LC 551VQ - Elektrische grasmaaier HUSQVARNA - Gratis gebruiksaanwijzing en handleiding

Producttype	Zelfrijdende thermische grasmaaier met roterend maaimes
Merk	Husqvarna
Model	LC 551VQ
Motor	Eencilinder 4-takt, OHV, geforceerde luchtkoeling
Cilinderinhoud	166 cm³
Nominaal vermogen	2,7 kW
Brandstof	Loodvrije benzine (octaangetal ≥ 90 RON)
Brandstoftankinhoud	1,5 L
Olietankinhoud	0,5 L (SAE 30 olie)
Maaibreedte	510 mm
Maaidiepte	26–74 mm (6 standen)
Opvangzakcapaciteit	65 L
Rijsnelheid	2,8-5 km/h
Gewicht (lege tanks)	51,0 kg
Gegarandeerd geluidsvermogen	98 dB(A)
Geluidsdrukniveau bij het oor	86 dB(A)
Trillingen aan het stuur	3,2 m/s²
Bougie	Husqvarna HQT-7, afstand 0,7-0,8 mm
Maaimes	Ref. 5875908-10, opvangtype
Periodiek onderhoud	Oliewissel: eerste keer na 5 uur, daarna elke 100 uur; luchtfilter reinigen; mes slijpen/vervangen
Veiligheid	Motorrem, maaideksel, startonderbreking (niet meegeleverd bij dit model)
Optionele accessoires	Mulchset, versnipperaar mes

Veelgestelde vragen - LC 551VQ HUSQVARNA

Hoe start ik de grasmaaier LC 551VQ?

Zorg ervoor dat de ontstekingskabel op de bougie is aangesloten. Houd de motorkoppelingshendel tegen het stuur, trek dan langzaam aan het startkabel tot u weerstand voelt. Trek krachtig om de motor te starten.

Welke motorolie gebruiken?

Gebruik Husqvarna SAE 30 olie of een gelijkwaardige olie. De olietankinhoud is 0,5 L. Controleer het niveau voor elk gebruik.

Hoe stel ik de maaidiepte in?

Duw de maaigraadhendel in de richting van het wiel, vervolgens naar voren om de hoogte te verlagen of naar achteren om deze te verhogen. Er zijn 6 standen van 26 tot 74 mm.

Hoe onderhoud ik het mes?

Inspecteer het mes regelmatig op schade of slijtage. Om het te vervangen, blokkeer het met een houten wig, verwijder de bout, plaats het nieuwe mes met de hoek naar het deksel en draai aan tot 70 Nm. Gebruik beschermende handschoenen.

Wat te doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk de motor en koppel de ontstekingskabel los. Controleer of het mes niet beschadigd of uit balans is, en of het maaideksel niet gebarsten is. Laat indien nodig het mes balanceren of vervangen door een erkende werkplaats.

Hoe reinig ik het maaideksel?

Tap de brandstoftank af, kantel de grasmaaier op zijn kant, demper naar beneden. Was de binnenkant van het deksel met een waterstraal. Richt het water niet op de motor of het luchtfilter.

Wat is de capaciteit van de opvangzak?

De opvangzak heeft een capaciteit van 65 liter. Het wordt aan de achterkant van de grasmaaier bevestigd via het achterdeksel.

Hoe ververst ik de motorolie?

Laat de motor afkoelen. Koppel de ontstekingskabel los. Verwijder de olievuldop. Tap de oude olie af (gebruik een pomp als er geen aftapplug is). Vul met nieuwe SAE 30 olie tot het juiste niveau. Controleer met de peilstok.

Welke brandstof gebruiken?

Gebruik hoogwaardige loodvrije benzine met een octaangetal van ten minste 90 RON (87 AKI). Geef de voorkeur aan alkylaatbenzine indien beschikbaar. Gebruik geen E85 benzine of gemengde olie.

Hoe vervoer ik de grasmaaier?

Tap de brandstoftank af om lekkage te voorkomen. Vouw het stuur naar voren na het losdraaien van de onderste knoppen. Zet de machine tijdens het vervoer vast op een droge en afgesloten plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING LC 551VQ HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

Vervoer, opslag en verwerking.... 236

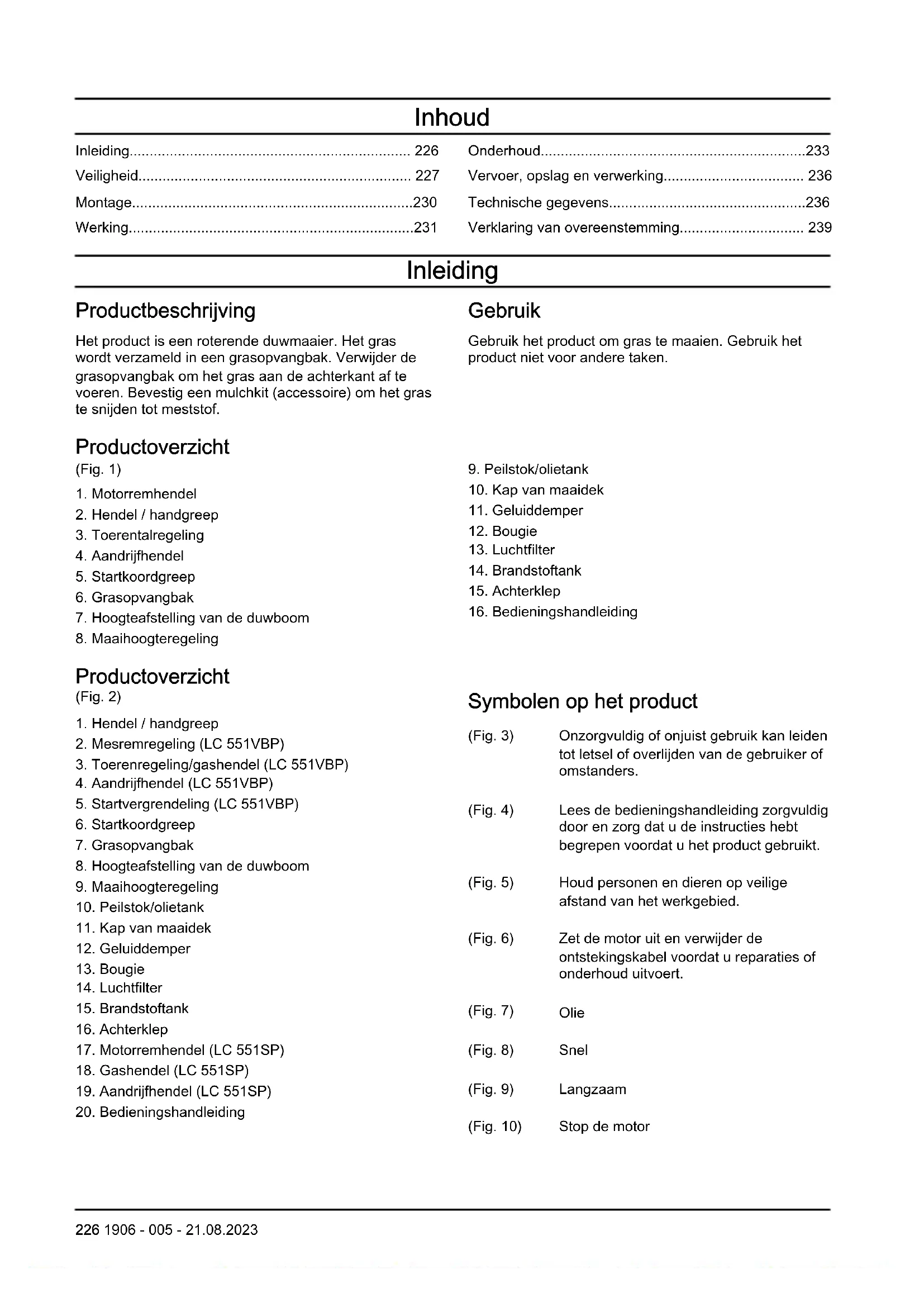

Het product is een roterende duwmaaier. Het gras wordt verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof.

Productoverzicht

(Fig. 1)

1. Motorremhendel

2. Hendel / handgreep

3. Toerentalregeling

4. Aandrijfhendel

5. Startkoordgreep

6. Grasopvangbak

7. Hoogteafstelling van de duwboom

8. Maaihoogteregeling

Productoverzicht

(Fig. 2)

1. Hendel / handgreep

2. Mesremregeling (LC 551VBP)

3. Toerenregeling/gashendel (LC 551VBP)

4. Aandrijfhendel (LC 551VBP)

5. Startvergrendeling (LC 551VBP)

6. Startkoordgreep

7. Grasopvangbak

8. Hoogteafstelling van de duwboom

9. Maaihoogteregeling

10. Peilstok/olietank

11. Kap van maaidek

12. Geluiddemper

13. Bougie

14. Luchtfilter

15. Brandstoftank

16. Achterklep

17. Motorremhendel (LC 551SP)

18. Gashendel (LC 551SP)

19. Aandrijfhendel (LC 551SP)

20. Bedieningshandleiding

Gebruik

Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken.

1. Peilstok/olietank

2. Kap van maaidek

3. Geluiddemper

4. Bougie

5. Luchtfilter

6. Brandstoftank

7. Achterklep

8. Bedieningshandleiding

Symbolen op het product

(Fig. 3) Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders.

(Fig. 4) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

(Fig. 5) Houd personen en dieren op veilige afstand van het werkgebied.

(Fig. 6) Zet de motor uit en verwijder de ontstekingskabel voordat u reparaties of onderhoud uitvoert.

(Fig. 7) Olie

(Fig. 8) Snel

(Fig. 9) Langzaam

(Fig. 10) Stop de motor

(Fig. 11)	Choke
(Fig. 12)	Bladkoppeling
(Fig. 13)	Kijk uit voor weggeslingerde en afgeketste voorwerpen.
(Fig. 14)	Houd handen en voeten uit de buurt van het roterende mes.
(Fig. 15)	Houd handen en voeten uit de buurt van de draaiende delen.
(Fig. 16)	Dit product voldoet aan de geldende EU-richtlijnen.
(Fig. 17)	Dit product voldoet aan geldende VK-regelgeving.
(Fig. 18)	Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 236 en op het label
(Fig. 19)	Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Laat het product nooit binnenshuis of in gesloten ruimten draaien.
(Fig. 20)	Laat het product nooit binnenshuis of in gesloten ruimten draaien.
(Fig. 21)	Explosiegevaar.

(Fig. 22)	Warm oppervlak
(Fig. 23)	De motor wordt geleverd zonder olie.
(Fig. 24)	Vul olie bij voordat u het product gebruikt.
(Fig. 25)	Gebruik geen E85-brandstof.
(Fig. 26)	Houd het product uit de buurt van open vuur.
(Fig. 27)	Scanbare code.

Let op: Andere symbolen/plaatjes op het product hebben betrekking op marktspecifieke wettelijke vereisten.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan

de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies
