Produkttype	Elektrisk skyvegressklipper, roterende
Merke	Husqvarna
Modell	Aspire LC34P4A
Klippebredde	34 cm
Klippehøyde	30 – 65 mm (trinnløst justerbar)
Vekt (uten batteri)	11,5 kg
Vekt (med batteri)	13,5 kg
Motortype	BLDC (børsteløs), 18 V
Batteri	Lithium-ion 18V (kompatibel med POWER FOR ALL)
Batteritid (4,0 Ah)	Omtrent 37 minutter
Oppsamlingskapasitet	30 liter
Mulching-funksjon	Ja (med medfølgende kutterlukker)
Sammenleggbart styre	Ja, med høydejustering
Sikkerhetsinnretninger	Motorbremshåndtak, startsperre, sikkerhetsnøkkel
LED-indikatorer	Batterilading, feilindikator
Lydnivå	86 dB(A) målt, 87 dB(A) garantert
Vibrasjoner (håndtak)	0,5 m/s²
Vedlikehold	Tørr rengjøring, sliping av klinge, utskifting av klinge
Garanti	Se vilkår i butikk eller på Husqvarna.com

Ofte stilte spørsmål - Aspire LC34P4A HUSQVARNA

Hvordan starter jeg Husqvarna Aspire LC34P4A gressklipperen?

For å starte, sett inn et ladet batteri, drei sikkerhetsnøkkelen til posisjon 1, stå bak klipperen, slipp startsperren, og trykk deretter motorbremshåndtaket mot styret.

Hva er batteritiden?

Med et 4,0 Ah batteri (P4A 18-B72) er batteritiden omtrent 37 minutter. Bruk et batteri på minst 4,0 Ah for best ytelse.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres fra 30 til 65 mm ved hjelp av spaken på siden. Skyv spaken fremover for å senke høyden, bakover for å øke den.

Kan jeg bruke klipperen uten oppsamlingskurven?

Ja, du kan fjerne kurven for bakre utkast, eller feste den medfølgende kutterlukkeren for mulching (kutting av gress).

Hvordan rengjør jeg klipperen?

Bruk aldri vann. Rengjør dekselet og plastdelene med en tørr klut og en børste. For batteri og lader, bruk en tørr, myk klut.

Hva gjør jeg hvis klingen er sperret?

Drei sikkerhetsnøkkelen til 0, fjern batteriet, vent 5 sekunder, og fjern deretter hindringer (gress, greiner) under dekselet. Hvis blokkeringen vedvarer, kontakt et autorisert verksted.

Hvordan bytter jeg klingen?

Blokker klingen med en trekloss, fjern bolten, bytt klingen med skjærekanten vendt mot dekselet. Stram bolten til 23-28 Nm. Bruk hansker!

Kan klipperen brukes i skråninger?

Unngå for bratte skråninger. Klipp på tvers av skråningen, ikke opp og ned. Gå alltid, ikke løp.

Hvordan oppbevarer jeg klipperen etter bruk?

Fjern batteriet, rengjør det, oppbevar det på et tørt sted mellom -20°C og +50°C. Du kan plassere klipperen horisontalt eller vertikalt, eller henge den på veggen med den medfølgende kroken.

Hva betyr blinkingen fra feil-LEDen?

Antall blink indikerer problemet: 5 = klinge sperret, 8 = svakt batteri, 9 = batterifeil, osv. Se i håndboken for fullstendig betydning og løsninger.

BRUKSANVISNING Aspire LC34P4A HUSQVARNA

(Fig. 7) ADVARSEL - Frakobl batteriet før vedligeholdelse.

Generelle sikkerhedsadvarsler for produktet

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

Licenser

Transport, oppbevaring og avhending.... 376
Tekniske data.... 377
Samsvarserklæring....380
Lisenser.... 381
Registrerte varemerker.... 383

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Gresset samles i oppsamleren. Ta av oppsamleren for å få bakutkast for gress. Fest en finfordelingsplugg for å klippe gresset til gjødsel.

Bruksområder

Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver.

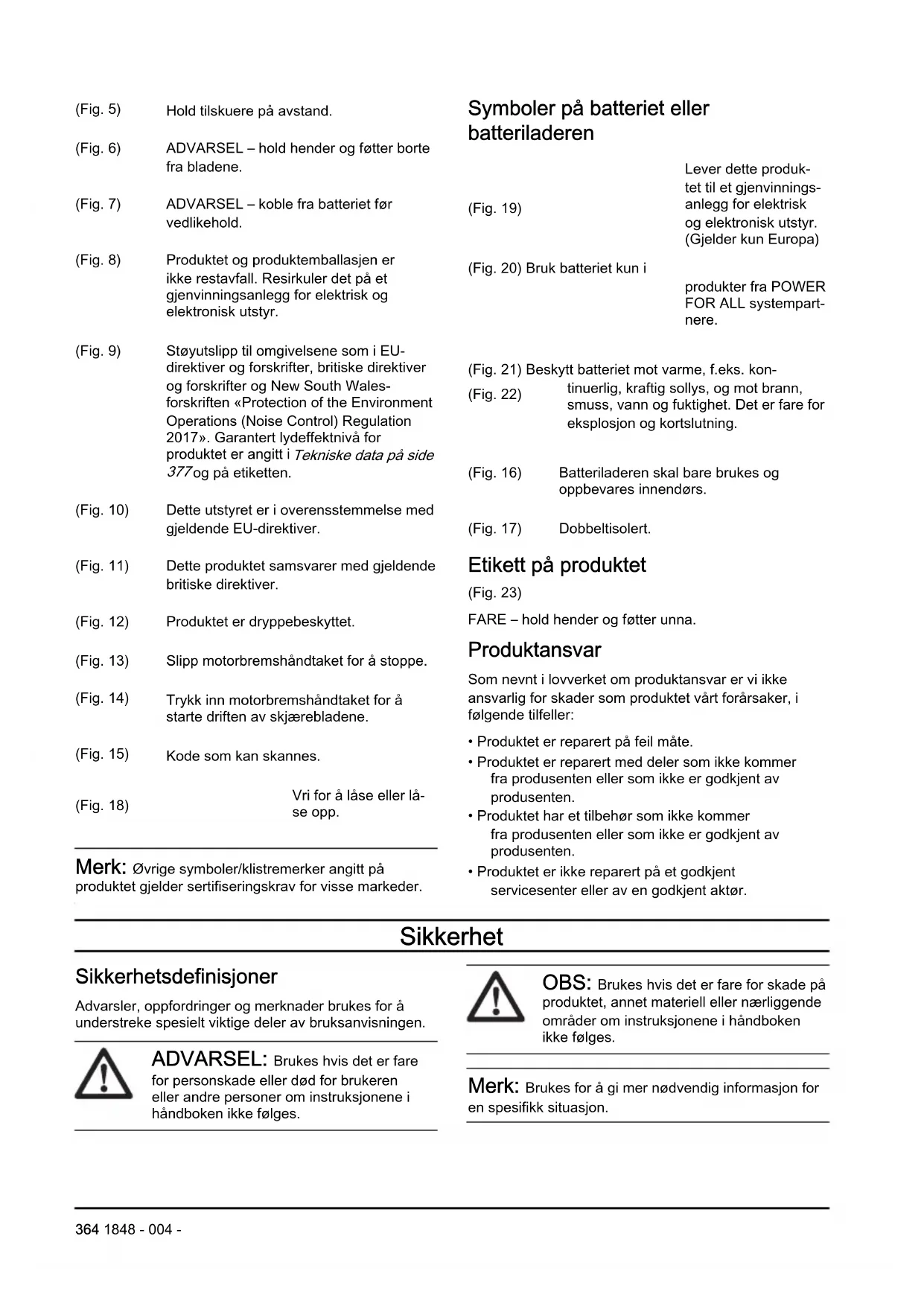

Hurtigveiledning

(Fig. 3) Les instruksjonene.

(Fig. 4) ADVARSEL – vær oppmerksom på objekter som kan slynges ut.

(Fig. 6) ADVARSEL – hold hender og føtter borte fra bladene.

(Fig. 7) ADVARSEL – koble fra batteriet før vedlikehold.

(Fig. 8) Produktet og produktemballasjen er ikke restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr.

(Fig. 9) Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 377og på etiketten.

(Fig. 10) Dette utstyret er i overensstemmelse med gjeldende EU-direktiver.

(Fig. 13) Slipp motorbremshåndtaket for å stoppe.

(Fig. 14) Trykk inn motorbremshåndtaket for å starte driften av skjærebladene.

(Fig. 18) Vri for å låse eller låse opp.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for visse markeder.

Symboler på batteriet eller batteriladeren

(Fig. 19)

Lever dette produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 20) Bruk batteriet kun i

produkter fra POWER FOR ALL systempartnere.

(Fig. 21) Beskytt batteriet mot varme, f.eks. kon-

(Fig. 22) tinuerlig, kraftig sollys, og mot brann, smuss, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

(Fig. 16) Batteriladeren skal bare brukes og oppbevares innendørs.

(Fig. 17) Dobbeltisolert.

FARE – hold hender og føtter unna.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsadvarsler for produkt

ADVARSEL: Les alle

sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med dette produktet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «produkt» i advarslene refererer til elektriske produkter som drives av nettstrøm (med ledning) eller batteri (uten ledning).

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.
• Ikke bruk produktet i eksplosiv atmosfære, for eksempel der det finnes brennbare væsker, gasser eller støv. Produktet danner gnister som kan antenne støv eller gasser.
• Hold barn og andre tilskuere på avstand når produktet er i bruk. Distraksjoner kan føre til at du mister kontrollen.

El-sikkerhet

• Støpselet til produktet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordete produkter. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Produktet må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn et produkt, øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære, trekke med deg, eller til å trekke ut støpselet til produktet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenflokete ledninger øker faren for elektrisk støt.
• Når et produkt brukes utendørs, må det brukes en skjøteledning som er egnet for utendørsbruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis et produkt må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker et produkt. Ikke bruk et produkt hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av produkter kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

- Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i av-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp produktet eller bærer produktet. Hvis du bærer et produkt med en finger på bryteren eller med produktet påslått, kan dette lett føre til ulykker.

- Fjern eventuelle justeringsnøkler før du slår på produktet. Nøklene som sitter på de roterende delene av produktet, kan føre til personskade.

- Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over produktet i uventede situasjoner.

- Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

- Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.

- Selv om du har lang erfaring med bruk av produkter, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund.

Bruk og vedlikehold av produktet

• Ikke bruk makt på produktet. Bruk riktig produkt til den aktuelle oppgaven. Riktig produkt vil gjøre jobben bedre og sikrere i den hastigheten den er konstruert for.
• Ikke bruk produktet hvis bryteren ikke lar seg slå på og av. Produkter som ikke kan kontrolleres med bryteren, er farlige, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at produktet starter ved et uhell.
• Produkter som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la produkter brukes av personer som ikke er kjent med produktene eller disse instruksjonene. Produkter er farlige når de brukes av uerfarne brukere.
• Vedlikehold produkter og tilbehør. Kontroller for feil innretting eller festing av bevegelige deler, brudd

på deler eller andre tilstander som kan påvirke produktets funksjon. Hvis produktet er ødelagt, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdte produkter.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjarekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk produktet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av produkter til andre oppgaver enn de er laget for, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av produktet i uventede situasjoner umulig.

Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Produkter skal bare brukes med spesielt angitte batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130 °C (265 °F) kan føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• La en kvalifisert reparatør utføre service kun med identiske reservedeler. Dette sørger for at produktets sikkerhet opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

Sikkerhetsadvarsler for gressklipperen

• Ikke bruk gressklipperen i dårlig vær, spesielt ikke når det er fare for lyn og torden. Dette øker faren for å bli truffet av lynnedslag.
• Inspiser området grundig for dyreliv der gressklipperen skal brukes. Dyreliv kan skades av gressklipperen under bruk.
• Kontroller området grundig der gressklipperen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake personskade.
• Før du bruker gressklipperen må du alltid inspisere skjærebladet og knivsammenstillingen etter synlige tegn på slitasje eller skade. Skadede deler øker faren for personskade.
• Kontroller gressutkasteren ofte med tanke på slitasje eller skader. En slitt eller skadet gressoppsamler kan øke faren for personskade.
• Hold dekslene på plass. Dekslene må være i god stand og være riktig montert. Et deksel som er løst, skadet eller som ikke fungerer som det skal, kan føre til personskade.
• Sørg for at det ikke kommer rusk inn i kjøleluftinntaket. Blokkerte luftinntak og rusk kan føre til overoppheting eller brannfare.
• Bruk alltid sklisikkert og beskyttende fottøy når du bruker gressklipperen. Ikke vær barbent eller bruk åpne sandaler når du bruker gressklipperen. Dette reduserer faren for skade på føttene fra kontakt med skjærebladet når det er i bevegelse.
• Bruk alltid lange bukser når du bruker gressklipperen. Hud som ikke er tildekket er mer sannsynlig å skades av gjenstander som kan slynges ut.
• Ikke bruk gressklipperen i vått gress. Gå, ikke løp. Dette reduserer faren for å skli og falle, som kan føre til personskade.
• Ikke bruk gressklipperen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
• Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers av skråninger, aldri opp eller ned dem, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
• Vær ekstremt forsiktig når du kjører i revers eller trekker gressklipperen mot deg. Vær alltid oppmerksom på omgivelsene dine. Dette reduserer faren for å snuble under drift.
• Ikke ta på skjærebladene eller andre farlige bevegelige deler mens de fortsatt er i bevegelse. Dette reduserer faren for skader fra bevegelige deler.
• Når du fjerner fastkjørt materiale eller utfører service på gressklipperen, må du kontrollere at alle strømbrytere er av, og at strømledningen er koblet fra. Uventet bruk av gressklipperen kan føre til alvorlig personskade.

Reststrømenhet

- Bruk en reststrømenhet med en utløsningsstrøm på maksimalt 30 mA.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig, og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Brukerens lavalder kan være fastsatt i lokale forskrifter.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

Arbeidssikkerhet

ADVARSEL: Les de fölgende advarselinstruksjonene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 368.

• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.

• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.

• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.
• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan skade kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Stopp motoren, vri tenningsnøkkelen til 0, og fjern batteriet. Vent til alle bevegelige deler har stoppet. Kontroller produktet for skader. Stram til løse deler. Reparer skader og skift ut skadde deler. La et godkjent serviceverksted utføre reparasjonen.
• Du må aldri feste motorbremshåndtaket permanent til håndtaket när motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet när du bruker det.
• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.
• Ikke vipp produktet när du starter motoren eller under bruk av produktet.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang. Hvis du har behov for å løfte produktet, må du først stoppe motoren, vri tenningsnøkkelen til 0 og fjerne batteriet.
• Ikke gå bakover när du bruker produktet.
• Stopp motoren når det er nødvendig å vippe produktet for transport eller før du beveger deg over områder uten gress, for eksempel gangveier med grus, stein og asfalt.
• Ikke løp med produktet når motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.
• Vibrasjonene i produktet under drift kan være forskjellige fra den oppgitte vibrasjonsverdien i Tekniske data på side 377. Forskjellen skyldes variasjoner i hvordan produktet brukes. Hvis du bruker produktet ofte eller over lengre tid, må du ta pauser regelmessig for å unngå skader fra vibrasjonene.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.
• Vi anbefaler at du bruker hørselsvern.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Ikke fjern eller gjør endringer på sikkerhetsutstyr.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Slik kontrollerer du tenningsnøkkelen

Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

• Skru motoren på og av for å utføre en kontroll av tenningsnøkkelen.
• Hvis tenningsnøkkelen fungerer riktig, kan motoren bare starte när tenningsnøkkelen er i posisjon 1. (Fig. 24)

Kontroller motorbremshåndtaket

Motorbremshåndtaket stopper motoren. Når du slipper motorbremshåndtaket, stopper motoren.

• Start produktet. Se Slik starter du produktet på side 372.
• Slipp motorbremsehändtaket. (Fig. 25)

- Kontroller at produktet stopper. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

Kontroller startsperren

Utfør en kontroll av startsperren for å sikre at den hindrer driften av motoren.

1. Trykk motorbremshåndtaket i retning av styret. Startsperren stopper bevegelsen.
2. Skyv startsperren ut. (Fig. 26)
3. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Batterisikkerhet

ADVARSEL: Les alle sikkerhetsinstruksjoner og generelle instruksjoner. Hvis du ikke følger sikkerhetsinstruksjonene og de generelle instruksjonene, kan det føre til elektrisk støt, brann eller alvorlig personskade. Ta vare på sikkerhetsinformasjonen og de generelle instruksjonene for fremtidig bruk.

• Disse sikkerhetsinstruksjonene gjelder bare for oppladbare 18 V litium-ionbatterier for POWER FOR ALL-systemet.
• Bruk det oppladbare batteriet kun i produkter fra POWER FOR ALL-systempartnere. 18 V oppladbare batterier merket med POWER FOR ALL er fullt ut kompatible med følgende produkter:
• Alle produkter i 18 V POWER FOR ALL-batterisystemet.
  – Alle 18 V-produkter fra POWER FOR ALL-systempartnere.
• Følg batterianbefalingene i bruksanvisningen for produktet. Bare på denne måten kan det oppladbare batteriet og produktet brukes uten fare, og de oppladbare batteriene beskyttes mot farlig overbelastning.
• Lad batteriene kun ved bruk av ladere som er anbefalt av produsenten eller av POWER FOR ALL-systempartnere. En lader som passer til én type batteri, kan utgjøre en brannfare hvis den brukes med et annet batteri.
• Batteriet leveres delvis oppladet. For å sikre full batterikapasitet må batteriet lades helt opp i laderen før du bruker elektroverktøyet for første gang.
• Oppbevar batteripakkene utilgjengelig for barn.
• Ikke åpne batteriet. Det er fare for kortslutning.
• Ved skade på og feil bruk av batteriet kan det komme ut damp. Batteriet kan begynne å brenne eller eksplodere. Sørg for at området er godt ventilert, og oppsøk lege dersom du opplever negative virkninger. Dampen kan irritere respirasjonssystemet.
• Hvis batteriet brukes på feil måte, eller hvis det er skadet, kan brennbar væske komme ut av batteriet.

Unngå kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Oppsøk lege hvis væsken kommer i kontakt med øynene. Væske fra batteriet kan forårsake irritasjon eller brannskader.

• Hvis batteriet er skadet, kan væske komme ut, slik at nærliggende overflater blir tilsølt. Kontroller berørte deler. Rengjør disse delene, eller skift dem om nødvendig.
• Batteripakken må ikke kortsluttes. Når batteripakken ikke er i bruk, må den holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekkere eller ved å bli utsatt for slag eller støt. Det kan oppstå en intern kortslutning som fører til at batteriet brenner, ryker, eksploderer eller overopphetes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.
• Beskytt batteriet mot varme, f.eks. mot kontinuerlig, kraftig sollys eller brann, og mot smuss, vann og fuktighet. Det er fare for eksplosjon og kortslutning.
• Bruk batteriet i produktet kun i omgivelsestemperaturer mellom 0 °C – +40 °C.
• Batteriet må bare oppbevares ved en omgivelsestemperatur på mellom -20 °C – +50 °C. La for eksempel ikke batteriet være i bilen om sommeren. Ved temperaturer på < 0 °C kan noen enheter få redusert effekt.
• Batteriet må kun lades ved en omgivelsestemperatur på mellom 0 og 35 °C. Det oppladbare batteriet må kun lades med en USB-kabel ved en omgivelsestemperatur på mellom 10 og 35 °C. Lading utenfor dette temperaturområdet kan øke faren for skade på batteriet og utgjøre en brannfare.

Sikker bruk av batteriladeren

ADVARSEL: Les alle

sikkerhetsinstruksjoner og generelle instruksjoner. Hvis du ikke følger sikkerhetsinstruksjonene og de generelle instruksjonene, kan det føre til elektrisk støt, brann eller alvorlig personskade. Oppbevar disse instruksjonene på et sikkert sted. Bruk laderen bare hvis du kan evaluere alle funksjonene fullstendig og utføre dem uten begrensninger, eller hvis du har mottatt tilsvarende instruksjoner.

- Denne laderen er ikke ment for bruk av barn eller personer med fysiske, sensoriske eller mentale begrensninger eller manglende erfaring eller kunnskap. Denne laderen kan brukes av barn som er 8 år eller eldre, og av personer som har fysiske, sensoriske eller mentale begrensninger eller

manglende erfaring eller kunnskap, hvis en person som er ansvarlig for sikkerheten deres, har tilsyn med dem eller har instruert dem i sikker bruk av laderen og de forstår de tilknyttede farene. I andre tilfeller er det risiko for driftsfeil og personskader.

• Ha tilsyn med barn under bruk, rengjøring og vedlikehold. Barn må ikke leke med laderen.
• Lad bare 18 V POWER FOR ALL-systembatterier med en kapasitet på 1,5 Ah. Batterispenningen må tilsvare batteriladespenningen til laderen. Ikke prøv å lade ikke-oppladbare batterier. Hvis du gjør det, er det risiko for brann og eksplosjon.
• Bruk bare laderen i lukkede rom, og ikke i fuktige omgivelser. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.
• Hold laderen ren. Smuss fører til fare for elektrisk støt.
• Kontroller alltid laderen, kabelen og støpselet før bruk. Slutt å bruke laderen hvis du oppdager skader. Ikke åpne laderen selv, og få den reparert bare av Husqvarna eller hos et autorisert After Sales-servicesenter som bare bruker originale reservedeler. Skadede ladere, kabler og støpsler øker faren for elektrisk støt.
• Ikke bruk laderen på en lettantennelig overflate (for eksempel papir, tekstiler osv.) eller i brennbare omgivelser. Det er fare for brann fordi laderen varmes opp under bruk.
• Ikke dekk til ventilasjonsåpningene på laderen. Hvis du gjør det, kan laderen bli overopphetet og slutte å fungere som den skal.
• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Ved skade på og feil bruk av batteriet kan det også komme ut damp. Sørg for at området er godt ventilert, og oppsøk lege dersom du opplever negative virkninger. Dampen kan irritere respirasjonssystemet.
• Hvis batteriet brukes feil, kan det komme væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Oppsøk lege hvis væsken kommer i kontakt med øynene. Væske fra batteriet kan forårsake irritasjon eller brannskader.
• Produkter som bare selges i Storbritannia: Produktet er utstyrt med et BS 1363/A-godkjent støpsel med intern sikring (ASTA-godkjent iht. BS 1362). Hvis støpselet ikke passer til stikkontaktene, må det kuttes av, og et egnet støpsel må monteres i stedet av et autorisert kundeserviceverksted. Det nye støpselet skal ha samme sikringsstørrelse som det opprinnelige støpselet. Det avkuttede støpselet må kastes for å unngå fare for støt, og det må aldri settes inn i en stikkontakt et annet sted.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5 sekunder før du begynner vedlikeholdet.
• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen. Mer omfattende inngrep og profesjonelle reparasjoner skal utføres av et godkjent serviceverksted. Snakk med nærmeste serviceverksted for mer informasjon.
• Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker.
• Skift ut alle skadde, slitte eller ødelagte deler. Bruk bare originale reservedeler fra produsenten. Andre

reservedeler kan forårsake skade på produktet og øke risikoen for ulykker.

• For å forhindre skade må du ikke fjerne eller gjøre endringer på sikkerhetsutstyret.
• Ta på kraftige hansker når du bruker skjæreutstyret. Kniven er svært skarp, og det er lett å skjære seg.
• Hold skjærekantene skarpe og rene for best og sikrest ytelse.
• La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.
• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.
• Når de ikke er i bruk, oppbevarer du produktet, batteriet og batteriladeren fra hverandre i et tørt, innendørs og avlåst område. Kontroller at barn og personer som ikke er autoriserte, ikke kan få tilgang til produktet, batteriet eller batteriladeren.

Montering

Innledning

ADVARSEL: Når du skal hindre utilsiktet start ved montering, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

Slik justerer du høyden på håndtaket

Produktet har fritt justeringsområde for høyden på håndtaket. Høyden på håndtaket kan stilles inn til en passende høyde mellom to innstillingspunkter.

1. Sett produktet i arbeidsstilling. Se Slik setter du produktet i arbeidsstilling på side 371.
2. Vri läseknottene på håndtaket mot klokken. (Fig. 27)
3. Trekk håndtaket til en passende stilling.
4. Sett de to håndtakene på samme nivå.

Slik monterer du oppsamleren

1. Løft det bakre dekselet.

2. Fjern finfordelingspluggen.

3. Fest oppsamleren til den øverste kanten av chassiset.

4. Sett den nedre delen av oppsamleren mot utkasterkanalen. (Fig. 28)

OBS: Kontroller at oppsamleren er riktig forseglet til chassiset på produktet.

Slik monterer du finfordelingspluggen

1. Løft opp det bakre dekselet, og ta av oppsamleren.
2. Skyv finfordelingspluggen inn i utkasterkanalen til du hører et klikk. (Fig. 29)

OBS: Kontroller at veggen tåler belastninger på minst 30 kg.

- Snakk med Husqvarna-serviceverkstedet hvis du vil ha informasjon om tilgjengelig oppbevaringstilbehør for produktet.

Drift

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon.

Slik setter du produktet i arbeidsstilling

1. Vri håndtaksknottene til ulåst stilling. (Fig. 31)
2. Fell opp håndtaket til du hører et klikk. (Fig. 32)

OBS: Kontroller at kablene ikke har for hard stramming. For hard stramming kan føre til skade på kabelen hvis håndtaket felles ned i transportstilling.

ADVARSEL: Kontroller at håndtaket er felt opp helt og i låst stilling.

1. Juster høyden på håndtaket. Se Slik justerer du høyden på håndtaket på side 370

Slik regulerer du klippehøyden

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.
2. Flytt spaken for klippehøyde forover for å senke klippehøyden. (Fig. 33)

OBS: Ikke sett klippehøyden for lavt. Skjærebladene kan treffe bakken hvis overflaten på plenen ikke er vannrett.

Batteri

ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren.

Batteriet og batteriladeren må oppbevares i riktig omgivelsestemperatur.

	Omgivelsestemperatur
Bruk av batteriet i produktet	0 °C – +40 °C
Lade batteriet 0 °C –	+35 °C

Lad batteriet før første gangs bruk.

Merk: Ladeprosessen er bare mulig när batteritemperaturen er innenfor det tillatte temperaturområdet for lading (0–45 °C).

OBS: Kontroller at det er riktig spenning og frekvens.

1. Fjern batteriet fra batteriladeren.

LED-lampe for batteristatus på batteriladeren

Den røde LED-lampen (A) og den grønne LED-lampen (B) på batteriladeren viser batteristatusen. Se Feilsøking av batteriladeren på side 374.

(Fig. 35)

LED-lampe	Batteristatus
Grønn LED-lampe blinker raskt.	Batteriet lades.
LED-lampe Batteristatus
Grønn LED-lampe blinker sakte.	Batteriet er 80 % ladet.
Grønn LED-lampe lyser kontinuerlig.	Batteriet er fullt oppladet.
Rød LED-lampe lyser kontinuerlig.	Se Feilsøking av batteriladeren på side 374.
Rød LED-lampe blinker raskt.	Se Feilsøking av batteriladeren på side 374.

LED-lampe for batteristatus på produktet

Når batteriet er installert i produktet, viser LED-lampene på produktet batteristatusen.

(Fig. 36)

LED	Batteristatus
LED-lampe 1, 2 og 3 lyser.	Fulladet.
LED-lampe 1 og 2 lyser.	Tilstrekkelig ladet
LED 1 lyser. Lavt ladenivå i batteriet.
LED-lampe 1 blinker.	Batteriet er utladet. Batterista-tuslampen blinker. Lad batteriet.Se Slik lader du batteriet på side 371.

Høybelastningsfunksjon

Når produktet klipper langt eller vått gress, øker motoren automatisk turtallet. Motoren går tilbake til standardmodus när høy last ikke er nødvendig.

Motoren kveles

Under drift kan skjærebladet og motoren stoppe midlertidig på grunn av hindringer, for eksempel fordi klippedekselet blokkeres av gress. Se Slik rengjør du produktet på side 373.

ADVARSEL: Før du

kontrollerer klippedekselet, slipper du motorbremshåndtaket, vrir tenningsnøkkelen til 0, tar ut batteriet og venter i minst 5 sekunder. Det er fare for personskade hvis hindringen fjernes og produktet starter ved et uhell.

1. Slipp motorbremshåndtaket for å stoppe motoren. (Fig. 39)
2. Åpne batteridekselet og vri tenningsnøkkelen til 0. (Fig. 40)
3. Når du skal ta ut batteriet, trykker du på utløserknappen og trekker ut batteriet. (Fig. 41)
4. Lad batteriet hvis nivået er lavt. Hvis du vil ha mer informasjon, kan du se Slik lader du batteriet på side 371.

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du produktet på side 373.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhet på side 364.

	Hver bruk	Månedlig	Hver se-song
Utfør en generell inspeksjon. X
Rengjør produktet. X
Kontroller startsperren. * X
Pass på at sikkerhetsutstyret på produktet ikke er defekt. * X
Kontroller skjæreutstyret. X
Kontroller klippedekselet. * X
Kontroller motorbremshåndtaket. * X
Kontroller batteriet for skader. X
Kontroller batteriets ladenivå. X
Kontroller at utløserknappen på batteriet fungerer riktig og at batteriet låses fast i produktet.	X
Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig måte. X
Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindelsen mellom batteriet og batteriladeren.			X

Slik utfører du en generell inspeksjon

Slik rengjør du produktet

• Rengjør plastdeler med en tørr, ren klut.
• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.
• Produktet må ikke rengjøres med høytrykksspyler.
• Ikke spyl vann direkte på motoren.
• Bruk en børste for å fjerne løv, gress og smuss.

Slik rengjør du batteriet og batteriladeren

ADVARSEL: Ikke rengjør batteriet eller batteriladeren med vann.

ADVARSEL: Ikke bruk kjemikalier til å rengjøre batteriet.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.
• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.
• Rengjør overflatene på batteriet og batteriladeren med en myk og tørr klut.

Slik kontrollerer du skjæreutstyret

ADVARSEL: Når du skal hindre utilsiktet start, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

ADVARSEL: Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper,

må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

Slik skifter du ut skjærebladet

Se Tekniske data på side 377 for informasjon om riktig type skjæreblad.

ADVARSEL: Lås skjærebladet med en trekloss for å hindre skade på fingrene när du skifter det. Skjærebladet kan flyttes när motoren er av. Fingre kan komme i klem mellom bladet og ikke-bevegelige deler.

1. Lås skjærebladet med en trekloss. (Fig. 42)
2. Fjern bolten for skjærebladet.
3. Fjern skjærebladet.
4. Kontroller støtten og bolten for skjærebladet for å se etter skader.

5. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.

6. Når du fester det nye skjærebladet, må du peke de vinklede endene av bladet i retning av klippedekselet. (Fig. 43)

7. Kontroller at skjærebladet er på linje med midten av motorakselen.
8. Lås skjærebladet med en trekloss. Fest sprengskiven, og trekk til bolten og skiven med et moment på 23-28 Nm. (Fig. 44)
9. Trekk skjærebladet rundt for hånd, og kontroller at det roterer fritt.

ADVARSEL: Bruk-solide arbeidshansker. Skjærebladet er svært skarpt, og det er lett å skjære seg.

1. Start produktet for å teste skjærebladet. Hvis bladet ikke er riktig festet, vil produktet vibrere, eller klipperesultatet vil ikke bli bra nok.

Feilsøking

Feilsøking av batteriladeren

Indikatorlampe på batteriladeren	Årsak Løsning
Den grønne lampen lyser kontinuerlig, og den røde blinker.	Batteriet er ikke satt inn i batteriladeren på riktig måte.	Ta batteriet ut av laderen, og sett det inn i laderen igjen.
	Batterikontaktene er skitne. Rengjør batterikontaktene.
	Laderen har oppdaget en intern feil.	Kontroller at alle batteriene er satt helt inn. Ta ut støpselet, og sett det inn igjen. Hvis feilen oppstår igjen, må laderen kontrolleres hos et autorisert After Sales-service-senter for Husqvarna-produkter.
	Batteriet er defekt. Skift batteriet.
Den røde lampen lyser kontinuerlig, og den grønne lampener slukket.	Batteritemperaturen er utenfor la-deområdet.	Vent til batteritemperaturen er tilbake innenfor det tillatte temperaturområdet for lading (0–45 °C).
Den grønne og den røde lampen er av.	Batteriladeren er ikke koblet til strømuttaket på riktig måte.	Koble batteriladeren til et strømuttak.
	Feil ved strømuttak. Koble batteriladeren til den spenningen og frekvensensom er angitt på typeskiltet.
	Batteriladekabelen er defekt. Ta kontakt med et godkjent serviceverksted.
	Batteriladeren er defekt.
Andre feil.	Hvis det oppstår andre feil, må du passe på at produktet er slått av, ta ut batteriet og kontakte et godkjent serviceverksted.

Feilsøking av gressklipperen

Varsellampen (feilindikator) finnes på baksiden av produktet, bak batteridekselet.

Problem Feilindikator	(antall lysblink)	Årsak Løsning
Feilindikatoren blinker. Produktet fungerer ikke som det skal.	5 Skjærebladet er blokkert. Vri tenningsnøkkelen til 0 for å forhindre utilsiktet start. Fjern batteriet, og vent i minst 5 sekunder. Fjern mulige hindringer, og pass på at skjærebladet kan rotere fritt. Hvis problemet vedvarer, kan du kontakte et godkjent serviceverksted.
				Motorturtallet faller for mye, og motoren stopper.	∅k klippehøyden. Se Slik regulerer du klippehøyden på side 371.
	10 Motorstyringen er for varm. Stopp motoren, og vent til den er avkjølt.
Feilindikatoren blinker. Produktet stopper.	22 Batteritemperaturen er for høy fordi omgivelsestemperaturen er for høy.		Ta batteriet ut av maskinen og vent til det har kjølt seg ned, før du starter maskinen igjen. Kontroller at omgivelsestemperaturen er riktig. Bruk batteriet ved temperaturer mellom 0 og 40 °C. Hvis problemet vedvarer, må du ta kontakt med et godkjent serviceverksted.
			Batteritemperaturen er for høy fordi det er overbelastning i motoren.	∅k klippehøyden. Se Slik regulerer du klippehøyden på side 371. Hvis problemet vedvarer, kan du kontakte et godkjent serviceverksted.
	0 Batterikontaktfeil.	Undersøk batterikontakten.
	3 Det er overbelastning i moto-ren.		∅k klippehøyden. Se Slik regulerer du klippehøyden på side 371.
	9 Batterifeil eller ingen signaler fra batteriet.		Sett batteriet inn i produktet på riktig måte, og undersøk batterikontakten. Hvis feilindikatoren på batteriet blinker, kan du se Feilsøking av batteriladeren på side 374. Hvis problemet vedvarer, kan du kontakte et godkjent serviceverksted.
	8 Batteriet er svakt.	Lad batteriet. Se	Slik lader du batteriet på side 371.
	12 Feil startprosedyre.	Motor-bremshändtaket er aktivert før motoren starter.	Slipp motorbremshändtaket, og vent i ca. 5 sekunder. Trykk motorbremshändtaket ned igjen for å starte produktet.
Andre feil. Hvis det oppstår andre feil, må du vri tenningsnøkkelen til 0, ta ut batteriet, og ta kontakt med et godkjent serviceverksted.

Transport, oppbevaring og avhending

Innledning

ADVARSEL: For å forhindre utilsiktet start under transport og lagring, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst 5 sekunder.

Slik setter du produktet i transportstilling

1. Ta ut oppsamleren og kontroller at den er tom.
2. Vri läseknottene på håndtaket mot klokken til ulåst stilling. (Fig. 45)
3. Skyv håndtaket i retning av bakdekselet.
4. Vri läseknottene på håndtaket med klokken til läst stilling.
5. Vri håndtaksknottene til ulåst stilling. (Fig. 46)
6. Fell ned håndtaket til du hører et klikk. (Fig. 47)

Se Slik setter du produktet i lagringsstilling på side 376 for oppbevaring av produktet.

Transport

• Loven om farlige varer gjelder de medfølgende Li-ion-batteriene.
• For kommersiell transport må spesielle krav på emballasje og etiketter følges.
• Sørg for at du overholder lovene om farlig materiale når du klargjør produktet for transport. Lokale forskrifter kan gjelde.
• Ta alltid ut batteriet før transport.
• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.
• Sikre produktet under transport.

Oppbevaring

• La produktet avkjøles før du setter det til oppbevaring.
• Ta alltid ut batteriet när du skal oppbevare produktet.
• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.
• Oppbevar batteriladeren på et innelukket og tørt sted.
• Oppbevar batteriet og batteriladeren på et tørt sted der det ikke er fukt eller frost.
• Koble batteriet fra batteriladeren under oppbevaring.
• Batteriet må ikke oppbevares der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

• Oppbevar produktet på et sted der omgivelsestemperaturen er mellom -20^ og +50^ .

• Oppbevar batteriet et sted omgivelsestemperaturen er mellom -20 og +50^ og borte fra sollys.

• Oppbevar batteriladeren på et tørt, innelukket og frostfritt sted.
• Kontroller at batteriet er rengjort og oppladet før du setter det til oppbevaring i lengre perioder.
• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.
• Rengjør produktet, og kontroller at gressoppsamleren er tom.
• Utfør vedlikeholdsprosedyrene som er beskrevet i denne bruksanvisningen. Se Vedlikehold på side 372.
• Utfør en fullstendig service før du setter produktet til oppbevaring i lang tid.

Slik setter du produktet i lagringsstilling

ADVARSEL: For å forhindre utilsiktet start under transport og lagring, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst 5 sekunder.

1. Fjern batteriet.
2. Sett produktet i transportstilling. Se Slik setter du produktet i transportstilling på side 376.
3. Flytt produktet til oppbevaringsstedet.

Slik oppbevarer du produktet horisontalt på bakken

1. Sett produktet i lagringsstilling. Se Slik setter du produktet i lagringsstilling på side 376.
2. Fest oppsamleren. Se Slik fester du oppsamleren på side 377.
3. Oppbevar produktet horisontalt på bakken. (Fig. 48)

Slik oppbevarer du produktet vertikalt på bakken

1. Sett produktet i lagringsstilling. Se Slik setter du produktet i lagringsstilling på side 376.
2. Løft produktet ved hjelp av løftepunktene på håndtaket, og plasser produktet vertikalt på et jevnt underlag. (Fig. 49)

ADVARSEL: Ikke løft produktet ved hjelp av klippedekselet.

Skjærebladet er svært skarpt, og det er lett å skjære seg.

1. Fest oppsamleren. Se Slik fester du oppsamleren på side 377.

2. Kontroller at produktet er stabilt, og at de to støttebeina berører gulvet.

3. Oppbevar produktet vertikalt på bakken. (Fig. 50)

ADVARSEL: Ikke løft produktet ved hjelp av klippedekselet. Skjærebladet er svært skarpt, og det er lett å skjære seg.

1. Heng produktet vertikalt på den medfølgende kroken. Se Slik monterer du kroken på veggen på side 370 (Fig. 51)
2. Kontroller at produktet henger riktig og står stabilt på de to stengene på kroken.
3. Fest oppsamleren. Se Slik fester du oppsamleren på side 377.

Slik fester du oppsamleren

1. Fest oppsamleren i sporet foran på produktet. (Fig. 52)

2. Skyv den nedre delen av oppsamleren mot løftepunktet til du hører et klikk. (Fig. 53)

Kassering

Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr.

Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon.

(Fig. 54)

Bare for EU-land: I henhold til direktiv 2006/66/EF må defekte eller brukte batteripakker/batterier samles inn separat og kastes på en miljømessig korrekt måte.

Bare for Storbritannia: I henhold til Waste Batteries and Accumulators Regulations 2009 (SI 2009/890) (med endringer) må batteripakker/batterier som ikke lenger er brukbare, samles inn separat og kastes på en miljøvennlig måte.

Tekniske data
Tekniske data

	Aspire LC34-P4A
Klippemotor
Motortype Børsteløs 18 V
Motorhastighet – nominell, turtall 3000
Motorhastighet – høybelastning, turtall 3500
Motoreffekt – maks. kW 0,7
Motoreffekt – nominell, kW 0,5
Drivmotor
Motoreffekt – nominell, kW Ikke tilgjengelig
Selvgående hastighet, km/t Ikke tilgjengelig
Nivåer for hastighetsjustering Ikke tilgjengelig
Vekt
Vekt uten pose (uten batteri), kg 11,5
Vekt med pose (inkl. 1 stk. P4A 18-B72), kg 13,5
Batteri
Batteritype Litium-ion
Batteriets driftstid
Batteriets driftstid, min,65	60
Støyutslipp66
Lydeffektnivå, målt dB (A) 86
Lydeffektnivå, garantert LWA dB (A) 87
Lydnivåer67
Lydtrykknivå ved brukerens øre, dB (A) 74
Vibrasjonsnivåer68
Håndtak, m/s2	0,5
Klippeutstyr
Klippehøyde, mm 30–65
Klippebredde, cm 34
Kniv, standard Combi 5375561-10
Skjærebladtilbehør Ikke tilgjengelig
Oppsamlerkapasitet, liter 30

Godkjente batterier

Dette produktet kan brukes med alle POWER FOR ALL-batterier. For best mulig ytelse anbefales det å bruke batterier med minimum 4,0 Ah.

Batteri P4A 18-B45 P4A 18-B72
Type Litium-ion Litium-ion
Batterikapasitet, Ah 2,5 4,0
Nominell spenning, V 18	18
Vekt, kg	0,35	0,65
Antall celler (litiumion)	5	10

Godkjente batteriladere

Batterilader P4A 18-C70
Inngangsspenning, V 220–240
Frekvens, Hz 50–60
Effekt, W 70

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Gressklipper
Merke Husqvarna
Type/modell Aspire LC34-P4A
ID Serienumre datert 2022 og senere

Regulering Beskrivelse
2006/42/EC «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EC «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden Har bekreftet samsvar med rådsdirektivet 2000/14/EF, prosedyre for overensstemmelsesvurdering: Vedlegg VI.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 377.

Huskvarna, 2022-10-24

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB

Ansvarlig for teknisk dokumentasjon

Lisenser

Garantien dekker ikke feil som er resultatet av normal slitasje, uaktsomhet, defekt bruk, uautorisert reparasjon eller av at sugeapparat kobles til feil spenning.

Med enerett.

Redistribusjon og bruk i kilde- og binærform, med eller uten endring, er tillatt forutsatt at følgende vilkår er oppfylt:

• Redistribusjon av kildekode må inneholde opphavsrettmerknaden ovenfor, denne listen med vilkår og ansvarsfraskrivelsen nedenfor.
• Redistribusjon i binær form må reprodusere opphavsrettmerknaden ovenfor, denne listen med vilkår og ansvarsfraskrivelsen nedenfor i dokumentasjonen eller annet materiale som følger med i distribusjonen.
• Verken navnet på STMicroelectronics eller navnene på bidragsyterne kan brukes til å bifalle eller promotere produkter som er avledet av denne programvaren, uten en uttrykkelig forhåndsinnhentet skriftlig tillatelse.

Denne programvaren leveres av opphavsretthaverne og bidragsyterne uten noen form for garanti. Alle uttrykte eller underforståtte garantier, herunder underforståtte garantier om salgbarhet og egnethet for et bestemt formål, fraskrives. Ikke under noen omstendigheter skal eieren av opphavsretten eller bidragsyterne holdes ansvarlige for eventuelle direkte, indirekte, tilfeldige, spesielle, straffemessige skader eller følgeskader (herunder anskaffelse av erstatningsvarer eller -tjenester, tap av bruk, data eller fortjeneste eller avbrudd i forretningsdriften) uansett årsak og erstatningsjuss, uansett om det gjelder kontrakt, ansvar eller skadevoldende handling (inkludert uaktsomhet eller på annen måte) som oppstår på noen måte som følge av bruk av denne programvaren, selv om det er opplyst om muligheten for slik skade.

Apache 2.0-lisens

Copyright © 2009-2019 Arm Limited. Med enerett.

Versjon 2.0, januar 2004 http://www.apache.org/licenses/

Vilkår for bruk, reproduksjon og distribusjon

1. Definisjoner.

Lisens betyr vilkårene for bruk, reproduksjon og distribusjon som definert i delene 1 til 9 i dette dokumentet. Lisensgiver betyr eieren av opphavsretten eller enheten som er autorisert av eieren av opphavsretten, som gir lisensen. Juridisk enhet betyr samlingen av den fungerende enheten og alle andre enheter som kontrollerer, kontrolleres av eller er under felles kontroll med denne enheten. I sammenheng med denne definisjonen betyr kontroll (i) makten, direkte eller

indirekte, til å bestemme retningen eller ledelsen av en slik enhet, enten gjennom kontrakt eller på annen måte eller (ii) eierskap på femti prosent (50 %) eller mer av utestående aksjer eller (iii) begunstiget av en slik enhet. Du (med alle bøyningsformer) betyr en enkeltperson eller juridisk enhet som benytter tillatelsene som er gitt i denne lisensen. Kilde-form betyr den foretrukne måten å gjøre endringer på, herunder programvarekildekode, dokumentasjonskilde og konfigurasjonsfiler. Objekt-form betyr enhver utforming som er et resultat av mekanisk transformasjon eller oversettelse av en kildeform, herunder kompilert objektkode, generert dokumentasjon og konverteringer til andre medietyper. Verk betyr åndsverket, uansett om det er i kilde- eller objektform, som er gjort tilgjengelig gjennom lisensen, som angitt av en merknad om opphavsrett som er inngår i eller er knyttet til verket (et eksempel er gitt i vedlegget nedenfor). Avledede verk betyr alle verk, enten det er i kilde- eller objektform, som er basert på (eller avledet av) verket. Redaksjonelle revisjoner, kommentarer, utdypninger eller andre modifikasjoner av verket utgjør i sin helhet et originalt åndsverk. Med hensyn til denne lisensen skal ikke avledede verk omfatte verk som er adskillbare fra, eller som kun kobles (eller knyttes gjennom navn) til verket og avledede verk av det. Bidrag betyr ethvert åndsverk, inkludert den opprinnelige versjonen av verket og eventuelle endringer eller tillegg til verket eller avledede verk av det, som med hensikt sendes til lisensgiver for inkludering i verket av eieren av opphavsretten eller av en enkeltperson eller juridisk enhet som er autorisert til sending på vegne av eieren av opphavsretten. I denne definisjonen betyr sendes enhver form for elektronisk, muntlig eller skriftlig kommunikasjon som sendes til lisensgiveren eller dennes representanter, herunder kommunikasjon på elektroniske postlister, kildekodekontrollsystemer og systemer for problemsporing som administreres av eller på vegne av lisensgiveren med formål om å drøfte og forbedre verket, men unntatt kommunikasjon som tydelig merkes eller på annen måte er angitt skriftlig av eieren av opphavsretten som «ikke et bidrag». Bidragsyter betyr lisensgiver og alle enkeltpersoner eller juridiske enheter som mottar et bidrag av lisensgiver og som deretter innlemmes i verket.

1. Tildeling av opphavsrettslisens.

I henhold til vilkårene i denne lisensen gir hver bidragsyter deg herved en varig, verdensomspennende, ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig opphavsrettslisens til å reprodusere, lage avledede verk av, vise offentlig, fremføre offentlig, viderelisensiere og distribuere verket og slike avledede verk i kilde- eller objektform.

1. Tildeling av patentlisens.

I henhold til vilkårene i denne lisensen gir hver bidragsyter deg herved en varig, verdensomspennende,

ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig (med de unntak som er angitt i denne delen) patentlisens å lage, ha laget, bruke, tilby salg av, selge, importere og på annen måte overdra verket, der en slik lisens kun gjelder for de patentkrav som er lisensierbare fra en slik bidragsyter, og som nødvendigvis krenkes kun gjennom deres bidrag eller gjennom en kombinasjon av deres bidrag med verket som et slikt bidrag ble sendt til. Hvis du iverksetter patentrettstvister mot en enhet (inkludert krysskrav eller motkrav i et søksmål) som påstår at verket eller et bidrag som er innarbeidet i verket, utgjør direkte eller medvirkende brudd på patentrettigheter, skal alle patentlisenser du har fått i henhold til denne lisensen for det aktuelle verket, dermed opphøre fra og med datoen da et slikt søksmål fremmes.

4. Redistribusjon.

Du kan reprodusere og distribuere kopier av verket eller avledede verk av det i alle medier, med eller uten endringer, og i kilde- eller objektform, forutsatt at du oppfyller følgende betingelser:

• Du må gi andre mottakere av verket eller avledede verk en kopi av denne lisensen og
• du må sørge for at eventuelle endrede filer har tydelige merknader som slår fast at du har endret filene, og du må beholde, i kildeform i avledede verk som du distribuerer, alle merknader om opphavsrett, patent, varemerke og tilskrivelse fra verkets kildeform, med unntak av de merknadene som ikke gjelder noen del av det avledede verket, og

• hvis verket inneholder en «MERKNAD» -tekstfil som en del av distribusjonen, må eventuelle avledede verk du distribuerer, inkludere en lesbar kopi av tilskrivningsmerknadene i denne MERKNAD-filen, med unntak av de merknadene som ikke gjelder for noen del av det avledede verket, på minst ett av følgende steder: I en MERKNAD-tekstfil som distribueres som en del av avledede verk, i kildeform eller -dokumentasjon, hvis det leveres sammen med det avledede verket eller i en visning generert av det avledede verket, hvis og hvor slike tredjepartsmeknader vanligvis vises. Innholdet i MERKNAD-filen er kun til informasjon og endrer ikke lisensen. Du kan legge til dine egne tilskrivingsmerknader i avledede verk som du distribuerer, sammen med eller som et tillegg til MERKNAD-teksten fra verket, forutsatt at slike tilskrivingsmerknader ikke kan tolkes som endring av lisensen. Du kan legge til din egen erklæring om opphavsrett i endringene dine og du kan gi ytterligere eller ulike lisensvilkår for bruk, reproduksjon eller distribusjon av endringene dine, eller for ethvert slik avledet verk som helhet, forutsatt at din bruk, reproduksjon og distribusjon av verket ellers er i samsvar med vilkårene i denne lisensen.

• Innsending av bidrag.

Med mindre du uttrykkelig oppgir noe annet, skal ethvert bidrag som med hensikt er sendt inn for å inkluderes i verket av deg til lisensgiveren, være i henhold til vilkårene i denne lisensen, uten ytterligere vilkår. Til tross for det ovenstående skal ingenting i dette dokumentet avløse eller endre vilkårene i en separat lisensavtale du måtte ha inngått med lisensgiver angående slike bidrag.

6. Varemerker.

Denne lisensen gir ikke tillatelse til å bruke handelsnavnene, varemerkene, servicemerkene eller produktnavnene til lisensgiveren, med mindre det er nødvendig for rimelig og vanlig bruk for å beskrive opprinnelsen til verket og reprodusere innholdet i MERKNAD-filen.

7. Ansvarsfraskrivelse for garanti.

Med mindre det kreves av gjeldende lov eller er skriftlig avtalt, stiller lisensgiver verket (og enhver bidragsyter gir sitt bidrag) til rådighet uten noen form for garanti, verken uttrykt eller innforstått, herunder eventuelle garantier eller vilkår om eiendomsrett, ikke-krenkelse, salgbarhet, eller egnethet for et bestemt formål. Du er alene ansvarlig for å fastslå hensiktsmessigheten av å bruke eller redistribuere verket og påtar deg eventuelle risikoer som er knyttet til din utøvelse av tillatelser gitt i denne lisensen. 8. Ansvarsbegrensning. Ikke under noen omstendigheter eller under noen juridisk metode, enten det er forvoldt (inkludert uaktsomhet), i kontrakt eller annet, med mindre gjeldende lov krever det (som forsett og grov uaktsomhet) eller skriftlig avtalt, skal noen bidragsyter være ansvarlig overfor deg for skader, inkludert direkte, indirekte, spesielle, tilfeldige eller følgeskader i alle former som oppstår som følge av denne lisensen eller som følge av bruk eller manglende mulighet til å bruke verket (herunder skader for tap av goodwill, arbeidsstans, datamaskinsvikt eller -feil eller alle andre kommersielle skader eller tap), selv om en slik bidragsyter er informert om muligheten for slike skader.

9. Aksept av garanti eller tilleggsansvar.

Når du redistribuerer verket eller avledede verk av det, kan du velge å tilby og kreve et gebyr for aksept av støtte, garanti, erstatning eller andre ansvarsforpliktelser eller rettigheter i samsvar med denne lisensen. Når du aksepterer slike forpliktelser, kan du imidlertid bare handle på egne vegne og på eget ansvar, ikke på vegne av noen annen bidragsyter, og bare hvis du samtykker i å erstatte, forsvare og holde enhver bidragsyter skadesløs for ethvert ansvar du har pådratt deg, eller for krav som fremsettes mot en slik bidragsyter på grunn av din aksept av en slik garanti eller tilleggsansvar. Slutt på vilkårene

Registrerte varemerker

QR-koden er et registrert varemerke for DENSO WAVE INCORPORATED i Japan.

SPIS TREŚCI

Batteristatuslysdiod på batteriladdaren

Originale instruksjoner
