BRUKSANVISNING Aspire LC34P4A HUSQVARNA

• Start produktet. Se Sådan startes produktet på side

Sådan startes produktet

Sådan opbevares produktet vandret på jorden

Sådan opbevares produktet lodret på jorden

5. Opbevar produktet lodret på jorden. (Fig. 50)

• Registrovani žigovi QR kod registrovani je žig kompanije DENSO WAVE INCORPORATED u Japanu. 540 1848 - 004 -Innehåll Introduktion p. 541

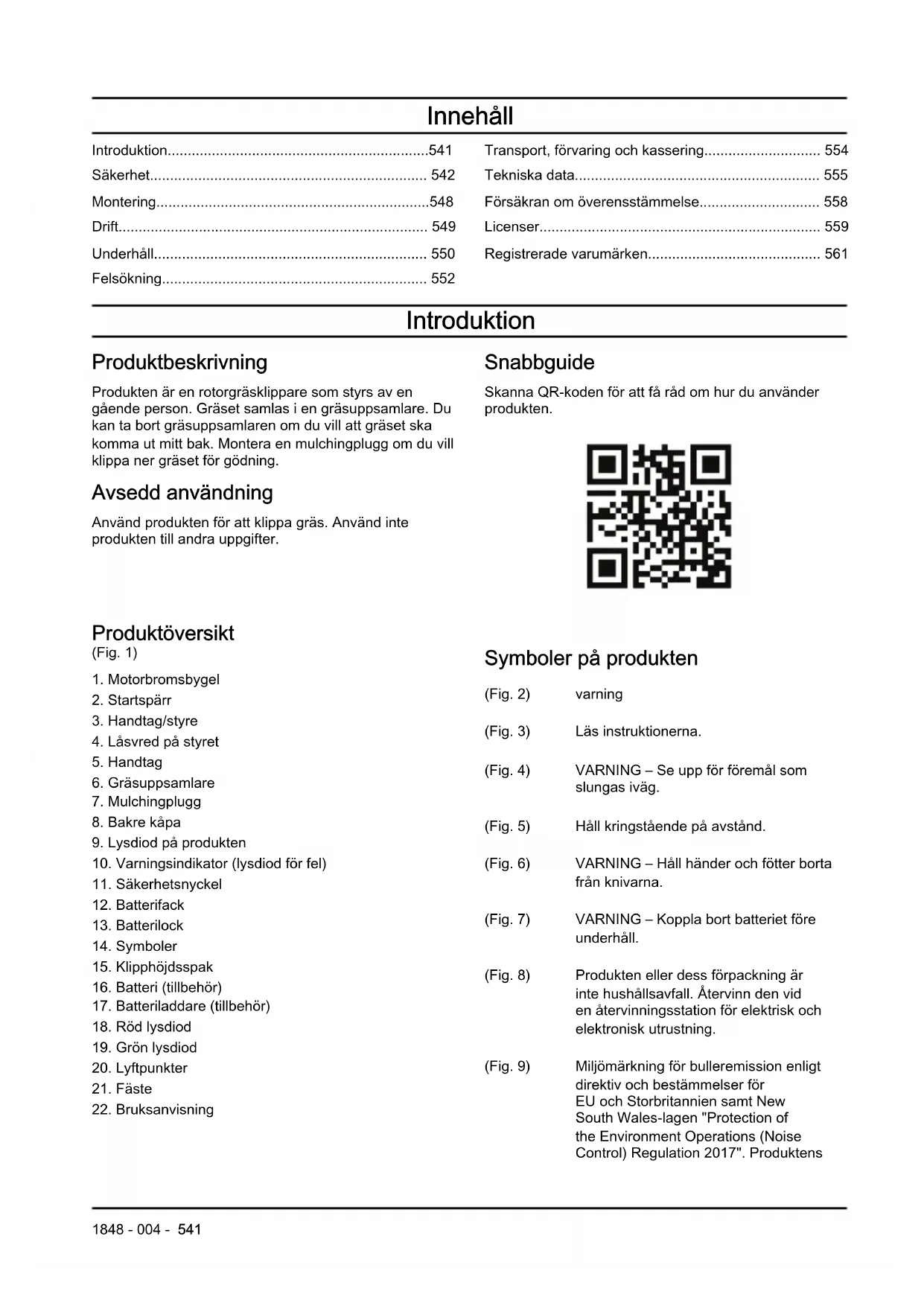

• Säkerhet p. 542
• Montering p. 548
• Drift p. 549
• Underhåll p. 550
• Felsökning p. 552
• Transport, förvaring och kassering p. 554
• Tekniska data p. 555
• Försäkran om överensstämmelse p. 558
• Licenser p. 559
• Registrerade varumärken Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset ska komma ut mitt bak. Montera en mulchingplugg om du vill klippa ner gräset för gödning. Avsedd användning Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter. Snabbguide Skanna QR-koden för att få råd om hur du använder produkten. Produktöversikt (Fig. 1) p. 561

Symboler på produkten (Fig. 2) varning (Fig. 3) Läs instruktionerna. (Fig. 4) VARNING – Se upp för föremål som slungas iväg. (Fig. 5) Håll kringstående på avstånd. (Fig. 6) VARNING – Håll händer och fötter borta från knivarna. (Fig. 7) VARNING – Koppla bort batteriet före underhåll. (Fig. 8) Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. (Fig. 9) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens 1848 - 004 - 541garanterade ljudeffektnivå anges i Tekniska data på sida 555 och på etiketten. (Fig. 10) Utrustningen överensstämmer med gällande EG-direktiv. (Fig. 11) Produkten överensstämmer med gällande brittiska direktiv. (Fig. 12) Produkten har droppskydd. (Fig. 13) Stoppa genom att släppa motorbromsbygeln. (Fig. 14) Tryck motorbromsbygeln för att starta drivningen av knivarna. (Fig. 15) Kod som kan skannas. (Fig. 18) Vrid för att låsa eller låsa upp. Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader. Symboler på batteriet eller på batteriladdaren (Fig. 19) Återvinn produkten vid en återvinnings- station för elektrisk och elektronisk ut- rustning. (Gäller en- dast Europa) (Fig. 20) Använd endast batte- riet i produkter från

System-partner. (Fig. 21) Skydda batteriet mot värme, t.ex. mot kontinuerligt starkt solljus, eld, smuts, vatten och fukt. Det finns risk för explo- sion och kortslutning. (Fig. 22) (Fig. 16) Använd och förvara endast batteriladdaren inomhus. (Fig. 17) Dubbelisolerad. Märkning på produkten (Fig. 23) FARA – Håll händer och fötter borta. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsvarningar VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer produkten. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet ”produkten” på en produkt som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst). 542 1848 - 004 -Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte produkten i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från produkten kan antända damm eller ångor.

• Håll barn och åskådare på avstånd när du använder produkten. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Produktens stickpropp måste passa i eluttaget. Förändra aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade produkter. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte produkter för regn eller väta. Om vatten tränger in produkten ökar risken för elstötar.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra produkten eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.

• När du använder en produkt utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra en produkt i en fuktig miljö ska du använda en jordfelsbrytare. Med jordfelsbrytare minskar risken för elektriska stötar. Personsäkerhet

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder produkten. Använd inte produkten om du är trött, om du har druckit alkohol eller om du har tagit andra droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder produkter kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

• Förebygg att elverktyget startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri och innan du tar upp eller bär produkten. Risken för olyckor är stor om du bär produkter med fingret på strömbrytaren eller tillför ström till produkter med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på produkten. Skiftnycklar som lämnas kvar i produktens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över produkten i oväntade situationer.

• Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av produkter, så att du börjar strunta i produktsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Produktens användning och skötsel

• Använd inte onödig kraft med produkten. Använd den produkt som är rätt för aktuellt syfte. Med rätt produkt utför du ett bättre och säkrare jobb med den hastighet som produkten är utformad för.

• Använd inte produkten om du inte kan starta och stänga av den med strömbrytaren. Produkter som inte kan regleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta ut batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar produkter. Sådana förebyggande säkerhetsåtgärder minskar risken för att produkten startas oavsiktligt.

• Förvara produkter utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat produkter eller som inte har läst instruktionerna inte använder dem. Produkter är farliga om de används av ovana användare.

• Underhåll produkter och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka produktfunktionen. Om produkten är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på produkter.

• Håll kapverktyg skarpa och rena. Väl underhållna klippande verktyg med vassa eggar kärvar mer sällan och är lättare att kontrollera.

• Använd produkten och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av produkten i andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra produkten i oväntade situationer. 1848 - 004 - 543Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• Använd endast produkter med särskilt avsedda batteripack. Användning av andra batteripack kan innebära risk för skada och brand.

• När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du uppsöka läkare. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan fungera på ett oväntat sätt vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om det utsätts för brand eller temperaturer över 130°C kan en explosion inträffa.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade området kan skada batteriet och öka risken för brand. Tjänst

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, underhålla produkten. På så sätt garanterar du att säkerheten för produkten upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för gräsklippare

• Använd inte gräsklipparen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• Kontrollera om det finns vilda djur i området där gräsklipparen ska användas. Vilda djur kan skadas av gräsklipparen under drift.

• Kontrollera noga området där gräsklipparen ska användas och ta bort alla stenar, grejar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.

• Innan du använder gräsklipparen är det viktigt att kontrollera att kniven och knivmonteringen inte är slitna eller skadade. Slitna eller skadade delar ökar skaderisken.

Kontrollera gräsuppsamlaren ofta med avseende på slitage eller fel. En sliten eller skadad gräsuppsamlare kan öka risken för personskador.

• Se till att skydden sitter på plats. Skydden måste vara i funktionsdugligt skick och vara korrekt monterade. Skydd som är lösa, skadade eller inte fungerar som de ska kan leda till personskador.

• Håll alla kalluftsintag borta från skräp. Blockerade luftintag och skräp kan leda till överhettning eller brandrisk.

• Använd alltid halksäkra skyddsskor när du använder gräsklipparen. Använd aldrig gräsklipparen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna av den rörliga kniven.

• Ha alltid på dig långbyxor när du använder gräsklipparen. Exponerad hud ökar risken för skador från utkastade föremål.

• Använd inte gräsklipparen i vått gräs. Gå – spring aldrig. Detta minskar risken för att halka och falla, som kan leda till personskador.

• Kör inte gräsklipparen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• Var extremt försiktig när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på din omgivning. Då minskar risken för att snubbla under användningen.

• Vidrör inte knivar eller andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som har fastnat eller rengör gräsklipparen måste du se till att alla strömbrytare är avstängda och att strömsladden är frånkopplad. Oväntade rörelser av gräsklipparen kan leda till allvarliga personskador. Jordfelsbrytare

• Använd en jordfelsbrytare med en utlösningsström på högst 30 mA. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken

1848 - 004 -för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

• Använd inte produkten om den är trasig.

• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 545

• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.

• Använd inte produkten i regn eller vid blöta förhållanden. Risken för elektriska stötar ökar om vatten kommer in i produkten.

• Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Stäng av motorn, vrid säkerhetsnyckeln till 0 och ta ur batteriet. Vänta tills alla rörliga delar står stilla. Kontrollera om det finns några skador på produkten. Dra åt lösa delar. Reparera skador och byt ut skadade delar. Låt en godkänd serviceverkstad utföra reparationer.

• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

• Håll dig alltid bakom produkten när du använder den.

• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

• Luta inte produkten när du startar motorn eller under användning av produkten.

• Var försiktig när du drar produkten bakåt.

• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta upp produkten stänger du av motorn, vrider säkerhetsnycken till 0 och tar loss batteriet.

• Gå inte baklänges när du använder produkten.

• Stäng av motorn när du behöver luta produkten för transport eller innan du förflyttar dig över ytor utan gräs, till exempel vägar med grus, sten och asfalt.

• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar.

• Vibrationerna i produkten under drift kan skilja sig från deklarerat vibrationsvärde i Tekniska data på sida 555 . Skillnaden beror på skillnader i användning av produkten. Om du använder produkten ofta eller under långa perioder bör du ta pauser regelbundet för att förhindra skador till följd av vibrationer. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

• Använd tjockare långbyxor.

• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Vi rekommenderar att du använder hörselskydd. 1848 - 004 - 545Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.

• Ta inte bort och gör inga ändringar på säkerhetsanordningar.

• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din Husqvarna serviceverkstad. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Kontrollera säkerhetsnyckeln Säkerhetsnyckeln finns under batteriluckan. Säkerhetsnyckeln kopplar in batteriet som matar motorn med ström.

• Starta och stäng av motorn för att kontrollera säkerhetsnyckeln.

• Om säkerhetsnyckeln fungerar korrekt startar motorn endast när nyckeln är i position 1. (Fig. 24) Kontrollera motorbromsbygeln Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

• Släpp motorbromsbygeln. (Fig. 25)

• Se till att produkten stannar. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen. Kontrollera startspärren Gör en kontroll av startspärren för att se till att den hindrar drift av motorn.

1. Tryck motorbromsbygeln i handtagets riktning.

Startspärren stoppar rörelsen.

2. Tryck ut startspärren. (Fig. 26)

3. Lossa startspärren och se till att den går tillbaka till

ursprungsläget. Batterisäkerhet VARNING: Läs alla säkerhetsanvisningar och allmänna anvisningar. Om du inte följer säkerhetsanvisningar och allmänna anvisningar kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla säkerhetsanvisningar och allmänna anvisningar för framtida bruk.

• De här säkerhetsinstruktionerna gäller endast 18 V laddningsbara litiumjonbatterier för POWER FOR ALL-systemet.

• Använd endast det laddningsbara batteriet i produkter från POWER FOR ALL System-partner. 18 V laddningsbara batterier märkta med POWER FOR ALL är helt kompatibla med följande produkter: – Alla produkter i 18 V POWER FOR ALL -batterisystemet. – Alla 18 V-produkter från POWER FOR ALL System-partner.

• Följ batterirekommendationerna i bruksanvisningen för produkten. Det är bara på så sätt som det laddningsbara batteriet och produkten kan användas utan risk och de laddningsbara batterierna skyddas från farlig överbelastning.

• Ladda endast batterierna med laddare som rekommenderas av tillverkaren eller POWER FOR ALL System-partner. En laddare som är lämplig för en typ av batteri kan utgöra en brandrisk när den används med ett annat batteri.

• Batteriet levereras delvis laddat. För att säkerställa batteriets fulla kapacitet ska du ladda batteriet helt i batteriladdaren innan du använder elverktyget för första gången.

• Förvara batteripacken utom räckhåll för barn.

• Öppna inte batteriet. Det finns risk för kortslutning.

• I händelse av skada eller felaktig användning av batteriet kan det avge ångor. Batteriet kan börja brinna eller explodera. Se till att området är välventilerat och uppsök läkare om du skulle uppleva några biverkningar. Ångorna kan irritera andningsorganen.

• Om batteriet används felaktigt eller om det är skadade kan brandfarlig vätska läcka ut från batteriet. Kontakt med denna vätska bör undvikas. Om kontakt inträffar av misstag ska du skölja med vatten. Om vätskan kommer i kontakt med ögon ska du söka läkarvård. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Om batteriet är skadat kan vätska sprutas ut och täcka närliggande ytor. Kontrollera berörda delar. Rengör delarna eller byt dem vid behov.

• Kortslut inte batteripacket. När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Batteriet kan skadas av spetsiga föremål som spikar och skruvmejslar eller genom externt tryck. En intern kortslutning kan uppstå, vilket kan leda till att batteriet brinner, ryker, exploderar eller överhettas.

1848 - 004 -• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

• Skydda batteriet mot värme, t.ex. mot kontinuerligt starkt solljus, eld, smuts, vatten och fukt. Det finns risk för explosion och kortslutning.

• Använd endast batteriet i produkten när omgivningstemperaturen är mellan 0 °C – +40 °C.

• Förvara endast batteriet i en omgivningstemperatur mellan -20 °C – +50 °C. Lämna exempelvis inte batteriet i bilen på sommaren. Vid temperaturer på < 0 °C kan vissa enheter få effektförlust.

• Ladda endast batteriet vid en omgivningstemperatur mellan 0°C och +35°C. Ladda endast det laddningsbara batteriet med USB-kabel vid en omgivningstemperatur mellan +10°C och +35°C. Laddning utanför det här temperaturområdet kan öka risken för skador på batteriet och utgöra en brandrisk. Säkerhet, batteriladdare VARNING: Läs alla säkerhetsanvisningar och allmänna anvisningar. Om du inte följer säkerhetsanvisningar och allmänna anvisningar kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara de här instruktionerna på ett säkert ställe. Använd endast laddaren om du kan utvärdera alla funktioner och utföra dem utan begränsningar eller om du har fått motsvarande instruktioner.

• Den här laddaren är inte avsedd att användas av barn eller personer med fysiska, sensoriska eller mentala begränsningar, eller som inte har tillräcklig erfarenhet och kunskap. Den här laddaren kan användas av barn som är 8 år eller äldre och av personer med fysiska, sensoriska eller mentala begränsningar, eller med brist på erfarenhet eller kunskap, om en person som ansvarar för deras säkerhet övervakar dem eller har instruerat dem för säker drift av laddaren och de förstår de tillhörande farorna. I annat fall finns risk för driftstörningar och skador.

• Håll uppsikt över barn under användning, rengöring och underhåll. Se till att barn inte leker med laddaren.

• Ladda endast 18 V POWER FOR ALL- systembatterier med en kapacitet på 1,5 Ah. Batterispänningen måste stämma överens med laddarens batteriladdningsspänning. Ladda inte icke laddningsbara batterier. Annars finns det risk för brand och explosion.

• Använd endast laddaren i slutna utrymmen och utsätt den inte för våta förhållanden. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.

• Håll laddaren ren. Smuts utgör en risk för elektriska stötar.

Kontrollera alltid laddaren, kabeln och kontakten före användning. Sluta använda laddaren om du upptäcker skador. Öppna inte laddaren själv och låt endast Husqvarna eller ett auktoriserat servicecenter reparera den och endast med originalreservdelar. Skadade laddare, kablar och kontakter ökar risken för elektriska stötar.

• Använd inte laddaren på en lättantändlig yta (t.ex. papper, textilier osv.) eller i en brandfarlig miljö. Det finns risk för brand eftersom laddaren värms upp under drift.

• Täck inte över laddarens ventilationshål. Annars kan laddaren överhettas och inte längre fungera korrekt.

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• I händelse av skada eller felaktig användning av batteriet kan det även avge ångor. Se till att området är välventilerat och uppsök läkare om du skulle uppleva några biverkningar. Ångorna kan irritera andningsorganen.

• Vid felaktig användning kan vätska spruta ut från batteriet. Kontakt med denna vätska bör undvikas. Om kontakt inträffar av misstag ska du skölja med vatten. Om vätskan kommer i kontakt med ögon ska du söka läkarvård. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Produkter som endast sälj i Storbritannien: Produkten är utrustad med en BS 1363/A-godkänd stickkontakt med intern säkring (ASTA-godkänd enligt BS 1362). Om kontakten inte är lämplig för dina eluttag, ska den stängas av och en lämplig kontakt monteras på plats av en auktoriserad serviceverkstad. Den nya kontakten ska ha samma säkringsklass som den ursprungliga kontakten. Den borttagna kontakten måste kasseras för att undvika risk för elektriska stötar och får aldrig sättas in i ett vägguttag någon annanstans. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• För att förhindra oavsiktlig start vid underhåll ska du vrida säkerhetsnyckeln till 0 och ta bort batteriet. Vänta i minst fem sekunder innan du påbörjar underhåll.

• Utför endast det underhållsarbete som anges i den här bruksanvisningen. Mer omfattande arbete och professionell reparation ska utföras av en godkänd serviceverkstad. Tala med din närmaste serviceverkstad för mer information.

• Utför underhållsarbete på rätt sätt för att öka produktens livslängd och minska risken för olyckor.

• Byt ut skadade, slitna och trasiga delar. Använd alltid reservdelar i original från tillverkaren. Andra 1848 - 004 - 547reservdelar kan orsaka skador på produkten och öka risken för olyckor.

• Undvik risken för skador: Ta inte bort och gör inga ändringar på säkerhetsanordningar.

• Använd kraftiga arbetshandskar när du använder skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

• Håll den skärande delen skarp och ren för bästa och säkraste prestanda.

• Låt din serviceverkstad regelbundet kontrollera produkten och göra nödvändiga inställningar och reparationer.

• Följ instruktionerna för byte av tillbehör. Använd endast tillbehör från tillverkaren.

• När den inte används ska du hålla produkten, batteriet och batteriladdaren ifrån varandra på ett torrt och låst utrymme inomhus. Se till att barn och personer som inte är godkända inte kan få tillgång till produkten, batteriet eller batteriladdaren. Montering Introduktion VARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet. VARNING: Förhindra oavsiktlig start vid montering genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Ställa in höjden på handtaget Produkten har ett fritt omfång för höjdjustering av handtaget. Handtagets höjd kan ställas in på en lämplig höjd mellan två inställda punkter.

1. Ställ in produkten i arbetsläge. Se

Ställa in produkten i arbetsläge på sida 549

4. Placera de två styrena i nivå.

OBSERVERA: Om styrena inte är i nivå kommer produkten att skadas.

5. Vrid låsvreden på styrena medurs.

6. Dra åt låsvreden helt.

Installera gräsuppsamlaren

3. Fäst gräsuppsamlaren i den övre kanten på chassit.

4. Sätt den nedre delen av gräsuppsamlaren mot

gräsutkastkanalen. (Fig. 28) OBSERVERA: Se till att gräsuppsamlaren är korrekt tätad mot produktens chassi. Installera mulchingpluggen

1. Lyft upp den bakre kåpan och ta loss

hör ett klick. (Fig. 29) Montera kroken på väggen

• Montera kroken inomhus.

• Se till att kroken befinner sig i omgivningstemperaturer från -10 °C till +70 °C grader och att den inte är i direkt solljus.

• Montera kroken på en gips-, trä- eller betongvägg. OBSERVERA: Se till att väggen klarar en belastning på minst 30kg.

• Montera kroken på väggen med de 3 skruvarna (A). Använd väggpluggar (B) vid behov. (Fig. 30) OBSERVERA: Se till att skruvarna passar din väggtyp.

• Kontakta Husqvarna Serviceverkstad om du vill ha information om tillgängliga förvaringstillbehör för din produkt.

1848 - 004 -Drift Introduktion VARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information. Ställa in produkten i arbetsläge

1. Vrid vreden till olåst läge. (Fig. 31)

2. Fäll upp handtaget tills du hör ett klick. (Fig. 32)

OBSERVERA: Se till att kablarna inte är för spända. Om en kabel är för spänd kan den skadas när handtaget fälls till transportläge. VARNING: Se till att handtaget är helt uppfällt och i låst läge.

3. Ställ in höjden på handtaget. Se

Ställa in höjden på handtaget på sida 548

Ställa in klipphöjden

1. Flytta klipphöjdsspaken bakåt för att höja

2. Flytta klipphöjdsspaken framåt för att sänka

klipphöjden. (Fig. 33) OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan. Batteri VARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren. Förvara batteriet och batteriladdaren i rätt omgivningstemperatur. Omgivningstemperatur Användning av bat- teriet i produkten 0 °C – +40 °C Laddning av batteri 0 °C – +35 °C Ladda batteriet Ladda batteriet före första användning. Notera: Laddningsprocessen är endast möjlig när batteriets temperatur är inom det tillåtna temperaturområdet för laddning (0–45°C).

1. Anslut batteriladdarens nätsladd till ett jordat

vägguttag. OBSERVERA: Se till att elnätet har rätt spänning och frekvens.

2. Sätt i batteriet i batteriladdaren. Batteriet är anslutet

till batteriladdaren när den gröna lysdioden blinkar. (Fig. 34)

3. Batteriet är fulladdat när den gröna lysdioden på

batteriladdaren är tänd. Ladda batteriet i högst 24 timmar.

4. Koppla ur batteriladdaren från elnätet.

OBSERVERA: Dra inte i nätsladden.

5. Ta ut batteriet ur batteriladdaren.

Batteristatuslysdiod på batteriladdaren Den röda lysdioden (A) och den gröna lysdioden (B) på batteriladdaren visar batteristatusen. Se Felsökning av batteriladdaren på sida 552

(Fig. 35) 1848 - 004 - 549Lysdiod Batteristatus Den gröna lysdioden blin- kar snabbt. Batteriet laddas. Den gröna lysdioden blin- kar långsamt. Batteriet är 80% laddat. Den gröna lysdioden ly- ser. Batteriet är fulladdat. Den röda lysdioden lyser. Se Felsökning av batteri- laddaren på sida 552

Den röda lysdioden blin- kar snabbt.

Felsökning av batteri- laddaren på sida 552

Lysdiod för batteristatus på produkten När batteriet är installerat i produkten visar lysdioderna på produkten batteriets status. (Fig. 36) Lysdiod Batteristatus Lysdiod 1, 2 och 3 lyser. Fulladdat. Lysdiod 1 och 2 ly- ser. Tillräckligt laddat Lysdiod 1 lyser. Batterinivån är låg. LED 1 blinkar. Batteriet är tomt. Batteristatu- sindikatorn blinkar. Ladda batte- riet. Se Ladda batteriet på sida

1. Öppna batteriluckan.

2. Sätt i ett laddat batteri i batterihållaren.

3. Vrid säkerhetsnyckeln till 1. (Fig. 37)

Funktion för hög belastning När produkten klipper högt eller vått gräs ökar motorn automatiskt varvtalet. Motorn återgår till standardläge när hög belastning inte längre behövs. Motorn stannar Under drift kan kniven och motorn tillfälligt stanna på grund av hinder, till exempel gräsansamling under klippkåpan. Se Rengöra produkten på sida 551

VARNING: Innan du kontrollerar klippkåpan: Släpp motorbromsbygeln, vrid säkerhetsnyckeln till 0, ta ut batteriet och vänta i minst fem sekunder. Det finns risk för skador om hindret tas bort och produkten oavsiktligt startar. Stoppa produkten VARNING: Vrid säkerhetsnyckeln till 0 innan du lämnar produkten utom synhåll.

1. Släpp motorbromsbygeln för att stänga av motorn.

2. Öppna batteriluckan och vrid säkerhetsnyckeln till

3. För att ta bort batteriet trycker du på de två

frigöringsknappen och drar ut batteriet. (Fig. 41)

4. Ladda batteriet om det är svagt. Mer information

finns här Ladda batteriet på sida 549

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresultatet. Se Rengöra produkten på sida 551

Underhåll Inledning VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. 550 1848 - 004 -Mer information finns här i www.husqvarna.com. Underhållsschema Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med * ska du se anvisningarna i Säkerhet på sida 542

Varje an- vändning Varje månad Varje sä- song Utför en allmän inspektion. X Rengöra produkten. X Kontrollera startspärren. * X Kontrollera att produktens säkerhetsanordningar inte är defekta. * X Kontrollera skärutrustningen. X Kontrollera klippkåpan. * X Kontrollera motorbromsbygeln. * X Undersök om det finns några skador på batteriet. X Kontrollera batteriladdningen. X Kontrollera att frigöringsknappen på batteriet fungerar och låser fast det i grä- sklipparen.

Undersök om batteriladdaren har skador och se till att den fungerar som den ska.

Undersök anslutningarna mellan batteriet och produkten. Undersök även anslut- ningen mellan batteriet och batteriladdaren.

• Se till att skruvar och muttrar på produkten är åtdragna.

• Se till att produktens kablar inte är i ett läge där de kan skadas. Rengöra produkten

• Rengör plastdelar med en ren och torr trasa.

• Använd inte vatten för att rengöra produkten. Vatten kan tränga in i batteriet eller motorn och orsaka kortslutning eller skada på produkten.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Spola inte vatten direkt på motorn.

• Använd en borste för att ta bort löv, gräs och smuts. Rengöra batteriet och batteriladdaren VARNING: Rengör inte batteriet eller batteriladdaren med vatten. VARNING: Använd inga kemiska ämnen vid rengöring av batteriet.

• Se till att batteriet och batteriladdaren är rena och torra innan du sätter i batteriet i batteriladdaren.

• Rengör batteripolerna med tryckluft eller med en mjuk, torr trasa.

• Rengör ytorna på batteriet och batteriladdaren med en mjuk, torr trasa. Kontrollera skärutrustningen VARNING: Förhindra oavsiktlig start genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning. 1848 - 004 - 5512. Titta på kniven för att se om den är skadad eller slö. Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Byta knivar

Tekniska data på sida 555 för rätt typ av kniv. VARNING: Lås fast kniven med en träbit för att förhindra skador på fingrarna vid knivbyte. Kniven kan förflyttas när motorn är avstängd och fingrarna fastna mellan kniven och de fasta delarna.

1. Lås kniven med en träbit. (Fig. 42)

4. Kontrollera knivstödet och knivbulten för att se om

5. Kontrollera motoraxeln för att se till att den inte är

6. När du monterar en ny kniv ska du rikta knivens

vinklade ändar mot klippkåpan. (Fig. 43)

7. Se till att kniven är i linje med motoraxelns mitt.

8. Lås kniven med en träbit. Montera fjäderbrickan och

dra åt bulten och brickan med ett vridmoment på 23-28 Nm. (Fig. 44)

9. Dra runt kniven för hand och se till att den roterar

fritt. VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

10. Starta produkten för att testa kniven. Om kniven

inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Felsökning Felsökning av batteriladdaren Lysdiod på batteri- laddaren Orsak Lösning Grön lysdiod lyser och röd lysdiod blin- kar. Batteriet är inte korrekt monterat i batteriladdaren. Ta bort batteriet från laddaren och sätt i batteriet i batteri- laddaren igen. Batterikontakterna är smutsiga. Rengör batterikontakterna. Laddaren har identifierat ett in- ternt fel. Kontrollera att alla batterier är helt isatta. Dra ur nätkon- takten och sätt i den igen. Om felet uppstår igen ska laddaren kontrolleras av ett auktoriserat servicecenter för Husqvarna-produkter. Batteriet är defekt. Byt batteri. Röd lysdiod lyser och grön lysdiod är släckt. Batteritemperaturen är utanför laddningsområdet. Vänta tills batteritemperaturen är inom det tillåtna tempe- raturområdet för laddning (0–45°C). Grön lysdiod och röd lysdiod är släckta. Batteriladdaren är inte korrekt ansluten till nätuttaget. Anslut batteriladdaren till ett nätuttag. Fel på nätspänningsuttaget. Anslut batteriladdaren till den spänning och frekvens som anges på typskylten. Batteriladdarens kabel är defekt. Tala med en godkänd serviceverkstad. Batteriladdaren är defekt. Andra fel. Om andra fel uppstår kontrollerar du att produkten är av, tar bort batteriet och kontaktar en godkänd serviceverkstad. 552 1848 - 004 -Felsökning av gräsklipparen Varningsindikatorn (lysdiod för fel) sitter på produktens baksida bakom batteriluckan. Problem Varningslampa (antal blinkningar) Orsak Lösning Varningslampan blinkar. Produkten fungerar inte som den ska. 5 Kniven är igensatt. Vrid säkerhetsnyckeln till 0 för att för- hindra oavsiktlig start. Ta ut batteriet och vänta minst fem sekunder. Avlägs- na eventuella hinder och se till att kni- ven kan rotera fritt. Om problemet kvars- tår kontaktar du en godkänd serviceverk- stad. Motorns varvtal sjunker för mycket och motorn stängs av. Öka klipphöjden. Se Ställa in klipphöjden på sida 549

10 Motorstyrningen är för varm. Stäng av motorn och vänta tills den har svalnat. Varningslampan blinkar. Produkten stannar. 22 Batteritemperaturen är för hög eftersom temperaturen i ar- betsmiljön är för hög. Ta bort batteriet från maskinen och vän- ta tills det har svalnat innan du startar maskinen igen. Se till att den omgivande temperaturen är korrekt. Använd batteri- et vid temperaturer mellan 0 och +40°C. Om problemet kvarstår kontaktar du en godkänd serviceverkstad. Batteritemperaturen är för hög eftersom motorn är överbelas- tad Öka klipphöjden. Se Ställa in klipphöjden på sida 549 . Om problemet kvarstår kon- taktar du en godkänd serviceverkstad. 0 Batterianslutningsfel. Undersök batterianslutningen. 3 Motorn är överbelastad. Öka klipphöjden. Se Ställa in klipphöjden på sida 549

9 Batterifel eller ingen signal från batteriet. Sätt batteriet i produkten på rätt sätt och undersök batterianslutningen. Om lysdio- den för fel på batteriet blinkar, se Felsök- ning av batteriladdaren på sida 552 . Om problemet kvarstår kontaktar du en god- känd serviceverkstad. 8 Batteriet är svagt. Ladda batteriet. Se Ladda batteriet på sida 549

12 Felaktigt startförfarande. Mo- torns bromshandtag har akti- verats innan motorn startar. Släpp motorns bromshandtag och vänta cirka fem sekunder. Tryck ner motorns bromshandtag igen för att starta produk- ten. Andra fel. Om andra fel uppstår vrider du säkerhetsnyckeln till 0, tar bort batteriet och kontaktar en godkänd serviceverkstad. 1848 - 004 - 553Transport, förvaring och kassering Introduktion VARNING: Förhindra oavsiktlig start vid transport och förvaring genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder. Ställa in produkten i transportläge

1. Ta bort gräsuppsamlaren och se till att

gräsuppsamlaren är tom.

2. Vrid låsvreden på handtaget moturs till olåst läge.

3. Tryck handtaget i riktning mot den bakre kåpan.

4. Vrid låsvreden på handtaget medurs till låst läge.

5. Vrid vreden till olåst läge. (Fig. 46)

6. Fäll ned handtaget tills du hör ett klick. (Fig. 47)

Ställa produkten i förvaringsläge på sida 554 för att förvara produkten. Transport

• Kraven i lagstiftningen för farligt gods gäller för de medföljande litiumjonbatterierna.

• För kommersiella transporterna måste särskilda krav på förpackning och etiketter följas.

• Se till att du följer kraven gällande farligt material när du förbereder produkten för transport. Lokala föreskrifter kan gälla.

• Ta alltid loss alltid batteriet vid transport.

• Sätt tejp på batterikontakterna och se till att batteriet inte kan röra sig under transport.

• Sätt fast produkten under transport. Förvaring

• Låt produkten svalna innan du ställer undan den.

• Ta alltid ut batteriet vid förvaring.

• Förhindra olyckor genom att se till att batteriet inte är kopplat till produkten vid förvaring.

• Förvara batteriladdaren på en sluten och torr plats.

• Förvara batteriet och batteriladdaren på en torr plats där det inte finns någon fukt eller frost.

• Koppla ur batteriet från batteriladdaren vid förvaring.

• Förvara inte batteriet där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara produkten i temperaturer mellan -20°C och +50°C.

• Förvara batteriet i temperaturer mellan -20°C och +50°C, inte i direkt solljus.

• Förvara batteriladdaren på en torr, stängd och frostfri plats.

• Se till att batteriet är rent och laddat innan du förvarar det under längre perioder.

• Förvara produkten, batteriet och batteriladdaren i ett låst utrymme utom räckhåll för barn och personer som inte är godkända.

• Rengör produkten och se till att gräsuppsamlaren är tom.

• Utför underhåll enligt anvisningarna i den här bruksanvisningen. Se Underhåll på sida 550

• Gör en fullständig service innan du ska ställa undan produkten under en längre tid. Ställa produkten i förvaringsläge VARNING: Förhindra oavsiktlig start vid transport och förvaring genom att vrida säkerhetsnyckeln till 0, ta bort batteriet och vänta minst fem sekunder.

1. Ta bort batteriet.

2. Ställ produkten i transportläget. Se

Ställa in produkten i transportläge på sida 554

3. Flytta produkten till förvaringsplatsen.

För att förvara produkten horisontellt på marken

1. Ställ produkten i förvaringsläge. Se

Ställa produkten i förvaringsläge på sida 554

2. Sätt fast gräsuppsamlaren. Se

Fästa gräsuppsamlaren på sida 555

För att förvara produkten vertikalt på marken

1. Ställ produkten i förvaringsläge. Se

Ställa produkten i förvaringsläge på sida 554

2. Lyft produkten i lyftpunkterna på handtaget och

placera produkten vertikalt på en plan yta. (Fig. 49) VARNING: Lyft inte produkten i klippkåpan. Kniven är mycket vass och skärskador uppstår lätt.

3. Sätt fast gräsuppsamlaren. Se

Fästa gräsuppsamlaren på sida 555

4. Se till att produkten är stabil och att de två

stödbenen vidrör golvet.

5. Förvara produkten vertikalt på marken. (Fig. 50)

För att förvara produkten på den medföljande kroken VARNING: Häng endast produkten på väggen med den medföljande kroken. 554 1848 - 004 -1. Installera den medföljande kroken. Se Montera kroken på väggen på sida 548

2. Ställ produkten i förvaringsläge. Se

Ställa produkten i förvaringsläge på sida 554

VARNING: Lyft inte produkten i klippkåpan. Kniven är mycket vass och skärskador uppstår lätt.

4. Häng produkten på den medföljande kroken. Se

Montera kroken på väggen på sida 548 . (Fig. 51)

5. Se till att produkten hänger korrekt och är stabil på

krokens två stänger.

6. Sätt fast gräsuppsamlaren. Se

Fästa gräsuppsamlaren på sida 555

Fästa gräsuppsamlaren

1. Fäst gräsuppsamlaren i spåret på produktens

2. Tryck gräsuppsamlarens nedre del mot lyftpunkten

tills du hör ett klick. (Fig. 53) Avfallshantering Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Istället ska den överlämnas till lämplig återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas korrekt, kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. (Fig. 54) Endast för EU-länder: Enligt direktiv 2006/66/EG måste defekta eller använda batteripack/batterier samlas in separat och kasseras på ett miljövänligt sätt. Endast för Storbritannien: Enligt föreskrifterna 2009 (SI 2009/890) (med tillägg) för uttjänta batterier och ackumulatorer måste batteripack/batterier som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. Tekniska data Tekniska data Aspire LC34-P4A Klippmotor Motortyp BLDC (borstlös) 18V Motorvarvtal – nominellt, varv/min 3000 Motorvarvtal – hög belastning, varv/min 3500 Motoreffekt – max. kW 0,7 Motoreffekt – nominell, kW 0,5 Drivmotor Motoreffekt – nominell, kW Ej tillämpligt Självgående hastighet, km/h Ej tillämpligt Nivåer för varvtalsreglering Ej tillämpligt Vikt Vikt utan väska (exkl. batteri), kg 11,5 Vikt med väska (inkl. 1x P4A 18-B72), kg 13,5 Batteri Batterityp Litiumjonbatteri 1848 - 004 - 555Aspire LC34-P4A Batteritid Batteritid, min,

Ljudeffektnivå, uppmätt dB(A) 86 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, dB(A) 74 Vibrationsnivåer

0,5 Skärutrustning Klipphöjd, mm 30–65 Klippbredd, cm 34 Kniv, standard Combi 5375561-10 Knivtillbehör Ej tillämpligt Gräsuppsamlarens kapacitet, l 30 Godkända batterier Den här produkten kan användas med alla POWER FOR ALL-batterier. För bästa prestanda rekommenderar vi att du använder batterier med minst 4,0 Ah. Batteri P4A 18-B45 P4A 18-B72 Typ Litiumjonbatteri Litiumjonbatteri Batterikapacitet, Ah 2,5 4,0 Nominell spänning, V 18 18 Vikt, kg 0,35 0,65 Antal celler (litiumjon) 5 10

(fri drift) med standardläge aktiverat, med ett Husqvarna 4,0 Ah-batteri (P4A 18-B72).

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Rapporterade data för ljudtrycksnivå har en osäkerhetsfaktor (K) på 1,5 dB(A).

Rapporterade data för vibrationsnivå har en osäkerhetsfaktor (K) på 1,5 m/s

. Det deklarerade totala vibra- tionsvärdet har uppmätts i enlighet med SS-EN 62841-4-3, bilaga 1 och kan användas för jämförelse av en maskin med en annan samt vid en preliminär bedömning av exponering. 556 1848 - 004 -Godkända batteriladdare Batteriladdare P4A 18-C70 Ingående spänning, V 220–240 Frekvens, Hz 50–60 Effekt, W 70 1848 - 004 - 557Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Gräsklippare Varumärke Husqvarna Typ/Modell Aspire LC34-P4A Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EC ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN ISO 12100:2010,

EN 55014-1:2021, EN 55014-2:2021, EN IEC

61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 63000:2018 Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har intygat överensstämmelse med rådets direktiv 2000/14/EG, procedur för utvärdering av överensstämmelse: bilaga VI. För information om bulleremissioner, se Tekniska data på sida 555

Huskvarna, 2022-10-24 Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB Ansvarig för teknisk dokumentation 558 1848 - 004 -Licenser Copyright

2012–2020 STMicroelectronics Garantin omfattar inte defekter som är resultatet av normalt slitage, felaktig användning, vårdslöshet, obehörig reparation eller att sugapparaten är ansluten till fel spänning. Alla rättigheter förbehålls. Vidaredistribution och användning i källform och binär form, med eller utan modifiering, är tillåtet under förutsättning att följande villkor är uppfyllda:

• Vid vidaredistribution av källkod måste ovanstående upphovsrättsmeddelande, denna lista med villkor och följande ansvarsfriskrivning inkluderas.

• Vidaredistribution i binär form måste återge ovanstående upphovsrättsmeddelande, denna lista med villkor och följande ansvarsfriskrivning i dokumentationen eller annat material som medföljer distributionen.

• Varken namnet STMicroelectronics eller namnen på de som bidragit med innehåll får användas för att rekommendera eller marknadsföra produkter som härleds från denna programvara utan särskilt föregående skriftligt tillstånd.

”Licens” avser villkoren för användning, kopiering och distribution enligt definitionen i avsnitt 1 till 9 i detta dokument. ”Licensgivare” avser upphovsrättsinnehavaren eller den juridiska person som fått behörighet av upphovsrättsinnehavaren som beviljar licensen. ”Juridisk enhet” avser den verkställande enheten tillsammans med alla andra enheter som styr, styrs av eller har gemensamt styre med den enheten. I detta sammanhang innebär ”styrning” (i) inflytande, direkt eller indirekt, att styra eller leda sådan enhet, oavsett om det sker inom ramen för ett kontrakt eller på annat sätt, eller (ii) ägande av femtio procent (50 %) eller mer av utestående aktier, eller (iii) verkligt ägande av sådan enhet. ”Du” (eller ”Din”) avser en fysisk person eller juridisk enhet som utövar de behörigheter som beviljas i denna licens. ”Källform” avser den föredragna formen för att göra ändringar, inklusive men inte begränsat till programvarukällkod, dokumentationskälla och konfigurationsfiler. ”Objektform” avser alla former som uppstår genom mekanisk omvandling eller översättning av en källform, inklusive men inte begränsat till kompilerad objektkod, genererad dokumentation och konverteringar till andra medietyper. ”Verk” avser ett upphovsrättsligt verk, oavsett om det är i käll- eller objektform, som görs tillgängligt genom licensen, enligt vad som anges i ett meddelande om upphovsrätt som ingår i eller är kopplat till verket (ett exempel ges i bilagan nedan). ”Härledda verk” avser alla verk, oavsett om det är i käll- eller objektform, som baseras på (eller härleds från) Verket, och för vilket de redaktionella revideringarna, noteringarna, utarbetningarna eller andra ändringar i sin helhet utgör ett upphovsrättsligt originalverk. I denna Licens omfattas inte Härledda verk av verk som kan särskiljas från eller bara länkar till (eller kopplar med hjälp av namn) gränssnitten för Verket och därav Härledda verk. ”Bidrag” avser alla upphovsrättsliga verk, inklusive originalversionen av Verket och eventuella ändringar eller tillägg till detta Verk eller därav Härledda verk, som avsiktligen lämnas till Licensgivaren för att införlivas i Verket av upphovsrättsinnehavaren eller av en fysisk person eller juridisk enhet som är behörig att lämna in uppgifter i upphovsrättsinnehavarens ställe. Enligt denna definition innebär ”inlämnad” all form av elektronisk, verbal eller skriftlig kommunikation som skickas till Licensgivaren eller dess representanter, inklusive men inte begränsat till kommunikation via elektroniska e-postlistor, kontrollsystem för källkod och system för ärendeuppföljning som hanteras av, eller hanteras på uppdrag av, Licensgivaren i syfte att diskutera och förbättra Verket, men där kommunikation som är tydligt markerad eller på annat sätt är skriftligen betecknad av upphovsrättsinnehavaren som ”Ej bidrag” exkluderas. ”Deltagare” avser Licensgivaren och alla personer eller juridiska enheter för vilkas räkning ett 1848 - 004 - 559Bidrag har mottagits av Licensgivaren och därefter införlivats i Verket.

2. Beviljande av upphovsrättslicens.

I enlighet med villkoren i denna Licens beviljar varje Deltagare dig härmed en oavbruten, global, icke-exklusiv, avgiftsfri, royaltyfri och oåterkallelig upphovsrättslicens att kopiera, förbereda Härledda verk av, offentligt visa, offentligt utföra, underlicensiera och distribuera Verket och sådana Härledda verk i käll- eller objektform.

3. Beviljande av patentlicens.

I enlighet med villkoren i denna Licens beviljar varje Deltagare dig härmed en oavbruten, global, icke- exklusiv, avgiftsfri, royaltyfri och oåterkallelig (förutom enligt vad som anges i detta avsnitt) patentlicens att skapa, låta skapa, använda, erbjuda till försäljning, sälja, importera och på annat sätt överföra Verket, där sådan licens endast gäller de patentanspråk som är licensierbara av sådan Deltagare som gör intrång genom själva Bidragen eller genom en kombination av Bidragen med det Verk till vilket sådana Bidrag lämnades in. Om du inleder en patenttvist mot någon fysisk eller juridisk person (inklusive ett så kallat ”cross- claim” eller motkrav i en rättsprocess) och hävdar att Verket eller ett Bidrag som ingår i Verket utgör direkt eller bidragande patentintrång, upphör eventuella patentlicenser som beviljats dig enligt denna Licens för det Verket från och med det datum då en sådan patenttvist lämnas in.

4. Vidaredistribution.

Du får reproducera och distribuera kopior av Verket eller därav Härledda verk i valfritt medium, med eller utan ändringar, samt i käll- eller objektform, under förutsättning att du uppfyller följande villkor:

• Du måste ge alla andra mottagare av Verket eller Härledda verk en kopia av denna Licens; och

• Du måste se till att ändrade filer innehåller tydlig information om att Du har ändrat filerna; och – Du måste behålla, i källform av varje Härlett verk som Du distribuerar, alla meddelanden om upphovsrätt, patent, varumärken och erkännande från källformen av Verket, förutom de meddelanden som inte tillhör någon del av de Härledda verken; och

• Om Verket innehåller en textfil för ”MEDDELANDE” som del av distributionen måste samtliga Härledda verk som Du distribuerar inkludera en läsbar kopia av de erkännandemeddelanden som inryms i en sådan MEDDELANDE-fil, med undantag för de meddelanden som inte tillhör någon del av de Härledda verken, på minst en av följande platser: i en MEDDELANDE-textfil som distribueras som en del av det Härledda verket; inom källformen eller dokumentationen, om sådan tillhandahålls tillsammans med de Härledda verken; eller, i en display som genereras av det Härledda verket, om och varhelst sådana tredjepartsmeddelanden vanligen visas. Innehållet i MEDDELANDE-filen är endast avsett som information och ändrar inte Licensen. Du kan lägga till egna erkännandemeddelanden inom Härledda verk som du distribuerar, tillsammans med eller som ett tillägg till MEDDELANDE-texten från Verket, under förutsättning att sådana ytterligare erkännandemeddelanden inte kan tolkas som en ändring av Licensen. Du kan lägga till ditt eget upphovsrättsmeddelande till dina ändringar och tillhandahålla fler eller annorlunda licensvillkor för användning, kopiering eller distribution av dina ändringar, eller för sådana Härledda verk i sin helhet, under förutsättning att din användning, kopiering och distribution av Verket i övrigt uppfyller de villkor som anges i denna Licens.

5. Inlämning av Bidrag.

Såvida Du inte uttryckligen anger något annat ska alla Bidrag som avsiktligt lämnats in av dig till Licensgivaren för att ingå i Verket hanteras enligt villkoren i denna Licens, utan några ytterligare villkor. Oaktat ovanstående ska ingenting häri ersätta eller ändra villkoren i något separat licensavtal som du kan ha ingått med Licensgivaren gällande sådana Bidrag.

Denna Licens ger inte tillåtelse att använda Licensgivarens firmanamn, varumärken, servicemärken eller produktnamn, förutom vad som krävs för rimlig och normal användning för att beskriva Verkets ursprung och återge innehållet i MEDDELANDE-filen.

7. Garantifriskrivning.

Såvida det inte krävs enligt gällande lag eller har överenskommits skriftligen tillhandahåller Licensgivaren Verket (och varje Deltagare tillhandahåller sina Bidrag) ”I BEFINTLIGT SKICK”, UTAN NÅGRA SOM HELST GARANTIER ELLER VILLKOR, varken uttryckliga eller underförstådda, inklusive och utan begränsning, alla garantier eller villkor för ÄGANDERÄTT, SKYDD MOT INTRÅNG, SÄLJBARHET eller LÄMPLIGHET FÖR ETT VISST SYFTE. Du är ensam ansvarig för att bedöma lämpligheten i att använda eller vidaredistribuera Verket och åtar dig alla risker som är förknippade med ditt nyttjande av tillstånd i enlighet med denna Licens.

8. Ansvarsbegränsning. Deltagare ska under inga

omständigheter, och inte enligt någon rättsteori, oavsett om det sker utomkontraktuellt (inklusive försumlighet), inomkontraktuellt, eller på annat sätt, såvida det inte krävs enligt tillämplig lag (såsom avsiktliga och grovt vårdslösa handlingar) eller skriftligen har avtalats, vara ansvarig gentemot Dig för skador, inklusive direkta, indirekta, speciella eller tillfälliga skador eller följdskador av något slag som uppstår till följd av denna Licens eller på grund av användning eller oförmåga att använda Verket (inklusive men inte begränsat till ersättning för förlust av goodwill, arbetsavbrott, datorfel eller funktionsfel, eller alla övriga kommersiella skador eller förluster), även om denna Deltagare har meddelats om möjligheten att sådana skador uppstår.

1848 - 004 -9. Acceptera garanti eller ytterligare ansvar. Vid vidaredistribution av Verket eller därav Härledda verk kan Du välja att erbjuda, och debitera en avgift för, accepterande av support, garanti, skadeersättning eller andra ansvarsskyldigheter och/eller rättigheter som överensstämmer med denna Licens. När Du accepterar sådana skyldigheter får Du dock endast agera för din egen räkning och på ditt eget ansvar, och inte agera för någon annan Deltagare, och endast om Du samtycker till att gottgöra, försvara och hålla varje Deltagare skadeslös för juridiskt ansvar som åläggs, eller anspråk som framställs mot, sådan Deltagare på grund av att Du accepterat en sådan garanti eller ytterligare förpliktelse.
