NÁVOD NA OBSLUHU KLIPPO LB 448Q HUSQVARNA

Oznámený subjekt: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

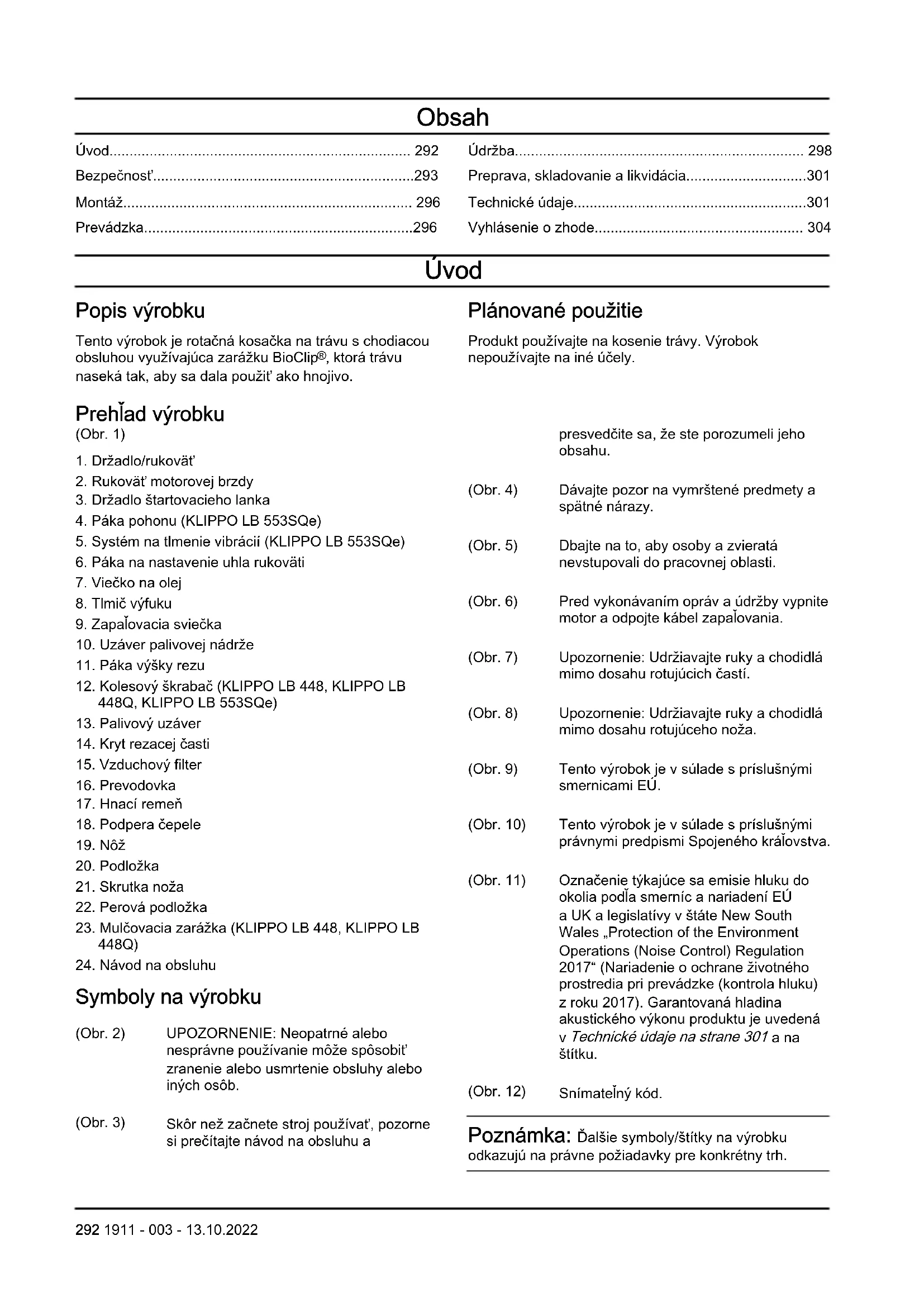

Popis výrobku		Plánované použitie
Tento výrobok je rotačná kosačka na trávu s chodiacou obsluhou využívajúca zarážku BioClip®, ktorá trávu naseká tak, aby sa dala použit’ ako hnojivo.		Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.
Prehľad výrobku(Obr. 1)			presvedčite sa, že ste porozumeli jeho obsahu.
1. Držadlo/rukovát’
2. Rukovát’ motorovej brzdy		(Obr. 4)	Dávajte pozor na vymrštené predmety a spätné nárazy.
3. Držadlo štartovacieho lanka
4. Páka pohonu (KLIPPO LB 553SQe)		(Obr. 5)	Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti.
5. Systém na tlmenie vibrácií (KLIPPO LB 553SQe)
6. Páka na nastavenie uhla rukoväti
7. Viečko na olej		(Obr. 6)	Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapalovania.
8. Tlmič výfuku
9. Zapaľovacia sviečka		(Obr. 7)	Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí.
10. Uzáver palivovej nádrže
11. Páka výšky rezu		(Obr. 8)	Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža.
12. Kolesový škrabač (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)
13. Palivový uzáver		(Obr. 9)	Tento výrobok je v súlade s príslušnými smernicami EU.
14. Kryt rezacej časti
15. Vzduchový filter		(Obr. 10)	Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.
16. Prevodovka
17. Hnací remeň
18. Podpera čepele		(Obr. 11)	Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EU a UK a legislativy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 301 a na štítku.
19. Nôž
20. Podložka
21. Skrutka noža
22. Perová podložka
23. Mulčovacia zarážka (KLIPPO LB 448, KLIPPO LB 448Q)
24. Návod na obsluhu
Symboly na výrobku
(Obr. 2)	UPOZORNENIE: Neopatrné alebo nesprávne používanie môže spôsobit’ zranenie alebo usmrtenie obsluhy alebo iných osôb.	(Obr. 12)	Snímatelný kód.
(Obr. 3)	Skôr než začnete stroj používat’, pozorne si prečítajte návod na obsluhu a	Poznámka: Ďalšie symboly/štítky na výrobku odkazujú na právne požiadavky pre konkrétny trh.

Štítky na výrobku, iba pre Austráliu a Nový Zéland

(Obr. 13)

Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža.

Emisie Euro V

VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.
• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovat' rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými lekárskymi prístrojmi poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.
• Vždy zachovávajte opatrnost' a riad'te sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používat', výrobok nepoužívajte a

pred pokračovaním v práci sa porad'te s predajcom spoločnosti Husqvarna.

• Myslite na to, že operátor bude zodpovedný za nehody zahrňajúce iné osoby alebo ich majetok.
• Výrobok udržiavajte čistý. Uistite sa, že sú symboly a emblémy čitatelné.
• Nedovolte, aby výrobok použivali iné osoby, pokiaš sa neuistíte, že si prečitali tento návod na obsluhu a porozumeli jeho obsahu.
• Nedovoľte, aby výrobok používali deti.
• Deti držte v bezpečnej vzdialenosti od pracovnej oblasti Vyžaduje sa neustála prítomnost' zodpovednej dospelej osoby.
• Nedovolte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny.
• Osoby so zníženými fyzickými alebo duševnými schopnost'ami musia byt' počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnost' zodpovednej dospelej osoby.
• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitost', koordináciu a úsudok.
  • Výrobok nepoužívajte, ak je poškodený.
• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnost', že bol upravený inými osobami.
• Nemeňte nastavenie regulácie otáčok motora.

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

• Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.
• Predmety, ktoré narazia na rezné zariadenie, môžu byt' vymrštené a spôsobit' poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby

okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.

• Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mat' za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.
• Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedzit' bezpečnej prevádzke výrobku.
• Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývat' prekážky.
• Kosenie trávy na svahoch môže byt' nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15°.
• S výrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu.
  • V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhlade, sa pohybujte opatrne.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používat' na iné úlohy.
• Používajte osobné ochranné pomôcky. Pozrite si čast' Osobné ochranné prostriedky na strane 294.
• Naučte sa, ako v prípade núdze rýchlo zastavit motor.
• Nikdy neštartujte motor v uzavretých priestoroch alebo v blízkosti horľavého materiálu. Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolat’ požiar.
• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správne upevnené. Nesprávne pripojený nôž sa môže uvoľnit’ a spôsobit’ poranenia osób.
• Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjst' k poškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.
• Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapaľovania od zapaľovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékolvek poškodenie alebo kontaktujte servisného zástupcu.
• Ked' je naštartovaný motor, rukovät' motorovej brzdy nesmie byt' nikdy trvalo pripevnená k rukoväti.
• Položte výrobok na stabilný, rovný povrch a naštartujte ho. Uistite sa, že sa nôž nedostane do kontaktu so zemou alebo inými predmetmi.

• Pri obsluhe vždy stojte za výrobkom.

• Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukovát' držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.

• Ked' je motor spustený, výrobok nenakláňajte.
• Pri t'ahaní výrobku smerom dozadu bud'te opatrní.
• Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnút, najprv vypnite motor a odpojte kábel zapaľovania od zapaľovacej sviečky.
• Počas obsluhy výrobku necúvajte.
• Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.
• Ked' je zapnutý motor, s výrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte.
• Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
• Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča.

Bezpečnostné pokyny pre prevádzku

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnost' zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
• Ak hladina hluku je vyššia ako 85 dB, používajte chrániče sluchu.
• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.
  • Noste dlhé odolné nohavice.
• Ked' je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

VÝSTRAHA: Skôr než budete produkt používat', prečítajte si nasledujúce výstrahy.

• Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.
• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obrát'te sa na servisného zástupcu spoločnosti Husqvarna.

Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.

- Skontrolujte kryt rezacej časti, aby ste sa uistili, že na žom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

Rukovät' motorovej brzdy slúži na zastavenie motora. Ked' rukovät' motorovej brzdy uvoľníte, motor sa zastaví.

Ak chcete motorovú brzdu skontrolovať, naštartujte motor a potom uvoľnite rukoväť motorovej brzdy. Ak sa motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy.

(Obr. 14)

Kontrola systému na tlmenie vibrácií

VÝSTRAHA: Nadmerné vystavenie vibráciám môže spôsobit' narušenie krvného obehu alebo poškodenie nervov u osôb, ktoré majú zhoršený krvný obeh. Ak máte príznaky nadmerného vystavenia vibráciám, obrát'te sa na svojho lekára. Príkladmi týchto symptómov sú: znecitlivenie, stratu citu, brnenie, pichanie, bolest', strata sily, zmeny farby alebo stavu pokožky. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach.

Systém na tlmenie vibrácií znižuje vibrácie v rukoväti počas prevádzky.

Ocelová rúrka v rukoväti a kryt rezacej časti znižujú vibrácie. KLIPPO LB 553SQe má tiež 4 jednotky na tlmenie vibrácií, ktoré sú pripojené k rukoväti.

- Skontrolujte rukovät' a jednotky na tlmenie vibrácií, aby ste sa uistili, že nedošlo k žiadnym škodám. (Obr. 15)

Kontrola chrániča remeňa (KLIPPO LB 553SQe)

Chránič remeňa znižuje riziko poranenia a zabezpečuje, aby sa poškodený hnací remeň nevymrštil von.

- Uistite sa, že chránič remeňa nie je poškodený a že je správne pripojený. (Obr. 16)

Tlmič výfuku

Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora.

Nepoužívajte produkt, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a riziko požiaru.

VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte

opatrnost' v okolí horlavých materiálov alebo výparov, aby ste nespôsobili požiar.

- Pravidelne kontrolujte, či je tlmič výfuku správne pripevnený a či nie je poškodený.

Bezpečnost' paliva

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

- Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/olej a nechajte výrobok vyschnút'.

- Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobit' poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody.

- Pri manipulácii s palivom zachovajte opatrnost'. Palivo je horlavá látka a výpary z paliva sú výbušné a môžu spôsobit' poranenia alebo smrt'.

- Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobit' poranenie. Zabezpečte dostatočné prúdenie vzduchu.

• V blízkosti paliva alebo motora nefajčite.

- Neukladajte do blízkosti paliva alebo motora teplé predmety.

- Nedopíňajte palivo, ked' je zapnutý motor.

- Pred doplňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.

- Palivo do motora nedopíňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobit' poranenie alebo smrt' v dôsledku udusenia alebo otravy oxidom uholnatým.

- Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.

- Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste dopíňali palivo do nádrže.

- Palivovú nádrž nedopĺňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže.

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

- Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi

• Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapalovania od zapalovacej sviečky.
• Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je veľmi ostrá a ľahko môže dôjst' k porezaniu.

• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobit' vážne poranenia alebo smrt'. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom.

• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.

• Vykonávajte len údržbu uvedenú v tomto návode na používanie. Všetky ostatné práce týkajúce sa údržby musí vykonávat' schválený servisný zástupca spoločnosti Husqvarna.
• Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna.
• Vymeňte všetky poškodené, opotrebované alebo zlomené diely.

Montáž

Úvod

VÝSTRAHA: Pred zostavením výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

VÝSTRAHA: Pred zostavením výrobku od zapaľovacej sviečky odpojte kábel zapaľovacej sviečky.

VAROVANIE: Uistite sa, že drôty nie sú zachytené alebo poškodené.

Montáž prípojky na mulčovanie (KLIPPO LB 448, KLIPPO LB 448Q)

1. Nakloňte výrobok dozadu so zapaľovacou sviečkou nahor.
2. Vložte kolíky prípojky na mulčovanie do otvorov z vnútornej strany krytu rezacej časti. (Obr. 22)
3. Pripevnite skrutky zástrčky mulčovania z vonkajšej strany krytu rezacej časti. (Obr. 23)

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

- Rozšírené informácie o výrobku.

- Informácie a podpora vzt'ahujúce sa na súčasti výrobku a servis.

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojit' a zaregistrovat' produkt, postupujte podla pokynov v aplikácii Husqvarna Connect.

Pred obsluhou zariadenia

1. Pozorne si prečítajte tento návod na obsluhu a uistite sa, že ste porozumeli pokynom.
2. Skontrolujte rezné zariadenie a uistite sa, že je správne upevnené a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 299.
3. Nalejte palivo do palivovej nádrže. Pozrite si kapitolu Doplňanie paliva na strane 297.
4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 299.

Dopíňanie paliva

Ak je to možné, používajte alkylátový benzín s nízkymi emisiami. Ak nemáte k dispozícii alkylátový benzín s nízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín s oktánovým číslom minimálne 90.

1. Pomalým otvorením veka palivovej nádrže uvoľnite tlak.
2. S použitím kanistra opatrne doplňte palivo. Ak sa palivo vyleje, pomocou handričky ho utrite a zvyšné palivo nechajte vyschnút'. (Obr. 24)
3. Vyčistite priestor okolo veka palivovej nádrže.
4. Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.
5. Pred spustením premiestnite výrobok minimálne 3 m od miesta, na ktorom ste doplňali palivo do nádrže.

Nastavenie výšky rezu

VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážat' o zem.

Zapnutie výrobku

1. Uistite sa, že je kábel zapaľovania pripojený k zapaľovacej sviečke.
2. Otvorte palivový ventil. (Obr. 27)
3. Stojte za výrobkom.
4. Rukovät' motorovej brzdy držte oproti hornej rukoväti. (Obr. 28)
5. Pevne uchopte rukovät' štartovacieho lanka pravou rukou.
6. Pomaly potiahnite štartovacie lanko, kým nepocítite istý odpor.
7. Silným potiahnutím naštartujte motor.

VÝSTRAHA: Štartovacie lanko si neovíjajte okolo ruky.

VAROVANIE: Štartovacie lanko úplne nerozt'ahujte. Ked' je štartovacie lanko roztiahnuté, neuvolňujte držadlo štartovacieho lanka.

Vypnutie výrobku

• Ak chcete zastavit' len pohon, uvoľnite rukovät' motorovej brzdy na malú vzdialenost'.
• Ak chcete motor zastavit', úplne uvoľnite rukovät' motorovej brzdy.
• Zatvorte palivový ventil. (Obr. 29)

Používanie pohonu na kolesách (KLIPPO LB 553SQe)

• Zatlačte páku pohonu nadol. (Obr. 30)
- Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10cm.
- Uvoľnite rukovät' motorovej brzdy na malú vzdialenost', aby ste deaktivovali pohon, napr. ked' sa pohybujte v blízkosti prekážok.

Zabezpečenie optimálnych výsledkov

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.
• Nekoste viac ako 1/3 dĺžky trávy. Najprv koste s nastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.
• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku.
• Udržiavajte kryt kosačky čistý. Nahromadenie trávy a nečistoty na vnútornej strane krytu kosačky môže viest' k horšiemu výsledku kosenia. Pozrite si čast' Čistenie externých povrchov výrobku na strane 298.

Údržba

Úvod

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnost' profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi.

Podrobnejšie informácie nájdete na stránke www.husqvarna.com.

Plán údržby

Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia.

V prípade údržby označenej symbolom * si pozrite pokyny v časti Bezpečnostné zariadenia na výrobku na strane 294.

Údržba Denne Týždenne Mesačne
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Čistenie výrobku X
Vyčistite vzduchový filter X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej časti* X
Skontrolujte rukovát' motorovej brzdy* X
Skontrolujte tlmič výfuku* X
Skontrolujte zapaľovaciu sviečku X
Skontrolujte, či hnací remeň nie je poškodený X
Vyčistite skriňu prevodovky X
V prípade modelov KLIPPO LB 448. Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 25 hodinách používania a ročne)			X
V prípade modelov KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 50 hodinách používania a ročne)			X
Vymeňte vzduchový filter X
Skontrolujte palivový systém X
Skontrolujte a nastavte pohon (lanko spojky)			X

Vykonanie všeobecnej kontroly

- Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku.

Čistenie externých povrchov výrobku

• Pomocou kefy odstráňte listy, trávu a nečistoty.

• Uistite sa, že nie je zablokované nasávanie vzduchu vo vrchnej časti motora.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor.

1. Vyskrutkujte skrutky na chrániči remeňa. (Obr. 16)

2. Potiahnite chránič remeňa dopredu a zložte ho. (Obr. 31)

3. Skontrolujte, či hnací remeň a remenica nie sú poškodené.
4. Pomocou kefy odstráňte z krytu prevodovky listy, trávu a nečistoty. (Obr. 32)

Čistenie vnútorného povrchu krytu rezacej časti

VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovať nadol, môže dôjst' k poškodeniu motora.

1. Pomocou hadice vystriekajte vnútorné povrchy krytu rezacej časti.

Kontrola rezného zariadenia

VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky.

VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je veľmi ostrá a ľahko môže dôjst' k porezaniu.

1. Skontrolujte, či sa na reznom zariadení nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.

2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnat'. Nôž nechajte nabrúsit', vymenit' a vyrovnat' v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsit' alebo sa musí vymenit'.

Výmena noža

1. Pomocou dreveného bloku zaistite nôž. (Obr. 33)
2. Demontujte skrutku noža, pružnú podložku a čepel. (Obr. 34)
3. Skontrolujte podperu a skrutku noža, či nie sú poškodené.
   a) Ak vymieňate čepel alebo podperu čepele, vymeňte aj skrutku čepele, pružnú a treciu podložku.
4. Skontrolujte hriadeľ motora a uistite sa, že nie je ohnutý.

5. Pri upevňovaní novej čepele sa uistite, že ohnuté konce smerujú ku krytu rezacej časti. (Obr. 35)

6. Umiestnite treciu podložku a čepel na podpera čepele. (Obr. 36)

7. Uistite sa, že je čepel zarovno so stredom hriadeša motora. (Obr. 37)
8. Pomocou dreveného bloku zaistite nôž. (Obr. 38)
9. Pripevnite pružnú podložku a utiahnite skrutku na ut'ahovací moment 70 Nm. (Obr. 39)
10. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte ochranné rukavice. Nôž je veľmi ostrý a ľahko môže dôjst' k porezaniu.

1. Zapnite výrobok a otestujte nôž. Ak nôž nie je správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia.

Kontrola hladiny oleja

VAROVANIE: Príliš nízka hladina oleja môže viest' k poškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja.

1. Položte výrobok na rovný povrch.
2. Odstráňte uzáver nádrže na olej s olejovou mierkou.
3. Očistite olej z olejovej mierky.
4. Ponornú mierku zasuňte celú do nádrže na olej. Utiahnite uzáver nádrže na olej, aby ste sa uistili, že poskytuje správny obraz o hladine oleja.
5. Vytiahnite olejovú mierku.
6. Skontrolujte hladinu oleja na ponornej mierke.
7. V prípade príliš nízkej hladiny doplňte motorový olej a opätovne skontrolujte hladinu oleja.

(Obr. 40)

VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej veľmi horúci. Nechajte motor vychladnút pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ju mydlom a vodou.

(Obr. 41)

1. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.
2. Odstráňte uzáver nádrže na olej.
3. Vypustite motorový olej.
   a) Pre modely so zátkou na vypustenie oleja: Pod zátku na vypustenie oleja položte nádobu na zachytenie motorového oleja.

Poznámka: Vzduchový filter, ktorý bol používaný dlhší čas, nemožno úplne vyčistiť. Vzduchový filter pravidelne vymieňajte. Poškodený vzduchový filter vždy vymeňte.

VAROVANIE: Nepoužívajte motor bez pripojeného vzduchového filtra alebo ak je vzduchový filter znečistený.

VAROVANIE: Ak vzduchový filter nie je možné úplne vyčistit' alebo je poškodený, vymeňte ho. Chybný vzduchový filter spôsobuje poškodenie motora.

VAROVANIE: Na odstránenie nečistôt nepoužívajte kefu, pretože nečistoty sa tak zatlačia do vzduchového filtra.

Čistenie vzduchového filtra (KLIPPO LB 448)

VAROVANIE: Nepoužívajte motor bez pripojeného vzduchového filtra alebo ak je vzduchový filter znečistený.

VAROVANIE: Ak vzduchový filter nie je možné úplne vyčistiť alebo je poškodený, vymeňte ho. Chybný vzduchový filter spôsobuje poškodenie motora.

VAROVANIE: Na odstránenie nečistôt nepoužívajte kefu, pretože nečistoty sa tak zatlačia do vzduchového filtra.

Kontrola zapaľovacej sviečky

VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobit' poškodenie výrobku.

• Ak má motor slabý výkon, t'ažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku.
• Ak chcete znížit' riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto:

a) Uistite sa, že voľnobežné otáčky sú správne nastavené.
b) Uistite sa, že používate správnu zmes paliva.
c) Uistite sa, že je čistý vzduchový filter.

- Ak je zapaľovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si čast' Technické údaje na strane 301. (Obr. 45)

• V prípade potreby vymeňte zapaľovaciu sviečku.

• Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené.
• Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil.

Preprava, skladovanie a likvidácia

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolat' požiar.
• Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.
• Pred uskladnením výrobku na dlhšiu dobu vyprázdnite palivovú nádrž. Palivo zlikvidujte v príslušnom zariadení na likvidáciu.
• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.
• Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.

- Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom.

Likvidácia

• Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy.
• Všetky chemikálie, ako napr. motorový olej alebo palivo, zlikvidujte v servisnom stredisku alebo v príslušnom zariadení na likvidáciu.
• Ked' už výrobok nepoužívate, pošlite ho predajcovi spoločnosti Husqvarna alebo ho zlikvidujte v recyklačnom zariadení.

Technické údaje

Technické údaje

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Motor
Značka Husqvarna Honda Husqvarna	Husqvarna
Model HS 166AP GCVx-145 HS 166A	P HS 166AP
Typ motora	Jednovalcový, 4-taktný, chladenie s núteným obe-hom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obe-hom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obe-hom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obe-hom vzduchu, OHV
Objem, cm ^3	166 145 166 166
Rýchlost', ot./min 2900 2900 2900 2900
Menovitý výkon motora, kW111	2,75 2,7 2,75 2,75
Systém zapaľovania
Zapaľovacia sviečka	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Vzdialenost' elektród, mm 0,7 – 0,8 0,7	– 0,8 0,7 – 0,8 0,7	– 0,8
Systém paliva a mazania
Typ mazania motora Rozstrekovaním oleja		Rozstrekovaním oleja	Rozstrekovaním oleja	Rozstrekovaním oleja
Objem palivovej nádrže, litre 1,5 0,9 1	5 1,5
Objem olejovej nádrže, litre 0,5 0,55 0	5 0,5
Motorový olej112	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Hmotnosť
S prázdnymi nádržami, kg 25,5 27,5 29	9,0 38,5
Emisie hluku113
Nameraná hladina akustického výko-nu, dB (A)	92 90 93 95
Zaručená úroveň hlučnosti LWA dB(A)	94 91 93 96
Úrovne hlučnosti114
Hladina akustického tlaku pri uchu obsluhy, dB (A)	81 77 79 83
Stupne vibrácií, ahveq115
Rukovät', m/s2	5,1 4,5 4,2 3,4
Rezné zariadenie
Výška rezu, mm 34 – 55 30 – 60 30 – 60 28 – 65
Šírka rezu, mm 420 480 480 530
Nôž	Mulčovanie – 42 cm5028812-10	Mulčovanie – 48 cm5028813-10	Mulčovanie – 48 cm5028813-10	Mulčovanie – 53 cm2956732-20
Pohon
Rýchlost', km/h --- 4,8

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], vyhlasujeme s plnou

zodpovednosťou, že výrobok:

Popis Kosačka na trávu
Značka Husqvarna
Typ/model KLIPPO LB	448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Smernice/Nariadenia	Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES	„týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a

technické špecifikácie: EN ISO 5395-1:2013/A1:2018,

EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO

14982:2009, EN IEC 63000:2018.

Notifikovaný orgán: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden. osvedčil zhodu so smernicou Rady

2000/14/ES, posudzovanie zhody: príloha VI.

Informácie týkajúce sa emisií hluku nájdete v časti

Claes Losdal, Manažér vývoja/Produkty pre záhradu,

Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA

Uvod.... 305

Varnost.... 306

Montaža.... 309

Delovanje....309

Vzdrževanje.... 310
