MANUAL DE UTILIZARE KLIPPO LB 448Q HUSQVARNA

Transportul, depozitarea și eliminarea....274

Date tehnice....275

Declaratie de conformitate....277

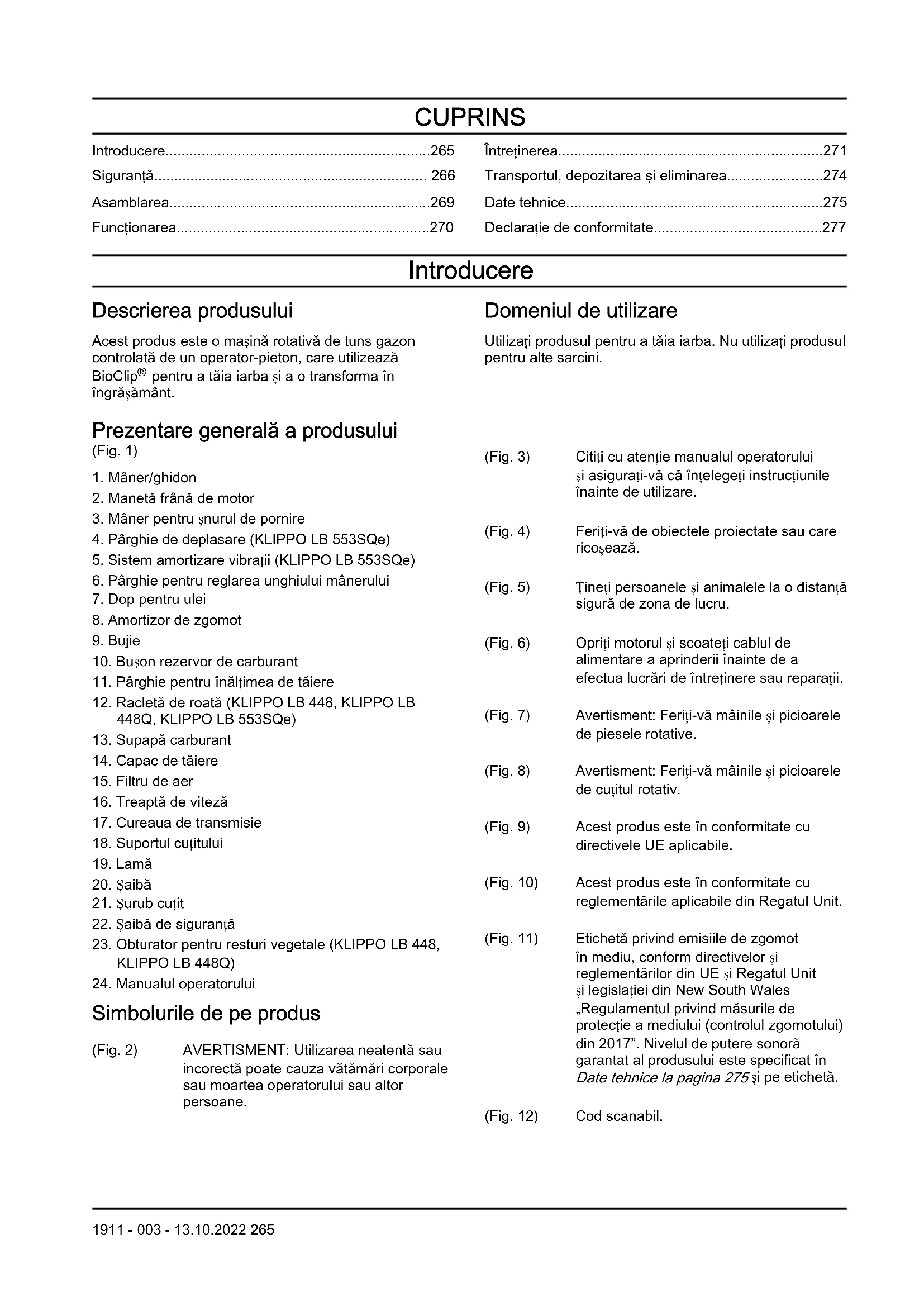

Introducere

Descrierea produsului

Acest produs este o maşină rotativă de tuns gazon controlată de un operator-pieton, care utilizează BioClip® pentru a tăia iarba și a o transforma în îngrășământ.

Prezentare generală a produsului

(Fig. 1)

1. Mâner/ghidon
2. Manetă frână de motor
3. Mâner pentru şnurul de pornire
4. Pârghie de deplasare (KLIPPO LB 553SQe)
5. Sistem amortizare vibrații (KLIPPO LB 553SQe)
6. Pârghie pentru reglarea unghiului mânerului
7. Dop pentru ulei

8. Amortizor de zgomot

9. Bujie

10. Buşon rezervor de carburant

11. Pârghie pentru înălțimea de tăiere

12. Racletă de roată (KLIPPO LB 448, KLIPPO LB 448Q, KLIPPO LB 553SQe)

13. Supapă carburant

14. Capac de tăiere

15. Filtru de aer

16. Treaptă de viteză

17. Cureaua de transmisie

18. Suportul cuțitului

19. Lamă

20. Saibă

21. Şurub cuşit

22. Șaibă de siguranță

23. Obturator pentru resturi vegetale (KLIPPO LB 448, KLIPPO LB 448Q)

24. Manualul operatorului

Simbolurile de pe produs

(Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorrectă poate cauza vătămări corporale sau moartea operatorului sau altor persoane.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

(Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

(Fig. 4) Feriți-vă de obiectele proiectate sau care ricoșează.

(Fig. 5) Tineți persoanele și animalele la o distanță sigură de zona de lucru.

(Fig. 6) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații.

(Fig. 7) Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

(Fig. 8) Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

(Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile.

(Fig. 10) Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit.

(Fig. 11) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 275 și pe etichetă.

(Fig. 12) Cod scanabil.

Nota: Alte simboluri / autocolante de pe produs se referă la cerințele legale specifice pieței.

Autocolant pe produs, numai pentru Australia și Noua Zeelandă

(Fig. 13)

Feriți-vă mâinile și picioarele de cuțitul rotativ.

Emisiile de Euro V

AVERTISMENT: în urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Proceda ți întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-I și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.
• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul.
• Tineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.
• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.
• Nu modificati setarea controlului turației motorului.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.
• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizati produsul pe pante cu înlinație mai mare de 15°.
• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiati de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 267.
• Asigurati-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.
• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixa și niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stati întotdeauna în spatele produsului atunci când îl utilizati.
• Mentineți toate roțile pe sol și tineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicati niciodată produsul când motorul este pornit. Dacă trebuie să ridicati produsul, mai întai opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Nu mergeti cu spatele în timp ce utilizati produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.
• Opriti motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curătați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Nu utilizati un produs cu dispositive de siguranță deteriorate.

- Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Manetă frână de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

(Fig. 14)

Pentru a verifica sistemul de amortizare a vibratiilor

AVERTISMENT: Expunerea prelungită la vibrații poate duce la afecțiuni circulatorii sau la deteriorarea nervilor la persoanele cu circulație sanguină deficitară. Solicitați asistență medicală dacă experimentați simptome de expunere prelungită la vibrații. Aceste simptome includ amorțeală, pierderea sensibilității tactile, furnicături, înțepături, durere, pierderea forței, modificări ale culorii sau aspectului pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi.

Sistemul de amortizare a vibrațiilor reduce vibrațiile din mâner în timpul operării.

Tubul de oțel din mâner și capacul de tăiere reduc vibrațiile. Modelul KLIPPO LB 553SQe dispune, de asemenea, de 4 unități de amortizare a vibrațiilor, montate pe mâner.

- Verificați mânerul și unitățile de amortizare a vibrațiilor pentru a vă asigura că nu prezintă daune. (Fig. 15)

Verificarea apărătorii de curea (KLIPPO LB 553SQe)

Apărătoarea de curea scade riscul de vătămare corporală și protejează împotriva proiectării la exterior a curelei de transmisie rupte.

- Asigurati-vă că apărătoarea de curea nu este deteriorată și că este montată corect. (Fig. 16)

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eşapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile.

Pentru a verifica amortizorul de zgomot

- Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.
• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.
• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu amplasati obiecte calde în apropierea carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este pornit.
• Asigurați-vă că motorul este rece înainte de a realimenta.
• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.
• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza

vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.
• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ași umplut rezervorul.
• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Gazele de eşapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriiile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.
• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.
• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.
• Înlocuiti piesele deteriorate, uzate sau defecte.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul.

Asamblarea și reglarea mânerului

1. Scoateți piulița mânerului și șaiba de pe placa de pe mânerul superior.
2. Fixați mânerul superior în poziție, deasupra mânerului inferior.

ATENTIE: Evitați prinderea sau deteriorarea cablurilor.

1. Montați șaiba și piulița mânerului. (Fig. 17)

2. Rotiți mânerul în lateral pentru a obține o poziție bună de operare atunci când folosii produsul în apropierea unui perete. (Fig. 18)

3. Ajustați mânerul la înălțimea necesară

a) KLIPPO LB 448, KLIPPO LB 448Q: Rotiți roțile de reglare de pe cadru pentru a regla mânerul pe verticală. (Fig. 19)
b) KLIPPO LB 442Q: Slăbiți piulița și ajustați mânerul pe verticală. După ce mânerul a ajuns în poziția corectă, strângeți piulița. (Fig. 20)
c) KLIPPO LB 553SQe: ridicați suportul pentru reglarea mânerului și deplasați mânerul înainte sau înapoi pentru a seta înălțimea mânerului. Înălțimea mânerului poate fi setată în 2 poziții. (Fig. 21)

Asamblarea obturatorului pentru resturi vegetale (KLIPPO LB 448, KLIPPO LB 448Q)

1. Înclinați produsul pe spate, cu bujia în sus.
2. Introduceți stifturile obturatorului pentru resturi vegetale în găuri, prin partea interioară a capacului de tăiere. (Fig. 22)
3. Ataşati şuruburile pentru obturatorul pentru resturi vegetale prin partea exterioară a capacului de tăiere. (Fig. 23)

Functionarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmati paşii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 272.
3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 270.
4. Umpleți rezervorul de ulei și verificați nivelul uleiului. Consultați Verificarea nivelului de ulei la pagina 273.

Alimentarea cu carburant

Dacă este disponibilă, folositi benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folositi benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90.

ATENTIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant pentru a elibera presiunea.
2. Umpleți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce. (Fig. 24)

3. Curățați suprafața din jurul capacului rezervorului de carburant.

4. Strânge și până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

Pentru a seta înălțimea de tăiere

Înălțimea de tăiere poate fi ajustată pe 4 niveluri pentru KLIPPO LB 442Q, 5 niveluri pentru KLIPPO LB 553SQe și 6 niveluri pentru KLIPPO LB 448, KLIPPO LB 448Q.

1. Deplasați pârghia pentru înălțimea de tăiere, pentru a reduce sau a mări înălțimea de tăiere.

a) Pentru KLIPPO LB 442Q, KLIPPO LB 448, KLIPPO LB 448Q, deplasați înainte pârghia pentru înălțimea de tăiere, pentru a mări înălțimea. Deplasați în spate pârghia pentru înălțimea de tăiere ca să scădeți înălțimea de tăiere (Fig. 25)
b) Pentru KLIPPO LB 553SQe, deplasați spre spate pârghia pentru înălțimea de tăiere pentru a mări înălțimea de tăiere. Deplasați înainte pârghia pentru înălțimea de tăiere ca să măriți înălțimea de tăiere (Fig. 26)

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțilele pot atinge solul dacă suprafața gazonului nu este plană.

Pentru a porni produsul

1. Cablul de alimentare a aprinderii trebuie să fie conectat la bujie.
2. Deschideti supapa de carburant. (Fig. 27)
3. Stati în spatele produsului.
4. Tineți maneta frânei de motor lipită de mâner. (Fig. 28)
5. Tineți mânerul şnurului de pornire cu mâna dreaptă.
6. Trageți încet de șnurul de pornire până ce simții o anumită rezistență.
7. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii.

ATENTIE: Nu întindeți complet şnurul de pornire. Nu eliberați mânerul şnurului de pornire când acesta este extins.

Oprirea produsului

• Pentru a opri doar transmisia, eliberați maneta frânei de motor pe o distanță scurtă.
• Pentru a opri motorul, eliberați complet maneta frânei de motor.
• Închideți supapa de carburant. (Fig. 29)

Utilizarea transmisiei pe roți (KLIPPO LB 553SQe)

• Apăsați pe pârghia de deplasare. (Fig. 30)
• Înainte de a trage produsul spre spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10cm.
• Eliberați maneta frânei de motor pe o distanță scurtă pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.

Obținerea rezultatelor bune

- Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de 13 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.
• Păstrați capacul de tăiere curat. Acumularea de iarbă și murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Pentru a curăța produsul la exterior la pagina 272.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiunile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguranță de pe produs la pagina 267.

Întreținere Zilnic Săptămânal Lunar
Efectuați o inspecție generală X
Examinați nivelul uleiului X
Curățați produsul X
Curățați filtrul de aer X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere* X
Examinați maneta frânei de motor* X
Examinați amortizorul de zgomot* X
Examinați bujia X
Verificați dacă există daune la cureaua de transmisie X
Curățați carcasa angrenajului X
Pentru KLIPPO LB 448. Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 25 ore de utilizare și anual)			X
Pentru KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe. Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50 ore de utilizare și anual)			X
Schimbați filtrul de aer X
Examinați sistemul de alimentare cu carburant X
Examinați și reglați transmisia (cablul de ambreiaj)			X

Pentru a efectua o inspecție generală

- Asigurați-vă că toate şuruburile și piulițele produsului sunt strânse.

Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.
• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.
• Nu utilizați o instalatie de spălare cu presiune ridicată pentru a curăța produsul.
• Dacă utilizati apă pentru a curăța produsul, nu stropiți direct către motor.

Verificarea curelei de transmisie și curățarea carcasei angrenajului (KLIPPO LB 553SQe)

1. Scoateți șuruburile de pe apărătoarea curelei. (Fig. 16)
2. Trageți apărătoarea curelei înainte și scoateți-o. (Fig. 31)
3. Verificați dacă există daune la cureaua de transmisie și fulia curelei.
4. Utilizați o perie pentru a îndepărta frunzele, iarba și murdăria din carcasa angrenajului. (Fig. 32)

Pentru a curăța suprafața interioară a capacului de tăiere

1. Asezați produsul pe o parte, cu amortizorul de zgomot în jos.

ATENTIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

1. Spălați cu apă suprafața interioară a capacului de tăiere.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Pentru a înlocui lama

1. Blocați cuțitul cu o bucată de lemn. (Fig. 33)
2. Îndepărtați bolțul cuțitului, șaiba elastică și cuțitul. (Fig. 34)
3. Verificați dacă există daune la suportul cuțitului și la bolțul cuțitului.

a) Dacă înlocuiți cuțitul sau suportul cuțitului, înlocuiți și bolțul cuțitului, șaiba elastică și șaiba de fricțiune.

1. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.

2. Când montați un cuțit nou, asigurați-vă că capetele îndoite sunt îndreptate în direcția capacului de tăiere. (Fig. 35)

3. Pozitionați șaiba de fricțiune și cuțitul pe suportul cuțitului. (Fig. 36)

4. Asigurați-vă de alinierea cuțitului cu centrul arborelui motorului. (Fig. 37)
5. Blocați cuțitul cu o bucată de lemn. (Fig. 38)
6. Montați șaiba elastică și strângeți bolțul la un cuplu de 70 Nm. (Fig. 39)
7. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Utilizați mănuși de protecție. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Verificarea nivelului de ulei

ATENTIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Aşezati produsul pe teren drept.
2. Scoateți buşonul rezervorului cu joja ataşată.
3. Curățați joja de ulei.
4. Introduceți complet joja în rezervorul de ulei. Strângeti buşonul rezervorului de ulei pentru a vă asigura că aveți o imagine corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe jojă.
7. Dacă nivelul uleiului este scăzut, completați cu ulei de motor și verificați din nou nivelul.

(Fig. 40)

Nota: Folosiți o pâlnie pentru a preveni scurgerile.

Înlocuirea uleiului de motor

AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a-l goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

(Fig. 41)

1. Scoateți cablul de alimentare a aprinderii din bujie.
2. Scoateți buşonul rezervorului de ulei.
3. Goliți uleiul de motor.

a) Pentru modelele cu bu şon de scurgere a uleiului: Puneti un recipient sub buşonul de scurgere pentru a colecta uleiul de motor.
b) Pentru modelele fără bușon de scurgere a uleiului sau dacă nu se poate pune un recipient sub bușon: Folosiți o pompă de ulei (accesoriu) pentru a goli uleiul de motor din rezervor.

1. Umpleți cu ulei de motor proaspăt de tipul recomandat în Date tehnice la pagina 275.
2. Verificați nivelul de ulei. Consultați Verificarea nivelului de ulei la pagina 273.

Filtru de aer

Nota: Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Întotdeauna înlocuiți un filtru de aer deteriorat.

Scoaterea și montarea filtrului de aer (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

AVERTISMENT: Utilizați mănuși de protectie.

1. Apăsați clemele de pe capacul filtrului de aer.
2. Scoateți cu grijă capacul filtrului de aer (A) de pe motor.
3. Scoateți filtrul de aer (B) și filtrul de spumă (C). (Fig. 42)
4. Verificați dacă filtrul de aer nu este deteriorat. Înlocuiți filtrul de aer dacă este deteriorat.
5. Curățați și examinați filtrul de aer. Consultați Curățarea filtrului de aer (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) la pagina 273.
6. Instalați în ordine inversă.

Curățarea filtrului de aer (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

ATENTIE: Nu lăsați motorul să funcționeze fără un filtru de aer atașat sau dacă filtrul de aer este murdar.

ATENTIE: Înlocuiți filtrul de aer dacă nu poate fi curățat complet sau dacă este deteriorat. Un filtru de aer defectuos duce la deteriorarea motorului.

1. Apăsați clapetele închizătorii (A), demontați capacul filtrului de aer (B) și scoateți filtrul de aer (C). (Fig. 43)
2. Loviți filtrul de aer de o suprafață dură sau suflați aer comprimat din partea curată a filtrului de aer.

ATENTIE: Nu folosiți o perie pentru a înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

1. Curățați suportul filtrului de aer (D) și capacul filtrului de aer cu o cârpă umedă.

ATENTIE: Aveți grijă să nu pătrundă murdărie în conducta de aer (E).

1. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se prinde etanș pe suportul filtrului de aer.
2. Montați capacul filtrului de aer mai întâi cu clapetele inferioare.

Curățarea filtrului de aer (KLIPPO LB 448)

ATENTIE: Nu lăsați motorul să funcționeze fără un filtru de aer atașat sau dacă filtrul de aer este murdar.

ATENTIE: Înlocuiți filtrul de aer dacă nu poate fi curățat complet sau dacă este deteriorat. Filtrul de aer defectuos cauzează deteriorarea motorului.

1. Apăsați clapetele închizătorii (A), demontați capacul filtrului de aer (B) și scoateți filtrul de aer (C). (Fig. 44)
2. Loviți filtrul de aer de o suprafață dură sau suflați aer comprimat prin filtrul de aer din partea curată a filtrului de aer.

ATENTIE: Nu folosiți o perie pentru a înlătura murdăria, deoarece aceasta împinge murdăria în filtrul de aer.

1. Curățați suportul filtrului de aer (D) și capacul filtrului de aer cu o cârpă umedă.

ATENTIE: Aveți grijă să nu pătrundă murdărie în conducta de aer (E).

1. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se etanșează pe suportul filtrului de aer.
2. Montați capacul filtrului de aer, mai întâi cu clapetele inferioare.

Pentru a verifica bujia

ATENTIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.
• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni:

a) Asigurați-vă că turația de mers în gol este corect reglată.
b) Asigurați-vă că amestecul este corect.
c) Asigurati-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 275. (Fig. 45)
• Înlocuiti bujia atunci când este necesar.

Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service.

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispositive sau boilere electrice, pot cauza un incendiu.
• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.
• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț.

Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-I la un distribuitor Husqvarna sau casați-I într-o locație de reciclare.

Date tehnice

Date tehnice

	KLIPPO LB 442Q	KLIPPO LB 448	KLIPPO LB 448Q	KLIPPO LB 553SQe
Motor
Marcă Husqvarna Honda Husqvarna H	Husqvarna
Model HS 166AP GCVx-145 HS 166AP HS 166AP
Tip de motor	Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV	Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV
Cilindree, cm ^3	166 145 166 166
Turație, rpm 2900 2900 2900 2900
Putere nominală motor, kW ^101	2,75 2,7 2,75 2,75
Sistem de aprindere
Bujie	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Spațiu electrod, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Carburant și sistem de lubrifiere
Tip de lubrifiere a motorului Stropire Stropire Stropire Stropire
Capacitate rezervor de carburant, litri 1,5 0,9 1,5 1,5
Capacitate rezervor de ulei, litri 0,5 0,5 0,5
Ulei pentru motor ^102	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30 / SAE 10W-30
Greutate
Cu rezervoare goale, kg 25,5 27,5 29	38,5
Emisii de zgomot ^103
Nivel de putere acustică, măsurat dB(A)	92	90	93	95
Nivel de putere acustică garantat LWA dB(A)	94	91	93	96
Niveluri de zgomot ^104
Nivel de presiune a sunetului la ure-chea operatorului, dB(A)	81 77 79 83
Niveluri de vibrații, a_hveq^105
Mâner, m/s ^2	5,1 4,5 4,2 3,4
Accesoriu de tăiere
Înălțime de tăiere, mm 34-55 30-60 30	-60 28-65
Lățime de tăiere, mm 420 480 480 530
Lamă	larbă mărunțită - 42 cm5028812-10	larbă mărunțită - 48 cm5028813-10	larbă mărunțită - 48 cm5028813-10	larbă mărunțită - 53 cm2956732-20
Viteza
de deplasare, km/h --- 4,8

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Mașină de tuns iarbă

Marcă Husqvarna

Tip/Model KLIPPO LB 448, KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe

Identificare Numerele de serie începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Directivă/Regula-ment	Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. a certificat conformitatea cu directiva 2000/14/CE a consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 275.

Huskvarna, 2022-11-07

$$ \Delta \cdot 2 m $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Введение.... 278

Instrucțiuni inițiale
