Vrsta izdelka	Samohodna kosilnica s sprednjim rezalnim sistemom
Znamka	Husqvarna
Model	P 524X EFI
Gorivo	Benzenski motor Kawasaki FX730V EFI, 726 cm³, 15,6 kW
Prostornina rezervoarja	21 litrov
Prenos	Hidrostatični Kanzaki KTM 23, pogon na vsa kolesa (AWD)
Največja hitrost naprej	13 km/h
Največja hitrost nazaj	9 km/h
Širina košnje	Od 1.120 do 1.370 mm, odvisno od rezalnega ohišja
Višina košnje	Od 25 do 100 mm, odvisno od ohišja, nastavljivo
Teža brez rezalnega ohišja	437 kg
Tlak v pnevmatikah	1,0 bar (14,5 PSI) vsa kolesa
Električni sistem	12 V, baterija 24 Ah, električni zagon
Žarometi	LED z delovnimi in cestnimi lučmi
Zaslon	Digitalna instrumentna plošča z urnimi števci, indikatorji
Glavne funkcije	Električno dvigovanje ohišja, Husqvarna Connect, Bluetooth, OPC, ROPS
Varnost	ROPS varnostni lok, varnostni pas, parkirna zavora, nadzor prisotnosti voznika
Vzdrževanje	Redno čiščenje, menjava olja motorja in menjalnika, zračni filter, svečka
Zajamčena raven hrupa	Do 105 dB(A) glede na ohišje
Garancija	Garancija proizvajalca, pogoji v pooblaščenem servisu

Pogosto zastavljena vprašanja - P 524X EFI HUSQVARNA

Kako zagnati motor modela P 524X EFI?

Zategnite parkirno zavoro, izklopite PTO (pritisnite gumb), postavite ročico za plin v srednji položaj, nato obrnite ključ v položaj za zagon. Ko motor zagori, spustite ključ. Pustite motorju, da se segreva 3 do 5 minut pri polovičnem plinu, preden ga obremenite.

Kako nastaviti višino košnje?

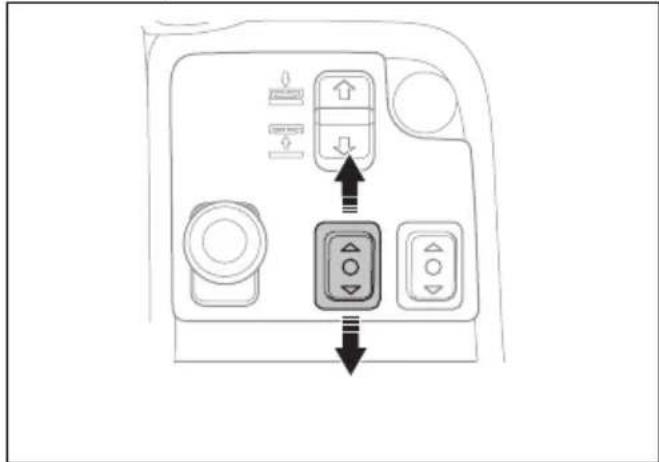

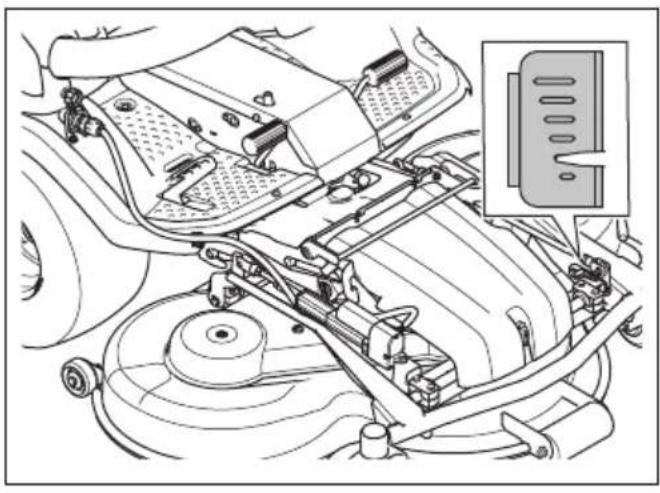

Pri rezalnih ohišjih X (C112X, C122X, R137X) uporabite levo funkcijsko tipko sprednjih priključkov: pritisnite zgornji del za zmanjšanje višine, spodnji del za povečanje. Oznake na ohišju kažejo izbrano višino. Pri standardnih ohišjih najprej dvignite ohišje, zategnite parkirno zavoro, nato ročno prilagodite ročico za nastavitev.

Kolikšna je prostornina rezervoarja za gorivo?

Rezervoar ima prostornino 21 litrov. Uporabite neosvinčeni bencin z oktanskim številom najmanj 95 (največ 10 % etanola). Ne polnite preveč; pustite vsaj 2,5 cm praznega prostora.

Kako vzdrževati zračni filter?

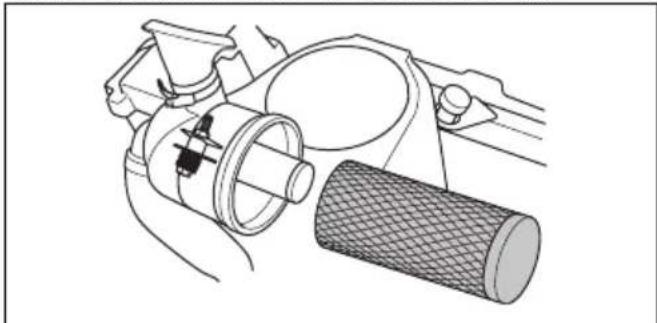

Očistite zračni filter vsakih 40 ur ali enkrat na teden. Odstranite pokrov motorja, popustite gumbe pokrova filtra, vzemite kartušo in jo očistite s potrkljanjem po trdi podlagi ali s pihanjem s stisnjenim zrakom (z notranje strani). Po potrebi zamenjajte notranji filter. Nikoli ne zaženite motorja brez zračnega filtra.

Kateri varnostni pripomočki so prisotni?

Izdelek je opremljen z varnostnim lokom ROPS, varnostnim pasom, parkirno zavoro, nadzorom prisotnosti voznika (OPC) in gumbom PTO. Nikoli ne onemogočajte teh pripomočkov. Varnostni pas uporabljajte le, ko je ROPS dvignjen.

Kako prevažati kosilnico?

Uporabite homologirani priklopnik. Zategnite parkirno zavoro, spustite rezalno ohišje v prosti položaj in pritrdite izdelek s 4 odobrenimi trakovi na transportna ušesa. Namestite zagozde za kolesa. Pred vleko na kratke razdalje pri nizki hitrosti izklopite hidrostatični prenos.

Kaj storiti, če je baterija prazna?

Napolnite baterijo s standardnim polnilnikom (12 V). Ne uporabljajte pospeševalnika polnjenja. Pred zagonom vedno odklopite polnilnik. Za nujni zagon uporabite kabelske sponke tako, da povežete pozitivni pol prazne baterije s pozitivnim polom pomožne baterije, nato pa negativni pol z maso šasije.

Kako očistiti izdelek?

Očistite takoj po uporabi s krtačo in tekočo vodo (cev). Ne uporabljajte visokotlačnega čistilnika. Izogibajte se usmerjanju vode na električne komponente in ležaje. Rezalno ohišje očistite v vzdrževalnem položaju. Po pranju nekaj časa zavrtite ohišje, da odstranite preostalo vodo.

Katero olje je priporočeno za motor?

Uporabite motorno olje razreda API CD ali višjega, viskoznosti SAE 10W-40. Prostornina s filtrom je 2,1 litra, brez filtra 1,8 litra. Pred vsako uporabo preverite nivo.

Kako shraniti kosilnico izven sezone?

Skrbno očistite stroj, izpraznite rezervoar za gorivo ali dodajte stabilizator, zamenjajte motorno olje, odstranite in napolnite baterijo, namažite vse mazalne točke. Shranite na čistem in suhem mestu, zaščitenem pred vremenskimi vplivi. Pokrijte s ponjavo.

NAVODILA ZA UPORABO P 524X EFI HUSQVARNA

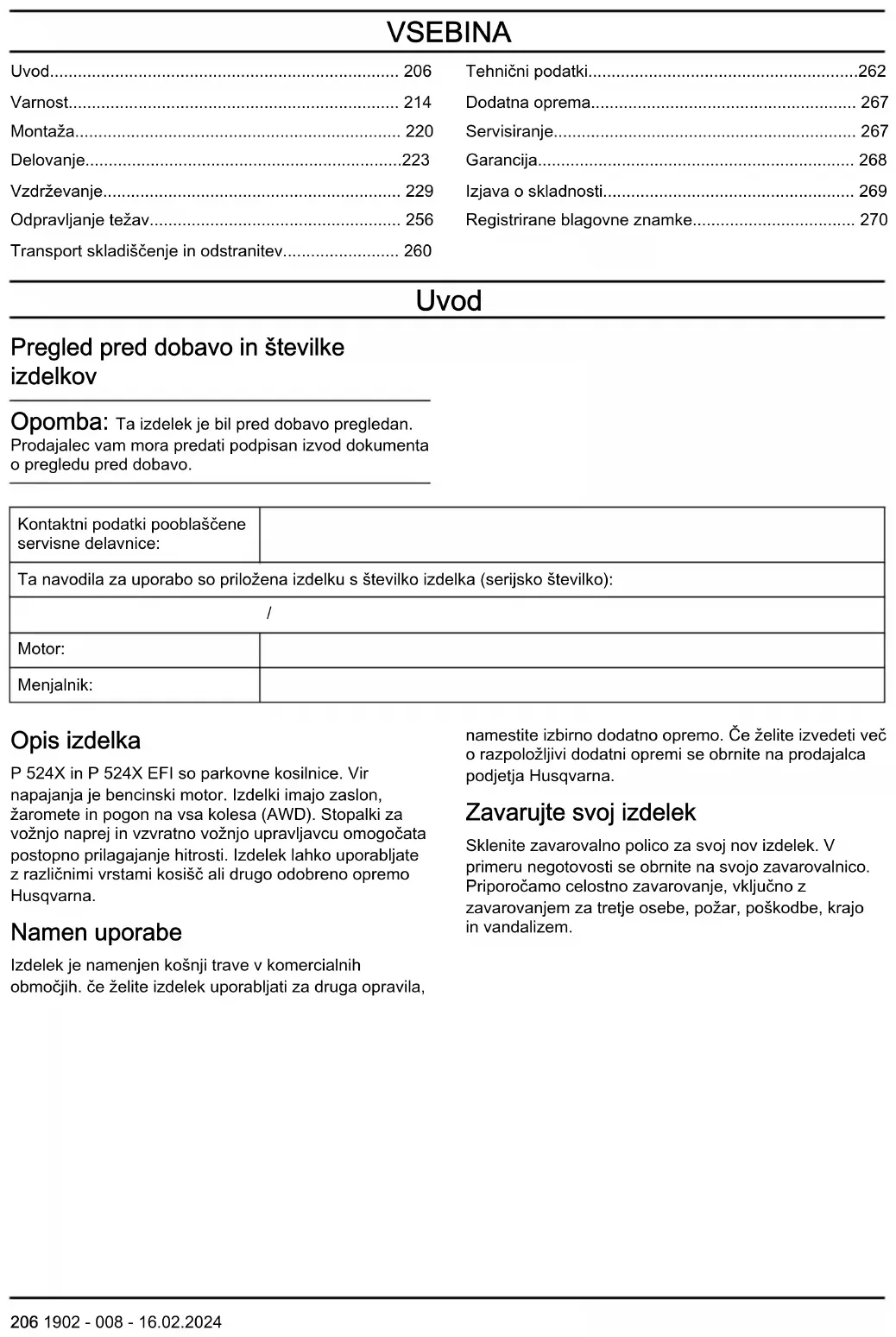

Uvod	206
Varnost	214
Montaža	220
Delovanje	223
Vzdrževanje	229
Odpravljanje težav	256
Transport skladiščenje in odstranitev	260

Tehnični podatki	262
Dodatna oprema	267
Servisiranje	267
Garancija	268
Izjava o skladnosti	269
Registrirane blagovne znamke	270

Uvod

Pregled pred dobavo in številke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko):
/
Motor:
Menjalnik:

Opis izdelka

P 524X in P 524X EFI so parkovne kosilnice. Vir napajanja je bencinski motor. Izdelki imajo zaslon, žaromete in pogon na vsa kolesa (AWD). Stopalki za vožnjo naprej in vzvratno vožnjo upravljavcu omogočata postopno prilagajanje hitrosti. Izdelek lahko uporabljate z različnimi vrstami kosišč ali drugo odobreno opremo Husqvarna.

Namen uporabe

Izdelek je namenjen košnji trave v komercialnih območjih. će želite izdelek uporabljati za druga opravila,

namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

1. Stopalka za vožnjo naprej
2. Stopalka za vožnjo nazaj
3. Zaslon
4. Sprednja električna vtičnica AUX, 12 V (dodatna oprema)
5. Držalo za pijačo
6. Ročaj (dodatna oprema)
7. Električno dvigalo za kosišče
8. Funkcijski gumb za sprednjo dodatno opremo (dodatna oprema)
9. Gumb kardanskega pogona
10. Kontaktni ključ
11. Ročica za plin
12. Stikalo žarometov
13. Stikalo opozorilne luči (dodatna oprema)
14. Stikalo za vtičnico, 12 V
15. Stikalo za vtičnico AUX, 12 V (dodatna oprema)

16. Električna vtičnica, 12 V

17. Funkcijski gumb za zadnjo dodatno opremo (dodatna oprema)

18. Ročica čoka (P 524X)
19. Zadnja električna vtičnica AUX, 12 V (dodatna oprema)
20. Obvodni ventil za zadnji menjalnik
21. Zadnje opozorilne luči (dodatna oprema)
22. Držala za jermene
23. Vodila
24. Sistem za zaščito pri prevračanju (ROPS)
25. Varnostni pas
26. Pokrovček rezervoarja za gorivo
27. Ročica za nastavitev sedeža
28. Obvodni ventil za sprednji menjalnik
29. Zaklep parkirne zavore
30. Parkirna zavora
31. Sprednja opozorilna luč (dodatna oprema)
32. Orodje

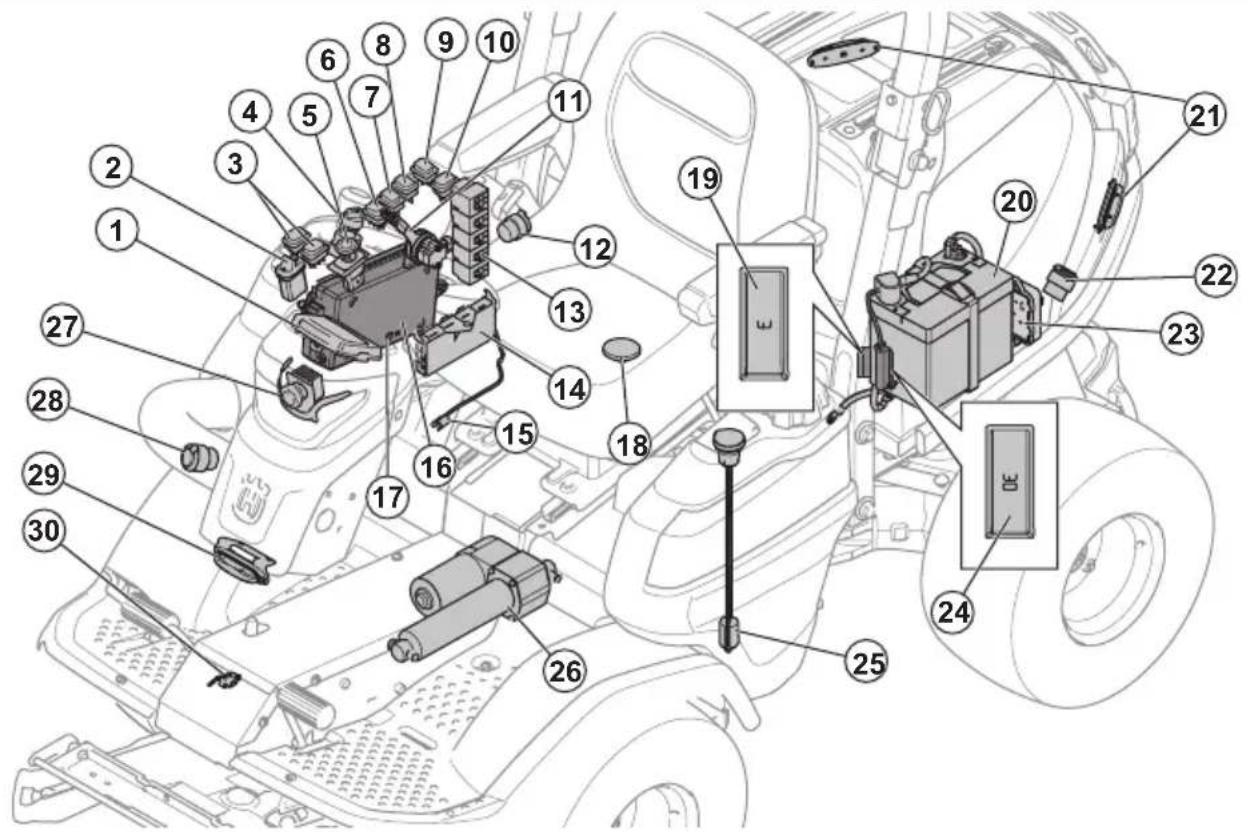

1. Zaslon
2. Funkcijski gumb za dvigalo kosišča
3. Funkcijski gumb za sprednjo dodatno opremo (dodatna oprema)
4. Kontaktni ključ
5. Gumb kardanskega pogona
6. Stikalo žarometov
7. Stikalo opozorilne luči (dodatna oprema)
8. Stikalo za vtičnico, 12 V
9. Stikalo za vtičnico AUX, 12 V (dodatna oprema)
10. Funkcijski gumb za zadnjo dodatno opremo (dodatna oprema)
11. Uravnavanje plina EFI (P 524X EFI)
12. Električna vtičnica, 12 V
13. Releji
14. Kontrolna enota kosilnice
15. Senzor temperature za hidravlično olje
16. Krmilna enota
17. Servisni priključek
18. Stikalo OPC
19. Varovalka za 12 V napajanje pomnilnika do krmilnega modula kosilnice, 3 A
20. Akumulatorska baterija
21. Zadnja opozorilna luč (dodatna oprema)
22. Zadnja električna vtičnica AUX, 12 V (dodatna oprema)

23. Kontrolna enota EFI (P 524X EFI)

24. Varovalka za dvigalo kosišča z električnim sprožilnikom, 30 A

25. Senzor nivoja goriva
26. Električni dvig kosišča sprožilnika
27. Žarometi
28. Sprednja električna vtičnica AUX, 12 V (dodatna oprema)
29. Sprednja opozorilna luč (dodatna oprema)
30. Stikalo parkirne zavore

Električne vtičnice

Izdelek je opremljen z naslednjimi električnimi vtičnicami:

• Električna vtičnica, 12 V
- Električna vtičnica AUX, 12 V, sprednja (dodatna oprema)
- Električna vtičnica AUX, 12 V, zadnja (dodatna oprema)

Če želite najti varovalke za električne vtičnice, glejte Pregled varovalk na strani 237.

Za iskanje električnih vtičnic glejte Pregled električnega sistema na strani 208.

Električne vtičnice vklopite z glavnim stikalom na nadzorni plošči.

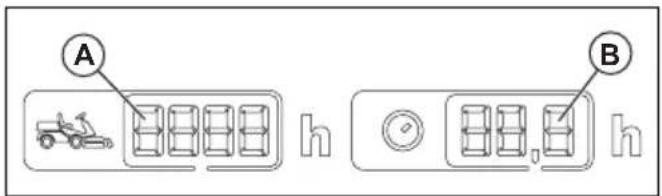

Števec ur

Izdelek ima na zaslonu 2 števca ur. Števca ur prikazujeta, kakšen je skupen čas obratovanja motorja (A) in v določenem obdobju obratovanja (B). Zadnja števka števca delovnih ur za obdobje delovanja prikazuje desetino ure (6 minut).

Čas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne beleži.

Opomba: Skupni števec delovnih ur (A) prikazuje samo polne ure.

Opomba: Čas delovanja je čas, ko je motor vklopljen 1 day. Novo obdobje obratovanja se prične, će je bil motor izklopljen vsaj 6 h.

A B h 88,8 h

Krmilni modul kosilnice

Izdelek ima krmilni modul kosilnice, ki uporabniku posreduje informacije o izdelku. Informacije so prikazane na zaslonu instrumentne plošče. Glejte Zaslon na strani 211.

Zaradi krmilnega modula kosilnice se lahko servisni center pri popravilu poveže z izdelkom.

Husqvarna Connect

Izdelek ima brezžično tehnologijo in se lahko poveže s prenosnimi napravami, ki imajo nameščeno aplikacijo Husqvarna Connect. Aplikacija Husqvarna Connect je brezplačna za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Funkcijo zaklepa in odklepa, s katero preprečite nepooblaščenim osebam upravljanje z izdelkom.
  • Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ je storitev v oblaku, ki upravljavcu komercialne skupine strojev omogoča pregled nad vsemi izdelki. Za več informacij o storitvi Husqvarna Fleet Services™ si oglejte www.husqvarna.com.

Za združevanje izdelka s storitvijo Husqvarna Fleet Services™

1. Prenesite aplikacijo Husqvarna Fleet Services ™ v mobilno napravo.

2. Prijavite se v aplikacijo Husqvarna Fleet Services ^TM .

3. Za združevanje izdelka z aplikacijo Husqvarna Fleet Services™ sledite zgornjim navodilom.

Gumb za kardanski pogon

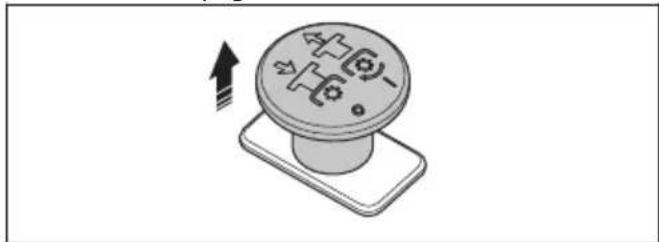

Z gumbom kardanskega pogona vklopite in izklopite sklopeko za kardanski pogon, kosišče ali drugo opremo, ki je z njo povezana. Za vklop pogona rezil morajo biti izpolnjeni ustrežni pogoji za zagon. Ustrezno zračno režo si oglejte poglavje Pregled pogojev delovanja na strani 217.

- Za vklop pogona rezil ali druge opreme povlecite gumb za kardanski pogon navzven.

- Za izklop pogona rezil ali druge opreme potisnite gumb za kardanski pogon navznoter.

Delovna luč sveti še 3 minute po tem, ko kontaktni ključ premaknete v položaj STOP. Ko so žarometi vklopljeni, je na zaslonu prikazan simbol žarometov. Glejte, Zaslon na strani 211.

Stopalki za vožnjo naprej in vožnjo nazaj

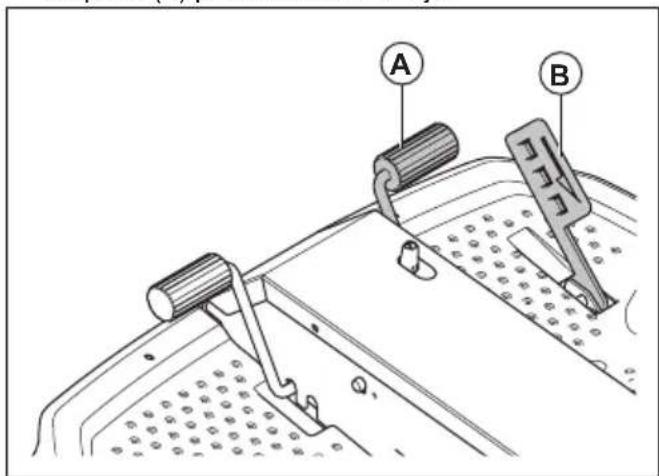

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.

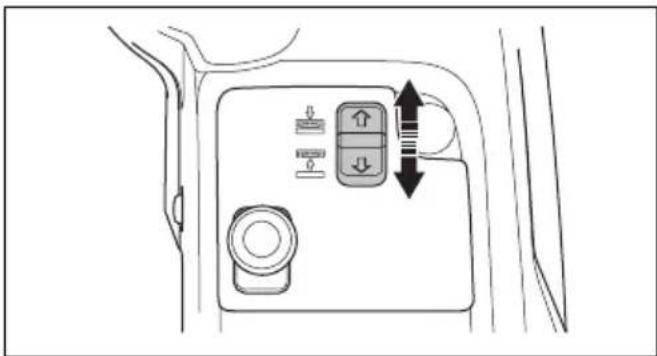

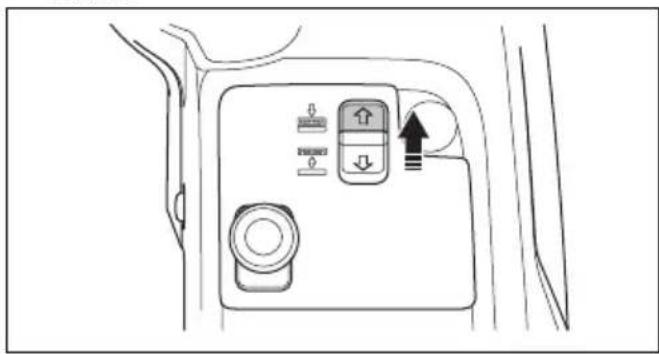

Stikalo za električno dvigalo kosišča

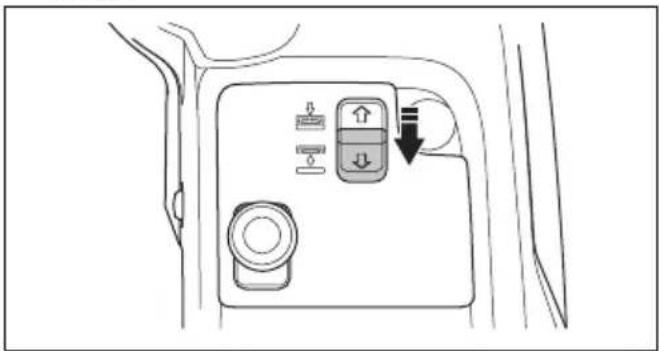

Stikalo upravlja električno dvigalo. Z električnim dvigalom dvignete in spustite kosišče v ustrezen položaj.

Stikalo nima nastavljenega položaja. Povlecite stikalo električnega dvigala nazaj, da dvignete kosišče. Potisnite stikalo električnega dvigala naprej, da spustite kosišče. Kosišče lahko vedno dvignete ali spustite, ko je kontaktni ključ v položaju ON.

Kosišče mora biti pri košnji trave vedno v plavajočem položaju. Plavajoči položaj omogoča, da kosišče sledi različnim ravnem tal.

Kosišča za ta izdelek so kosišča Combi in kosišče R137. Kosišča so na voljo tudi kot modeli X, ki omogočajo nastavitev višine košnje na nadzorni plošči. Glejte, Tehnični podatki na strani 262.

Kosišča delujejo z vložkom za mulčenje ali izmetom na zadnji strani. Če kosišča uporabljate z vložkom za mulčenje, je trava razrezana na manjše kose, ki postanejo gnojilo za trato. Če vložek za mulčenje odstranite, kosišča travo izvržejo na zadnji strani. Kosišča Combi so posebej izdelane za uporabo z vložkom za mulčenje, medtem ko je kosišče R137 posebej izdelano za izmet na zadnji strani.

Zaslon

Zaslon na instrumentni plošči prikazuje informacije o stanju izdelka.

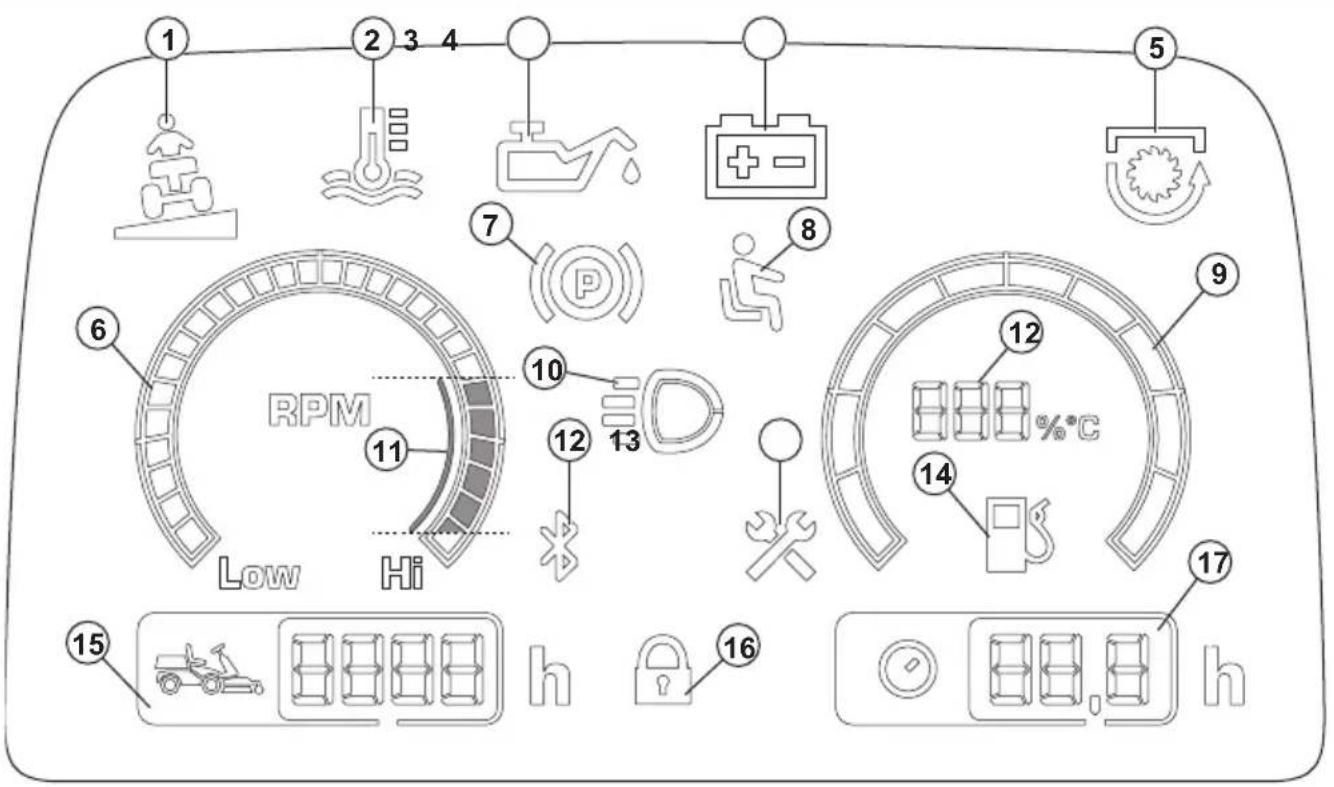

1 2 3 4 5 6 RPM Low Hi 7 (P) 8 10 11 12 13 12 14 15 16 17 h h,8 h

1. Indikator strmine
2. Indikator temperature olja menjalnika
3. Indikator tlaka motornega olja
4. Indikator napolnjenosti akumulatorske baterije
5. Indikator PTO
6. Merilnik hitrosti
7. Indikator parkirne zavore
8. Ročica za nadzor prisotnosti uporabnika (OPC)
9. Merilnik za gorivo
10. Indikator delovne luči ali dolge luči
11. Priporočeno število vrtljajev/minuto med uporabo izdelka
12. Bluetooth®
13. Indikator za servis
14. Merilnik za gorivo, merjeno v korakih po 5 %

Opomba: Če je indikator temperature olja menjalnika vklopljen, je na merilniku za gorivo prikazana temperatura olja menjalnika.

1. Števec ur. Skupni čas delovanja v urah.
2. Digitalni zaklep
3. Števec ur. Število delovnih ur/dan.

Opomba: Prikaz na zaslonu se lahko razlikuje med različnimi modeli.

Opomba: Ko kontaktni ključ obrnete iz položaja STOP v položaj ON, vsi simboli za trenutek zasvetijo. Nato svetijo samo simboli funkcij, ki delujejo.

Simboli na izdelku

OPOZORILO: Bodite previdni in uporabljajte izdelek pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s pokrovom.

Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.

Opozorilo: nevarnost poškodb zaradi stisnjenja.

Opozorilo: nevarnost poškodb zaradi stisnjenja. Dvižne ročice se bodo premaknile z veliko silo, zato se izogibajte stiku s telesom.

Pazite na leteče in odbite predmete.

Vroča površina.

Osebe naj se zadržujejo na varni razdalji.

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte, Košnja na klančinah na strani 218.

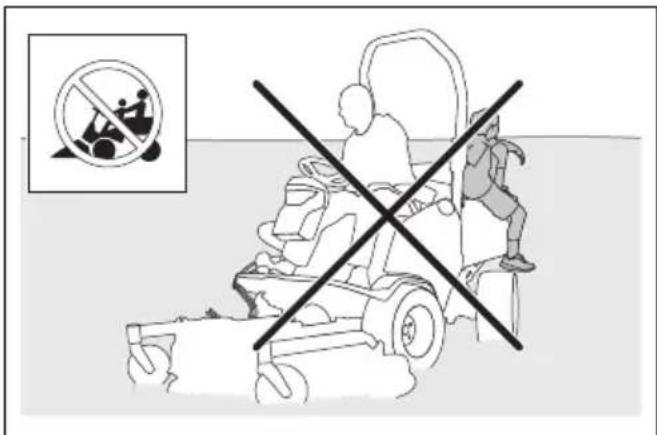

Na izdelku ali opremi ne zadržujte potnikov.

Nevarnost prevrnitve.

Zapeljite naprej.

Zapeljite vzvratno.

Stopalka parkirne zavore.

Parkirna zavora.

Izdelek je v skladu z veljavnimi predpisi CE.

Izdelek je v skladu z veljavnimi direktivami ZK.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 262 in na oznaki.

Vedno nosite homologirano zaščitno opremo za sluh.

Izklopite motor in odstranite kabel vžigalne svečke, šele nato opravite popravila ali vzdrževalna dela.

Izklop motorja.

Vklop motorja.

Zagon motorja.

Število vrtljajev motorja – veliko.

Število vrtljajev motorja – majhno.

Čok P 524X.

Gorivo.

Najv. 10 % etanola.

Transportni položaj za kosišče.

Delovni položaj za kosišče.

Izvlecite gumb za kardanski pogon.

Pritisnite gumb za kardanski pogon.

AUX za zadnjo izhodno moč.

AUX za sprednjo izhodno moč.

Nivo olja.

Bralna koda.

Največja dovoljena navpična sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 262 in na oznaki.

Največja dovoljena vodoravna sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 262 in na oznaki.

Ko je struktura ROPS prikloplje-na, vedno uporabljajte varnostni pas.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

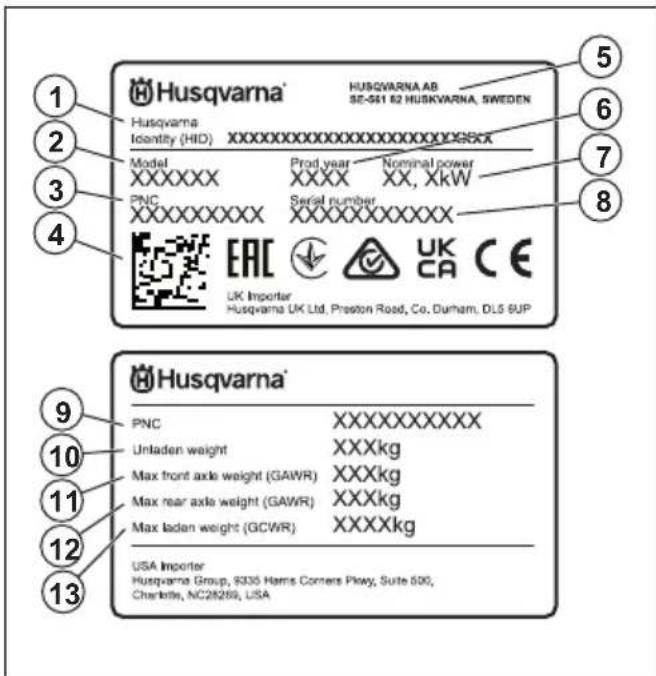

Tipska ploščica

1. Identiteta Husqvarna (HID) s številko izdelka, tovarno in linijo, datumom, zaporedno številko in kontrolno številko
2. Ime modela
3. Koda izdelka (PNC)
4. Bralna koda
5. Proizvajalec in naslov proizvajalca
6. Leto izdelave
7. Nazivna moč
8. Serijska številka z datumom, letom, tednom izdelave in zaporedno številko
9. Koda izdelka (PNC)
10. Teža izdelka, brez obremenitve

11. Največja dovoljena obremenitev sprednje preme (GAWR)

12. Največja dovoljena obremenitev zadnje preme (GAWR)

13. Teža največje obremenitve (GCWR)

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Škoda izdelka

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti.

OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem

medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.
• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
  • Naučite se prepoznati varnostne oznake.
• Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, če obstaja nevarnost strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
• Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je lahko določena z lokalnimi zakoni.
• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Ne spreminjajte nastavitve števila vrtljajev motorja.
• Izdelek vedno parkirajte na ravni površini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.

• Opazujte otroke in zaustavite izdelek, če se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.

• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.

• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpežno obutev, ki ne drsi. Priporočamo obutev z ojačano konico. Ne bodite bosi ali nosite odprtih čevljev.

• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
  • V bližini imejte opremo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Zaščitna struktura proti prevračanju (ROPS)

Zaščitna struktura proti prevračanju (ROPS) je zaščitni okvir, ki zmanjšuje nevarnost poškodb pri prevrnitvi izdelka. Kadar izdelek upravljate na klancu, uporabite strukturo ROPS in varnostni pas.

Varnostni pas

Varnostni pas preprečuje poškodbe v primeru nesreč ali prevrnitve izdelka. Varnostni pas uporabljajte le, ko je struktura ROPS vklopljena. Prepričajte se, da je varnostni pas pravilno nameščen in ni poškodovan.

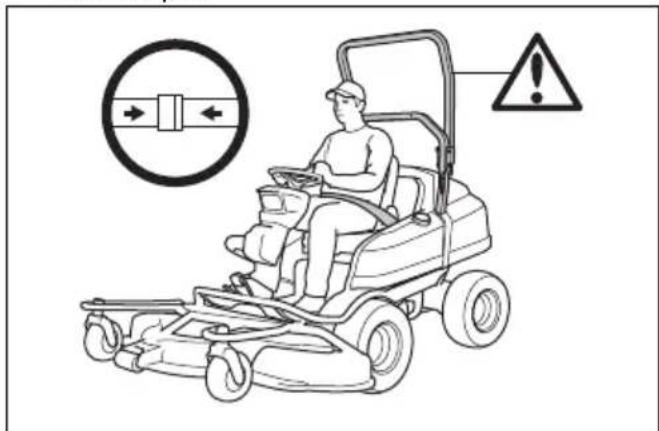

Vklop in izklop strukture ROPS

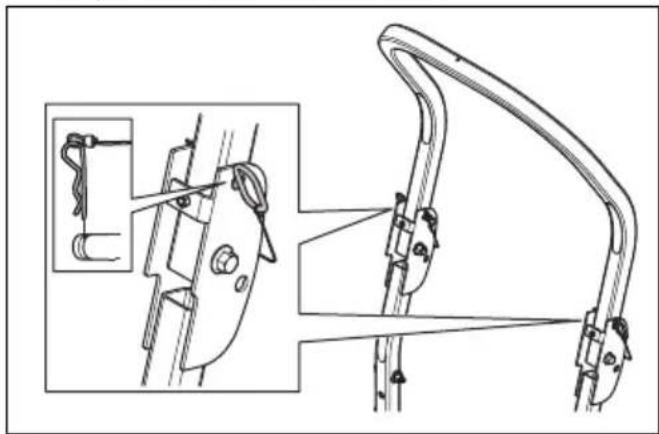

- Odstranite zatiča, ki držita strukturo ROPS in jo zložite v smeri nazaj, da jo izklopite. Strukturo ROPS vklopite v obratnem vrstnem redu.

- Ne uporabljajte varnostnega pasu, če je struktura ROPS izklopljena.

- Ko je struktura ROPS vklopljena, vedno uporabljajte varnostni pas.

- Prepričajte se, da je struktura ROPS pravilno nameščena in ni poškodovana.

Nastavitev enot za blaženje tresljajev na strukturi ROPS Struktura ROPS ima 4 enote za blaženje tresljajev, ki preprečujejo tresljaje in hrup strukture ROPS.

1. Odklopite strukturo ROPS. Glejte, Vklop in izklop strukture ROPS na strani 216.
2. Obračajte zgornje enote za blaženje tresljajev, dokler se struktura ROPS ne premika več.

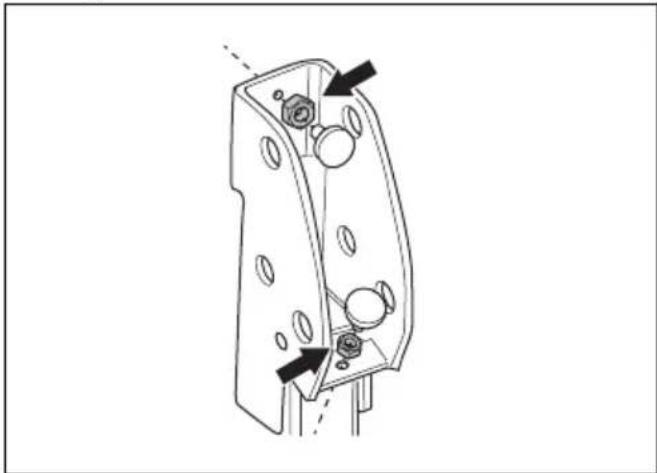

1. Zategnite matice števca.

Ročica za nadzor prisotnosti uporabnika (OPC)

OPC se vklopi, ko upravljavec vstane s sedeža. Indikator OPC na zaslonu zasveti. OPC vklopi varnostni tokokrog. Glejte Pregled pogojev delovanja na strani 217.

Preverjanje kontaktnega ključa

• Zaženite in zaustavite motor, da preverite kontaktni ključ. Glejte, Zagon motorja (P 524X) na strani 224 in Zaustavitev motorja na strani 228.
• Ko kontaktni ključ obrnete v položaj za zagon, se mora motor zagnati.
• Ko kontaktni ključ obrnete v položaj za zaustavitev, se mora motor nemudoma zaustaviti.

Pregled pogojev delovanja

Pogoji delovanja so:

• Motor je mogoče zagnati le, će je pogon rezil izklopljen.
• Motor je mogoče zagnati le, će je aktivirana parkirna zavora.
• Pogon rezil lahko deluje le, če uporabnik sedi na sedežu.

Pogoje delovanja vsak dan preglejte.

1. Poskusite zagnati motor pri vklopljenem pogonu rezil. Če pogoji delovanja delujejo, se motor ne zažene.
2. Poskusite zagnati motor brez aktivirane parkirne zavore. Če pogoji delovanja delujejo, se motor ne zažene.
3. Zaženite motor, vklopite pogon na rezilih in vstanite s sedeža. Če pogoji delovanja delujejo, se bodo rezila v kosišču zaustavila.

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek.

2. Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.

3. Previdno pritisnite stopalko za vožnjo naprej, da se premaknite naprej.

4. Sprostite stopalko za vožnjo naprej, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za vožnjo naprej.
5. Ta postopek ponovite za stopalko za vzvratno vožnjo.

Opomba: Izdelek ima zavoro, ki se vklopi, ko sprostite stopalke. Če želite hitreje zmanjšati hitrost, pritisnite drugo stopalko.

1. Prepričajte se, da se izdelek ne premika, ko stopalki za vožnjo naprej in vožnjo nazaj nista vklopljeni.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Aktivacija in sprostitev parkirne zavore na strani 228.

Dušilnik

Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika.

Izdelka ne uporabljajte, če dušilnik ni nameščen ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Košnja na klančinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanja. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti od vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Ne spuščajte se po pobočju z dvignjenim kosiščem.
• Izdelka ne upravljajte na pobočjih z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na pobočju.
• Po pobočjih vozite brez ustavljanja in počasi.
• Hitrosti ali smeri ne spreminjajte sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strmega pobočja ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.

- Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.

Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.
• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 262.

KG

• Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.
• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.
• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.
• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
• Pred polnjenjem goriva se motor mora ohladiti.
  • Med polnjenjem goriva ne kadite.
• Goriva ne polnite v bližini isker ali odprtega ognja.
• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.

• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.

• Gorivo shranjujte le v odobrenih posodah.

• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.
- V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
- Baterijo shranjujte zunaj dosega otrok.
- Baterijo polnite v prostoru z dobrim zračnim pretokom.
- Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
- Zamenjane baterije zavrzite. Glejte Odstranitev na strani 261.
- Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

Varnost pri transportu

• Za transport izdelka uporabite odobreno transportno vozilo.
• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.
• Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Prevoz na strani 260.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni površini.
  • Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
• Kosišče je izklopljeno.

- Vžigalni kabli so odstranjeni z vžigalnih svečk.

OPOZORILO: Izpušni plini iz motorja vsebujejo ogljikov monoksid, ki je strupen in zelo nevaren plin brez vonja. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 229.
• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.
• Motorja ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih se ali vročih delov.

• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.

• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

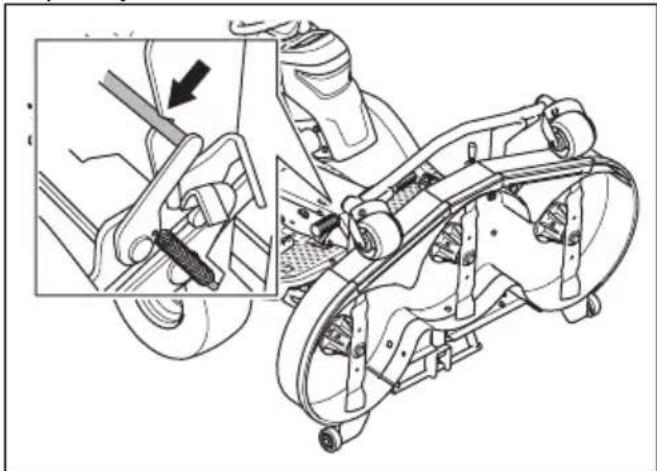

• Kosišče za čiščenje vedno premaknite v servisni položaj. Za dostop do kosišča izdelka ne parkirajte v bližini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjajte nastavitev krmilnikov. Če je število vrtljajev motorja previsoko, se lahko deli izdelka poškodujejo. Glejte, Tehnični podatki na strani 262 za najvišje število vrtljajev motorja.
• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

OPOZORILO: Ne dotikajte se hidravličnih cevi. Lahko pride do poškodb na koži zaradi uhajanja hidravlične tekočine pod tlakom.

Montaža

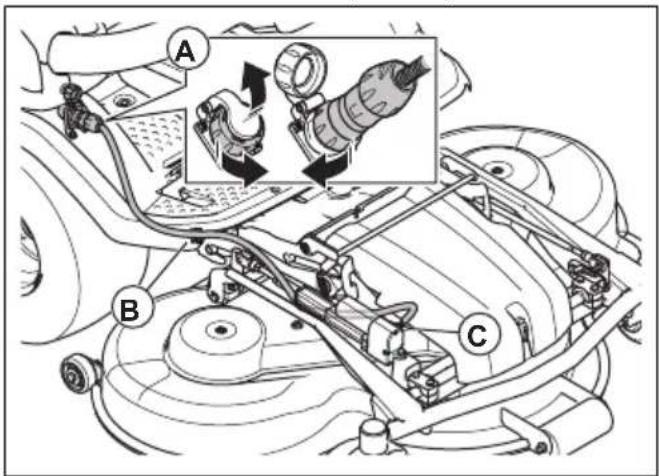

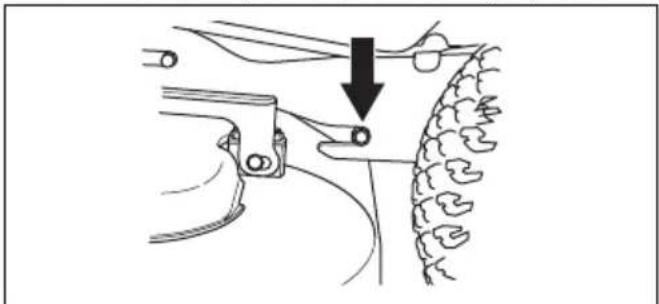

Nameščanje kosišča

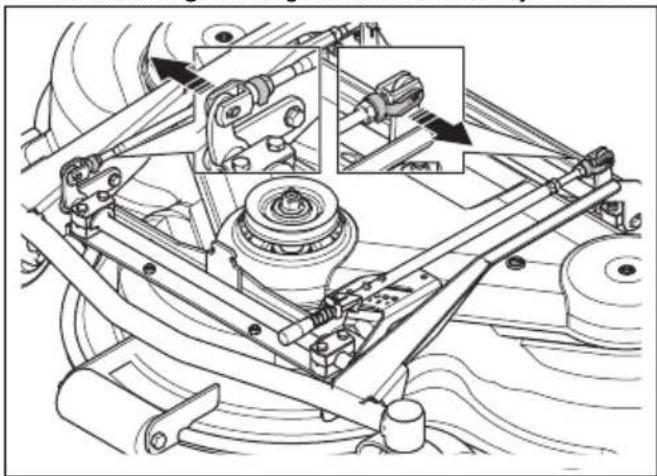

Opomba: Za modele kosišča C112X, C122X, R137X: Preden lahko namestite kosišče modela X, morate namestiti komplet sprednje električne vtičnice AUX (dodatna oprema).

Opomba: Kosišče in izdelek morata biti na ravni podlagi, preden pritrdite kosišče.

1. Previdno ravnajte z izdelkom, dokler ni pred kosiščem.

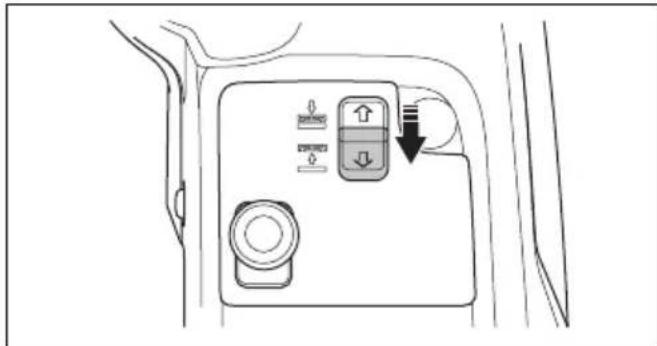

2. Potisnite stikalo električnega dvigala, da spustite kosišče. Spustite kosišče do konca, dokler ne slišite udarca.

POZOR: Stikalo držite najmanj 2 sekundi, ko se kosišče dotakne tal. Prepričajte se, da je kosišče v plavajočem položaju.

Opomba: Zvok udarca na notranji strani okvirja ne pomeni, da je prišlo do okvare izdelka.

1. Uporabite parkirno zavoro.
2. Izklopite motor.

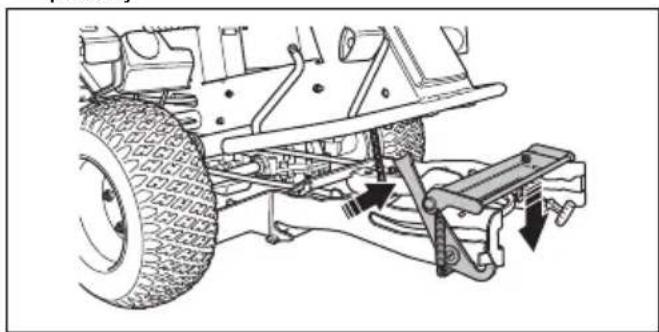

3. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpičen položaj.

OPOZORILO: Zaklepni mehanizem lahko poškoduje prste, će z njim ne ravnate previdno. Ko nadaljujete

z naslednjim korakom, z obema rokama držite sprednji rob kosišča.

1. Kosišče potisnite nazaj v okvir opreme. Sprednji vodilni zatiči morajo sesti v utore na okvirju opreme. Zaklepni mehanizem okvirja opreme se samodejno sprosti.

1. Kosišče potiskajte navznoter, dokler se zadnji vodilni zatiči ne dotaknejo dna utorov na okvirju opreme.

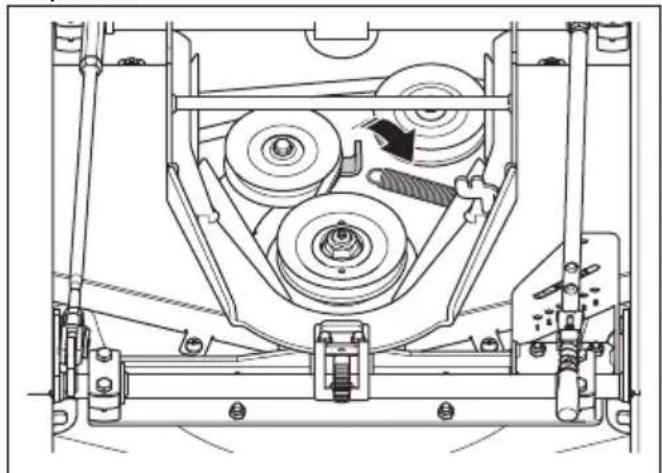

1. Namestite pogonski jermen okoli pogonskih jernenic kosišča.

2. Vzmetno ročico vstavite v držalo vzmeti.

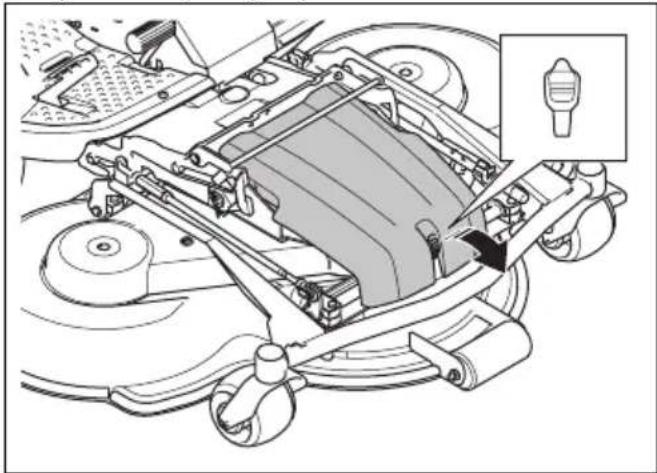

1. Namestite sprednji pokrov.

2. Za modele kosišča C112X, C122X, R137X:

a) Kabel priključite v vtičnico (A).
b) Kabel pritrdite s kabelsko sponko (B) na oporni plošči za nogo.

POZOR: Prepričajte se, da je kabel v pravilnem položaju pod sprožilnikom (C) in da ga ne boste stisnili, ko kosišče nastavite v položaj za košnjo. Glejte, Nastavitev kosišča v položaj za košnjo na strani 241.

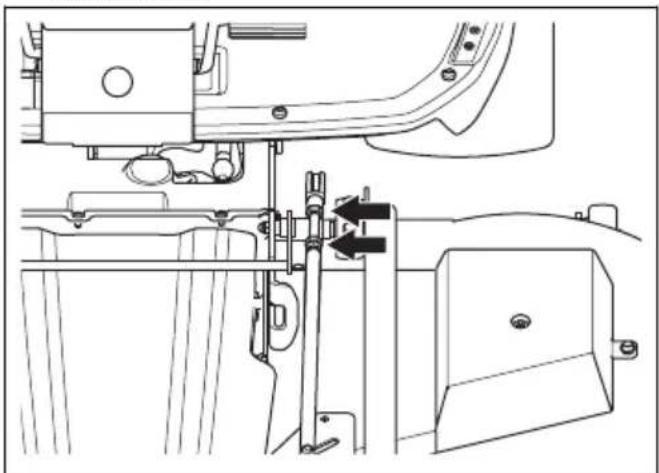

1. Preverite vzporednost kosišča. Glejte, Preverjanje vzporednosti kosišča na strani 242.

Odstranjevanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Uporabite parkirno zavoro.
3. Za modele kosišča C112X, C122X, R137X: Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.
4. Potisnite stikalo električnega dvigala, da spustite kosišče. Spustite kosišče do konca, dokler ne slišite udarca.

POZOR: Stikalo držite najmanj 2 sekundi, ko se kosišče dotakne tal. Prepričajte se, da je kosišče v plavajočem položaju.

Opomba: Zvok udarca na notranji strani okvirja ne pomeni, da je prišlo do okvare izdelka.

1. Izklopite motor.

2. Kontaktni ključ postavite v nevtralni položaj.

3. Za modele kosišča C112X, C122X, R137X:

a) Kabel izklopite iz napajalne vtičnice (A).
b) Kabel odstranite iz kabelske sponke (B) na oporni plošči za nogo.

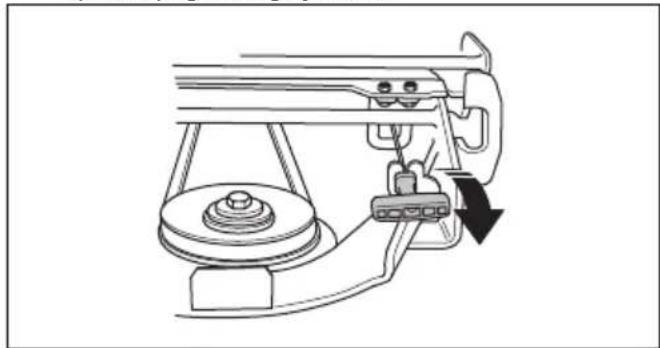

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu in ga odstranite.

1. Za modele kosišča C112, C122, R137: Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227.
2. Ročaj vzmeti izvlecite iz držala vzmeti, da sprostite napetost pogonskega jermena.

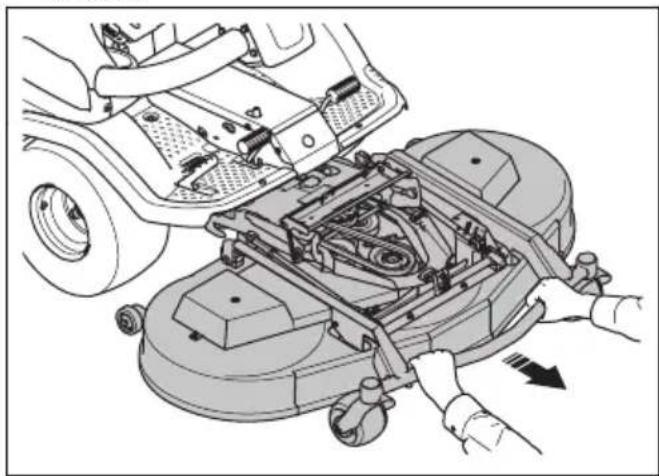

1. Z obema rokama držite sprednji rob kosišča in ga izvlecite.
2. Spustite kosišče do konca.
3. Odprite zaklepni mehanizem okvirja opreme.

1. Z obema rokama držite sprednji rob kosišča in ga izvlecite.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Dolivanje goriva

OPOZORILO: Bencin je zelo vnetljiv. Bodite previdni in ga dolivajte na prostem (glejte Varna uporaba goriva na strani 219).

OPOZORILO: Na posodo za gorivo ne odlagajte ničesar.

Motor deluje na neosvinčen bencin z najnižjo dovoljeno oktansko vrednostjo 95 (brez olja). Priporočen je biološko razgradljiv alkilatni bencin (največ 5 % metanola, največ 10 % etanola, največ 15 % MTBE).

Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.

Nivo goriva v posodi za gorivo je jasno viden. Ne prenapolnite ga. Minimalni prostor naj bo 2,5 cm.

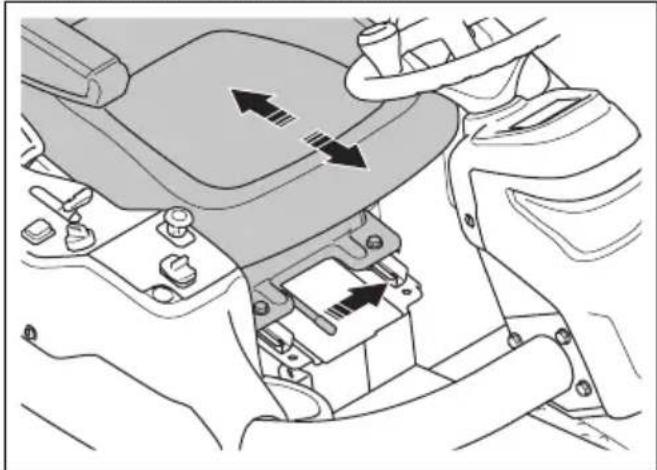

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.

Sedež je mogoče magniti naprej. Nastavite ga lahko tudi v smeri naprej in nazaj.

- Za prestavljanje sedeža naprej ali nazaj postavite stopala na oporne plošče za noge in potisnite ročico pod sprednjim robom sedeža v levo. Sedež premaknite v ustrezen položaj.

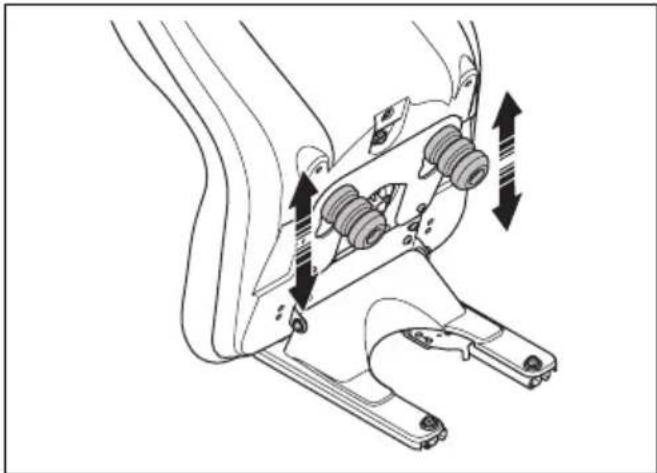

- Vzmeti sedeža nastavite tako, da gumijasta varovala pod sedežem premaknete v skladu z ilustracijo. Obe varovali postavite spredaj, na sredino ali zadaj.

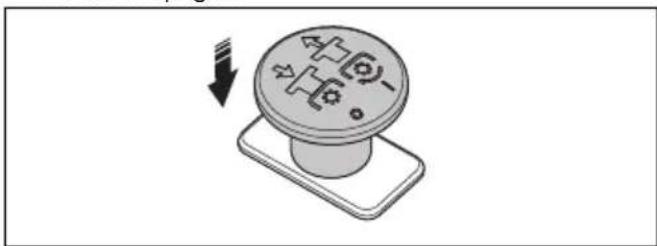

1. Za odklop pogona kosišča pritisnite gumb za kardanski pogon.

1. Povlecite stikalo električnega dvigala, da dvignete kosišče. Dvignite kosišče do konca, dokler ne slišite udarca.

Opomba: Ko je vklopljen pogon na rezilih, lahko kosišče nekoliko dvignete. To funkcijo uporabite za zelo visoko travo ali grobe površine.

OPOZORILO: Ne dvigajte kosišča do konca, medtem ko je pogon kosišča vklopljen. Obstaja nevarnost izmeta predmetov in lahko pride do resne ali smrtne poškodbe.

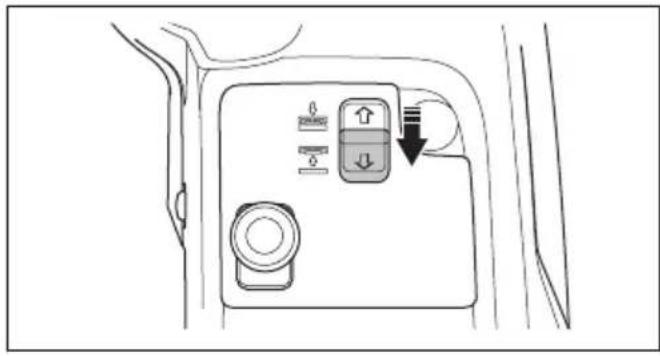

Spuščanje kosišča

1. Potisnite stikalo električnega dvigala, da spustite kosišče. Spustite kosišče do konca, dokler ne slišite udarca.

POZOR: Stikalo držite najmanj 2 sekundi, ko se kosišče dotakne tal. Prepričajte se, da je kosišče v plavajočem položaju.

Opomba: Zvok udarca na notranji strani okvirja ne pomeni, da je prišlo do okvare izdelka.

1. Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
2. Nadenite si obvezno osebno zaščitno opremo. Glejte, Osebna zaščitna oprema na strani 216.
3. Poskrbite, da se v delovnem območju ne zadržujejo tretje osebe.
4. Izvajajte vsakodnevno vzdrževanje. Glejte, Urnik vzdrževanja na strani 229.
5. Prepričajte se, da je izdelek pravilno nameščen in ni poškodovan.

Zagon motorja (P 524X)

1. Uporabite parkirno zavoro.
2. Za izklop pogona na kosišču gumb za kardanski pogon potisnite navznoter.

POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekunde in poskusite znova.

1. Ročico čoka počasi potisnite v končni položaj.

POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.

Zagon motorja (P 524X EFI)

1. Uporabite parkirno zavoro.
2. Za izklop pogona na kosišču gumb za kardanski pogon potisnite navznoter.

POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekunde in poskusite znova.

1. Motor naj pri polovičnem plinu deluje 3–5 minut, šele nato ga obremenite do konca.
2. Ročico za plin potisnite v položaj s polnim plinom.

POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.

Upravljanje izdelka

1. Poskrbite, da so obvodni ventili zaprti. Glejte, Odklop hidrostaticnega menjalnika na strani 229.
2. Zaženite motor.
3. Stopalko parkirne zavore pritisnite navzdol in jo spustite, da deaktivirate parkirno zavoro.

1. Previdno pritisnite navzdol eno od stopalk za hitrost. Bolj kot stopalko pritiskate navzdol, višja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno vožnjo.

1. Za zaviranje stopalko sprostite. Za močnejše zaviranje pritisnite drugo stopalko za hitrost.
2. Izberite višino košnje. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227 ali Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.
3. Potisnite stikalo električnega dvigala, da spustite kosišče. Spustite kosišče do konca, dokler ne slišite udarca.

POZOR: Stikalo držite najmanj 2 sekundi, ko se kosišče dotakne tal. Prepričajte se, da je kosišče v plavajočem položaju.

Opomba: Zvok udarca na notranji strani okvirja ne pomeni, da je prišlo do okvare izdelka.

1. Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon navzven.

1. Povlecite stikalo električnega dvigala, da dvignete kosišče. Dvignite kosišče do konca, dokler ne slišite udarca.

1. Uporabite parkirno zavoro.
2. Kontaktni ključ obrnite v položaj STOP.
3. Potisnite in pridržite zaklepno ploščo v smeri sprednjega dela kosišča. Z desnico povlecite in dvignite ročico za nastavitev višine košnje. Ne sprostite ročice za nastavitev.

1. Z levico držite okvir opreme (B). Dvignite ali spustite kosišče, medtem ko v vodoravni smeri premikate ročico za nastavitev (A) višine košnje.

1. Sprostite ročico za nastavitev višine košnje v eno od odprtin na nastavitveni plošči.
2. Sprostite okvir opreme.

Opomba: Glejte spodnjo tabelo glede višine košnje, ki je približno skladna z določeno številko.

Številka Višina reza v mm
Kosišče C112, C122	R137
1 (S) Servisni polo-žaj, najnižji položaj	25 35
2 35 50
3 45 60
4 55 75
5 65 90
6 75 100

Nastavitev višine košnje (C112X, C122X, R137X)

- Če želite znižati višino košnje, pritisnite zgornji del levega funkcijskega gumba za sprednjo dodatno opremo. Če želite zvišati višino košnje, pritisnite spodnji del levega funkcijskega gumba za sprednjo dodatno opremo.

Oznake na kosišču prikazujejo položaj izbrane višine košnje.

Opomba: Glejte spodnjo tabelo glede višine košnje, ki je približno skladna z vsako oznako.

Oznake Višina reza v mm
Kosišče C112X, C	122X R137X
	75 100
	65 90
	55 75
	45 60
	35 50
	25 35

Zaustavitev motorja

1. Sprostite stopalki za hitrost.
2. Za izklop pogona na rezilih kosišča potisnite gumb za kardanski pogon navznoter.

1. Motor naj 1 minuto deluje pri hitrosti prostega teka, da se zniža njegova temperatura.

2. Dvižno ročico za kosišče povlecite nazaj za dviganje kosišča.

Aktivacija in sprostitev parkirne zavore

1. Pritisnite stopalko parkirne zavore (A).
2. Pritisnite in pridržite zaklepni gumb (B).

• Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 229.
• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.

• Začnite z visoko višino košnje in jo postopoma spuščajte.

• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 262). Izdelek vozite naprej z nizko hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.

• Travo kosite v naključnem vzorcu.
• Za najboljše rezultate košnje travo kosite pogosto in uporabite funkcijo mulch.

Odklop hidrostatičnega menjalnika

Če želite izdelek premakniti z zaustavljenim motorjem, morate odpreti hidravlične tokokroge sprednjega in zadnjega menjalnika. To naredite tako, da odprete obvodne ventile v motorjih menjalnikov.

POZOR: Ko so obvodni ventili odprti, izdelek nima zavor. Obvodne ventile morate zapreti pred uporabo izdelka.

POZOR: Izdelka ne vlecite pri veliki hitrosti ali na dolge razdalje. S tem lahko poškodujete menjalnike.

Zadnji menjalnik

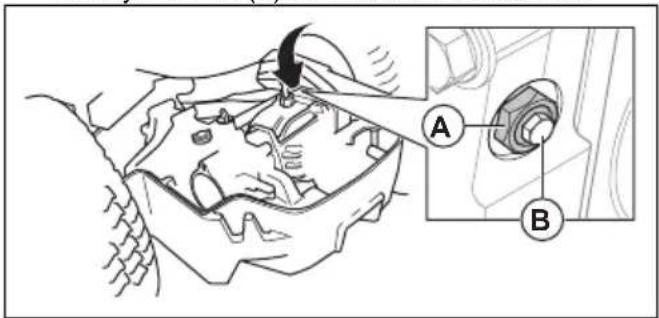

- Za odpiranje obvodnega ventila odprite zaklepno matico (A), jo obrnite med 14 - 12 obrata v levo smer in nato vijak ventila (B) obrnite za 2 obrata v levo.

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Dnevno vzdrževanje pred uporabo

Prepričajte se, da so matice in vijaki dobro priviti.

Prepričajte se, da gorivo ali olje ne iztekata.

Izdelek očistite.

Čiščenje notranjih površin pokrova rezila

Čiščenje motorja in dušilnika.

Prepričajte se, da dovod hladnega zraka v motor ni zamašen.

Prepričajte se, da varnostne naprave niso poškodovane.

Preglejte rezila v kosišču.

Preglejte morebitne poškodbe kosišča.

Preglejte in preizkusite zavore.

Preverite nivo motornega olja.

Preverite nivo olja menjalnika.

Zagotovite, da dolga luč in delovna luč delujeta pravilno.

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica.

Vzdrževanje	Tedensko (40-urni intervali)	Po prvih 50 urah	Trajanje vzdrže-vanja v urah
			100	200	400
Prepričajte se, da so matice in vijaki dobro priviti. O
Prepričajte se, da gorivo ali olje ne iztekata. O
Izdelek očistite. X
Prepričajte se, da varnostne naprave niso poškodovane. X

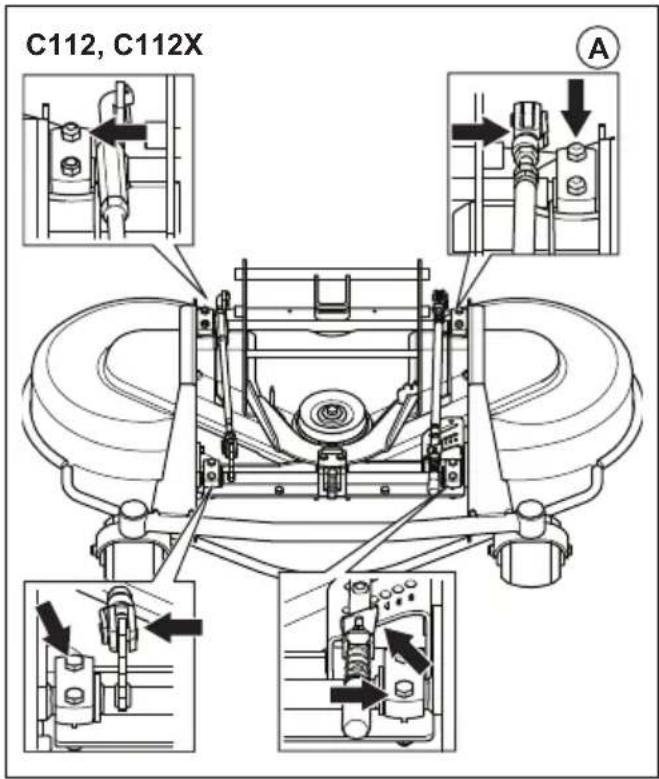

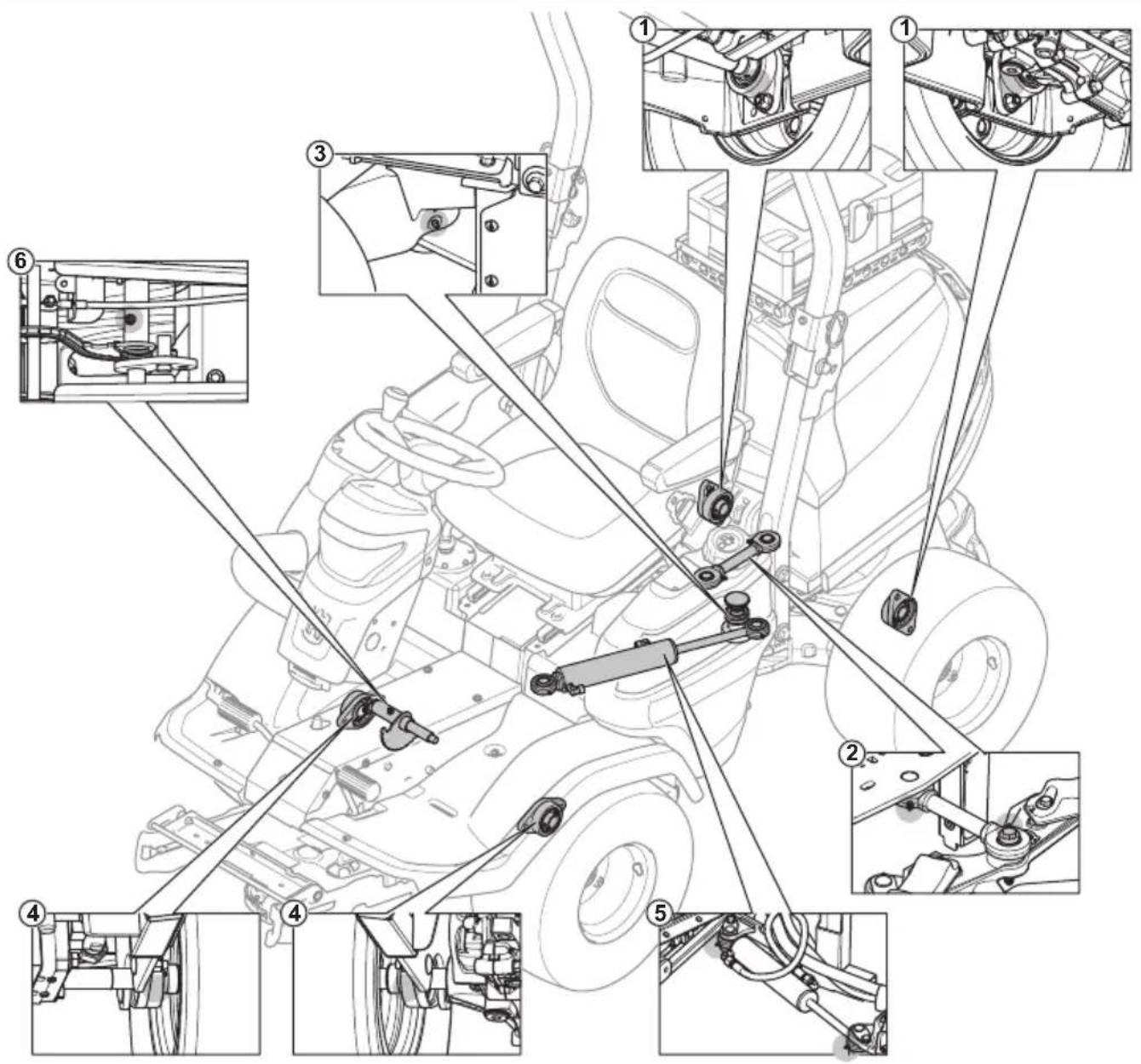

Namažite v skladu s pregledom mazanj. X X
Mazanje kosišča X X
Prepričajte se, da so cevi za gorivo in spojke čiste in niso poškodovane.		O	O
Preglejte 12 V baterijo. X X
Preglejte električne povezave in kable. O O
Preglejte žico parkirne zavore in prilagodite parkirno zavoro. O
Prepričajte se, da žarometi in opozorilne luči delujejo pravilno (če so nameščeni).	X		X
Po postopku čiščenja opravite vizualni pregled napetosti jermena črpalke.	O		O
Zamenjajte jermen črpalke. O
Zamenjajte jermen kardanskega pogona. X
Preglejte ležaj spoja in pregibno enoto. O
Po postopku čiščenja opravite vizualni pregled vseh jerme-nic.				O
Opravite vizualni pregled vseh hidrostaticnih kablov s pove-zavami.			O
Preglejte ročici čoka in dušilnega ventila.			O
Po potrebi posodobite vdelano programsko opremo. O
Zamenjajte gumb kardanskega pogona.	Na 10 letO
Zamenjajte filter hidravličnega olja. O O
Zamenjajte hidravlično olje. O
Preverite, ali je vžigalna svečka poškodovana, in zagotovite, da je razmak med elektrodama ustrezen.			X
Očistite zračni filter. X X
Zamenjajte filter goriva. X X
Zamenjajte vložek zračnega filtra. X
Preglejte notranji zračni filter. X
Zamenjajte notranji zračni filter. X
Preglejte in nastavite zračnost ventilov motorja. O
Očistite površino ležišča ventila. O
Preglejte dušilnik in deflektor toplote. X X
Zamenjajte motorno olje. X X
Zamenjajte filter motornega olja.		X		X
Zamenjajte svečko.					X
Zamenjajte cevi za gorivo.	Na 5 letO
Preglejte/nastavite hitrost sprednjih in zadnjih koles.			O
Preverite nivo olja v menjalniku.	XX
Zamenjajte olje v menjalnikih.		OO
Tlak v pnevmatikah mora biti ustrezen.	XX
Preglejte in prilagodite nastavitve višine košnje. X
Zamenjajte jermen kosišča. X
Preglejte morebitne poškodbe kosišča.			X
Preglejte rezila v kosišču.			X

Čiščenje izdelka

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
• Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, rež za dovod zraka za menjalnik in

motor ter okoli teh delov odstranite odrezke trave in umazanijo.

• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent občasno povzroči večjo škodo.
• Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.
• Preglejte vse mazalke in namažite, kjer je potrebno. Po čiščenju izdelka vedno namažite ležaje.

Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.

Odrezki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.

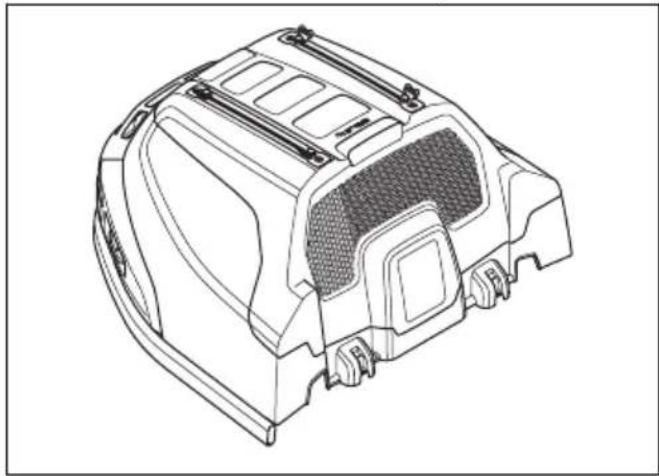

Čiščenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroči poškodbe prstov.

1. Vhodna zračna mrežica ne sme biti zamašena. S krtačo odstranite travo in umazanijo.

1. Preglejte zračno cev na notranji strani pokrova motorja. Zračna cev mora biti čista in se ne sme dotikati dovoda zraka.

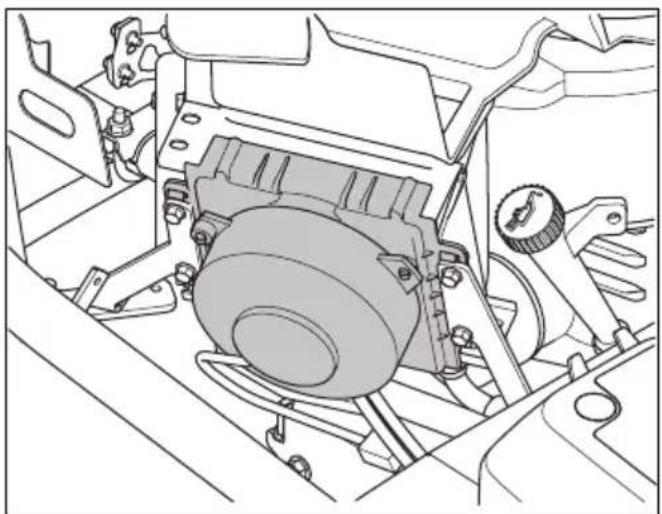

Čiščenje hladilnika hidravličnega olja

Ventilator hladilnika hidravličnega olja ne sme biti blokiran in območje okoli hladilnika hidravličnega olja mora biti čisto. S krtačo odstranite travo in umazanijo.

Odstranitev in namestitev pokrova motorja

1. Sedež preklopite naprej.
2. Z orodjem, pritrjenim na kontaktni ključ, sprostite 2 sponki na pokrovu motorja.

1. Pokrov motorja dvignite proti zadnjemu delu.
2. Namestitev poteka v obratnem vrstnem redu.

Odstranitev sprednjega pokrova

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu.

Odstranjevanje pokrovov kosišča (R137, R137X)

1. Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227 ali Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.
2. Odstranite 6 vijakov na stranskih pokrovih kosišča.

1. Odstranitev stranskih pokrovov kosišča.
2. Namestitev poteka v obratnem vrstnem redu.

Odstranitev desnega stranskega pokrova

1. Odstranite 4 vijake in odstranite stranski pokrov.

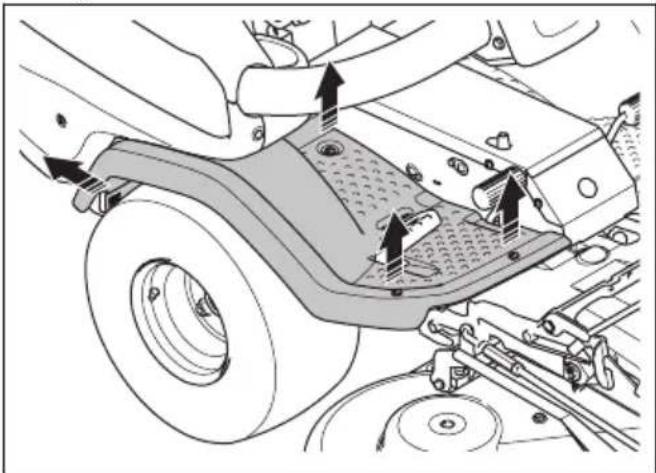

Odstranitev in namestitev desne oporne plošče za nogo

1. Odstranite stopalko za vzvratno vožnjo.
2. Odstranite pokrov na desni strani. Glejte, Odstranitev desnega stranskega pokrova na strani

4. Odstranite 2 vijaka in odstranite držalo za pijačo.

5. Odstranite 4 vijake in odstranite oporno ploščo za nogo.

1. Namestitev poteka v obratnem vrstnem redu.

Odstranitev in namestitev leve oporne plošče za nogo

1. Odstranite 4 vijake in odstranite oporno ploščo za nogo.

1. Namestitev poteka v obratnem vrstnem redu.

Pregled parkirne zavore

1. Izdelek parkirajte na trdi podlagi z rahlim nagibom.

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Pritisnite stopalko parkirne zavore (A).

2. Pritisnite in pridržite zaklepni gumb (B) ter ob pritisnjenem gumbu sprostite stopalko parkirne zavore.

Čiščenje in zamenjava zračnega filtra

POZOR: Če zračni filter ni nameščen, motorja ne zaganjajte.

1. Odstranite pokrov motorja.

2. Odvijte gumbna vijaka, s katerima je pritrjen pokrov zračnega filtra.

1. Odstranit pokrov zračnega filtra.
2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Notranjo površino ohišja zračnega filtra očistite s suho krpo.
2. Z vložkom zračnega filtra previdno udarite ob trdno površino in spihajte s stisnjenim zrakom na notranji površini. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.
3. Odstranite notranji zračni filter za vložkom zračnega filtra.

1. Notranji zračni filter udarite ob trdno površino in ga tako očistite. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.

POZOR: Notranjega zračnega filtra ne čistite s stisnjenim zrakom.

1. Notranji zračni filter in vložek zračnega filtra vrnite v prvotna položaja v ohišju filtra. Prepričajte se, da je vložek zračnega filtra pravilno nameščen na vrhu dovoda zraka.

2. Pritrdite pokrov zračnega filtra in poskrbite, da je zbiralnik delcev obrnjen navzdol.

1. Odprite pokrov motorja.
2. Odstranite pokrov svečke in očistite okoli svečke.
3. Svečko odstranite z nasadnim ključem za svečke.
4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo.
5. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte, Tehnični podatki na strani 262.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnega 18 , novo pa za dodatnega 14 obrata.

POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

1. Pritrdite pokrov svečke.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja.

1. 12 V napajanje do krmilnega modula kosilnice, 20 A.
2. Napajanje zaslona, 5 A
3. Napajanje vžiga, 5 A
4. J14 + 12 V, opozorilna luč, 10 A
5. J16 + 12 V, dodatno stikalo, dodatni izhod, napajanje hidravličnega sistema, 10 A
6. Parkirna zavora/sedež, 10 A
7. Napajanje luči, 10 A
8. USB, 12 V vtičnica, napajanje 12 V stikala, 10 A
9. 12 V napajanje pomnilnika do krmilnega modula kosilnice, 3 A
10. 12 V, varovalka za dvigalo kosišča z električnim sprožilnikom, 30 A
11. Indikatorska lučka varovalke

Zamenjava varovalke

Pregorelo varovalko prepoznate po ožgani žički varovalke. Pri varovalkah 1-8 indikatorska lučka prikazuje, ali je varovalka pregorela.

Seznam varovalk najdete v pregledu varovalk, glejte Pregled varovalk na strani 237.

1. Poiščite pregorelo varovalko:

a) Odstranite pokrov na desni strani, da zamenjate varovalke od 1 do 8.
b) Odprite pokrov motorja, da zamenjate varovalki 9 in 10.

1. Varovalko izvlecite iz nosilca.
2. Zamenjajte pregorelo varovalko z novo varovalko enake vrste.
3. Namestite pokrove.

Opomba: Če glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik. Za pomoč prosite pooblaščeno servisno delavnico.

Polnjenje baterije

• Če je napolnjenost baterije prenizka, jo napolnite.
• Uporabite polnilnik za baterijo.

POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

- Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnoma napolnjenega akumulatorja ne priklopite na (ali v bližino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

1. Odprite pokrov motorja. Glejte Odstranitev in namestitev pokrova motorja na strani 233.
2. En konec rdečega kabla priklopite na POZITIVNI pol (+) šibkega akumulatorja (A).

C

B

A

D

1. Drugi konec rdečega kabla priklopite na POZITIVNI pol (+) polnega akumulatorja (B).

OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja, s čimer lahko sprožite kratek stik.

1. En konec črnega kabla priklopite na NEGATIVNI pol (-) polnega akumulatorja (C).
2. Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.
3. Namestite pokrove.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.
2. ČRNI kabel odklopite s popolnoma napolnjenega akumulatorja.
3. RDEČI kabel odklopite z 2 baterij.

Tlak v pnevmatikah

Priporočljiv tlak pnevmatik je 100 kPa (1,0 bara/14,5 PSI) na vseh štirih pnevmatikah.

Zamenjava jermena kardanskega pogona

1. Zaženite motor.
2. Zasukajte volan do konca v levo za enostaven dostop do jermenic motorja.
3. Spustite kosišče.
4. Izklopite motor.
5. Odstranite prednji pokrov.

6. Ročaj vzmeti na levi strani povlecite iz držala vzmeti, da sprostite napetost na napenjalniku pogonskega jermena.

7. Odstranite levi stranski pokrov kosišča.

8. Izvlecite vzmetno varovalo z dvižne verige.

9. Odstranite 4 vijake in odstranite ščitnik jermena.

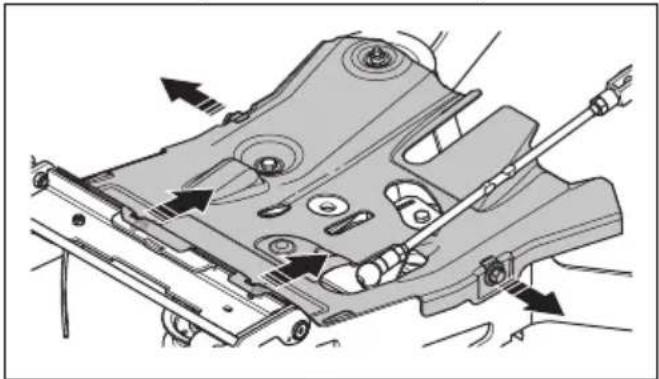

1. Odstranite ščitnik jermena pod jermenico motorja.

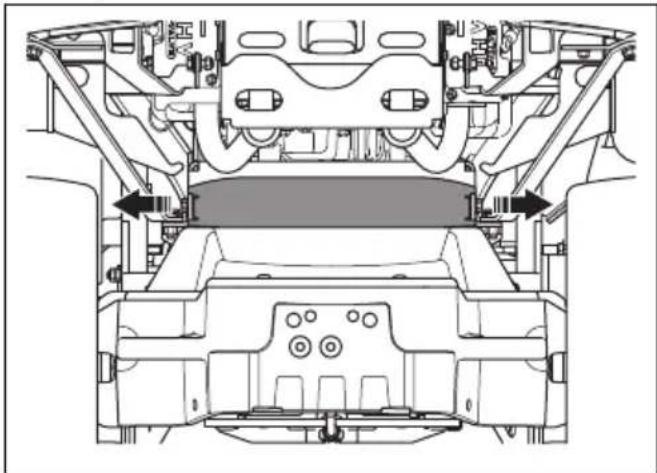

1. Odstranite ščitnik jermena pred zadnjim delom menjalnika.

1. Izvlecite sprednji del jermena skozi odprtino na desni strani zgloba izdelka.

Prepričajte se, da je pogonski jermen za kosišče nameščen tako, kot kaže slika. Prepričajte se, da je pravilno nameščen na nastavitveno jermenico, ki jo prikazuje puščica na sliki.

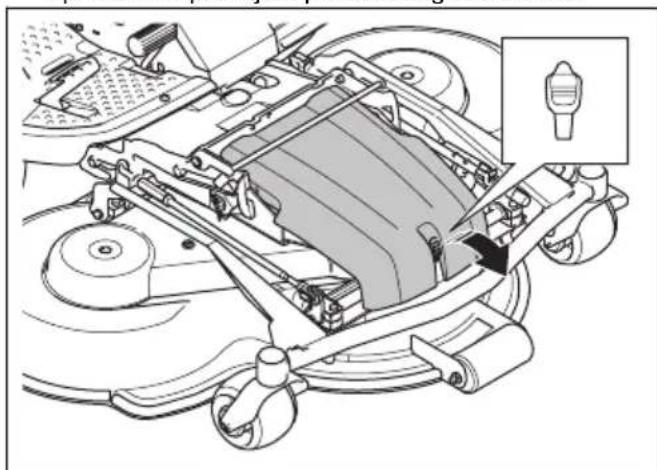

Nastavljanje kosišča v servisni položaj

OPOZORILO: Nevarnost poškodb zaradi stisnjenja, pazite na svoje ude.

1. Povlecite stikalo električnega dvigala, da dvignete kosišče. Dvignite kosišče do konca, dokler ne slišite udarca.

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu in ga odstranite.

1. Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227 ali Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.

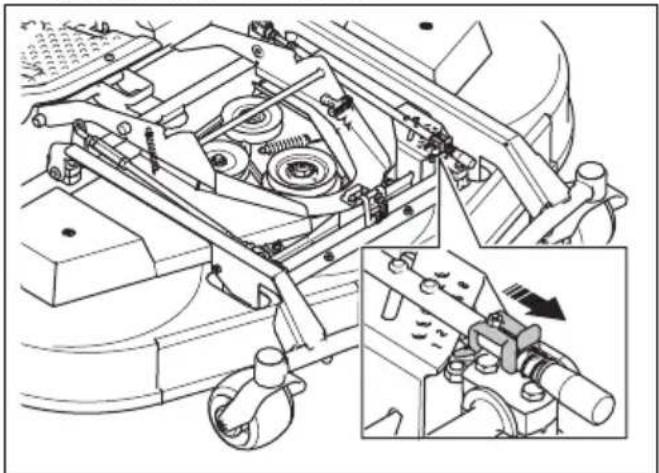

2. Ročaj vzmeti na levi strani povlecite iz držala vzmeti, da sprostite napetost na napenjalniku pogonskega jermena.

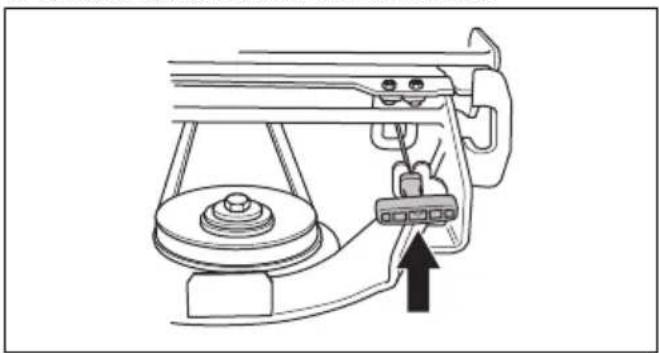

1. Z obema rokama držite sprednji rob kosišča in ga povlecite naprej, da se zaskoči.

1. Dvignite kosišče v navpični položaj, da zaslišite klik. Kosišče se samodejno zaklene v navpičnem položaju.

Nastavitev kosišča v položaj za košnjo

1. Z levo roko pridržite sprednji rob kosišča.
2. Z desno roko sprostite zaklep.

1. Spustite kosišče in ga potisnite navznoter do konca.

POZOR: Za modele kosišča C112X, C122X, R137X: Poskrbite, da ne stisnete kabla, ki vodi na kosišče.

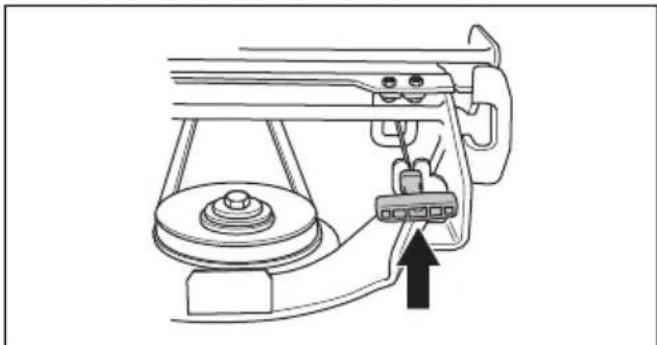

1. Namestite pogonski jermen okoli pogonskih koles kosišča.
2. Vzmetno ročico vstavite v držalo vzmeti.

1. Namestite sprednji pokrov.

Preverjanje in nastavitev pritiska kosišča ob tla

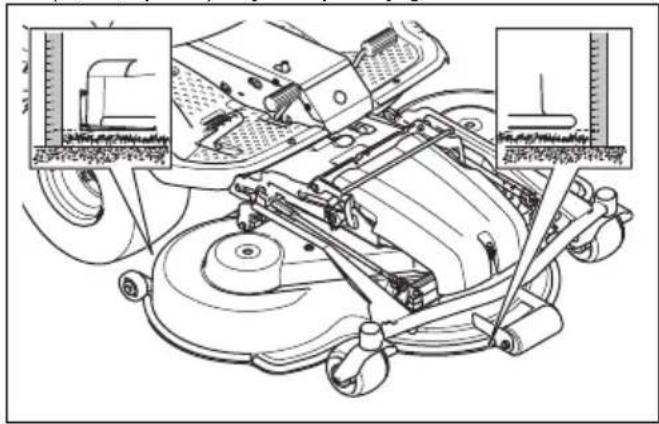

Pravilen pritisk ob tla zagotavlja primerno premikanje kosišča vzdolž tal brez premočnega pritiskanja ob tla.

1. Preverite zračni pritisk v pnevmatikah. Glejte, Tlak v pnevmatikah na strani 238.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.
4. Pod sprednji rob kosišča postavite kopalniško tehtnico.

1. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča. Zadnji rob mora biti 5–10 mm (0,2/0,4 palca) višji od sprednjega roba.

Nastavitev vzporednosti kosišča (C112, C122, R137)

Nastavite vzporednost, ko je kosišče nameščeno na izdelku.

1. Odstranite prednji pokrov. Glejte, Odstranitev sprednjega pokrova na strani 233.
2. Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227.
3. Odstranite vilični spoj na zadnjem delu varovala za nastavitev višine z okvirja kosišča.

Preverjanje vzporednosti kosišča

1. Preverite zračni pritisk v pnevmatikah. Glejte, Tlak v pnevmatikah na strani 238.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.

4. Višino košnje spustite v najnižji položaj. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227 ali Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.

5. Odvijte zaklepne matice na dvižnem varovalu.

1. Za prilagajanje dolžine dvižnega varovala obrnite nastavitveno matico na varovalu. Podaljšajte dolžino, da dvignete zadnji rob pokrova. Skrajšajte dolžino, da spustite zadnji rob pokrova.

1. Upoštevajte navodila v poglavju Preverjanje vzporednosti kosišča na strani 242.
2. Ko je dolžina dvižnega varovala pravilna, zategnite zaklepne matice na dvižnem varovalu.
3. Privijte zaklepne matice na varovalu za nastavitev višine. Za prilagajanje dolžine varovala za nastavitev višine obrnite vilični spoj. Vilični spoj poravnajte z odprtino na okvirju kosišča. Namestite vilični spoj na okvir kosišča.

1. Preskusite vse višine košnje. Glejte, Nastavitev višine košnje (C112, C122, R137) na strani 227.
2. Privijte zaklepne matice na varovalu za nastavitev višine.
3. Namestite sprednji pokrov.

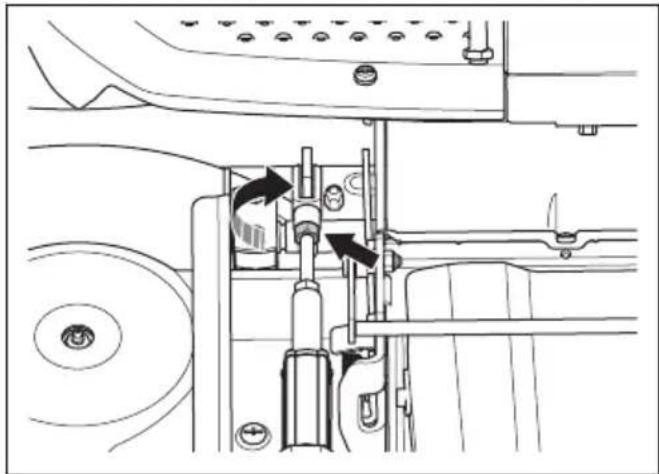

Nastavitev vzporednosti kosišča (C112X, C122X, R137X)

Nastavite vzporednost, ko je kosišče nameščeno na izdelku.

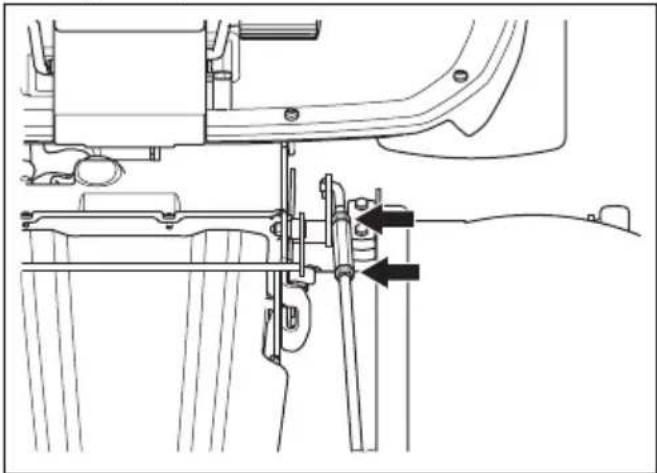

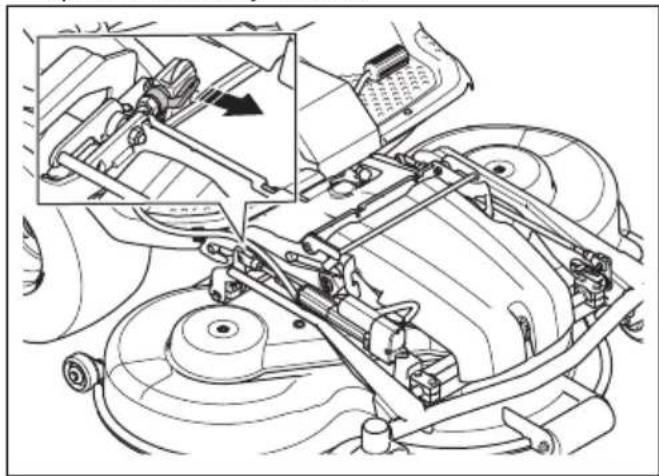

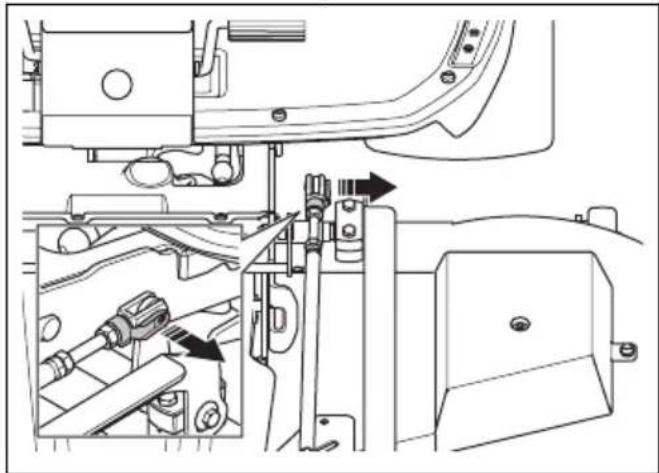

1. Odstranite vilični spoj na zadnjem delu električnega sprožilnika z okvirja kosišča.

1. Potisnite stikalo električnega dvigala, da spustite kosišče. Spustite kosišče do konca, dokler ne slišite udarca.

POZOR: Stikalo držite najmanj 2 sekundi, ko se kosišče dotakne tal. Prepričajte se, da je kosišče v plavajočem položaju.

Opomba: Zvok udarca na notranji strani okvirja ne pomeni, da je prišlo do poškodbe izdelka.

1. Odvijte zaklepne matice na dvižnem varovalu.

1. Za prilagajanje dolžine dvižnega varovala obrnite nastavitveno matico na varovalu. Podaljšajte dolžino, da dvignete zadnji rob pokrova. Skrajšajte dolžino, da spustite zadnji rob pokrova.

1. Upoštevajte navodila v poglavju Preverjanje vzporednosti kosišča na strani 242.

2. Ko je dolžina dvižnega varovala pravilna, zategnite zaklepne matice na dvižnem varovalu.

3. Razrahljajte zaklepno matico na električnem sprožilniku. Za povečanje dolžine droga za nastavitev višine obrnite vilični spoj v smeri urinega kazalca. Do konca povečajte dolžino droga za nastavitev višine, da med vijakom in ročico ni več zračnosti. Vilični spoj poravnajte z odprtino na okvirju kosišča. Namestite vilični spoj na okvir kosišča.

1. Zategnite zaklepno matico na električnem sprožilniku.
2. Po potrebi nastavite indikator višine košnje. Glejte, Nastavitev višine košnje (C112X, C122X, R137X) na strani 227.

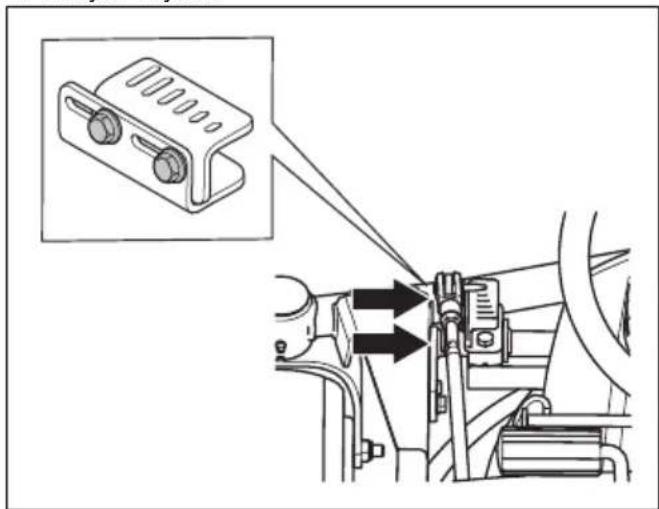

Nastavitev indikatorja višine košnje (C112X, C122X, R137X)

Indikator višine košnje na kosišču prikazuje položaj izbrane višine košnje.

1. Odvijte 2 vijaka.

OPOZORILO: Nevarnost poškodb zaradi stisnjenja. Uporabljajte zaščitne rokavice.

Opomba: Kosišča se pri različnih modelih lahko razlikujejo.

1. Odstranite kosišče. Glejte, Odstranjevanje kosišča na strani 221.
2. Odstranite vijaka, s katerima je pritrjena zaklepna zavora na okvirju kosišča.

1. Odstranite zaklepno zavoro in odstranite zaščitno ploščo.

1. Odprite in odstranite zaklep za vijak sprednjega varovala dviga in drog za nastavitev zadnje višine.

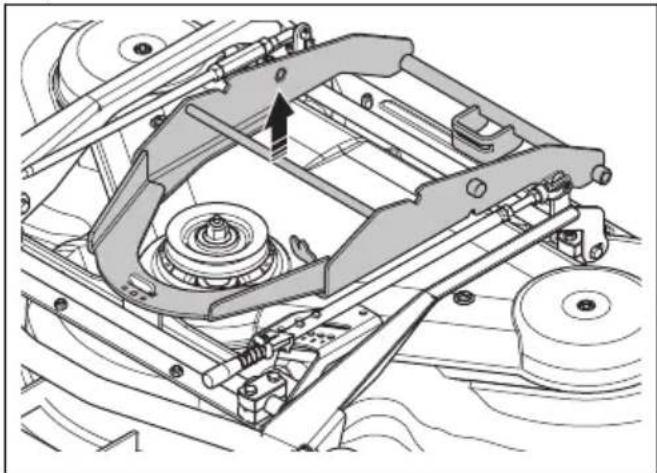

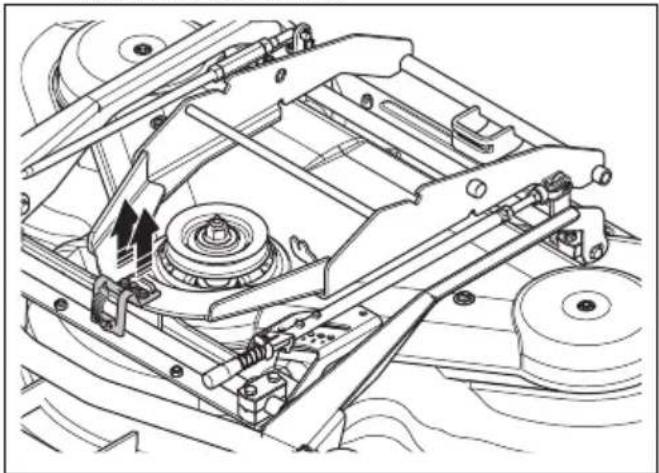

1. Odstranite 2 vijaka na pokrovu kosišča. Dvignite okvir kosišča in odstranite pokrov kosišča.

OPOZORILO: Nevarnost poškodb zaradi stisnjenja. Uporabljajte zaščitne rokavice.

Opomba: Kosišča se pri različnih modelih lahko razlikujejo.

1. Odstranite kosišče. Glejte, Odstranjevanje kosišča na strani 221.
2. Odstranite prednji pokrov.
3. Ročaj vzmeti na levi strani povlecite iz držala vzmeti, da sprostite napetost na napenjalniku pogonskega jermena.

1. Odstranite pokrove kosišča. Glejte, Odstranjevanje pokrovov kosišča (R137, R137X) na strani 233

2. Odklopite napetost vzmeti za jermen in odstranite jermen.

Odstranitev in namestitev vložka za mulčenje (C112, C112X, C122, C122X)

1. Kosišče prestavite v servisni položaj.

2. Odstranite 3 vijake, s katerimi je pritrjen vložek za mulčenje, in vložek odstranite.

1. Namestite 3 vijake v odprtine za vijake vložka za mulčenje in tako preprečite poškodbe navojev.
2. Kosišče znova nastavite v položaj za košnjo.
3. Vložek za mulčenje namestite v obratnem zaporedju.

Odstranitev in namestitev vložka za mulčenje (R137, R137X)

1. Kosišče prestavite v servisni položaj.
2. Odstranite 3 matice in vijake, s katerimi je pritrjen vložek za mulčenje, in vložek odstranite.

1. Kosišče znova nastavite v položaj za košnjo.
2. Vložek za mulčenje namestite v obratnem zaporedju.
3. Matice in vijake vstavite v 3 odprtine v bližini zgornjega roba kosišča.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovane lopatice. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Kosišče prestavite v servisni položaj.

2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

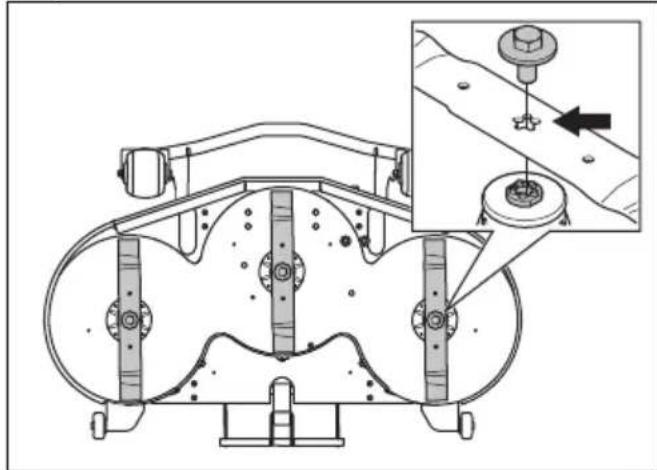

1. Odvijte vijak rezila (B) in ga odstranite skupaj s podložko (C) in rezilom (D).
2. Vzporedno namestite rezila.
3. Za kosišče R137. Prepričajte se, da so vodilni zatiči pravilno nameščeni v utore rezil.

1. Novo rezilo z ošiljenimi konci montirajte v smeri kosišča.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 262.

POZOR: Neustrezna vrsta rezila lahko povzroči neželen hrup. Uporabljajte le rezila, navedena v Tehnični podatki na strani 262.

1. Namestite podložko in vijak, da pritrdite rezilo. Vijak zategnite z ustreznim zateznim momentom. Glejte, Tehnični podatki na strani 262.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in izklopite motor.
2. Odstranite pokrov motorja.

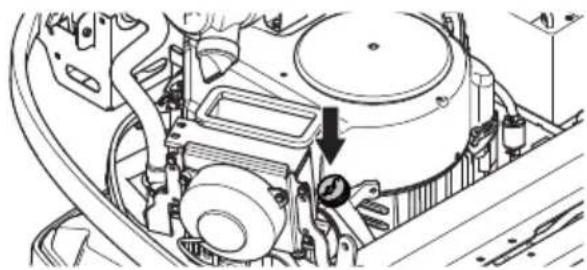

3. Sprostite merilno palico in jo izvlecite.

1. Olje počasi dolijte skozi odprtino za merilno palico. Uporabite olje z viskoznostjo, ki ustreza obsegom temperatur, kot je prikazano na sliki.

-4°F -14°F 68°F50°F 86°F 104°F32°F

1. Odstranite merilno palico.
2. Odstranite vijak za izpust olja iz motorja.
3. Olje naj steče v posodo.

4. Namestite vijak za izpust olja in ga privijte do konca.

5. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

Opomba: Motorno olje zavrzite v skladu z navodili; glejte Odstranitev na strani 261.

Preverjanje nivoja olja menjalnika

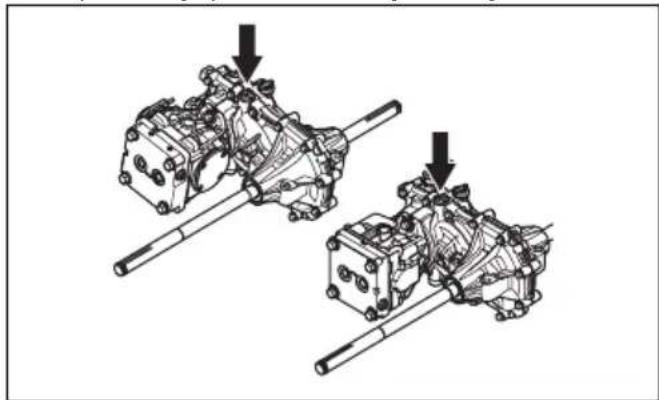

1. S šipko za olje preverite nivo olja v menjalniku.

1. Če je nivo olja prenizek, natočite vrsto olja, navedeno v poglavju Tehnični podatki na strani 262.

Preverjanje nivoja olja v hidravličnem sistemu

1. Sedež magnite naprej.
2. Počistite področje okoli pokrovčka posode za olje s suho krpo.
3. Odstranite pokrovček posode za olje in preverite nivo hidravličnega olja. Ustrezen nivo je med 40 in 60 mm od vrha grobega filtra.

1. Če je nivo olja prenizek, natočite vrsto olja, navedeno v poglavju Tehnični podatki na strani 262.

Nastavitev jermena hidravlične črpalke

1. Upravljavčev sedež preklopite naprej.

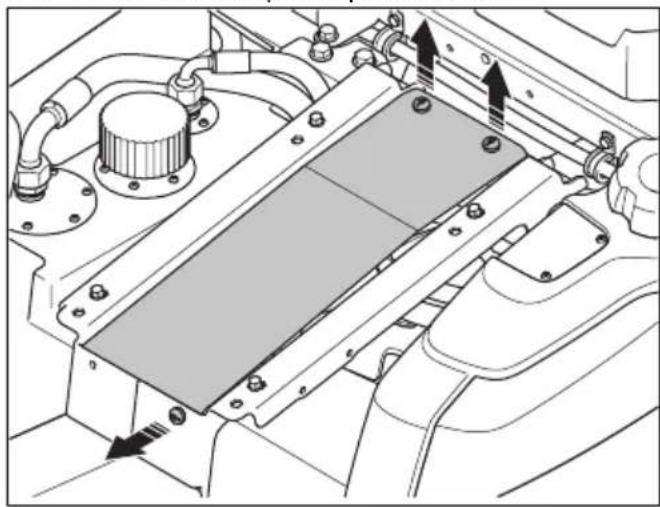

2. Odstranite zaščitno ploščo pod sedežem.

1. Odvijte 3 vijake (A) na drsnem zaklepu jermena črpalke.

Simboli na hitrem vodiču za vzdrževanje

Zamenjajte filter

Zamenjajte olje

Poglejte ali preverite nivo olja

Mazalno mesto namažite z mastjo

Namažite z oljem.

Preverite stanje in napetost pogonskega jermena

Zamenjajte pogonski jermen

Zamenjajte rezila

• Odstranite ključ za vžig in tako preprečite nenamerno premikanje med mazanjem.
• Preden namažete del na izdelku, ga očistite.

• Pri mazanju s posodico za olje uporabljajte motorno olje.

• Pri mazanju z mastjo uporabite mast za ohišje ali za kroglične ležaje, ki preprečuje korozijo. Po končanem mazanju odstranite odvečno mast.

• Če izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.
• Maziva ne polijte po pogonskem jermenu ali utorih jermenic. Če se polije, počistite z alkoholom. Če trenje med pogonskim jermenom in jermenico po čiščenju z alkoholom ni ustrezno, zamenjajte pogonski jermen.

POZOR: Za čiščenje pogonskih jermenov ne uporabljajte bencina ali drugih izdelkov, ki vsebujejo petrolej.

Mazanje žičnih poteg

• Namažite oba konca žične potege in krmilnike premikajte v končne položaje.
• Po mazanju na žične potege pritrdite gumijaste pokrove.
• Žične potege z zaščito je treba redno mazati, da se preprečijo okvare.
  a) Žično potego odstranite in obesite navpično.
  b) Mažite jo z motornim oljem, dokler s spodnjega dela ne prične iztekati olje. Žično potego zamenjajte, će olje s spodnjega dela ne odteče.

Opomba: Majhno plastično vrečko lahko napolnite z oljem in jo z lepilnim trakom zatesnite ob žično potego. Žična potega naj navpično visi iz vrečke do naslednjega dne.

Mazanje kosišča

Opomba: Kosišča se pri različnih modelih lahko razlikujejo.

1. Odstranite prednji pokrov.
2. Spoje in ležaje (A) namažite z mastjo.
3. S pištolo za mast namažite mazalne točke na kosišču (B). Mast dovajajte, dokler ta ne začne izstopati skozi hrbtno stran mazalne točke.

C112, C112X A

1. Odstranite 4 vijake in odstranite ploščo okvirja.

1. Z oljem namažite žične potege stopalk za vožnjo naprej in nazaj.

Mazanje ožičenja parkirne zavore

1. Odstranite 4 vijake in odstranite ploščo okvirja.

2. Odstranite pokrov na levi strani.

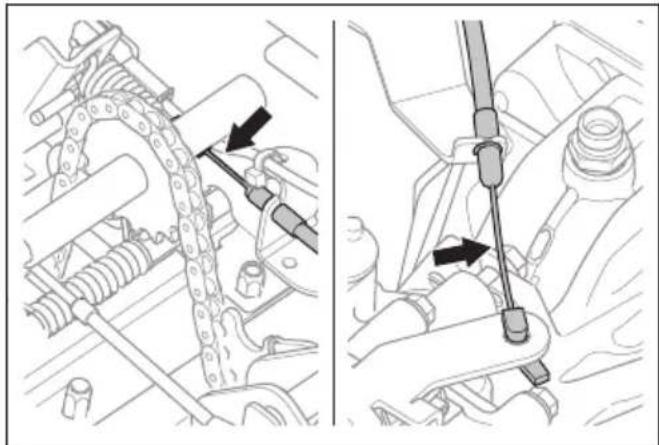

3. Odstranite gumijasto zaščito na žični potegi parkirne zavore.

4. Z oljem namažite konce žične potege parkirne zavore.

1. Odstranite vijake in odstranite ploščo okvirja.

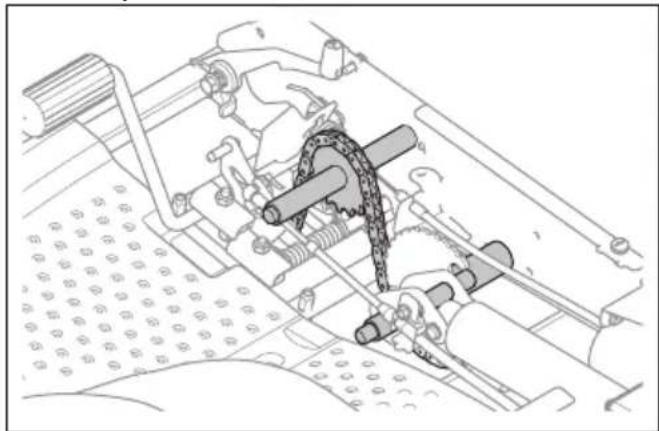

2. Z oljem ali pršilom za mazanje verig namažite verigo v okvirju.

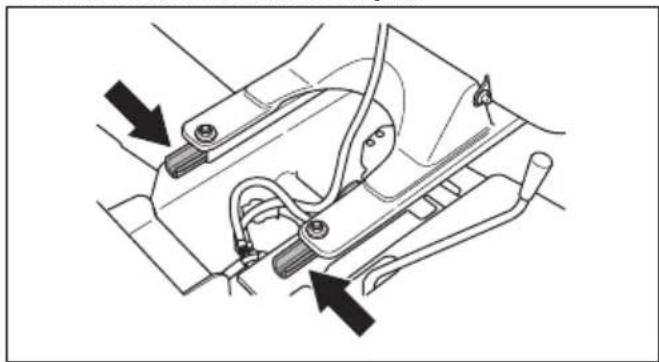

1. Sedež nagnite naprej.
2. Drsnike sedeža namažite z oljem.

1. Odstranite pokrov na desni strani.
2. Proste konce žičnih poteg, tudi tiste v bližini motorja, namažite z oljem.

Mazanje žične potege hidrostaticnega menjalnika

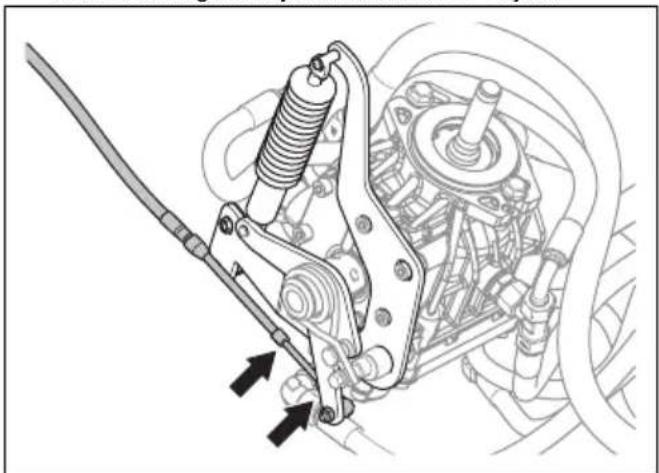

1. Spoje in ležaje žične potege hidrostaticnega menjalnika namažite z oljem.
2. Odstranite gumijasto manšeto in žično potego hidrostaticnega menjalnika namažite z oljem.

1. Stopalko za vožnjo petkrat potisnite naprej in ponovno namažite žično potego hidrostatičnega menjalnika.
2. Namestite gumijasto manšeto.

Mazanje krmilnega valja

Krmilni valj ima dve mazalni mesti, po eno na vsakem koncu.

1. Ležaj krmilnega zgloba namažite, ko je izdelek z vsemi kolesi na tleh. Namažite prek mazalke (A), dokler mast ne pride iz odprtine (B).

A B

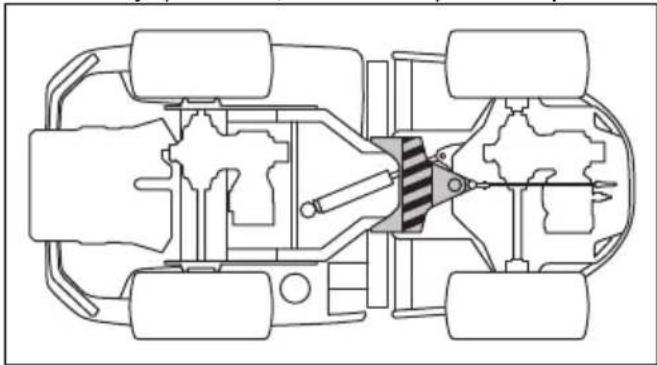

1. Dvignite izdelek, da sprostite tlak v krmilnih zglobih. Na sliki je prikazano, kam morate postaviti opore.

1. Znova namažite ležaj krmilnega zgloba, ko je izdelek dvignjen.

POZOR: Mast mora priti iz spoja pod mazalko.

1. Spustite izdelek.

Mazanje zglobne palice

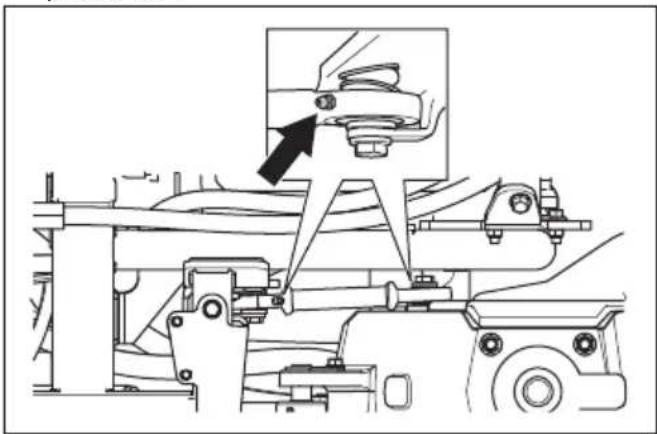

1. Na obeh straneh zglobne palice je po eno mazalno mesto. Mažite s pištolo za mast, dokler mast ne priteče ven.

Če rešitve težave ne najdete v teh navodilih, se obrnite na servisno delavnico Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Aktiviran je gumb za kardanski pogon. Glejte, Zagon motorja (P 524X) na strani 224 ali Zagon motorja (P 524X EFI) na strani 225.
	Parkirna zavora ni aktivirana. Glejte, Aktivacija in sprostitev parkirne zavore na strani 228.
	Glavna varovalka je pregorela. Glejte, Zamenjava varovalke na strani 237.
	Varovalka je poškodovana. Glejte, Zamenjava varovalke na strani 237.
	Kontaktni ključ je poškodovan.
	Povezava med kabli in akumulatorsko baterijo je slaba.
	Akumulatorska baterija je prešibka. Glejte, Polnjenje baterije na strani 237.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor.	V posodi za gorivo ni goriva. Glejte, Dolivanje goriva na strani 223.
	Vžigalna svečka je poškodovana oziroma ne deluje pravilno.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524X).
	V vodu za gorivo je umazanija (P 524X EFI).
Motor ne deluje enakomerno. Vžigalna	svečka je poškodovana oziroma ne deluje pravilno.
	Uplinjalnik ni nastavljen pravilno (P 524X).
	Zračni filter je zamašen. Glejte, Čiščenje in zamenjava zračnega filtra na strani 235.
	Ventil posode za gorivo je blokiran.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524X).
	V vodu za gorivo je umazanija (P 524X EFI).
	Dušilna loputa je nepravilno nastavljena (P 524X).
Motor je očitno brez moči. Zračni filter	je zamašen. Glejte, Čiščenje in zamenjava zračnega filtra na strani 235.
	Vžigalna svečka je poškodovana oziroma ne deluje pravilno.
	V uplinjalniku ali vodu za gorivo je umazanija (P 524X).
	V vodu za gorivo je umazanija (P 524X EFI).
	Žica za plin je nepravilno nastavljena.
V menjalniku ni dovolj moči. Jermen čr	palke ni pravilno zategnjen.
	Vrtljaji med sprednjo in zadnjo osjo niso pravilno nastavljeni.
	V menjalniku ni olja ali pa je nivo olja prenizek. Glejte, Preverjanje nivoja olja menjalnika na strani 249.
Akumulatorska baterija se ne polni. Akumulatorska baterija je poškodovana. Obrnite se na servisnega zastopnika Husqvarna.
Na izdelku je čutiti tresenje. Rezila niso	trdno pritrjena. Glejte, Pregledovanje rezil na strani 247.
	Eno ali več rezil je neuravnoteženih. Glejte, Pregledovanje rezil na strani 247.
	Motor ni trdno pritrjen.
	Kosišče je zamašeno s travo. Glejte, Čiščenje izdelka na strani 231.
Rezultati košnje niso zadovoljivi. Rezila	so otopela. Glejte, Pregledovanje rezil na strani 247.
	Trava je dolga ali mokra. Glejte, Zagotavljanje dobrih rezultatov košnje na strani 228.
	Vzporednost kosišča ni prilagojeno. Glejte, Preverjanje vzporednosti kosišča na strani 242.
	Kosišče ni poravnano.
	Kosišče je zamašeno s travo. Glejte, Čiščenje izdelka na strani 231.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta. Glejte, Tlak v pnevmatikah na strani 238.
	Izdelek deluje pri preveliki hitrosti. Glejte, Zagotavljanje dobrih rezultatov košnje na strani 228.
	Število vrtljajev motorja je prenizko. Glejte, Tehnični podatki na strani 262.
	Pogonski jermen zdrsne.
	Kabel, ki vodi na kosišče, ni priklopljen. Glejte, Nameščanje kosišča na strani 220.
	Kabel, ki vodi na kosišče, je stisnjen. Glejte, Nameščanje kosišča na strani 220.
	Funkcijski gumb za sprednjo dodatno opremo ni pravilno priklopljen.

Zaslon – odpravljanje težav

Simbol		Ime Prikaz na zaslonu Vzrok
		Indikator temperature olja menjalnika	Prikaže se znak.	Temperatura olja menjalnika je previsoka.
			Znak utripa hitro.	Obrnite se na servisnega zastopnika Husqvarna.
		Senzor tlaka motornega olja	Prikaže se znak.	Nizek pritisk olja. Glejte Preverjanje nivoja motornega olja na strani 248.
				Mazalni sistem je poškodovan ali ne deluje pravilno.
			Znak utripa.	Stikalo olja ali krogotok je poškodovan ali ne deluje pravilno.
		Indikator napolnjenosti akumulatorske baterije	Prikaže se znak.	Nizka napetost. Glejte Polnjenje baterije na strani 237.

Simbol Ime Prikaz na zaslonu Vzrok
	Indikator gumba za kar-danski pogon	Prikaže se znak.	Gumb za kardanski pogon je pritis-njen. Glejte Pregled pogojev delova-nja na strani 217.
		Znak utripa.	Napačen postopek zagona. Glejte Pregled pogojev delovanja na strani 217.
		Znak utripa hitro.	Gumb kardanskega pogona je po-škodovan ali ne deluje pravilno. Ob-rnite se na servisnega zastopnika Husqvarna.
	Indikator parkirne zavo-re	Prikaže se znak.	Parkirna zavora je aktivirana. Glejte Aktivacija in sprostitev parkirne zavo-re na strani 228.
		Znak utripa.	Napačen postopek zagona. Glejte Pregled pogojev delovanja na strani 217.
		Znak utripa hitro.	Parkirna zavora je poškodovana ali ne deluje pravilno. Obrnite se na ser-visnega zastopnika Husqvarna.
	Indikator ročice za nadzor prisotnosti uporab-nika (OPC)	Znak utripa.	Stikalo sedeža je izklopljeno, ko po-skušate zagnati motor. Glejte Pregled pogojev delovanja na strani 217.
		Znak utripa hitro.	Stikalo sedeža je poškodovano ali ne deluje pravilno. Obrnite se na servis-nega zastopnika Husqvarna.
	Indikator za servis Prikaže se znak.		Potreben je servis. Obrnite se na ser-visnega zastopnika Husqvarna.
	Merilnik za gorivo Prikaže se znak.		Nizek nivo goriva. Glejte Dolivanje goriva na strani 223.
	Bluetooth®	Znak utripa.	Izdelek je zaklenjen. Odklenite izde-lek z aplikacijo Husqvarna Connect.
	Digitalni zaklep Prikaže se znak.		Izdelek je zaklenjen. Odklenite izde-lek z aplikacijo Husqvarna Connect.

Opomba: Simboli in položaji simbolov na zaslonu se lahko razlikujejo med različnimi modeli.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Ne dvigajte izdelka. Transportni ušesci nista odobreni dvižni točki in ju je dovoljeno uporabljati samo za varno pritrditev izdelka na prikolico.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Varna pritrditev izdelka na prikolici med transportom

Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte, Varnost na strani 214.

OPOZORILO: Aktiviranje parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.

Oprema: 4 odobreni jernenii in 4 zagozde za kolesa.

1. Izdelek parkirajte v sredino prostora za nalaganje.

1. Središče težišča izdelka mora biti nad osjo koles transportnega vozila. Če za transport uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.

1. Uporabite parkirno zavoro.
2. Kosišče spustite v plavajoči položaj.
3. Odstranite vse nepritrjene predmete.
4. Prvi pas pritrdite skozi okvir zadnjega menjalnika.

Izdelek ima hidrostatični menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti.

Pred vleko izdelka menjalnik prestavite iz prestave. Glejte Odklop hidrostaticnega menjalnika na strani 229.

Skladiščenje

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, će pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila.

OPOZORILO: Z izdelka odstranite travo, liste in druge vnetljive materiale, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani 231. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.
• Zamenjajte motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja, ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite čepe in v vsak valj nalijte približno eno čajno žličko motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odstranitev

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Baterije ne zavrzite med gospodinjske odpadke.
• Baterijo zavrzite v pooblaščeni servisni delavnici Husqvarna ali v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	P 524X P 524X EFI
Mere, glejte tudi Mere izdelka na strani 266
Teža brez kosišča, s praznimi posodami, kg	433 437
Mere pnevmatik 18/8,50-8 18/8,50-8
Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI	100/1,0/14,5 100/1,0/14,5
Najv. naklon, stopinje ° 10 10
Največja dovoljena masa vlečne opreme pri naklonu 10 °, kg	200 200
Največja dovoljena navpična sila na vlečni kljuki, N/kg	250/25 250/25
Največja dovoljena vodoravna sila na vlečni kljuki, N/kg	350/35 350/35
Motor
Znamka / Model Kawasaki/V-Twin, FX 691V-KME09023		Kawasaki/V-Twin, FX730V EFI-KME01609-D2
Nazivna izhodna moč motorja v kW 22	13,9 15,6
Prostornina, cm3	726 726
Najv. število vrtljajev motorja v vrt/min	3000 +/- 100 3000 +/- 100
Najv. hitrost pri vožnji naprej, km/h 13	13
Najv. hitrost pri vzvratni vožnji, km/h 9	9
Gorivo, najm. oktansko število, neosvinčeno	95 (največ 5 % metanola, največ 10 % etanola, največ 15 % MTBE)	95 (največ 5 % metanola, največ 10 % etanola, največ 15 % MTBE)
Prostornina posode, litri 21 21
Olje razreda API CD ali boljše SAE 10 W/40 SAE 10 W/40
Količina olja s filtrom, litri	2,1	2,1
Količina olja brez filtra, litri	1,8	1,8
Zagon motorja	Električni zaganjalnik 12 V	Električni zaganjalnik 12 V
Menjalnik
Znamka / Model Kanzaki/KTM 23	Kanzaki/KTM 23
Olje za menjalnik Olje za menjalnike Husqvarna10W-30 (Husqvarna 10W-30 4T AWD ali STOU 10W-30)		Olje za menjalnike Husqvarna10W-30 (Husqvarna 10W-30 4T AWD ali STOU 10W-30)
Prostornina olja v sprednjem menjalniku, litri	0,9 0,9
Prostornina olja v zadnjem menjalni-ku, litri	0,9 0,9
Hidravlični sistem
Najvišji delovni pritisk, bar/psi 120/1740	120/1740
Prostornina hidravličnega rezervoarja, litri	8	8
Prostornina hidravličnega sistema, li-tri	13 13
Hidravlično olje Olje za menjalnike Husqvarna10W-30 (Husqvarna 10W-30 4T AWD ali STOU 10W-30)		Olje za menjalnike Husqvarna10W-30 (Husqvarna 10W-30 4T AWD ali STOU 10W-30)
Električni sistem
Vrsta 12 V, negativno ozemljeni 12 V, negativno ozemljeni
Akumulatorska baterija 12 V, 24 Ah 12 V, 24 Ah
Svečka NGK BPR4ES NGK BPR4ES
Glavna varovalka, ploščata, A 20 20
Izhodna napajalna varovalka, plošča-ta, A	5	5
Razmik elektrod, mm/palci 0,030/0,75	0,030/0,75
Luči	Lučka LED	Lučka LED
Kosišče
Vrsta Combi 112	Combi 112
	Combi 122	Combi 122
	R137 ^23	R137
	Combi 112X	Combi 112X
	Combi 122X	Combi 122X
	R137X ^24	R137X
Emisije hrupa ^25	P 524X P 524X EFI
Raven zvočne moči, izmerjena v dB(A)
Combi 112 99 100
Combi 122 104 105
R137 104 105
Combi 112X 99 99
Combi 122X 104 105
R137X 104 105
Nivo moči hrupa, zajamčeno dB(A)
Combi 112 100 100
Combi 122 105 105
R137 105 105
Combi 112X 100 100
Combi 122X 105 105
R137X 105 105

Nivoji hrupa ^26	P 524X P 524X EFI
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)
Combi 112 86 86
Combi 122 87 88
R137 90 91
Combi 112X 86 86
Combi 122X 87 88
R137X 90 91

Ravni vibracij 27	P 524X P 524X EFI
Nivo vibracij pri volanu, m/s2
Combi 112 2,5 2,5
Combi 122 2,5 2,5
Ravni vibracij ^27	P 524X P 524X EFI
R137 2,5 2,5
Combi 112X 2,5 2,5
Combi 122X 2,5 2,5
R137X 2,5 2,5
Nivo vibracij pri sedežu, m/s ^2
Combi 112 0,5 0,5
Combi 122 0,5 0,5
R137 0,5 0,5
Combi 112X 0,5 0,5
Combi 122X 0,5 0,5
R137X 0,5 0,5

Kosišče Combi 112 Combi 1	122 R137 Combi	112X Combi	122X R137X
Širina rezanja, mm 1120 1220	1370 1120	1220 1370
Višina košnje, 7 položajev, mm	25-75 25-75	35-100 25-75	25-75 35-100
Širina, mm 1220 1330 1409	1220 1330	1409
Teža, kg	60	71	89	61	72	90
Dolžina, mm	420	454	924	420	454	924

Rezilo
Zatezni moment vijaka rezila, Nm/kpm/lb-ft	80/8,1/59	80/8,1/59	130/13,2/95,8
Številka izdelka	5441027-10	5354294-10	5321872-55

Podatki o radijskih frekvencah	P 524X P 524X EFI
Frekvenčno območje, MHz	2402-2480 2402-2480
Izhodna moč ^28 , dBm	2,4 2,4

Mere izdelka

V teh navodilih za uporabo ni navodil za vzdrževanje dodatne opreme ali pribora. V zvezi s tem glejte navodila za uporabo pribora ali dodatne opreme.

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Garancija

Garancija za sistem prenosa

Garancija za sistem prenosa je veljavna le, će je bila hitrost sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev sistema prenosa naj izvede pooblaščen servisni zastopnik, da se preprečijo poškodbe sistema.

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model P 524X, P	524X EFI
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/53/EU "v zvezi z radijsko opremo"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 12100:2010, EN ISO 14982:2009, ETSI EN 300 328 v.2.2.2, ETSI EN 301 489-1 V1.9.2, ETSI EN 301 489-17 V3.2.4, EN IEC 61000-6-3:2021, EN IEC 61000-6-2:2019, EN IEC 63000:2018.

Priglašeni organ: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je potrdil skladnost z direktivo Sveta 2000/14/ES; postopki ugotavljanja skladnosti: Priloga VI.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 262.

Huskvarna, TBD

$$ \Delta \cdot 2 m $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Registrirane blagovne znamke

Besedna znamka in logotipi Bluetooth® so registrirane blagovne znamke v lasti Bluetooth SIG, inc. Vsaka uporaba teh oznak s strani Husqvarna je na podlagi licence.

Husqvarna®

www.husqvarna.com

Originalanweisungen
