NAVODILA ZA UPORABO R 200iX HUSQVARNA

Uvod	123
Varnost	128
Montaža	133
Delovanje	134
Vzdrževanje	142
Odpravljanje težav	148

Transport skladiščenje in odstranitev	155
Tehnični podatki	157
Servis	159
Izjava o skladnosti	160
Registirane blagovne znamke	161

Uvod

Pregled pred dobavo in številke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan.

Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko):
/
Motor:

Opis izdelka

Izdelek je sedežna kosilnica. Pedala za vožnjo naprej in vzvratno vožnjo vozniku omogočata brezstopenjsko nastavljanje hitrosti. Izdelek je opremljen s kosiščem 2-v-1 z vložkom za mulčenje.

Namen uporabe

Izdelek je izdelan za košnjo trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. će želite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

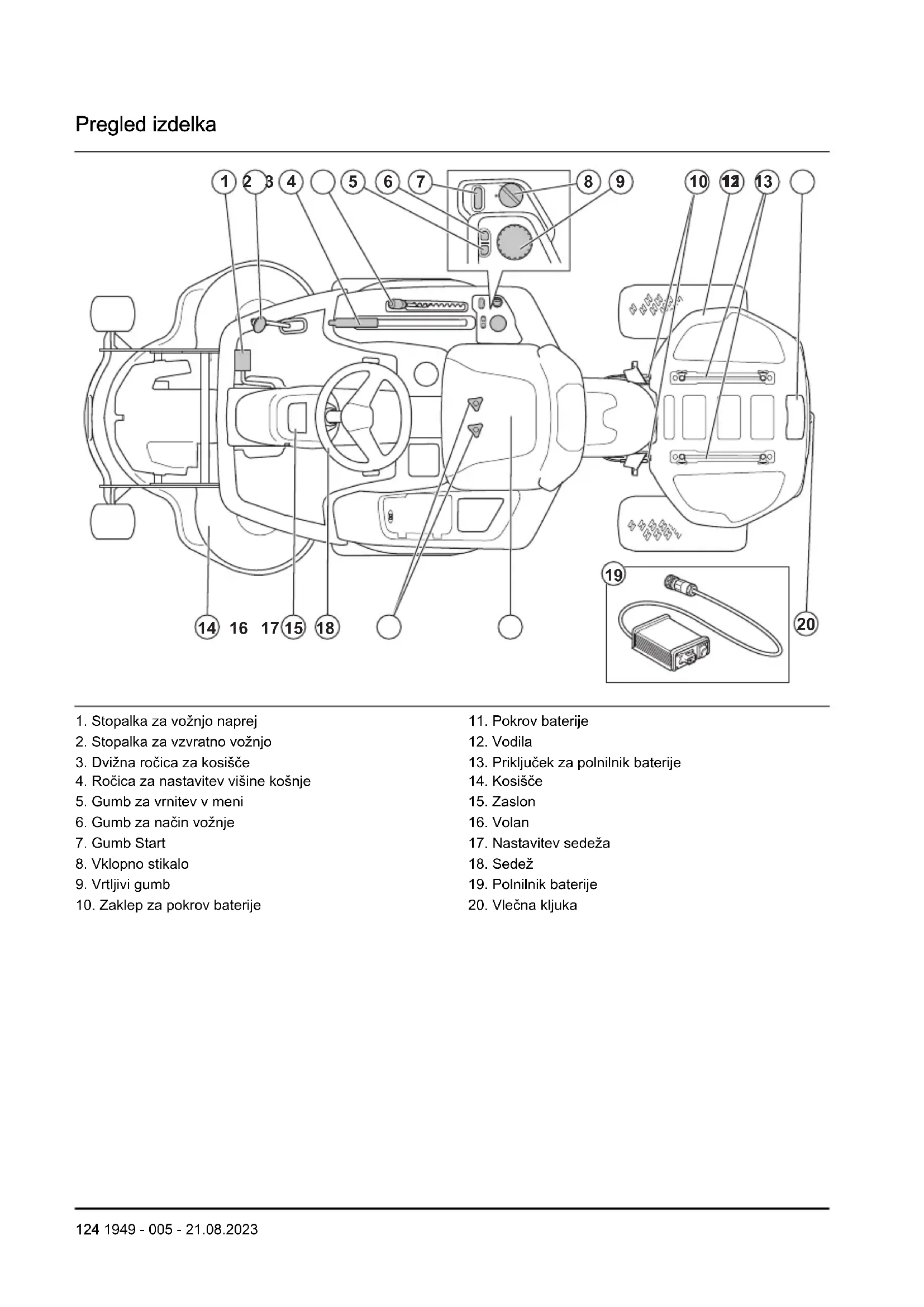

1. Stopalka za vožnjo naprej
2. Stopalka za vzvratno vožnjo

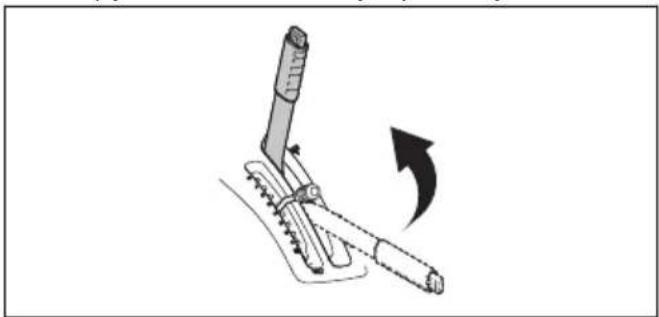

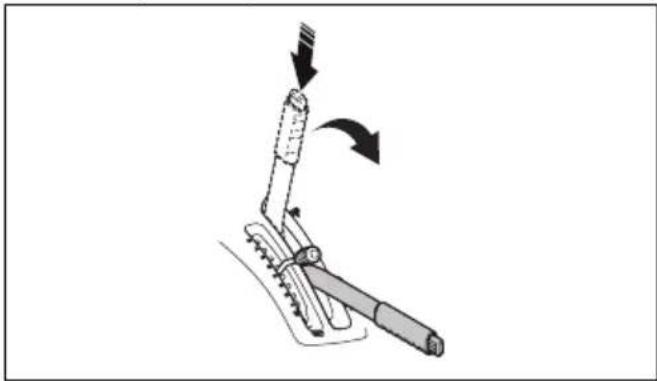

3. Dvižna ročica za kosišče
4. Ročica za nastavitev višine košnje
5. Gumb za vrnitev v meni
6. Gumb za način vožnje
7. Gumb Start
8. Vklopno stikalo
9. Vrtljivi gumb

10. Zaklep za pokrov baterije

11. Pokrov baterije

12. Vodila
13. Priključek za polnilnik baterije
14. Kosišče
15. Zaslon
16. Volan

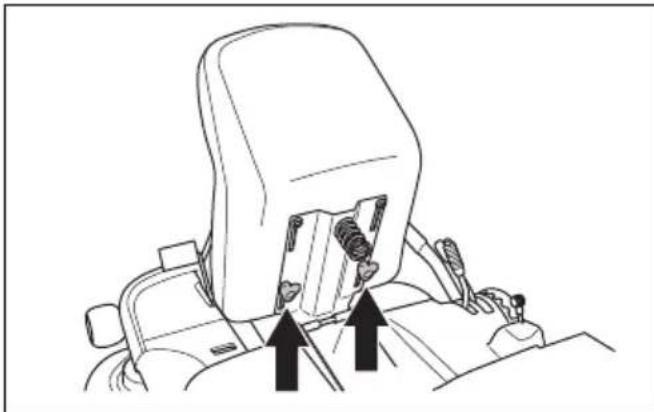

17. Nastavitev sedeža
18. Sedež
19. Polnilnik baterije
20. Vlečna kljuka

Pregled zaslona

Zaslon prikazuje informacije o stanju izdelka. Na zaslonu so 4 vrste sporočil; glejte Vrste sporočil na strani 125.

14:52 AUTO 60% min 60 14 13 12 11 10 5 6 7 8 9

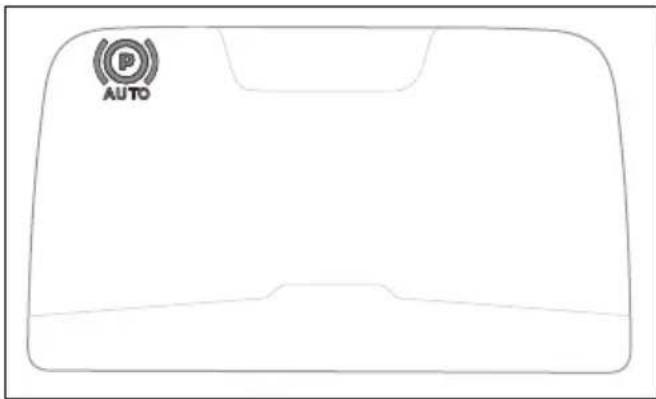

1. Indikator samodejne parkirne zavore Indikator zasveti, ko je samodejna parkirna zavora aktivirana.
2. Delovna luč ali indikator luči
3. Ura
4. Indikator Bluetooth ^® . Indikator se vklopi, ko se naprava Bluetooth ^® poveže z izdelkom.
5. Indikator za pogonski motor/krmilnik pogonskega motorja
6. Indikator za motor kosišča/krmilnik za motor kosišča
7. Indikator baterije
8. Indikator načina vožnje. Vklopljen je način vožnje SavE. Glejte, Izbira načina vožnje na strani 141.
9. Indikator načina vožnje. Vklopljen je način zmanjšane zmogljivosti. Glejte, Sporočila indikatorjev na zaslonu na strani 151.

10. Stopnja napolnjenosti baterije v minutah časa delovanja

11. Indikator e-PTO ^22 (električnega kardanskega pogona). Položaj za košnjo in aktivirano/položaj za košnjo in deaktivirano/transportni položaj in deaktivirano.

12. Sredina zaslona. Glejte, Načini zaslona na strani 126.
13. Indikator napolnjenosti baterije, %
14. Indikator napolnjenosti baterije
15. Indikator temperature. Če se vklopi indikator temperature na zaslonu, zaustavite izdelek in glejte Zaslon – odpravljanje težav na strani 151.

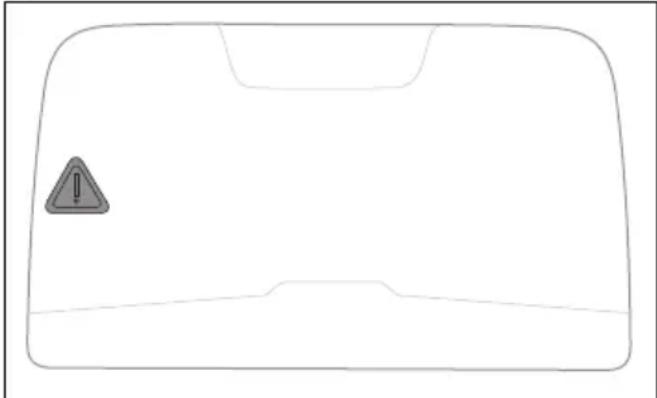

16. Opozorilni indikator Če se vklopi opozorilni indikator na zaslonu, zaustavite izdelek in glejte Zaslon – odpravljanje težav na strani 151.
17. Ročica za nadzor prisotnosti uporabnika(OPC). Indikator se vklopi, će uporabnik ne sedi na sedežu.

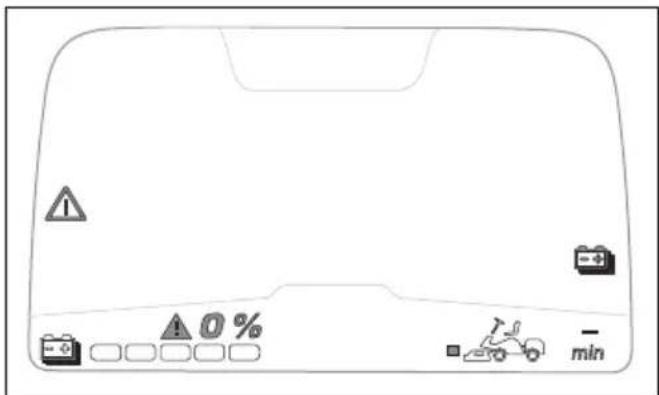

Vrste sporočil

Na zaslonu so lahko prikazane 4 vrste sporočil.

Vrsta sporočila Opis
Sporočila indikatorjev na zaslonu	Simboli indikatorjev na zaslonu prikazujejo aktivirano funkcijo ali informacije o stanju izdelka. Če se prikaže sporočilo indikatorjev na zaslonu, izdelek najpogosteje lahko deluje, vendar je priporočena izvedba določenih ukrepov. Glejte, Pregled zaslona na strani 125 in Sporočila indikatorjev na zaslonu na strani 151.
Opozorilno sporočilo Kombinacija	rumenih simbolov, ki se najprej prikažejo v obliki velikih simbolov na sredini zaslona. Kaže stanje, ki ni pravilno. Če se prikaže opozorilno sporočilo, izdelek najpogosteje lahko deluje, vendar počasneje kot običajno. Glejte, Opozorilna sporočila na zaslonu na strani 152.
Sporočilo o napaki Kombinacija	rdečih simbolov, ki se najprej prikažejo v obliki velikih simbolov na sredini zaslona. Kaže varnostno opozorilo ali težavo z izdelkom. Če je prisotna napaka, je izdelek običajno nastavljen na prosti tek in ga ni mogoče zagnati, dokler napaka ni odpravljena. Glejte, Sporočila o napakah na zaslonu na strani 152.
Zagon je preprečen. En sam velik	simbol na zaslonu, ki kaže stanje, zaradi katerega je zagon izdelka preprečen. Glejte, Sporočila, ko je zagon preprečen na strani 153.

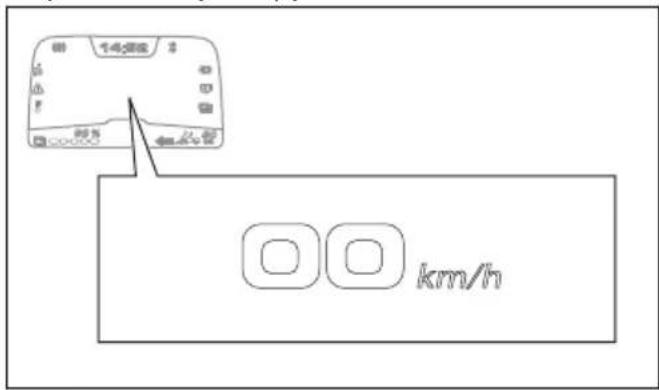

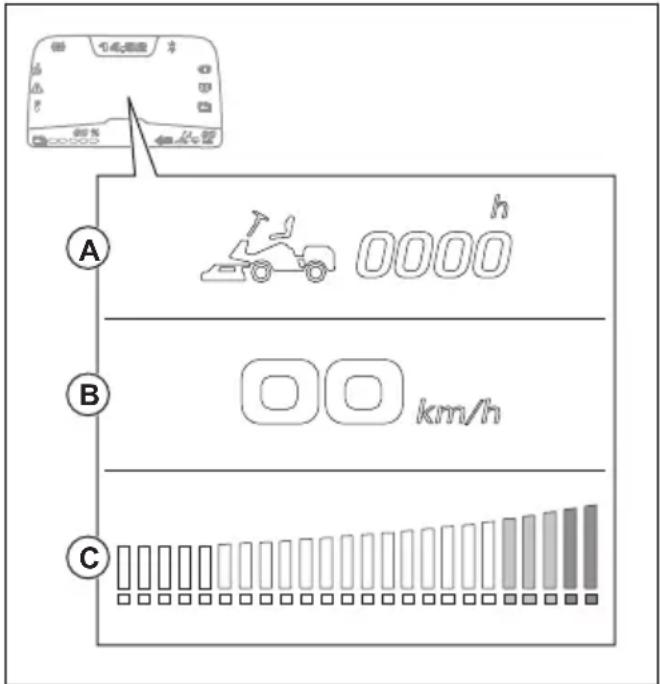

Načini zaslona

A B C

Na sredini zaslona so prikazane razne informacije o različnih načinih zaslona.

• Način prostega teka (A) kaže, kdaj je vklopno stikalo obrnjeno v položaj 1. V načinu prostega teka je na zaslonu prikazan skupni čas delovanja.
• Način vožnje s kosiščem v transportnem položaju (B) kaže, kdaj je izdelek zagnan. V načinu vožnje s kosiščem v transportnem položaju je na zaslonu prikazana trenutna hitrost v km/h.
• Način vožnje s kosiščem v položaju za košnjo (C) kaže, kdaj je vklopljeno kosišče ali druga dodatna oprema. Ko so vklopljeni le zeleni indikatorji, je poraba energije kosišča ali dodatne opreme enaka priporočeni. Če so vklopljeni rumeni ali rdeči

indikatorji, je poraba energije višja od priporočene, čas delovanja pa se skrajša.

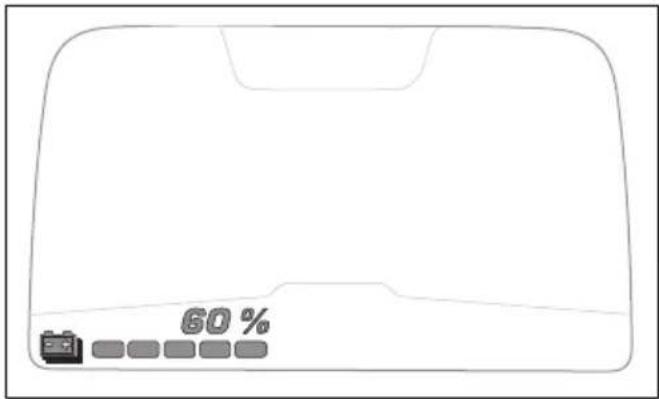

Pogled polnjenja

(A): V pogledu polnjenja je prikazano stanje napolnjenosti v %. Simbol stanja napolnjenosti (B) se vklopi, ko se izdelek polni. Simbol stanja napolnjenosti (B) se izklopi, ko je polnilnik priklopljen, a ne polni.

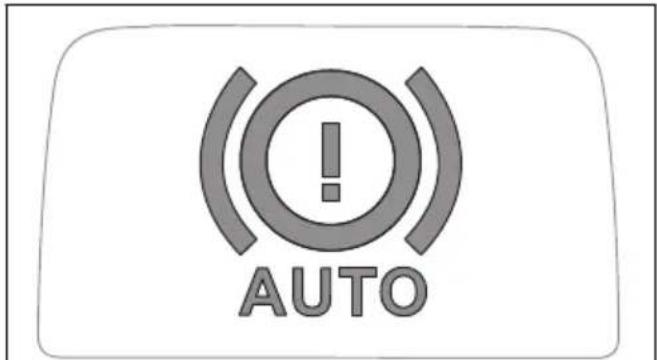

Zagon je preprečen.

Preden je izdelek mogoče zagnati, morajo biti izpolnjeni pogoji delovanja. Glejte, Zagon izdelka na strani 140. Če je gumb za zagon pritisnjen, ko pogoji delovanja niso izpolnjeni, se na zaslonu prikaže simbol za preprečeni zagon. Glejte, Sporočila, ko je zagon preprečen na strani 153

Ročica za nadzor prisotnosti uporabnika (OPC)

OPC preklopi izdelek v varni način, ko uporabnik vstane s sedeža. Motor se zaustavi, će so aktivirana rezila, pa se zaustavijo tudi motorji kosišča. Glejte, Pregled pogojev delovanja na strani 132

Stopalki za vožnjo naprej in vožnjo nazaj

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek se zaustavi, ko spustite stopalki.

A B

Kosišče

Kosišča za ta izdelek so kosišča Combi s sistemom BioClip. BioClip razreže travo v gnojilo. Kosišče Combi je mogoče uporabljati s sistemom BioClip. Brez pokrova BioClip je trava izvržena skozi zadnjo odprtino.

Husqvarna Connect

Izdelek ima brezžično tehnologijo Bluetooth® in se lahko poveže s prenosnimi napravami, ki imajo nameščeno aplikacijo Husqvarna Connect. Aplikacija Husqvarna Connect je brezplačna za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Funkcijo zaklepa in odklepa, s katero preprečite nepooblaščenim osebam upravljanje z izdelkom.
  • Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Simboli na izdelku

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Izognite se stiku z vrtljivimi rezili.

Izognite se stiku z rotirajočimi deli.

Pazite na leteče in odbite predmete.

Osebe naj se zadržujejo na varni razdalji.

Pred vzdrževanjem zaustavite izdelek.

Največja dovoljena navpična sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 157 in na oznaki.

Največja dovoljena vodoravna sila na vlečni kljuki je določena v razdelku Tehnični podatki na strani 157in na oznaki.

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Ne kosite trave na terenu z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte, Košnja na klančinah na strani 131.

Na izdelku ali opremi ni dovoljeno prevažati potnikov.

Samodejna parkirna zavora.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Stikalo sedeža.

Izdelek je skladen z veljavnimi direktivami EU.

Izdelek je v skladu z veljavnimi direktivami ZK.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 157in na oznaki.

Vedno nosite homologirano zaščitno opremo za sluh.

Servisni položaj za kosišče.

Delovni položaj za kosišče.

Višina košnje.

Servisni položaj za ročico za nastavitev višine košnje.

Rezila so deaktivirana.

Rezila so aktivirana.

Aktivirajte sistem električne parkirne zavore.

Deaktivirajte sistem električne parkirne zavore.

Okoljska oznaka. Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme.

Bralna koda

yyyywwxxxx Na tipski ploščici je na-

vedena serijska številka. yyyy je proizvodno leto in ww je proizvodni teden.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali

smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter izvrže predmete. Če ne upoštevate varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti.

OPOZORILO: Izdelka ne uporabljajte s poškodovano rezalno opremo.

Poškodovana rezalna oprema lahko izvrže predmete in povzroči hude telesne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Emisije hrupa za oznako okolja v skladu z EU (vključno z zakonodajo avstralske zvezne države New South Wales) ter direktivami in uredbami Združenega kraljestva.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.
• Pred zagonom izdelka je treba prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati stroj in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
• Seznanite se z varnostnimi oznakami.
• Izdelek mora biti čist, da je mogoče jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

- Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Če je napajanje vklopljeno, izdelka ne pustite brez nadzora. Preden izdelek pustite brez nadzora, se vedno prepričajte, da ste zaustavili rezila, aktivirali parkirno zavoro, zaustavili motor in odstranili ključ iz kontaktne ključavnice.
• Izdelek uporabljajte le pri dnevni svetlobi ali pri dobri osvetlitvi. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Pozorni bodite na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na vlažnih ali mokrih mestih, pri močnem vetru, mrazu, ob nevarnosti udara strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.

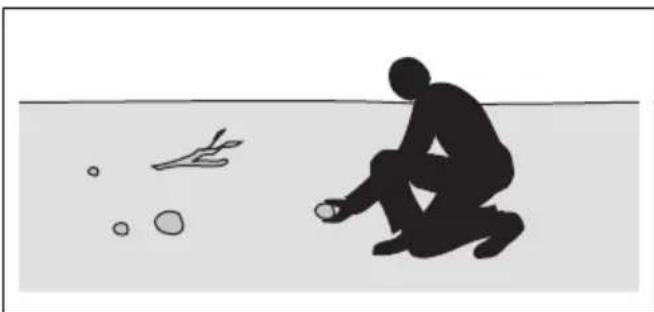

• Z območja odstranite predmete, kot so kamni, igrače, žice itd., ki bi se lahko zataknili za rezila in bi jih izvrglo.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je morda določena z lokalnimi zakoni.
• Pred zagonom motorja, aktiviranjem pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Ko je napajanje izklopljeno, izdelek vedno parkirajte na ravni površini.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.
• Opazujte otroke in zaustavite izdelek, će se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.
• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Splošno:

• Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar ter požar in/ali resne telesne poškodbe.
• Izdelek je mogoče opremiti z dodatno baterijo. Namestitve in popravila zaupajte izključno pooblaščenemu servisnemu zastopniku. Baterij v nobenem primeru ni dovoljeno nameščati ali popravljati.

• Redno preverjajte, ali so baterije brezhibne. Poškodovane ali predelane baterije se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb. Poškodovanih baterij nikoli ne popravljajte ali jih odpirajte.

• Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, ne uporabljajte izdelka in se obrnite na pooblaščeno servisno delavnico Husqvarna.

• Ne razstavljajte, odpirajte ali uničujte baterij.
• Baterij ne izpostavljajte mehanskemu stresu.
• Celic ali baterij ne izpostavljajte vročini ali ognju. Ne skladiščite neposredno izpostavljeno sončni svetlobi.
• Ne povzročajte kratkih stikov baterij. Baterij ne skladiščite na mestih, kjer lahko pride do kratkega stika med njimi oz. lahko kratek stik povzročijo drugi kovinski predmeti.
• Ne dovolite, da bi vsebina baterij prišla v stik s kožo ali očmi. Če pride do stika, prizadeto območje izperite z obilo vode in poiščite zdravniško pomoč.
• Ne uporabljajte baterij, ki niso predvidene za uporabo s to opremo.
• Znotraj naprave ne mešajte celic drugačne proizvodnje, zmogljivosti, velikosti ali vrste.
• Celice in baterije naj bodo vedno zunaj dosega otrok.
• Pazite, da bo baterija čista in suha.
• Baterijo uporabljajte samo v skladu z namenom.

48 V baterije:

• Uporabljajte samo Husqvarna 48 V baterije za napajanje Husqvarna baterijskih sedežnih izdelkov. Da se izognete poškodbam, baterije nikoli ne uporabljajte za napajanje drugih naprav.
• Nikoli ne uporabljajte baterij ali napravi, ki so okvarjene, spremenjene ali poškodovane.
• Nikoli ne poskušajte spremeniti ali popraviti naprav oz. baterij. Vsa popravila zaupajte izključno pooblaščenemu servisnemu zastopniku.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in

kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

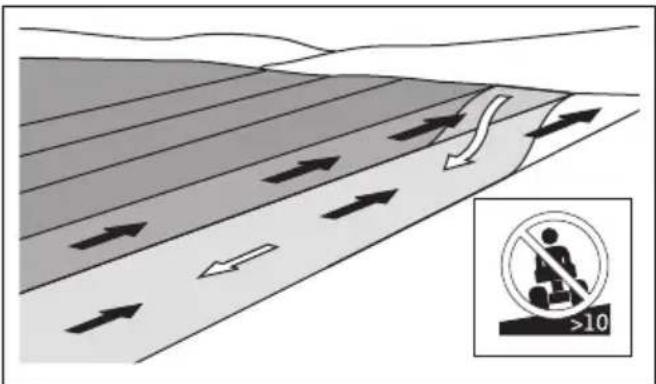

Košnja na klančinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanja. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti od vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Ne spuščajte se po pobočju z dvignjenim kosiščem.
• Izdelka ne upravljajte na pobočjih z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na pobočju.
• Za stanje na mestu na pobočju ne uporabljajte stopalke za vožnjo naprej in stopalke za vzvratno vožnjo. To bo povzročilo prekomerno segrevanje sistema.
• Po pobočjih vozite brez ustavljanja in počasi.
• Hitrosti ali smeri ne spreminjajte sunkovito.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strmega pobočja ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.
• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.

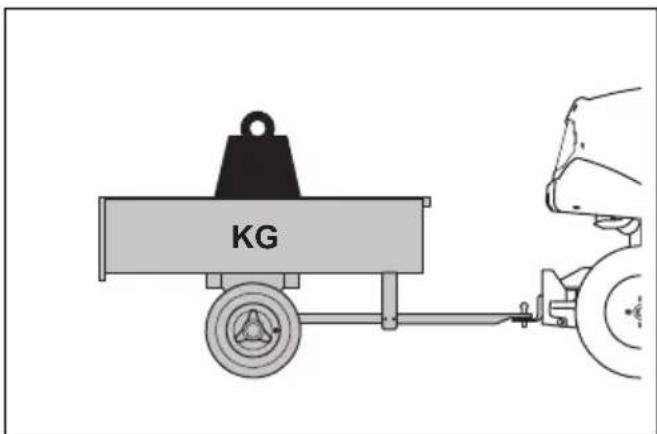

Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.
• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 157.

KG

• Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.
• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.
• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.

• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpežno obutev, ki ne drsi. Priporočamo obutev z ojačano konico. Ne bodite bosi ali nosite odprtih čevljev.

• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
• V bližini imejte opremo za prvo pomoč in gasilni aparat.

Pregled pogojev delovanja

Pogoje delovanja vsak dan preverite.

1. Prepričajte se, da načina vožnje ni mogoče zagnati, ko je kosišče v položaju za košnjo.
2. Prepričajte se, da načina vožnje ni mogoče zagnati, ko pritisnete stopalki.
3. Prepričajte se, da načina vožnje ni mogoče zagnati, ko vstanete s sedeža.

4. Prepričajte se, da načina vožnje ni mogoče zagnati, ko je polnilnik priklopljen na izdelek.

5. Prepričajte se, da načina vožnje ni mogoče zagnati, ko je sistem električne parkirne zavore deaktiviran.

6. Prepričajte se, da se je izdelek zaustavil, ko so bili motorji kosišča aktivirani in ste vstali s sedeža.

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek in način vožnje nastavite na vklop.
2. Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.
3. Previdno pritisnite stopalko za vožnjo naprej, da se premaknite naprej.
4. Sprostite sprednji pedal, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za vožnjo naprej.

Opomba: Izdelek ima samodejno zavoro, ki se vklopi, ko sprostite stopalke. Za večjo zavorno moč ob znižanju hitrosti pritisnite drugo stopalko.

1. Ta postopek ponovite za stopalko za vzvratno vožnjo.

2. Prepričajte se, da se izdelek ne premika, ko stopalki za vožnjo naprej in vožnjo nazaj nista vklopljeni.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 144.

Opozorilni indikator na zaslonu

POZOR: Če se vklopi opozorilni indikator na zaslonu, zaustavite izdelek in glejte Zaslon – odpravljanje težav na strani 151.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Vklopno stikalo je obrnjeno v položaj 0 in ključ je odstranjen iz kontaktne ključavnice.
• Izdelek je parkiran na ravni površini.
  • Parkirna zavora je aktivirana.
• Kosišče je izklopljeno.
• Kabel polnilnika baterije je odklopljen.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v

urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 142.

• Električni udar lahko povzroči poškodbe. Ne opravljajte vzdrževalnih del na bateriji. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja ne preverjajte s prsti.
• Izdelka ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih se ali vročih delov.
• Preden začnete na izdelku opravljati vzdrževalna dela, se mora ta ohladiti.
• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.
• Pred čiščenjem kosišča, slednjega vedno prestavite v servisni položaj. Za dostop do kosišča izdelka ne parkirajte v bližini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjajte nastavitev krmilnikov. Če je število vrtljajev motorja previsoko, lahko pride do poškodb sestavnih delov izdelka. Glejte, Tehnični podatki na strani 157 za najvišje število vrtljajev motorja.
• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

Montaža

Uvod

Navodila o tem, kako odstraniti in priklopiti kosišče, so tudi na nalepki na notranji površini sprednjega pokrova.

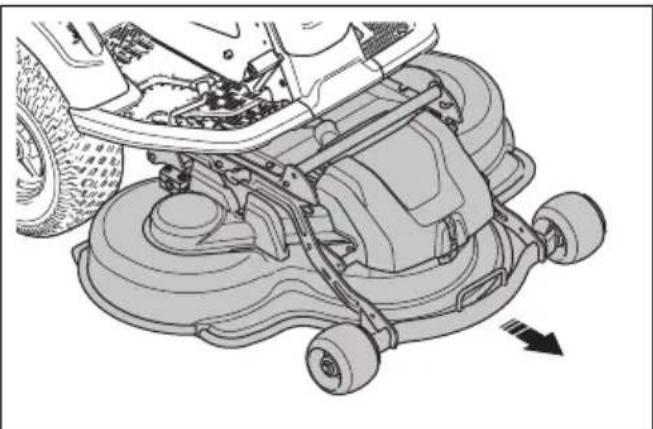

Odstranitev in namestitev kosišča

1. Izdelek parkirajte na ravna tla.
2. Vklopno stikalo obrnite v položaj 0.
3. Ročico za višino košnje premaknite v servisni položaj.
4. Z orodjem, pritrjenim na ključ vklopnega stikala, sprostite sponko na sprednjem pokrovu in odstranite pokrov.

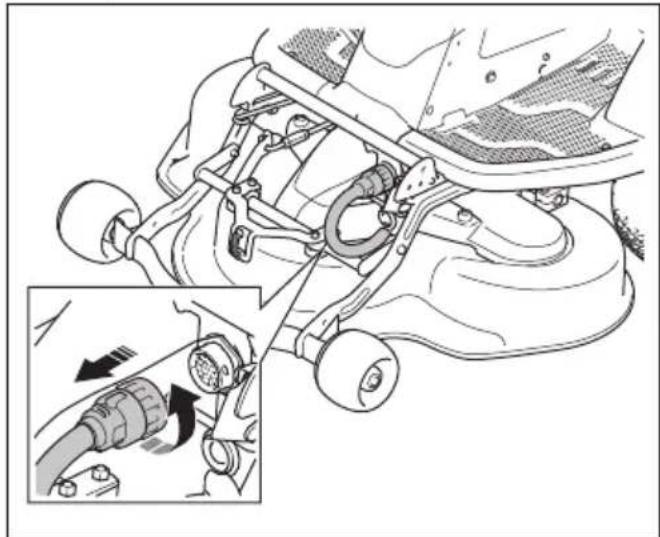

1. Odklopite kabel s kosišča.

1. Z levo roko deaktivirajte zaklep kosišča. Z desno roko izvlecite kosišče.

1. Med okvir z opremo in ohišje vstavite leseno klado. Tako ob odstranitvi preprečite neželen preskok kosišča nazaj.

OPOZORILO: Bodite previdni. Če je roka stisnjena med okvir z opremo in ohišje, obstaja nevarnost poškodb.

1. Odstranite 2 vijaka z okvirja z opremo.

1. Primate sprednji rob kosišča in ga izvlecite.

1. Kosišče znova namestite v obratnem zaporedju.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Zaslon

Uporaba zaslonskega menija

1. Če si želite ogledati zaslonski meni, pritisnite vrtljivi gumb (A).

A B

1. Če se želite pomikati med razpoložljivimi meniji, obrnite vrtljivi gumb (A).

2. Če želite izbrati meni, pritisnite vrtljivi gumb (A).

3. Če se želite vrniti nazaj in zapreti zaslonski meni, pritisnite vrtljivi gumb (B).

Opomba: Večina menijev je na voljo le v načinu prostega teka ali takrat, ko se izdelek ne premika. Glejte, Načini zaslona na strani 126. Meni se samodejno zapre, ko pritisnete gumb za zagon ali stopalki.

Hitrost dodatne opreme

Meni dodatne opreme je na voljo le, će je izdelku priložen pribor z nastavljivo hitrostjo. Glejte navodila za uporabo dodatne opreme. Za več informacij o razpoložljivem priboru za izdelek se obrnite na prodajalca družbe Husqvarna.

Nastavitev menija luči na vklop (ON)

Opomba: Luč je izbirna dodatna oprema. Za več informacij o razpoložljivem priboru za izdelek se obrnite na prodajalca družbe Husqvarna.

Opomba: Preden luč lahko upravljate in prilagajate, mora biti meni luči nastavljen na vklop (ON).

1. Za ogled zaslonskega menija pritisnite vrtljivi gumb.

2. Izberite meni nastavitev.

1. Pomaknite se do menija luči.

1. Pritisnite vrtljivi gumb, da nastavite meni luči na vklop (ON).

Opomba: Ob naslednjem zagonu izdelka bo meni luči nastavljena na vklop (ON).

Prilagoditev luči

Opomba: Po namestitvi luči mora biti meni luči nastavljen na vklop (ON). Glejte, Nastavitev menija luči na vklop (ON) na strani 135.

1. Za ogled zaslona pritisnite vrtljivi gumb.

2. Pomaknite se na simbol izklopljenih luči.

1. Pritisnite vrtljivi gumb, da nastavite delovne luči na vklop (ON).

1. Pritisnite vrtljivi gumb, da nastavite delovne luči in luči na vklop (ON).

Branje informacij o sistemu

1. Za ogled zaslona pritisnite vrtljivi gumb.

2. Izberite simbol informacij.

1. Obrnite vrtljivi gumb, će se želite pomikati med temi pogledi informacij o sistemu:

a) skupni čas vklopa v načinu vožnje,

h 0342

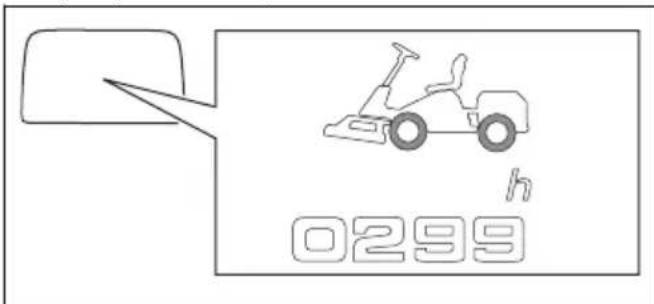

b) skupni vozni čas,

h 0299

c) skupni čas košnje ali uporabe drugega sprednje dodatne opreme,

h 0226

d) število nameščenih baterij.

1 2

Opomba: V izdelek je mogoče namestiti drugo baterijo. Za informacije o namestitvi se obrnite na prodajalca družbe Husqvarna.

OPOZORILO: Nevarnost

električnega udara. Baterij ne poskušajte nameščati ali popravljati. Namestitve in popravila naj izvaja le pooblaščeni servisni zastopnik.

Nastavitev časa na zaslonu

1. Za ogled zaslonskega menija pritisnite vrtljivi gumb.
2. Izberite meni nastavitev.

Vklop ali izklop zvoka

Opomba: Ko je zvok izklopljen, ne boste slišali zvokov obvestil za opozorila, napake ali zagon.

1. Za ogled zaslonskega menija pritisnite vrtljivi gumb.
2. Izberite meni nastavitev.

1. Izberite simbol zvočnika.

1. Pritisnite vrtljivi gumb, da vklopite ali izklopite zvok.

Branje sporočil o napakah

Opomba: Sporočilo o napaki je kombinacija simbolov. Glejte, Sporočila o napakah na zaslonu na strani 152

1. Za ogled zaslonskega menija pritisnite vrtljivi gumb.
2. Na zaslonskem meniju izberite opozorilni simbol.

Opomba: V meniju napak so prikazana največ

3 sporočila o napakah. Če obstajajo več kot
3 sporočila o napakah, so v meniju napak prikazana sporočila o prvih 3 napakah.

Opomba: Ko napake ni več v sistemu, se sporočilo o tej napaki ne shrani v meni napak.

1. Glejte, Sporočila o napakah na zaslonu na strani 152 za informacije in navodila.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Prikaz na bateriji, ko je izdelek vklopljen

60 %

Ko je izdelek vklopljen, je na zaslonu prikazano stanje napolnjenosti v %. Vsak zeleni indikator pomeni 20 % stanja napolnjenosti. Ko je stanje napolnjenosti 20 % ali manj, je skrajno levi indikator rumen. Ko je stanje napolnjenosti 5 % ali manj, je skrajno levi indikator rdeč. Ko je baterija prazna, je skrajno levi indikator siv.

OPOZORILO: Če je polnilnik baterije nepravilno uporabljen ali poškodovan, to lahko povzroči električni udar, puščanje baterije ali previsoko temperaturo. Redno preverjajte, ali sta polnilnik baterije in baterija nepoškodovana.

POZOR: Pred prvo uporabo do konca napolnite baterijo. Nova baterija ni do konca napolnjena.

POZOR: Uporabite le odobrene polnilnike. Glejte, Tehnični podatki na strani 157.

POZOR: Polnjenje je mogoče le, ko je temperatura baterije v dovoljenem temperaturnem območju za polnjenje (0–38 °C).

POZOR: Baterijo uporabljajte v okolju s temperaturo od 0°C do 40 °C.

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Da baterijo zaženete, morate 2 sekundi pritiskati gumb za zagon. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.

1. Polnilnik priključite v ozemljeno omrežno vtičnico in izdelek.

1. Stikalo za vklop/izklop polnilnika obrnite v položaj za vklop (ON).
2. Preden polnilnik odklopite, obrnite stikalo za vklop/izklop polnilnika v položaj za izklop (OFF).

Opomba: V izdelek je mogoče namestiti še eno baterijo. Za informacije o namestitvi se obrnite na prodajalca družbe Husqvarna.

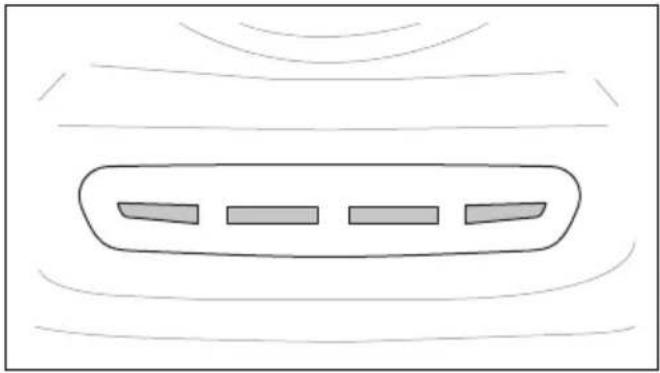

Prikaz na bateriji, ko se baterija polni

Ko je na izdelek priklopljen polnilnik in je vklopno stikalo obrnjeno v položaj 1, je na zaslonu prikazan pogled polnjenja. Glejte, Pogled polnjenja na strani 126.

Ko je polnilnik priklopljen, stanje napolnjenosti prikazujejo 4 indikatorji LED pod vtičnico za polnilnik baterije.

Opomba: Ob priklopu polnilnika baterije za trenutek zasvetijo vsi 4 indikatorji LED.

POZOR: Če ne zasveti noben indikator LED ali će rdeči indikatorji LED začnejo utripati, ko je polnilnik baterije priklopljen, je prišlo do napake. Preverite, ali so na zaslonu opozorilni simboli ali sporočilo o napaki. Odklopite polnilnik in glejte Odpravljanje težav na strani 148.

Ko je baterija do konca napolnjena, svetijo vsi 4 indikatorji LED.

POZOR: Če je polnilnik baterije priklopljen in je stikalo polnilnika za vklop/izklop obrnjeno v položaj za izklop (OFF), bodo vsi indikatorji polnjenja nehali svetiti. Preden izdelek uporabite, se prepričajte, da ste izklopili polnilnik.

Indikatorji LED Stanje napoljnenosti
Vsi 4 indikatorji LED svetijo.	Baterija je napoljnena med 76 in 100 %.
Svetijo indikatorji LED 1–3.	Baterija je napoljnena med 51 in 75 %.
Svetita indikatorja LED 1 in 2.	Baterija je napoljnena med 26 in 50 %.
Sveti indikator LED 1. Baterija je napoljnena med 0 in 25 %.

Opomba: Če je polnilnik priklopljen, ko je temperatura baterije višja od 38 °C, se polnjenje ne začne. Rumeni indikatorji LED prikazujejo stanje

napolnjenosti. Ko je temperatura baterije v dovoljenem temperaturnem območju za polnjenje (0–38 °C), se polnjenje samodejno zažene.

Opomba: Če izdelek uporabljate pri nizkih temperaturah, se čas delovanja lahko skrajša.

Odklop polnilnika baterije

Opomba: Ko je polnilnik baterije priklopljen, izdelka ni mogoče zagnati.

1. Stikalo za vklop/izklop polnilnika obrnite v položaj za izklop (OFF).
2. Da odklopite polnilnik, obrnite vtič polnilnika.

Sedež je mogoče magniti naprej. Nastavite ga lahko tudi po dolžini. Sprostite ročaje pod sedežem, da ga nastavite v smeri naprej ali nazaj.

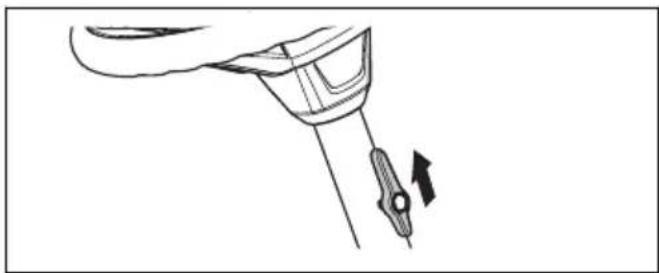

Za nastavitev višine volana

OPOZORILO: Ne nastavljajte višine volana med uporabo izdelka.

1. Obrnite gumb v nasprotni smeri vrtenja urinega kazalca z sprostitev.

POZOR: Daljša stran gumbnega vijaka mora biti obrnjena navzgor.

Dviganje in spuščanje kosišča

- Kosišče dvignete v transportni položaj tako, da dvižno ročico povlečete nazaj. Če je način vožnje vklopljen, se rezila samodejno prenehajo vrteti.

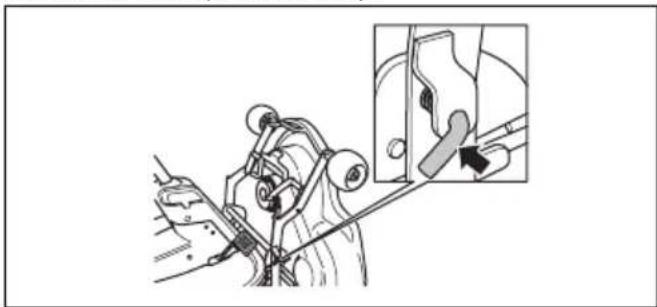

- Če želite spustiti kosišče v položaj za košnjo, pritisnite zaklepni gumb in potisnite ročico za dvig naprej. Če je način vožnje vklopljen, se rezila samodejno začnejo vrteti.

Parkirna zavora je električna. Parkirna zavora se samodejno aktivira, ko izdelek miruje, in se sprosti, ko pritisnete stopalki. Ko je aktivirana parkirna zavora, se na zaslonu prikaže simbol parkirne zavore.

OPOZORILO: Pred uporabo izdelka se prepričajte, da je sistem električne parkirne zavore aktiviran.

POZOR: Izdelka ne vlecite dlje kot je potrebno ali s hitrostjo, ki je višja od 6 km/h.

Če želite izdelek premakniti, ko je motor izklopljen, mora biti sistem električne parkirne zavore deaktiviran. Ročica za sistem električne parkirne zavore je za levim zadnjim kolesom.

- Da deaktivirate sistem električne parkirne zavore, sprostite zaklep sistema električne parkirne zavore (A) in premaknite ročico (B) v levi položaj.

1. Odklopite kabel baterijskega polnilnika.
2. Sedite na sedež.

3. Dvignite kosišče v transportni položaj. Glejte, Dviganje in spuščanje kosišča na strani 139.

4. Vklopno stikalo obrnite v položaj 1. Izdelek je nastavljen na način prostega teka.

1. Poskrbite, da ne boste pritiskali stopalk.
2. Pritiskajte gumb za zagon (B), dokler se ne pojavi zvok in se pogled zaslona spremeni. To pomeni, da je način vožnje vklopljen.

140按钮 km/h

Opomba: Če je zvok izklopljen, zvoka ne boste slišali. Glejte, Vklop ali izklop zvoka na strani 136.

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Da baterijo zaženete, morate 2 sekundi pritiskati gumb za zagon. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.

Upravljanje izdelka

1. Zaženite izdelek. Glejte, Zagon izdelka na strani 140.

2. Previdno pritisnite 1 stopalko. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno vožnjo. Bolj kot stopalko pritiskate navzdol, višja je hitrost.

A B

Opomba: Ko stopalko pritisnete, se parkirna zavora samodejno sprosti.

1. Sprostite stopalko, da aktivirate zavore.
2. Z ročico za višino košnje izberite višino košnje (1–10).

1. Na dvižni ročici za kosišče pritisnite zaklepni gumb, da kosišče spustite v položaj za košnjo.

Izdelek lahko nastavite na 2 različna načina vožnje: standardni način vožnje ali funkcijo varčevanja z energijo, SavE. S funkcijo SavE je čas delovanja daljši. Funkcija SavE zniža hitrost izdelka in hitrost vrtenja rezil.

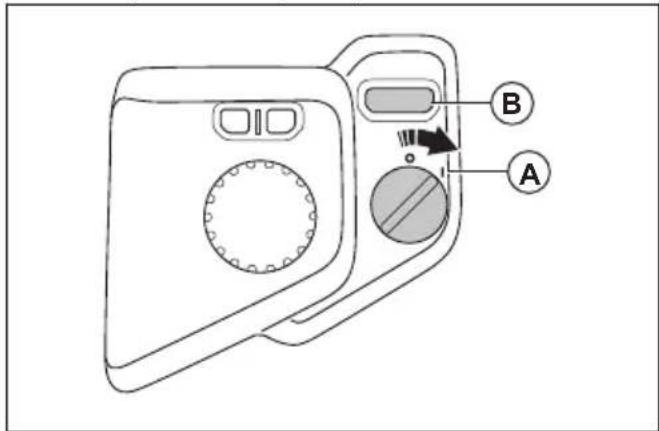

1. Vklopno stikalo (A) obrnite v položaj 1. Zaslon se vklopi.

2. Da spremenite način vožnje, pritisnite gumb za način vožnje (B).

B A

Opomba: Indikator načina vožnje na zaslonu kaže, kateri način vožnje je vklopljen. Glejte, Pregled zaslona na strani 125.

Opomba: Če zasveti indikator za nizko raven napolnjenosti baterije, glejte Sporočila indikatorjev na zaslonu na strani 151.

Zaustavitev izdelka

1. Izdelek parkirajte na ravna tla. Ko se izdelek ne premika, se samodejno aktivira parkirna zavora.
2. Ročico za dvig povlecite nazaj, da kosišče dvignete v transportni položaj.
3. Vklopno stikalo obrnite v položaj 0.

Zagotavljanje dobrih rezultatov košnje

• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate.
• Začnite z visoko višino košnje in jo postopoma spuščajte.
• Za najboljši rezultat uporabite standardni način vožnje. Izdelek vozite naprej z nizko hitrostjo. Če trava ni previsoka in predebela, bodo rezultati dobri tudi pri višji hitrosti.
• Za najboljše rezultate košnje, travo kosite pogosto in uporabite funkcijo mulčenja. Glejte, Odstranitev in namestitev vložka BioClip pri kosišču na strani 147.

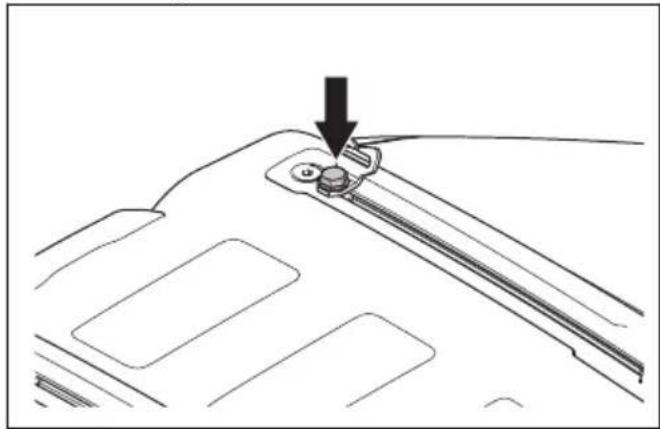

Pritrditev tovora na vodila

Izdelek ima na pokrovu baterije vodila in nosilce, kamor lahko pritrdite tovor.

1. Prilagodite nosilce vodil tako, da se prilegajo tovoru.

a) Odvijte vijak in premaknite nosilec vodila naprej ali nazaj na vodilu.

Glejte, Tehnični podatki na strani 157.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Dnevno vzdrževanje pred uporabo

Prepričajte se, da so matice in vijaki dobro priviti.

Očistite izdelek in notranje površine kosišča.

Prepričajte se, da varnostne naprave niso poškodovane.

Preglejte kable krmilnega sistema.

Preglejte rezila v kosišču.

Tlak v pnevmatikah mora biti ustrezen.

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica.

Vzdrževanje	Vsakih 50 ur ali letno.
Očistite zunanjo in notranjo površino kosišča. Očistite pod pokrovom kosišča in okrog rezil. X
Tlak v pnevmatikah mora biti ustrezen. X
Povežite izdelek z vozliščem Husqvarna Service Hub (HSH) ter posodobite vdelano programsko opremo in izdelek po potrebi umerite.	O
Baterijo napolnite do najmanj 80 %. Stanje napolnjenosti baterije preverite v HSH. O
Prepričajte se, da so matice in vijaki priviti s pravilnim zateznim momentom. O
Preglejte, podmažite in nastavite vse žice. O
Preverite krmilno verigo na notranji strani okvirja. O
Namažite stopalke na notranji strani okvirja. O
Mazanje voznikovega sedeža. O
Odstranite pogonska kolesa in podmažite osi z mastjo. O
Namažite okvir kosišča in nadzor prisotnosti kosišča. O
Namažite kolesa za obračanje na kosišču. O
Preglejte rezila. Po potrebi rezila nabrusite in uravnovesite. O
Preverite vzporednost kosišča. X
Preverite stikalo na mehanizmu za dvig kosišča. O
Preverite aktivacijo rezila in stikalo a nadzor prisotnosti operaterja (OPC). O
Preverite vožnjo naprej in vzvratno vožnjo pri različnih hitrostih. O

Čiščenje izdelka

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Pred čiščenjem z mokro krpo, ga najprej očistite s krtačo. Odstranite travo in umazanijo na pogonskem sistemu in okrog njega ter odprtino, kjer ventilator motorja zajema zrak.
• Izdelek očistite z mehko krpo.
• Ne uporabljajte vode okrog električnih delov in ležajev. Detergent pogosto povzroči večjo škodo.
• Preden na izdelek priklopite polnilnik, se prepričajte, da sta baterija in polnilnik baterije čista.
• Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo. Prepričajte se, da je vklopno stikalo v položaju 0.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.

Odstranjevanje pokrovov

Odpiranje in zapiranje pokrova baterije

POZOR: Preden odprete pokrov baterije, odstranite tovor, pritrjen na vodila.

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite 2 sponki na pokrovu baterije.

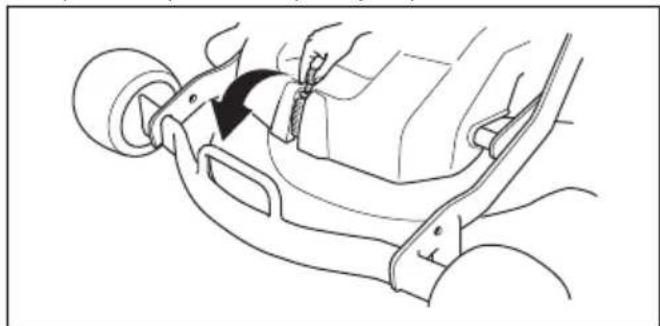

Odstranitev sprednjega pokrova

1. Z orodjem, pritrjenim na ključ vklopnega stikala, sprostite sponko na sprednjem pokrovu.

Odstranitev in namestitev pokrova okvirja

1. Sedež nagnite naprej.

2. Odstranite 3 vijake.

1. Namestitev poteka v obratnem vrstnem redu.

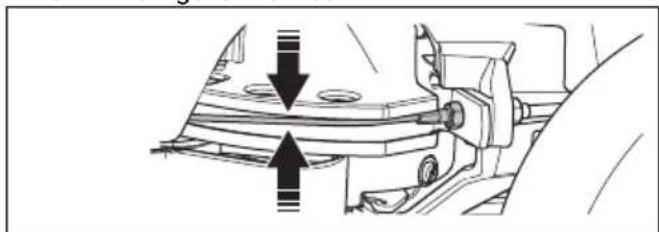

Pregledovanje žic krmilnega sistema

Napetost žic krmilnega sistema po določenem času lahko popusti. Zato se nastavitev krmilnega sistema spremeni.

Preglejte in nastavite krmilni sistem tako:

1. Žice krmilnega sistema so ustrezno privite, će jih lahko v odprtini na krmilnem drogu ročno premikate 5 mm navzgor ali navzdol.

1. Izdelek parkirajte na trdi podlagi z nagibom največ 10°. Izdelek naj bo vklopljen.

OPOZORILO: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

Opomba: Parkirna zavora je električna. Ko se izdelek ne premika, se samodejno aktivira parkirna zavora.

1. Prepričajte se, da je na zaslonu prikazan simbol parkirne zavore in da se izdelek ne premika. Če se izdelek premika, se obrnite na servisnega zastopnika družbe Husqvarna.

Zamenjava varovalke enote za krmiljenje napajanja

Pregorelo varovalko enote za krmiljenje napajanja prepoznate po pregoreli žici varovalke.

1. Prepričajte se, da je stikalo za vklop/izklop polnilnika nastavljeno na izklop (OFF) in da je polnilnik odklopljen z izdelka. Glejte, Odklop polnilnika baterije na strani 138.
2. Obrnite vklopno stikalo v položaj 0 in odstranite ključ vklopnega stikala.
3. Odstranite pokrov okvirja. Glejte, Odstranitev in namestitev pokrova okvirja na strani 144.
4. Potisnite 4 sponke in odstranite pokrov enote za krmiljenje napajanja.

1. Zamenjajte pregorelo varovalko enote za krmiljenje napajanja z novo varovalko enake vrste. Glejte, Tehnični podatki na strani 157.

Opomba: Če varovalka enote za krmiljenje napajanja kmalu po zamenjavi znova pregori, se obrnite na servisnega zastopnika družbe Husqvarna.

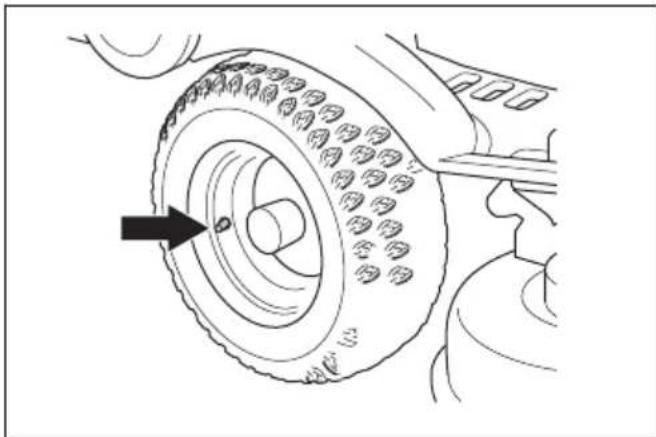

Tlak v pnevmatikah

Ustrezen tlak v pnevmatikah je 60 kPa (0,6 bar/8,5 PSI) v vseh 4 pnevmatikah.

Nastavljanje kosišča v servisni položaj

1. Izvedite korake 1–7 iz Odstranitev in namestitev kosišča na strani 133.
2. Dvignite kosišče v navpični položaj, da zaslišite klik. Kosišče se samodejno zaklene v navpičnem položaju.

Nastavitev kosišča v položaj za košnjo

1. Z levo roko pridržite sprednji rob kosišča.
2. Z desno roko sprostite zaklep.

1. Preklopite kosišče in ga do konca potisnite navznoter.

1. Priklopite kabel na kosišče.

1. Namestite sprednji pokrov.

2. Ročico za nastavitev višine košnje premaknite iz servisnega položaja v enega izmed oštevilčenih položajev.

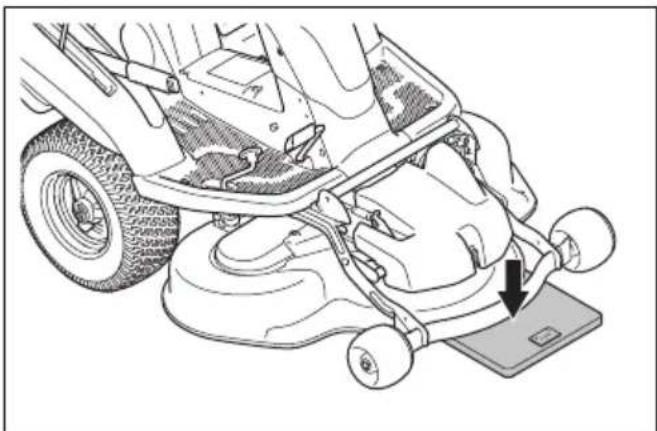

Preverjanje in nastavitev pritiska kosišča ob tla

Pravilen pritisk ob tla zagotavlja primerno premikanje kosišča vzdolž tal brez premočnega pritiskanja ob tla.

1. Zračni tlak v pnevmatikah mora biti 0,6 bara (60 kPa/9,0 PSI).

2. Izdelek parkirajte na ravno površino.

3. Kosišče spustite v položaj za košnjo.

4. Pod sprednji rob kosišča postavite kopalniško tehtnico.

Preverjanje vzporednosti kosišča

1. Prepričajte se, da je zračni pritisk v pnevmatikah ustrezen. Glejte, Tehnični podatki na strani 157.
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.
4. Ročico za nastavitev višine košnje premaknite v srednji položaj.
5. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča. Zadnji rob mora biti 4–6 mm (1/5 palca) višji od sprednjega roba.

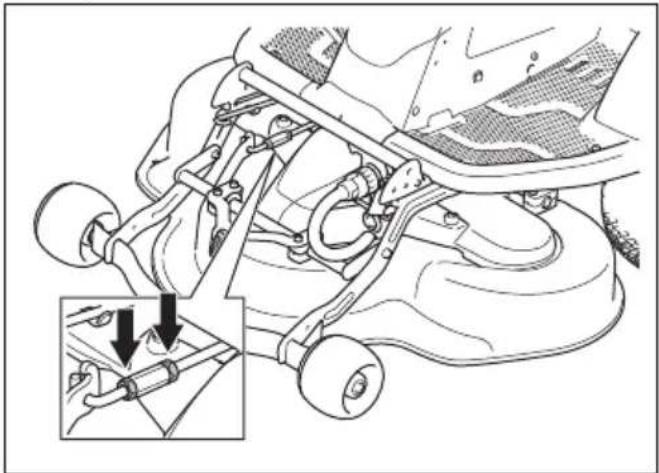

Nastavitev vzporednosti kosišča

1. Odstranite prednji pokrov.

2. Odvijte matice na dvižnem varovalu.

1. Po končani nastavitvi privijte vijake na dvižnem varovalu.
2. Preverite vzporednost. Glejte, Preverjanje vzporednosti kosišča na strani 146.
3. Namestite sprednji pokrov.

Za odstranitev vložka BioClip

- Vložek BioClip morate odstraniti za spremembo funkcije kosišča Combi z BioClip na izmet trave skozi zadnjo odprtino.

Odstranitev in namestitev vložka BioClip pri kosišču

1. Kosišče prestavite v servisni položaj. Glejte Nastavljanje kosišča v servisni položaj na straní 145.

2. Odstranite 3 vijake, s katerimi je pritrjen vložek BioClip, in ga odstranite.

1. Namestite 1 vijak M8x15 mm v odprtino za vijake vložka BioClip in tako preprečite poškodbe navojev.
2. Kosišče nastavite v položaj za košnjo.
3. Vložek BioClip namestite v obratnem zaporedju.

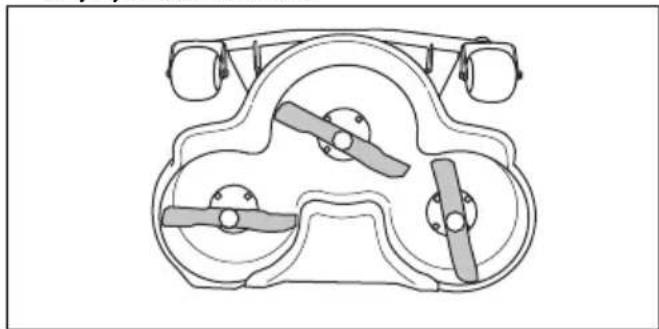

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Kosišče nastavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

1. Odstranite kosišče. Glejte, Odstranitev in namestitev kosišča na strani 133.

2. Rezilo blokirajte z leseno klado.

1. Namestitev poteka v obratnem vrstnem redu. Namestite novo rezilo z ukrivljenimi konci v smeri kosišča.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 157.

Odpravljanje težav

Uvod

Če rešitve težave ne najdete v teh navodilih, se obrnite na servisnega zastopnika družbe Husqvarna.

Opomba: Preden začnete odpravljati težave z izdelkom, se prepričajte, da je baterija napolnjena. Glejte, Polnjenje baterije na strani 137.

Urnik odpravljanja težav

Težava Vzrok Ukrep
Zaslon se ne vklopi, ko vklopno stikalo za napajanje obrnete v položaj 1.	Baterija je prazna. Glejte,Polnjenje baterije na strani 137.	Napolnite baterijo.
	Baterija je v stanju mirovanja. Za v	vklop baterije pritisnite in za 2 sekundi pridržite gumb za vklop. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.
	Varovalka enote za krmiljenje napajanja je pregorela.	Zamenjajte varovalko enote za krmiljenje napajanja; glejte Zamenjava varovalke enote za krmiljenje napajanja na strani 144. Če težava ni odpravljena, se obrnite na servisnega za-stopnika družbe Husqvarna.
	Zaslon ali kabel enote zaslona je okvarjen.	Obrnite se na servisnega zastopnika Husqvarna.
	Vklopno stikalo je okvarjeno.
Ob pritisku gumba za zagon se način vožnje ne zažene.	Napačen postopek zagona. Glejte	Zagon izdelka na strani 140 in Zagon je preprečen. na strani 126.
	Gumb za zagon je pritisnjen manj kot 1 sekundo.	Pritisnite gumb za zagon in ga pridržite 1 sekundo. Z zvokom in/ali spremembo zaslona je prikazano, da je način vožnje vklopljen. Če je zvok izklopljen, ne boste slišali zvoka obvestila o zagonu. Glejte, Vklop ali izklop zvoka na strani 136.
	Krmilna plošča je pokvarjena. Obrnite se na servisnega zastopnika Husqvarna.
Motorji kosišča se ne zaženejo. Kosišče ni v položaju za košnjo. Prestavite kosišče v položaj za košnjo, glejte Nastavitev kosišča v položaj za košnjo na strani 145.
Akumulatorska baterija se ne polni. Indikatorji LED pod vtičnico polnilnika baterije ne zasvetijo.	Polnilnik baterije ni pravilno priključen v omrežno vtičnico ali na izdelek.	Glejte, Polnjenje baterije na strani 137.
	Stikalo za vklop/izklop polnilnika je obrnjeno v položaj za izklop (OFF).	Stikalo za vklop/izklop polnilnika obrnite v položaj za vklop (ON).
	Polnilnik baterije je okvarjen. Odklo	pite polnilnik baterije in se obrnite na servisnega zastopnika družbe Husqvarna.
	Prišlo je do notranje napake.
	Omrežna vtičnica je okvarjena. Pol	nilnik baterije priklopite na omrežno vtični-co z napetostjo in frekvenco, ki sta navedeni na tipski plošćici.
Akumulatorska baterija se ne polni. Indikatorji LED pod vtičnico za polnilnik baterije utripajo rdeče.	Temperatura ni v temperaturnem območju za polnjenje.	Počakajte, da temperatura baterije pade na raven v dovoljenem temperaturnem območju za polnjenje (0–38°C). Poiščite sporočila o napakah ali opozorilne simbole na zaslonu. Glejte, Opozorilna sporočila na zaslonu na strani 152 in Sporočila o napakah na zaslonu na strani 152.
	Baterija je okvarjena. Odklopite pol	nilnik baterije in se obrnite na servisnega zastopnika družbe Husqvarna.
	Prišlo je do notranje napake.
Akumulatorska baterija se ne polni. Indikatorji LED pod vtičnico za polnilnik baterije kažejo stanje polnjenja z rumeno barvo.	Temperatura baterije je višja od 38 °C.	Prepričajte se, da sta polnilnik in izdelek na mestu, na katerem je temperatura v dovoljenem temperaturnem območju (0–38 °C). Če je polnilnik priklopljen, se polnjenje začne sa-modejno, ko je temperatura baterije nižja od 38 °C. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
Po namestitvi druge baterije se čas delovanja ni podaljšal.	Druga baterija v izdelku ni pravil-no nameščena.	Prepričajte se, da je druga baterija prikazana na zaslonu. Glejte, Branje informacij o sistemu na strani 135. Če je na zaslonu samo 1 simbol baterije ali će težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
Med načinom rezanja se v izdelku pojavljajo tresljaji.	Rezila niso trdno pritrjena/so poškodovana.	Vizualno jih preglejte. Glejte, Pregledovanje rezil na strani 147. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Eno ali več rezil ni uravnoteženih.
	Motor kosišča ni trdno pritrjen.
Med transportnim načinom se v izdelku pojavljajo tresljaji.	Eno ali več koles ni trdno pritrjenih.	Vizualno jih preglejte. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Pnevmatika izdelka je spuščena.
	V izdelku so odviti vijaki.
	Pogonski motor ni trdno pritrjen.
Rezultati košnje niso zadovoljivi. Re	Rezila so otopela. Glejte,	Pregledovanje rezil na strani 147.
	Trava je dolga ali mokra. Glejte,	Zagotavljanje dobrih rezultatov košnje na strani 141.
	Kosišče ni vzporedno s tlemi. Glejte,	Preverjanje vzporednosti kosišča na strani 146.
	Kosišče je zamašeno s travo. Glejte,	Čiščenje izdelka na strani 143.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta.	Glejte, Tlak v pnevmatikah na strani 145
	Izdelek deluje pri previsoki hitro-sti.	Obrnite se na servisnega zastopnika Husq-varna.
	Število vrtljajev motorja je preniz-ko.	Obrnite se na servisnega zastopnika Husq-varna.

Zaslon – odpravljanje težav

Sporočila indikatorjev na zaslonu

Sporočila indikatorjev na zaslonu kažejo aktivirano funkcijo ali informacije o stanju izdelka. Glejte, Pregled zaslona na strani 125. Zasveti en ali več indikatorjev na zaslonu. Če se prikaže sporočilo indikatorjev na zaslonu, izdelek lahko še vedno deluje, vendar je priporočena izvedba določenih ukrepov.

Simboli Ime Vzrok/ukrep
	Sistemska napaka	Pri izdelku se je pojavila sistemska napaka. Zaustavite izdelek in vklopno stikalo obrnite v položaj 0. Počakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka baterije Prišlo je do napake baterije. Zaustavite izdelek in vklopno stikalo obrnite v položaj 0. Pred zagonom počakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Opozorilo o pogonskem motorju	Pogonski motor je zastal. Verjetno je zastal zato, ker z izdelkom izvajate dela na hribu, kjer je potrebna energija praznjenja previsoka. Ne izvajajte dela v pogojih, zaradi katerih bi se pogonski motor zaustavil.
	Napaka pri temperaturi	Prišlo je do napake pri temperaturi. Za več informacij glejte kombinacijo simbolov.
	Način zmanjšane zmogljivostiNačin zmanjšane zmogljivosti	Vklopljen je način zmanjšane zmogljivosti. Ko je stopnja polnjenosti nizka, je samodejno nastavljen način zmanjšane zmogljivosti. Napolnite izdelek in ne izvajajte del na hribu.Izdelek je samodejno nastavljen na način zmanjšane zmogljivosti. Stopnja napolnjenosti je nizka in/ali pa je temperatura v bateriji, pogonskem motorju ali krmilnem elementu pogonskega motorja previsoka. V tem načinu vožnje so rezila deaktivirana, hitrost pa postopoma upada. Za več informacij glejte kombinacijo simbolov.

Opozorilna sporočila na zaslonu

Opozorilno sporočilo je kombinacija rumenih simbolov, ki se najprej prikažejo v obliki velikih simbolov na sredini zaslona. Če se prikaže opozorilo, izdelek lahko deluje, a je delovanje počasnejše kot običajno. Da preprečite napako, izdelek zaustavite in počakajte, da se bodo opozorilni simboli izklopili. Če je izdelek zaustavljen, se ne more znova zagnati, dokler opozorilno sporočilo ne izgine.

Opomba: Pri opozorilih na motorju kosišča/krmilnem elementu motorja dvignite kosišče/dodatno opremo v transportni položaj, da boste izdelek ponovno zagnali ali upravljali.

Simboli Ime Vzrok/ukrep
		Opozorilo o temperaturi baterije	Temperatura baterije je višja od priporočene. Dokler je temperatura povišana, bo izdelek deloval počasneje kot običajno. Zaustavite izdelek in pred zagonom počakajte, da se temperatura baterije zniža.
		Opozorilo o temperaturi pogonskega motorja ali krmilnega elementa pogonskega motorja	Temperatura pogonskega motorja ali krmilnega elementa pogonskega motorja je višja od priporočene. Dokler je temperatura povišana, bo izdelek deloval počasneje kot običajno. Zaustavite izdelek in pred zagonom počakajte, da se temperatura pogonskega motorja zniža.
		Opozorilo o temperaturi motorja kosišča ali krmilnega elementa motorja kosišča	Temperatura motorja kosišča ali krmilnega elementa motorja kosišča je višja od priporočene. Dokler je temperatura povišana, bo izdelek deloval počasneje kot običajno. Dvignite kosišče/sprednja dodatna oprema v transportni položaj in pred zagonom počakajte, da se temperatura zniža.

Sporočila o napakah na zaslonu

Sporočilo o napaki je kombinacija rdečih simbolov, ki se najprej prikažejo v obliki velikih simbolov na sredini zaslona. Če je prisotna napaka, je izdelek samodejno nastavljen na prosti tek in ga ni mogoče zagnati, dokler napaka ni odpravljena. Sporočila o napakah si lahko ogledate v meniju napak. Glejte, Branje sporočil o napakah na strani 136.

Opomba: Pri napakah na motorju kosišča/krmilnem elementu motorja dvignite kosišče/dodatna oprema v transportni položaj, da boste izdelek ponovno zagnali ali upravljali.

Simboli Ime Vzrok/ukrep
	Napaka pri temperaturi baterije	Temperatura baterije je previsoka. Počakajte, da se temperatura baterija zniža. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka pri temperaturi pogonskega motorja ali krmilnega elementa pogonskega motorja.	Temperatura pogonskega motorja ali krmilnega elementa pogonskega motorja je previsoka. Počakajte, da se temperatura pogonskega motorja ali krmilnega elementa pogonskega motorja zniža. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka pri temperaturi motorja kosišča ali krmilnega elementa motorja kosišča	Temperatura motorja kosišča ali krmilnega elementa motorja kosišča je previsoka. Dvignite kosišče ali druga sprednja dodatna oprema v transportni položaj in počakajte, da se temperatura zniža. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka pri pogonskem motorju ali krmilnem elementu pogonskega motorja	Prišlo je do napake pri pogonskem motorju ali krmilnem elementu pogonskega motorja. Zaustavite izdelek in vklopno stikalo obrnite v položaj 0. Pred zagonom počakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka pri motorju kosišča ali krmilnem elementu motorja kosišča	Prišlo je do napake pri motorju kosišča ali krmilnem elementu motorja kosišča. Dvignite kosišče ali druga sprednja dodatna oprema v transportni položaj. Če težava ni odpravljena, zaustavite izdelek in pred zagonom počakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Napaka prazne baterije	Baterija je prazna. Napolnite akumulator.

Sporočila, ko je zagon preprečen

Glejte, Zagon izdelka na strani 140.

Opis Ukrep
Zagon je preprečen, ker je kosišče v položaju košnje.	Pred zagonom dvignite kosišče v transportni položaj. Glejte, Dviganje in spuščanje kosišča na strani 139.

Opis Ukrep
Zagon je preprečen, ker je priklopljen polnilnik.	Pred zagonom odklopite polnilnik z izdelka. Glejte, Odklop polnilnika baterije na strani 138.

Opis Ukrep
Zagon je preprečen, ker sta pritisnjeni stopalki.	Ko se izdelek zažene, sto- palk ne pritiskajte.

AUTO

Opis Ukrep
Zagon je preprečen, ker je uporabnik vstal s sedeža.	Ob zagonu izdelka mora uporabnik sedeti na sede- žu. Glejte, Ročica za na- dzor prisotnosti uporabni- ka (OPC) na strani 126

Opis Ukrep
Zagon je preprečen, ker je sistem električne parkirne zavore deaktiviran.	Pred zagonom aktivirajte sistem električne parkirne zavore. Glejte, Ročno dvi-govanje izdelka na strani 139.

Opis Ukrep
Zagon je preprečen, ker je prišlo do napake pri temperaturi.	Glejte, Zaslon – odpravlja-nje težav na strani 151.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Ne dvigajte izdelka. Transportni ušesci nista odobreni dvižni točki in ju je dovoljeno uporabljati samo za varno pritrditev izdelka na prikolico.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Vleka izdelka

Če želite izdelek premakniti, ko je napajanje izklopljeno, mora biti sistem električne parkirne zavore deaktiviran.

1. Deaktivirajte sistem električne parkirne zavore. Glejte, Ročno dvigovanje izdelka na strani 139
2. Izdelek vlecite pri nizki hitrosti in le na kratke razdalje.

Varna pritrditev izdelka na prikolici med transportom

OPOZORILO: Aktiviranje parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite na prikolico.

Oprema: 2 odobrena zatezna pasova in 4 kolesni bloki v obliki zagozd.

1. Zatezna pasova pritrdite okoli ohišja ali zadnjega dela.
2. Zategnite zatezna pasova v smeri zadnjega in sprednjega dela prikolice, da pritrdite izdelek.
3. Kolesne bloke postavite pred zadnja kolesa in za njih.

Prevoz baterij

• Dostavljene 48 V baterije so v skladu z zahtevami zakonodaje glede nevarnega blaga.
• Pri transportu, če ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v ozek paket tako, da se ne more premikati.

Skladiščenje

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na skladiščenje.

OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Vklopno stikalo obrnite v položaj 0.
- Očistite izdelek, glejte Čiščenje izdelka na strani 143. Popravite poškodovano barvo, da preprečite korozijo.
- Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
- Baterijo pred shranjevanjem do konca napolnite. Poskrbite, da bodo baterije med skladiščenjem napolnjene 50 % ali več.

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Za zagon baterije morate pritisniti gumb za zagon in ga držati pritisnjenega 2 sekundi. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Ko je baterija v načinu spanja, je čas polnjenja daljši.

• Namažite vse mazalke, zglobe in preme.
• Izdelek skladiščite na čistem in suhem mestu. Na izdelek namestite zaščitno prevleko.

Opomba: Zaščitno prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morejo dostopati.
• Izdelek in napajanje shranjujte na suhem mestu, kjer ne zmrzuje.
• Če boste izdelek uporabljali, ga skladiščite na območju, kjer znaša temperatura okolice med 0 °C/32 °F in 50 °C/122 °F. Če izdelka ne boste uporabljali, ga lahko skladiščite na območju, kjer znaša temperatura okolice med -20 °C/-4 °F in 50 °C/122 °F.
• Izdelek hranite zaščiten pred sončno svetlobo.
• Izdelka ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika.

Odstranitev akumulatorja in polnilnika akumulatorja

Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Namesto tega ga je treba odnesti v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek

na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje in baterija imata lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Baterije ne zavrzite med gospodinjske odpadke.
• Baterijo zavrzite v pooblaščeni servisni delavnici Husqvarna ali v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

Mere
Dolžina brez kosišča, mm 1999
Širina brez kosišča, mm 883
Dolžina s kosiščem, mm^23	2296
Širina s kosiščem, mm^24	994
Višina, mm 1128
Teža brez kosišča (vklj. z 1 baterijo), kg 186
Medosna razdalja, mm 907
Mere pnevmatik 170/60-8
Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI 60/0,6/8,7
Najv. naklon, stopinje ° 10
Največja dovoljena masa vlečne opreme pri naklonu 10 °, kg 110
Največja dovoljena navpična sila na vlečni kljuki, N/kg 250/25
Največja dovoljena vodoravna sila na vlečni kljuki, N/kg 250/25
Najv. obremenitev pokrova baterije, kg 25
Pogonski motor
Tip motorja Brezkrtacni motor na enosmerni tok
Napetost, V 48
Nazivna izhodna moč motorja v kW 1,5
Najv. število vrtljajev motorja, vrt/min 3500
Menjalnik
Znamka/model	Omnigear/Husqvarna TP400R
Mast	NLGI-00 EP GREASE
Prostornina masti, litri	0,6
Število pogonskih prestav za vožnjo naprej	–
Število vzvratnih prestav	–
Najv. hitrost vožnje naprej v km/h	9
Najv. hitrost vzvratne vožnje v km/h	5
Električni sistem
Vrsta	48 V, enosmerni tok, negativno ozemljeni
Glavna varovalka, A 80
Varovalka kosišča, A 80
Varovalka za enoto krmiljenja napajanja, A/V 3/58
Emisije hrupa ^25
Raven zvočne moči, izmerjena v dB(A) 95
Nivo moči hrupa, zajamčeno dB(A) 96
Nivoji hrupa ^26
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A) 78
Ravni vibracij ^27
Nivo vibracij pri volanu, m/s ^2	0,1
Nivo vibracij pri sedežu, m/s ^2	0,2
Kosišče
Vrsta Combi 94i
	Combi 103i

Kosišče Combi 94i Combi 103i
Širina rezanja, mm 940 1030
Širina, mm 994 1081
Izhodna moč motorja kosišča, kW 3x0.9 3x0.9
Višina košnje, 10 položajev, mm 25-75 25-75
Dolžina rezila v mm	359 389
Rezilo
Številka izdelka	598 88 55-10	536 15 76-10

OPOZORILO: Uporaba kosišča, ki ni odobreno za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in resne

poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo.

Podatki o radijskih frekvencah

	R 200iX
Frekvenčno območje, MHz	2402–2480
Izhodna moč ^28 , dBm -7.0

Homologirane baterije

V tem izdelku uporabljajte samo originalne baterije.

Baterija EM-5240Li
Številka izdelka 598 84 43-01
Vrsta Litij-ionska
Zmogljivost akumulatorja v Ah 38,5
Nazivna napetost, V 50,4
Teža, kg/lb 17/38

Odobreni polnilniki baterije

Polnilnik baterije PS 300C
Vhodna napetost, V 220–240
Vhodni tok, A 1,8
Frekvenca, Hz 50
Moč, W 300
Izhodna napetost, V 58
Izhodni tok, A 5,3

Servis

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model R 200iX
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/53/EU "v zvezi z	radijsko opremo"
2000/14/EC "o emisijah	hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 12100:2010, EN ISO 13849-1:2015, EN ISO 13849-2:2012, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-3:2013+A1:2017+A2:2018, EN ISO 14982:2009, EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011+AC:2012, ETSI EN 300 328 V2.2.2, ETSI EN 301 489-1 V1.9.2, ETSI EN 301 489-17 V3.2.4, EN 50665:2017, EN IEC 63000:2018 .

Priglašeni organ: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden je potrdil skladnost z direktivo Sveta 2000/14/ES; postopki ugotavljanja skladnosti: Priloga VI.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 157.

Huskvarna, 2023-07-05

$$ \Delta \cdot 2 m $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Registrirane blagovne znamke

Besedna znamka in logotipi Bluetooth® so registrirane blagovne znamke v lasti Bluetooth SIG, inc. Vsaka uporaba teh oznak s strani Husqvarna je na podlagi licence.

Husqvarna®

www.husqvarna.com

Originalanweisungen
