Caractéristiques techniques	Modèle : HUSQVARNA R 200iX, Type : Tondeuse à gazon robotisée, Largeur de coupe : 22 cm, Surface recommandée : jusqu'à 600 m², Pente maximale : 25 %
Utilisation	Fonctionnement autonome, Programmation via application mobile, Capacité à gérer des terrains complexes avec obstacles
Maintenance et réparation	Nettoyage régulier des lames, Vérification des capteurs, Mise à jour du logiciel via application
Sécurité	Système de verrouillage, Capteurs de soulèvement et de basculement, Arrêt automatique en cas de problème
Informations générales	Garantie : 2 ans, Accessoires inclus : station de charge, câble de périmètre, Lames de rechange disponibles

FOIRE AUX QUESTIONS - R 200iX HUSQVARNA

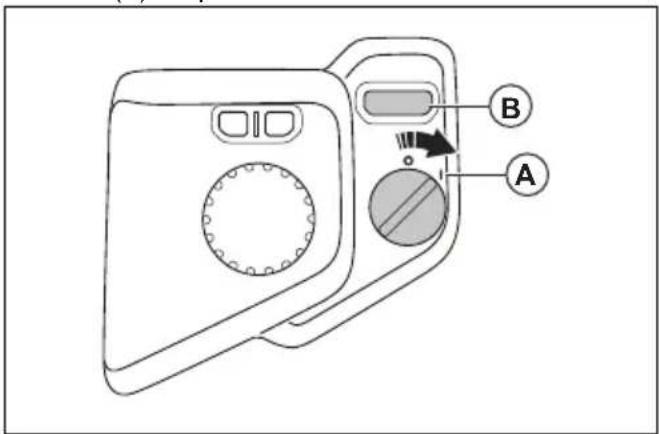

Comment démarrer la tondeuse HUSQVARNA R 200iX ?

Assurez-vous que la batterie est chargée. Appuyez sur le bouton de démarrage et tirez le levier de sécurité en même temps pour démarrer le moteur.

Que faire si la tondeuse ne démarre pas ?

Vérifiez d'abord la charge de la batterie. Assurez-vous également que le levier de sécurité est en position correcte et que toutes les connexions sont sécurisées.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur de coupe situé sur le châssis de la tondeuse. Abaissez ou relevez le levier pour ajuster la hauteur selon vos préférences.

La tondeuse laisse des bandes non coupées, que faire ?

Vérifiez que la lame est bien affûtée et qu'elle est installée correctement. Assurez-vous également de ne pas tondre l'herbe trop haute en une seule fois.

Comment entretenir la tondeuse HUSQVARNA R 200iX ?

Nettoyez régulièrement la lame et le châssis après chaque utilisation. Vérifiez et changez l'huile si nécessaire, et inspectez la batterie pour tout signe d'usure.

Où trouver des pièces de rechange pour la tondeuse ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur HUSQVARNA local ou via le site officiel d'HUSQVARNA.

Comment stocker la tondeuse pendant l'hiver ?

Nettoyez la tondeuse, retirez la batterie et entreposez-la dans un endroit sec à l'abri du gel. Assurez-vous que le réservoir d'essence est vide ou stabilisé.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer entre 2 et 5 ans avec un entretien approprié.

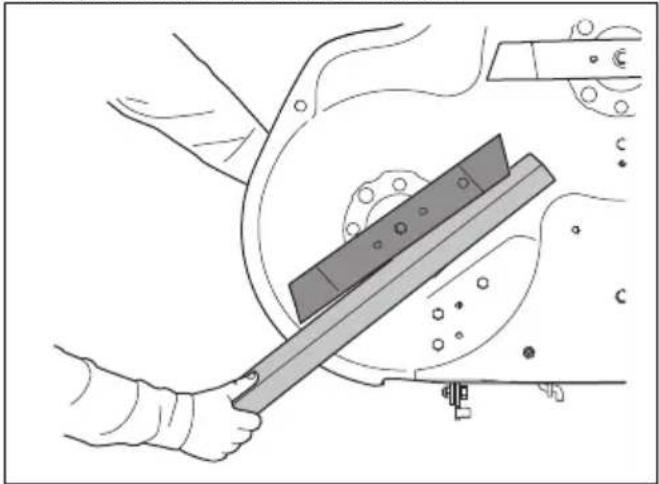

Comment savoir quand il est temps de remplacer la lame ?

Si la tondeuse laisse des traces de tonte irrégulières ou si la lame est visiblement endommagée ou rouillée, il est temps de la remplacer.

La tondeuse émet un bruit étrange, que faire ?

Vérifiez si des objets étrangers bloquent la lame ou si elle est mal installée. Si le problème persiste, contactez un professionnel pour un diagnostic.

MODE D'EMPLOI R 200iX HUSQVARNA

• -Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch Husqvarna erfolgt unter Lizenz. 42 1949 - 005 - 21.08.2023Sommaire Introduction p. 43
• Sécurité p. 49
• Montage p. 54
• Utilisation p. 55
• Entretien p. 63
• Dépannage p. 69
• Transport, entreposage et mise au rebut p. 77
• Caractéristiques techniques p. 79
• Entretien p. 81
• Déclaration de conformité p. 82
• Marques déposées Introduction Inspection avant livraison et numéros de produit Remarque: Une inspection avant livraison a été effectuée pour ce produit. Assurez-vous que vous avez reçu une copie signée du document d'inspection avant livraison du revendeur. Coordonnées du revendeur: Ce manuel d'utilisation concerne des informations relatives au produit portant le numéro de produit/numéro de série: p. 83

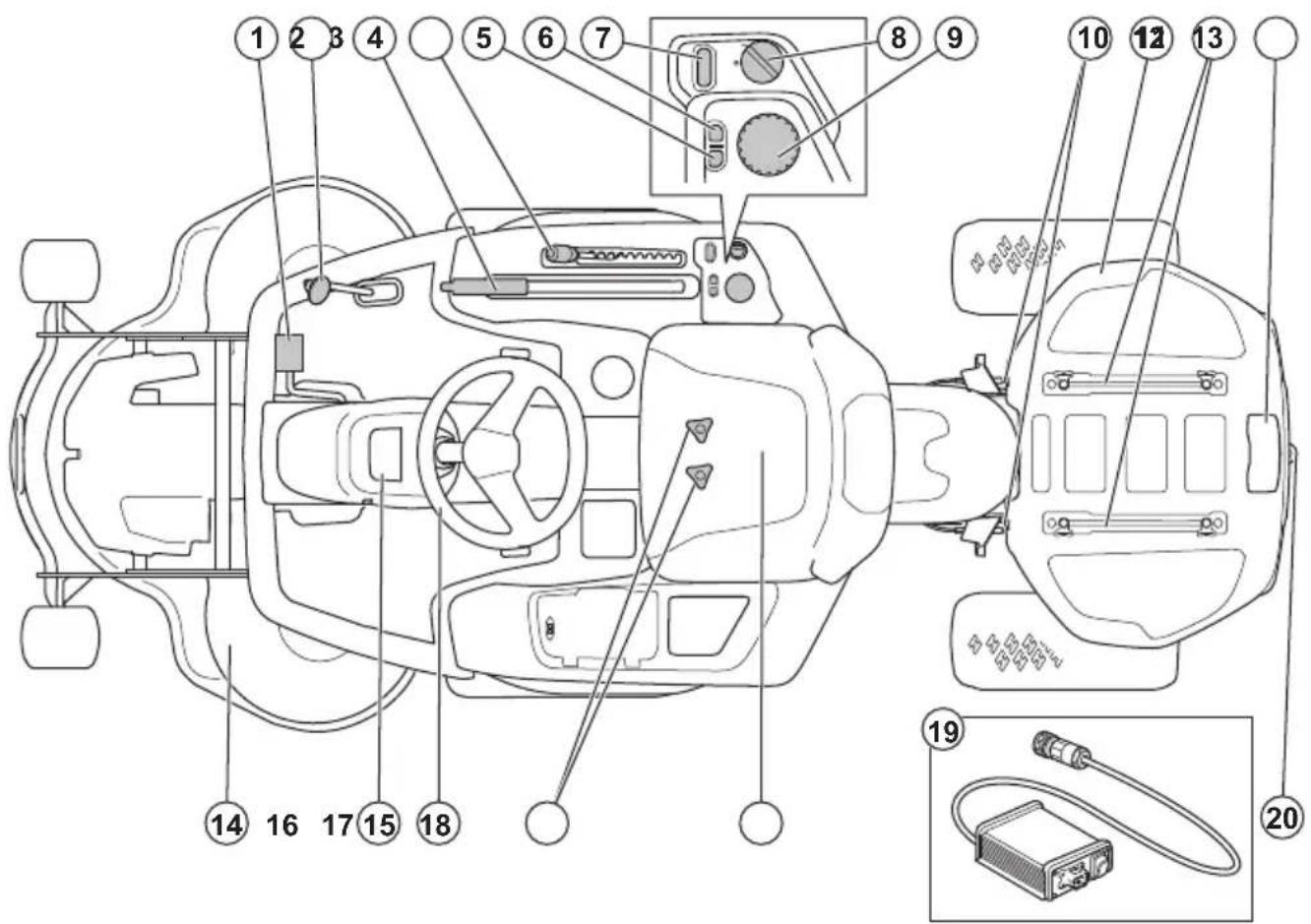

Moteur: Description du produit Le produit est une tondeuse autoportée. Les pédales de marche avant et arrière permettent à l'opérateur de régler la vitesse progressivement. Le produit est utilisé avec un carter de coupe 2-en-1 équipé d'un obturateur de broyeur. Utilisation prévue Ce produit est conçu pour tondre l'herbe sur des surfaces extérieures planes dans des zones résidentielles et des jardins. Fixez un accessoire en option pour utiliser le produit pour d'autres travaux. Pour davantage d'informations sur les accessoires disponibles, contactez votre revendeur Husqvarna. Assurez votre produit Assurez-vous que votre nouveau produit est bien couvert par une assurance. Contactez votre compagnie d'assurance en cas de doute. Nous vous recommandons une couverture d'assurance complète comprenant l'assurance responsabilité civile, l'assurance en cas d'incendie, de dommages et de vol. 1949 - 005 - 21.08.2023 43Aperçu du produit

1. Pédale de marche avant

2. Pédale de marche arrière

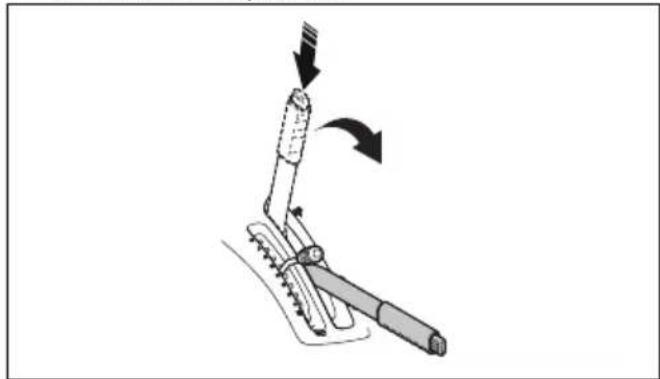

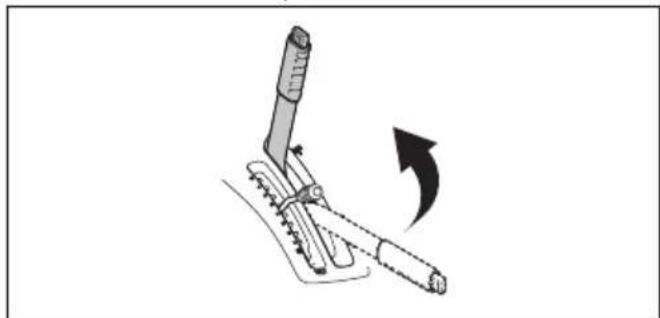

3. Levier de levage du carter de coupe

4. Levier de hauteur de coupe

5. Bouton pour revenir au menu

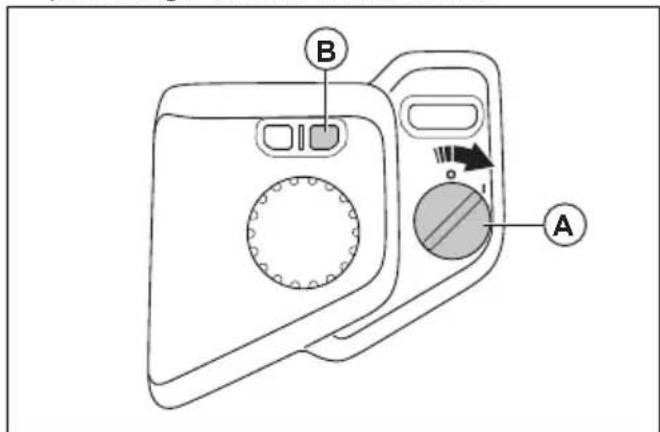

6. Bouton de mode d'entraînement

8. Interrupteur d'alimentation

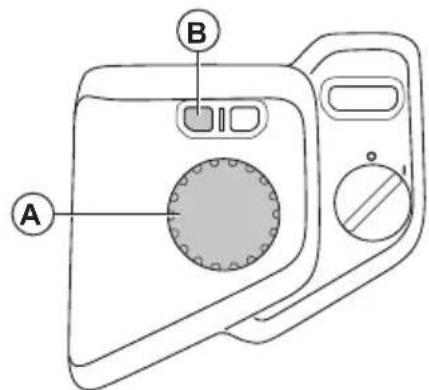

9. Roue de sélection

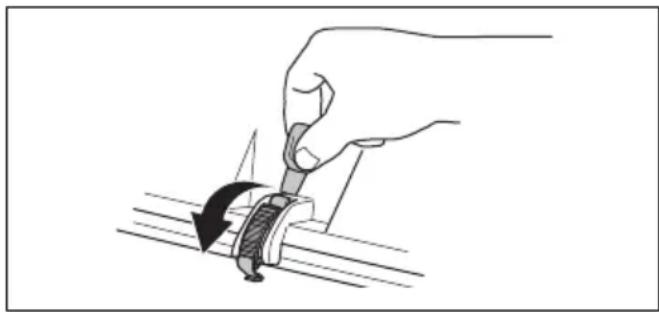

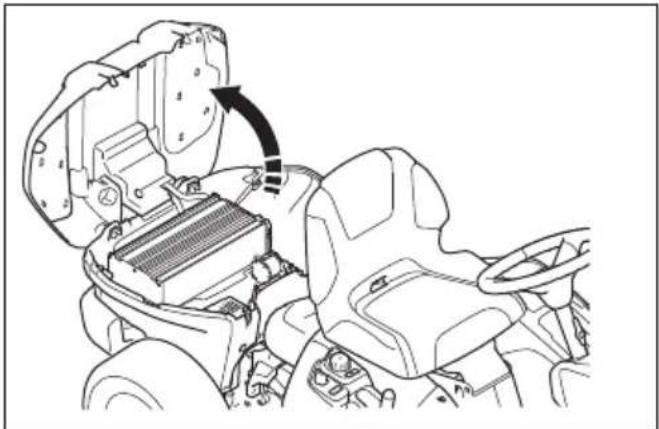

10. Verrou du capot de batterie

11. Capot de batterie

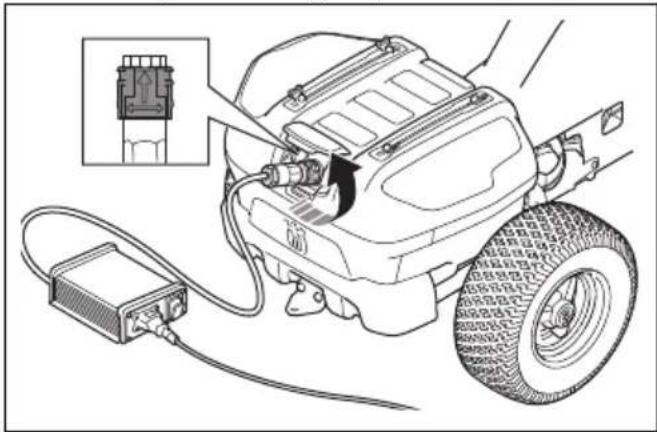

13. Prise pour le chargeur de batterie

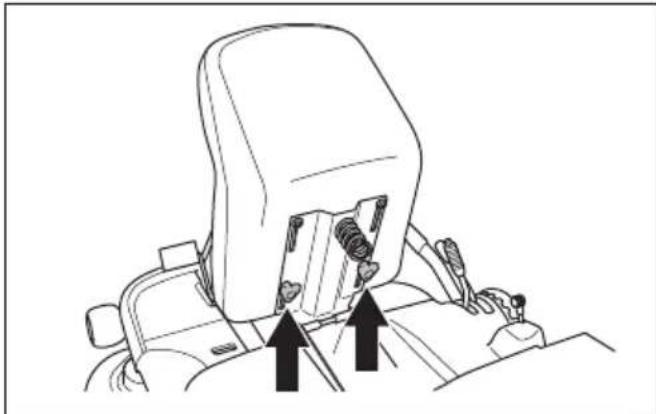

17. Réglage du siège

19. Chargeur de batterie

20. Barre de remorquage

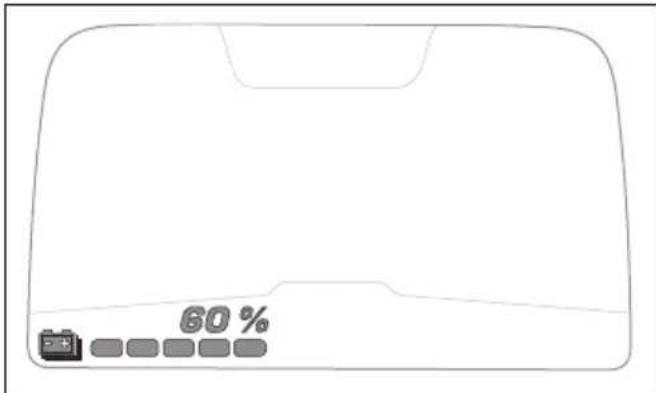

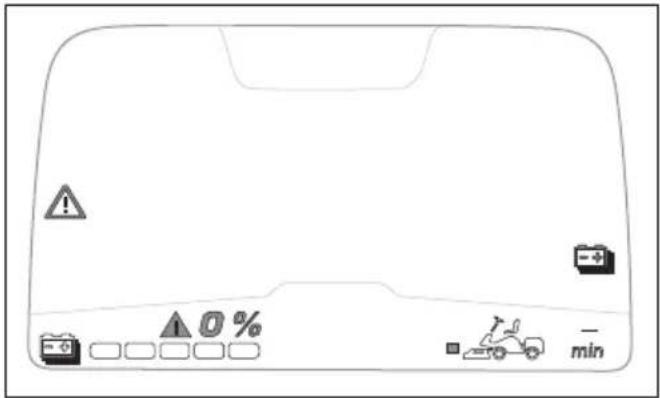

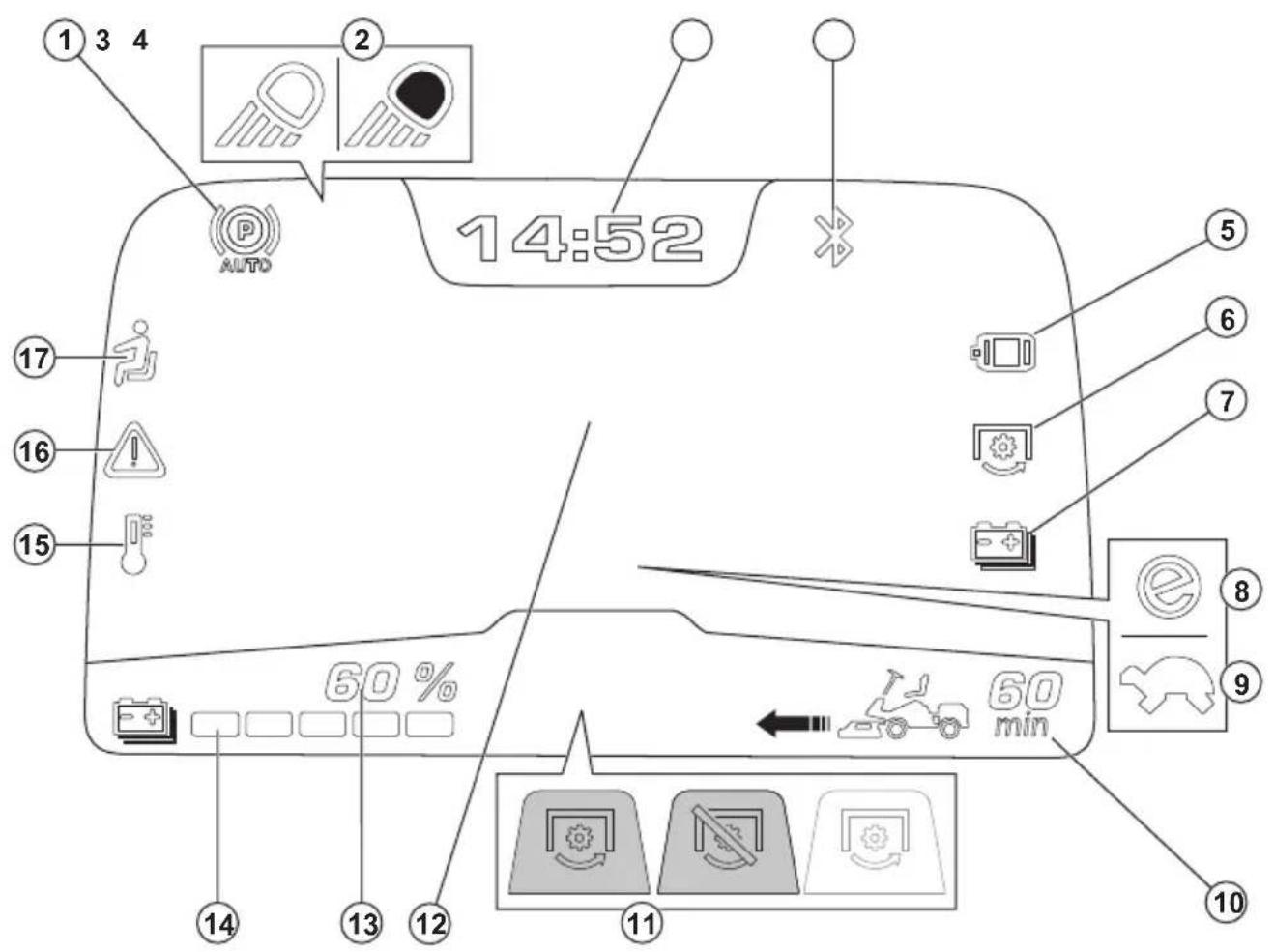

44 1949 - 005 - 21.08.2023Aperçu de l'écran L'écran affiche des informations sur l'état du produit. Il existe 4types de messages sur l'écran, reportez-vous à la section Types de message à la page 46

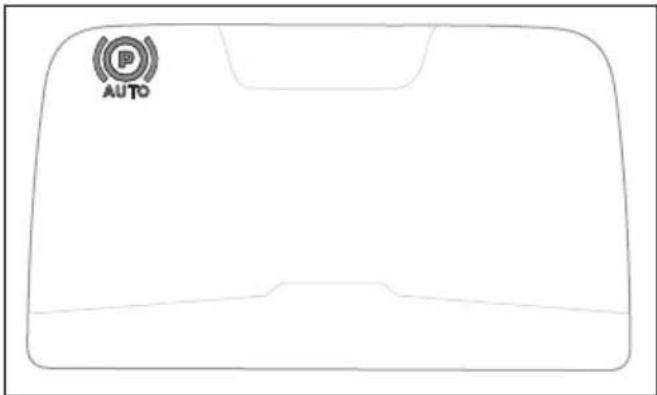

1. Témoin de frein de stationnement automatique. Le

témoin s'allume lorsque le frein de stationnement automatique est serré.

2. Témoin de feux de travail ou de phare

. Le témoin s'allume lorsqu'un appareil Bluetooth

est connecté au produit.

5. Témoin de moteur d'entraînement/de contrôleur du

moteur d'entraînement

6. Témoin de moteur du carter de coupe/de contrôleur

du moteur du carter de coupe

7. Indicateur de batterie

8. Témoin de mode d'entraînement. Le mode

d'entraînement SavE est activé. Reportez-vous à la section Pour sélectionner un mode d'entraînement à la page 62

9. Témoin de mode d'entraînement. Le mode de

performances réduites est activé. Reportez-vous à la section Messages de témoin sur l'écran à la page

10. Niveau de batterie, durée de fonctionnement en

d'e-PTO (prise de force électrique) Position de tonte et engagé/ position de tonte et désengagé/ position de transport et désengagé.

12. Centre de l'écran. Reportez-vous à la section

Modes d'affichage à la page 46

13. Témoin de niveau de batterie en %

14. Indicateur de niveau de batterie

15. Témoin de température. Si le témoin de température

s'allume sur l'écran, arrêtez le produit et reportez- vous à la section Écran - Dépannage à la page 73

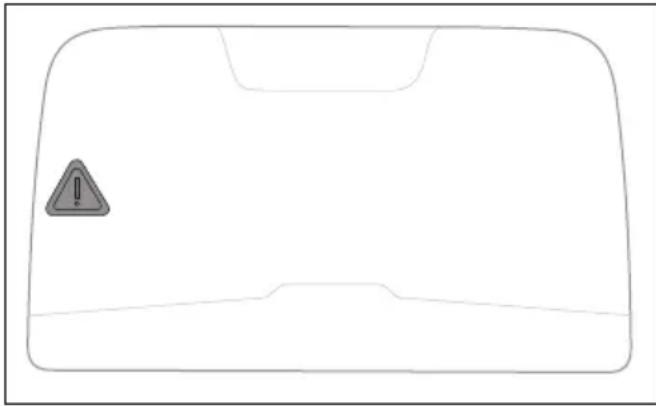

16. Témoin d'avertissement Si le témoin d'avertissement

s'allume sur l'écran, arrêtez le produit et reportez- vous à la section Écran - Dépannage à la page 73

Carter de coupe électrique ou autre accessoire attaché à l'avant 1949 - 005 - 21.08.2023 4517. Contrôle de présence du conducteur (OPC). Le témoin s'allume lorsque le conducteur n'est pas assis. Types de message Il existe 4types de messages qui peuvent s'afficher à l'écran. Type de message Description Message de témoin sur l'écran Les symboles sur l'écran indiquent une fonction engagée ou des informations sur l'état du produit. Lorsqu'un message de témoin sur l'écran est présent, le produit peut généralement fonctionner, mais il est recommandé d'effectuer certaines ac- tions. Reportez-vous à la section Aperçu de l'écran à la page 45

Messages de témoin sur l'écran à la page 73

Message d'avertissement Ensemble de symboles jaunes qui s'affichent d'abord en grand au centre de l'écran. Indique un état incorrect. En cas de message d'avertissement, le produit peut généralement fonctionner, mais plus lentement que d'habitude. Reportez- vous à la section Messages d'avertissement sur l'écran à la page 73

Message d'erreur Ensemble de symboles rouges qui s'affichent d'abord en grand au centre de l'écran. Indique un avertissement de sécurité ou un problème avec le produit. En cas d'erreur, le produit passe généralement en mode ralenti et ne peut pas démarrer tant que l'erreur est présente. Reportez-vous à la section Messages d'erreur à l'écran à la page 74

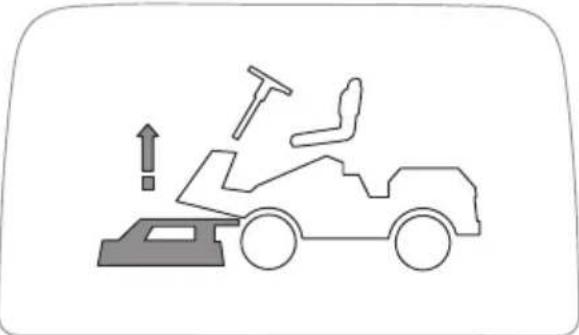

Démarrage empêché Un grand symbole sur l'écran indique un état qui empêche le démarrage du produit. Reportez-vous à la section Messages lorsque le démarrage est empêché à la page 75

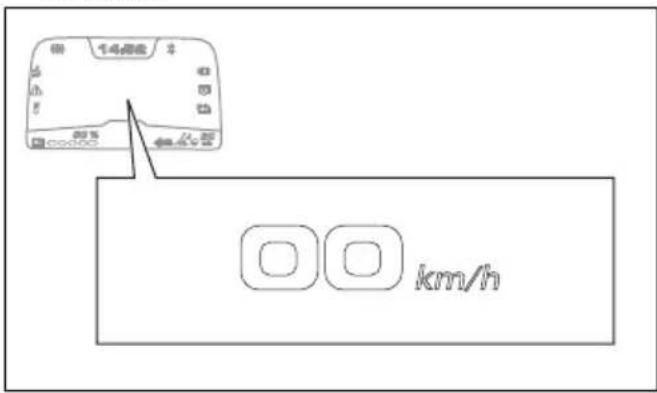

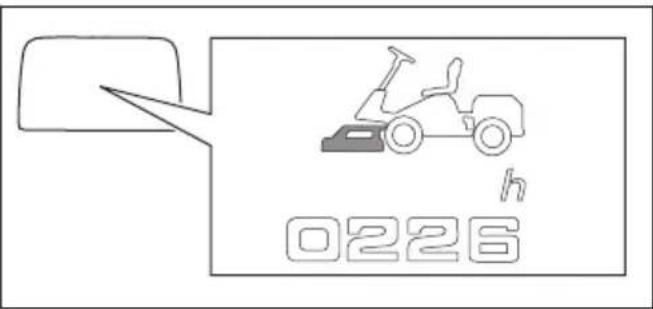

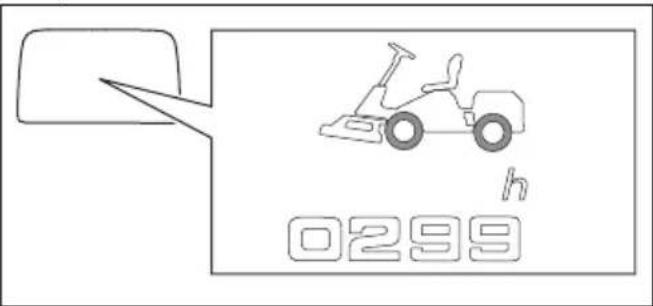

Le centre de l'écran affiche différentes informations selon le mode d'affichage.

• Le mode ralenti(A) s'affiche lorsque l'interrupteur d'alimentation est en position «1». En mode ralenti, l'écran indique la durée de fonctionnement totale.

• Le mode d'entraînement avec le carter de coupe en position de transport (B) indique quand le produit est démarré. En mode d'entraînement avec le carter de coupe en position de transport, l'écran indique la vitesse actuelle en km/h.

• Le mode d'entraînement avec le carter de coupe en position de tonte(C) indique lorsque le carter de coupe ou un autre accessoire est activé. Lorsque seuls les témoins verts sont allumés, la consommation d'énergie du carter de coupe ou de l'accessoire est conforme aux recommandations. Si des témoins jaunes ou rouges sont allumés, la consommation d'énergie est supérieure à celle recommandée et la durée de fonctionnement est réduite. Vue de charge

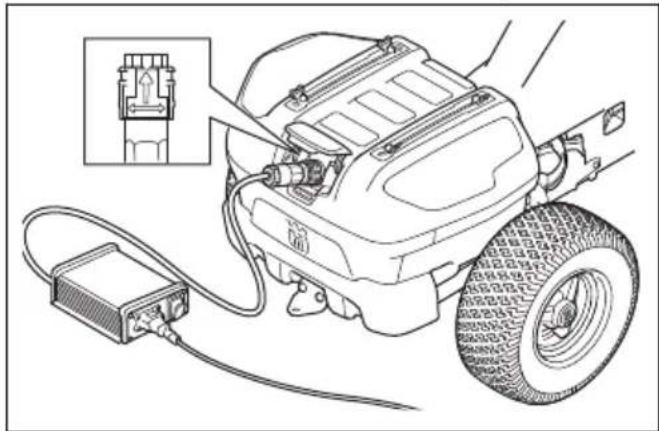

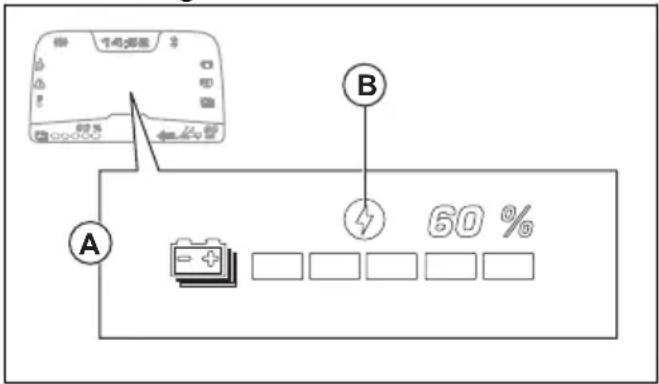

Lorsqu'un chargeur est branché au produit et que l'interrupteur d'alimentation est en position «1», la vue de charge s'affiche au centre de l'écran. (A): la vue de charge indique l'état de charge en %. Le symbole de charge(B) s'allume lorsque le produit est en charge. Le symbole de charge(B) s'éteint lorsque le chargeur est branché, mais qu'il ne charge pas.

1949 - 005 - 21.08.2023Démarrage empêché Avant que le produit puisse démarrer, les conditions de fonctionnement doivent être respectées. Reportez- vous à la section Pour démarrer le produit à la page

. Si le bouton de démarrage est enfoncé alors que les conditions de fonctionnement ne sont pas respectées, l'écran affiche un symbole de démarrage empêché. Reportez-vous à la section Messages lorsque le démarrage est empêché à la page 75

Contrôle de présence du conducteur (OPC) L'OPC place le produit en mode sécurité lorsque le conducteur se lève du siège. Le moteur et les moteurs du carter de coupe s'arrêtent si les lames sont engagées. Reportez-vous à la section Pour vérifier les conditions de fonctionnement à la page 53

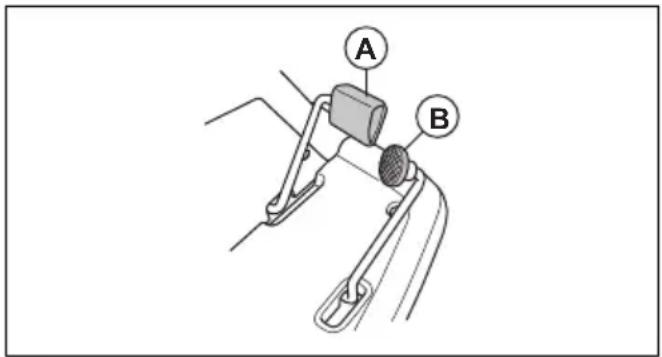

Pédales de marche avant et arrière La vitesse se règle progressivement avec 2pédales. La pédale gauche(A) permet de se déplacer vers l'avant et la pédale droite(B) sert à se déplacer vers l'arrière. Le produit s'arrête lorsque les pédales sont relâchées.

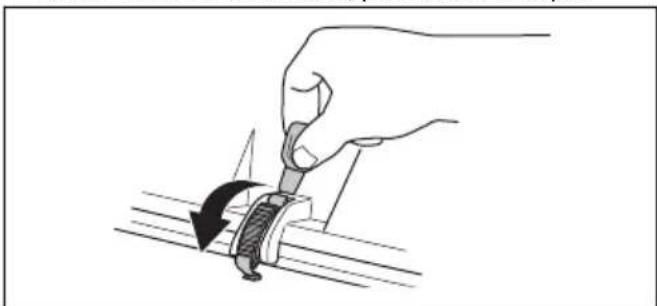

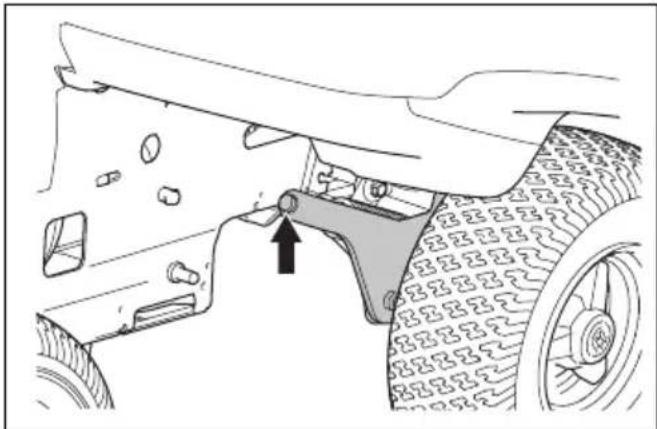

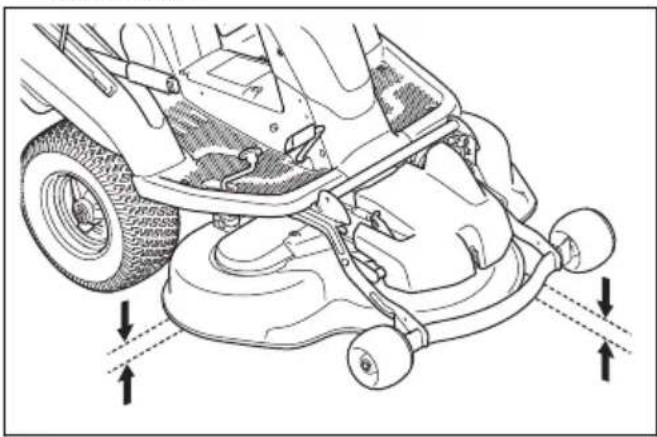

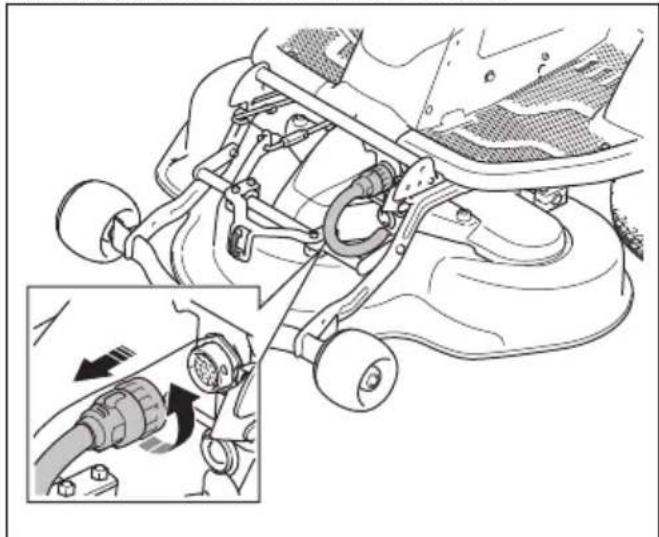

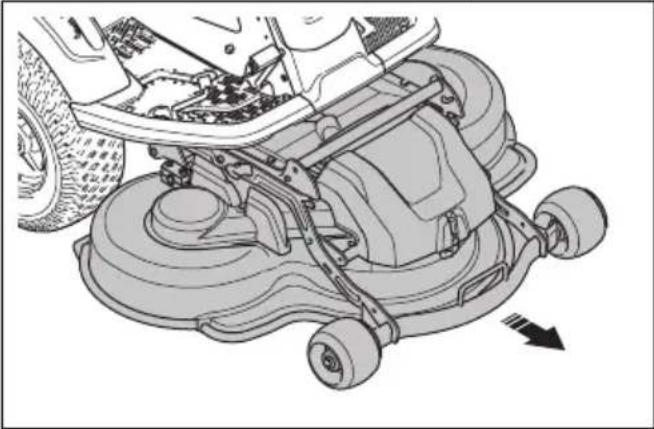

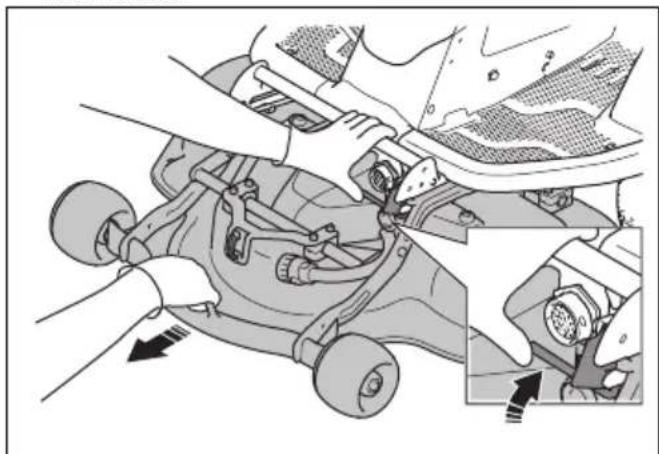

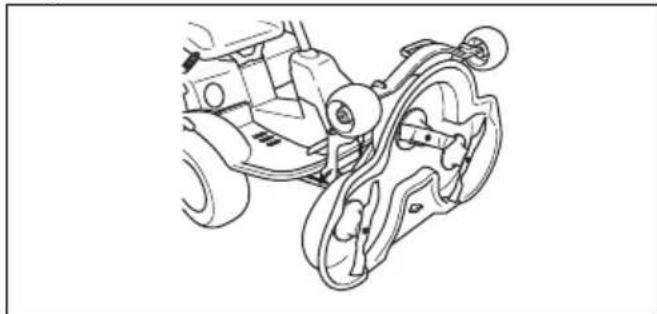

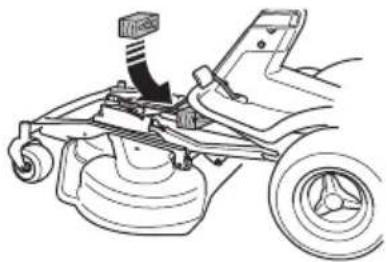

Carter de coupe Les carters de coupe pour ce produit sont de type Combi avec fonction BioClip. La fonction BioClip coupe l'herbe et la transforme en engrais. Les carters de coupe Combi sont aussi utilisables sans la fonction BioClip. Sans la fonction BioClip, l'herbe est éjectée vers l'arrière. Husqvarna Connect Le produit est équipé de la technologie sans fil Bluetooth

et peut se connecter aux appareils mobiles sur lesquels l'application Husqvarna Connect est installée. L'application Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna:

• Fonction de verrouillage et de déverrouillage afin d'empêcher le fonctionnement non autorisé du produit.

• Informations produit détaillées.

• Informations et aide sur les pièces et l'entretien du produit. Symboles concernant le produit

AVERTISSEMENT: ce produit peut

être dangereux et causer des blessures graves, voire mortelles, au conducteur ou à d'autres personnes. soyez prudent et utilisez le produit correctement. Lisez le manuel d'utilisation et assurez- vous de bien comprendre les instructions avant d'utiliser ce produit. Maintenez toutes les parties du corps à l'écart des lames en rotation. maintenez toutes les parties du corps à l'écart des pièces en rotation. Attention: projections et ricochets. Éloignez les personnes à proximité. Arrêtez le produit avant d'effectuer l'entretien. MAX. XXXN / (XXkg) La force verticale max. autorisée sur la barre de remorquage est spécifiée dans Caractéristiques techniques à la page 79 et sur l'étiquette. MAX. XXXN / (XXkg) La force horizontale max. autorisée sur la barre de remorquage est spécifiée dans Caractéristiques techniques à la page 79 et sur l'étiquette. Regardez derrière vous avant et pendant que vous effectuez une marche arrière avec la machine. Ne coupez pas l'herbe en travers d'une pente. Ne coupez pas l'herbe sur un sol dont la pente est supérieure à 10°. Reportez-vous à la section Pour couper l'herbe sur des terrains en pente à la page

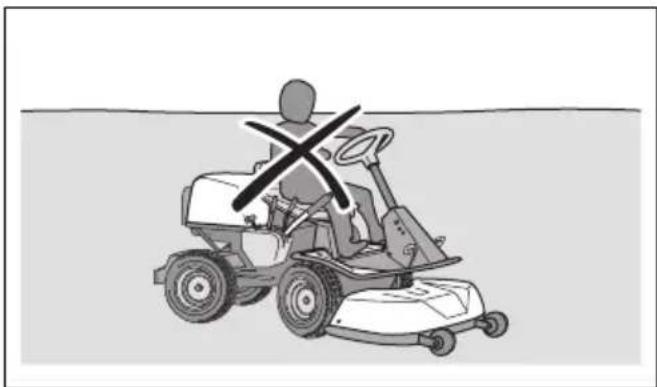

1949 - 005 - 21.08.2023 47Ne transportez jamais de passagers sur le produit ou l'équipement. Frein de stationnement automatique. Marche avant. Point mort. Marche arrière. Contact de siège. Lancez le mode d'entraînement. Le produit est conforme aux directives européennes en vigueur. Ce produit est conforme aux directives en vigueur au Royaume-Uni. Étiquette relative aux émissions sonores dans l'environnement selon les directives et réglementations européennes et du Royaume-Uni et la législation de la Nouvelle-Galles du Sud «Protection of the Environment Operations (Noise Control) Regulation 2017». Le niveau de puissance sonore garanti du produit est spécifié à la section Caractéristiques techniques à la page 79 et sur l'étiquette. Utilisez toujours des protège-oreilles agréés. Position d'entretien du carter de coupe. Position d'utilisation du carter de coupe. Hauteur de coupe. Position d'entretien pour le levier de hauteur de coupe. Les lames sont désengagées. Les lames sont engagées. Engagez le système de frein de stationnement électrique. Désengagez le système de frein de stationnement électrique. Marquage environnemental. Le produit ou son emballage ne font pas partie des ordures ménagères. Déposez-le dans une station de recyclage pour équipements électriques et électroniques. QR code yyyywwxxxx La plaque signalétique in- dique le numéro de série. aaaa désigne l'année de production et ww désigne la semaine de production. Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certaines zones commerciales. Responsabilité Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si:

• le produit n'est pas correctement réparé;

1949 - 005 - 21.08.2023• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;

• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;

• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée. Sécurité Définitions de sécurité Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé

en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées. REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées. Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée. Instructions générales de sécurité

AVERTISSEMENT: Ce produit peut

couper les mains et les pieds. Il peut aussi projeter des objets. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les consignes de sécurité.

AVERTISSEMENT: N'utilisez plus

un produit dont les équipements de coupe sont endommagés. Les équipements de coupe endommagés peuvent projeter des objets et provoquer des blessures graves, voire mortelles. Remplacez les lames endommagées immédiatement.

AVERTISSEMENT: Ce produit

génère un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de leurs implants avant d'utiliser ce produit.

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le produit.

• Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n'êtes pas sûr de maîtriser. Si, après avoir lu le manuel d'utilisation, vous n'êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre.

• Veuillez lire attentivement et comprendre le manuel d'utilisation et les instructions concernant la machine avant de la mettre en marche.

• Apprenez à utiliser la machine et ses commandes en toute sécurité et apprenez à l'arrêter rapidement.

• Apprenez à reconnaître les autocollants de sécurité.

• Veillez à ce que la machine reste propre pour pouvoir lire clairement les symboles et les autocollants.

• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.

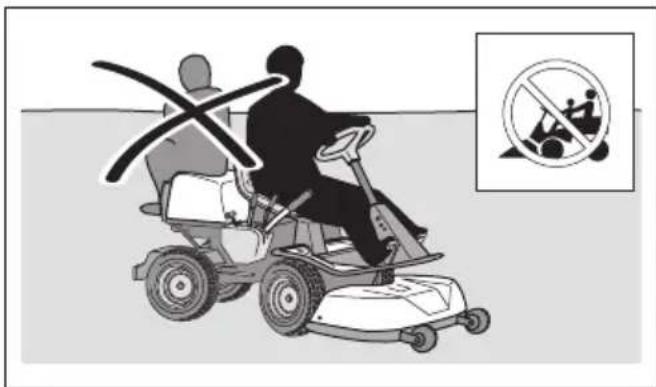

• Ne transportez pas de passagers. La machine doit être utilisée par une seule personne.

• Ne laissez pas le produit sans surveillance lorsque le moteur tourne. Arrêtez toujours les lames, assurez- vous que le frein de stationnement est engagé, arrêtez le moteur et retirez la clé de contact avant de laisser le produit sans surveillance.

• Utilisez la machine uniquement à la lumière du jour ou dans des conditions d'éclairage appropriées. Maintenez la machine à une distance de sécurité 1949 - 005 - 21.08.2023 49des ornières et autres irrégularités du sol. Soyez attentif à d'autres risques possibles.

• N'utilisez pas la machine par mauvais temps, par exemple en cas de brouillard, de pluie, d'humidité, de vent violent, de froid intense, de risque d'éclair, etc.

• Repérez et marquez les pierres et les autres obstacles fixes afin d'éviter les collisions.

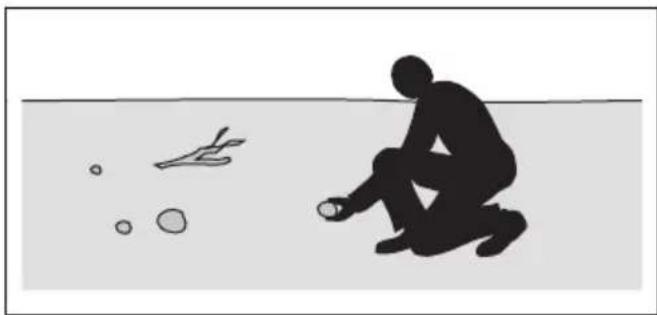

• Débarrassez la zone de travail d'objets tels que des pierres, des jouets ou encore des câbles risquant d'être happés et éjectés par les lames de la machine.

• Ne laissez pas des enfants ou d'autres personnes non autorisées utiliser ou entretenir la machine. L'âge minimum de l'utilisateur peut être régi par les législations locales.

• Assurez-vous que personne ne se trouve à proximité du produit lorsque vous démarrez le moteur, engagez l'entraînement ou commencez à déplacer le produit.

• Faites attention à la circulation lorsque vous tondez à proximité d'une route ou que vous traversez une route.

• N'utilisez pas la machine si vous êtes fatigué, avez bu de l'alcool ou pris des médicaments susceptibles d'affecter votre vue, votre jugement ou la maîtrise de votre corps.

• Garez toujours le produit sur une surface plane avec le moteur arrêté. Consignes de sécurité pour les enfants

Lisez les instructions qui suivent avant d'utiliser le produit.

• Des accidents graves peuvent se produire si vous quittez des yeux les enfants se trouvant à proximité de la machine. Les enfants peuvent être attirées par la machine et par la tonte. Il est fort possible que les enfants ne resteront pas là où vous les avez vus pour la dernière fois.

• Éloignez les enfants de la zone à tondre. Assurez- vous qu'un adulte supervise les enfants.

• Soyez attentif et arrêtez la machine si des enfants pénètrent dans la zone de travail. Soyez très prudent à l'approche de coins, de buissons, d'arbres ou de tout autre objet qui empêche d'avoir une vue dégagée.

• Avant et pendant que vous faites une marche arrière avec la machine, vérifiez l'absence de petits enfants à proximité en regardant en arrière et vers le bas.

• Ne faites pas monter d'enfants sur la machine. Ils risquent de tomber et de se blesser gravement ou d'empêcher de manœuvrer la machine en toute sécurité.

• Ne laissez pas des enfants utiliser la machine. Consignes de sécurité relatives à l'utilisation de la batterie

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le produit. Généralités:

• Lisez tous les avertissements et toutes les instructions de sécurité. Le non-respect des consignes et avertissements peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

• Le produit peut être équipé d'une batterie supplémentaire. Confiez les installations et réparations à votre atelier d'entretien agréé uniquement. N'essayez jamais d'installer ou de réparer les batteries.

• Vérifiez régulièrement que les batteries sont intactes. Les batteries endommagées ou altérées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessure. Ne réparez ou n'ouvrez jamais les batteries endommagées.

• Une batterie endommagée peut exploser et causer des blessures. Si la batterie présente une déformation ou est endommagée, n'utilisez pas le produit et contactez un agent d'entretien Husqvarna agréé.

• Ne démontez pas, n'ouvrez pas et ne déchiquetez pas les batteries.

• Ne soumettez pas les batteries à des chocs mécaniques.

• N'exposez pas les accumulateurs ou les batteries à la chaleur ou à une flamme. Stockez les batteries à l'abri des rayons directs du soleil.

1949 - 005 - 21.08.2023• Ne mettez pas les batteries en court-circuit. Ne remisez pas les batteries où elles peuvent se court- circuiter entre elles ou être court-circuitées par d'autres objets métalliques.

• Ne laissez pas le contenu de la batterie entrer en contact avec la peau ou les yeux. En cas de contact, rincez la zone touchée en abondance avec de l'eau et consultez un médecin.

• N'utilisez pas une batterie qui n'est pas conçue pour une utilisation avec l'équipement.

• Ne mélangez pas les batteries de fabrication, de capacité, de taille ou de type différents dans un même appareil.

• Conservez les accumulateurs ou les batteries hors de portée des enfants.

• Maintenez la batterie propre et sèche.

• N'utilisez la batterie qu'aux fins pour lesquelles elle est destinée. Batteries 48V:

• Les batteries 48V Husqvarna sont exclusivement utilisées comme alimentation électrique pour les produits autoportés à batterie Husqvarna. Pour éviter toute blessure, n'utilisez pas la batterie pour d'autres appareils.

• N'utilisez jamais de batteries ou d'appareils défectueux, modifiés ou endommagés.

• N'essayez jamais de modifier ou de réparer les appareils ou les batteries. Confiez toutes les réparations à votre atelier d'entretien agréé uniquement. Instructions de sécurité pour le fonctionnement

lisez les instructions qui suivent avant d'utiliser le produit.

• Regardez toujours vers le bas et derrière vous avant d'effectuer une marche arrière et pendant cette opération. Soyez attentif aux obstacles de grande et de petite taille.

• Réduisez la vitesse avant de prendre un virage.

• Arrêtez les lames lorsque vous vous déplacez dans des zones que vous ne tondez pas. REMARQUE: lisez les instructions de mise en garde ci-après avant d'utiliser le produit.

• Déplacez-vous autour des pierres et d'autres objets de taille importante avec précaution et assurez-vous que les lames ne heurtent pas les objets.

• Ne passez pas avec le produit par-dessus des objets. Arrêtez et examinez le produit et le carter de coupe si vous avez heurté ou si vous êtes passé avec le produit par-dessus un objet. Si nécessaire, effectuez les réparations requises avant de redémarrer. Pour couper l'herbe sur des terrains en pente

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le produit.

• La tonte d'herbe sur des terrains en pente accroît le risque de perte de contrôle et de retournement du produit. Cela peut provoquer des blessures graves, voire mortelles. Il est nécessaire de tondre l'herbe avec précaution sur les pentes. Si vous ne pouvez pas remonter une pente en marche arrière ou si vous ne vous sentez pas en sécurité, ne procédez pas à la tonte.

• Retirez les pierres, les branches et tout autre obstacle.

• Tondez du bas vers le haut et du haut vers le bas de la pente, et non de droite à gauche et de gauche à droite.

• Ne descendez pas une pente avec le carter de coupe levé.

• N'utilisez pas le produit sur un terrain avec une pente supérieure à 10°.

• Ne démarrez et n'arrêtez pas le produit sur une pente.

• N'utilisez pas la pédale de marche avant et la pédale de marche arrière pour rester dans une pente. Cela fera surchauffer le système.

• Déplacez le produit lentement et sans à-coups sur un terrain en pente.

• Ne changez pas brusquement de vitesse ou de direction.

• Ne tournez pas plus que nécessaire. Tournez le produit lentement et progressivement lorsque vous descendez une pente. Déplacez-vous à faible vitesse. Tournez le volant avec précaution.

• Identifiez les sillons, les trous et les bosses et ne passez pas par dessus avec le produit. Le risque de retournement du produit est plus élevé lorsque le terrain n'est pas plat. L'herbe haute peut cacher des obstacles.

• Ne tondez pas l'herbe à proximité de bordures, des fossés ou des talus. Le produit risque de se renverser soudainement si une roue touche le bord 1949 - 005 - 21.08.2023 51d'une pente raide ou d'un fossé, ou si un bord cède. Il existe un risque de noyade si le produit tombe dans l'eau.

• Ne tondez pas d'herbe mouillée. Elle est glissante, et les pneus peuvent perdre leur adhérence et faire déraper le produit.

• Ne mettez pas votre pied au sol pour essayer de stabiliser le produit.

• Déplacez le produit avec précaution si un accessoire ou tout autre objet attaché risque de le rendre moins stable. Sécurité lors du remorquage

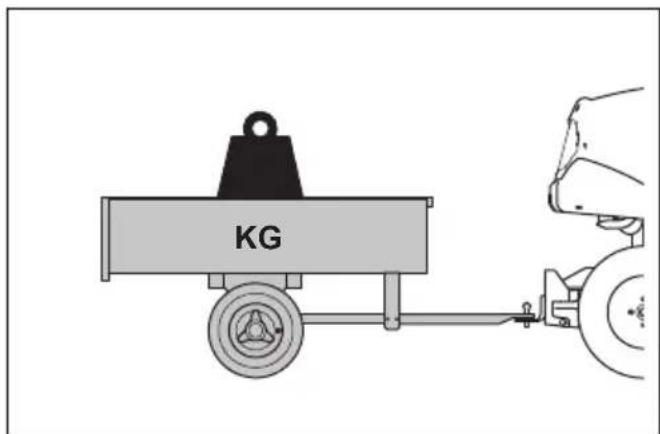

• Utilisez uniquement un équipement de remorquage homologué par Husqvarna.

• Utilisez la barre de remorquage pour atteler l'équipement.

• Ne remorquez pas un équipement dépassant le poids de remorquage maximal autorisé. Reportez- vous à la section Caractéristiques techniques à la page 79

• Assurez-vous que personne ne se trouve à proximité du produit lorsque vous remorquez un équipement.

• Soyez prudent lorsque vous remorquez un équipement sur des terrains en pente ou accidentés.

• Utilisez le produit à vitesse réduite lorsque vous remorquez un équipement. Équipement de protection individuel

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le produit.

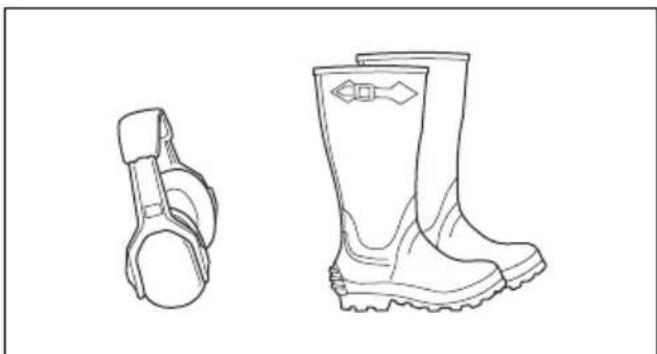

• Utilisez un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement adéquat.

• Utilisez des protège-oreilles homologués. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.

• Portez des bottes ou des chaussures antidérapantes et résistantes. Des embouts de sécurité en acier sont recommandés. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit.

• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipement de coupe.

• Ne portez pas de vêtements amples, de bijoux ou d'autres articles pouvant s'accrocher dans les pièces mobiles.

• Gardez toujours une trousse de premiers soins et un extincteur à portée de main. Safety devices on the product

• Débranchez le câble de charge de la batterie.

• Placez l'interrupteur d'alimentation en position «1». Assurez-vous que l'écran s'allume.

1949 - 005 - 21.08.2023• Placez l'interrupteur d'alimentation en position «0». Assurez-vous que le produit s'arrête immédiatement et que l'écran s'éteint. Pour vérifier les conditions de fonctionnement Vérifiez quotidiennement les conditions de fonctionnement.

1. Assurez-vous que vous ne pouvez pas activer le

mode d'entraînement lorsque le carter de coupe est en position de tonte.

2. Assurez-vous que vous ne pouvez pas activer le

mode d'entraînement lorsque vous enfoncez les pédales.

3. Assurez-vous que vous ne pouvez pas activer le

mode d'entraînement lorsque vous n'êtes pas sur le siège.

4. Assurez-vous que vous ne pouvez pas activer

le mode d'entraînement lorsque le chargeur est branché au produit.

5. Assurez-vous que vous ne pouvez pas activer le

mode entraînement lorsque le système de frein de stationnement électrique est désengagé.

6. Assurez-vous que le produit s'arrête lorsque les

moteurs du carter de coupe sont engagés et que vous vous levez du siège. Pour vérifier la pédale de marche avant et la pédale de marche arrière

1. Démarrez le produit et activez le mode

2. Assurez-vous que les pédales de marche avant et

de marche arrière ne sont pas bloquées et peuvent être utilisées librement.

3. Appuyez sur la pédale de marche avant avec

précaution pour avancer.

4. Relâchez la pédale de marche avant pour freiner.

Assurez-vous que le frein s'engage lorsque la pédale de marche avant est relâchée. Remarque: le produit est équipé d'un frein automatique qui s'engage lorsque vous relâchez les pédales. Pour augmenter la puissance de freinage lorsque vous ralentissez, appuyez sur l'autre pédale.

5. Effectuez la même procédure pour la pédale de

6. Assurez-vous que le produit ne bouge pas lorsque

les pédales de marche avant et arrière ne sont pas engagées. Frein de stationnement

Si le frein de stationnement ne fonctionne pas, la machine peut commencer à se déplacer et occasionner des blessures ou des dégâts. Assurez-vous que le frein de stationnement est régulièrement examiné et réglé. Reportez-vous à la section Pour contrôler le frein de stationnement à la page 65

Témoin d'avertissement sur l'écran REMARQUE: Si le témoin d'avertissement s'allume sur l'écran, arrêtez le produit et reportez-vous à la section Écran - Dépannage à la page 73

Capots de protection Les capots de protection manquants ou endommagés augmentent le risque de blessure sur les parties mobiles et les surfaces chaudes. Contrôlez les capots de protection avant d'utiliser le produit. Assurez-vous que les capots de protection sont correctement fixés et qu'ils ne sont pas fissurés ou endommagés. Remplacez tout capot endommagé. Instructions de sécurité pour l'entretien

le produit est lourd et peut provoquer des blessures ou des dommages matériels, ou à la zone adjacente. N'effectuez pas l'entretien du produit et du carter de coupe sans que ces conditions ne soient remplies:

• L'interrupteur d'alimentation est en position «0» et la clé de contact est retirée.

• Le produit est stationné sur une surface plate.

• Le frein de stationnement est serré.

• Le carter de coupe est désengagé.

• Le câble vers le chargeur de batterie est débranché.

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le produit. 1949 - 005 - 21.08.2023 53• Pour des performances et une sécurité optimales, effectuez l'entretien du produit régulièrement, comme indiqué dans le schéma d'entretien. Reportez-vous à la section Calendrier d'entretien à la page 63

• Les décharges électriques peuvent causer des blessures. N'effectuez pas l'entretien de la batterie. Ne touchez pas les câbles lorsque le moteur tourne. N'effectuez pas de test de fonctionnement avec vos doigts.

• Ne démarrez pas le produit si les capots de protection sont retirés. Les pièces en mouvement ou brûlantes présentent un risque élevé de blessure.

• Laissez le produit refroidir avant de procéder à des tâches d'entretien.

• Les lames sont tranchantes et présentent un risque de coupures. Enroulez des protections autour des lames ou utilisez des gants de protection lorsque vous manipulez les lames.

• Mettez toujours le carter de coupe en position d'entretien pour le nettoyer. Ne stationnez pas le produit à proximité du bord d'un fossé ou d'une pente dans le but d'accéder au carter de coupe. REMARQUE: lisez les instructions de mise en garde ci-après avant d'utiliser le produit.

• Assurez-vous que tous les écrous et boulons sont correctement serrés, et que l'équipement est en bon état.

• Ne changez pas le réglage des régulateurs. Si la vitesse du moteur est trop élevée, cela peut endommager les composants du produit. Reportez- vous à la section Caractéristiques techniques à la page 79 pour connaître la vitesse de moteur maximale autorisée.

• Le produit est homologué uniquement avec l'équipement fourni ou recommandé par le fabricant. Montage Introduction Les instructions pour retirer et fixer le carter de coupe sont également indiquées sur une étiquette située sur la surface intérieure du capot avant. Pour retirer et fixer le carter de coupe

1. Stationnez le produit sur une surface plane.

2. Placez l'interrupteur d'alimentation en position «0».

3. Réglez le levier de hauteur de coupe en position

4. Dégagez l'attache sur le capot avant avec l'outil

attaché à la clé de contact, puis retirez le capot.

5. Retirez la barre de réglage de hauteur de coupe et

placez-la sur son support.

6. Débranchez le câble du carter de coupe.

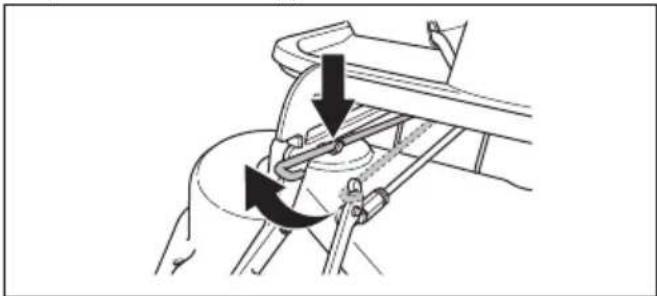

7. Désengagez le verrou du carter de coupe avec votre

main gauche. Retirez le carter de coupe avec votre main droite. 54 1949 - 005 - 21.08.20238. Placez une cale de bois entre le cadre del'équipement et le châssis. Vous éviterez ainsi toutrebond du carter de coupe lors de son retrait.

AVERTISSEMENT: Faites

preuve de prudence. Il existe un risquede blessure si votre main se coince entrele cadre de l'équipement et le châssis.9. Retirez les 2vis du cadre de l'équipement.10. Tenez le bord avant du carter de coupe et retirez-le.11. Retirez la cale en bois.12. Fixez le carter de coupe dans l'ordre inverse. Utilisation Introduction

AVERTISSEMENT: Avant d'utiliser

le produit, vous devez lire et comprendre lechapitre sur la sécurité. Écran d'affichage Pour utiliser le menu d'affichage

1. Appuyez sur la roue de sélection(A) pour voir lemenu d'affichage.

2. Tournez la roue de sélection(A) pour faire défiler lesmenus disponibles.3. Appuyez sur la roue de sélection(A) poursélectionner un menu.4. Appuyer sur le bouton(B) pour revenir en arrière etfermer le menu d'affichage. Remarque: La plupart des menus sont disponibles uniquement en mode ralenti ou lorsquele produit est à l'arrêt. Reportez-vous à la section Modes d'affichage à la page 46 . Le menu seferme automatiquement lorsque vous appuyez sur lebouton de démarrage ou sur les pédales.Vitesse d'accessoireLe menu des accessoires est disponible uniquementsi votre produit est équipé d'un accessoire à vitesseréglable. Pour obtenir la liste des accessoires, reportez-vous au manuel d'utilisation. Pour plus d'informationssur les accessoires disponibles pour le produit,contactez votre revendeur Husqvarna.Pour activer le menu d'éclairage Remarque: L'éclairage est un accessoire en option. Pour plus d'informations sur les accessoires disponiblespour le produit, contactez votre revendeur Husqvarna.1949 - 005 - 21.08.2023 55Remarque: Vous devez activer le menu d'éclairage avant de pouvoir utiliser et régler l'éclairage.

1. Appuyez sur la roue de sélection pour voir le menu

2. Sélectionnez le menu des réglages.

3. Faites défiler jusqu'au menu d'éclairage.

4. Appuyez sur la roue de sélection pour activer le

menu d'éclairage. Remarque: Le menu d'éclairage sera activé lors du prochain démarrage du produit. Pour régler l'éclairage Remarque: Le menu d'éclairage doit être activé après avoir installé l'éclairage. Reportez-vous à la section Pour activer le menu d'éclairage à la page 55

1. Appuyez sur la roue de sélection pour voir le menu

2. Faites défiler jusqu'au symbole de feux éteints.

3. Appuyez sur la roue de sélection pour allumer les

4. Appuyez sur la roue de sélection pour allumer les

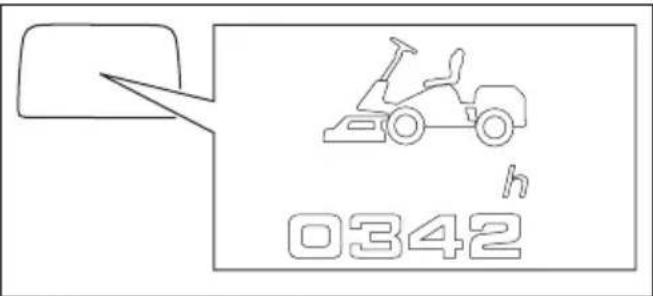

feux de travail et les phares. Pour lire les informations système

1. Appuyez sur la roue de sélection pour voir le menu

2. Sélectionnez le symbole d'information.

3. Tournez la roue de sélection pour faire défiler les

vues d'informations système suivantes: a) Durée totale de mise sous tension en mode d'entraînement. b) Durée totale de traction. c) Durée totale de tonte ou d'utilisation d'un autre accessoire avant. d) Nombre de batteries installées. Remarque: Une deuxième batterie peut être installée sur le produit. Contactez votre revendeur Husqvarna pour l'installation. 56 1949 - 005 - 21.08.2023AVERTISSEMENT: Risque de choc électrique. N'essayez pas d'installer ou de réparer la batterie. Confiez les installations et réparations à un atelier d'entretien agréé uniquement. Pour régler l'heure sur l'écran

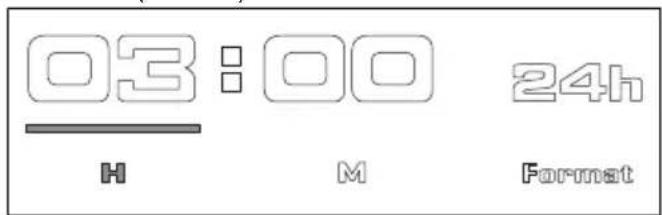

1. Appuyez sur la roue de sélection pour voir le menu

2. Sélectionnez le menu des réglages.

3. Sélectionnez le symbole d'horloge.

4. Tournez la roue de sélection et appuyez dessus

pour régler les heures, les minutes et le format de l'heure (24h/12h). Pour activer ou désactiver le son Remarque: Lorsque le son est désactivé, vous n'entendez pas les sons de notification pour les avertissements, les erreurs ou le démarrage.

1. Appuyez sur la roue de sélection pour voir le menu

2. Sélectionnez le menu des réglages.

3. Sélectionnez le symbole de haut-parleur.

4. Appuyez sur la roue de sélection pour activer ou

désactiver le son. Pour lire les messages d'erreur Remarque: Un message d'erreur est un ensemble de symboles. Reportez-vous à la section Messages d'erreur à l'écran à la page 74

1. Appuyez sur la roue de sélection pour voir le menu

2. Sélectionnez le symbole d'avertissement dans le

menu d'affichage. Remarque: Le menu d'erreur affiche un maximum de 3messages d'erreur. S'il existe plus de 3messages d'erreur, le menu d'erreur affiche les 3premiers. Remarque: Lorsqu'une erreur disparaît du système, son message d'erreur ne s'enregistre pas dans le menu d'erreur.

3. Reportez-vous à la section

Messages d'erreur à l'écran à la page 74 pour plus d'informations et d'instructions. Pour commencer à utiliser Husqvarna Connect

1. Téléchargez l'application Husqvarna Connect sur

votre appareil mobile.

2. Enregistrez-vous sur l'application Husqvarna

3. Suivez les instructions de l'application Husqvarna

Connect pour vous connecter et enregistrer le produit. Indication de l'état de la batterie lorsque le produit est sous tension L'écran affiche l'état de charge en % lorsque le produit est sous tension. Chaque témoin vert correspond à 20% d'état de charge. Lorsque l'état de charge est inférieur ou égal à 20%, le témoin le plus à gauche 1949 - 005 - 21.08.2023 57est jaune. Lorsque l'état de charge est inférieur ou égal à 5%, le témoin le plus à gauche est rouge. Lorsque la batterie est vide, le témoin le plus à gauche est gris. Pour charger la batterie

AVERTISSEMENT: Un chargeur de

batterie endommagé ou utilisé de manière incorrecte peut entraîner un choc électrique, une fuite de batterie ou des températures trop élevées. Examinez régulièrement la batterie et le chargeur afin de détecter d'éventuels dommages. REMARQUE: Chargez la batterie avant la première utilisation. Une batterie neuve n'est pas complètement chargée. REMARQUE: Utilisez uniquement des chargeurs homologués. Reportez-vous à la section Caractéristiques techniques à la page 79

REMARQUE: Le processus de charge n'est possible que lorsque la température de la batterie se trouve dans la plage de température de charge autorisée (de 0 à 38°C). REMARQUE: Utilisez la batterie dans des conditions où la température est comprise entre 0°C et 40°C. Remarque: La batterie peut passer en mode veille lorsque le produit est remisé ou lorsque l'état de charge est très faible. Pour démarrer la batterie, appuyez sur le bouton de démarrage pendant 2secondes. Si la batterie ne démarre pas, chargez-la en continu jusqu'à ce qu'elle soit complètement chargée. Le temps de charge est plus long lorsque la batterie est en mode veille.

1. Branchez le chargeur de batterie sur une prise de

courant murale mise à la terre et sur le produit.

2. Placez l'interrupteur marche/arrêt du chargeur en

3. Placez l'interrupteur marche/arrêt du chargeur en

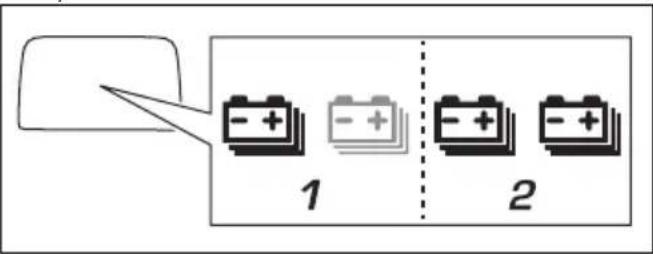

position d'arrêt avant de le débrancher. Remarque: Une deuxième batterie peut être installée sur le produit. Contactez votre revendeur Husqvarna pour l'installation. Indication de l'état de la batterie lorsqu'elle est en charge Lorsqu'un chargeur est branché au produit et que l'interrupteur d'alimentation est en position «1», l'écran affiche la vue de charge. Reportez-vous à la section Vue de charge à la page 46

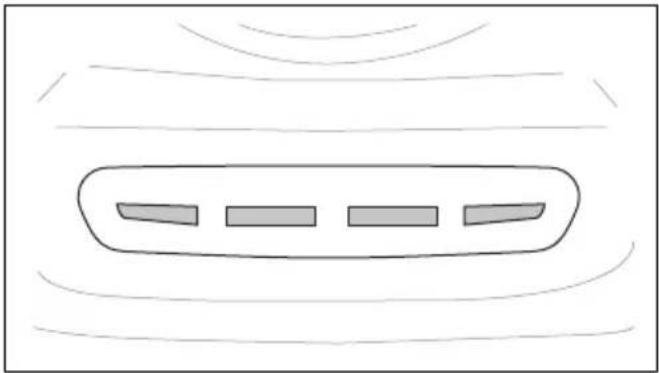

Lorsqu'un chargeur est branché, 4LED situées sous la prise du chargeur de batterie indiquent l'état de charge. Remarque: Les 4LED s'allument momentanément lorsque le chargeur de batterie est branché. REMARQUE: Si aucune LED ne s'allume ou si des LED clignotent en rouge lorsque le chargeur de batterie est branché, il y a une erreur. Regardez si un symbole d'avertissement ou un message d'erreur s'affichent à l'écran. Débranchez le chargeur et reportez-vous à la section Dépannage à la page 69

58 1949 - 005 - 21.08.2023Lorsque la batterie est complètement chargée, les 4LED sont allumées. REMARQUE: Si le chargeur est branché et que l'interrupteur marche/arrêt du chargeur est en position d'arrêt, tous les témoins de charge s'éteignent. Assurez- vous d'avoir débranché le chargeur avant d'utiliser le produit. LED État de charge Les 4LED sont allumées. L'état de charge de la bat- terie est entre76% et 100%. Les LED1 à 3 sont allu- mées. L'état de charge de la bat- terie est entre51% et 75%. Les LED1 à 2 sont allu- mées. L'état de charge de la bat- terie est entre26% et 50%. La LED1 est allumée. L'état de charge de la bat- terie est entre0% et 25%. Remarque: Si un chargeur est branché lorsque la température de la batterie est supérieure à 38°C, la charge ne démarre pas. Les LED jaunes indiquent l'état de charge. Lorsque la température de la batterie se trouve dans la plage de température de charge autorisée (de0 à 38°C), la charge démarre automatiquement. Remarque: Si vous utilisez le produit par temps froid, la durée de fonctionnement peut diminuer. Pour débrancher le chargeur de batterie Remarque: Il est impossible de démarrer le produit lorsque le chargeur de batterie est branché.

1. Placez l'interrupteur marche/arrêt du chargeur en

2. Tournez la prise du chargeur pour le débrancher.

Pour ajuster le siège Le siège peut être incliné vers l'avant. Il est également possible d'ajuster le siège longitudinalement. Desserrez les poignées situées au-dessous du siège afin d'ajuster celui-ci vers l'avant ou vers l'arrière. Pour régler la hauteur du volant

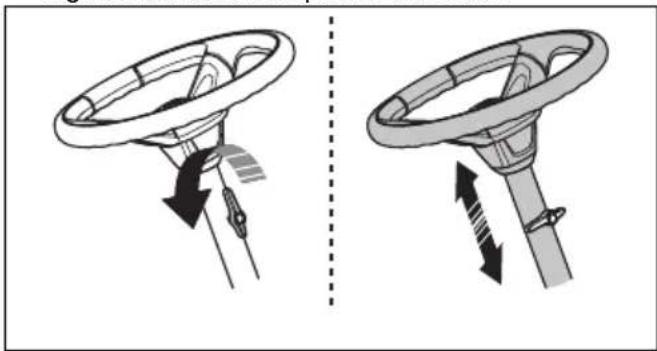

Ne réglez pas la hauteur du volant au cours de l'utilisation du produit.

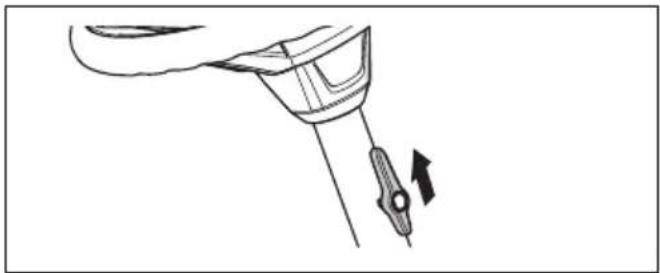

1. Tournez le bouton dans le sens contraire des

aiguilles d'une montre pour le desserrer.

2. Réglez la hauteur du volant.

3. Tournez le bouton dans le sens des aiguilles d'une

montre pour le serrer. 1949 - 005 - 21.08.2023 59REMARQUE: Assurez-vous que l'extrémité allongée du bouton pointe vers le haut. Pour relever et abaisser le carter de coupe

• Pour relever le carter de coupe en position de transport, poussez le levier de levage vers le haut. Si le mode d'entraînement est activé, les lames cessent de tourner automatiquement.

• Pour abaisser le carter de coupe en position de tonte, appuyez sur le bouton de verrouillage et déplacez le levier de levage vers l'avant. Si le mode d'entraînement est activé, les lames commencent à tourner automatiquement. Frein de stationnement Le frein de stationnement est électrique. Le frein de stationnement se serre automatiquement lorsque le produit est à l'arrêt et se desserre lorsque vous appuyez sur les pédales. Un symbole de frein de stationnement s'affiche lorsque celui-ci est serré. Pour déplacer le produit manuellement

AVERTISSEMENT: Avant d'utiliser

le produit, assurez-vous que le système de frein de stationnement électrique est engagé. REMARQUE: Ne poussez pas le produit plus longtemps que nécessaire ou à une vitesse supérieure à 6km/h. Pour déplacer le produit lorsque le moteur est coupé, vous devez désengager le système de frein de stationnement électrique. Le levier du système de frein de stationnement électrique se trouve derrière la roue arrière gauche.

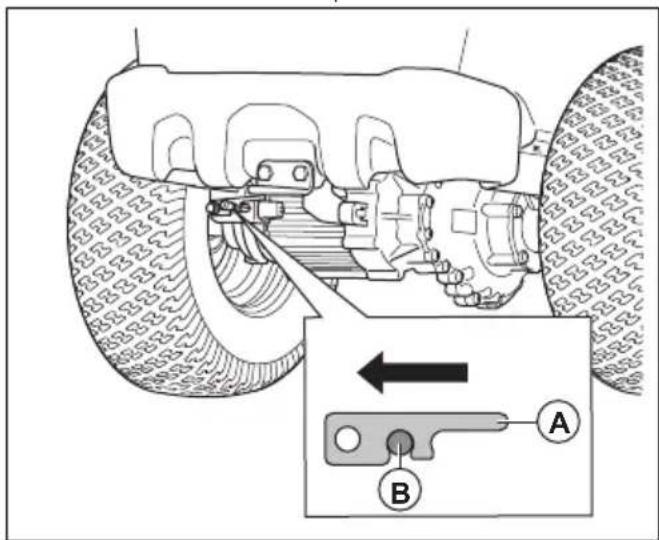

• Enlevez le verrou du système de frein de stationnement électrique(A) et déplacez le levier(B) vers la gauche pour désengager le système de frein de stationnement électrique.

1949 - 005 - 21.08.2023• Enlevez le verrou du système de frein destationnement électrique(A) et déplacez le levier(B)vers la droite pour engager le système de frein destationnement électrique.

Pour démarrer le produit 1. Débranchez le câble du chargeur de batterie.2. Asseyez-vous sur le siège.3. Levez le carter de coupe en position de transport.Reportez-vous à la section Pour relever et abaisser le carter de coupe à la page 60

4. Placez l'interrupteur d'alimentation en position«1»(A). Le produit est en mode ralenti.

5. Veillez à ne pas appuyer sur les pédales.6. Appuyez sur le bouton de démarrage(B) jusqu'àce que vous entendiez un son et que l'affichagechange. Cela indique que le mode d'entraînementest activé. Remarque: Vous n'entendrez pas l'indicateur sonore si le son est désactivé. Reportez-vous à lasection Pour activer ou désactiver le son à la page

Remarque: La batterie peut passer en mode veille lorsque le produit est remisé ou lorsque l'état de chargeest très faible. Pour démarrer la batterie, appuyez sur lebouton de démarrage pendant 2secondes. Si la batteriene démarre pas, chargez-la en continu jusqu'à ce qu'ellesoit complètement chargée. Le temps de charge estplus long lorsque la batterie est en mode veille. Pour utiliser le produit

1. Faites démarrer le produit. Reportez-vous à lasection

Pour démarrer le produit à la page 61

2. Enfoncez 1pédale avec précaution. Utilisez lapédale (A) pour avancer, et la pédale (B) pourreculer. Plus vous appuyez sur la pédale, plus lavitesse augmente.

Remarque: Le frein de stationnement estautomatiquement desserré lorsque vous appuyezsur une pédale.3. Relâchez la pédale pour engager les freins.1949 - 005 - 21.08.2023

614. Choisissez la hauteur de coupe (de 1 à 10) à l'aide

du levier de hauteur de coupe.

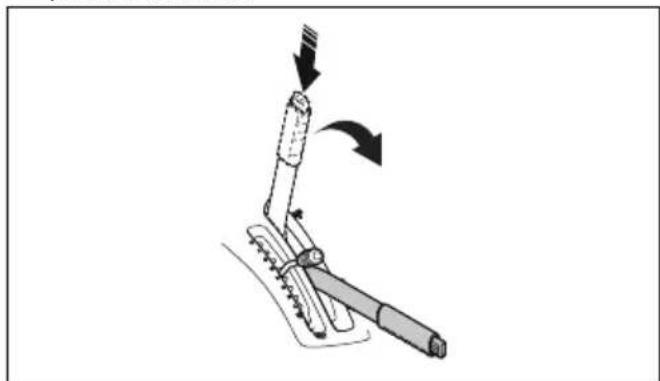

5. Appuyez sur le bouton de verrouillage du levier de

levage du carter de coupe et abaissez le levier en position de tonte. Pour sélectionner un mode d'entraînement Vous pouvez configurer le produit selon 2modes d'entraînement différents: le mode d'entraînement standard ou le mode avec fonction d'économie de batterie (SavE). La fonction SavE prolonge la durée de fonctionnement. La fonction SavE réduit la vitesse du produit et celle des lames.

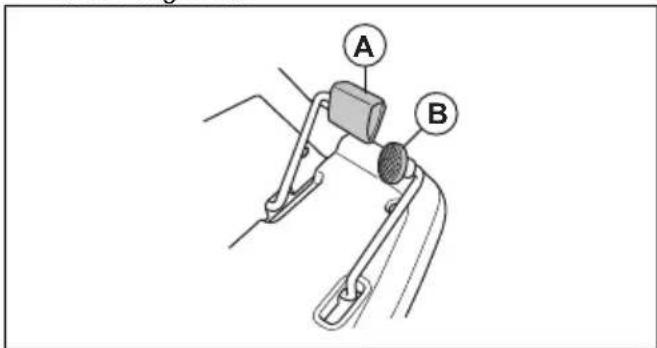

1. Placez l'interrupteur d'alimentation(A) en position

«1». L'écran s'allume.

2. Appuyez sur le bouton de mode d'entraînement(B)

pour changer de mode d'entraînement.

Remarque: Le témoin de mode d'entraînement sur l'écran indique quel mode d'entraînement est activé. Reportez-vous à la section Aperçu de l'écran à la page 45

Remarque: Si le témoin de batterie faible du mode d'entraînement s'allume, reportez-vous à la section Messages de témoin sur l'écran à la page

Pour arrêter le produit

1. Stationnez le produit sur une surface plane. Le frein

de stationnement se serre automatiquement lorsque le produit est à l'arrêt.

2. Tirez le levier de levage du carter de coupe vers

l'arrière pour lever le carter de coupe en position de transport.

3. Placez l'interrupteur d'alimentation en position «0».

Pour obtenir de bons résultats de tonte

• Ne tondez pas la pelouse lorsqu'elle est mouillée. L'herbe humide peut nuire à la qualité de la tonte.

• Commencez avec une hauteur de coupe élevée et abaissez-la progressivement.

• Pour un résultat optimal, utilisez le mode d'entraînement standard. Avancez avec le produit à faible vitesse. Si l'herbe n'est pas trop haute ni trop épaisse, vous pouvez également obtenir de bons résultats à une vitesse supérieure.

• Pour obtenir un résultat optimal, coupez l'herbe fréquemment et utilisez la fonction de broyage. Reportez-vous à la section Pour retirer et installer le bouchon BioClip sur le carter de coupe à la page

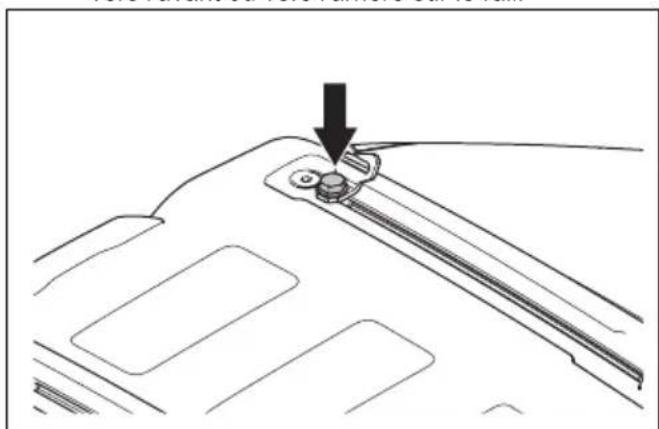

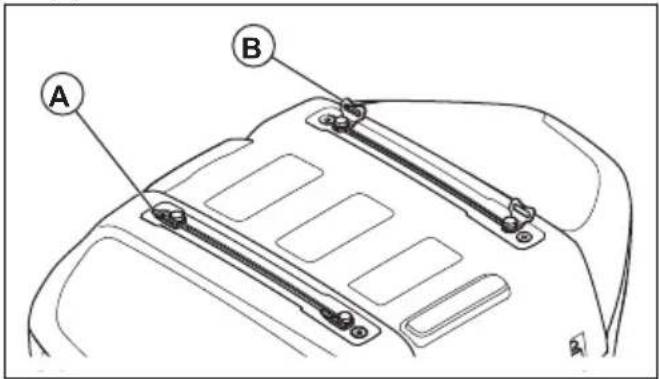

Pour fixer des charges sur les rails Le produit est équipé de rails et de supports de rail sur le capot de la batterie afin de fixer des charges.

1. Réglez les supports de rail pour les adapter à la

charge. a) Desserrez la vis et déplacez le support de rail vers l'avant ou vers l'arrière sur le rail. b) Serrez la vis.

1949 - 005 - 21.08.20232. Insérez une sangle dans le trou du support de rail (A).

3. Faites passer la sangle à travers le support de

rail(B) sur le côté opposé.

4. Utilisez les supports de rail pour fixer la charge à

l'aide de sangles. REMARQUE: ne surchargez pas les rails. Reportez-vous à la section Caractéristiques techniques à la page

AVERTISSEMENT: assurez-vous

de lire et de comprendre le chapitre sur la sécurité avant de procéder à l'entretien du produit. Calendrier d'entretien Entretien quotidien avant utilisation Assurez-vous que les vis et les écrous sont serrés. Nettoyez le produit et les surfaces internes du carter de coupe. Assurez-vous que les dispositifs de sécurité ne sont pas endommagés. Examinez les câbles de direction. Examinez les lames du carter de coupe. Assurez-vous que la pression des pneus est correcte. X = Les instructions sont mentionnées dans ce manuel d'utilisation. O = Les instructions ne sont pas mentionnées dans ce manuel d'utilisation. Faites réaliser l'entretien par un agent d'entretien agréé. Entretien Toutes les 50heu- res ou une fois par

Nettoyez les surfaces externes et internes du carter de coupe. Nettoyez en dessous du capot du carter de coupe et autour des lames.

Assurez-vous que la pression des pneus est correcte. X Connectez le produit à Husqvarna Service Hub (HSH) et effectuez une mise à jour du firmware ainsi qu'un étalonnage si nécessaire.

Chargez la batterie à 80% minimum. Contrôlez l'état de la batterie dans le HSH. O Assurez-vous que les vis et les écrous sont serrés au couple correct. O 1949 - 005 - 21.08.2023 63Entretien Toutes les 50heu- res ou une fois par

Inspectez, lubrifiez et réglez tous les câbles. O Contrôlez la chaîne de direction du côté intérieur du conduit du châssis. O Lubrifiez les pédales du côté intérieur du conduit du châssis. O Lubrifiez le siège conducteur. O Déposez les roues motrices et lubrifiez les essieux avec de la graisse. O Lubrifiez le dispositif de contrôle de présence de l'utilisateur et le châssis du carter de coupe. O Lubrifiez les roues pivotantes du carter de coupe. O Examinez les lames. Aiguisez et équilibrez les lames si nécessaire. O Contrôlez et ajustez le parallélisme du carter de coupe. X Contrôlez l'interrupteur de levage du carter de coupe. O Contrôlez l'engagement de la lame et l'interrupteur du dispositif OPC. O Contrôlez la marche avant et la marche arrière à différentes vitesses. O Pour nettoyer le produit REMARQUE: N'utilisez pas de nettoyeur haute pression ni de dispositif de lavage à la vapeur. L'eau risque de pénétrer dans les paliers de lames et les raccordements électriques et provoquer leur corrosion, ce qui endommagerait la machine. Nettoyez la machine immédiatement après utilisation.

• Avant de le nettoyer à l'aide d'un chiffon humide, nettoyez-le avec une brosse. Retirez l'herbe et la saleté sur et autour du système de propulsion et de l'entrée du ventilateur de refroidissement du moteur.

• Utilisez un chiffon humide pour nettoyer le produit.

• N'utilisez pas d'eau sur les composants électriques ou les paliers. Les détergents aggravent généralement les dommages.

• Assurez-vous que la batterie et le chargeur de batterie sont propres avant de brancher le chargeur au produit.

• Pour nettoyer le carter de coupe, placez-le en position d'entretien et lavez-le au jet. Assurez-vous que l'interrupteur d'alimentation est en position «0».

• Lorsque la machine est propre, démarrez le carter de coupe quelques instants afin d'éliminer l'eau résiduelle. Pour retirer les capots Pour ouvrir et fermer le capot de la batterie REMARQUE: Retirez la charge fixée aux rails avant d'ouvrir le capot de la batterie.

1. Dégagez les 2attaches sur l'avant du capot de

batterie avec l'outil attaché à la clé de contact. 64 1949 - 005 - 21.08.20232. Soulevez l'avant du capot de la batterie et inclinez-le vers l'arrière.

3. Fermez-le en suivant les étapes dans l'ordre inverse.

Pour retirer le capot avant

1. Dégagez l'attache sur le capot avant avec l'outil

attaché à la clé de contact.

2. Retirez le capot avant.

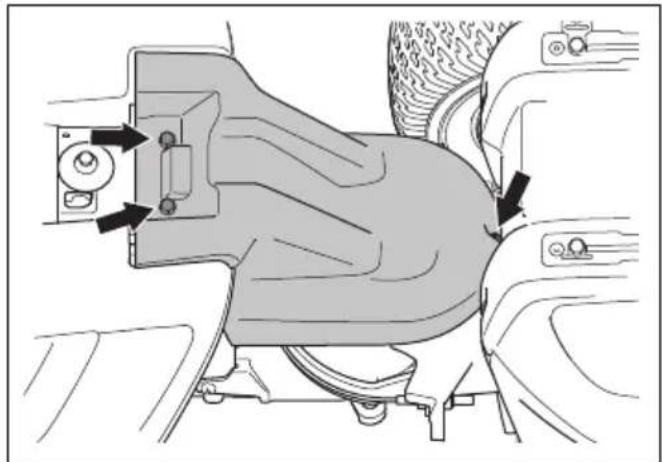

Pour retirer et installer le capot du châssis

1. Basculez le siège vers l'avant.

2. Retirez les 3vis.

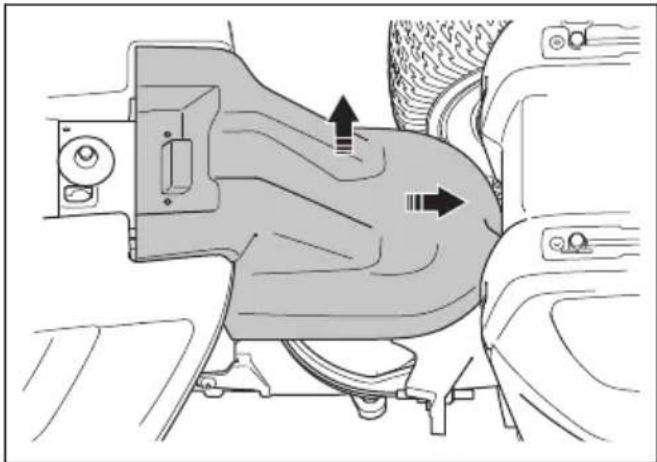

3. Poussez le capot du châssis vers l'arrière et

4. Effectuez l'installation en suivant les étapes dans

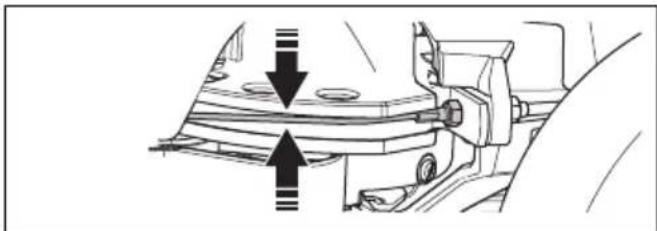

l'ordre inverse. Pour examiner les câbles de direction La tension des câbles de direction peut diminuer après un laps de temps. Cela peut dérégler la direction. Examinez et réglez la direction comme suit:

1. Les câbles de direction sont correctement serrés si

vous pouvez les faire bouger manuellement 5 mm vers le haut ou vers le bas dans la rainure du collet de direction.

2. Si les fils sont trop lâches, faites-les régler par un

agent d'entretien agréé. Pour contrôler le frein de stationnement

1. Garez la machine sur une surface dure en pente de

10° maximum. Maintenez le produit sous tension.

ne garez pas le produit sur une pente herbeuse lorsque vous contrôlez le frein de stationnement. Remarque: Le frein de stationnement est électrique. Le frein de stationnement se serre automatiquement lorsque le produit est à l'arrêt.

2. Assurez-vous que le symbole de frein de

stationnement s'affiche et que le produit ne bouge pas. Si le produit se déplace, contactez votre atelier d'entretien Husqvarna. 1949 - 005 - 21.08.2023 65Pour remplacer le fusible de l'unité de commande d'alimentation Un fil de fusible brûlé indique qu'un fusible de l'unité de commande d'alimentation a grillé.

1. Assurez-vous que l'interrupteur marche/arrêt du

chargeur est en position d'arrêt et que le chargeur est débranché du produit. Reportez-vous à la section Pour débrancher le chargeur de batterie à la page

2. Placez l'interrupteur d'alimentation en position «0»

et retirez la clé de contact.

3. Retirez le châssis du couvercle. Reportez-vous à la

section Pour retirer et installer le capot du châssis à la page 65

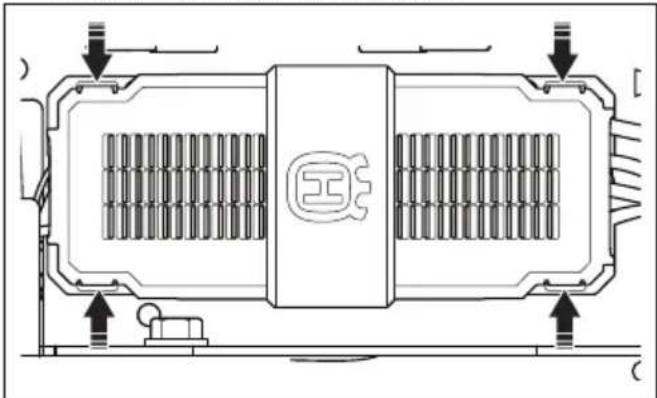

4. Poussez les 4attaches et retirez le couvercle de

l'unité de commande d'alimentation.

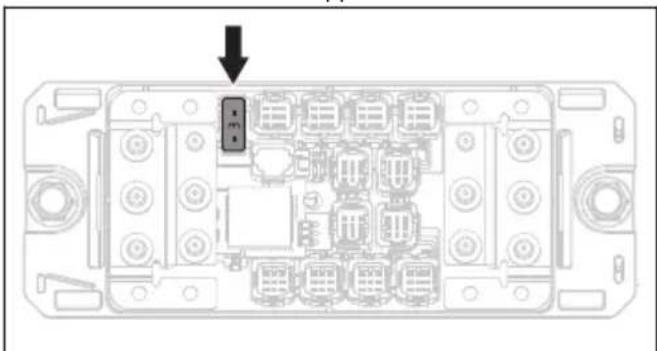

5. Retirez le fusible de l'unité de commande

d'alimentation de son support.

6. Remplacez le fusible grillé de l'unité de commande

d'alimentation par un fusible neuf du même type. Reportez-vous à la section Caractéristiques techniques à la page 79

Remarque: Si le fusible de l'unité de commande d'alimentation grille à nouveau peu de temps après son remplacement, contactez votre atelier d'entretien Husqvarna. Pression des pneus La pression des pneus doit être de 60kPa (0,6 bar/8,5 PSI) pour les 4 roues. Pour mettre le carter de coupe en position d'entretien

1. Effectuez les étapes1 à 7 de la section

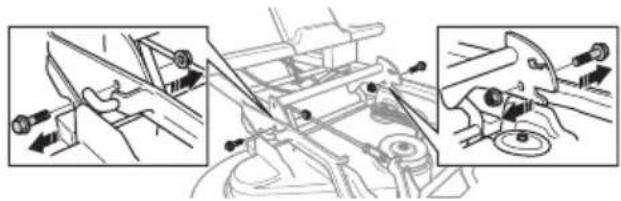

Pour retirer et fixer le carter de coupe à la page 54

2. Soulevez le carter de coupe à la position verticale

jusqu'à ce qu'un clic sonore se fasse entendre. Le carter de coupe est automatiquement verrouillé en position verticale. Pour mettre le carter de coupe en position de tonte

1. Tenez le bord avant du carter de coupe avec la main

2. Desserrez le dispositif de blocage avec la main

1949 - 005 - 21.08.20233. Rabattez le carter de coupe et poussez-le vers l'intérieur jusqu'en butée.

4. Branchez le câble au carter de coupe.

5. Soulevez la barre de réglage de la hauteur de coupe

de son support et placez-la dans le trou.

6. Fixez le capot avant.

7. Déplacez le levier de hauteur de coupe de la

position d'entretien à une position numérotée. Pour examiner et régler la pression au sol du carter de coupe Une pression au sol correcte permet d'assurer le déplacement du carter de coupe sur la surface, sans appuyer fortement.

1. Assurez-vous que la pression d'air des pneus est de

60kPa (0,6bar/9,0PSI).

2. Stationnez le produit sur une surface plane.

3. Abaissez le carter de coupe en position de tonte.

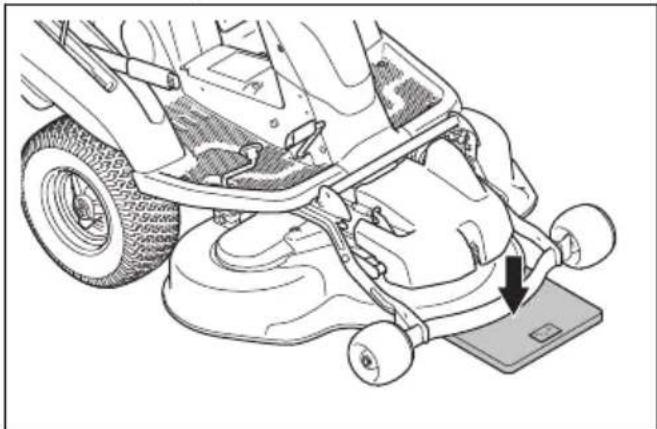

4. Placez un pèse-personne sous le bord avant du

5. Pour s'assurer que les roues ne portent pas de

poids, placez une cale en bois entre le châssis et les pèse-personne.

6. Pour régler la pression au sol, tournez les vis de

réglage situées derrière les roues avant sur les côtés droit et gauche.

7. Tournez les vis droite ou gauche jusqu'à ce que

la pression au sol soit comprise entre 12 et 15kg (26,5-33lb). Pour contrôler le parallélisme du carter de coupe

1. Assurez-vous que la pression d'air des pneus

est correcte. Reportez-vous à la section Caractéristiques techniques à la page 79

2. Stationnez le produit sur une surface plane.

3. Abaissez le carter de coupe en position de tonte.

4. Réglez le levier de hauteur de coupe en position

intermédiaire. 1949 - 005 - 21.08.2023

675. Mesurez la distance entre le sol et les bords avant

et arrière du carter de coupe. Assurez-vous que le bord arrière est de 4 à 6mm (1/5po) plus haut que le bord avant. Pour régler le parallélisme du carter de coupe

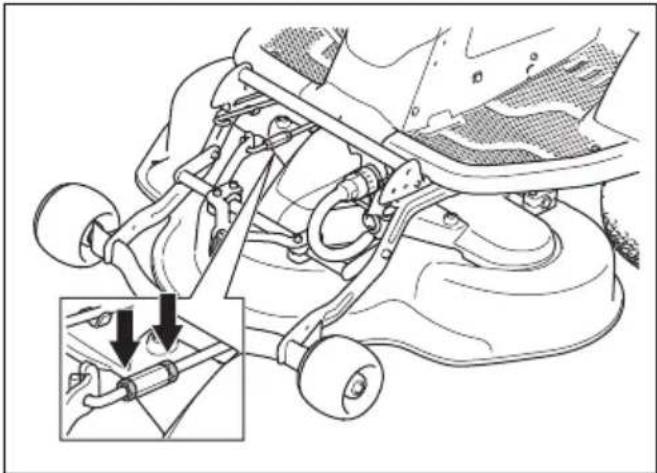

1. Retirez le capot avant.

2. Desserrez les écrous de la béquille de levage.

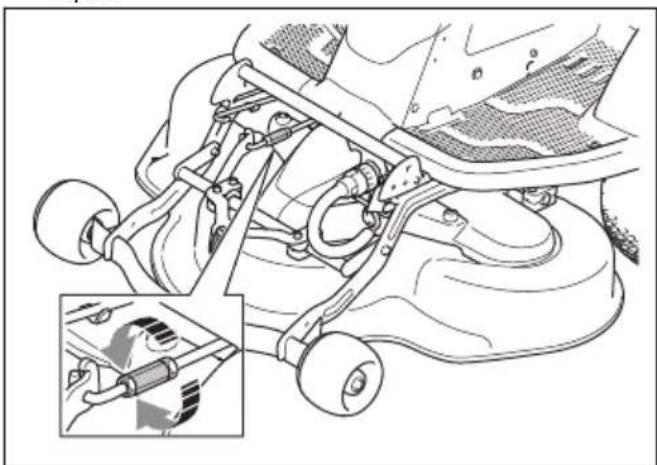

3. Faites tourner la béquille de levage pour l'allonger

ou la raccourcir. Allongez la béquille de levage pour relever le bord arrière du capot. Raccourcissez la béquille de levage pour abaisser le bord arrière du capot.

4. Serrez les écrous de la béquille de levage lorsque le

réglage est terminé.

5. Contrôlez le parallélisme. Reportez-vous à la section

Pour contrôler le parallélisme du carter de coupe à la page 67

6. Fixez le capot avant.

Pour retirer le bouchon BioClip

• Retirez le bouchon BioClip pour faire passer un carter de coupe Combi de la fonction BioClip à une éjection arrière de l'herbe. Pour retirer et installer le bouchon BioClip sur le carter de coupe

1. Mettez le carter de coupe en position d'entretien.

Reportez-vous à la section Pour mettre le carter de coupe en position d'entretien à la page 66

2. Retirez les 3vis qui maintiennent le bouchon BioClip

en place et retirez le bouchon.

3. Fixez 1vis M8x15mm dans le trou de vis du

bouchon BioClip pour éviter d'endommager les filetages.

4. Mettez le carter de coupe en position de tonte.

5. Installez le bouchon BioClip en suivant la procédure

inverse. Pour examiner les lames REMARQUE: Des lames endommagées ou mal équilibrées peuvent endommager le produit. Remplacez les lames endommagées. Demandez à un agent d'entretien agréé d'affûter et d'équilibrer les lames émoussées.

1. Mettez le carter de coupe en position de service.

2. Examinez les lames pour voir si elles sont

endommagées et s'il est nécessaire de les affûter.

1949 - 005 - 21.08.20233. Serrez les boulons de lame à un couple de 25. Pour remplacer les lames

1. Retirez le carter de coupe. Reportez-vous à la

section Pour retirer et fixer le carter de coupe à la page 54

2. Bloquez la lame avec un bloc en bois.

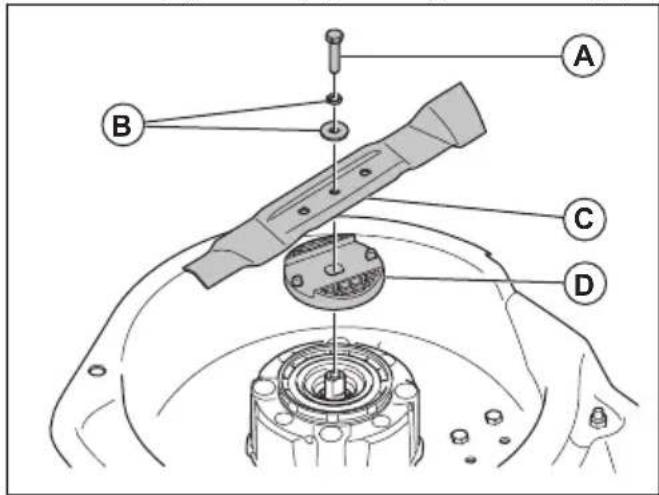

3. Desserrez et retirez le boulon de la lame(A), les

4. Effectuez l'installation en suivant les étapes dans

l'ordre inverse. Installez la nouvelle lame avec les extrémités recourbées orientées vers le carter de coupe.

AVERTISSEMENT: l'utilisation

d'un type de lame inapproprié peut provoquer l'éjection d'objets par le carter de coupe et causer des blessures très graves. N'utilisez que les lames indiquées à la section Caractéristiques techniques à la page 79

Dépannage Introduction Si vous ne trouvez pas de solution à votre problème dans ce manuel d'utilisation, contactez votre atelier d'entretien Husqvarna. Remarque: Assurez-vous que la batterie est chargée avant de réaliser un dépannage sur le produit. Reportez-vous à la section Pour charger la batterie à la page 58

1949 - 005 - 21.08.2023 69Schéma de dépannage Problème Cause Action L'écran ne s'allume pas lorsque l'interrupteur d'alimentation est placé en position «1». La batterie est vide. Reportez- vous à la section Pour charger la batterie à la page 58

Rechargez la batterie. La batterie est en mode veille. Pour démarrer la batterie, appuyez sur le bouton de démarrage pendant 2secondes. Si la batterie ne démarre pas, chargez-la en continu jusqu'à ce qu'elle soit complètement chargée. Le temps de charge est plus long lorsque la batterie est en mode veille. Le fusible de l'unité de comman- de d'alimentation est grillé. Remplacez le fusible de l'unité de comman- de d'alimentation, reportez-vous à la section Pour remplacer le fusible de l'unité de com- mande d'alimentation à la page 66 . Si le pro- blème persiste, contactez votre atelier d'en- tretien Husqvarna. L'écran ou le câble relié à l'écran est endommagé. Contactez votre atelier d'entretien Husqvar- na. L'interrupteur d'alimentation est endommagé. Le mode d'entraînement ne s'ac- tive pas lorsque vous appuyez sur le bouton de démarrage. Procédure de démarrage incor- recte. Reportez-vous à la section Pour démarrer le produit à la page 61

Démarrage empêché à la page 47

Le bouton de démarrage est en- foncé pendant moins de 1secon- de. Appuyez sur le bouton de démarrage pen- dant 1seconde. Un son ou un changement d'affichage indique que le mode d'entraîne- ment est activé. Lorsque le son est désacti- vé, vous n'entendez pas le son qui notifie le démarrage. Reportez-vous à la section Pour activer ou désactiver le son à la page 57

Le panneau de commande est endommagé. Contactez votre atelier d'entretien Husqvar- na. 70 1949 - 005 - 21.08.2023Problème Cause Action Les moteurs du carter de coupe ne démarrent pas. Le carter de coupe n'est pas en position de tonte. Placez le carter de coupe en position de ton- te, reportez-vous à la section Pour mettre le carter de coupe en position de tonte à la pa- ge 66

Le câble du carter de coupe n'est pas branché correctement. Branchez le carter de coupe au produit, re- portez-vous à la section Pour retirer et fixer le carter de coupe à la page 54

Le carter de coupe est rempli d'herbe. Nettoyez le carter de coupe, reportez-vous à la section Pour nettoyer le produit à la page

L'herbe est trop haute. Réglez la hauteur de coupe en fonction de l'état de l'herbe. La température des commandes des moteurs du carter de coupe est trop élevée. Mettez le produit hors tension et attendez que la température diminue. Redémarrez après 20minutes. Les moteurs du carter de coupe sont endommagés. Contactez votre atelier d'entretien Husqvar- na. Les commandes des moteurs du carter de coupe sont endomma- gées. Le câble du carter de coupe n'est pas alimenté. La batterie ne se charge pas. Les LED situées sous la prise du chargeur de batterie ne s'allu- ment pas. Le chargeur de batterie n'est pas correctement branché sur la pri- se secteur ou sur le produit. Reportez-vous à la section Pour charger la batterie à la page 58

L'interrupteur marche/arrêt du chargeur est en position d'arrêt. Placez l'interrupteur marche/arrêt du char- geur en position de marche. Le chargeur de batterie est en- dommagé. Débranchez le chargeur de batterie et con- tactez votre atelier d'entretien Husqvarna. Une erreur interne s'est produite. La prise secteur est endomma- gée. Branchez la fiche du chargeur sur une prise secteur à la tension et à la fréquence indi- quées sur la plaque signalétique. La batterie ne se charge pas. Les LED situées sous la prise du chargeur de batterie clignotent en rouge. La température ne se trouve pas dans la plage de température de charge. Attendez que la température de la batterie se trouve dans la plage de température de charge autorisée (de0 à 38°C). Regardez si des messages d'erreur ou des symboles d'avertissement s'affichent à l'écran. Repor- tez-vous à la section Messages d'avertisse- ment sur l'écran à la page 73

Messages d'erreur à l'écran à la page 74

La batterie est endommagée. Débranchez le chargeur de batterie et con- tactez votre atelier d'entretien Husqvarna. Une erreur interne s'est produite. 1949 - 005 - 21.08.2023 71Problème Cause Action La batterie ne se charge pas. Les LED situées sous la prise du chargeur de batterie indiquent l'état de charge en jaune. La température de la batterie est supérieure à 38°C. Assurez-vous que le chargeur et le produit se trouvent dans un endroit où la plage de températures de charge peut être respectée (de0 à 38°C). Si le chargeur est branché, la charge démarre automatiquement lorsque la température de la batterie est inférieure à 38°C. Si le problème persiste, contactez votre atelier d'entretien Husqvarna. La durée de fonctionnement n'est pas prolongée après l'installation d'une deuxième batterie. La deuxième batterie n'est pas correctement installée sur le pro- duit. Assurez-vous que la deuxième batterie s'af- fiche à l'écran. Reportez-vous à la section Pour lire les informations système à la page

. Contactez votre atelier d'entretien Husq- varna si un seul symbole de batterie s'affiche à l'écran ou si le problème persiste. Des vibrations sont présentes sur le produit en mode de tonte. Les lames présentent un jeu/sont endommagées. Procédez à une inspection visuelle. Repor- tez-vous à la section Pour examiner les la- mes à la page 68 . Si le problème persiste, contactez votre atelier d'entretien Husqvarna. Une ou plusieurs lames sont dés- équilibrées. Le moteur du carter de coupe est mal fixé. Des vibrations sont présentes sur le produit en mode transport. Une ou plusieurs roues sont des- serrées. Procédez à une inspection visuelle. Si le pro- blème persiste, contactez votre atelier d'en- tretien Husqvarna. Un pneu du produit est à plat. Des vis sont desserrées sur le produit. Le moteur d'entraînement est mal fixé. Le résultat de la tonte n'est pas satisfaisant. Les lames sont émoussées. Reportez-vous à la section Pour examiner les lames à la page 68

L'herbe est haute ou humide. Reportez-vous à la section Pour obtenir de bons résultats de tonte à la page 62

Le carter de coupe n'est pas pa- rallèle au sol. Reportez-vous à la section Pour contrôler le parallélisme du carter de coupe à la page 67

Le carter de coupe est bloqué par de l'herbe coupée. Reportez-vous à la section Pour nettoyer le produit à la page 64

La pression des pneus est diffé- rente sur les côtés droit et gau- che. Reportez-vous à la section Pression des pneus à la page 66

Le produit est utilisé à une vites- se trop élevée. Contactez votre atelier d'entretien Husqvar- na. La vitesse du moteur est trop fai- ble. Contactez votre atelier d'entretien Husqvar- na. 72 1949 - 005 - 21.08.2023Écran - Dépannage Messages de témoin sur l'écran Les messages de témoin sur l'écran signalent une fonction engagée ou des informations sur l'état du produit. Reportez-vous à la section Aperçu de l'écran à la page 45 . Un ou plusieurs témoins sur l'écran s'allument. Lorsqu'un message de témoin sur l'écran est présent, le produit peut toujours fonctionner, mais il est recommandé d'effectuer certaines actions. Symboles Nom Cause / Action Erreur système Cela indique une erreur système sur le produit. Mettez le produit hors tension et placez l'interrupteur d'alimentation en position «0». Attendez 5minutes. Si le problème per- siste, contactez votre atelier d'entretien Husqvarna. Erreur de batterie Cela indique une erreur de batterie. Mettez le produit hors tension et placez l'interrupteur d'alimentation en position «0». Attendez 5minutes avant de redémarrer. Si le problè- me persiste, contactez votre atelier d'entretien Husqvarna. Avertissement lié au moteur d'en- traînement Le moteur d'entraînement a calé. Cela peut arriver si le pro- duit est utilisé sur une pente où la puissance de décharge nécessaire est trop élevée. N'utilisez pas le produit dans des conditions qui peuvent provoquer l'arrêt du moteur d'en- traînement. Erreur de tempé- rature Cela indique une erreur de température. Reportez-vous à l'ensemble de symboles pour plus d'informations. Mode de perfor- mances réduites Le mode de performances réduites est activé. Le mode de performances réduites est automatiquement activé lorsque le niveau de charge est faible. Chargez le produit et ne l'utilisez pas en pente. Mode de perfor- mances réduites Le mode de performances réduites du produit s'active auto- matiquement. Le niveau de charge est faible et/ou la tempé- rature de la batterie, du moteur d'entraînement ou du con- trôleur du moteur d'entraînement est trop élevée. Quand ce mode d'entraînement est activé, les lames sont désenga- gées et la vitesse diminue progressivement. Reportez-vous à l'ensemble de symboles pour plus d'informations. Messages d'avertissement sur l'écran Un message d'avertissement est un ensemble de symboles jaunes qui s'affichent d'abord sous forme de grands symboles au centre de l'écran. Lorsqu'un avertissement s'affiche, le produit peut fonctionner, mais plus lentement que d'habitude. Pour éviter toute erreur, mettez le produit hors tension et attendez que les symboles d'avertissement s'éteignent. Si le produit est hors tension, il ne peut pas redémarrer tant que le message d'avertissement est présent. Remarque: Pour les avertissements au niveau du moteur/contrôleur du moteur du carter de coupe, soulevez le carter de coupe/l'accessoire jusqu'à la position de transport pour redémarrer ou faire fonctionner le système. 1949 - 005 - 21.08.2023 73Symboles Nom Cause / Action Avertissement de température de la batterie La température de la batterie est supérieure à celle recom- mandée. Le produit fonctionne plus lentement que d'habitu- de le temps que la température diminue. Mettez le produit hors tension et attendez que la température de la batterie diminue avant de redémarrer. Avertissement de température pour le moteur d'entraî- nement ou le con- trôleur du moteur d'entraînement La température du moteur d'entraînement ou du contrôleur du moteur d'entraînement est supérieure à celle recomman- dée. Le produit fonctionne plus lentement que d'habitude le temps que la température diminue. Mettez le produit hors tension et attendez que la température du moteur d'entraî- nement diminue avant de redémarrer. Avertissement de température du moteur du carter de coupe ou du contrôleur du mo- teur du carter de coupe La température du moteur du carter de coupe ou du con- trôleur du moteur du carter de coupe est supérieure à la température recommandée. Le produit fonctionne plus len- tement que d'habitude le temps que la température dimi- nue. Soulevez le carter de coupe/l'accessoire à l'avant jus- qu'à la position de transport et attendez que la température diminue avant de redémarrer. Messages d'erreur à l'écran Un message d'erreur est un ensemble de symboles rouges qui s'affichent d'abord sous forme de grands symboles au centre de l'écran. En cas d'erreur, le produit passe automatiquement en mode ralenti et ne peut pas démarrer tant que l'erreur est présente. Vous pouvez voir les messages d'erreur dans le menu d'erreur. Reportez-vous à la section Pour lire les messages d'erreur à la page 57

Remarque: En cas d'erreurs au niveau du moteur/contrôleur du moteur du carter de coupe, soulevez le carter de coupe/l'accessoire jusqu'à la position de transport pour redémarrer ou faire fonctionner le système. Symboles Nom Cause / Action Erreur de température de la batte- rie La température de la batterie est trop élevée. Atten- dez que la température de la batterie diminue. Si le problème persiste, contactez votre atelier d'entretien Husqvarna. Erreur de température du moteur d'entraîne- ment ou du contrôleur du moteur d'entraîne- ment La température du moteur d'entraînement ou du con- trôleur du moteur d'entraînement est trop élevée. At- tendez que la température du moteur d'entraînement ou du contrôleur du moteur d'entraînement diminue. Si le problème persiste, contactez votre atelier d'en- tretien Husqvarna. 74 1949 - 005 - 21.08.2023Symboles Nom Cause / Action Erreur de température du moteur du carter de coupe ou du contrôleur du moteur du carter de coupe La température du moteur du carter de coupe ou du contrôleur du moteur du carter de coupe est trop éle- vée. Soulevez le carter de coupe ou l'accessoire à l'avant jusqu'à la position de transport et attendez que la température diminue. Si le problème persiste, con- tactez votre atelier d'entretien Husqvarna. Erreur au ni- veau du mo- teur d'entraî- nement ou du contrô- leur du mo- teur d'entraî- nement Cela indique une erreur au niveau du moteur d'entraî- nement ou du contrôleur du moteur d'entraînement. Mettez le produit hors tension et placez l'interrupteur d'alimentation en position «0». Attendez 5minutes avant de redémarrer. Si le problème persiste, contac- tez votre atelier d'entretien Husqvarna. Erreur au ni- veau du mo- teur du car- ter de coupe ou du con- trôleur du moteur du carter de coupe Cela indique une erreur au niveau du moteur du car- ter de coupe ou du contrôleur du moteur du carter de coupe. Soulevez le carter de coupe ou l'accessoire à l'avant jusqu'à la position de transport. Si le problème persiste, mettez le produit hors tension et attendez 5minutes avant de redémarrer. Si le problème persis- te, contactez votre atelier d'entretien Husqvarna. Erreur liée à une batterie vide La batterie est vide. Rechargez la batterie. Messages lorsque le démarrage est empêché Les symboles de démarrage empêché s'affichent lorsque les conditions de démarrage ne sont pas respectées. Le symbole de démarrage empêché reste affiché jusqu'à ce que les conditions de démarrage soient respectées. Reportez-vous à la section Pour démarrer le produit à la page 61

Description Action Le démarrage est empê- ché, car le carter de cou- pe est en position de ton- te. Levez le carter de cou- pe jusqu'à la position de transport avant de redé- marrer. Reportez-vous à la section Pour relever et abaisser le carter de cou- pe à la page 60

1949 - 005 - 21.08.2023 75Description Action Le démarrage est empê- ché, car les pédales sont enfoncées. N'appuyez pas sur les pé- dales lorsque le produit démarre. Description Action Le démarrage est empê- ché, car le conducteur n'est pas sur le siège. Le conducteur doit être assis sur le siège lorsque le produit démarre. Repor- tez-vous à la section Con- trôle de présence du con- ducteur (OPC) à la page

Description Action Le démarrage est empê- ché, car le chargeur est branché. Débranchez le chargeur du produit avant le démar- rage. Reportez-vous à la section Pour débrancher le chargeur de batterie à la page 59

Description Action Le démarrage est empê- ché, car le système de frein de stationnement électrique est désengagé. Engagez le système de frein de stationnement électrique avant le démar- rage. Reportez-vous à la section Pour déplacer le produit manuellement à la page 60

76 1949 - 005 - 21.08.2023Description Action Le démarrage est empê- ché en raison d'une erreur de température. Reportez-vous à la sec- tion Écran - Dépannage à la page 73

Transport, entreposage et mise au rebut Transport

• La machine est lourde et peut causer des blessures par écrasement. Soyez prudent lorsque vous chargez ou déchargez la machine d'un véhicule ou d'une remorque.

• Ne soulevez pas le produit. Les œillets de transport ne sont pas des points de levage approuvés et ne doivent être utilisés que pour fixer le produit en toute sécurité à une remorque.

• Utilisez une remorque approuvée pour le transport de la machine.

• Assurez-vous d'avoir connaissance de la réglementation routière locale avant de transporter la machine dans une remorque ou sur les routes. Pour remorquer le produit Pour déplacer le produit lorsque l'alimentation est coupée, vous devez désengager le frein de stationnement.

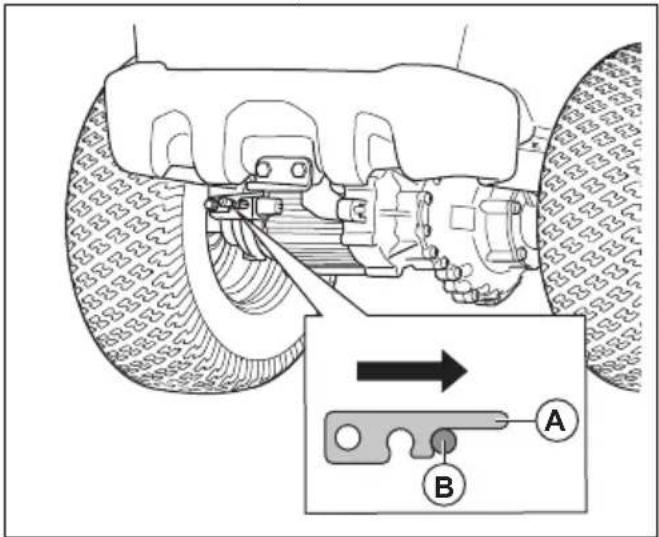

1. Désengagez le système de frein de stationnement

électrique. Reportez-vous à la section Pour déplacer le produit manuellement à la page 60

2. Remorquez le produit à faible vitesse et sur de

courtes distances uniquement. Pour fixer le produit sur une remorque en vue de son transport

AVERTISSEMENT: le frein de

stationnement n'est pas suffisant pour sécuriser le produit pendant son transport. Attachez fermement le produit à la remorque. Équipement: 2courroies de tension agréées et 4cales de roue en forme de coin.

1. Attachez les courroies de tension autour du cadre ou

2. Tendez les courroies de tension vers l'arrière et

l'avant de la remorque pour sécuriser la machine.

3. Placez les cales de roue devant et derrière les roues

arrière. Transport des batteries

• Les batteries 48 V fournies respectent les exigences de la législation sur les marchandises dangereuses.

• Vous devez respecter l'exigence spécifique relative à l'emballage et aux étiquettes pour les transports commerciaux, y compris par des tiers et des transitaires.

• Consultez un expert en matières dangereuses avant d'expédier le produit. Respectez les lois nationales en vigueur.

• Mettez du ruban adhésif sur les contacts lorsque vous placez la batterie dans un emballage. Calez la batterie dans l'emballage pour empêcher tout mouvement. Remisage Préparez le remisage du produit à la fin de la saison et avant tout remisage de plus de 30jours.

AVERTISSEMENT: Enlevez de la

machine les résidus d'herbe, les feuilles et autres matériaux inflammables afin de réduire le risque d'incendie. Laissez la machine refroidir avant de la remiser.

• Placez l'interrupteur d'alimentation en position «0».

• Nettoyez le produit, reportez-vous à la section Pour nettoyer le produit à la page 64 . Retouchez la peinture en cas de dommage pour éviter la corrosion. 1949 - 005 - 21.08.2023 77• Examinez la machine afin de repérer des pièces éventuellement usées ou endommagées et serrez tous les écrous ou vis susceptibles de s'être desserrés.

• Chargez complètement la batterie avant son remisage. Assurez-vous que la charge des batteries est supérieure ou égale à 50% pendant le remisage. Remarque: La batterie peut passer en mode veille lorsque le produit est remisé ou lorsque l'état de charge est très faible. Pour démarrer la batterie, appuyez sur le bouton de démarrage pendant 2secondes. Si la batterie ne démarre pas, chargez- la en continu jusqu'à ce qu'elle soit complètement chargée. Le temps de charge est plus long lorsque la batterie est en mode veille.

• Lubrifiez tous les raccords de graissage, les joints et les essieux.

• Conservez le produit dans un endroit sec et propre. Placez un capot de protection sur le produit. Remarque: Vous pouvez vous procurer une bâche auprès de votre revendeur pour protéger votre produit pendant son remisage ou son transport.

• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissent pas y avoir accès.

• Conservez le produit et l'alimentation électrique dans un endroit sec et à l'abri du gel.

• Si vous utilisez le produit, remisez-le dans un endroit où la température ambiante est comprise entre 0°C (32°F) et 50°C (122°F). Si vous n'utilisez pas le produit, vous pouvez le remiser dans un endroit où la température ambiante est comprise entre -20°C (-4°F) et 50°C (122°F).

• Conservez le produit à l'abri de la lumière du soleil.

• Ne conservez pas le produit dans un endroit présentant un risque d'électricité statique. Mise au rebut de la batterie et du chargeur de batterie Les symboles figurant sur le produit ou sur son emballage indiquent que ce produit ne peut pas être traité comme un déchet domestique ordinaire. Il doit être déposé dans un site de recyclage prévu pour la récupération d'équipements électriques et électroniques. En prenant soin correctement de ce produit, vous contribuez à compenser l'éventuel effet négatif sur l'environnement et les personnes, qui autrement pourrait être engendré par la mauvaise gestion de la mise au rebut du produit. Pour obtenir de plus amples informations sur le recyclage de ce produit, contactez votre municipalité, votre service des ordures ménagères ou le magasin où vous avez acheté ce produit. Mise au rebut

• Les produits chimiques peuvent être dangereux et ne doivent pas être jetés sur le sol. Apportez toujours les produits chimiques à mettre au rebut dans un centre d'entretien ou une déchetterie appropriée.

• Lorsque le produit est usé, renvoyez-le à votre revendeur ou déposez-le dans une déchetterie appropriée.

• L'huile et la batterie peuvent nuire à l'environnement. Respectez les consignes locales de recyclage et la réglementation en vigueur.

• Ne jetez pas la batterie dans les déchets ménagers.

• Envoyez la batterie à un agent d'entretien Husqvarna ou déposez-la dans un point de collecte de piles usagées. 78 1949 - 005 - 21.08.2023Caractéristiques techniques Caractéristiques techniques Dimensions Longueur sans le carter de coupe, mm 1999 Largeur sans le carter de coupe, mm 883 Longueur avec le carter de coupe, mm

Largeur avec le carter de coupe, mm

Hauteur, mm 1128 Poids sans carter de coupe (avec 1batterie), kg 186 Empattement, mm 907 Dimensions des pneus 170/60-8 Pression des pneus, avant - arrière, kPa/ bar/ PSI 60 / 0,6 / 8,7 Inclinaison max., degrés ° 10 Poids max. de l'équipement de remorquage sur une pente à 10°, kg 110 Force verticale max. autorisée sur la barre de remorquage, N/kg 250 / 25 Force horizontale max. autorisée sur la barre de remorquage, N/kg 250 / 25 Charge max. sur le capot de la batterie, kg 25 Moteur d'entraînement Type de moteur Moteur CC sans balais Tension, V 48 Puissance nominale du moteur, kW 1,5 Vitesse max. du moteur, tr/min 3500 Transmission Marque/modèle Omnigear/HusqvarnaTP400R Graisse GRAISSE EP NLGI-00 Volume de graisse, l 0,6 Nombre de vitesses en marche avant – Nombre de vitesses arrière – Vitesse max. en marche avant, km/h 9 Vitesse max. en marche arrière, km/h 5 Système électrique Type 48VCC, négatif à la terre

Mesurée avec le carter de coupe Combi94i

Mesurée avec le carter de coupe Combi94i 1949 - 005 - 21.08.2023 79Fusible principal, A 80 Fusible de carter de coupe, A 80 Fusible de l'unité de commande d'alimentation, A/V 3/58 Émissions sonores

Niveau de puissance acoustique mesuré dB(A) 95 Niveau de puissance acoustique garanti dB(A) 96 Niveaux sonores

Niveau de pression sonore à l'oreille de l'utilisateur, dB(A) 78 Niveaux de vibrations

Niveau de vibrations dans le volant, m/s

0,1 Niveau de vibrations dans le siège, m/s

0,2 Carter de coupe Type Combi94i Combi103i Carter de coupe Combi94i Combi103i Largeur de coupe, mm 940 1030 Largeur, mm 994 1081 Puissance du moteur du carter de coupe, kW 3x0.9 3x0.9 Hauteur de coupe, 10positions, mm 25-75 25-75 Longueur de lame, mm 359 389 Lame Référence 5988855-10 5361576-10

AVERTISSEMENT: L'utilisation

d'un carter de coupe non homologué pour le produit peut provoquer l'éjection d'objets à grande vitesse et provoquer des blessures très graves. N'utilisez pas d'autres types de carters de coupe que celui spécifié dans ce manuel d'utilisation.

Émissions sonores dans l'environnement mesurées comme puissance acoustique (L

) selon la directive européenne CE2000/14/CE.

Niveau de pression sonore conformément à la norme EN ISO 5395. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,2dB(A).

Niveau de vibrations conformément à la norme EN ISO 5395. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 0,2m/s

(volant) et de 0,8m/s

(siège). 80 1949 - 005 - 21.08.2023Données de fréquence radio R 200iX Plage de fréquences, MHz 2402–2480 Puissance de sortie

, dBm -7.0 Batteries homologuées Utilisez uniquement des batteries d'origine pour ce produit. Batterie EM-5240Li Référence 5988443-01 Type Lithium-ion Capacité de la batterie, Ah 38,5 Tension nominale, V 50,4 Poids, kg/Ib 17/38 Chargeurs de batterie homologués Chargeur de batterie PS300C Tension d'entrée, V 220-240 Courant d'entrée, A 1,8 Fréquence, Hz 50 Puissance, W 300 Tension de sortie, V 58 Courant de sortie, A 5,3 Entretien Entretien Faire un contrôle annuel dans un service technique agréé pour vous assurer que le produit fonctionne correctement en ce qui concerne la sécurité et à son meilleur pendant la haute saison. Le meilleur moment pour faire de l'entretien ou la réparation de ce produit est basse saison. Lorsque vous envoyez un ordre pour les pièces de rechange, fournir des informations sur l'année d'achat, le modèle, le type et le numéro de série. Utilisez toujours les pièces de rechange d'origine.

Mesurée à 2402MHz. 1949 - 005 - 21.08.2023 81Déclaration de conformité Déclaration de conformité UE Nous, HusqvarnaAB, SE-561 82 Huskvarna, Suède, tél: [phone], déclarons sous notre entière responsabilité que le produit: Description Tondeuse autoportée à coupe frontale Marque Husqvarna Type/Modèle R 200iX Identification Les numéros de série à partir de 2023 et ultérieurs est entièrement conforme à la réglementation et aux directives de l'UE suivantes: Directive/Réglemen- tation Description 2006/42/EC «relative aux machines» 2014/53/UE «relative aux équipements radio» 2000/14/CE «relative aux émissions sonores dans l'environnement» 2011/65/UE «relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équi- pements électriques et électroniques» et que les normes et/ou les spécifications techniques suivantes sont appliquées: EN

V2.2.2, ETSI EN 301 489-1 V1.9.2, ETSI EN 301 489-17 V3.2.4, EN 50665:2017, EN IEC 63000:2018 . Organisme notifié: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a certifié être conforme à la Directive du Conseil2000/14/CE, procédure d'évaluation de la conformité: AnnexeVI. Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page 79

Huskvarna, 2023-07-05 Claes Losdal, Directeur du développement/Articles de jardinage, HusqvarnaAB Responsable de la documentation technique 82 1949 - 005 - 21.08.2023Marques déposées La marque et les logos Bluetooth

Cet appareil, ses cordons, et baerie se recyclent
