BEDIENUNGSANLEITUNG R 200iX HUSQVARNA

• R 200iX DE Bedienungsanweisung 2-42 FR Manuel d'utilisation 43-83 NL Gebruiksaanwijzing 84-122 SL Navodila za uporabo 123-161Inhalt Einleitung p. 2
• Sicherheit p. 8
• Montage p. 13
• Betrieb p. 14
• Wartung p. 22
• Fehlerbehebung p. 28
• Transport, Lagerung und Entsorgung p. 35
• Technische Daten p. 38
• Service p. 40
• Konformitätserklärung p. 41

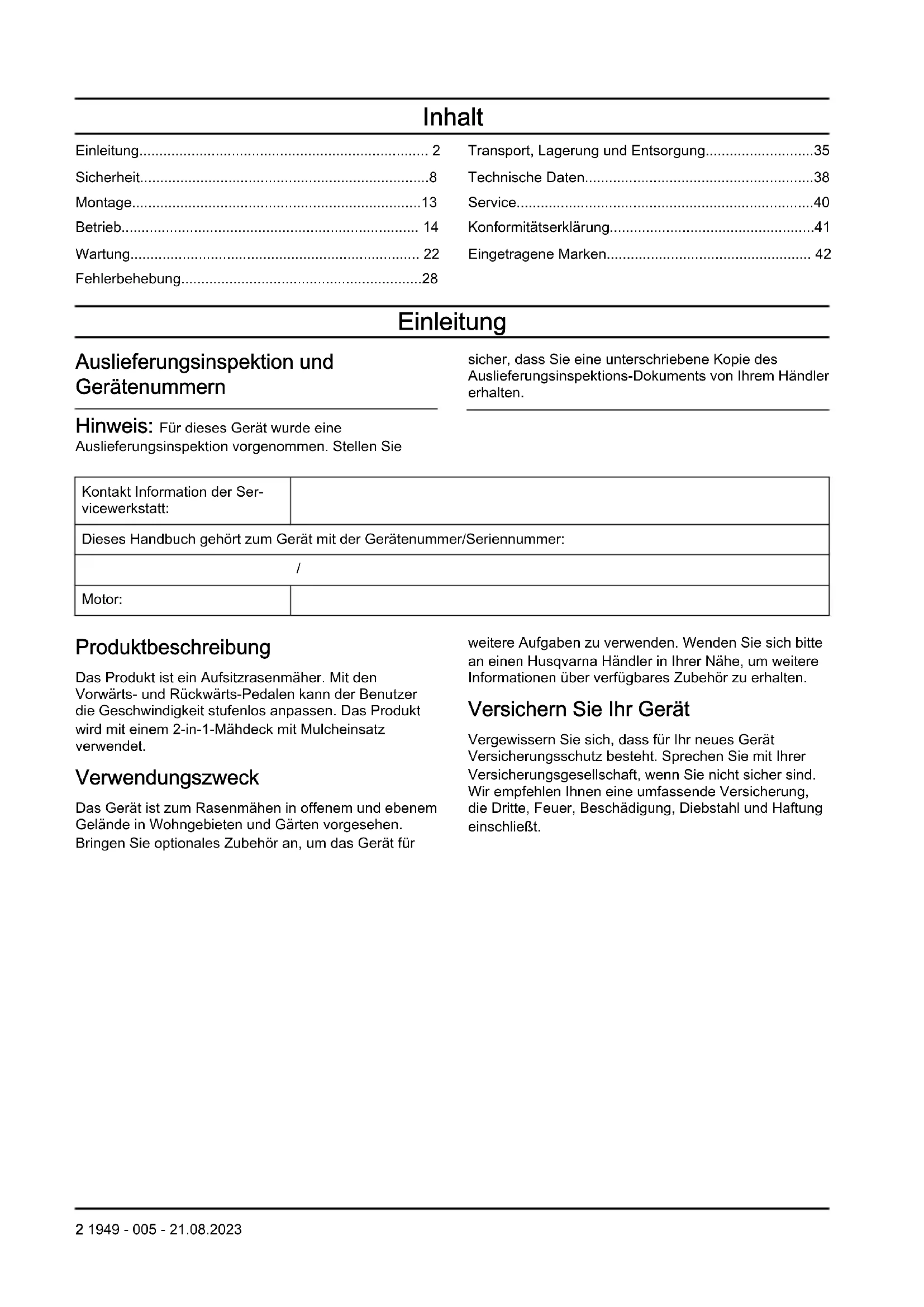

• Eingetragene Marken Einleitung Auslieferungsinspektion und Gerätenummern Hinweis: Für dieses Gerät wurde eine Auslieferungsinspektion vorgenommen. Stellen Sie sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von Ihrem Händler erhalten. Kontakt Information der Ser- vicewerkstatt: Dieses Handbuch gehört zum Gerät mit der Gerätenummer/Seriennummer: p. 42

Motor: Produktbeschreibung Das Produkt ist ein Aufsitzrasenmäher. Mit den Vorwärts- und Rückwärts-Pedalen kann der Benutzer die Geschwindigkeit stufenlos anpassen. Das Produkt wird mit einem 2-in-1-Mähdeck mit Mulcheinsatz verwendet. Verwendungszweck Das Gerät ist zum Rasenmähen in offenem und ebenem Gelände in Wohngebieten und Gärten vorgesehen. Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Wenden Sie sich bitte an einen Husqvarna Händler in Ihrer Nähe, um weitere Informationen über verfügbares Zubehör zu erhalten. Versichern Sie Ihr Gerät Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit Ihrer Versicherungsgesellschaft, wenn Sie nicht sicher sind. Wir empfehlen Ihnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließt. 2 1949 - 005 - 21.08.2023Geräteübersicht

1. Vorwärtsfahrpedal

2. Rückwärtsfahrpedal

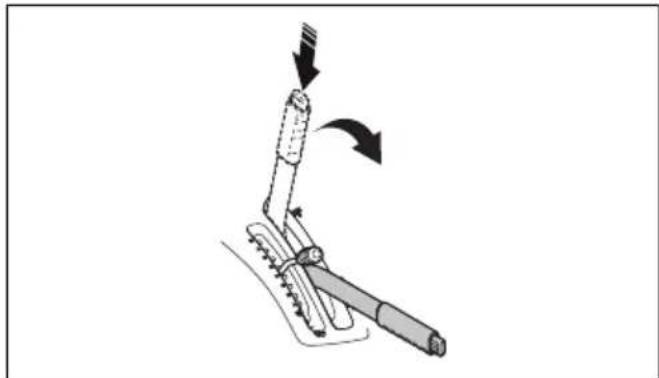

3. Hubhebel für das Mähdeck

4. Schnitthöhenhebel

5. Taste zum Zurückgehen im Menü

6. Taste für den Antriebsmodus

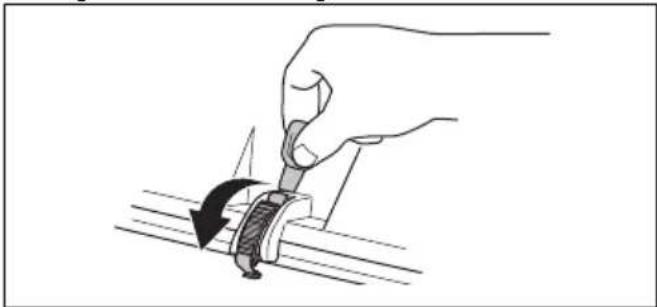

10. Verriegelung für die Akkuabdeckung

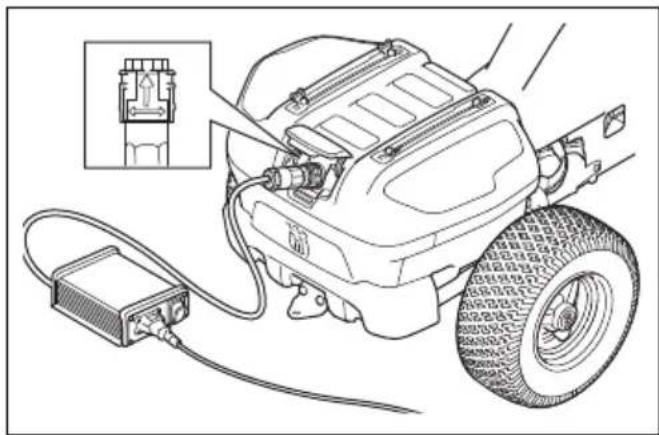

13. Buchse für das Ladegerät

1949 - 005 - 21.08.2023 3Übersicht über das Display Auf dem Display werden Informationen zum Zustand des Geräts angezeigt. Es gibt 4Arten von Displaymeldungen. Weitere Informationen finden Sie unter Arten von Meldungen auf Seite 5

1. Anzeige der automatischen Feststellbremse. Die

Anzeige schaltet sich ein, wenn die automatische Feststellbremse aktiviert wird.

2. Anzeige zur Arbeitsleuchte oder zum Scheinwerfer

-Anzeige. Die Anzeige schaltet sich ein, wenn ein Bluetooth

-Gerät mit dem Gerät verbunden ist.

5. Anzeige für den Antriebsmotor/die

Antriebsmotorsteuerung

6. Anzeige für den Mähdeckmotor/die Steuerung für

8. Antriebsmodusanzeige. Der Antriebsmodus „SavE“

ist aktiviert. Siehe Zum Auswählen eines Fahrmodus auf Seite 21

9. Antriebsmodusanzeige. Der

Leistungsminderungsmodus ist aktiviert. Siehe Anzeigemeldungen auf dem Display auf Seite 31

10. Akkuladestand, Betriebszeit in Minuten

11. e-PTO(electrical Power Take-Off =

elektrischer Zapfwellenantrieb)

-Anzeige. Mähposition und aktiviert/Mähposition und deaktiviert/Transportposition und deaktiviert.

12. Die Mitte des Displays. Siehe

Anzeigemodi auf Seite

13. Akkustandanzeige, %

14. Akkustandanzeige

15. Temperaturanzeige. Wenn die Temperaturanzeige

auf dem Display aufleuchtet, halten Sie das Gerät an und lesen Sie Display – Fehlerbehebung auf Seite

16. Warnanzeige. Wenn die Warnanzeige auf dem

Display aufleuchtet, halten Sie das Gerät an und lesen Sie Display – Fehlerbehebung auf Seite 31

17. Bedienerpräsenzsteuerung(Operator Presence

Control, OPC). Die Anzeige leuchtet auf, wenn der Bediener nicht auf dem Gerät sitzt.

Elektrisch betriebenes Mähdeck oder anderes vorne angebrachtes Zubehör 4 1949 - 005 - 21.08.2023Arten von Meldungen Es gibt 4Arten von Meldungen, die auf dem Display angezeigt werden können: Art der Meldung Beschreibung Anzeigemeldung auf dem Dis- play Anzeigesymbole auf dem Display weisen auf aktivierte Funktionen hin oder geben Auskunft über den Zustand des Geräts. Wenn eine Anzeigemeldung auf dem Display angezeigt wird, kann das Gerät in der Regel betrieben werden, aber es werden gewisse Maßnahmen empfohlen. Siehe Übersicht über das Display auf Seite 4 und Anzeigemeldungen auf dem Display auf Seite 31

Warnmeldung Eine Kombination aus gelben Symbolen, die zuerst als große Symbole in der Mitte des Displays angezeigt werden. Diese weisen auf einen nicht ordnungsgemäßen Zustand hin. Wenn eine Warnmeldung angezeigt wird, kann das Gerät in der Regel betrieben werden, ist jedoch langsamer als gewöhnlich. Siehe Warnmel- dungen auf dem Display auf Seite 32

Fehlermeldung Eine Kombination aus roten Symbolen, die zuerst als große Symbole in der Mitte des Displays angezeigt werden. Diese weisen auf eine Sicherheitswarnung oder ein Problem mit dem Gerät hin. Wenn ein Fehler auftritt, wird das Gerät in der Regel in den Leerlaufmodus versetzt und kann erst wieder gestartet werden, wenn der Fehler behoben ist. Siehe Fehlermeldungen auf dem Display auf Seite 33

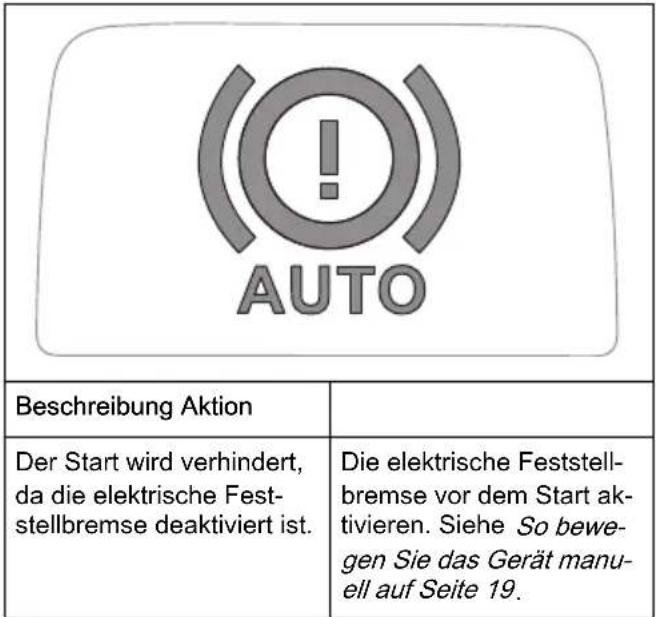

Start verhindert Ein großes Symbol auf dem Display, das auf einen Zustand hinweist, der das Starten des Geräts verhindert. Siehe Meldungen, wenn der Start verhindert wird auf Seite 34

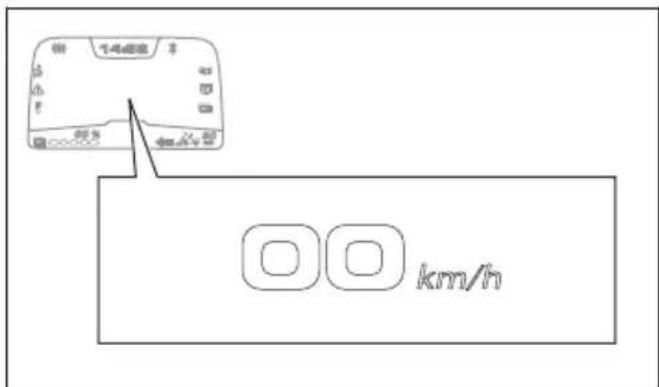

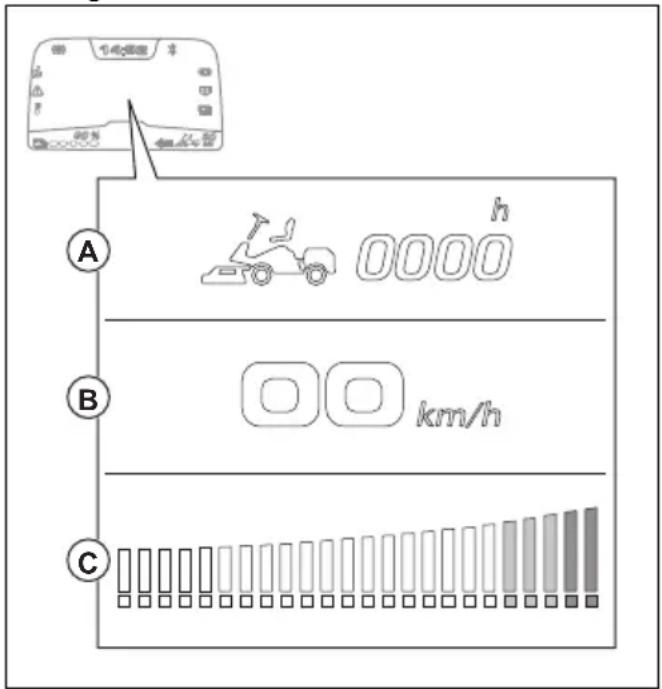

In der Mitte des Displays werden je nach Anzeigemodus unterschiedliche Informationen angezeigt.

• Der Leerlaufmodus(A) wird angezeigt, wenn der Ein-/Ausschalter auf die Position „1“ eingestellt ist. Im Leerlaufmodus wird auf dem Display die Gesamtbetriebszeit angezeigt.

• Der Antriebsmodus mit dem Mähdeck in der Transportposition(B) wird angezeigt, wenn das Gerät gestartet wird. Im Antriebsmodus mit dem Mähdeck in der Transportposition wird auf dem Display die aktuelle Geschwindigkeit in km/h angezeigt.

• Der Antriebsmodus mit dem Mähdeck in der Mähposition(C) wird angezeigt, wenn das Mähdeck oder anderes Zubehör eingeschaltet ist. Wenn nur grüne Anzeigen leuchten, entspricht der Stromverbrauch des Mähdecks oder des Zubehörs dem empfohlenen Wert. Wenn die gelben oder roten Anzeigen leuchten, ist der Stromverbrauch höher als empfohlen und die Betriebszeit nimmt ab. Ladeansicht

Wenn ein Ladegerät an das Gerät angeschlossen ist und der Ein-/Ausschalter auf die Position „1“ gestellt ist, wird in der Mitte des Displays die Ladeansicht angezeigt. (A): In der Ladeansicht wird der Ladezustand in % angezeigt. Das Ladesymbol(B) leuchtet auf, wenn das Gerät aufgeladen wird. Das Ladesymbol(B) erlischt, 1949 - 005 - 21.08.2023 5wenn das Ladegerät zwar angeschlossen ist, das Gerät aber nicht aufgeladen wird. Start verhindert Damit das Produkt gestartet werden kann, müssen die Betriebsbedingungen erfüllt sein. Siehe So starten Sie das Gerät auf Seite 20 . Wenn die START-Taste gedrückt wird, obwohl die Betriebsbedingungen nicht erfüllt sind, wird auf dem Display ein Symbol angezeigt, das darauf hinweist, dass der Start verhindert wurde. Siehe Meldungen, wenn der Start verhindert wird auf Seite 34

Sitzkontaktschalter (OPC) Der OPC versetzt das Gerät in den Sicherheitsmodus, wenn sich der Bediener vom Sitz erhebt. Der Motor und die Mähdeckmotoren werden angehalten, wenn die Klingen aktiviert sind. Siehe So kontrollieren Sie die Betriebsbedingungen auf Seite 12

Pedale für Vorwärts- und Rückwärtsfahren Die Geschwindigkeit wird stufenlos mit zwei Pedalen geregelt. Das linke Pedal (A) wird für die Vorwärtsfahrt verwendet, das rechte Pedal (B) wird für die Rückwärtsfahrt verwendet. Das Gerät stoppt, wenn die Pedale losgelassen werden.

Mähdeck Die Mähdecks für dieses Produkt sind Combi-Mähdecks mit BioClip. BioClip schneidet das Gras zu Dünger. Das Combi-Mähdeck kann auch ohne BioClip verwendet werden. Ohne BioClip wird das Gras nach hinten ausgeworfen. Husqvarna Connect Das Gerät verfügt über Bluetooth

-Drahtlostechnologie und kann sich mit mobilen Geräten, die die Husqvarna Connect-Anwendung installiert haben, verbinden. Die Husqvarna Connect-Anwendung ist eine kostenlose Anwendung für Ihr Mobilgerät. Die Husqvarna Connect- Anwendung bietet erweiterte Funktionen für Ihr Husqvarna Gerät:

• Sperren und Entsperren Sie Funktionen, um eine unzulässige Betätigung des Geräts zu verhindern.

• Erweiterte Produktinformationen

• Informationen über Produktteile und -wartung sowie entsprechende Hilfe dazu. Symbole auf dem Gerät WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Halten Sie Körperteile von rotierenden Klingen fern. Halten Sie sich von rotierenden Teilen fern. Achten Sie auf herausschleudernde, abprallende Gegenstände. Zuschauer sollten einen Sicherheitsabstand einhalten. Halten Sie das Gerät vor der Wartung an. MAX. XXXN / (XXkg) Die max. zulässige vertikale Kraft auf die Anhängerkupplung ist in Technische Daten auf Seite 38 und auf dem Etikett angegeben. MAX. XXXN / (XXkg) Die max. zulässige horizontale Kraft auf die Anhängerkupplung ist in Technische Daten auf Seite 38 und auf dem Etikett angegeben. Schauen Sie hinter sich, bevor und während Sie mit dem Gerät rückwärts fahren. Mähen Sie nicht quer zum Hang. Mähen Sie nicht in Gelände mit einer Neigung von mehr als 10°. Siehe So mähen Sie den Rasen an Steigungen auf Seite 10

6 1949 - 005 - 21.08.2023Transportieren Sie niemals Personen auf dem Gerät oder der Ausrüstung. Automatische Feststellbremse Vorwärts fahren. Leerlaufstellung. Rückwärts fahren. Sitzschalter. Antriebsmodus starten Das Gerät entspricht den geltenden EU- Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Daten auf Seite 38 und auf dem Etikett angegeben. Tragen Sie stets einen zugelassenen Gehörschutz. Wartungsposition für das Mähdeck. Betriebsposition für das Mähdeck. Schnitthöhe. Wartungsposition für den Schnitthöhenhebel. Die Klingen sind deaktiviert. Die Klingen sind aktiviert. Das elektrische Feststellbremsensystem aktivieren Das elektrische Feststellbremsensystem deaktivieren Umweltkennzeichen. Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie es an einer Recyclingstation für elektrische und elektronische Geräte. Scanbarer Code yyyywwxxxx Auf dem Typenschild ist die Seriennummer ange- geben. yyyy ist das Pro- duktionsjahr, und ww steht für die Produktionswoche. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird. 1949 - 005 - 21.08.2023 7• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden. WARNUNG: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Klingen umgehend aus. WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, lassen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.

• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.

• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten können.

• Lernen Sie die Bedeutung der Sicherheitsschilder.

• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gut lesen können.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

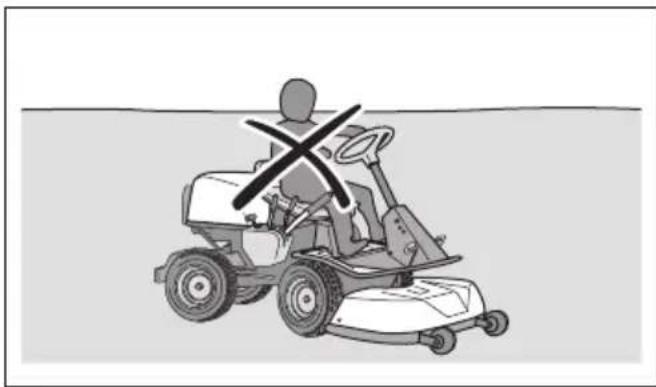

• Transportieren Sie keine Passagiere. Das Gerät darf nur von einer Person verwendet werden.

• Lassen Sie das Gerät in eingeschaltetem Zustand nicht unbeaufsichtigt. Lassen Sie die Klingen immer zuerst zum Stillstand kommen. Vergewissern Sie sich, dass die Feststellbremse aktiviert ist, stellen Sie den Motor ab und ziehen Sie den Schlüssel des Ein-/Ausschalters ab, bevor Sie das Gerät unbeaufsichtigt lassen.

1949 - 005 - 21.08.2023• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung. Halten Sie sicheren Abstand zu Löchern oder anderen Bodenunebenheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z.B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Klingen geraten und hochgeschleudert werden könnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Stellen Sie sicher, dass sich niemand in der Nähe des Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.

• Achten Sie auf den Verkehr, wenn Sie in der Nähe einer Straße mähen oder eine Straße überqueren.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor aus. Sicherheitsvorschriften in Bezug auf Kinder WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Es kann zu schweren Unfällen kommen, wenn Sie nicht auf Kinder in der Nähe des Geräts achten. Kinder können vom Gerät und von Mäharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemäht werden soll, fern. Stellen Sie sicher, dass ein Erwachsener für die Kinder verantwortlich ist.

• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Nähe von Ecken, Büschen, Bäumen oder anderen Objekten, die Ihre Sicht behindern, besonders vorsichtig vor.

• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Nähe des Geräts aufhalten.

• Lassen Sie keine Kinder mitfahren. Sie können herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.

• Lassen Sie Kinder das Gerät nicht bedienen. Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden. Allgemeine Einstellungen:

• Lesen Sie alle Warn- und Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/ oder schweren Verletzungen führen.

• Das Gerät kann mit einem zusätzlichen Akku ausgestattet werden. Lassen Sie Installation und Reparaturen ausschließlich von Ihrem autorisierten Servicehändler durchführen. Versuchen Sie niemals, die Akkus zu installieren oder zu reparieren.

• Überprüfen Sie regelmäßig, ob die Akkus intakt sind. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann. Reparieren oder öffnen Sie niemals beschädigte Akkus.

• Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt.

• Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden.

• Schützen Sie Akkus vor Schockbelastungen.

• Setzen Sie die Zellen oder Akkus niemals Hitze oder Feuer aus. Vermeiden Sie die Lagerung der Akkus bei direkter Sonneneinstrahlung. 1949 - 005 - 21.08.2023 9• Schließen Sie die Akkus nicht kurz. Lagern Sie Akkus nicht dort, wo sie sich gegenseitig kurzschließen oder durch andere Metallgegenstände kurzgeschlossen werden können.

• Achten Sie darauf, dass der Akku nicht mit der Haut oder den Augen in Berührung kommt. Im Falle einer Berührung waschen Sie die betroffenen Körperteile mit reichlich Wasser und suchen Sie sofort einen Arzt auf.

• Keine Akkus verwenden, die nicht für die Nutzung mit der Ausstattung bestimmt sind.

• Keine Zellen aus unterschiedlicher Herstellung, von verschiedener Kapazität, Größe oder unterschiedlichen Typs für dasselbe Gerät kombinieren.

• Bewahren Sie Zellen oder Akkus für Kinder unzugänglich auf.

• Halten Sie den Akku sauber und trocken.

• Verwenden Sie den Akku ausschließlich für den vorgesehenen Gebrauch. 48-V-Akkus:

• Die Husqvarna 48-V-Akkus werden ausschließlich zur Stromversorgung von Husqvarna Akku-Rider- Aufsitzmähern verwendet. Um Verletzungen zu vermeiden, darf der Akku nicht für die Energieversorgung anderer Geräte verwendet werden.

• Verwenden Sie niemals Akkus oder Geräte, die fehlerhaft, modifiziert oder beschädigt sind.

• Versuchen Sie niemals, die Geräte oder Akkus zu modifizieren oder zu reparieren. Lassen Sie Reparaturen ausschließlich von Ihrem autorisierten Servicehändler durchführen. Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Schauen Sie immer nach unten und hinter sich, bevor und während Sie rückwärts fahren. Achten Sie auf große und kleine Hindernisse.

• Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.

• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Umfahren Sie Steine und andere größere Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Gegenstände nicht berühren.

• Fahren Sie mit dem Gerät nicht über Gegenstände. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über einen Gegenstand oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten. So mähen Sie den Rasen an Steigungen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

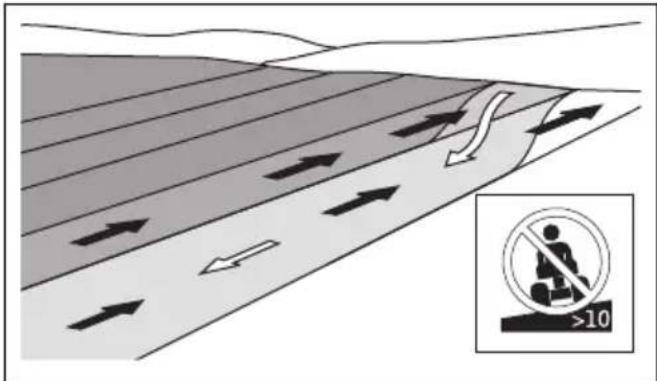

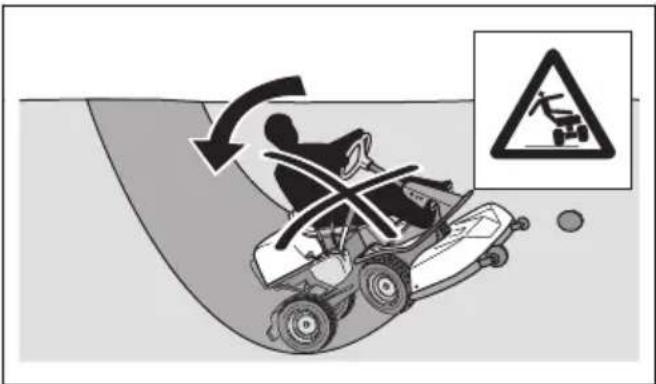

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.

• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.

• Fahren Sie einen Hang nicht mit angehobenem Mähdeck hinunter.

• Verwenden Sie das Gerät nicht in Gelände mit einer Neigung von mehr als 10°.

• Starten oder stoppen Sie nicht am Hang.

• Verwenden Sie nicht das Vorwärtspedal und das Rückwärtspedal, um an einem Hang zu verweilen. Dadurch wird das System zu heiß.

• Bewegen Sie sich an Hängen gleichmäßig und langsam.

• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.

• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.

• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.

• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

1949 - 005 - 21.08.2023• Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.

• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann. Sicherheit beim Abschleppen

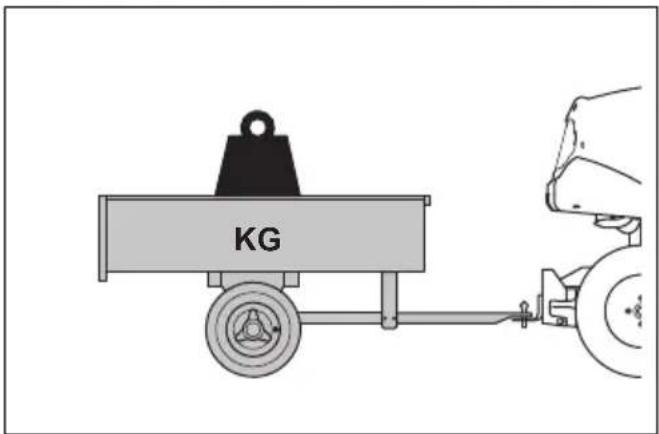

• Verwenden Sie nur Zubehör zum Abschleppen, dass von Husqvarna empfohlen wurde.

• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.

• Ziehen Sie kein Zubehör, das schwerer ist als das maximal zulässige Gesamtgewicht. Siehe Technische Daten auf Seite 38

• Stellen Sie sicher, dass sich keine anderen Personen in der Nähe des Geräts befinden, wenn Sie Zubehörgeräte schleppen.

• Vermeiden Sie das Ziehen von Zubehör an Steigungen oder auf unebenem Boden.

• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie einen zugelassenen Gehörschutz. Eine längerfristige Lärmeinwirkung kann zu bleibenden Gehörschäden führen.

• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Stahlkappen werden empfohlen. Verwenden Sie keine offenen Schuhe und gehen Sie nicht barfuß.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Safety devices on the product WARNUNG: Read the warning instructions that follow before you use the product.

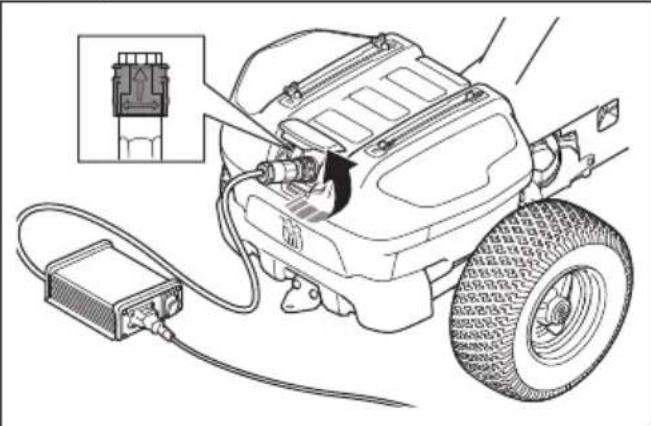

• Trennen Sie das Akku-Ladekabel.

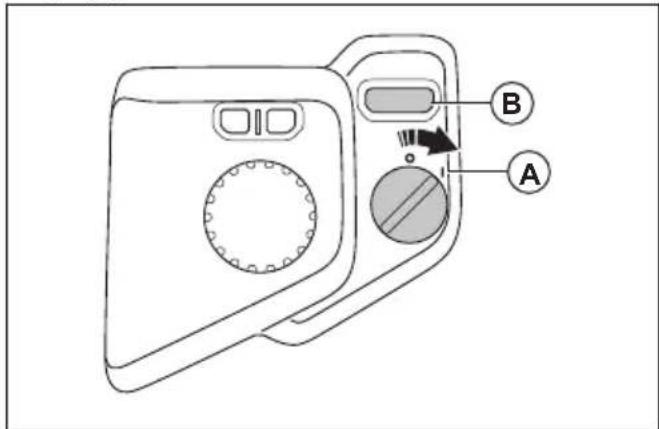

• Stellen Sie den Ein-/Ausschalter auf die Position „1“. Stellen Sie sicher, dass das Display eingeschaltet wird.

• Stellen Sie den Ein-/Ausschalter auf die Position „0“. Stellen Sie sicher, dass das Gerät sofort anhält und das Display ausgeschaltet wird. 1949 - 005 - 21.08.2023 11So kontrollieren Sie die Betriebsbedingungen Überprüfen Sie die Betriebsbedingungen täglich.

1. Stellen Sie sicher, dass Sie den Antriebsmodus

nicht starten können, wenn sich das Mähdeck in der Mähposition befindet.

2. Stellen Sie sicher, dass Sie den Antriebsmodus nicht

starten können, wenn Sie die Pedale drücken.

3. Stellen Sie sicher, dass Sie den Antriebsmodus nicht

starten können, wenn Sie sich vom Sitz erheben.

4. Stellen Sie sicher, dass Sie den Antriebsmodus nicht

starten können, wenn das Ladegerät an das Gerät angeschlossen ist.

5. Stellen Sie sicher, dass Sie den Antriebsmodus

nicht starten können, wenn die elektrische Feststellbremse deaktiviert ist.

6. Stellen Sie sicher, dass das Gerät anhält, wenn die

Mähdeckmotoren eingeschaltet sind und Sie sich vom Sitz erheben. So prüfen Sie das Vorwärts- und Rückwärtsfahrpedal

1. Starten Sie das Gerät und schalten Sie den

2. Stellen Sie sicher, dass das Vorwärts- und das

Rückwärtsfahrpedal nicht blockiert ist und sich frei bewegen kann.

3. Drücken Sie vorsichtig auf das Vorwärtspedal, um

4. Lassen Sie das Vorwärtsfahrpedal zum Bremsen

los. Stellen Sie sicher, dass die Bremse wirkt, sobald das Vorwärtsfahrpedal losgelassen wird. Hinweis: Das Gerät verfügt über eine automatische Bremse, die aktiviert wird, wenn Sie die Pedale loslassen. Um mehr Bremskraft beim Verringern der Geschwindigkeit zu erhalten, drücken Sie das andere Pedal.

5. Verfahren Sie für das Rückwärtsfahrpedal genauso.

6. Stellen Sie sicher, dass sich das Gerät nicht bewegt,

wenn die Vorwärts- und Rückwärtspedale nicht eingerastet sind. Feststellbremse WARNUNG: Wenn die Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, dass die Feststellbremse regelmäßig überprüft und eingestellt wird. Siehe So kontrollieren Sie die Feststellbremse auf Seite

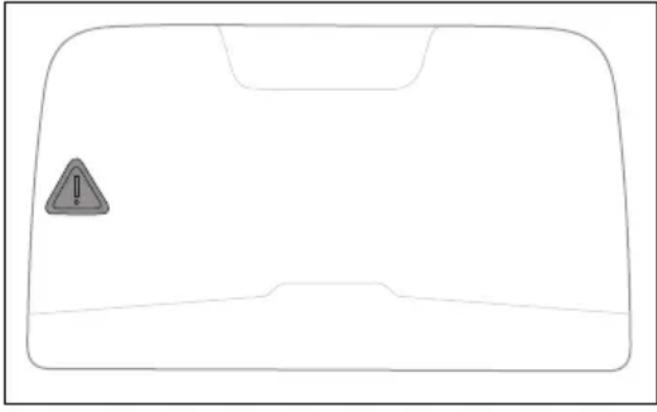

Warnanzeige auf dem Display ACHTUNG: Wenn die Warnanzeige auf dem Display aufleuchtet, halten Sie das Gerät an und lesen Sie Display – Fehlerbehebung auf Seite 31

Schutzabdeckungen Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und heißen Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedienen. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen. Sicherheitshinweise für die Wartung WARNUNG: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie keine Wartungsarbeiten am Gerät und am Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Ein-/Ausschalter ist auf die Position „0“ gestellt und der Schlüssel des Ein-/ Ausschalters wurde abgezogen.

• Das Gerät ist auf einer ebenen Fläche abgestellt.

• Die Feststellbremse ist aktiviert.

• Das Mähdeck ist angehoben.

• Das Kabel zum Ladegerät ist getrennt. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 22

• Stromschläge können zu Verletzungen führen. Nehmen Sie keine Wartungsarbeiten am Akku vor. Berühren Sie keine Kabel, während der Motor läuft.

1949 - 005 - 21.08.2023Führen Sie keinen Funktionstest mit den Fingern durch.

• Starten Sie das Gerät nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht große Gefahr von Verletzungen durch bewegliche oder heiße Teile.

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten daran durchführen.

• Die Klingen sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz, oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten.

• Bringen Sie das Mähdeck immer in die Wartungsposition, um es zu reinigen. Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.

• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Gerätebestandteile beschädigt werden. Siehe Technische Daten auf Seite 38 , um mehr über die maximal zulässige Motordrehzahl zu erfahren.

• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen. Montage Einleitung Anweisungen zum Entfernen und Anbringen des Mähdecks finden Sie auch auf einem Etikett auf der Innenseite der vorderen Abdeckung. So entfernen und befestigen Sie das Mähdeck

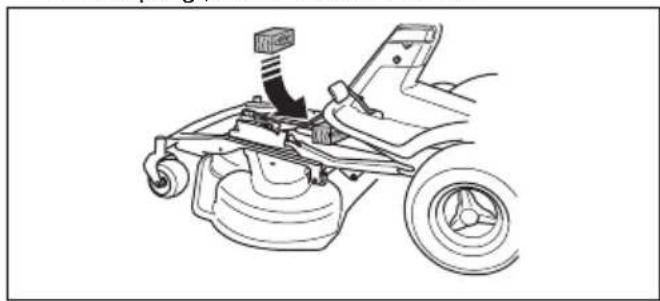

1. Stellen Sie das Gerät auf einem ebenen Untergrund

2. Stellen Sie den Ein-/Ausschalter auf die Position „0“.

3. Stellen Sie den Schnitthöhenhebel in die

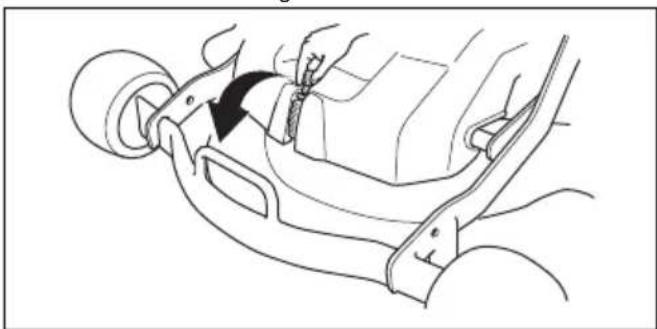

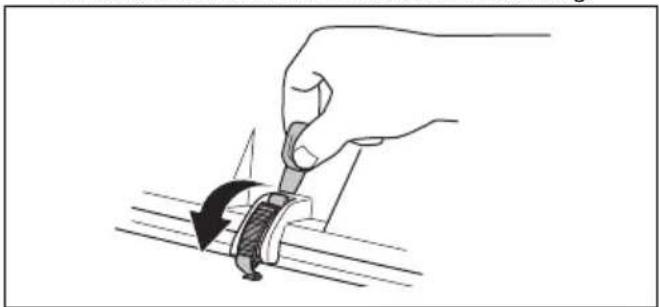

4. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug am Schlüssel des Ein-/ Ausschalters und entfernen Sie die Abdeckung.

5. Heben Sie die Schnitthöhenstrebe an, und setzen

Sie sie in die dafür vorgesehene Halterung.

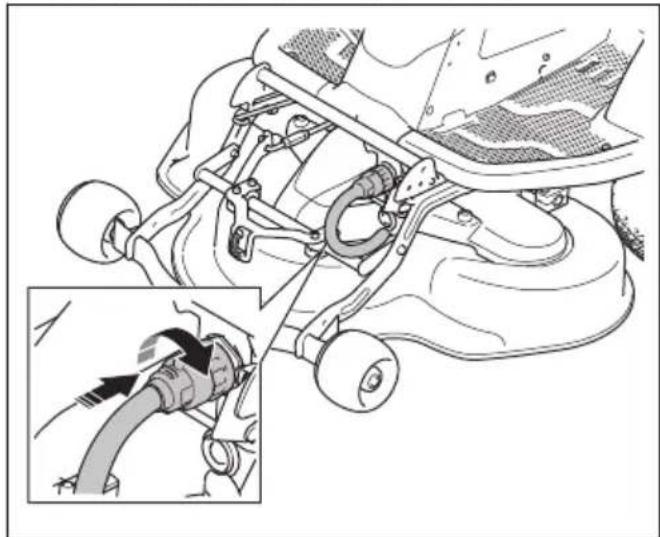

6. Trennen Sie das Kabel vom Mähdeck.

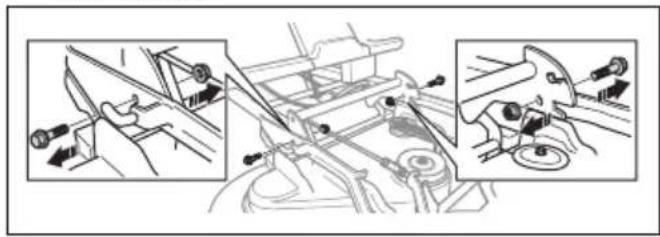

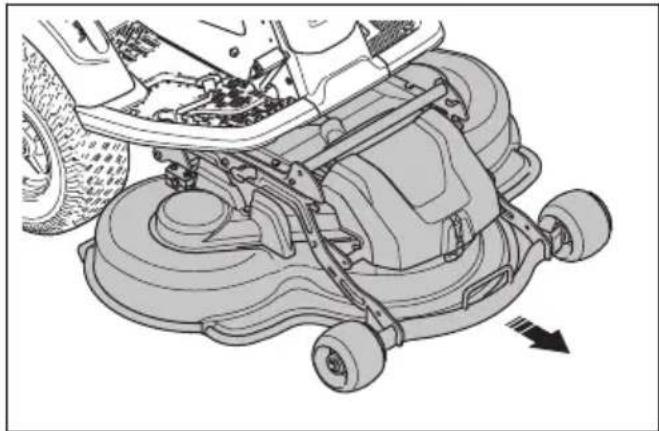

7. Lösen Sie die Verriegelung des Mähdecks mit der

linken Hand. Ziehen Sie mit Ihrer rechten Hand das Mähdeck heraus. 1949 - 005 - 21.08.2023 138. Legen Sie einen Holzkeil zwischen denGeräterahmen und das Chassis. Dadurchwird sichergestellt, dass das Mähdeck nichtzurückspringt, wenn Sie es entfernen. WARNUNG: Seien Sie vorsichtig. Es besteht Verletzungsgefahr, wenn IhreHand zwischen dem Geräterahmen unddem Chassis eingeklemmt wird.9. Entfernen Sie die 2 Schrauben auf demGeräterahmen.10. Halten Sie die Vorderkante des Mähdecks fest undziehen Sie es heraus.11. Entfernen Sie den Holzblock.12. Bringen Sie das Mähdeck in umgekehrterReihenfolge an. Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie dieSicherheitsinformationen lesen undverstehen. Display Verwenden des Displaymenüs

1. Drücken Sie auf das Jog-Rad(A), um dasDisplaymenü anzuzeigen.

2. Drehen Sie das Jog-Rad(A), um zwischen denverfügbaren Menüs zu wechseln.3. Drücken Sie auf das Jog-Rad(A), um ein Menüauszuwählen.4. Drücken Sie die Taste(B), um zurückzugehen unddas Displaymenü zu schließen. Hinweis: Die meisten Menüs sind nur verfügbar, wenn sich das Gerät im Leerlaufmodus befindetoder stillsteht. Siehe Anzeigemodi auf Seite 5 . DasMenü wird automatisch geschlossen, wenn Sie dieSTART-Taste oder die Pedale drücken.ZubehörgeschwindigkeitDas Zubehörmenü ist nur verfügbar, wenn Ihr Gerätüber ein Zubehörteil mit einstellbarer Geschwindigkeitverfügt. Lesen Sie die Bedienungsanleitung für dasZubehör. Weitere Informationen zu dem für das Gerätverfügbaren Zubehör erhalten Sie von Ihrem HusqvarnaHändler.14 1949 - 005 - 21.08.2023Einschalten des Scheinwerfermenüs Hinweis: Der Scheinwerfer ist ein optionales Zubehörteil. Weitere Informationen zu dem für das Gerät verfügbaren Zubehör erhalten Sie von Ihrem Husqvarna Händler. Hinweis: Bevor Sie den Scheinwerfer bedienen und einstellen können, müssen Sie das Scheinwerfermenü auf „ON“ stellen.

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wählen Sie das Einstellungsmenü aus.

3. Wechseln Sie zum Scheinwerfermenü.

4. Drücken Sie das Jog-Rad, um das

Scheinwerfermenü auf „ON“ zu stellen. Hinweis: Das Scheinwerfermenü wird beim nächsten Start des Geräts auf „ON“ gestellt. Anpassen der Scheinwerfer Hinweis: Das Scheinwerfermenü muss nach der Installation der Scheinwerfer auf „ON“ gestellt werden. Siehe Einschalten des Scheinwerfermenüs auf Seite 15

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wechseln Sie zum Symbol „Licht aus“.

3. Drücken Sie das Jog-Rad, um die Arbeitsleuchten

auf „ON“ zu stellen.

4. Drücken Sie das Jog-Rad, um die Arbeitsleuchten

und Scheinwerfer auf „ON“ zu stellen. Lesen von Systeminformationen

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wählen Sie das Informationssymbol aus.

3. Drehen Sie das Jog-Rad, um zwischen

den folgenden Systeminformationsanzeigen zu wechseln: a) Gesamte Einschaltzeit im Antriebsmodus b) Gesamte Traktionszeit c) Gesamte Mähzeit oder Verwendung von anderem vorne angebrachtem Zubehör 1949 - 005 - 21.08.2023 15d) Anzahl der installierten Akkus Hinweis: In Ihrem Gerät kann ein zweiter Akku installiert werden. Wenden Sie sich für die Installation an Ihren Husqvarna Händler. WARNUNG: Es besteht die Gefahr von elektrischen Schlägen. Versuchen Sie nicht, Akkus zu installieren oder zu reparieren. Lassen Sie Installationen und Reparaturen nur von einem zugelassenen Servicehändler durchführen. So stellen Sie die Uhrzeit auf dem Display ein

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wählen Sie das Einstellungsmenü aus.

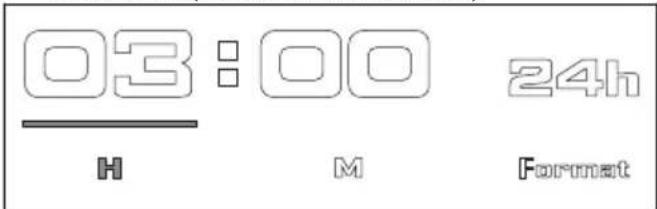

3. Wählen Sie das Uhrsymbol aus.

4. Drehen und drücken Sie das Jog-Rad, um

die Stunden, Minuten und das Zeitformat einzustellen(24Stunden/12Stunden). Ein- oder Ausschalten des Tons Hinweis: Wenn der Ton auf „OFF“ gestellt ist, hören Sie keine Benachrichtigungstöne für Warnungen, Fehler oder den Start.

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wählen Sie das Einstellungsmenü aus.

3. Wählen Sie das Lautsprechersymbol aus.

4. Drücken Sie das Jog-Rad, um den Ton auf „ON“

oder „OFF“ zu stellen. Lesen von Fehlermeldungen Hinweis: Eine Fehlermeldung ist eine Kombination aus Symbolen. Siehe Fehlermeldungen auf dem Display auf Seite 33

1. Drücken Sie auf das Jog-Rad, um das Displaymenü

2. Wählen Sie das Warnsymbol im Displaymenü aus.

Hinweis: Im Fehlermenü werden maximal 3Fehlermeldungen angezeigt. Wenn es mehr als 3Fehlermeldungen gibt, werden im Fehlermenü die ersten 3Fehlermeldungen angezeigt. Hinweis: Wenn ein Fehler aus dem System entfernt wird, wird die Fehlermeldung nicht im Fehlermenü gespeichert.

Fehlermeldungen auf dem Display auf Seite

, um weitere Informationen und Anweisungen zu erhalten. So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna

Connect App, um sich zu verbinden und das Gerät zu registrieren.

1949 - 005 - 21.08.2023Akkuanzeige, wenn das Gerät auf „ON“ gestellt ist Auf dem Display wird der Ladezustand in Prozent(%) angezeigt, wenn das Gerät eingeschaltet ist. Jede grüne Anzeige steht für je 20% des Ladezustands. Wenn der Ladezustand 20% oder weniger beträgt, ist die Anzeige ganz links gelb. Wenn der Ladezustand 5% oder weniger beträgt, ist die Anzeige ganz links rot. Wenn der Akku leer ist, ist die Anzeige ganz links grau. So laden Sie den Akku WARNUNG: Ein falsch verwendetes oder beschädigtes Ladegerät kann zu einem Stromschlag, einem Akkuleck oder zu hohen Temperaturen führen. Überprüfen Sie das Ladegerät und den Akku regelmäßig auf Schäden. ACHTUNG: Laden Sie den Akku vollständig auf, bevor Sie ihn zum ersten Mal verwenden. Ein neuer Akku ist nicht vollständig aufgeladen. ACHTUNG: Verwenden Sie nur zugelassene Ladegeräte. Siehe Technische Daten auf Seite 38

ACHTUNG: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus innerhalb des zulässigen Ladetemperaturbereichs(0–38°C) liegt. ACHTUNG: Der Akku darf nur in Umgebungen mit Temperaturen zwischen 0 und 40°C verwendet werden. Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Produkt eingelagert wird oder der Ladezustand sehr niedrig ist. Um den Akku zu starten, drücken Sie die START-Taste 2Sekunden lang. Wenn der Akku nicht startet, laden Sie ihn ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet.

1. Schließen Sie das Ladegerät an eine geerdete

Netzsteckdose und an das Gerät an.

2. Stellen Sie den ON-/OFF-Schalter für das Ladegerät

3. Stellen Sie den ON-/OFF-Schalter für das Ladegerät

auf „OFF“, bevor Sie das Ladegerät trennen. Hinweis: In Ihrem Gerät kann ein zweiter Akku installiert werden. Wenden Sie sich für die Installation an Ihren Husqvarna Händler. Akkuanzeige beim Aufladen Wenn ein Ladegerät an das Gerät angeschlossen ist und der Ein-/Ausschalter auf die Position „1“ gestellt ist, 1949 - 005 - 21.08.2023 17wird auf dem Display die Ladeansicht angezeigt. Siehe Ladeansicht auf Seite 5

Wenn ein Ladegerät angeschlossen ist, zeigen 4LEDs unterhalb der Buchse des Ladegeräts den Ladezustand an. Hinweis: Alle 4LEDs leuchten kurz auf, wenn das Ladegerät angeschlossen wird. ACHTUNG: Sollten keine LEDs aufleuchten oder rote LEDs blinken, wenn das Ladegerät angeschlossen ist, liegt ein Fehler vor. Achten Sie auf Warnsymbole oder eine Fehlermeldung auf dem Display. Trennen Sie das Ladegerät und lesen Sie Fehlerbehebung auf Seite 28

Wenn der Akku vollständig geladen ist, leuchten alle 4LEDs. ACHTUNG: Wenn das Ladegerät angeschlossen ist und der ON/OFF-Schalter des Ladegeräts auf „OFF“ steht, erlöschen alle Ladeanzeigen. Stellen Sie sicher, dass Sie das Ladegerät vor dem Gebrauch des Geräts trennen. LEDs Ladezustand Alle 4LEDs leuchten. Der Akku ist zu 76–100% geladen. Die LEDs 1–3 leuchten. Der Akku ist zu 51–75% geladen. Die LEDs 1–2 leuchten. Der Akku ist zu 26–50% geladen. LED1 leuchtet. Der Akku ist zu 0–25% geladen. Hinweis: Sollte ein Ladegerät angeschlossen sein, wenn die Akkutemperatur über 38°C liegt, startet der Ladevorgang nicht. Die gelben LEDs zeigen den Ladezustand an. Wenn die Akkutemperatur im zulässigen Ladetemperaturbereich(0–38°C) liegt, startet der Ladevorgang automatisch. Hinweis: Wenn Sie das Produkt bei niedrigen Temperaturen verwenden, kann sich die Betriebszeit verringern. Trennen des Ladegeräts Hinweis: Das Gerät kann nicht gestartet werden, wenn das Ladegerät angeschlossen ist.

1. Stellen Sie den ON-/OFF-Schalter für das Ladegerät

2. Drehen Sie den Stecker des Ladegeräts, um das

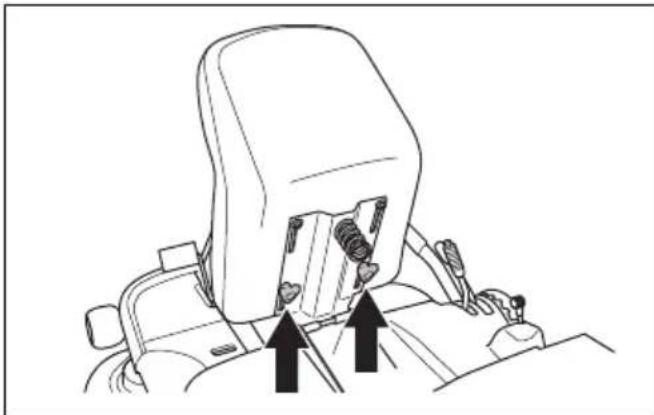

Ladegerät zu trennen. So stellen Sie den Sitz ein Der Sitz kann nach vorne gekippt werden. Er kann auch in Längsrichtung eingestellt werden. Lösen Sie die Griffe unter dem Sitz, um ihn nach vorn oder hinten zu verstellen. Höhenverstellung des Lenkrads WARNUNG: Verstellen Sie die Höhe des Lenkrads nicht während das Gerät im Einsatz ist. 18 1949 - 005 - 21.08.20231. Drehen Sie den Knopf gegen den Uhrzeigersinn um ihn zu lösen.

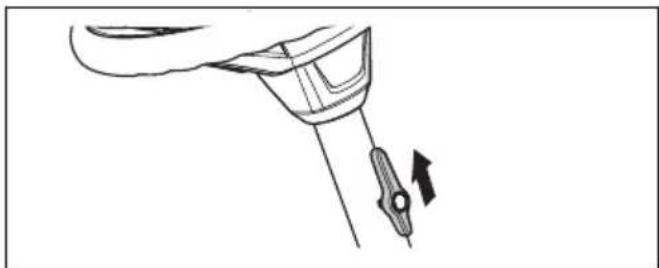

2. Stellen Sie die Höhe des Lenkrads ein.

3. Drehen Sie den Knopf im Uhrzeigersinn, um den

Griff festzuziehen. ACHTUNG: Stellen Sie sicher, dass das lange Ende des Knopfs nach oben zeigt. Anheben und Absenken des Mähdecks

• Um das Mähdeck in die Transportposition zu heben, ziehen Sie den Hubhebel nach hinten. Wenn der Antriebsmodus eingeschaltet ist, hören die Klingen automatisch auf zu rotieren.

• Um das Mähdeck in die Mähposition abzusenken, drücken Sie den Arretierungsknopf und bewegen den Hubhebel nach vorn. Wenn der Antriebsmodus eingeschaltet ist, beginnen die Klingen automatisch zu rotieren. Feststellbremse Die Feststellbremse ist elektrisch. Die Feststellbremse wird automatisch aktiviert, wenn das Gerät steht, und gelöst, wenn Sie die Pedale drücken. Auf dem Display wird ein Symbol für die Feststellbremse angezeigt, wenn diese aktiviert ist. So bewegen Sie das Gerät manuell WARNUNG: Stellen Sie vor dem Betrieb des Geräts sicher, dass die elektrische Feststellbremse aktiviert ist. ACHTUNG: Schieben Sie das Gerät nicht länger als nötig oder mit einer Geschwindigkeit über 6km/h. Damit Sie das Gerät mit ausgeschaltetem Motor bewegen können, muss die elektrische Feststellbremse gelöst werden. Der Hebel für die elektrische Feststellbremse befindet sich hinter dem linken Hinterrad. 1949 - 005 - 21.08.2023 19• Lösen Sie die Verriegelung der elektrischen Feststellbremse(A) und bewegen Sie den Hebel(B) nach links, um die elektrische Feststellbremse zu lösen.

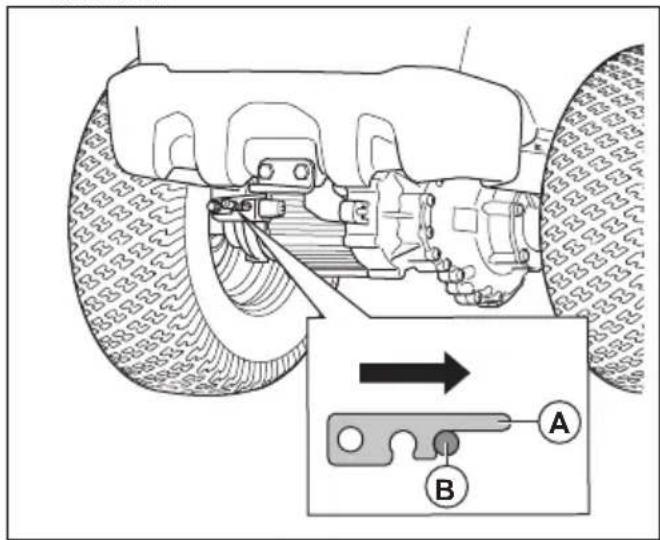

• Lösen Sie die Verriegelung der elektrischen Feststellbremse(A) und bewegen Sie den Hebel(B) nach rechts, um die elektrische Feststellbremse zu aktivieren.

So starten Sie das Gerät

1. Trennen Sie das Kabel zum Ladegerät.

2. Setzen Sie sich auf den Sitz.

3. Heben Sie das Mähdeck in die Transportposition an.

Siehe Anheben und Absenken des Mähdecks auf Seite 19

4. Stellen Sie den Ein-/Ausschalter auf die Position

„1“(A). Das Gerät befindet sich im Leerlaufmodus.

5. Achten Sie darauf, nicht die Pedale zu drücken.

6. Drücken Sie die START-Taste(B), bis Sie einen Ton

hören und sich die Anzeige auf dem Display ändert. Daran erkennen Sie, dass der Antriebsmodus aktiviert ist. Hinweis: Sie hören den Ton nicht, wenn Sie den Ton auf „OFF“ festgelegt haben. Siehe Ein- oder Ausschalten des Tons auf Seite 16

Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Produkt eingelagert wird oder der Ladezustand sehr niedrig ist. Um den Akku zu starten, drücken Sie die START-Taste 2Sekunden lang. Wenn der Akku nicht startet, laden Sie ihn ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet. So bedienen Sie das Gerät

1. Starten Sie das Gerät. Siehe

So starten Sie das Gerät auf Seite 20

1949 - 005 - 21.08.20232. Drücken Sie ein Pedal vorsichtig herunter. Verwenden Sie Pedal (A) zum Vorwärtsfahren und Pedal (B) zum Rückwärtsfahren. Die Geschwindigkeit erhöht sich je mehr das Pedal heruntergedrückt wird.

Hinweis: Die Feststellbremse wird automatisch gelöst, wenn Sie ein Pedal drücken.

3. Geben Sie das Pedal frei, um die Bremsen zu

4. Stellen Sie die Schnitthöhe (1-10) mit dem

Schnitthöhenhebel ein.

5. Drücken Sie die Taste für die Verriegelung auf dem

Hubhebel für das Mähdeck und senken Sie es in die Mähposition ab. Zum Auswählen eines Fahrmodus Sie können das Gerät in 2 unterschiedliche Antriebsmodi versetzen: in den Standardantriebsmodus oder in die Akkusparfunktion SavE. Die SavE-Funktion verlängert die Betriebszeit. Die SavE-Funktion verringert die Drehzahl des Geräts und der Klingen.

1. Stellen Sie den Ein-/Ausschalter(A) auf die Position

„1“. Das Display schaltet sich ein.

2. Drücken Sie die Taste für den Antriebsmodus(B),

um diesen zu ändern.

Hinweis: Der Anzeige für den Antriebsmodus auf dem Display können Sie entnehmen, welcher Antriebsmodus aktiv ist. Siehe Übersicht über das Display auf Seite 4

Hinweis: Wenn die Anzeige für den Antriebsmodus „Akkustand niedrig“ aufleuchtet, lesen Sie Anzeigemeldungen auf dem Display auf Seite 31

So stoppen Sie das Gerät

1. Stellen Sie das Gerät auf einem ebenen Untergrund

ab. Die Feststellbremse wird automatisch betätigt, wenn das Gerät steht.

2. Ziehen Sie den Hubhebel nach hinten, um das

Mähdeck in die Transportposition anzuheben.

3. Stellen Sie den Ein-/Ausschalter auf die Position „0“.

Erzielen eines guten Mähergebnisses

• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Ergebnissen führen.

• Mit einer hohen Schnitthöhe beginnen und diese allmählich verringern.

• Um das beste Ergebnis zu erzielen, verwenden Sie den Standardantriebsmodus. Bewegen Sie das Gerät mit geringer Geschwindigkeit vorwärts. Wenn das Gras nicht zu hoch und zu dick ist, können Sie auch bei höherer Geschwindigkeit ein gutes Ergebnis erzielen.

• Um die besten Ergebnisse zu erzielen, mähen Sie den Rasen häufig und verwenden die Mulchfunktion. Siehe Entfernen und Montieren des BioClip-Aufsatzes am Mähdeck auf Seite 27

Befestigen einer Last auf den Schienen Das Gerät verfügt über Schienen und Schienenhalterungen auf der Akkuabdeckung, damit Sie eine Last befestigen können.

1. Passen Sie die Schienenhalterungen an die Last an.

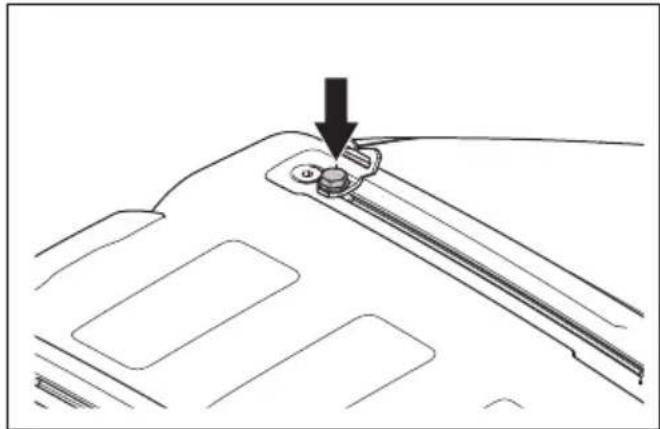

1949 - 005 - 21.08.2023 21a) Lösen Sie die Schraube und bewegen Sie die Schienenhalterung auf der Schiene nach vorn oder hinten. b) Ziehen Sie die Schraube fest.

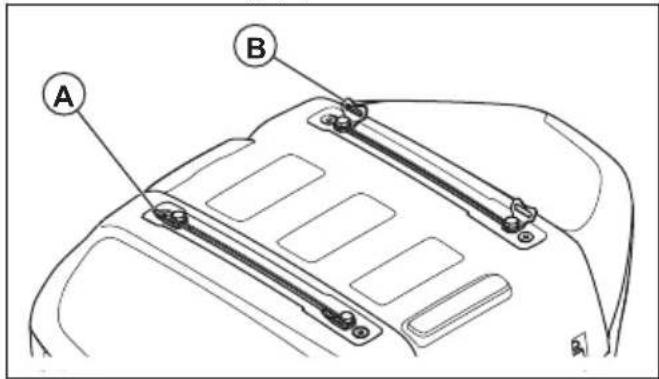

2. Führen Sie einen Gurt durch die Öffnung in der

Schienenhalterung(A).

3. Führen Sie den Gurt durch die

Schienenhalterung(B) auf der gegenüberliegenden Seite.

4. Verwenden Sie die Schienenhalterungen, um die

Last mit Gurten zu befestigen. ACHTUNG: Vermeiden Sie eine Überlastung der Schienen. Siehe Technische Daten auf Seite 38

Wartung Einleitung WARNUNG: Lesen Sie vor dem Warten des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. Wartungsplan Tägliche Wartung vor der Verwendung Sicherstellen, dass alle Muttern und Schrauben angezogen sind. Reinigen Sie das Produkt und die Innenseiten des Mähdecks. Vergewissern Sie sich, dass die Sicherheitsvorrichtungen nicht beschädigt sind. Die Lenkseilzüge überprüfen. Die Klingen im Mähdeck überprüfen. Sicherstellen, dass der Reifendruck korrekt ist. X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten. O = Diese Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen. 22 1949 - 005 - 21.08.2023Instand halten Alle 50Stunden oder jährlich Reinigen Sie die Außen- und Innenseite des Mähdecks. Reinigen Sie den Bereich unterhalb der Mähdeckabdeckung und um die Klingen herum.

Sicherstellen, dass der Reifendruck korrekt ist. X Verbinden Sie das Produkt mit dem Husqvarna Service Hub (HSH) und führen Sie bei Bedarf eine Aktualisierung der Firmware und eine Kalibrierung durch.

Den Akku mindestens zu 80% aufladen. Den Ladezustand des Akkus in HSH überprüfen. O Sicherstellen, dass Schrauben und Muttern mit dem richtigen Drehmoment angezogen sind. O Alle Seilzüge prüfen, schmieren und einstellen. O Die Lenkkette auf der Innenseite des Rahmentunnels prüfen. O Die Pedale auf der Innenseite des Rahmentunnels schmieren. O Den Fahrersitz schmieren. O Die Antriebsräder entfernen und die Achsen mit Fett schmieren. O Den Rahmen des Mähdecks und die Präsenzsteuerung des Mähdecks schmieren. O Die Schwenkräder am Mähdeck schmieren. O Die Klingen kontrollieren. Die Klingen bei Bedarf schärfen und wuchten. O Die Fluchtung des Mähdecks kontrollieren und diese bei Bedarf einstellen. X Kontrollieren Sie den Schalter auf dem Mähdeckhub. O Kontrollieren Sie die Klingenaktivierung und den OPC-Schalter. O Bei verschiedenen Geschwindigkeiten Vorwärts- und Rückwärtsfahrt prüfen. O So reinigen Sie das Gerät ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt. Reinigen Sie das Gerät sofort nach der Anwendung.

• Vor dem Reinigen mit einem feuchten Tuch reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Antriebssystem und den Einlass zum Kühlgebläse des Motors.

• Reinigen Sie das Gerät mit einem feuchten Tuch.

• Verwenden Sie kein Wasser für elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber sind, bevor Sie das Ladegerät an das Gerät anschließen.

• Bringen Sie das Mähdeck zum Reinigen in die Wartungsposition und spritzen Sie es mit einem Schlauch ab. Stellen Sie sicher, dass sich der Ein-/ Ausschalter in der Position „0“ befindet.

• Wenn das Gerät sauber ist, schalten Sie das Mähdeck kurz ein, um noch verbleibendes Wasser abzublasen. So entfernen Sie die Abdeckungen Öffnen und Schließen der Akkuabdeckung ACHTUNG: Entfernen Sie die an den Schienen befestigte Last, bevor Sie die Akkuabdeckung öffnen. 1949 - 005 - 21.08.2023 231. Lösen Sie die 2Klammern vorne an der Akkuabdeckung mit dem am Netzschalterschlüssel angebrachten Werkzeug.

2. Heben Sie die Vorderseite der Akkuabdeckung an

und neigen Sie sie nach hinten.

3. Das Schließen erfolgt in umgekehrter Reihenfolge.

So nehmen Sie die vordere Abdeckung ab

1. Lösen Sie die Klammer an der vorderen Abdeckung

mit dem Werkzeug, das am Schlüssel des Ein-/ Ausschalters befestigt ist.

2. Entfernen Sie die vordere Abdeckung.

So entfernen und montieren Sie die Rahmenabdeckung

1. Kippen Sie den Sitz nach vorne.

2. Entfernen Sie die 3Schrauben.

3. Schieben Sie die Rahmenabdeckung nach hinten

und heben Sie sie an.

4. Die Installation erfolgt in umgekehrter Reihenfolge.

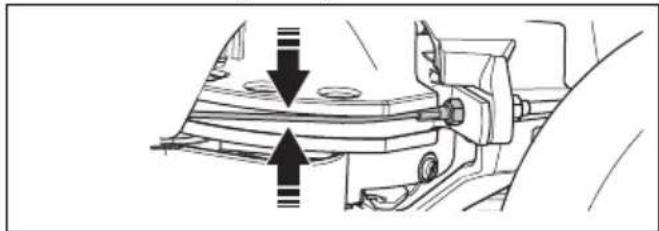

So überprüfen Sie die Steuerdrähte Die Spannung der Steuerdrähte kann nach einer gewissen Zeit abnehmen. Dadurch muss die Einstellung der Lenkung geändert werden. Überprüfen und stellen Sie die Lenkung wie folgt ein:

1. Die Steuerdrähte sind korrekt angezogen, wenn Sie

sie manuell 5mm nach oben oder unten in der Nut auf dem Lenkring bewegen können.

2. Wenn die Drähte zu locker sind, lassen Sie sie von

einer autorisierten Servicewerkstatt einstellen. So kontrollieren Sie die Feststellbremse

1. Parken Sie das Gerät auf einem festen Untergrund

mit Neigung von höchstens 10°. Lassen Sie das Gerät eingeschaltet.

1949 - 005 - 21.08.2023WARNUNG: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Handbremse durchführen. Hinweis: Die Feststellbremse ist elektrisch. Die Feststellbremse wird automatisch betätigt, wenn das Gerät steht.

2. Stellen Sie sicher, dass das Symbol für die

Feststellbremse auf dem Display angezeigt wird und sich das Gerät nicht bewegt. Wenn sich das Gerät bewegt, wenden Sie sich an Ihren Husqvarna Servicehändler. Austauschen der Sicherung der Leistungssteuereinheit Eine defekte Sicherung der Leistungssteuereinheit erkennen Sie an einem durchgebrannten Schmelzdraht.

1. Vergewissern Sie sich, dass der ON/OFF-Schalter

auf „OFF“ steht und das Ladegerät vom Gerät getrennt ist. Siehe Trennen des Ladegeräts auf Seite

2. Stellen Sie den Ein-/Ausschalter auf die Position „0“

und ziehen Sie den Schlüssel des Ein-/Ausschalters ab.

3. Entfernen Sie die Rahmenabdeckung. Siehe

entfernen und montieren Sie die Rahmenabdeckung auf Seite 24

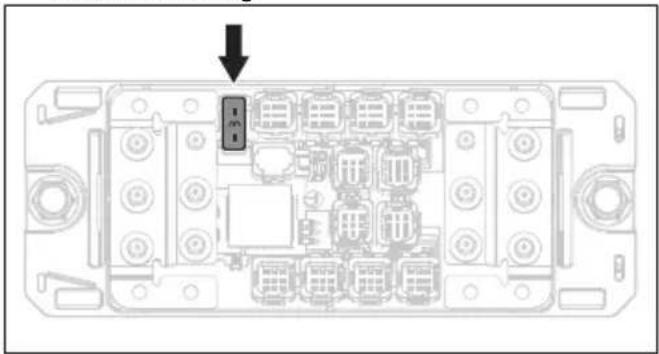

4. Drücken Sie auf die vier Clips und entfernen Sie die

Abdeckung der Leistungssteuereinheit.

5. Ziehen Sie die Sicherung der Leistungssteuereinheit

6. Ersetzen Sie die defekte Sicherung der

Leistungssteuereinheit durch eine neue Sicherung des gleichen Typs. Siehe Technische Daten auf Seite 38

Hinweis: Wenn die Sicherung der Leistungssteuereinheit kurz nach dem Austausch wieder kaputtgeht, wenden Sie sich an Ihren Husqvarna Servicehändler. Reifendruck Der richtige Reifendruck beträgt 60kPa (0,6bar) an allen vier Reifen. So bringen Sie das Mähdeck in die Wartungsposition

1. Führen Sie die Schritte1–7 aus, die im folgenden

Abschnitt beschrieben werden: So entfernen und befestigen Sie das Mähdeck auf Seite 13

2. Heben Sie das Mähdeck in eine senkrechte Position,

bis ein Klicken zu hören ist. Das Mähdeck wird automatisch in vertikaler Position verriegelt. So bringen Sie das Mähdeck in die Mähposition

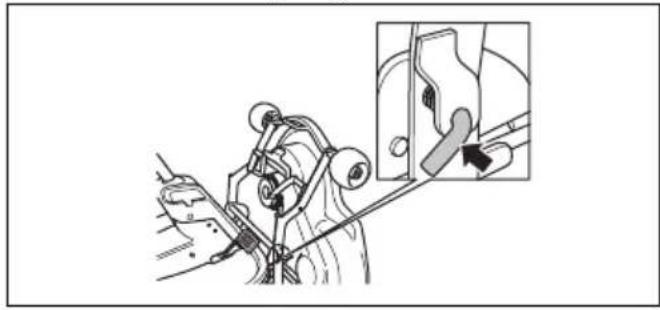

1. Halten Sie die Vorderkante des Mähdecks mit der

linken Hand fest. 1949 - 005 - 21.08.2023

252. Lösen Sie die Verriegelung mit der rechten Hand.

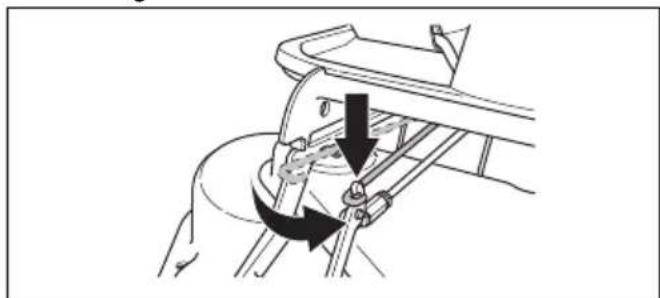

3. Klappen Sie das Mähdeck herunter und drücken Sie

es bis zum Anschlag hinein.

4. Verbinden Sie das Kabel mit dem Mähdeck.

5. Heben Sie die Schnitthöhenstrebe aus der Halterung

und setzen Sie sie in die dafür vorgesehene Bohrung.

6. Befestigen Sie die vordere Abdeckung.

7. Fahren Sie mit dem Schnitthöhenhebel aus der

Wartungsstellung in eine der Stellungen mit einer Nummer. So prüfen und ändern Sie den Bodendruck des Mähdecks Ein korrekter Bodendruck sorgt dafür, dass das Mähdeck sich entlang der Oberfläche bewegt, aber nicht zu stark aufliegt.

1. Stellen Sie sicher, dass der Luftdruck in den Reifen

60kPa (0,6bar) beträgt.

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

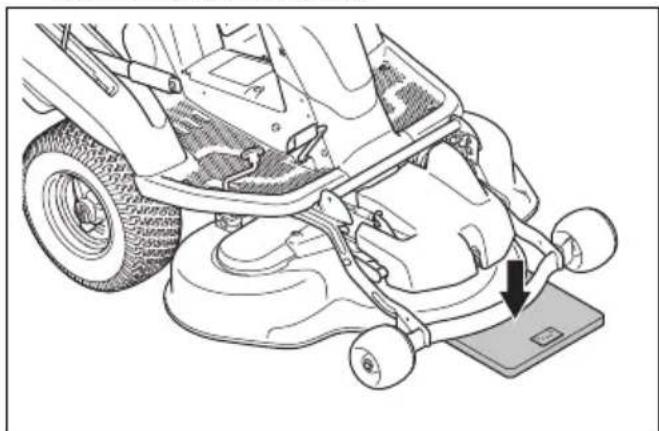

4. Legen Sie eine Personenwaage unter die

Vorderkante des Mähdecks.

5. Um sicherzustellen, dass kein Gewicht auf den

Stützrädern liegt, legen Sie einen Holzkeil zwischen den Rahmen und die Personenwaage.

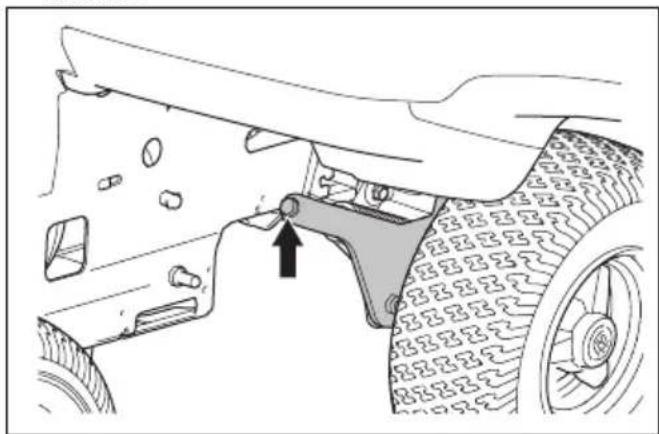

6. Zum Einstellen des Bodendrucks, drehen Sie die

Stellschrauben hinter den Vorderrädern auf der rechten und linken Seite.

7. Drehen Sie die Schrauben nach rechts oder links,

bis sich der Bodendruck zwischen 12 und 15kg befindet. So überprüfen Sie die Fluchtung des Mähdecks

1. Achten Sie auf ordnungsgemäßen Luftdruck in den

Reifen. Siehe Technische Daten auf Seite 38

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

3. Senken Sie das Mähdeck in die Mähposition ab.

1949 - 005 - 21.08.20234. Stellen Sie den Schnitthöhenhebel in die mittlere Position.

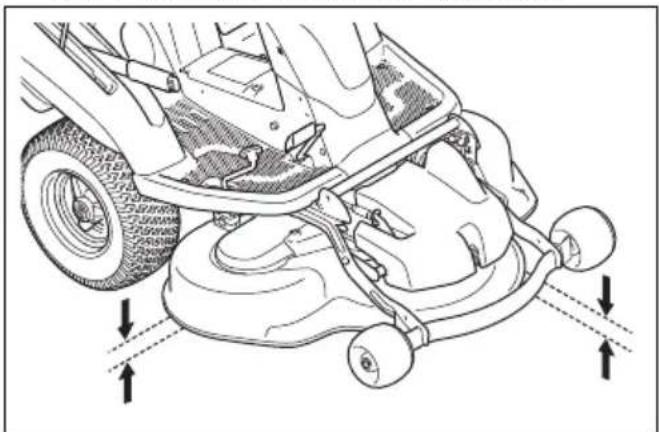

5. Messen Sie den Abstand zwischen dem Boden und

der vorderen und hinteren Kante des Mähdecks. Stellen Sie sicher, dass die hintere Kante 4 bis 6mm bzw. 1/5Zoll höher steht als die Vorderkante. So stellen Sie die Fluchtung des Mähdecks ein

1. Entfernen Sie die vordere Abdeckung.

2. Lösen Sie die Muttern an der Hubstrebe.

3. Drehen Sie die Hubstrebe, um sie zu verlängern

oder zu verkürzen. Verlängern Sie die Hubstrebe, um die hintere Kante der Abdeckung anzuheben. Verkürzen Sie die Hubstrebe, um die hintere Kante der Abdeckung abzusenken.

4. Ziehen Sie die Muttern an der Hubstrebe an, wenn

die Einstellung abgeschlossen ist.

5. Überprüfen Sie die Fluchtung. Siehe

So überprüfen Sie die Fluchtung des Mähdecks auf Seite 26

6. Befestigen Sie die vordere Abdeckung.

So bauen Sie den BioClip-Aufsatz ab

• Entfernen Sie den BioClip-Aufsatz, um das Combi- Mähdeck von der BioClip-Funktion auf Heckauswurf des Grases umzurüsten. Entfernen und Montieren des BioClip- Aufsatzes am Mähdeck

1. Bringen Sie das Mähdeck in die Wartungsposition.

Siehe So bringen Sie das Mähdeck in die Wartungsposition auf Seite 25

2. Entfernen Sie die 3 Schrauben, die den BioClip-

Aufsatz halten, und entfernen Sie den Aufsatz.

3. Befestigen Sie 1M8x15mm-Schrauben in der

obersten Schraubenbohrung für den BioClip-Aufsatz, damit die Gewinde nicht beschädigt werden.

4. Bringen Sie das Mähdeck zurück die Mähposition.

5. Befestigen Sie die BioClip-Verschlusskappe in

umgekehrter Reihenfolge. So überprüfen Sie die Messer ACHTUNG: Beschädigte oder falsch ausgewuchtete Klingen können zu Schäden am Gerät führen. Ersetzen Sie beschädigte Klingen. Wenden Sie sich an eine zugelassene Servicewerkstatt zum Schärfen und Auswuchten von stumpfen Klingen.

1. Bringen Sie das Mähdeck in die Wartungsposition.

1949 - 005 - 21.08.2023

272. Sehen Sie sich die Klingen an, um zu prüfen, ob

sie beschädigt sind und ob es notwendig ist, sie zu schärfen.

3. Ziehen Sie die Klingenschrauben mit einem

Anziehmoment von 25Nm an. So ersetzen Sie die Klingen

1. Entfernen Sie das Mähdeck. Siehe

So entfernen und befestigen Sie das Mähdeck auf Seite 13

2. Stellen Sie die Klinge mit einem Holzklotz fest.

3. Lösen und entfernen Sie die Klingenschraube(A),

die Scheiben(B) und die Klingenhalterung(D).

4. Die Installation erfolgt in umgekehrter Reihenfolge.

Montieren Sie die neue Klinge mit den gebogenen Enden in Richtung Mähdeck. WARNUNG: Ein falscher Klingentyp kann dazu führen, dass Objekte aus dem Mähdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur Klingen entsprechend den Angaben in Technische Daten auf Seite 38

Fehlerbehebung Einleitung Wenn Sie in dieser Bedienungsanleitung keine Lösung für Ihre Probleme finden können, wenden Sie sich an Ihren Husqvarna Servicehändler. Hinweis: Stellen Sie sicher, dass der Akku aufgeladen ist, bevor Sie eine Fehlerbehebung an dem Gerät durchführen. Siehe So laden Sie den Akku auf Seite 17

28 1949 - 005 - 21.08.2023Fehlerbehebungsplan Problem Ursache Aktion Das Display schaltet sich nicht ein, wenn der Ein-/Ausschalter auf „1“ gestellt ist. Der Akku ist leer. Siehe So laden Sie den Akku auf Seite 17

Batterie aufladen. Der Akku befindet sich im Ener- giesparmodus. Um den Akku zu starten, drücken Sie die Start-Taste 2Sekunden lang. Wenn der Ak- ku nicht startet, laden Sie ihn ohne Unterbre- chung vollständig auf. Die Ladezeit ist län- ger, wenn sich der Akku im Ruhemodus be- findet. Die Sicherung für die Leistungss- teuereinheit ist defekt. Weitere Informationen zum Austauschen der Sicherung der Leistungssteuereinheit sind hier zu finden: Austauschen der Sicherung der Leistungssteuereinheit auf Seite 25 . Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Das Display oder das Kabel zur Displayeinheit ist defekt. Wenden Sie sich an Ihren Husqvarna Ser- vicehändler. Der Ein-/Ausschalter ist defekt. Der Antriebsmodus startet nicht, wenn Sie die START-Taste drü- cken. Falsche Vorgehensweise beim Anlassen. Siehe So starten Sie das Gerät auf Seite 20 und Start verhindert auf Seite 6

Die START-Taste wird für weni- ger als 1Sekunde gedrückt. 1Sekunde lang auf die START-Taste drü- cken. An einem Ton und/oder einer Verände- rung auf dem Display erkennt man, dass der Antriebsmodus eingeschaltet wurde. Wenn der Ton auf „OFF“ gestellt ist, hört man kei- nen Benachrichtigungston für den Start. Sie-

Ein- oder Ausschalten des Tons auf Seite

Das Bedienfeld ist defekt. Wenden Sie sich an Ihren Husqvarna Ser- vicehändler. 1949 - 005 - 21.08.2023 29Problem Ursache Aktion Die Mähdeckmotoren starten nicht. Das Mähdeck ist nicht in der Mähposition. Das Mähdeck in die Mähposition bringen, siehe So bringen Sie das Mähdeck in die Mähposition auf Seite 25

Das Kabel zum Mähdeck ist nicht korrekt angeschlossen. Das Mähdeck an das Gerät anschließen, siehe So entfernen und befestigen Sie das Mähdeck auf Seite 13

Das Mähdeck ist voller Gras. Das Mähdeck reinigen, siehe So reinigen Sie das Gerät auf Seite 23

Das Gras ist zu hoch. Die Schnitthöhe anhand der Grasbedingun- gen einstellen. Die Temperatur der Steuerungen für die Mähdeckmotoren ist zu hoch. Das Gerät anhalten und warten, bis die Tem- peratur gesunken ist. Das Gerät nach 20Mi- nuten neu starten. Die Mähdeckmotoren sind de- fekt. Wenden Sie sich an Ihren Husqvarna Ser- vicehändler. Die Steuerungen für die Mäh- deckmotoren sind defekt. Das Kabel zum Mähdeck wird nicht mit Strom versorgt. Die Batterie wird nicht aufgela- den. Die LEDs unterhalb der Buchse für das Ladegerät leuch- ten nicht auf. Das Ladegerät ist nicht richtig an die Netzsteckdose oder das Ge- rät angeschlossen. Siehe So laden Sie den Akku auf Seite 17

Den ON-/OFF-Schalter für das Ladegerät auf „OFF“ stellen. Stellen Sie den ON-/OFF-Schalter für das Ladegerät auf „ON“. Das Ladegerät ist defekt. Das Ladegerät trennen und den Husqvarna Servicehändler kontaktieren. Es liegt ein interner Fehler vor. Die Netzsteckdose ist defekt. Das Ladegerät an eine Netzsteckdose mit der auf dem Typenschild angegebenen Spannung und Frequenz anschließen. Die Batterie wird nicht aufgela- den. Die LEDs unterhalb der Buchse für das Ladegerät blin- ken rot. Die Temperatur liegt nicht im La- detemperaturbereich. Warten, bis die Akkutemperatur im zulässi- gen Ladetemperaturbereich(0–38°C) liegt. Auf Fehlermeldungen oder Warnsymbole auf dem Display achten. Siehe Warnmeldungen auf dem Display auf Seite 32 und Fehler- meldungen auf dem Display auf Seite 33

Der Akku ist defekt. Das Ladegerät trennen und den Husqvarna Servicehändler kontaktieren. Es liegt ein interner Fehler vor. Die Batterie wird nicht aufgela- den. Die LEDs unterhalb der Buchse für das Ladegerät zeigen den Ladezustand in gelb an. Die Akkutemperatur liegt über 38°C. Sicherstellen, dass sich das Ladegerät und das Produkt an einem Ort befinden, der innerhalb des zulässigen Ladetemperaturbe- reichs(0–38°C) liegt. Wenn das Ladegerät angeschlossen ist, startet der Ladevorgang automatisch, wenn die Akkutemperatur unter 38°C liegt. Wenn das Problem weiterhin be- steht, den Husqvarna Servicehändler kontak- tieren. 30 1949 - 005 - 21.08.2023Problem Ursache Aktion Die Betriebszeit verlängert sich nach der Installation eines zwei- ten Akkus nicht. Der zweite Akku wurde nicht kor- rekt im Gerät installiert. Sicherstellen, dass der zweite Akku auf dem Display angezeigt wird. Siehe Lesen von Systeminformationen auf Seite 15

Den Husqvarna Servicehändler kontaktieren, wenn nur ein Akkusymbol auf dem Display angezeigt wird oder wenn das Problem wei- terhin besteht. Das Gerät vibriert im Mähmodus. Die Klingen sind locker/beschä- digt. Führen Sie eine Sichtprüfung durch. Siehe So überprüfen Sie die Messer auf Seite 27

Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Eine oder mehrere Klingen sind nicht ausbalanciert. Der Motor des Mähdecks ist lo- cker. Das Gerät vibriert im Transport- modus. Mindestens ein Rad ist locker. Führen Sie eine Sichtprüfung durch. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Das Gerät hat eine Reifenpanne. Im Gerät sind Schrauben locker. Der Antriebsmotor ist locker. Das Schneidergebnis ist nicht zu- friedenstellend. Die Klingen sind stumpf. Siehe So überprüfen Sie die Messer auf Sei- te 27

Das Gras ist lang oder nass. Siehe Erzielen eines guten Mähergebnisses auf Seite 21

Das Mähdeck ist nicht parallel zum Boden. Siehe So überprüfen Sie die Fluchtung des Mähdecks auf Seite 26

Verstopfung durch Gras im Mäh- deck. Siehe So reinigen Sie das Gerät auf Seite

Der Reifendruck ist auf der rech- ten und linken Seite unterschied- lich. Siehe Reifendruck auf Seite 25

Das Gerät wird mit zu hoher Drehzahl betrieben. Wenden Sie sich an Ihren Husqvarna Ser- vicehändler. Die Motordrehzahl ist zu niedrig. Wenden Sie sich an Ihren Husqvarna Ser- vicehändler. Display – Fehlerbehebung Anzeigemeldungen auf dem Display Anzeigemeldungen auf dem Display informieren über aktivierte Funktionen oder geben Auskunft über den Zustand des Geräts. Siehe Übersicht über das Display auf Seite 4 . Mindestens eine Anzeige auf dem Display leuchtet auf. Wenn eine Anzeigemeldung auf dem Display angezeigt wird, kann das Gerät in der Regel noch betrieben werden, aber es werden gewisse Maßnahmen empfohlen. 1949 - 005 - 21.08.2023 31Symbole Name Ursache/Maßnahmen Systemfehler Es liegt ein Systemfehler auf dem Gerät vor. Das Gerät an- halten und den Schalter in die Position „0“ bringen. Warten Sie 5 Minuten. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Akkufehler Es liegt ein Akkufehler vor. Das Gerät anhalten und den Schalter in die Position „0“ bringen. Vor dem Starten 5Mi- nuten warten. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Warnung zum An- triebsmotor Der Antriebsmotor steht still. Das liegt möglicherweise da- ran, dass das Gerät an einer Steigung betrieben wird, an der die erforderliche Auswurfleistung zu hoch ist. Das Gerät nicht unter Bedingungen betreiben, die zum Anhalten des Antriebsmotors führen. Temperaturfehler Es liegt ein Temperaturfehler vor. Weitere Informationen werden durch die Symbolkombination vermittelt. Leistungsminde- rungsmodus Der Leistungsminderungsmodus ist aktiviert. Der Leistungs- minderungsmodus wird automatisch aktiviert, wenn der La- dezustand niedrig ist. Das Gerät aufladen und nicht an Steigungen betreiben. Leistungsminde- rungsmodus Das Gerät wird automatisch in den Leistungsminderungs- modus versetzt. Der Ladezustand ist niedrig und/oder die Temperatur im Akku, im Antriebsmotor oder in der Antriebs- motorsteuerung ist zu hoch. In diesem Antriebsmodus wer- den die Klingen deaktiviert und die Geschwindigkeit nimmt allmählich ab. Weitere Informationen werden durch die Symbolkombination vermittelt. Warnmeldungen auf dem Display Eine Warnmeldung ist eine Kombination aus gelben Symbolen, die zuerst als große Symbole in der Mitte des Displays angezeigt werden. Wenn eine Warnung angezeigt wird, kann das Gerät in der Regel betrieben werden, ist jedoch langsamer als gewöhnlich. Um Fehler zu vermeiden, halten Sie das Gerät an und warten Sie, bis die Warnsymbole nicht mehr angezeigt werden. Wenn das Gerät angehalten wird, kann es erst wieder gestartet werden, wenn die Warnmeldung nicht mehr angezeigt wird. Hinweis: Wenn Warnungen zum Mähdeckmotor/zur Motorsteuerung angezeigt werden, heben Sie das Mähdeck/ Zubehör in die Transportposition, um das Gerät neu zu starten oder in Betrieb zu nehmen. Symbole Name Ursache/Maßnahmen Akkutemperatur- warnung Die Akkutemperatur liegt über dem empfohlenen Wert. Das Produkt arbeitet langsamer als gewöhnlich, bis die Tempe- ratur gesunken ist. Das Gerät anhalten und warten, bis die Akkutemperatur gesunken ist, bevor es erneut gestartet wird. 32 1949 - 005 - 21.08.2023Symbole Name Ursache/Maßnahmen Temperaturwar- nung für den An- triebsmotor oder die Antriebsmotor- steuerung Die Temperatur im Antriebsmotor oder in der Antriebsmo- torsteuerung liegt über dem empfohlenen Wert. Das Pro- dukt arbeitet langsamer als gewöhnlich, bis die Temperatur gesunken ist. Das Gerät anhalten und warten, bis die Tem- peratur des Antriebsmotors gesunken ist, bevor es erneut gestartet wird. Temperaturwar- nung für den Mäh- deckmotor oder die Steuerung des Mähdeckmotors Die Temperatur im Mähdeckmotor oder in der Steuerung für den Mähdeckmotor liegt über dem empfohlenen Wert. Das Produkt arbeitet langsamer als gewöhnlich, bis die Temperatur gesunken ist. Das Mähdeck/vorne angebrachte Zubehör in die Transportposition heben und warten, bis die Temperatur gesunken ist, bevor das Gerät erneut gestartet wird. Fehlermeldungen auf dem Display Eine Fehlermeldung ist eine Kombination aus roten Symbolen, die zuerst als große Symbole in der Mitte des Displays angezeigt werden. Wenn ein Fehler auftritt, wird das Gerät automatisch in den Leerlaufmodus versetzt und kann erst wieder gestartet werden, wenn der Fehler behoben ist. Fehlermeldungen werden im Fehlermenü angezeigt. Siehe Lesen von Fehlermeldungen auf Seite 16

Hinweis: Wenn Fehler zum Mähdeckmotor/zur Motorsteuerung angezeigt werden, das Mähdeck/Zubehör in die Transportposition haben, um das Gerät neu zu starten oder in Betrieb zu nehmen. Symbole Name Ursache/Maßnahmen Akkutempe- raturfehler Die Akkutemperatur ist zu hoch. Warten, bis die Tem- peratur des Akkus gesunken ist. Falls das Problem weiterhin besteht, sich an einen Husqvarna Service- händler wenden. Temperatur- fehler im An- triebsmotor oder in der Antriebsmo- torsteuerung Die Temperatur im Antriebsmotor oder in der An- triebsmotorsteuerung ist zu hoch. Warten, bis die Temperatur des Antriebsmotors oder der Antriebsmo- torsteuerung gesunken ist. Falls das Problem weiter- hin besteht, sich an einen Husqvarna Servicehändler wenden. Temperatur- fehler im Mähdeck- motor oder in der Steue- rung des Mähdeck- motors Die Temperatur des Mähdeckmotors oder der Steu- erung für den Mähdeckmotor ist zu hoch. Das Mäh- deck/vorne angebrachte Zubehör in die Transportpo- sition heben und warten, bis die Temperatur gesun- ken ist. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden. Fehler im Antriebsmo- tor oder in der Antriebs- motorsteue- rung Es liegt ein Fehler im Antriebsmotor oder in der An- triebsmotorsteuerung vor. Das Gerät anhalten und den Schalter in die Position „0“ bringen. Vor dem Starten 5Minuten warten. Falls das Problem weiter- hin besteht, sich an einen Husqvarna Servicehändler wenden. 1949 - 005 - 21.08.2023 33Symbole Name Ursache/Maßnahmen Fehler im Motor des Mähdecks oder in der Steuerung für den Mäh- deckmotor Es liegt ein Fehler im Mähdeckmotor oder in der Steu- erung des Mähdeckmotors vor. Das Mähdeck oder das andere vorne angebrachte Zubehör in die Trans- portposition heben. Wenn das Problem weiterhin be- steht, das Gerät anhalten und 5Minuten warten, be- vor das Gerät gestartet wird. Falls das Problem wei- terhin besteht, sich an einen Husqvarna Servicehänd- ler wenden. Fehler: Akku leer Der Akku ist leer. Batterie aufladen. Meldungen, wenn der Start verhindert wird Das Symbol für einen verhinderten Start wird angezeigt, wenn die Bedingungen für den Start nicht erfüllt sind. Das Symbol für einen verhinderten Start wird so lange auf dem Display angezeigt, bis die Startbedingungen erfüllt sind. Siehe So starten Sie das Gerät auf Seite 20

Beschreibung Aktion Der Start wird verhindert, weil sich das Mähdeck in der Mähposition befindet. Das Mähdeck in die Transportposition heben, bevor das Gerät gestartet wird. Siehe Anheben und Absenken des Mähdecks auf Seite 19

Beschreibung Aktion Der Start wird verhindert, weil die Pedale gedrückt werden. Die Pedale nicht drücken, wenn das Gerät gestartet wird. Beschreibung Aktion Der Start wird verhindert, weil der Bediener sich vom Sitz erhoben hat. Der Bediener muss auf dem Sitz sitzen, wenn das Gerät gestartet wird. Siehe Sitzkontaktschalter (OPC) auf Seite 6

34 1949 - 005 - 21.08.2023Beschreibung Aktion Der Start wird verhindert, weil das Ladegerät ange- schlossen ist. Das Ladegerät vom Ge- rät trennen, bevor das Ge- rät gestartet wird. Siehe Trennen des Ladegeräts auf Seite 18

Beschreibung Aktion Der Start wird verhindert, da die elektrische Fest- stellbremse deaktiviert ist. Die elektrische Feststell- bremse vor dem Start ak- tivieren. Siehe So bewe- gen Sie das Gerät manu- ell auf Seite 19

Beschreibung Aktion Der Start wird verhindert, weil ein Temperaturfehler vorliegt. Siehe Display – Fehlerbe- hebung auf Seite 31

Transport, Lagerung und Entsorgung Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.

• Heben Sie das Gerät nicht an. Die Transportösen sind keine zugelassenen Hebepunkte und dürfen nur verwendet werden, um das Gerät sicher an einem Anhänger zu befestigen.

• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.

• Vergewissern Sie sich, dass Sie die örtliche Straßenverkehrsordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straßen transportieren. So schleppen Sie das Gerät ab Um das Gerät im ausgeschalteten Zustand zu bewegen, muss die elektrische Feststellbremse gelöst werden.

1. Das elektrische Feststellbremsensystem

deaktivieren Siehe So bewegen Sie das Gerät manuell auf Seite 19

2. Ziehen Sie das Gerät nur bei niedriger

Geschwindigkeit und nur über kurze Strecken hinweg. So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger WARNUNG: Die Handbremse reicht nicht aus, um das Gerät während des 1949 - 005 - 21.08.2023 35Transports zu sichern. Befestigen Sie das Gerät fest am Anhänger. Ausstattung: 2 zugelassene Spanngurte und 4 Unterlegkeile.

1. Befestigen Sie die Spanngurte um Rahmen oder

2. Ziehen Sie die Spanngurte in Richtung Front und

Heck Anhängers an, um das Gerät zu sichern.

3. Platzieren Sie die Unterlegkeile vor und hinter die

Hinterräder. Transport von Akkus

• Die mitgelieferten 48-V-Akkus entsprechen den Anforderungen der Gefahrgutvorschriften.

• Beachten Sie für den gewerblichen Transport durch Dritte oder Speditionen die gesonderten Anforderungen für Verpackung und Etiketten.

• Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.

• Bedecken Sie offene Kontakte mit Klebeband, wenn Sie die Batterie in eine Verpackung legen. Legen Sie die Batterie so in die Verpackung, dass sie nicht verrutschen kann. Lagerung Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Stellen Sie den Ein-/Ausschalter auf die Position „0“.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 23 . Beheben Sie Lackschäden, um Rost zu vermeiden.

• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lockere Schrauben und Muttern an.

• Laden Sie den Akku vor der Lagerung vollständig auf. Stellen Sie sicher, dass die Ladung der Akkus während der Lagerung mindestens 50% beträgt. Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Produkt eingelagert wird oder der Ladezustand sehr niedrig ist. Um den Akku zu starten, drücken Sie die START-Taste 2Sekunden lang. Wenn der Akku nicht startet, laden Sie ihn ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet.

• Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.

• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung. Decken Sie das Gerät ab. Hinweis: Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.

• Lagern Sie das Gerät und das Netzteil an einem trockenen und frostsicheren Ort.

• Wenn Sie das Gerät verwenden, lagern Sie es bei einer Umgebungstemperatur zwischen 0°C/32°F und 50°C/122°F. Wenn Sie das Gerät nicht verwenden, können Sie es bei einer Umgebungstemperatur zwischen -20°C/-4°F und 50°C/122°F lagern.

• Halten Sie das Gerät von Sonneneinstrahlung fern.

• Lagern Sie das Gerät nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Entsorgung von Akku und Ladegerät Symbole auf dem Produkt oder seiner Verpackung weisen darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Es ist stattdessen einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben. Entsorgen

• Chemikalien können gefährlich sein und dürfen nicht auf den Boden geschüttet werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Entsorgungseinrichtung.

1949 - 005 - 21.08.2023• Wenn das Gerät abgenutzt ist, können Sie es zum Händler oder zu einer geeigneten Recyclingstelle schicken.

• Öl und Akkus können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie den Akku nicht über den Hausmüll.

• Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien. Entsorgen von Elektro- und Elektronik- Altgeräten Gilt nur für Deutschland Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden. Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte: Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder

Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem

Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt. Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben. Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 2 (Geräte mit Displays) und

• 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm) Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben. Datenschutz Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik- Altgeräten zu löschen. WEEE-Registrierungsnummer Husqvarna

Sammlungs- und Verwertungsraten Gemäß der WEEE-Richtlinie sind die EU- Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/ wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/ elektro-und-elektronikaltgeraete 1949 - 005 - 21.08.2023 37Technische Daten Technische Daten Abmessungen Länge ohne Mähdeck, mm 1999 Breite ohne Mähdeck, mm 883 Länge mit Mähdeck, mm

Breite mit Mähdeck, mm

Höhe, mm 1128 Gewicht ohne Mähdeck(inkl. 1Akku), kg 186 Radstand, mm 907 Reifengröße 170/60-8 Reifendruck, hinten– vorn kPa/bar/PSI 60/0,6/8,7 Max. zulässiges Gefälle, Grad (°) 10 Max. Anhängelast bei einer Steigung von 10°, kg 110 Max. zulässige vertikale Kraft auf die Zugstange, N/kg 250/25 Max. zulässige horizontale Kraft auf die Zugstange, N/kg 250/25 Max. zulässige Belastung der Akkuabdeckung, kg 25 Antriebsmotor Motortyp Bürstenloser DC-Motor Spannung, V 48 Nennleistung Motor, kW 1,5 Höchstdrehzahl Motor, U/min 3500 Getriebe Marke/Modell Omnigear/Husqvarna TP400R Schmierfett SCHMIERFETT NLGI-00 EP Schmierfettmenge, l 0,6 Anzahl der Vorwärtsgänge – Anzahl der Rückwärtsgänge – Höchstgeschwindigkeit vorwärts, km/h 9 Höchstgeschwindigkeit rückwärts, km/h 5 Elektrisches System Typ 48 VDC, negativ geerdet

Gemessen mit Mähdeck Combi 94i

Gemessen mit Mähdeck Combi 94i 38 1949 - 005 - 21.08.2023Hauptsicherung, A 80 Mähdeck-Sicherung, A 80 Sicherung für die Leistungssteuereinheit, A / V 3 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 95 Garantierte Schallleistung dB(A) 96 Schallpegel

Schalldruckpegel am Ohr des Bedieners, dB(A) 78 Vibrationspegel

Vibrationspegel am Lenkrad, m/s

0,1 Vibrationspegel am Sitz, m/s

0,2 Mähdeck Typ Combi94i Combi103i Mähdeck Combi94i Combi103i Schnittbreite, mm 940 1030 Breite, mm 994 1081 Leistung Mähdeckmotor, kW 3x0.9 3x0.9 Schnitthöhe, 10Positionen, mm 25-75 25-75 Klingenlänge, mm 359 389 Klinge Artikelnummer 598 88 55-10 536 15 76-10 WARNUNG: Durch die Verwendung eines Mähdecks, das nicht für das Gerät zugelassen ist, können Gegenstände mit hoher Geschwindigkeit herausgeschleudert werden und schwere Verletzungen verursachen. Verwenden Sie keine anderen Mähdecktypen als die in dieser Bedienungsanleitung angegebenen. Funkfrequenzdaten R 200iX Frequenzbereich, MHz 2402–2480

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Schalldruckpegel gemäß ENISO5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2dB(A).

Vibrationspegel gemäß ENISO5395. Die für den Vibrationspegel angegebenen Werte haben eine typische statistische Ausbreitung (Standardabweichung) von 0,2m/s

(Lenkrad) und 0,8m/s

(Sitz). 1949 - 005 - 21.08.2023 39R 200iX Ausgangsleistung

, dBm -7.0 Zugelassene Akkus Verwenden Sie für dieses Gerät nur originale Akkus. Akku EM-5240Li Artikelnummer 598 84 43-01 Typ Lithium-Ionen Akkukapazität, Ah 38,5 Nennspannung, V 50,4 Gewicht, kg/lb 17/38 Zugelassene Ladegeräte Akkuladegerät PS 300C Eingangsspannung, V 220–240 Eingangsstrom, A 1,8 Frequenz, Hz 50 Leistung, W 300 Ausgangsspannung, V 58 Ausgangsstrom, A 5,3 Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile.

Gemessen bei 2402MHz. 40 1949 - 005 - 21.08.2023Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Aufsitzrasenmäher Marke Husqvarna Typ/Modell R 200iX Identifizierung Seriennummern ab 2023 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verord- nung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/53/EG „zu Funkanlagen“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron- ikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN

V2.2.2, ETSI EN 301 489-1 V1.9.2, ETSI EN 301 489-17 V3.2.4, EN 50665:2017, EN IEC 63000:2018 . Benannte Stelle: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI. Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 38

Huskvarna, 2023-07-05 Claes Lossal, Entwicklungsleiter/Gartenprodukte, Husqvarna AB Verantwortlich für die technische Dokumentation 1949 - 005 - 21.08.2023 41Eingetragene Marken Die Bluetooth
