LC 247iX - Cortador de relva elétrico HUSQVARNA - Manual de utilização gratuito

Tipo de produto	Cortador de grama elétrico a bateria sem fio
Marca	Husqvarna
Modelo	LC 247iX
Peso (sem bateria)	24 kg
Alimentação	Bateria de íon-lítio Husqvarna 36 V (não incluída)
Tipo de motor	BLDC (sem escovas), 36 V
Velocidade do motor (nominal)	3000 rpm
Velocidade do motor (SavE)	2600 rpm
Largura de corte	Não especificada (estimativa ~46-48 cm)
Ajuste da altura de corte	6 níveis (centralizado)
Função de economia de energia	SavE, ativável através de botão dedicado
Função de carga elevada	Aumento automático da rotação em grama alta/úmida
Tipo de ejeção	Traseira (com coletor) ou mulching (kit opcional)
Conectividade	Bluetooth® com aplicativo Husqvarna Connect
Painel de controle	Com botões LIGA/DESLIGA, SavE e indicador de bateria
Segurança	Alavanca de freio do motor, sistema anti-partida, chave de segurança, tampa de corte
Índice de proteção	IPX1 (protegido contra gotas de água)
Nível de potência sonora (garantido)	95 dB(A)
Nível de pressão sonora no ouvido	82 dB(A)
Manutenção	Limpeza sem água, afiação/substituição da lâmina, inspeção regular
Peças de reposição e reparabilidade	Usar apenas peças Husqvarna; reparos por centro autorizado
Informações gerais	Conforme CE, RCM (Austrália/NZ); marca Bluetooth® registrada

Perguntas frequentes - LC 247iX HUSQVARNA

Como ajustar a altura de corte no LC 247iX?

A altura de corte é ajustada em 6 níveis usando uma alavanca central. Abaixe a alavanca para reduzir a altura, levante-a para aumentá-la. Não ajuste muito baixo para evitar que a lâmina toque o solo.

Como ligar o cortador de grama Husqvarna LC 247iX?

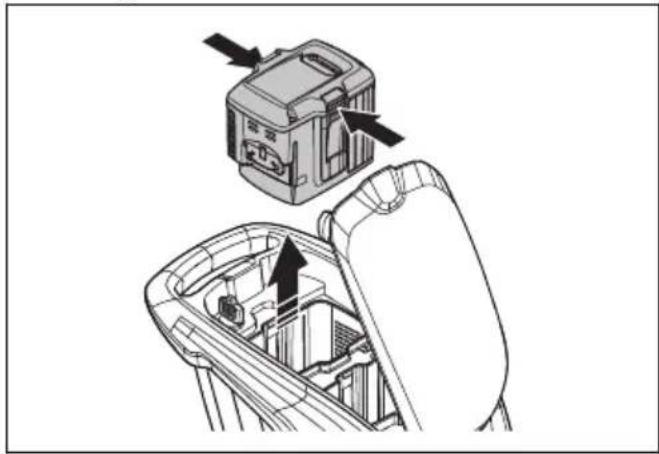

Abra a tampa da bateria, insira uma bateria carregada, gire a chave de segurança para 1. Fique atrás do produto, pressione o botão LIGA/DESLIGA, solte o sistema anti-partida e empurre a alavanca de freio do motor em direção ao guidão.

Qual é a autonomia da bateria no LC 247iX?

Com uma bateria Husqvarna 5,2 Ah (Bli200), a autonomia é de aproximadamente 30 minutos no modo padrão e 43 minutos com a função SavE ativada.

Como usar a função mulching (trituração)?

Remova o coletor de grama e instale o obturador do picador (kit opcional) no canal de ejeção. Substitua a lâmina padrão pela lâmina de picador fornecida no kit. A grama será picada finamente e depositada no gramado como fertilizante.

O que fazer se o cortador parar durante o uso?

Verifique o nível da bateria (recarregue se necessário). Consulte os códigos de erro no painel de controle: 3 piscadas = sobrecarga (aumente a altura de corte), 5 = velocidade do motor muito baixa, 2 = lâmina bloqueada. Siga as ações recomendadas no manual.

Como limpar o cortador LC 247iX?

Limpe as partes de plástico com um pano seco e limpo. Não use água nem lavadora de alta pressão. Use uma escova para remover folhas e grama. Limpe os terminais da bateria com ar comprimido ou pano seco.

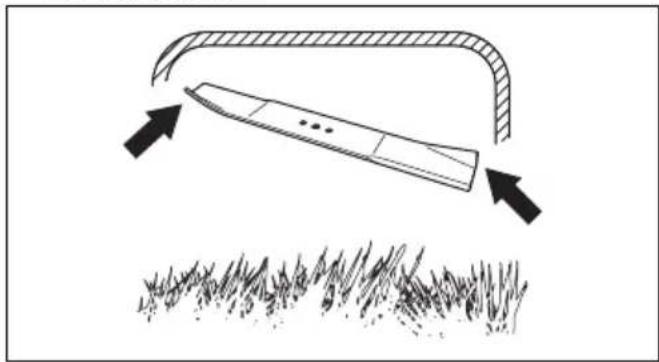

Como substituir a lâmina de corte?

Antes de qualquer intervenção, remova a chave de segurança e a bateria. Bloqueie a lâmina com um bloco de madeira, desaparafuse o parafuso. Substitua a lâmina orientando o fio de corte em direção à tampa de corte. Aperte o parafuso com um torque de 23-28 Nm.

O LC 247iX é compatível com o aplicativo Husqvarna Connect?

Sim, ele é equipado com tecnologia Bluetooth®. Baixe o aplicativo Husqvarna Connect para obter informações detalhadas do produto, dicas de manutenção e registrar seu produto.

Como armazenar o cortador no inverno?

Remova a bateria e carregue-a entre 30% e 50%. Armazene o produto, a bateria e o carregador em local seco, trancado, protegido do gelo. Temperatura ideal: 5-25°C para a bateria, 5-45°C para o carregador.

Quais são as principais instruções de segurança para o LC 247iX?

Leia o manual antes de usar. Use sapatos fechados e calças compridas. Mantenha pessoas e animais afastados. Não corte em declives >15° (estimativa). Pare o motor antes de qualquer ajuste. Use a chave de segurança para evitar partida acidental.

MANUAL DE UTILIZADOR LC 247iX HUSQVARNA

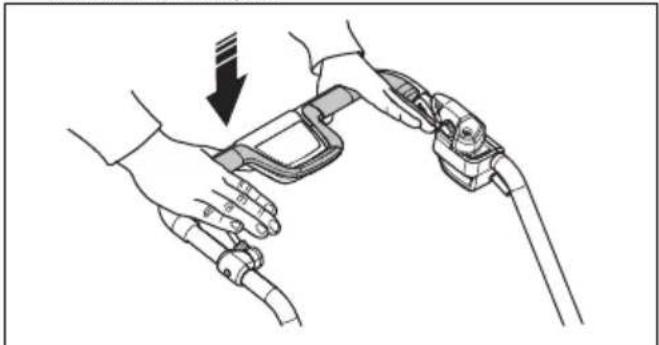

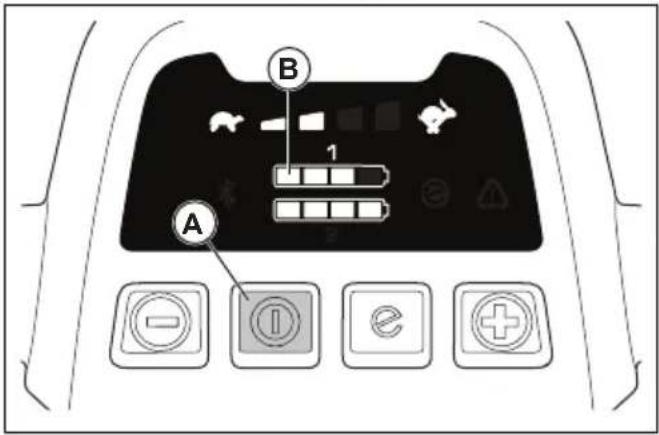

Procedimento de arranque: Pressione o botão ON/OFF, acione a alavanca de arranque, puxe o cabo de arranque.

Para interromper o funcionamento, solte a alavanca do motor.

Lento

Rápido

Transporte, armazenamento e eliminação 512

Especificações técnicas 513

Declaração CE de conformidade 516

Marcas comerciais registadas 516

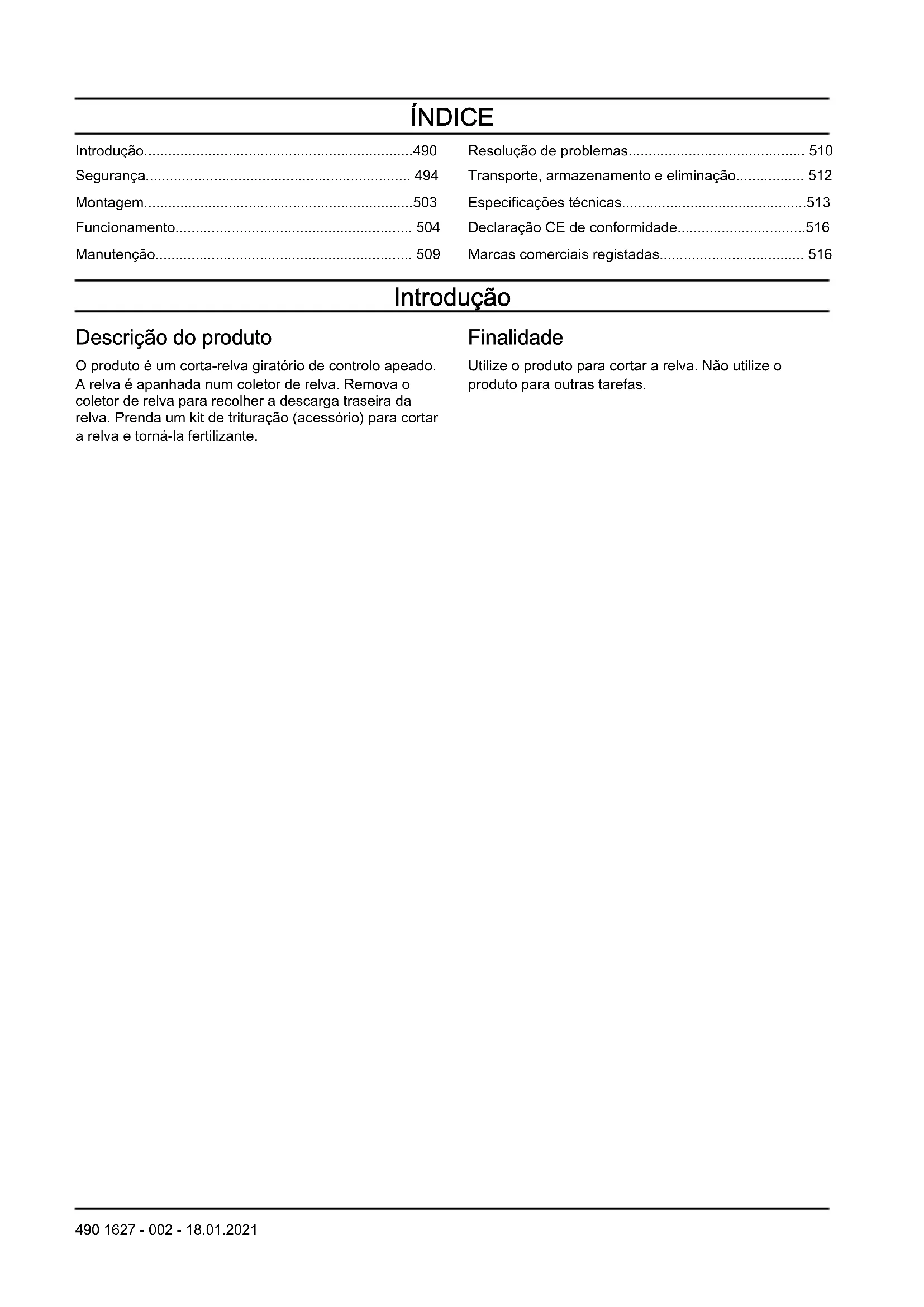

Introdução

Descrição do produto

O produto é um corta-relva giratório de controlo apeado. A relva é apanhada num coletor de relva. Remova o coletor de relva para recolher a descarga traseira da relva. Prenda um kit de trituração (acessório) para cortar a relva e torná-la fertilizante.

Finalidade

Utilize o produto para cortar a relva. Não utilize o produto para outras tarefas.

1. Painel de controlo
2. Manípulo de travao do motor
3. Inibidor de arranque
4. Coletor de relva
5. Cobertura traseira
6. Chave de segurança
7. Botão do punho
8. Cobertura da bateria

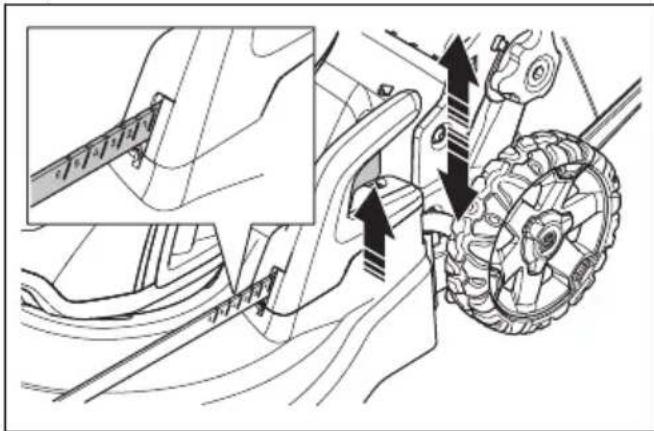

9. Controlo da altura de corte

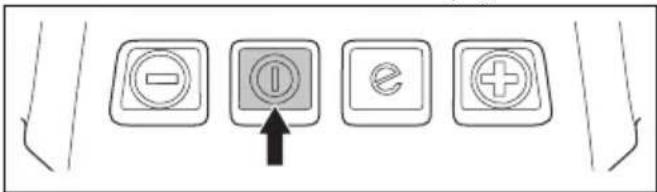

10. Botão ON/OFF

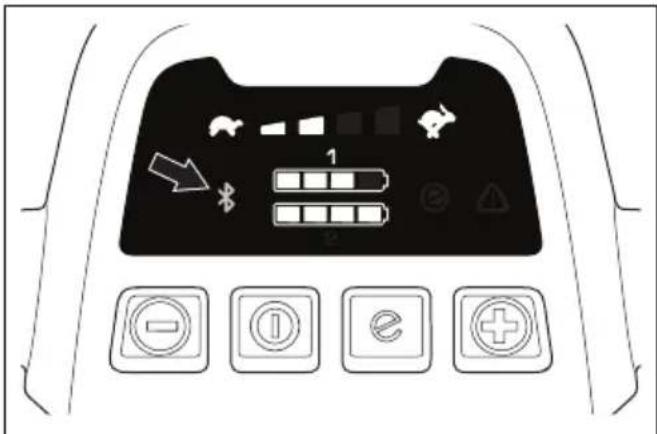

11. Indicador de Tecnologia sem fios Bluetooth®
12. Botão SavE (economia)
13. Indicador SavE
14. Indicador da bateria
15. Indicador do nível de velocidade (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Botão de diminuição da velocidade (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Botão de aumento da velocidade (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. LED de erro
19. Cobertura de corte
20. Manual do utilizador
21. Placa de tipo
22. Manípulo de direção (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Carregador da bateria (acessório)
24. Bateria (acessório)

Símbolos no produto

AVISO! Seja cuidadoso e utilize o produto corretamente. Este produto pode ajudar a evitar ferimentos graves ou a morte do utilizador ou de terceiros.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Mantenha as pessoas e os animais a uma distância de segurança da área de trabalho.

Tenha cuidado com objetos projetados e ricochetes.

Aviso: Mantenha as mãos e os pés afastados da lâmina rotativa.

Aviso: Mantenha as mãos e os pés afastados das peças rotativas.

Retire a chave de segurança antes de efetuar trabalhos de reparação ou manutenção.

Evite expor à chuva.

O produto ou a respetiva embalagem não são resíduos domésticos. Recicle o equipamento numa estação de reciclagem para equipamentos elétricos e eletrónicos.

O produto está em conformidade com as diretivas CE aplicáveis.

O produto está em conformidade com as diretivas da União Aduaneira Eurasiática aplicáveis.

O produto está em conformidade com as diretivas UkrSEPRO aplicáveis.

O produto está em conformidade com as

diretivas RCM aplicáveis. Aplica-se apenas à AU/NZ

Emissões de ruído para o meio ambiente de acordo com a Diretiva Europeia 2000/14/CE e com o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017" (regulamento de proteção de operações no meio ambiente [controlo do ruído] de 2017) da Nova Gales do Sul. Os dados das emissões de ruído podem ser encontrados na etiqueta da máquina no capítulo Especificações técnicas.

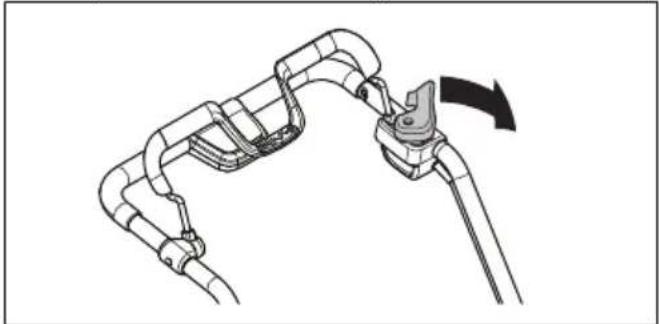

Procedimento de arranque: prima o botão ON/OFF, desaperte o inibidor de arranque e empurre o punho do trabalho do motor para baixo.

Solte o punho do trabalho do motor para parar.

Lento

Rápido

Código para leitura

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito às exigências de homologação de alguns países.

Etiqueta no produto

Mantenha as mãos e os pés afastados das lâminas rotativas.

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante. o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro de assistência autorizada ou por uma autoridade aprovada.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeunte, se não forem respeitadas as instruções do manual.

CUIDADO: Utilize somente se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.

Nota: Utilize para disponibilizar informações adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto é perigoso se for utilizado de forma incorreta ou se não for utilizado conforme as instruções. Podem ocorrer ferimentos graves ou mesmo morte se as instruções de segurança não forem respeitadas.
• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.
• Seja sempre cuidadoso e use o seu senso comum. Se não tiver a certeza sobre como utilizar o produto numa situação especial, pare e fale com o seu revendedor Husqvarna antes de continuar.
• Tenha em atenção que o utilizador é responsável pelos acidentes que envolvam outras pessoas ou a respetiva propriedade.
• Mantenha o produto limpo. Certifique-se de que pode ler claramente os sinais e os autocolantes.
• Não permita a utilização do equipamento por crianças ou pessoas não familiarizadas com estas instruções. As normas locais podem restringir a idade do utilizador.
• Monitorize sempre a utilização do produto por pessoas com diminuição da capacidade física ou mental. Tem de estar sempre presente um adulto responsável.
• Não utilize o produto se estiver cansado, doente ou sob a influência de álcool, drogas ou medicamentos. Estes têm um efeito negativo na sua visão, atenção, capacidade de discernimento ou controlo físico.
• Não utilize o produto se este apresentar algum defeito.
• Não altere este produto e não o utilize se houver a possibilidade de ter sido alterado por outros.

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Retire objetos como ramos, galhos e pedras da área de trabalho antes de utilizar o produto.
• Os objetos que embatem no equipamento de corte podem ser projetados e causar danos a pessoas e objetos. Mantenha crianças e animais a uma distância segura do produto.
• Nunca utilize o produto em más condições meteorológicas, como nevoeiro, chuva, ventos fortes, frio intenso e risco de trovoada. A utilização do produto em más condições meteorológicas ou em locais molhados ou com humidade é cansativa. As más condições meteorológicas podem criar condições

perigosas, como superfícies escorregadias.

• Observe se há pessoas, objetos e situações que possam impedir a utilização segura do produto.
• Observe se há obstáculos como raízes, pedras, ramos, buracos e valas. A relva longa pode ocultar obstáculos.
• Cortar relva em declives pode ser perigoso. Não corte a relva em declives demasiado íngremes. Não utilize o produto em terrenos com um declive superior a 15°
• Tenha muito cuidado ao mudar de direção em declives. Utilize o produto ao longo da face dos declives. Não se desloque para cima e para baixo.
• Tenha cuidado ao aproximar-se de esquinas com pouca visibilidade e de objetos que possam impedir uma boa visibilidade.

Segurança do trabalho

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize este produto apenas para cortar relva. Não é permitido utilizá-lo para outras tarefas.
• Use equipamento de proteção pessoal. Consulte Equipamento de proteção pessoal na página 497.
• Certifique-se de que sabe como desligar o motor rapidamente em caso de emergência.
• Não utilize o produto em condições de chuva ou de humidade. O risco de choque elétrico aumenta se entrar água no produto.
• Não utilize o produto, a menos que a lâmina e todas as coberturas estejam corretamente montadas. Uma lâmina montada incorretamente pode soltar-se e causar ferimentos pessoais.
• Certifique-se de que a lâmina não atinge objetos como pedras e raízes. Isto pode fazer danos à lâmina e danificar o eixo do motor. Um eixo danificado provoca fortes vibrações e um elevado risco de a lâmina se soltar.
• Se a lâmina atingir um objeto ou ocorrerem vibrações, pare o produto imediatamente. Desligue o motor, rode a

chave de segurança para a posição 0 e retire a bateria. Examine se o produto apresenta sinais de danos. Repare os danos ou solicite a reparação numa oficina autorizada.

• Nunca ligue o manípulo de travão do motor de modo permanente ao punho durante o arranque do motor.
• Coloque o produto numa superfície estável e plana e ligue-o. Certifique-se de que a lâmina não atinge o solo ou outros objetos.
• Mantenha-se sempre por trás do produto quando o operar.
• Mantenha todas as rodas no chão e as mãos sobre o punho quando utilizar o produto. Mantenha as mãos e os pés afastados das lâminas rotativas.
• Não incline o produto quando ligar o motor.
• Tenha cuidado quando puxar o produto para trás.
• Nunca levante o produto quando ligar o motor. Se tiver de levantar o produto, desligue primeiro o motor, rode a chave de segurança para a posição 0 e retire a bateria.
• Não caminhe para quando operar o produto.
• Desligue o motor quando se deslocar em zonas sem relva, por exemplo caminhos de gravilha, pedra e asfalto.
• Não corra com o produto quando o motor está ligado. Caminhe sempre que operar o produto.
• Pare o motor antes de mudar a altura de corte. Nunca efetue ajustes com o motor ligado.
• Nunca deixe o produto fora de vista com o motor ligado. Pare o motor e certifique-se de que o equipamento de corte não roda.

Instruções de segurança para funcionamento

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• O equipamento de proteção pessoal não previne totalmente os ferimentos, mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para

• Use BOTAS ou sapatos antiderrapantes resistentes. Não use calçado aberto nem ande com os pés descalços.
• Use calças compridas e resistentes.
• Use luvas de proteção sempre que necessário, por exemplo, ao fixar, examinar ou limpar o equipamento de corte.

Dispositivos de segurança no produto

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos.
• Verifique regularmente os dispositivos de segurança. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

Verificar a cobertura de corte

A cobertura de corte reduz as vibrações no produto e o risco de ferimentos causados pela lâmina.

• Examine a cobertura de corte para se certificar de que não existem danos, como fissuras.

Chave de segurança

A chave de segurança encontra-se por baixo da tampa da bateria. A chave de segurança liga a bateria que alimenta o motor.

• Ligue e desligue o motor para verificar o funcionamento da chave de segurança.
• Se a chave de segurança funcionar corretamente, o motor pode arrancar apenas quando a chave de segurança se encontra na posição 1.

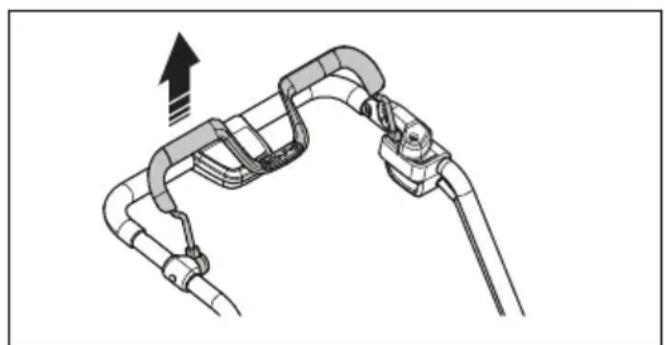

Manípulo de travão do motor

O manípulo de travão do motor para o motor. Quando soltar o

manípulo de travão do motor, o motor para.

Para verificar o funcionamento do travão do motor, ligue o motor e, em seguida, solte o manípulo do travão do motor. Se o motor não parar em 3 segundos, solicite o ajuste do travão do motor numa oficina Husqvarna autorizada.

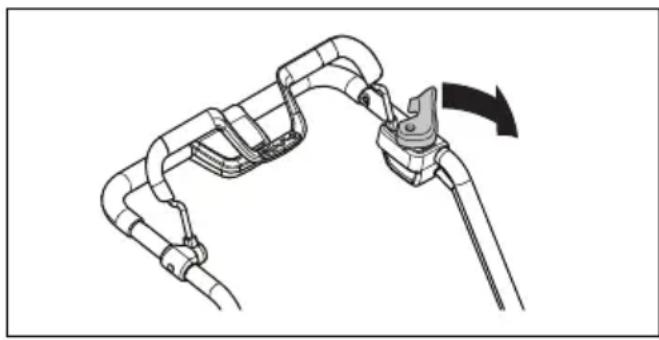

Verificar o inibidor de arranque

1. Empurre o manípulo de travão do motor no sentido da barra de direção. O inibidor de arranque para o movimento.
2. Empurre o inibidor de arranque para fora.

1. Solte o inibidor de arranque e certifique-se de que este volta à respetiva posição inicial.

Segurança da bateria

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize baterias recarregáveis Husqvarna como fonte de alimentação apenas para produtos Husqvarna relacionados. Para evitar ferimentos, não utilize a bateria como fonte de alimentação para outros produtos.
• Não utilize baterias não recarregáveis.
• Risco de choque elétrico. Não ligue os terminais da bateria a chaves, moedas, parafusos ou outros metais. Caso contrário,

pode provocar um curto-circuito da bateria.

• Não coloque objetos nas aberturas de ventilação da bateria.
• Mantenha a bateria afastada do sol, calor ou de chamas abertas. A bateria pode explodir e causar queimaduras e/ou queimaduras químicas.
• Mantenha a bateria afastada de chuva e condições de humidade.
• Mantenha a bateria afastada de micro-ondas e alta pressão.
• Não tente desmontar ou partir a bateria.
• Em caso de fuga da bateria, evite o contato do líquido com a pele ou com os olhos. Em caso de contato com o líquido, limpe a área com água abundante e procure assistência médica.
• Utilize a bateria a temperaturas entre -10 °C e 40 °C.
• Não limpe a bateria ou o carregador com água. Consulte o capítulo "Para limpar a bateria e o carregador da bateria" na página 509.
• Não utilize uma bateria danificada ou com defeito.
• Mantenha as baterias armazenadas afastadas de objetos metálicos como, por exemplo, pregos, moedas, joias.

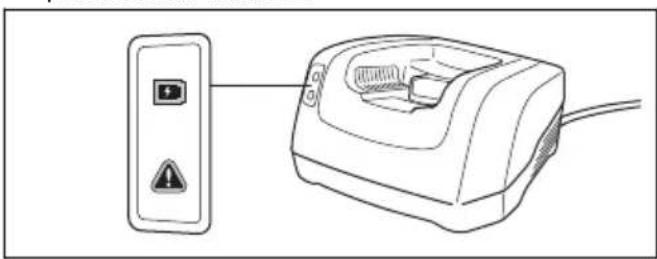

Segurança do carregador de bateria

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize carregadores de bateria QC para carregar apenas baterias de substituição Husqvarna.
• Risco de choque elétrico ou curto-circuito. Não coloque objetos nas aberturas de ventilação do carregador. Não tente desmontar o carregador da bateria. Não ligue os terminais do carregador a objetos metálicos. Utilize uma tomada elétrica aprovada.
• Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de condições que podem causar ferimentos ou morte,

recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• Certifique-se regularmente de que o cabo de alimentação do carregador da bateria não está danificado nem apresenta fissuras.
• Não utilize o cabo de alimentação para levantar o carregador da bateria. Para desligar o carregador da bateria de uma tomada elétrica, puxe a ficha. Não puxe o cabo de alimentação.
• Mantenha o cabo de alimentação e os cabos de extensão afastados de água, de óleo e de arestas afiadas. Certifique-se de que o cabo não fica entalado em portas, cercas ou equivalente. Isso pode fazer com que o carregador fique sob tensão.
• Não limpe o carregador da bateria com água.
• O carregador da bateria pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento,

desde que as mesmas se encontrem sob supervisão ou tenham recebido instruções acerca da utilização segura do carregador da bateria e compreendam os perigos envolvidos. As crianças não devem brincar com o carregador da bateria. As tarefas de limpeza e manutenção a cargo do utilizador não devem ser efetuadas por crianças sem a devida supervisão.

• Não carregue baterias não recarregáveis no carregador da bateria.
• Não utilize o carregador da bateria próximo de materiais inflamáveis ou materiais que possam provocar corrosão. Não cubra o carregador da bateria. Em caso de fumo ou fogo, desligue o carregador da bateria da tomada.
• Não utilize um carregador da bateria que esteja com defeito ou danificado.
• Carregue a bateria apenas em espaços interiores com boa ventilação e sem exposição à luz solar. Não carregue a bateria em condições de humidade.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Para evitar um arranque acidental durante a manutenção, rode a chave de segurança para a posição 0 e retire a bateria. Aguarde pelo menos 5 segundos antes de começar a manutenção.
• Efetue os trabalhos de manutenção corretamente para aumentar a vida útil do produto e reduzir o risco de acidentes. Solicite a realização de reparações profissionais numa oficina autorizada. Para mais informações, contacte a sua oficina autorizada.
• Efetue apenas os trabalhos de manutenção indicados neste manual do operador. As intervenções maiores têm de ser efetuadas por uma oficina autorizada.
• Calce luvas resistentes quando utilizar o equipamento.

de corte. A lamina é muito afiada e pode facilmente provocar cortes.

• Mantenha as extremidades cortantes afiadas e limpas para garantir um desempenho melhor e mais seguro.
• Solicite à sua oficina autorizada a inspeção regular do produto e a realização dos ajustes e reparações necessários.
• Substitua as peças danificadas, gastas ou partidas.
• Cumpra as instruções relativas à substituição dos acessórios. Utilize apenas os acessórios do fabricante.
• Quando não estiverem em utilização, mantenha o produto, a bateria e o carregador da bateria afastados num local seco, interior e fechado à chave. Certifique-se de que as crianças e as pessoas não autorizadas não conseguem ter acesso ao produto, à bateria ou ao carregador da bateria.

Montagem

Introdução

ATENÇÃO: Antes de montar o produto, leia o capítulo sobre segurança.

ATENÇÃO: Para evitar um arranque acidental durante a montagem, rode a chave de segurança para a posição 0, retire a bateria e aguarde pelo menos 5 segundos.

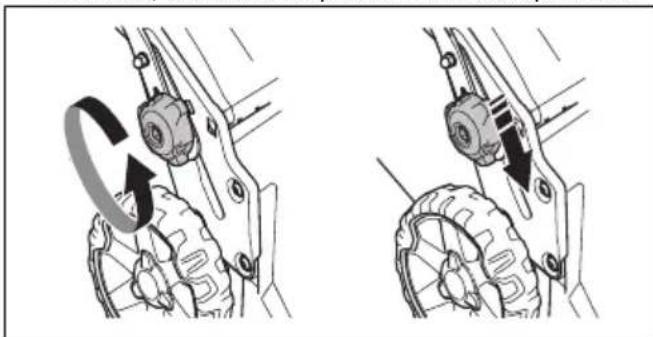

Ajustar o punho

1. Desaperte os manípulos inferiores.
2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto.

1. Defina a altura do punho para uma das 2 posições disponíveis.
2. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique.

1. Aperte os botões totalmente.

Montar o coletor de relva

1. Coloque a estrutura do coletor de relva no saco de relva com a parte rígida do saco no fundo. Mantenha o punho da estrutura na parte superior do saco de relva.

1. Fixe a secção inferior da estrutura do coletor de relva na ranhura da parte inferior do mesmo.
2. Fixe o saco de relva na estrutura do coletor de relva com os grampos.

1. Levante a cobertura traseira.
2. Prenda o coletor de relva à extremidade superior do chassi.
3. Coloque a parte inferior do coletor de relva no canal de descarga da relva.

Montar o tampão de trituração (acessório)

1. Levante a cobertura traseira e retire o coletor de relva.
2. Coloque o tampão de trituração no canal de descarga.

1. Substitua a lâmina pela lâmina de trituração incluída no kit de trituração. Consulte Retirar e substituir a lâmina na página 510.

Introdução

ATENÇÃO: Antes de utilizar o produto, tem de ler e compreender o capítulo sobre segurança.

Husqvarna Connect

A Husqvarna Connect é uma aplicação gratuita para o seu dispositivo móvel. A aplicação Husqvarna Connect disponibiliza funções alargadas para o seu produto Husqvarna:

• Informações alargadas sobre o produto.
• Informações sobre, e ajuda relacionada com peças e manutenção do produto.

Começar a utilizar Husqvarna Connect

1. Transfira a aplicação Husqvarna Connect para o seu dispositivo móvel.
2. Registe-se na aplicação Husqvarna Connect.
3. Siga os passos das instruções na aplicação Husqvarna Connect para ligar e registar o produto.

Informações sobre o Bluetooth® (LC 247iX, LC 347iVX, LC 353iVX)

Tecnologia sem fios Bluetooth®

O símbolo da tecnologia sem fios Bluetooth® acende-se quando o seu dispositivo móvel é ligado ao produto.

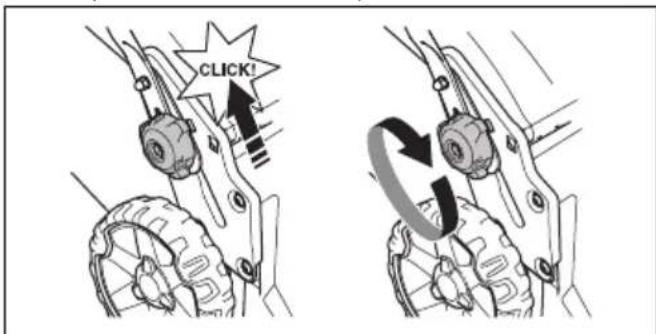

Para colocar o produto na posição de funcionamento

1. Dobre o punho para a posição vertical.

1. Desloque os botões para cima em direção ao punho, até pararem e ouvir um clique.

1. Aperte os botões totalmente.

Definir a altura de corte

A altura de corte pode ser ajustada em 6 níveis.

1. Desloque a alavanca da altura de corte para baixo para diminuir a altura de corte.
2. Desloque a alavanca da altura de corte para cima para aumentar a altura de corte.

CUIDADO: Não regule a altura de corte demasiado baixa. As lâminas podem entrar em contacto com o solo se a superfície do relvado não estiver nivelada.

Bateria

ATENÇÃO: Antes de utilizar a bateria, tem de ler e compreender o capítulo sobre segurança. Tem de ler e compreender o manual do operador da bateria e do carregador da bateria.

Estado da bateria

O visor indica a capacidade restante da bateria e a existência de problemas com a mesma. A capacidade da bateria é apresentada durante 5 segundos antes de desligar o produto ou se pressionar o botão indicador da bateria. O símbolo de aviso na bateria acende-se quando ocorre um erro. Consulte o capítulo Bateria na página 510.

Luzes LED	Estado da bateria
Todos os LED acemos Carga	completa (75%-100%)
LED 1, LED 2 e LED 3 acemos	A bateria tem uma energia de 50%-75%
LED 1 e LED 2 acemos A bateria	tem uma energia de 25%-50%
Luzes LED Estado da bateria
LED 1 aceso A bateria tem	uma energia de 0%-25%.
LED 1 intermitente A bateria	está descarre-gada. Carregue a bateria.

Carregar a bateria

Carregue a bateria antes da primeira utilização. A bateria tem apenas 30% de energia quando é entregue ao cliente.

Nota: O carregador da bateria tem de ser ligado à tensão e à frequência especificadas na etiqueta de tipo.

A bateria não carrega se a sua temperatura for superior a 50°C . O carregador da bateria diminui a temperatura da bateria antes de a carregar.

1. Ligue uma extremidade do cabo de alimentação do carregador da bateria à tomada do carregador da bateria.
2. Ligue a outra extremidade do cabo de alimentação do carregador da bateria a uma tomada elétrica com ligação à terra. O LED do carregador da bateria pisca a verde uma vez.

1. Coloque a bateria no carregador da bateria. A luz verde do carregador acende-se se a bateria estiver corretamente ligada ao carregador da bateria.

1. A bateria está totalmente carregada quando todos os LED se acenderem. Carregue a bateria no máximo durante 24 horas.
2. Para desligar o carregador da bateria da tomada, retire a ficha e não o cabo de alimentação.
3. Retire a bateria do carregador da bateria.

Estado de carregamento da bateria

Uma bateria de iões de lítio Husqvarna pode ser carregada ou utilizada em todos os níveis de energia. A bateria não fica danificada. Uma bateria completamente carregada não perde a sua energia mesmo que seja deixada no carregador.

Ecrã LED Estado de energia
LED 1 intermitente 0%-25%
LED 1 aceso, LED 2 inter-mitidente	25%-50%
LED 1 e LED 2 acesos, LED 3 intermitidente	50%-75%
LED 1, LED 2 e LED 3 acesos, LED 4 intermitidente	75%-100%
LED 1, LED 2, LED 3 e LED 4 acesos	Totalmente carregada

Arranque

1. Abra a tampa da bateria.
2. Coloque uma bateria carregada num dos suportes da bateria. Para prolongar o tempo de funcionamento, coloque uma segunda bateria carregada no outro suporte da bateria.
3. Rode a chave de segurança para a posição 1.

1. Mantenha-se atrás do produto.
2. Prima o botão ON/OFF (A) no painel de controlo. O visor acende-se. O indicador da bateria (B) aparece a entrega das 2 baterias. O número da bateria em funcionamento é apresentado junto ao indicador de bateria. Para os modelos LC 347iV, LC 347iVX, LC 353iV, LC 353iVX, o visor também apresenta a velocidade definida.

1. Desaperte o inibidor de arranque.

1. Empurre o manípulo de travão do motor no sentido da barra de direção.

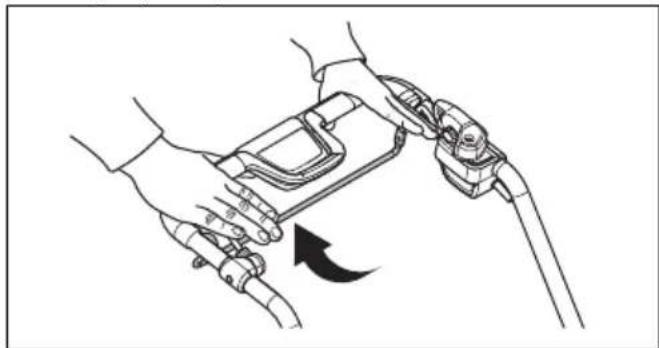

Utilizar a transmissão das rodas LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

• Puxe o manípulo de direção no sentido da barra de direção para ligar a transmissão.

• Prima + e - no painel de controlo para definir a velocidade de condução em 4 passos.

• Solte o manípulo de direção para desengatar a transmissão, por exemplo quando se aproximar de um obstáculo.

Utilizar a função

O produto inclui uma função de poupança da bateria (), que permite uma utilização mais prolongada.

1. Prima o botão (A) para ativar a função. O símbolo (B) no visor acende-se.
2. Prima novamente o botão para desativar a função. O símbolo (B) no visor apaga-se.

A função é desativada automaticamente se as condições do solo exigirem uma maior potência. A função volta a ativar-se automaticamente quando as condições do solo assim o permitirem.

Função de carga elevada

Quando o produto estiver a cortar relva alta ou molhada, o motor aumenta automaticamente as rotações. O motor regressa ao modo padrão quando não houver carga elevada.

Para desligar o produto

O produto para automaticamente se não o utilizar durante 10 minutos. Rode sempre a chave de segurança para a posição 0 antes de deixar o produto fora de vista.

1. Solte o manípulo de travão do motor para parar o motor.

1. Prima o botão ON/OFF no painel de controlo. Todas as luzes LED e símbolos no visor apagam-se.

1. Abra a tampa da bateria e rode a chave de segurança para a posição 0.

1. Para retirar a bateria, prima os 2 botões de desengate e retire a bateria.

1. Carregue a bateria se estiver fraca. Para mais informações, consulte "Carregar a bateria" na página 506.

Para obter bons resultados

• Utilize sempre uma lâmina bem afiada. Uma lâmina romba produz um resultado irregular e a superfície de corte da relva fica amarela. Uma lâmina afiada também gasta menos energia que uma lâmina romba.
• Não corte mais do que 1/3 do comprimento da relva. Corte primeiro com a altura de corte alta. Examine o resultado e reduza a altura de corte para um nível aplicável. Caso a relva esteja muito comprida, avance lentamente e corte duas vezes, se necessário.
• Corte em diferentes direções de cada vez, para evitar a formação de linhas no relvado.

Cortar relva sem coletor de relva ou tampão de trituração

• Levante a cobertura traseira e retire o coletor de relva.
• Se instalados, retire o tampão de trituração e a lâmina de trituração.
• Feche a cobertura traseira antes de utilizar o produto.

Ao utilizar o produto, a relva cortada vai para baixo da cobertura traseira.

Manutenção

Introdução

ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança.

É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, contacte-o.

Esquema de manutenção

Os intervalos de manutenção são calculados a partir da utilização diária do produto. Os intervalos são alterados se o produto não for utilizado diariamente.

Para manutenção identificada com * consulte as instruções em Instruções de segurança para funcionamento na página 497.

	A cadautilização	Mensal-mente	A cada��ção
Efetuar uma inspeçao geral X
Limpar o produit X
Verificar o inibidor de arranque* X
Certificar-se de que os dispositivos de segurança do produit não está danificac-dos*	X
Examinar o equipamento de corte X
Examinar a cobertura de corte* X
Verificar o Manipulo de trabalho do motor* X
Certificar-se de que o botão ON/OFF funciona corretoamente e não está avariado X
Verificar a existência de danos na bateria X
Verificar a entrega da bateria X
Certificar-se de que os botões de libertação da bateria funcionam corretoamente e que a bateria bloqueia no produits	X
Verificar a existência de danos no_carregarador da bateria e certificar-se de que funciona corretoamente.		X
Verificar as ligações entre a bateria e o produits. Verificar también a ligação en- tre a bateria e o carregarador da bateria.			X

Para efetuar uma inspeção geral

• Certifique-se de que as porcas e os parafusos do produto estão apertados.
• Certifique-se de que os cabos do produto não estão numa posição suscetível a danos.

Limpar o produto

• Limpe os componentes plásticos com um pano seco e limpo.
• Não utilize água para limpar o produto. A água pode entrar na bateria ou no motor, provocando um curto-circuito ou danos no produto.
• Não utilize uma mangueira de alta pressão para limpar o produto.
• Não verta água diretamente no motor.
• Utilize uma escova para remover folhas, relva e sujidade.

Para limpar a bateria e o carregador da bateria

CUIDADO: Não limpe a bateria ou o carregador com água.

• Certifique-se de que a bateria e o carregador da bateria estão limpos e secos antes de colocar a bateria no carregador da bateria.
• Limpe os terminais da bateria com ar comprimido ou com um pano macio e seco.
• Limpe as superfícies da bateria e o carregador da bateria com um pano macio e seco.

Para examinar o equipamento de corte

ATENÇÃO: Para evitar um arranque acidental, rode a chave de segurança para a posição 0, retire a bateria e aguarde pelo menos 5 segundos.

ATENÇÃO: Use luvas de proteção quando realizar a manutenção do equipamento de corte. A lâmina é muito afiada e pode facilmente provocar cortes.

1. Examine se o equipamento de corte está danificado ou se apresenta fissuras. Substitua sempre um equipamento de corte danificado.
2. Olhe para a lâmina para verificar se está danificada ou romba.

Nota: É necessário estabilizar a lâmina antes de ser afiada. Afie, substitua e estabilize a lâmina numa oficina especializada. Se atingir um obstáculo que faça o produto parar, substitua a lâmina danificada. Um centro de assistência deve avaliar se a lâmina pode ser afiada ou se tem de ser substituída.

Retirar e substituir a lâmina

1. Bloqueie a lâmina com um bloco de madeira.

1. Remova o parafuso da lâmina.
2. Retire a lâmina.
3. Examine o suporte e o parafuso da lâmina para verificar se existem danos.
4. Examine o eixo do motor para se certificar de que não está danificado.
5. Quando colocar a lâmina nova, aponte as extremidades inclinadas da lâmina na direção da cobertura de corte.

1. Certifique-se de que a lâmina está alinhada com a parte central do eixo do motor.
2. Bloqueie a lâmina com um bloco de madeira. Prenda a arruela de pressão e aperte o parafuso e a arruela com um binário de 23-28 Nm.

1. Faça rodar a lâmina com a mão de modo a assegurar-se de que roda livremente.

ATENÇÃO: Use luvas resistentes.

A lâmina é muito afiada e pode facilmente provocar cortes.

1. Ligue o produto para testar a lâmina. Se a lâmina não estiver corretamente ligada, o produto vibra ou o resultado de corte não é satisfatório.

Resolução de problemas

Bateria

LED na bateria Avarias	possíveis Procedimento possível
LED verde intermitente	Bateria com tensão baixa Carregue a bateria. Consulte o capítulo a bateria na páginha 506.	Carregar
LED na bateria Avarias possíveis Procedimento possível
LED deerro intermiten- te	Bateria refraca Carregue a bateria. ConsuIte o capítulo Bateria na pagina 510
	Temperatura no ambiente de trava-lho demasiado alta/baixa	Utilize a bateria a temperatas entre -10 °C e 40 °C.
	Sobretensão Verificque se a tension da	rede eletrica corresponde à指示a na etiqueta de tipo no produits.
		Retire a bateria do carregarador da bateria. Aguarde 5segundos e tente carregar a bateria novamente. Se o problema persistir,contacte uma oficina au- torizada.
LED deerro ligado Diferência elevada entre celulas (1 V) Contaceuma oficina autorizada.

Carregador da bateria

LED no_carregar da bateria	Avarias possíveis Procedimento possevel
LED deerro intermi- tente	Temperatura no ambiente de tra- balho demasiado alta/baixaUtilize o carregar da bateria em ambientes com tem- peraturas entre 5 °C e 40 °C.
LED deerro ligado Co	tacte uma oficina autorizada

Painel de controlo

Teclado:C原标题 deerro(número de inter-mitências)	Avarias possíveis Ação possível
LED deerro inter-mitente	3 Motor sobrecarregado Aumente a altitude de corte.	Consulte De-finir a altitude de corte na pagina 505.
	5 A velocidade do motor desce demasiado e o motor para
	10 Controlo do motor demasiado quando	Desligue o motor e aguarde até arrefecer
	2 A lâmina está blocqueada Para fazer um arranque	accidental, rode a chave de segurar para a posicao 0, retire a bateria e agarde pelo menos 5segundos. Certifique-se de que a lâminaconsegue rodar livramente. Se o problema persistir, contacte uma-oficina autorizada
	9 Bateria comerro ou sem sinal Coloque a bateria no	produito corretamente e examine o conector da bateria. Se o LED deerro da bateria ficar inter-mitente.Consulte Bateria na pagina 505.
O produits para 8 Bateria fraça Carregue a bateria. Consulte	Carregar a bateria na pagina 506.
0 Avaria do conectorda bateria Examinar o conectorda bateria
Outros erros Se ocerorem及其他 errors, rode a chave de segurar para a posicao 0, retire a bateria econtacte uma-oficina autorizada.

Transporte, armazenamento e eliminação

Introdução

ATENÇÃO: Para evitar um arranque acidental durante o transporte, rode a chave de segurança para a posição "0", retire a bateria e aguarde pelo menos 5 segundos.

1. Desaperte os manípulos inferiores.
2. Desloque os botões para a extremidade inferior das ranhuras, dos lados esquerdo e direito do produto.

1. Dobre a barra do guiador para a frente.

1. Retire o coletor de relva.

Transporte

• Os requisitos da legislação sobre mercadorias perigosas aplicam-se às baterias de iões de lítio incluídas.
• Para um transporte comercial, é necessário cumprir os requisitos especiais na embalagem e nas etiquetas.
• Quando preparar o produto para transporte, certifique-se de que cumpre os regulamentos sobre mercadorias perigosas. Podem aplicar-se normas locais.
• Retire sempre a bateria para transporte.
• Coloque fita adesiva nos conectores da bateria e certifique-se de que a bateria não pode mover-se durante o transporte.
• Prenda o produto durante o transporte.

Armazenamento

• Retire sempre a bateria durante o armazenamento.
• Para evitar acidentes, certifique-se de que a bateria não está ligada ao produto durante o armazenamento.
• Armazene o carregador da bateria apenas em espaços interiores secos.
• Armazene a bateria e o carregador da bateria num local seco, sem humidade nem gelo.
• Desligue a bateria do carregador da bateria durante o armazenamento.
• Não armazene a bateria num local onde possa haver eletricidade estática. Não armazene a bateria numa caixa metálica.
• Armazene a bateria num local onde a temperatura varie entre 5°C e 25°C e onde não fique exposta à luz solar.
• Armazene o carregador da bateria num local onde a temperatura varie entre 5°C e 45°C e onde não fique exposto à luz solar.
• Antes de armazenar a bateria durante longos períodos de tempo, certifique-se de que está carregada a 30-50%.
• Mantenha o produto, a bateria e o carregador de bateria num local fechado à chave, fora do alcance de crianças e de pessoas não autorizadas.
• Antes de armazenar o produto durante longos períodos de tempo, limpe-o e efetue uma manutenção completa do mesmo.

Eliminação

Os símbolos no produto ou na respetiva embalagem indicam que este produto não deve ser tratado como um resíduo doméstico. Tem de ser enviado para uma estação de reciclagem adequada para a recuperação de equipamentos elétricos e eletrónicos.

Ao garantir que este produto é tratado corretamente, pode ajudar a neutralizar o potencial impacto negativo sobre o meio ambiente e as pessoas, que de outra forma pode resultar da gestão incorreta dos resíduos deste produto. Para informações mais detalhadas sobre

a reciclagem deste produto, contacte o seu município, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o produto.

Especificações técnicas Especificações técnicas

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Motor de corte
Tipo de motor BLDC (sem escova)	36V	BLDC (sem escova)36V	BLDC (sem escova)36V
Velocidade do motor - SavE, rpm 2600 2600	2600
Velocidade do motor - nominal, rpm 3000 3000	3000
Velocidade do motor - cargo elevada, rpm 3500	3500 3500
Potência do motor - max. kW 0,96 0,96 1,05
Potência do motor - nominal, kW 0,75 0,75 0,9
Motor direto
Potência do motor - nominal, kW N/A 0,25 0,25	25
Velocidade de autodeslokação, km/h N/A 3,0-4,5 3,0-4,5	4,5 3,0-4,5
Nieves de regulação de velocidade N/A 4 4
Peso
Peso sem bateria, kg 24	26	28
Bateria
Tipo de bateria	Gama de equipa-mentationa bateria daHusqvarna	Gama de equipa-mentationa bateria daHusqvarna	Gama de equipa-mentationa bateria daHusqvarna
Tempo de operação da bateria
Tempo de operação da bateria, min., (opera-ção livre) com SavE ativado, com uma bateria de 5,2 Ah (Bli200) da Husqvarna.	43	43	32
Tempo de operação da bateria, min., (opera-ção livre) com modo normal ativado, com uma bateria de 5,2 Ah (Bli200) da Husqvarna.	30	30	20
	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	iVX/LC 353iV
Emissões de ruído58
Nível de potência sonora, dB(A) medidos 94	94 97
Nível de potência sonora, garantido LWA dB (A)	95 95 98
Níveis acústicos59
Nível de pressão sonora ao;nível do ouvido do utilizador, dB (A)	82 82 86
Níveis de vibração60
Punho, m/s2	0,42 0,42 2,64
Equipamento de corte
Altura de corte, mm 20-75 mm 20-75 mm 20-75 mm	mm
Largura de corte, cm 47 47 53
Lâmina padrão Recolher 5905934-10 Recolher	5905934-10 Recolher	5940757-10
Acessório da lâmina Trituração	5907010-10	Trituração5907010-10	Trituração5950072-10
Capacidade do coletor de relva, litres 55 55 60

Dados de Frequência de rádio para Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Banda de frequência, GHz 2.4-2.4835	2.4-2.4835 2.4-2.4835
Potência de saía, max. dBm 4	4	4

Baterias aprovasadas Tipo	Capacidade	da ba- teria, Ah	Tensão, V	Peso, kg
BLi20 lôes de litio 4,0	36	2,6/1,2
BLi30 lôes de litio 7,7	36	4,2/1,9
BLi200	lôes de litio 5,2	36	2,8/1,3
BLi300	lôes de litio 9,4	36	4,1/1,9

Carregadores aprovados para as baterias especialicas, BLi	Tensão de entra- da, V	Frequência, Hz Potência, W
QC80 100-240 50-60 80
QC80F 12 0 80
QC250 100-240 50-60 250
QC330 100-240 50-60 330
QC500 100-240 50-60 500

Declaração CE de conformidade

Declaração CE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: [phone], declara que o corta-relva Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX de 2018 e dos anos posteriores cumpre as disposições constantes na DIRETIVA DO CONSELHO:

• de 8 de junho de 2011 relativa à "restrição do uso de determinadas substâncias perigosas" 2011/65/UE de 17 de maio de 2006 "referente a máquinas" 2006/42/CE
• de 8 de maio de 2000 "referente a emissões de ruído para o ambiente" 2000/14/CE

Para mais informações sobre as emissões de ruído, consulte a secção Especificações na página 513

Foram respeitadas as seguintes normas:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Salvo indicação em contrário, as normas acima são as versões publicadas mais recentes.

Entidade competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, que verifica a conformidade de acordo com o Anexo VI da Diretiva 2000/14/CE.

Huskvarna, 2020-04-22

Claes Losdal, Chefe de Desenvolvimento/Produtos de Jardinagem (representante autorizado da Husqvarna AB e responsável pela documentação e técnica)

Marcas comerciais registadas

Aulary e os logótipos Bluetooth® são marcas comerciais registadas propriedade da Bluetooth SIG, Inc. e qualquer utilização de tais marcas pela Husqvarna é feita mediante licença.

CUPRINS

Introducere. 517

Siguranta 520

Asamblarea. 529

Functionarea. 530

Întreținerea. 535

Depanarea. 536

Transportul, depozitarea și eliminarea. 538

Date tehnice. 539

Declarație de conformitate CE. 542
