Typ produktu	Elektryczna kosiarka akumulatorowa bezprzewodowa
Marka	Husqvarna
Model	LC 247iX
Waga (bez akumulatora)	24 kg
Zasilanie	Akumulator litowo-jonowy Husqvarna 36 V (nie dołączony)
Typ silnika	BLDC (bezszczotkowy), 36 V
Prędkość silnika (nominalna)	3000 obr/min
Prędkość silnika (SavE)	2600 obr/min
Szerokość koszenia	Nieokreślona (szacunkowo ~46-48 cm)
Regulacja wysokości koszenia	6 poziomów (centralna)
Funkcja oszczędzania energii	SavE, aktywowana dedykowanym przyciskiem
Funkcja wysokiego obciążenia	Automatyczny wzrost obrotów przy wysokiej/mokrej trawie
Typ wyrzutu	Tylny (z koszem) lub mulczowanie (zestaw opcjonalny)
Łączność	Bluetooth® z aplikacją Husqvarna Connect
Panel sterowania	Z przyciskami START/STOP, SavE i wskaźnikiem akumulatora
Bezpieczeństwo	Uchwyt hamulca silnika, blokada rozruchu, klucz bezpieczeństwa, osłona tnąca
Stopień ochrony	IPX1 (chroniony przed kroplami wody)
Poziom mocy akustycznej (gwarantowany)	95 dB(A)
Poziom ciśnienia akustycznego przy uchu	82 dB(A)
Konserwacja	Czyszczenie bez wody, ostrzenie/wymiana ostrza, regularna kontrola
Części zamienne i naprawialność	Używać tylko części Husqvarna; naprawy w autoryzowanym serwisie
Informacje ogólne	Zgodny z CE, RCM (Australia/NZ); zastrzeżony znak towarowy Bluetooth®

Często zadawane pytania - LC 247iX HUSQVARNA

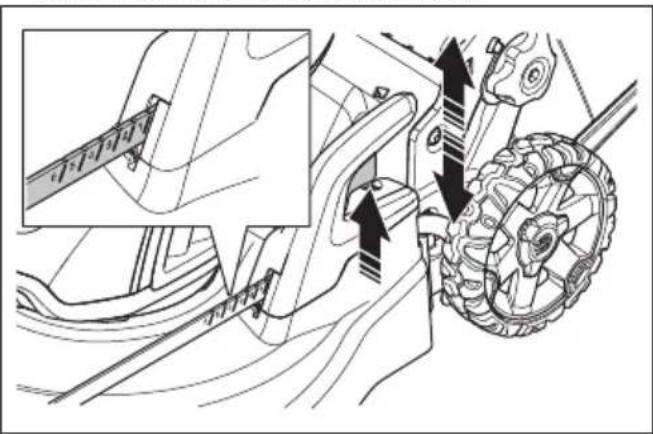

Jak wyregulować wysokość koszenia w modelu LC 247iX?

Wysokość koszenia reguluje się na 6 poziomach za pomocą centralnej dźwigni. Opuść dźwignię, aby zmniejszyć wysokość, podnieś, aby ją zwiększyć. Nie ustawiaj zbyt nisko, aby ostrze nie dotykało podłoża.

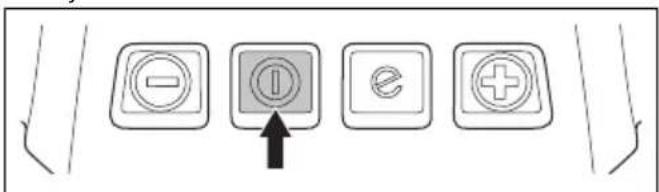

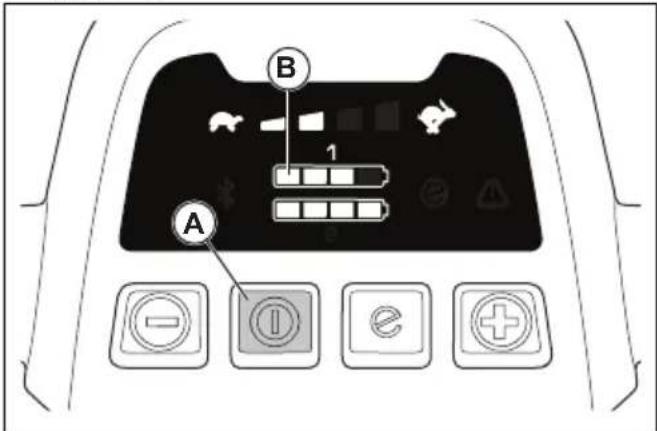

Jak uruchomić kosiarkę Husqvarna LC 247iX?

Otwórz pokrywę akumulatora, włóż naładowany akumulator, przekręć klucz bezpieczeństwa na 1. Stań za produktem, naciśnij przycisk ON/OFF, zwolnij blokadę rozruchu i pchnij uchwyt hamulca silnika w kierunku kierownicy.

Jaka jest żywotność baterii w modelu LC 247iX?

Przy akumulatorze Husqvarna 5,2 Ah (Bli200) czas pracy wynosi około 30 minut w trybie standardowym i 43 minuty przy włączonej funkcji SavE.

Jak korzystać z funkcji mulczowania (rozdrabniania)?

Zdejmij kosz na trawę i zamontuj zatyczkę rozdrabniacza (zestaw opcjonalny) w kanale wyrzutowym. Wymień standardowe ostrze na ostrze rozdrabniacza dołączone do zestawu. Trawa zostanie drobno rozdrobniona i rozłożona na trawniku jako nawóz.

Co zrobić, gdy kosiarka zatrzyma się podczas pracy?

Sprawdź poziom naładowania akumulatora (w razie potrzeby naładuj). Skonsultuj kody błędów na panelu sterowania: 3 mignięcia = przeciążenie (zwiększ wysokość koszenia), 5 = zbyt niska prędkość silnika, 2 = zablokowane ostrze. Postępuj zgodnie z zaleceniami w instrukcji.

Jak czyścić kosiarkę LC 247iX?

Czyść elementy plastikowe suchą, czystą szmatką. Nie używaj wody ani myjki ciśnieniowej. Użyj szczotki do usunięcia liści i trawy. Czyść zaciski akumulatora sprężonym powietrzem lub suchą szmatką.

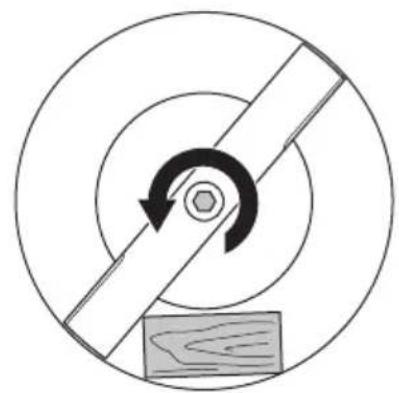

Jak wymienić ostrze tnące?

Przed jakąkolwiek interwencją wyjmij klucz bezpieczeństwa i akumulator. Zablokuj ostrze drewnianym klockiem, odkręć śrubę. Wymień ostrze, orientując ostrze w kierunku osłony tnącej. Dokręć śrubę momentem 23-28 Nm.

Czy LC 247iX jest kompatybilna z aplikacją Husqvarna Connect?

Tak, jest wyposażona w technologię Bluetooth®. Pobierz aplikację Husqvarna Connect, aby uzyskać szczegółowe informacje o produkcie, porady dotyczące konserwacji i zarejestrować swój produkt.

Jak przechowywać kosiarkę zimą?

Wyjmij akumulator i naładuj go do 30-50%. Przechowuj produkt, akumulator i ładowarkę w suchym, zamkniętym miejscu, chronionym przed mrozem. Idealna temperatura: 5-25°C dla akumulatora, 5-45°C dla ładowarki.

Jakie są główne zasady bezpieczeństwa dla LC 247iX?

Przeczytaj instrukcję przed użyciem. Noś zamknięte buty i długie spodnie. Zachowaj odległość od osób i zwierząt. Nie koś na zboczach >15° (szacunkowo). Wyłącz silnik przed jakąkolwiek regulacją. Użyj klucza bezpieczeństwa, aby uniknąć przypadkowego uruchomienia.

INSTRUKCJA OBSŁUGI LC 247iX HUSQVARNA

PL Instrukcja obsługi

PT Manual do utilizador

RO Instrucțiuni de utilizare

RU Руководство по эксплуатации

SK Návod na obsluhu

Ostrzeżenia, uwagi i notatki służą jako

wskazanie na szczególnie ważne części instrukcji.

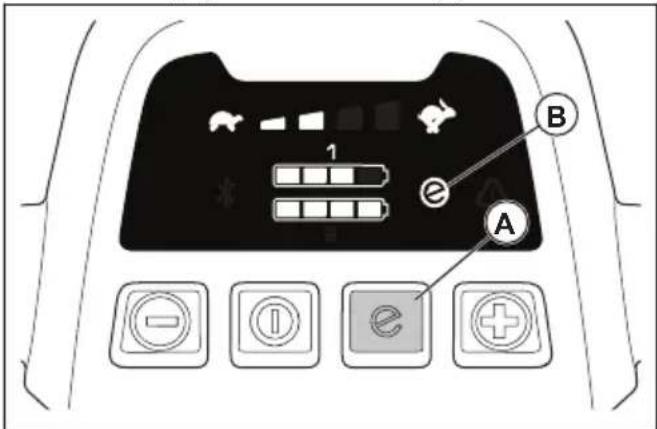

Korzystanie z funkcji

Urządzenie posiada funkcję oszczędzania energii akumulatora (), która zapewnia dłuższy czas pracy akumulatora.

1. Aby rozpocząć korzystanie z funkcji, naciśnij przycisk (A). Na wyświetlaczu pojawi się symbol (B).
2. Aby przerwać korzystanie z funkcji, naciśnij przycisk ponownie. Na wyświetlaczu zniknie symbol (B).

Funkcja jest automatycznie wyłączana, jeśli warunki powierzchni wymagają większej mocy. Korzystanie z funkcji zostanie automatycznie wznowione, gdy warunki powierzchni na to pozwolą.

Funkcja dużego obciążenia

Gdy produkt tnie wysoką lub mokrą trawę, silnik automatycznie zwiększa liczbę obrotów. Gdy duża moc nie jest potrzebna, silnik wraca do standardowego trybu.

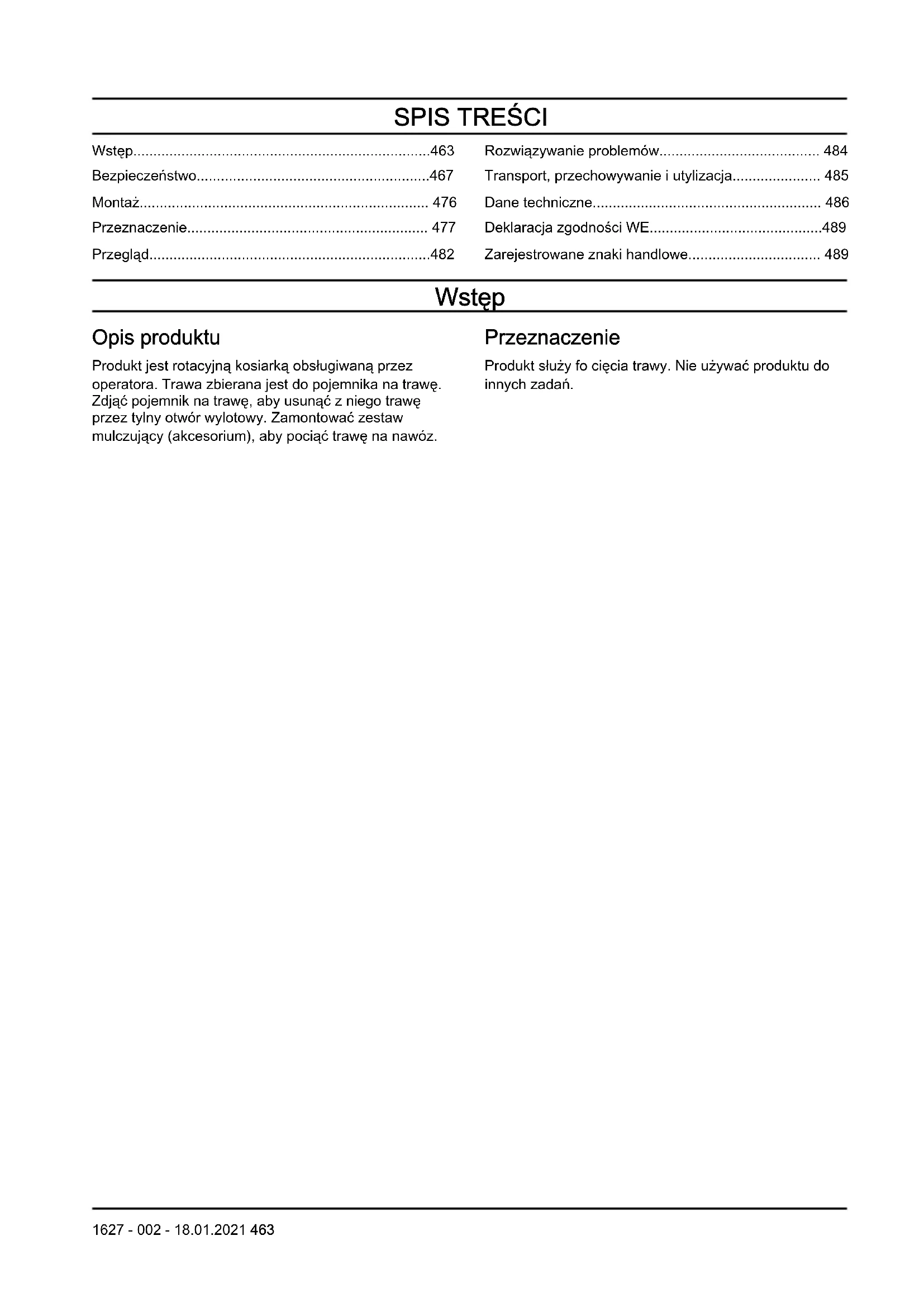

Rozwiązywanie problemów 484

Transport, przechowywanie i utylizacja 485

Dane techniczne 486

Deklaracja zgodności WE 489

Zarejestrowane znaki handlowe 489

Wstęp

Opis produktu

Produkt jest rotacyjną kosiarką obsługiwaną przez operatora. Trawa zbierana jest do pojemnika na trawę. Zdjąć pojemnik na trawę, aby usunąć z niego trawę przez tylny otwór wylotowy. Zamontować zestaw mulczujący (akcesorium), aby pociąć trawę na nawóz.

Przeznaczenie

Produkt służy do cięcia trawy. Nie używać produktu do innych zadań.

1. Panel sterowania
2. Uchwyt hamulca silnika
3. Opóźniacz rozruchu
4. Pojemnik na trawę
5. Pokrywa tylna
6. Klucz bezpieczeństwa
7. Pokrętło uchwytu
8. Pokrywa akumulatora
9. Regulator wysokości koszenia
10. Przycisk wł./wył.

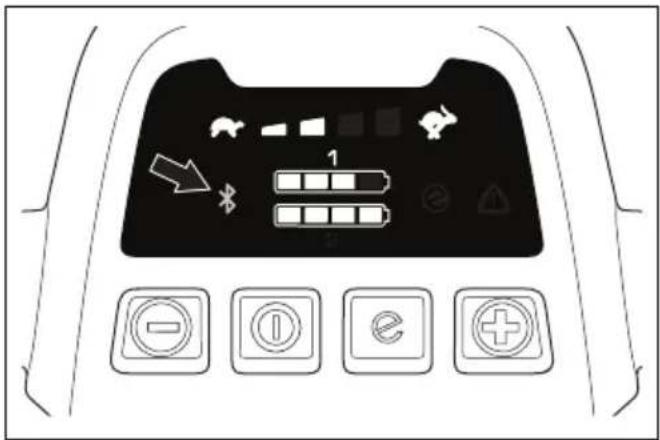

11. Wskaźnik bezprzewodowej technologii Bluetooth®
12. Przycisk SavE
13. Wskaźnik SavE
14. Wskaźnik akumulatora
15. Wskaźnik poziomu prędkości (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Przycisk zmniejszania prędkości (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Przycisk zwiększania prędkości (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Dioda LED błędu
19. Osłona modułu tnącego
20. Instrukcja obsługi
21. Tabliczka znamionowa
22. Dźwignia napędu (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Ładowarka akumulatora (akcesorium)
24. Akumulator (akcesorium)

Symbole znajdujące się na produkcie

OSTRZEŻENIE! Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi.

Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.

Należy uważać na odrzucane i rykoszetujące przedmioty.

Ostrzeżenie: Należy trzymać stopy z dala od obracającego się ostrza.

Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych.

Przed rozpoczęciem czynności naprawczych lub konserwacyjnych należy wyjąć kluczyk bezpieczeństwa.

Chroń przed deszczem.

Tego produktu ani opakowania nie należy traktować jak odpady domowe. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Produkt jest zgodny z odpowiednimi dyrektywami WE.

Produkt jest zgodny z odpowiednimi dyrektywami Euroazjatyckiej Unii Celnej.

Produkt jest zgodny z odpowiednimi dyrektywami UkrSEPRO.

Produkt jest zgodny z odpowiednimi dyrektywami RCM. Dotyczy wyłącznie AU/NZ.

Emisje hałasu do środowiska zgodnie z dyrektywą europejską 2000/14/EC i przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Dane dotyczące emisji hałasu można znaleźć na etykiecie maszyny oraz w rozdziale „Dane techniczne”.

IPX1

Produkt jest zabezpieczony przy部分地区.

dsk Wt./WYt., poluzować opóźniacz rozruchu i popchnąć dźwignię hamulca silnika w dół.

Zwolnić uchwyt hamulca silnika, aby zatrzymać.

Wolno

Prędko

Kod do przyszkanowania

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach.

Ręce i stopy należy trzymać z dala od obracających się ostrzy.

Odpowiedzialność za produkt

Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.
• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.
• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.
• Produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Produkt ten może być niebezpieczny w przypadku nieprawidłowego użytkowania i niedochowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć. - Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka

poważnych lub śmiertelnych obrażeń.

• Zawsze zachowywać ostrożność i kierować się rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.
• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.
• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.
• Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy prawa lokalnego mogą narzucić ograniczenia dotyczące wieku operatora urządzenia
• Należy zawsze kontrolować osobę o ograniczonych zdolnościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd. - Nie stosować uszkodzonego produktu. - Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeśli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.

Bezpieczeństwo.

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.
• Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny

zachować bezpieczną odległość od maszyny.

• Nigdy nie należy używać produktu w niesprzyjających warunkach, np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.
• Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwić bezpieczną obsługę maszyny.
• Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody. Koszenie trawy na pochyłościach może być bezpieczne. Nie kosić trawy na bardzo stromych zboczach. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.
• Zachować szczególną ostrożność podczas zmiany kierunku jazdy na zboczach.

Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza. - Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

Pracuj bezpiecznie

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań. Stosować środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 471. - Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii. - Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem. - Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały

prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

• Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenia ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.
• Jeśli ostrze uderzy w jakikolwiek obiekt lub wystąpią wibracje, należy natychmiast wyłączyć maszynę. Wyłącz silnik, przekręć kluczyk bezpieczeństwa do położenia „0” i wyjmij akumulator. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.
• Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas przycinania.
• Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić

się, że ostrza nie uderzają w podłoże lub inne przedmioty.

Podczas obsługi maszyny zawsze należy stać za nią. - Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży. - Nie przechylać produktu, kiedy uruchomiony jest silnik. - Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu. - Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, przekręcić kluczyk bezpieczeństwa do położenia „0” i wyjąć akumulator. - Nie należy poruszać się do tyłu podczas obsługi maszyny. - Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik. - Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny

zawsze należy poruszać się chodem.

• Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.
• Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

Instrukcje bezpieczeństwa dotyczące obsługi

Środki ochrony osobistej

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.
• Należy używać mocnego, przyczepnego obuwia ochronnego lub obuwia roboczego. Nie należy używać

otwartego obuwia lub chodzić boso.

Stosować wytrzymałe, długie spodnie. - W razie potrzeby, na przykład podczas mocowania, badania lub czyszczenia narzędzi tnących, stosować rękawice ochronne.

Zespoły zabezpieczające na urządzeniu

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.
• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna.

Sprawdzanie osłony modułu tnącego

Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia.

Kluczyk bezpieczeństwa

Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik, aby przeprowadzić kontrolę kluczyka bezpieczeństwa.
• Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie 1.

Uchwyt hamulca silnika

Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu

uchwytu hamulca silnika następuje wyłączenie silnika.

Aby przeprowadzić kontrolę hamulca silnika, należy uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika.

Sprawdzanie zabezpieczenia przed niepożądanym uruchomieniem

Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono uruchomieniu silnika.

1. Pchnąć dźwignię hamulca silnika w stronę drążka sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.
2. Popchnąć zabezpieczenie przed niepożądanym uruchomieniem na zewnątrz.

1. Zwolnić zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się co do swojego położenia wyjściowego.

Zasady bezpieczeństwa związane z akumulatorem

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów. - Nie korzystać z baterii jednorazowego użytku.

• Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.
• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.
• Akumulator należy chronić przed deszczem i wodą.
• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.
• Nie próbować rozbierać ani rozbijać akumulatora.
• Jeśli dojdzie do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.
• Akumulator należy używać w zakresie temperatur od -10°C do 40°C.
• Do czyszczenia akumulatora ani ładowarki nie należy

używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 482.

• Nie należy używać wadliwego ani uszkodzonego akumulatora.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria.

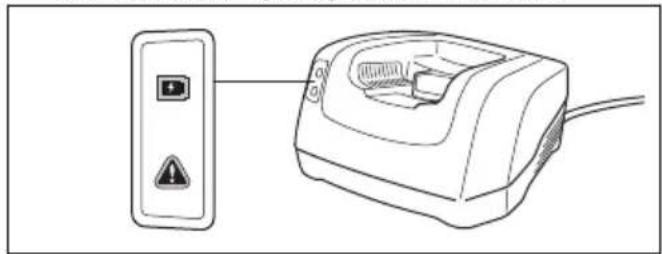

Zasady bezpieczeństwa w czasie obsługi ładowarki

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna. - Istnieje ryzyko porażenia prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

• Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.
• Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.
• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć za przewód. Uważać, aby przewód zasilający i przedłużacze nie stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.
• Do czyszczenia ładowarki nie należy używać wody.
• Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadających odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją związane z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.
• Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.
• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.
• Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.
• Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Aby zapobiec przypadkowemu włączeniu w trakcie prac konserwacyjnych, należy przekręcić kluczyk bezpieczeństwa w położenie „0" i wyjąć akumulator. Przed rozpoczęciem prac konserwacyjnych odczekać co najmniej 5 s.
• Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu. Więcej informacji można uzyskać w

najbliższym punkcie serwisowym.

• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi. Większe i bardziej skomplikowane prace muszą być wykonywane w autoryzowanym punkcie serwisowym. Podczas obsługi osprzętu tnącego należy zakładać specjalistyczne rękawice. Ostrze jest bardzo ostre i można łatwo doprowadzić do skaleczenia.
• Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.
• Regularnie oddawać urządzenia do

autoryzowanego punktu serwisowego w celu ich kontroli i dokonania koniecznych regulacji lub napraw.

• Wymienić uszkodzone, zużyte lub zniszczone części.
• Należy zachować ostrożność podczas instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia. Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby nieupoważnione nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki.

Montaż

Wstęp

OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział dotyczący bezpieczeństwa.

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie montażu, należy przekręcić kluczyk zabezpieczający w położenie "O", wyjąć akumulator i odczekać przynajmniej 5 s.

Regulacja uchwytu

1. Poluzować dolne pokrętła.
2. Przesunąć pokrętła do dolnych końców rowków po lewej i prawej stronie produktu.

1. Ustawić wysokość uchwytu w jednej z 2 dostępnych pozycji.
2. Przesunąć pokrętła w górę w kierunku uchwytu aż do zatrzaśnięcia.

1. Dokręcić do końca pokrętła.

Montaż pojemnika na trawę

1. Przymocować ramę pojemnika na trawę do worka na trawę tak, aby sztywna część worka znajdowała się na dole. Upewnić się, że uchwyt ramy znajduje się na górze worka na trawę.

1. Zamocować dolną część ramy pojemnika na trawę w rowku na spodzie pojemnika na trawę.
2. Przymocować worek do ramy pojemnika na trawę za pomocą zacisków.

1. Umieścić tylną osłonę.
2. Zamocować zbiornik na trawę do górnej krawędzi obudowy.
3. Włożyć dolną część pojemnika na trawę do kanału otworu wylotowego trawy.

Montaż wkładki mulczującej (akcesorium)

1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.
2. Zamontować wkładkę rozdrabniającą w kanale otworu wylotowego.

1. Wymienić ostrze na ostrze mulczujące, dostarczane w zestawie do mulczowania. Patrz Demontaż i wymiana ostrza na stronie 483.

Przeznaczenia

Wstęp

OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne.

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobierz aplikację Husqvarna Connect na swoim urządzeniu mobilnym.
2. Zarejestruj się w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Informacje o technologii Bluetooth® (LC 247iX, LC 347iVX, LC 353iVX)

Bezprzewodowa technologia Bluetooth®

Symbol bezprzewodowej technologii Bluetooth® pojawia się po podłączeniu urządzenia mobilnego do produktu.

Ustawienie kosiarki w pozycji roboczej

1. Złóż uchwyt do pozycji pionowej.

1. Przesuń pokrętła w górę w kierunku uchwytu aż do zatrzaśnięcia.

1. Dokręć do końca pokrętła.

Regulacja wysokości koszenia

Można ustawiać 6 różnych wysokości koszenia.

1. Przesunąć dźwignię wysokości koszenia w dół w celu zmniejszenia wysokości koszenia.
2. Przesunąć dźwignię wysokości koszenia do góry w celu zwiększenia wysokości koszenia.

UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa.

Akumulator

OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem Rozdział dotyczący bezpieczeństwa. Należy również przeczytać uważnie instrukcję obsługi dołączoną do akumulatora i ładowarki.

Stan akumulatora

Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne problemy. Stan naładowania akumulatora jest wyświetlany przez 5 s po wyłączeniu urządzenia lub po naciśnięciu przycisku wskaźnika akumulatora. W przypadku wystąpienia błędu włączy się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 484

Diody LED Stan akumulatora
Świecz.si噙iszystkie dio- dy LED.	W pełni naładowany (75- 100%).
Świecz.si噙 diody LED 1, LED 2, LED 3.	Poziom naładowania aku- mulatora 50-75%.
Świecz.si噙 diody LED 1, LED 2.	Poziom naładowania aku- mulatora 25-50%.
Świeci噙 dioda LED 1. Poziom naładowania aku- mulatora: 0-25%.
Miga dioda LED 1. Akumulator rozȩadowsany. Naładuj akumulator.

Ładowanie akumulatora

Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%.

Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej.

Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego ładowarki do gniazda ładowarki.
2. Podłączyć drugi koniec przewodu zasilającego ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błysnie jeden raz na zielono.

1. Włóż akumulator do ładowarki. Kiedy akumulator jest prawidłowo podłączony do ładowarki, zaświeci się zielona dioda.

1. Akumulator jest całkowicie naładowany, gdy włączą się wszystkie diody. Akumulator należy ładować przez maks. 24 godziny.
2. Aby odłączyć ładowarkę od gniazda sieciowego, należy ciągnąć za wtyczkę, a nie za przewód.
3. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora

Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce.

Wyświetlacz LED Stan ladowania
Miga dioda LED 1. 0–25%
Dioda LED 1 Świeci, a dio-da LED 2 miga.	25–50%
Diody LED 1 i LED 2 Świeca, a dioda LED 3 mi-ga.	50–75%
Diody LED 1, LED 2 i LED 3 Świeca, a dioda LED 4 miga.	75–100%
Świecz diody LED 1, LED 2, LED 3 i LED 4	Akumulator calkowicie na-ladowany

Uruchamianie produktu

1. Otworzyć pokrywę akumulatora.
2. Umieścić naładowany akumulator w 1 z uchwytów akumulatora. Aby zapewnić dłuższy czas pracy, należy umieścić dodatkowy naładowany akumulator w drugim uchwycie akumulatora.
3. Obrócić kluczyk bezpieczeństwa do położenia 1.

1. Należy pozostawać za maszyną.
2. Nacisnąć przycisk wł./wył. (A) na panelu sterowania. Włączy się wyświetlacz. Wskaźnik akumulatora (B) wskazuje stan naładowania 2 akumulatorów. Numer aktualnie działającego akumulatora jest wyświetlany obok wskaźnika akumulatora. W modelach LC 347iV, LC 347iVX, LC 353iV, LC 353iVX na wyświetlaczu widoczna jest równik ustawiona prędkość.

1. Poluzować opóźniacz rozruchu.

1. Pchnąć dźwignię hamulca silnika w stronę drążka sterującego.

Korzystanie z napędu kół LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

Pociągnąć dźwignię napędu w kierunku drążka sterującego, aby włączyć napęd.

• Za pomocą przycisków + i - na panelu sterowania ustawić prędkość jazdy na jednym z 4 poziomów.

• Zwolnić dźwignię napędu, aby odłączyć napęd, na przykład w sytuacji zbliżania się do przeszkody.

Korzystanie z funkcji

Urządzenie wyposażone jest w funkcję oszczędzania akumulatora, która zapewnia dłuższy czas pracy.

1. Aby uruchomić funkcję, należy nacisnąć przycisk (A). Na wyświetlaczu pojawi się symbol (B).
2. Ponowne naciśnięcie przycisku wyłącza funkcję. Symbol (B) przestaje być wyświetlany.

Funkcja zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej

mocy. Funkcja ponownie uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli.

Funkcja dużego obciążenia

Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. Silnik powróci do trybu standardowego, gdy wysokie obciążenie nie będzie już potrzebne.

Zatrzymywanie urządzenia

Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 10 min. Przed pozostawieniem produktu poza zasięgiem wzroku zawsze należy ustawić kluczyk bezpieczeństwa w położeniu 0.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca silnika.

1. Nacisnąć przycisk wł./wył. na panelu sterowania. Wszystkie diody LED i symbole przestaną być wyświetlane.

1. Otworzyć pokrywę wakumulatoria i obrócić kluczyk bezpieczeństwa w położenie „0".

1. Aby wyjąć akumulator, nacisnąć 2 przyciski zwalniające i go wciągnąć.

1. Jeżeli poziom naładowania akumulatora jest niski, należy go naładować. Aby uzyskać więcej informacji, patrz Ładowanie akumulatora na stronie 479.

Uzyskiwanie dobrych rezultatów

Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierówne rezultaty, a ścinana powierzchnia zostaje. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione. - Nie należy kosić więcej niż 1/3 długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy jechać powoli i ściąć dwukrotnie. Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.

Koszenie trawy bez pojemnika na trawę i przystawki mulczującej

• Unieść tylną pokrywę i wyjąć pojemnik na trawę.
• Jeżeli zamontowana jest przystawka mulczująca lub nóż mulczujący, należy je wymontować.
• Przed przystąpieniem do używania urządzenia należy zamknąć tylną pokrywę.

W trakcie pracy urządzenia ścięta trawa jest wyrzucana pod tylną pokrywę.

Przegląd

Wstęp

OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym,

Poproś sprzedawcę o informację na temat najbliższego autoryzowanego punktu serwisowego.

Plan konserwacji

Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie.

W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Instrukcji bezpieczeństwa dotyczącej obsługi na stronie 471.

	Kañde użycle	Co mie-sić	Cosezon
Przemrowadzenia ogólnego przyglądu X
Wyczyszczelenie maszyny X
Sprawdzić zabeepieczenersie przydnożdanym uruchomieniem.* X
Sprawdzić,czy urȩźdenia zabeepieczajść są sprawne.* X
Kontrola osprzejtu tnęcego X
Sprawdzić oslońe pięcía.* X
Sprawdzić uchwyt hamulca silnika.* X
Sprawdzić,czy przycisk Wł./WYŁ. dane za poprawnie i jest sprawny. X
Sprawdzić akumulator pod kątem uszkodzen. X
Sprawdzić naładowanie akumulatora. X
Sprawdzić,czy przyciski zwalniajność akumulator dzialaja prawność oraz czy blokuja go na!");X
Sprawdzić,czy ladowarka nie jest uszkodzona oraz czy dane za sprawłowowo. X
Sprawdzić polączenia poviedźny akumulatorem a urȩźdeniem. Sprawdzić rów-nież polączenia poviedźny akumulatorem a ladowarka.			X

Przegląd ogólny

• Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.
• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu.

Czyszczenie produktu

• Plastikowe części należy czyścić czystą, suchą ściereczką.
• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.
• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.
• Nie polewać silnika bezpośrednio wodą.
• W celu usunięcia liści, trawy i brudu należy użyć szczotki.

Czyszczenie akumulatora i ładowarki

UWAGA: Do czyszczenia akumulatora ani ładowarki nie używać wody.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.

Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką. Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką.

Kontrola osprzętu tnącego

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia, należy przekręcić kluczyk zabezpieczający do położenia 0, wyjąć akumulator i odczekać przynajmniej 5 s.

OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.
2. Obejrzeć ostrze i upewnić się, że nie jest uszkodzone lub stępione.

Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze nadaje się do naostrzenia czy wymiany.

Demontaż i wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

1. Wymontować śrubę ostrza.
2. Zdjąć ostrze.
3. Skontrolować wspornik ostrza oraz śrubę ostrza pod kątem uszkodzeń.
4. Skontrolować wał silnika, aby upewnić się, że nie jest zgięty.
5. Podczas mocowania nowego ostrza należy skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego.

1. Upewnić się, że ostrze jest wyrównane względem środka wału silnika.
2. Zablokować ostrze przy użyciu drewnianego bloku. Zamocować podkładkę sprężynującą i dokręcić śrubę oraz podkładkę momentem dokręcania wynoszącym 23-28 Nm.

1. Obracać ostrzem za pomocą ręki i sprawdzić, czy obraca się swobodnie.

OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Uruchomić maszynę w celu przetestowania ostrza. Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające.

Rozwiązywanie problemów

Akumulator

Dioda na akumulatorze	Mоžliwe usterki Moźliwe działania
Miga zielona dioda Napięcie akumulatora jest niskie Naładuj akumulator. Patrz Ładowanie akumulatora na stronie 479.
Miga dioda będu Akumuator jest sławny Naładuj akumulator. Patrz Akumulator na stronie 484.
Temperatura środkowska pracy jest zbyt wysoka lub zbyt niska	Akumulator sąna uzytkować w zakresie tempe-ratur od -10°C do 40°C.
Przejcie Sprawdzić,czy napiȩcie sieciowe jest takie, jak podano na tabliczce znamionowej na urzysteniu.
			Akumulator naleź wygrać z打交道i. OdczekAACs5s i spróbowAAC ponownie naładowAAC akumulator. Ješli problem utrzymiJE sie, skont⁺towACSi z autoryzowanym punktem serwisowym.
Dioda będu jest wą- czona	Zbyt wysoka现阶段a między ogniewmi (1 V).	Skont⁺towACSi z autoryzowanym punktem ser- wiswym.

Ładowarka

Dioda na Ładowarce M裨zliwe usterki Mnólwe dzialania
Miga dioda blędu Tem peratura środkowiska pracy jest zbyt wysoka lub zbyt niska	Ładowarkę akumulatoradoğan użytkować w zakresie temperatur od 5°C do 40°C.
Dioda blȩdu jest wączona
	Skont⁺tatóć są z autoryzowanym punktem serwioso⁻wym

Panel kontrolny

Klawiatura Kod blędu	(liczba błysków)	Możliwe usterki Możliwe dzialania
Miga dioda LED blȩdu	3 Silnik jest przyłąźony. Zȩkszyść wysokość koszenia.	Patrz
	5 Prędkość obrotowa silnika spada zbyt mocno i silnik wy-)acja są.	Regulacja wysokość koszenia na stronie 478.
	10 Sterownik silnika jest zbyt go-)czy.	Wydędźć silnik i poczekość, są ostygniie.
	2 Ostrze jest zablokowane Aby uniknécie niedzamierzonoideo uruchomienia,NSEZY przyȩkręcić kluczymi zabeepieczajacy w połowuminium 0, wyjać akumu-lator i odczekość przyznajmiej 5 s. Upew-)cie są, są ostrze sąsi swobodnie obracć. Jeśli problem utrzymuju są skontaktowy są z autoryzowanym punktem serwisownym.
	9 Będ akumulatora ub brak sygnalu z akumulatora	Prawidławowo umieść akumulator w urza-dzeniu i sprawdzić zȩcie akumulatora. Jeśli miga dioda blȩdu na akumulatorze. Patrz Akumulator na stronie 478.
Urzadzenia wyl)—za są.	8 Akumulator jest sąby Nałowaduj akumulator. Patrz	Ładowanie akumulatora na stronie 479.
	0 Będ z)—ca akumulatora Sprawdzić z)—cie akumulatora.
Inne bl)—dy W przy)—padyku wystapienia innego blȩdu obrácić kluczymi bezpiecznych do połowuminium 0, wyjać akumulator i skonsultowej są z autoryzowanym warsztatem ob)—technicznej.

Transport, przechowywanie i utylizacja

Wstęp

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu, należy przekręcić kluczyk zabezpieczający w położenie "0", wyjąć akumulator i odczekać co najmniej 5 s.

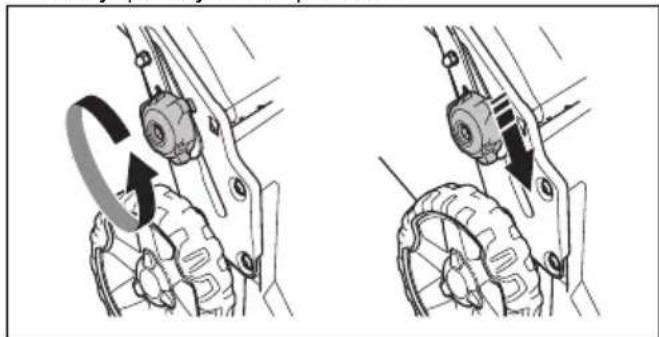

Ustawianie produktu w pozycji transportowej

1. Poluzować dolne pokrętła.
2. Przesunąć pokrętła do dolnych końców rowków po lewej i prawej stronie produktu.

3. Złowić rączkę do przodu.

4. Wymontować pojemnik na trawę.

Transport

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo-jonowych.
• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach. W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy. Zawsze wyjmować akumulator na czas transportu.
• Na złączach akumulatora należy przykleić [coś], aby upewnić się, że akumulator nie przemieszcza się w trakcie transportu. W trakcie transportu urządzenie należy zamocować.

Przechowywanie

Zawsze wyjmować akumulator do przechowania. - Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.
• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.
• Na czas przechowywania odłączyć akumulator od ładowarki.
• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.
• Akumulator należy przechowywać w temperaturze od 5°C do 25°C, w suchym miejscu, przed działaniem promieni słonecznych.
• Ładowarkę należy przechowywać w temperaturze od 5°C do 45°C, w suchym miejscu, osłoniętym przed działaniem promieni słonecznych.
• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30% - 50%.
• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.
• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd.

Utylizacja

Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych.

Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktuj się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony.

Dane techniczne

Dane techniczne

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	8iVX/LC 353iV
Napęd noźy
	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Typ silnika BLDC (bezszczotko-	wy) 36 V	BLDC (bezszczotko-	BLDC (bezszczotko-
Prędkość silnika - SavE, obr/min 2600 2600	2600
Prȩdkość silnika - nominalna, obr/min 3000 3000	3000 3000
Prȩdkość silnika - duje obciązenia, obr/min 3500 3500 3500	3500 3500 3500
Moc silnika - maks., kW 0,96 0,96 1,05
Moc silnika - nominalna, kW 0,75 0,75 0,9
Silnik napędowy
Moc silnika - nominalna, kW ND. 0,25 0,25
Prȩdkość chodu, km/h ND. 3,0-4,5 3,0-4,5
Pozimiy regulacje prȩdkości ND. 4 4
Waga
Ciezar bez akumulatora (kg) 24 26 28
Akumulator
Typ akumulatora	Akumulatory z serii Husqvarna	Akumulatory z serii Husqvarna	Akumulatory z serii Husqvarna
Czas przy akumulatorze
Czas przy akumulatora, min. (swobodna praca) z aktywną funkacja SavE, z Jednym akumulatorem Husqvarna 5,2 Ah (Bli200).	43 43 32
Czas przy akumulatora, min. (swobodna praca) w trybie standardowym, z Jednym akumulatorem Husqvarna 5,2 Ah (Bli200).	30 30 20
Poziom haasu 55
Zmierzy ony poziom mocy akustycznej, w dB(A)	94 94 97
Poziom goływość, gwarantOWana moc akus-tyczna [LwA dB(A)]	95 95 98
Pozymiy goływość 56
Poziom ci内分泌ia akustycznégo przy uchu operatoria, dB(A)	82 82 86
Pozimiy wibraci 57
Uchwyt, m/s2	0,42 0,42 2,64
Osprzęttnący
	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	iVX/LC 353iV
Wysokość koszenia, mm 20-75 mm 20-75 mm	20-75 mm
Szerokość koszenia, cm 47 47 53
Standardowe ostrze Zbierajuće	5905934-10	Zbierajuće 5905934-10	Zbierajuće 5940757-10
Dodatkowe ostrze Mulczujuće	5907010-10	Mulczujuće 5907010-10	Mulczujuće 5950072-10
Pojemnosć zbiornika na trawe, l 55 55 60

Dane częstotliwość radiowej dla Bluetooth®	LC 247iX LC 347iVX LC	353iVX
Zakres czȩstotliwość, GHz 2,4-2,4835	2,4-2,4835 2,4-2,4835
Moc wyjsciowa, maks., dBm 4 4 4

Zatwierdzone akumulatory Typ	Pojemność akumu-latora, Ah	Napiȩcie, V	Masa, funty/kg
BLi20	Litowo-jonowy	4,0	36
BLi30	Litowo-jonowy	7,7	36
BLi200	Litowo-jonowy	5,2	36
BLi300	Litowo-jonowy	9,4	36

Zatwierdzone Ładowarki obstruguje okreslone akumula-tory, BLi	Napiȩcie wejs-ciorewe, V	Czȩstotliwość, Hz	Moc, W
QC80	100-240	50-60	80
QC80F	12	0	80
QC250	100-240	50-60	250
QC330	100-240	50-60	330
QC500	100-240	50-60	500

Deklaracja zgodności WE

Deklaracja zgodności WE

Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], oświadcza, że kosiarka Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX, począwszy od roku 2018, jest zgodna z przepisami zawartymi w DYREKTYWIE RADY:

• z dnia 8 czerwca 2011 roku, „dotyczącej ograniczenia użycia niektórych substancji niebezpiecznych" 2011/65/UE.
• dyrektywie maszynowej 2006/42/WE z 17 maja 2006 r.
• z 8 maja 2000 roku, „dotyczącej emisji hałasu do otoczenia" 2000/14/WE

Informacje dotyczące emisji hałasu podano w rozdziale Dane techniczne na stronie 486.

Zastosowano następujące normy:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Jeśli nie podano inaczej, wymienione powyżej normy to najnowsze opublikowane wersje.

Jednostka notyfikowana: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala przeprowadziła ocenę zgodności według załącznika VI dyrektywy 2000/14/WE.

Huskvarna, 2020-04-22

Claes Losdal, menedżer ds. rozwoju produktów ogrodowych (autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną)

Zarejestrowane znaki handlowe

Nazwa handlowa Bluetooth® i logo są zastrzeżonymi znakami towarowymi stanowiącymi własność Bluetooth SIG, Inc. Każde wykorzystanie takich znaków przez Husqvarna odbywa się w ramach umowy licencyjnej.

Wprowadzenie. 490

Bezpieczeństwo 494

Montaż. 503

Działanie. 504

Konserwacja 509

Rozwiązywanie problemów 510

Korzystanie z funkcji
