Produkto tipas	Belaidė elektrinė vejapjovė su akumuliatoriumi
Prekės ženklas	Husqvarna
Modelis	LC 247iX
Svoris (be akumuliatoriaus)	24 kg
Maitinimas	Husqvarna 36 V ličio jonų akumuliatorius (neįtrauktas)
Variklio tipas	BLDC (be šepetėlių), 36 V
Vardinis variklio greitis	3000 aps./min.
Variklio greitis (SavE)	2600 aps./min.
Pjovimo plotis	Nenurodyta (numatoma ~46-48 cm)
Pjovimo aukščio reguliavimas	6 lygiai (centralizuotas)
Energijos taupymo funkcija	SavE, įjungiama specialiu mygtuku
Didelės apkrovos funkcija	Automatinis greičio didinimas aukštoje/šlapioje žolėje
Išmetimo tipas	Galinis (su kolektoriumi) arba mulčiavimas (pasirinktinis rinkinys)
Ryšys	Bluetooth® su Husqvarna Connect programėle
Valdymo pultas	Su ON/OFF, SavE mygtukais ir akumuliatoriaus indikatoriumi
Sauga	Variklio stabdžio rankena, paleidimo blokavimas, saugos raktas, pjovimo gaubtas
Apsaugos klasė	IPX1 (apsaugotas nuo vandens lašų)
Garantuotas garso galios lygis	95 dB(A)
Garso slėgio lygis prie ausies	82 dB(A)
Priežiūra	Valymas be vandens, peilių galandimas/keitimas, reguliari patikra
Atsarginės dalys ir remontas	Naudoti tik Husqvarna dalis; remontą atlieka įgaliotas centras
Bendra informacija	Atitinka CE, RCM (Australija/NZ); Bluetooth® prekės ženklas registruotas

Dažnai užduodami klausimai - LC 247iX HUSQVARNA

Kaip sureguliuoti pjovimo aukštį ant LC 247iX?

Pjovimo aukštis reguliuojamas 6 lygiais naudojant centrinę svirtį. Nuleiskite svirtį, kad sumažintumėte aukštį, pakelkite, kad padidintumėte. Nereguliuokite per žemai, kad peilis nesišlietų į žemę.

Kaip užvesti Husqvarna LC 247iX vejapjovę?

Atidarykite akumuliatoriaus dangtelį, įdėkite įkrautą akumuliatorių, pasukite saugos raktą į 1 padėtį. Atsistokite už gaminio, paspauskite ON/OFF mygtuką, atleiskite paleidimo blokavimą ir patraukite variklio stabdžio rankeną link vairo.

Kokia yra akumuliatoriaus veikimo trukmė ant LC 247iX?

Su Husqvarna 5,2 Ah (Bli200) akumuliatoriumi veikimo trukmė yra apie 30 minučių standartiniu režimu ir 43 minutės su įjungta SavE funkcija.

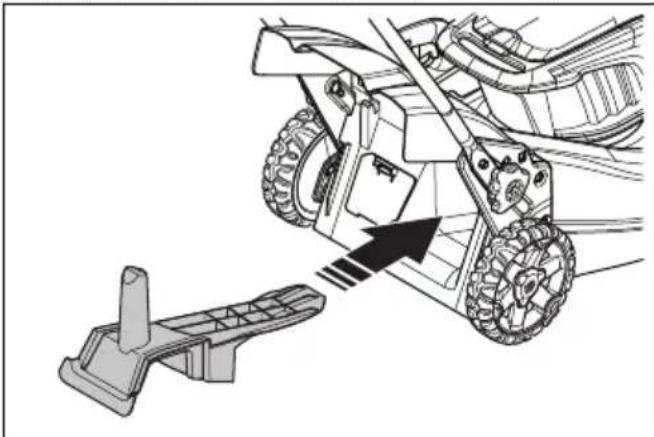

Kaip naudoti mulčiavimo (smulkinimo) funkciją?

Nuimkite žolės surinktuvą ir įstatykite smulkintuvo užtūrą (pasirinktinis rinkinys) į išmetimo kanalą. Pakeiskite standartinį peilį smulkintuvo peiliu, pateiktu rinkinyje. Žolė bus smulkiai sumalta ir paskirstyta ant vejos kaip trąša.

Ką daryti, jei vejapjovė sustoja naudojimo metu?

Patikrinkite akumuliatoriaus lygį (jei reikia, įkraukite). Peržiūrėkite klaidų kodus valdymo pulte: 3 mirksėjimai = perkrova (padidinkite pjovimo aukštį), 5 = per mažas variklio greitis, 2 = užstrigęs peilis. Atlikite instrukcijoje rekomenduojamus veiksmus.

Kaip išvalyti LC 247iX vejapjovę?

Plastikines dalis valykite sausa ir švaria šluoste. Nenaudokite vandens ar aukšto slėgio valiklio. Šepetėliu pašalinkite lapus ir žolę. Akumuliatoriaus gnybtus valykite suspaustu oru arba sausa šluoste.

Kaip pakeisti pjovimo peilį?

Prieš bet kokius veiksmus išimkite saugos raktą ir akumuliatorių. Užblokuokite peilį mediniu bloku, atsukite varžtą. Pakeiskite peilį, nukreipdami ašmenį į pjovimo gaubto pusę. Priveržkite varžtą 23-28 Nm sukimo momentu.

Ar LC 247iX yra suderinama su Husqvarna Connect programa?

Taip, ji turi Bluetooth® technologiją. Atsisiųskite Husqvarna Connect programėlę, kad gautumėte išsamią produkto informaciją, priežiūros patarimus ir užregistruotumėte savo gaminį.

Kaip laikyti vejapjovę žiemą?

Išimkite akumuliatorių ir įkraukite jį nuo 30% iki 50%. Laikykite gaminį, akumuliatorių ir įkroviklį sausoje, užrakintoje, nuo šalčio apsaugotoje vietoje. Ideali temperatūra: akumuliatoriui 5-25°C, įkrovikliui 5-45°C.

Kokie yra pagrindiniai LC 247iX saugos reikalavimai?

Prieš naudojimą perskaitykite instrukciją. Dėvėkite uždarus batus ir ilgas kelnes. Laikykite žmones ir gyvūnus atokiai. Nepjaukite ant šlaitų, didesnių nei 15° (apytiksliai). Prieš bet kokį reguliavimą išjunkite variklį. Naudokite saugos raktą, kad išvengtumėte atsitiktinio paleidimo.

NAUDOJIMO INSTRUKCIJA LC 247iX HUSQVARNA

LT Operatoriaus vadovas

LV Lietošanas pamācība

Transportavimas, saugojimas ir utilizavimas. 382

Surinkimas 373

Techniniai duomenys. 384

Naudojimas. 375

EB atitikties deklaracija 386

Techninė priežiūra 379

Registruotieji prekiniai ženklai 386

Įvadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Numatytasis naudojimas

Gaminį naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

1. Valdymo skydelis
2. Variklio stabdymo rankena
3. Apsauga nuo netyčinio paleidimo
4. Žolės rinktuvas
5. Galinis dangtis
6. Apsauginis raktelis
7. Rankenėlė
8. Akumuliatoriaus gaubtas
9. Pjovimo aukščio valdiklis

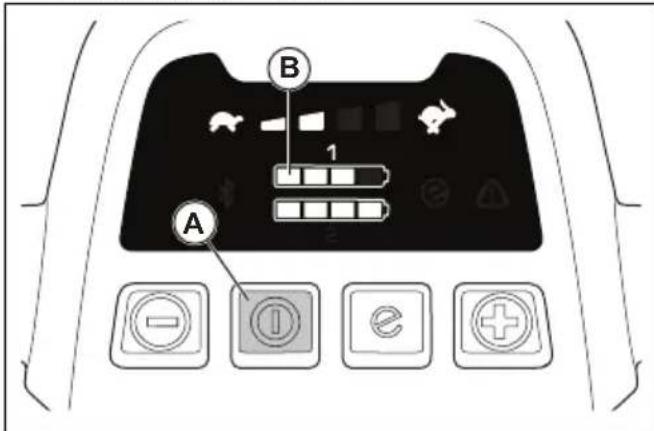

10. ĮJUNGIMO / IŠJUNGIMO mygtukas

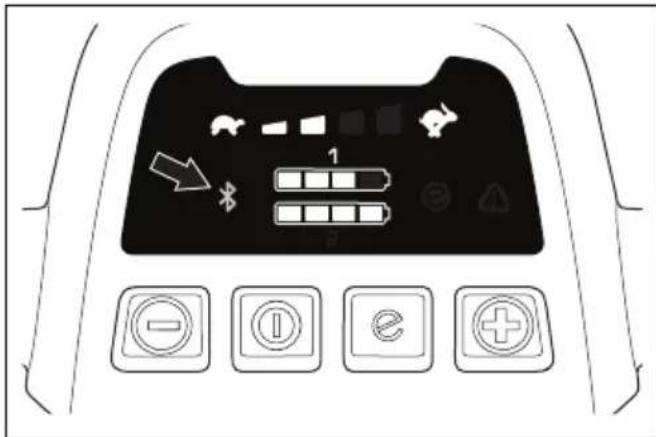

11. Bluetooth® belaidžio ryšio technologijos indikatorius

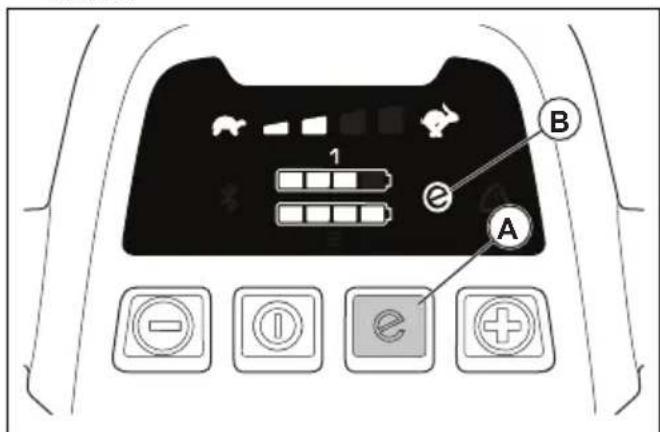

12. „SavE“ mygtukas
13. „SavE“ indikatorius
14. Akumuliatoriaus indikatorius
15. Greičio indikatorius (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
16. Greičio mažinimo mygtukas (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
17. Greičio didinimo mygtukas (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
18. Klaidos diodas
19. Pjovimo gaubtas
20. Naudojimo instrukcija
21. Nominaliųjų parametrų plokštelė

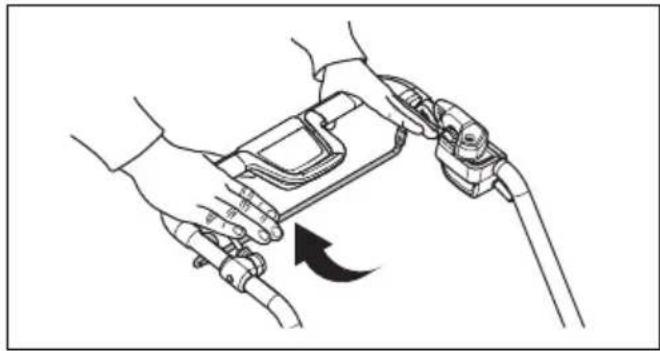

22. Pavaros rankena (LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)
23. Akumuliatoriaus įkroviklis (priedas)
24. Akumuliatorius (priedas)

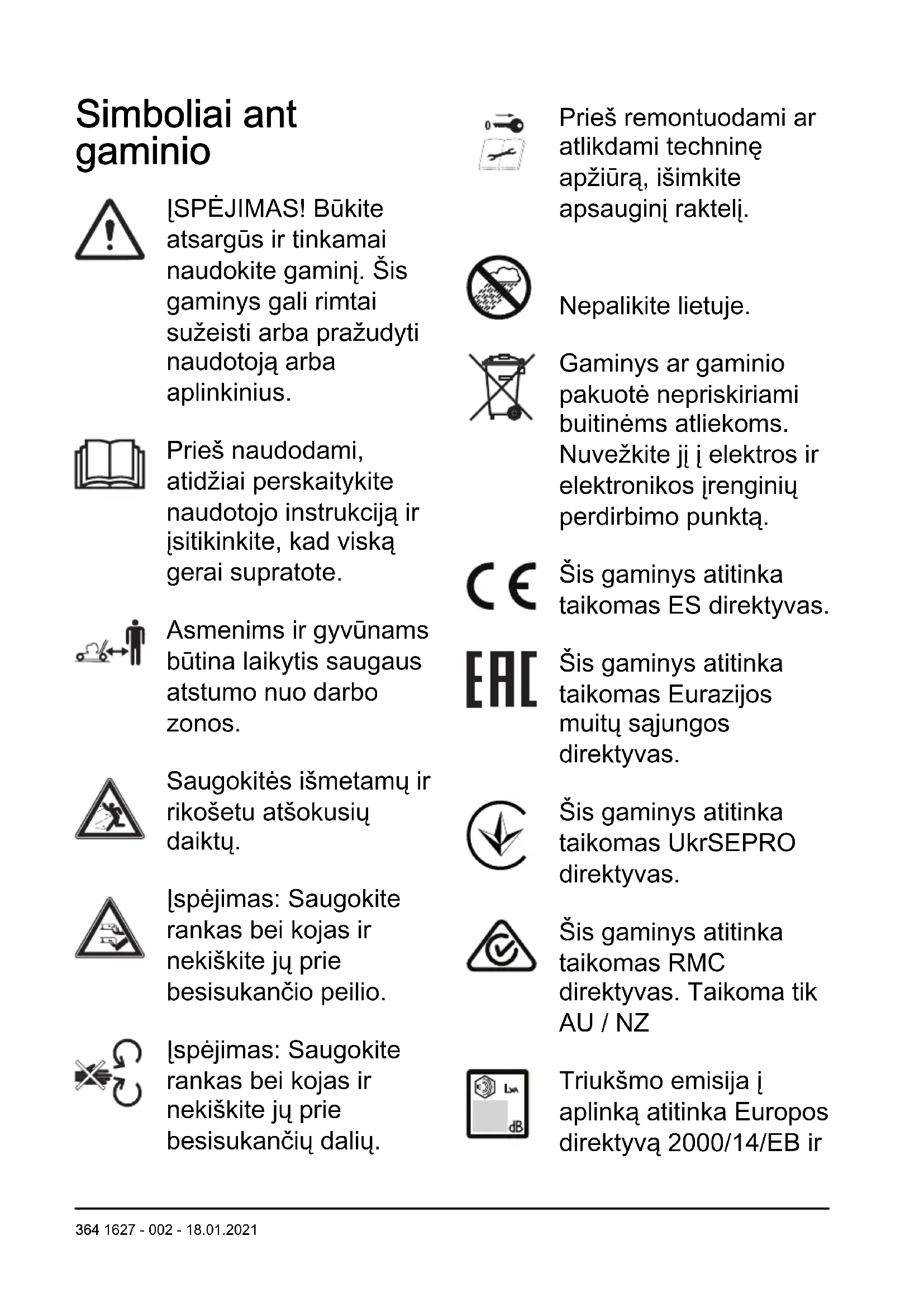

Simboliai ant gaminio

ĮSPĖJIMAS! Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote.

Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Įspėjimas: saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

Įspėjimas: saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

Prieš remontuodami ar atlikdami techninę apžiūrą, išimkite apsauginį raktelį.

Nepalikite lietuje.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą.

Šis gaminys atitinka taikomas ES direktyvas.

Šis gaminys atitinka taikomas Eurazijos muitų sąjungos direktyvas.

Šis gaminys atitinka taikomas UkrSEPRO direktyvas.

Šis gaminys atitinka taikomas RMC direktyvas. Taikoma tik AU / NZ

Triukšmo emisija į aplinką atitinka Europos direktyvą 2000/14/EB ir

Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Triukšmo emisijos duomenys nurodyti įrenginio etiketėje ir skyriuje „Techniniai duomenys“.

IPX1 Gaminys apsaugotas nuo lašėjimo.

Kad išvengtumėte netyčinio paleidimo, nuspauskite variklio stabdymo rankeną.

Norėdami sustabdyti, atleiskite variklio stabdymo rankeną.

Lėtai

Greitai

Nuskaitomas kodas

Pasižymėkite: kiti ant gaminio esantys simboliai (lipdukai) yra naudojami pagal kai kurių rinkų sertifikavimo reikalavimus.

Etiketė ant gaminio

Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą; gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirti atkreipti

dėmesį į ypač svarbias instrukcijos dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirties arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą, jei nesilaikoma naudotojo instrukcijose pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite

saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkites atsargiai ir vadovaukites sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atsitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas. Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.
• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiems su instrukcijomis, naudotis

įrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.

• Visada prižiūrėkite gaminį naudojantį fizinę ar protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti.

Sauga darbo vietoje

ĮSPĖJIMAS: prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai. - Saugokitės asmenų, daiktų ir tam tikrų situacijų, kurios gali neleisti saugiai naudoti gaminio. - Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos. Gali būti pavojinga pjauti žolę įkalnėse. Nepjaukite pernelyg stačiuose šlaituose. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°. - Būkite ypač atsargūs keisdami judėjimo kryptį ant kalno šlaitų. Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn. - Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

ĮSPĖJIMAS: prieš naudodami gaminį,

perskaitykite toliau esančius įspėjimus.

Gaminį naudokite tik vejai žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti. - Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 369. - Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju. - Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. Į gaminį patekus vandens, padidėja elektros smūgio pavojus. - Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti. Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins. - Jei peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Išjunkite variklį, pasukite apsauginį raktelį į

padėtį „0“ ir išimkite akumuliatorių. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

• Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokio kito daikto.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gaminį traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jei reikia pakelti gaminį, pirmiausia išjunkite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių.
• Naudodami gaminį neikite atgal.

Veždami įrenginį per zonas be žolės, pvz., žvyro, akmenų ir asfalto takelius, sustabdykite variklį. Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite. Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Niekada nereguliuokite varikliui veikiant. Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

Asmeninės apsauginės priemonės

ĮSPĖJIMAS: prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą. Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

ĮSPĖJIMAS: prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikrą.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamo sužeidimų pavojų. Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Apsauginis raktelis

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia

akumuliatorių, kuris tiekia varikliui energiją.

Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį. - Jei apsauginis raktelis veikia tinkamai, variklį galima paleisti tik pasukus raktelį į padėtį „1“.

Variklio stabdymo rankena

Variklio stabdymo rankena sustabdo variklį. Atleidus variklio stabdymo rankeną variklis sustoja.

Norėdami patikrinti variklio stabdį, paleiskite variklį ir atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“

techninės priežiūros atstovas sureguliuotų variklio stabdį.

Apsaugos nuo netyčinio užvedimo patikrinimas

Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.
2. Išstumkite apsaugą nuo netyčinio užvedimo.

1. Atleiskite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji grįžta į savo pradinę padėtį.

Akumuliatoriaus naudojimo sauga

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Kaip susiję su „Husqvarna“ gaminiais: maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Nenaudokite neįkraunamų akumuliatorių.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.
• Neikiškite objektų į akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.
• Akumuliatorių naudokite nuo -10 °C iki 40 °C temperatūroje.
• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas psl. 380
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

Įkroviklio sauga

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

„Husqvarna“ pakaitiniams akumuliatoriams įkrauti naudokite tik QC akumuliatorių įkroviklius. - Elektros smūgio ar trumpojo jungimo pavojus. Neikiškite objektų į įkroviklio oro angas.

Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Nuolat patikrinkite akumuliatoriaus įkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.
• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu

atveju įkrovikliu gali imti tekėti elektros srovė.

• Nevalykite akumuliatoriaus įkroviklio vandeniu.
• Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.
• Akumuliatorių įkrovikliu nekraukite neįkraunamų akumuliatorių.
• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite įkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus įkroviklio.
• Įkraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo

saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Priežiūros saugos instrukcijos

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.
• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus. Profesionalius remonto darbus leiskite atlikti patvirtintam techninės priežiūros atstovui. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.
• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus.

Sudėtingesnius darbus turi atlikti patvirtintas techninės priežiūros atstovas.

• Naudodami pjovimo įrangą, mūvėkite storas darbo pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios. Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti reikiamus nustatymo ir remonto darbus.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.
• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.
• Kai nenaudojate, laikykite gaminį, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

Įvadas

ĮSPĖJIMAS: Prieš surinkdami produktą, perskaitykite skyrių apie saugą.

ĮSPĖJIMAS: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį "O", išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Rankenos reguliavimas

1. Atsukite apatines rankenėles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nustatykite rankenos aukštį į vieną iš dviejų aukščio padėčių.
2. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

1. Iki galo priveržkite rankenėles.

Žolės rinktuvo montavimas

1. Įdėkite žolės rinktuvo rėmą į žolės krepšį taip, kad standi krepšio dalis būtų apačioje. Rėmo rankeną laikykite žolės krepšio viršuje.

1. Įstatykite žolės rinktuvo rėmo apatinę dalį į griovelį žolės rinktuvo apačioje.
2. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo fiksatoriais.

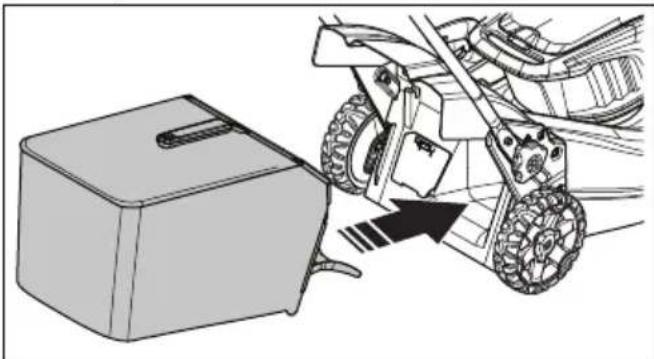

1. Pakelkite galinį dangtį.
2. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės krašto.
3. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo kanalą.

Mulčiavimo priedo montavimas (priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
2. Įstatykite mulčiavimo priedą į išmetimo kanalą.

1. Pakeiskite peilį mulčiavimo peiliu, pridedamu prie mulčiavimo rinkinio. Žr. Peilio išėmimas ir pakeitimas psl. 380.

Naudojimas

Įvadas

ĮSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiams papildomas funkcijas:

• Papildoma informacija apie gaminį.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Noredami pradėti naudoti „Husqvarna Connect“

1. Atsisiųskite „Husqvarna Connect“ programėlę į mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

„Bluetooth®“ informacija (LC 247iX, LC 347iVX, LC 353iVX)

„Bluetooth®“ belaidė technologija

„Bluetooth®“ belaidės technologijos simbolis įsižiebia, kai jūsų mobilusis įrenginys yra prijungtas prie gaminio.

Produkto paruošimas transportavimui

1. Atlenkite rankeną į viršų.

1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

1. Iki galo priveržkite rankenėles.

Pjovimo aukščio nustatymas

Galima nustatyti 6 pjovimo aukščio padėtis.

1. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį leiskite žemyn.
2. Kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį kelkite aukštyn.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Akumuliatorius

ĮSPĖJIMAS: Prieš naudodami akumuliatorių, perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatoriaus būsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 381

Šviesos diodai	Akumuliatoriaus büsena
Šviečia visi diodai Visiškai	jkrautas (75–100 %)
Šviečia 1, 2 ir 3 diodai Akumuliatorius	jkrautas 50–75 %
Šviečia 1, 2 diodai Akumuliatorius	jkrautas 25–50 %

Šviesos diodai Akumuliatoria	aus būsena
Šviečia 1 diodas Akumuliatorius	ikrautas 0-25 %
Mirksi 1 diodas Akumuliatorius	tuščias.ikraukite akumuliatoriu.

Akumuliatoriaus įkrovimas

Prieš naudodami pirmą kartą, įkraukite akumuliatorių. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pastaba: Akumuliatoriaus įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius neįkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradedamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus įkroviklio maitinimo laido galą prie akumuliatoriaus įkroviklio lizdo.
2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo laido galą prie įžeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai.

1. Įstatykite akumuliatorių į įkroviklį. Prijungus akumuliatorių prie akumuliatoriaus įkroviklio, įkroviklyje įsižiebia žalia lemputė.

1. Įsižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai įkrautas. Įkraukite akumuliatorių daugiausia 24 valandas.
2. Noredami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
3. Iš kroviklio išimkite akumuliatorių.

Akumuliatoriaus įkrovimo būsena

"Husqvarna" ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant įkrovimo lygio. Akumuliatorius nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo įkrovos, jei paliksite įkroviklyje.

LED ekranas lkrovimo būsena
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai jkrautas

Gaminio paleidimas

1. Atidarykite akumuliatoriaus gaubtą.
2. Įkrautą akumuliatorių įstatykite į vieną iš akumuliatoriaus laikiklių. Jei norėsite dirbti ilgiau, įstatykite antrą įkrautą akumuliatorių į kitą akumuliatoriaus laikiklį.
3. Pasukite apsauginį raktelį į padėtį "1".

1. Stovėkite už gaminio.
2. Valdymo skydelyje nuspauskite ĮJUNGIMO / IŠJUNGIMO mygtuką (A). Įsijungia ekranas. Akumuliatoriaus indikatorius (B) rodo dviejų akumuliatorių įkrovimo lygį. Veikiančio akumuliatoriaus numeris rodomas greta akumuliatoriaus indikatoriaus. LC 347iV, LC 347iVX, LC 353iV, LC 353iVX modelių ekrane taip pat rodomas nustatytas greitis.

1. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

Ratų pavaros naudojimas LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

• Patraukite pavaros rankeną link gaminio rankenos, kad įjungtumėte pavarą.

Nuspauskite valdymo skydelyje esančius mygtukus „+“ ir „–“, kad nustatytumėte vieną iš 4 važiavimo greičio lygių.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.

Funkcijos naudojimas

Gaminys turi akumuliatoriaus energijos taupymo funkciją (), kuri užtikrina ilgesnę veikimo trukmę.

1. Paspauskite mygtuką (A), kad paleistumėte funkciją. Ekrane atsiranda simbolis (B).
2. Paspauskite mygtuką dar kartą, kad sustabdytumėte funkciją. Simbolis (B) išnyksta iš ekrano.

Funkcija automatiškai sustabdoma, jei dėl žemės sąlygų reikalinga didesnė galia. Funkcija vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos.

Didelės apkrovos funkcija

Gaminiu pjaunant aukštą žolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu.

Gaminio sustabdymas

Gaminys sustabdomas automatiškai, jei nenaudojate jo 10 minučių. Prieš palikdami produktą neprižiūrimą, visada pasukite apsauginį raktelį į padėtį „0“.

1. Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną.

1. Valdymo skydelyje nuspauskite ĮJUNGIMO / IŠJUNGIMO mygtuką. Visi šviesos diodai ir simboliai ekrane išsijungia.

1. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį raktelį į padėtį „0“.

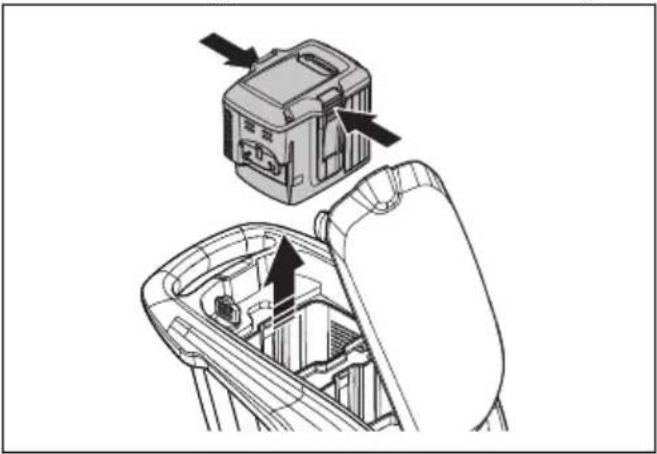

1. Norėdami išimti akumuliatorių, paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

1. Jei akumuliatoriaus įkrova žema, įkraukite jį. Daugiau informacijos žr. „Akumuliatoriaus įkrovimas“ psl. 376.

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atsipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atsipęs.

Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus. - Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

Žolės pjovimas nenaudojant žolės rinktuvo arba mulčiavimo priedo

• Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos. Prieš naudodami gaminį, uždarykite galinį gaubtą.

Kai naudojate gaminį, nupjauta žolė išmetama po galiniu dangčiu.

Techninė priežiūra

Įvadas

ĮSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės

priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Naudojimo saugos instrukcijos psl. 369.

	Kiekvie- nă kartă naudo- jant	Kiekvie- nă mè- nesi	Kas se- zona
Atlikti bendrajă apžiūră X
Nuvaltyi i'renginji X
Patikrinti apsaugă nuo netyčinio užvedimo * X
lsitikinti, kad gaminio saugos itaisai nepažeisti * X
Patikrinti p jovimo iranga X
Patikrinti p jovimo irangos gaubtă * X
Patikrinti variklio stabdymo rankenă * X
lsitikinti, kad tinkamai veikia ir nepažeistas lJUNGIMO / lŠJUNGIMO mygtukas X
	Kiekvie- nă karta naudo- jant	Kiekvie- nă mé- nesi	Kas se- zona
Patikrinti, ar nepažeistas akumuliatorius X
Patikrinti akumuliatoriaus jkrova X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu- liatorius užsifiksuoha gaminyje	X
Patikrinti, ar nepažeistas akumuliatoriaus jkroviklis, ir jsitikinti, kadjis veikia tin- kamai		X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtī tarp akumuliatoriaus ir akumuliatoriaus jkroviklio.			X

Bendroji apžiūra

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti.
• Įsitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniu patekus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti. Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Nepilkite vandens tiesiai ant variklio. Lapus, žolę ir purvą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas

PASTABA: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

Prieš jungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi. Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste. - Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklį švelnia ir sausa šluoste.

Pjovimo įrangos patikrinimas

ĮSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „O“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

ĮSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite

apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nesuskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pastaba: Pagaląstą peilį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio išėmimas ir pakeitimas

1. Užfiksuokite peilį medžio bloku.

1. Nusukite peilio tvirtinimo varžtą.
2. Nuimkite peilį.
3. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar jie nepažeisti.
4. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
5. Įdėję naują peilį, nukreipkite jo kampus pjovimo įrangos gaubto kryptimi.

1. Įsitikinkite, kad peilis sulygiuotas su variklio veleno centru.
2. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą su poveržle 23–28 Nm jėga.

1. Ranka pasukite peilį ir patikrinkite, ar jis laisvai sukasi.

ĮSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus LED Galimi gedimai Galima procedūra
MirksiŽalias LED indikatorius	Žema akumuliatoriaus jtampa lkarukite	akumuliatoriug. Žr. Akumuliatoriaus jkrovi-mas psl. 376
Mirksi klaidos LED indikatorius	Silpna akumuliatoriaus jkrova lkarukite	akumuliatoriug. Žr. Akumuliatorius psl. 381
	Darbo aplinkos temperatūra per aukšta arba per Žema	Akumuliatoriug naudokite nuo -10 °C iki 40 °C tem-peratūroje.
	Viršjtampis Patikrinkite, ar elektros tinklo jtampa atitinka taj, kuri yra nurodyta ant gaminio parametrug plokste-lès.
			Iš jkroviklio išimkite akumuliatoriug. Palaukite 5 se-kundes ir vél pabandykite jkrauti akumuliatoriu. Jeigu problema kartojasi, kreipkitës i igaliotaji techninës priežiūros atstova.
Šviečia klaidos LED indikatorius	Pernelyg didelis bloku skirtumas (1V)	Kreipkitës i patvirtinta techninës priežiūros atsto-va.

Akumuliatoriaus įkroviklis

Akumuliatoriaus jkro-viklio LED	Galimi gedimai Galima procedūra
Mirksi klaidos LED in-dikatorius	Darbo aplinkos temperatūra per aukšta arba per Žema	Akumuliatoriaus jkroviklj naudokite nuo 5 °C iki 40 °C temperatūroje.
Šviečia klaidos LED indikatorius		Kreipkitès i patvirtinta techninès priežiūros atstovç

Valdymo skydelis

Klaviatūrā Klaidos koidas (su-mirksèjimu skai-čius)		Galimi gedimai Galimi veiksmai
Mirksi klaidos dio-das	3 Variklis perkrautas	Padidinkite p jovimo aukšti. Žr.	Pjovimo
	5 Variklio greitis per	daug su-mažéja ir variklis sustoja	aukšćio nustatymas psl. 375.
	10 Per daug jkaitēs	variklio val-diklis	Išjunkite varikli ir palaukite, kol jis atvès
	2 Užblokuotas peilis	Kad išvengtuměte netyčinio paleidimo, pasukite apsauginj rakteli i padeti „0“, isimkite akumuliatorių ir palaukite ma-ziausiai 5 sekundes. [sitikinkite, kad pei-lis gali laisvai sukts. Jeigu problema kar-tojas, kreipkitës i igaliotaji techninës priežiūros atstovă.
	9 Akumuliatoriaus klaida arba néra akumuliatoriaus signalo	Tinkamai iystatkite akumuliatoriu i gaminj ir patikrinkite akumuliatoriaus jungti. Jei klaidos diodas akumuliatoriuje mirksi. Žr. Akumuliatorius psl. 376.
Gaminys sustoja 8 Silpna akumuliatoriaus		jkrova l Kraukite akumuliatoriu. Žr. Akumuliatoriaus jkrovimas psl. 376
		0 Akumuliatoriaus jungtgies gedi-mas		Patikrinkite akumuliatoriaus jungti
Kitos klaidos Jei ats	anda kitu klaidu, pasukite apsaugini rakteli i padeti „0“, isimkite akumuliatoriu i kreipki-tës i patvirtinta techninës priežiūros atstovă.

Transportavimas, saugojimas ir utilizavimas

Įvadas

ĮSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo transportavimo metu, pasukite apsauginį raktelį į padėtį „O“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Gaminio nustatymas į gabenimo padėtį

1. Atsukite apatines rankenas.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nulenkite rankeną pirmyn.

1. Išimkite žolės rinktuvą.

Transportavimas

• Dėl ličio jonų akumuliatorių taikomos pavojingų krovinių gabenimo taisyklės.
• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.
• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.
• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gaminį pritvirtinkite.

Saugojimas

• Saugojimo metu visuomet išimkite akumuliatorių.
• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius saugojimo metu nėra prijungtas prie gaminio.
• Akumuliatoriaus įkroviklį laikykite uždaroje ir sausoje aplinkoje.
• Akumuliatorių ir akumuliatoriaus įkroviklį laikykite sausoje ir šiltoje vietoje.
• Saugodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Akumuliatorių laikykite aplinkoje, kurios temperatūra yra nuo 5°C iki 25°C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Akumuliatoriaus įkroviklį laikykite aplinkoje, kurios temperatūra yra nuo 5°C iki 45°C ir kurios nepasiekia tiesioginiai saulės spinduliai. Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50%. Gaminį, akumuliatorių ir akumuliatoriaus įkroviklį laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys. Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuos elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.

Techniniai duomenys

Techniniai duomenys

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Peiliu variklis
Variklio tipas BLDC (be šepetěliu)	36 V	BLDC (be šepetěliu)36 V	BLDC (be šepetěliu)36 V
Variklio greitis - „SavE“, rpm 2 600 2 600 2 600
Variklio greitis - nominalus, rpm 3 000 3000 3	000
Variklio greitis - didelè apkrova, rpm 3 500 3	500 3 500
Variklio galingumas - maks., kW 0,96 0,96 1,05
Variklio galingumas - nominalus, kW 0,75 0,75 0,9	0,9
Pavaros variklis
Variklio galingumas - nominalus, kW Nèra 0,25	25 0,25
Savaeigis greitis, km/h Nèra 3,0-4,5 3,0-4,5
Greicio lygiai Nèra 4 4
Svoris
Svoris be akumuliatoriaus, kg 24	26	28
Akumuliatorius
Akumuliatoriaus tipas	„Husqvarna“ akumu-liatoriù serija	„Husqvarna“ akumu-liatoriù serija	„Husqvarna“ akumu-liatoriù serija
Akumuliatoriaus veikimo laikas
Akumuliatoriaus veikimo laikas, min, (laisva eiga) ijungus „SavE“ funkcija, su vienu „Husqvarna“ 5,2 Ah akumuliatorium (“Bli200”).	43	43	32
Akumuliatoriaus veikimo laikas, min, (laisva eiga) standartiniu režimu, su vienu „Husqvarna“ 5,2 Ah akumuliatoriumi (Bli200).	30	30	20
Skleidžiamas triukšmas 43
Garso stiprumo lygis, išmatuotas dB (A)	94	94	97
Garso galios lygis, garantuojamas LwA dB (A)	95	95	98
Garso lygiai 44
Naudotojoazzi veikiantis garso slëgis, dB (A)	82	82	86
Vibracijos lygis 45

43 Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (LwA) pagal EB direktyvą 2000/14/EB. 44 Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1,2 dB (A). 45 Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s² tipiška statistinė sklaida (standartinis nuokrypis). Vibracijos standartas EN 60335-2-77:2017, 20.105 skyrius

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
Rankena, m/s2	0,42 0,42 2,64
Pjovimo iranga
Pjovimo aukstis, mm 20-75 mm 20-75 mm 20-75 mm
Pjovimo plotis, cm 47 47 53
Peilio standartas Surinkimo	5905934-10	Surinkimo 5905934-10	Surinkimo 5940757-10
Peilio priedai Mulčiavimo	5907010-10	Mulčiavimo 5907010-10	Mulčiavimo 5950072-10
Žolès rinktuvo galia, litrais 55 55 60

"Bluetooth®" radijo dažnio duomenys	LC 247iX LC 347iVX LC 353iVX
Dažniu joustos, GHz 2,4-2,4835 2,4-2,	4835 2,4-2,4835
Išvesties galia, maks. dBm 4 4 4

Patvirtinti akumuliatorialia	Tipas	Akumuliatoriausalpa, Ah	ltampa, V	Svoris, svar. / kg
BLi20	Ličio jonu	4,0	36	2,6 /1,2
BLi30	Ličio jonu	7,7	36	4,2 / 1,9
BLi200	Ličio jonu	5,2	36	2,8 /1,3
BLi300	Ličio jonu	9,4	36	4,1 /1,9

Patvirtinti jkrovikliai nurodytiems akumulatoriams, BLi	lvado jtampa, V	Dažnis, Hz	Galia, W
QC80	100–240	50–60	80
QC80F	12	0	80
QC250	100–240	50–60	250
QC330	100–240	50–60	330
QC500	100–240	50–60	500

EB atitikties deklaracija

EB atitikties deklaracija

Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad vejapjovės Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX, pagamintos nuo 2018, atitinka TARYBOS DIREKTYVŲ reikalavimus:

2011 m. birželio 8 d. direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo; 2006 m. gegužės 17 d. Direktyvos 2006/42/EB dėl mašinų; 2000 m. gegužės 8 d. Direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

Daugiau informacijos apie triukšmo sklaidą žr. Techniniai duomenys psl. 384

Taikyti šie standartai:

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytų standartų versijos.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala atliko atitikties vertinimą pagal Direktyvos 2000/14/EB VI priedą.

Huskvarna, 2020-04-22

Claes Losdal, plėtros vadovas / sodo produktai (įgaliotasis „Husqvarna AB" atstovas, atsakingas už techninę dokumentaciją.)

Registruotieji prekių ženklai

Bluetooth® pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys Bluetooth SIG, Inc., ir „Husqvarna" juos naudoja pagal licenciją.

Satars

Įvadas 387

Sauga 391

Montavimas. 399

Naudojimas. 400

Priežiūra. 405

Problemų šalinimas. 406

Pervežimas, laikymas ir utilizavimas. 408

Techniniai duomenys. 409

EB atitikties deklaracija. 412

Registruotieji prekių ženklai 412

Įvadas
