KÄYTTÖOHJE LC 247iX HUSQVARNA

• Puhastage plastosi puhta ja kuiva lapiga.

) vastavalt EÜ direktiivile 2000/14/EÜ.

• -i sõnamärk ja logod on ettevõtte Bluetooth SIG, inc. registreeritud kaubamärgid ja ettevõte Husqvarna kasutab neid litsentsi alusel. 1627 - 002 - 18.01.2021 209Sisällys Johdanto p. 210
• Turvallisuus p. 214
• Asentaminen p. 221
• Käyttö p. 223
• Huolto p. 227
• Vianmääritys p. 228
• Kuljettaminen, säilyttäminen ja hävittäminen p. 230
• Tekniset tiedot p. 231
• EY-vaatimustenmukaisuusvakuutus p. 233
• Rekisteröidyt tavaramerkit Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheittotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste). Käyttötarkoitus Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin. 210 1627 - 002 - 18.01.2021Tuotteen kuvaus p. 233

2. Moottorin jarrukahva

3. Käynnistyksenesto

9. Leikkuukorkeuden säädin

22. Vetojärjestelmän sanka (LC 347iV, LC 347iVX,

LC 353iV, LC 353iVX)

23. Akkulaturi (lisävaruste)

24. Akku (lisävaruste)

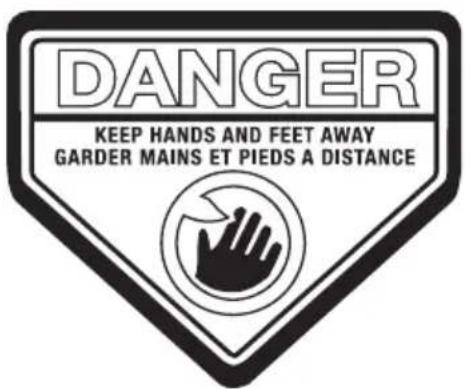

1627 - 002 - 18.01.2021 211Laitteen symbolit VAROITUS! Ole varovainen ja käytä laitetta oikein. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. Varo sinkoutuvia esineitä ja kimmokkeita. Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. Irrota turva-avain ennen korjaus- tai huoltotöiden aloittamista. Ei saa altistaa sateelle. Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Laite täyttää voimassa olevien EY-direktiivien vaatimukset. Laite täyttää voimassa olevien Euraasian tulliliiton direktiivien vaatimukset. Laite täyttää voimassa olevien UkrSEPRO- direktiivien vaatimukset. Laite täyttää voimassa olevien RCM- direktiivien vaatimukset. Vain AU/NZ Melupäästöt ympäristöön eurooppalaisen direktiivin 2000/14/EY ja Uuden Etelä-Walesin 212 1627 - 002 - 18.01.2021lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Melupäästöt ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot. Laite on suojattu pystysuoraan tippuvalta vedeltä. Käynnistäminen: paina virtapainiketta, avaa käynnistyksenesto ja paina moottorin jarrukahva alas. Pysäyttäminen: vapauta moottorin jarrukahva. Hidas Nopea Skannattava koodi Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Laiteen tarra Pidä kädet ja jalat poissa pyörivien terien läheisyydestä. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. 1627 - 002 - 18.01.2021 213Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- jälleenmyyjään, ennen kuin jatkat.

Muista, että käyttäjä on vastuussa muille ihmisille tai

1627 - 002 - 18.01.2021heidän omaisuudelleen aiheutuvista vahingoista.

Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna lasten tai näitä ohjeita tuntemattomien henkilöjen käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

Älä käytä konetta, jos se on viallinen.

Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää laitteen turvallisen käytön.

Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä leikkaa ruohoa erittäin jyrkissä rinteissä. Älä käytä laitetta rinteessä, jonka kaltevuus on yli 15°. 1627 - 002 - 18.01.2021 215• Noudata erityistä varovaisuutta vaihtaessasi suuntaa rinteessä. Käytä laitetta sivusuunnassa rinteeseen nähden. Älä käytä laitetta pystysuunnassa.

Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 217

Opettele pysäyttämään moottori nopeasti hätätilassa.

Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.

Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Sammuta moottori, käännä turvakytkin asentoon 0 ja irrota akku. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

Ole aina tuotteen takana käyttäessäsi sitä.

Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

Älä kallista laitetta moottorin käynnistyksen aikana.

1627 - 002 - 18.01.2021• Ole varovainen vetäessäsi laitetta taaksepäin.

Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, käännä turvakytkin asentoon 0 ja irrota akku.

Älä kävele taaksepäin käyttäessäsi laitetta.

Sammuta moottori, kun siirrät laitteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.

Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

Käytä vahvakankaisia, pitkiä housuja.

Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. 1627 - 002 - 18.01.2021 217Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Turva-avain Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

Tarkista turva-avaimen toiminta käynnistämällä ja sammuttamalla moottori.

Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on käännetty asentoon

Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna- huoltoliikkeen säätää moottorijarru. Käynnistykseneston tarkistaminen Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.

jarrukahvaa kahvaston suuntaan. Käynnistyksenesto pysäyttää liikkeen.

1627 - 002 - 18.01.20212. Työnnä käynnistyksenesto ulos.

3. Vapauta käynnistyksenesto

ja varmista, että se palaa alkuasentoonsa. Akkuturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä ladattavia Husqvarna- akkuja vain yhteensopivien Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

Älä käytä akkuja, joita ei voi ladata.

Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

Älä aseta esineitä akun ilmarakoihin.

Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.

Suojaa akku sateelta ja kosteilta olosuhteilta.

Älä altista akkua mikroaalloille ja korkealle paineelle.

Älä yritä purkaa tai rikkoa akkua.

Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.

Käytä akkua –10…40 °C:n lämpötilassa.

Älä pese akkua tai akkulaturia vedellä. Katso Akun ja akkulaturin puhdistaminen sivulla 227

Älä käytä viallista tai vaurioitunutta akkua.

Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä. 1627 - 002 - 18.01.2021 219• Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.

Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.

Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia.

Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.

Älä pese akkulaturia vedellä.

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.

Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

Älä käytä viallista tai vaurioitunutta akkulaturia.

Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä

1627 - 002 - 18.01.2021ilmanvaihto. Älä lataa akkua märissä olosuhteissa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Jotta laite ei käynnisty vahingossa huollon aikana, käännä turvakytkin asentoon 0 ja irrota akku. Odota vähintään viisi sekuntia ennen huollon aloittamista.

Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi. Kysy lisätietoja lähimmästä huoltoliikkeestä.

Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet. Laajemmat toimenpiteet on teetettävä valtuutetussa huoltoliikkeessä.

Käytä työrukkasia, kun käsittelet terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

Pidä leikkausreunat terävinä ja puhtaina, jotta laitteen suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.

Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se.

Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.

Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin. Asentaminen Johdanto VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. VAROITUS: Jotta kone ei käynnisty vahingossa asennuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Kahvan säätäminen

1. Irrota alemmat nupit.

1627 - 002 - 18.01.2021 2212. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

3. Aseta kahvan korkeus jompaankumpaan

käytettävissä olevista asennoista.

4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen.

5. Kiristä nupit huolellisesti.

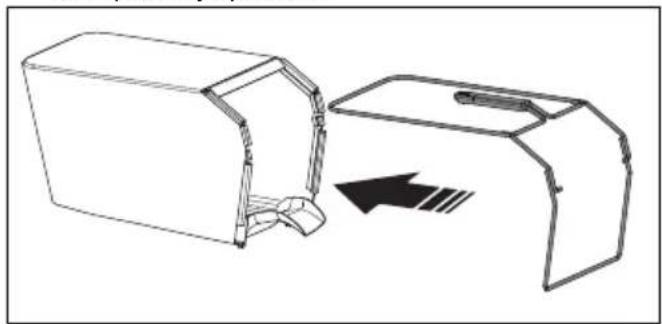

Ruohonkerääjän asentaminen

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että

pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella.

2. Kiinnitä ruohonkerääjän kehyksen alaosa

ruohonkerääjän alaosassa olevaan uraan.

3. Kiinnitä keruupussi ruohonkerääjän runkoon

4. Nosta takasuojus ylös.

5. Kiinnitä ruohonkerääjä rungon yläreunaan.

6. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. Silppurin tulpan asentaminen (lisävaruste)

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.

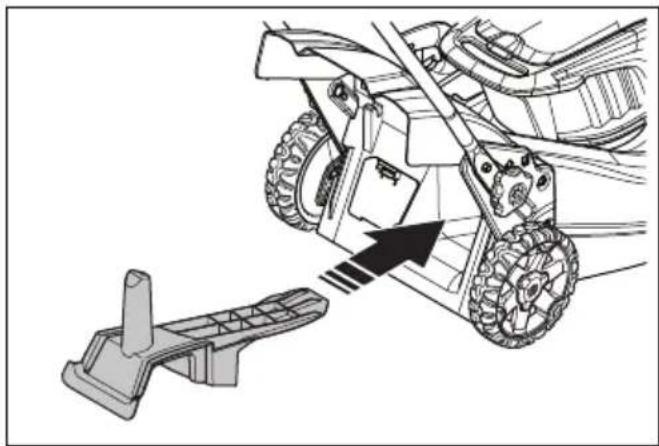

2. Aseta silppurin tulppa ruohonkerääjän

3. Vaihda terän tilalle silppurisarjan mukana toimitettu

silppuriterä. Katso Terän irrottaminen ja vaihtaminen sivulla 228

1627 - 002 - 18.01.2021Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sensisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus.Husqvarna Connect -sovellus saat lisätoimintojaHusqvarna-koneeseen:• Enemmän tuotetietoja.• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen 1. Lataa Husqvarna Connect -sovellusmobiililaitteeseesi.2. Rekisteröi Husqvarna Connect -sovelluksessa.3. Liitä ja rekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan. Bluetooth

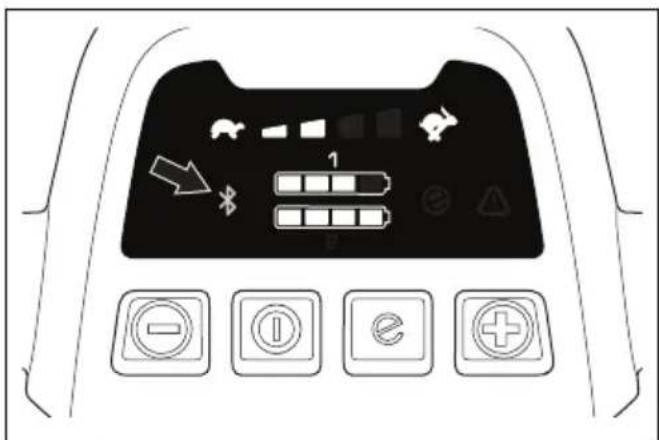

-tekniikan symboli syttyy, kunlaitteeseen yhdistetään mobiililaite. Tuotteen asettaminen käyttöasentoon 1. Taita kahva pystyasentoon.2. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes nepysähtyvät ja kuulet naksahduksen.3. Kiristä nupit huolellisesti. Leikkuukorkeuden asettaminen Leikkuukorkeuden säädössä on 6 tasoa.1. Vähennä leikkuukorkeutta siirtämälläleikkuukorkeuden säätövipua alaspäin.1627 - 002 - 18.01.2021 2232. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua ylöspäin. HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Akku VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Akun tila Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 228

LED-merkkivalot Akun tila Kaikki LED-merkkivalot palavat. Täysin ladattu (75–100 %) LED 1, LED 2 ja LED 3 palavat Akun varaustaso on 50– 75 %. LED 1 ja LED 2 palavat Akun varaustaso on 25– 50 %. LED-merkkivalot Akun tila LED 1 palaa Akun varaustaso on 0–25

LED 1 vilkkuu. Akku on tyhjä. Lataa akku. Akun lataaminen Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %. Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen. Akku ei lataudu, jos akun lämpötila on yli 50 °C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

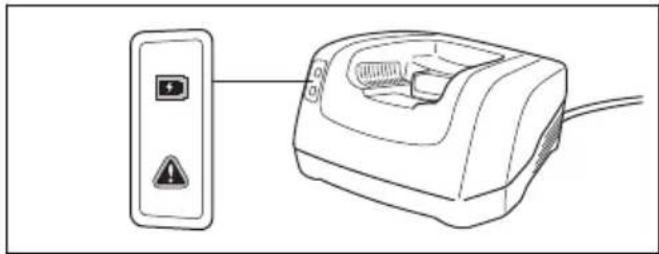

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin

2. Kytke sitten akkulaturin virtajohdon toinen pää

maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran.

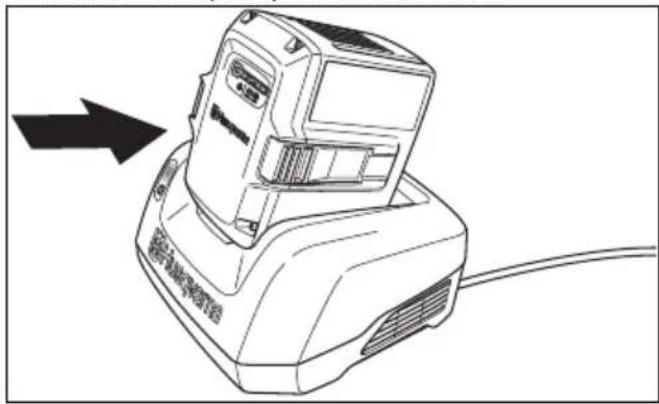

3. Aseta akku akkulaturiin. Laturin vihreä valo syttyy,

kun akku on kytketty oikein akkulaturiin.

4. Kun akun kaikki LED-merkkivalot syttyvät, akku on

ladattu täyteen. Lataa akkua enintään 24 tuntia.

Akun varaustila Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin.

1627 - 002 - 18.01.2021LED-näyttö Varaustila LED 1 vilkkuu. 0–25 % LED 1 palaa, LED 2 vilk- kuu 25–50 % LED 1 ja LED 2 palavat ja LED 3 vilkkuu. 50–75 % LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu. 75–100 % LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladattu Laitteen käynnistäminen

2. Aseta ladattu akku yhteen akun pidikkeeseen.

Pidennä käyttöaikaa asettamalla toinen ladattu akku toiseen akun pidikkeeseen.

3. Käännä turva-avain asentoon 1.

4. Seiso laitteen takana.

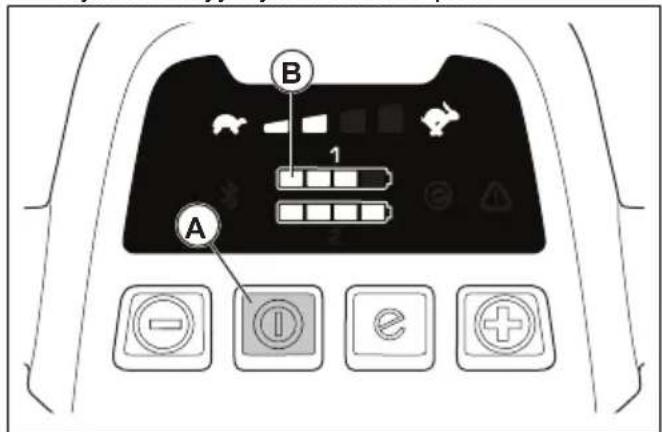

5. Paina ohjauspaneelin ON/OFF-virtapainiketta (A).

Näyttö käynnistyy. Akun ilmaisin (B) näyttää kahden akun latauksen tilan. Käytössä olevan akun numero näytetään akun ilmaisimen vieressä. LC 347iV, LC 347iVX, LC 353iV, LC 353iVX-malleissa näytössä näkyy myös asetettu nopeus.

6. Avaa käynnistyksenesto.

7. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

Vetojärjestelmän käyttäminen pyörillä LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

• Käynnistä veto vetämällä vetojärjestelmän sanka työntöaisan suuntaan.

• Voit säätää ajonopeutta neljän eri nopeuden välillä painamalla + tai – -painikkeita ohjauspaneelissa.

• Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä. 1627 - 002 - 18.01.2021 225-toiminnon käyttäminen Laitteessa on akkua säästävä toiminto (), joka pidentää käyttöaikaa.

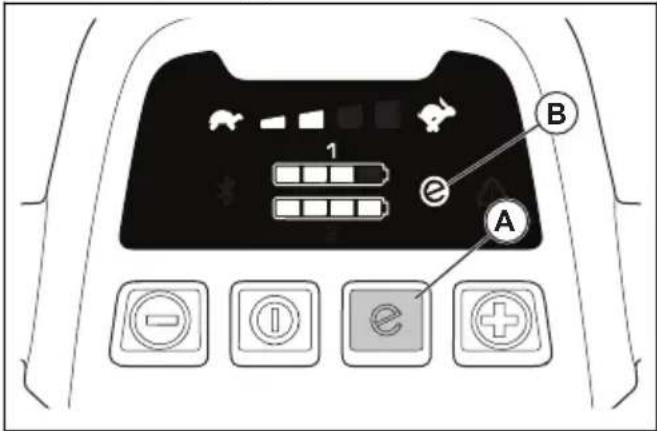

1. Käynnistä toiminto painamalla -painiketta (A).

Näytön -symboli (B) syttyy.

2. Sammuta toiminto painamalla uudelleen -painiketta.

Näytön -symboli (B) sammuu.

-toiminto sammuu automaattisesti, jos nurmikon olosuhteet vaativat suurempaa tehoa. -toiminto käynnistyy automaattisesti uudelleen, kun nurmikon olosuhteet sallivat sen. Suuri kuormitus -toiminto Kun laitteella leikataan korkeaa tai märkää ruohoa, moottori lisää automaattisesti kierrosnopeutta. Moottori siirtyy takaisin normaaliin tilaan, kun suuri kuormitus ei ole tarpeen. Laitteen pysäyttäminen Laite sammuu automaattisesti, jos sitä ei käytetä 10 minuuttiin. Käännä turva-avain asentoon 0, ennen kuin jätät laitteen ilman valvontaa.

1. Pysäytä moottori vapauttamalla moottorin

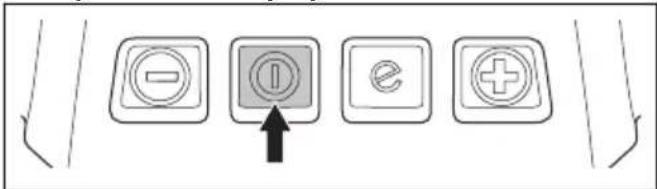

2. Paina ohjauspaneelin ON/OFF-virtapainiketta. Kaikki

näytön merkkivalot ja symbolit sammuvat.

3. Avaa akun kansi ja käännä turva-avain asentoon 0.

4. Irrota akku painamalla kahta vapautuspainiketta ja

5. Lataa akku, jos sen lataustaso on alhainen. Katso

lisätietoja kohdasta Akun lataaminen sivulla 224

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. Ruohon leikkaaminen ilman kiinnitettyä ruohonkerääjää tai silppurin tulppaa

• Nosta takasuojus ylös ja irrota ruohonkerääjä.

• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.

• Sulje takasuojus ennen laitteen käyttämistä. Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

1627 - 002 - 18.01.2021Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Turvallisuusohjeet käyttöä varten sivulla 217

Jokaisel- la käyttö- kerralla Kuukau- sittain Kerran käyttö- kaudessa Tee yleistarkastus. X Puhdista laite. X Tarkista käynnistyksenesto * X Varmista, että tuotteen turvalaitteissa ei ole vikoja * X Tarkista terävarustus. X Tarkista leikkuusuojus*. X Tarkista moottorin jarrukahva * X Tarkista, että virtapainike toimii oikein eikä se ole viallinen X Tarkista akku vaurioiden varalta X Tarkista akun varaustila X Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu lait- teeseen

Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein X Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin väli- nen kytkentä.

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.

• Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu. Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.

• Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Älä suihkuta vettä suoraan moottorin päälle.

• Poista lehdet, ruoho ja lika harjalla. Akun ja akkulaturin puhdistaminen HUOMAUTUS: Älä pese akkua tai akkulaturia vedellä.

• Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.

• Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.

• Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla. 1627 - 002 - 18.01.2021 227Terävarustuksen tarkistaminen VAROITUS: Jotta kone ei käynnisty vahingossa, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän irrottaminen ja vaihtaminen

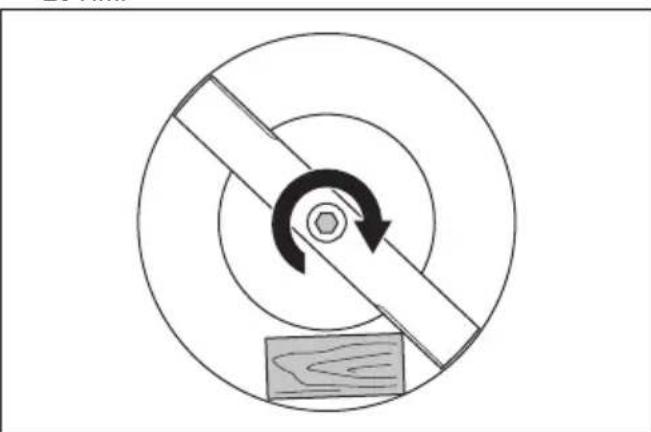

1. Lukitse terä puukiilalla.

2. Irrota teräpultti.

4. Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki moottorin akseli ja varmista, ettei se ole

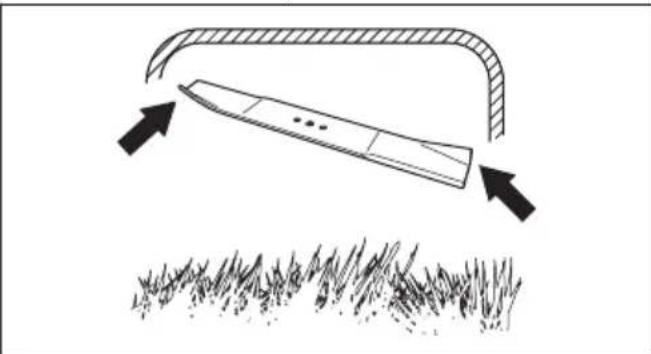

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan.

7. Varmista, että terä on kohdistettu moottorin akselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 23– 28 Nm.

9. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Vianmääritys Akku Akun merkkivalo Mahdolliset viat Mahdollinen toimenpide Vihreä merkkivalo vilk- kuu Akun jännite on alhainen Lataa akku. Katso Akun lataaminen sivulla 224

228 1627 - 002 - 18.01.2021Akun merkkivalo Mahdolliset viat Mahdollinen toimenpide Vian merkkivalo vilkkuu Akun varaus on heikko Lataa akku. Katso Akku sivulla 228

Työympäristön lämpötila on liian kor- kea tai liian matala Käytä akkua –10…40 °C:n lämpötilassa. Ylijännite Tarkista, että verkkojännite vastaa laitteeseen kiin- nitetyssä arvokilvessä ilmoitettua jännitettä. Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoliikkeeseen. Vian merkkivalo palaa Akkukennoston väli liian suuri (1 V) Ota yhteys valtuutettuun huoltoliikkeeseen. Akkulaturi Akkulaturin merkki- valo Mahdolliset viat Mahdollinen toimenpide Vian merkkivalo vilk- kuu Työympäristön lämpötila on liian korkea tai liian matala Käytä akkulaturia 5…40 °C:n lämpötilassa. Vian merkkivalo pa- laa Ota yhteys valtuutettuun huoltoliikkeeseen Ohjauspaneeli Näppäimistö Virhekoodi (merk- kivalon vilkahdus- ten määrä) Mahdolliset viat Mahdolliset toimenpiteet Vian merkkivalo vilkkuu 3 Moottori on ylikuormittunut Nosta leikkuukorkeutta. Katso Leikkuu- korkeuden asettaminen sivulla 223

5 Moottorin nopeus laskee lii- kaa. 10 Moottorin ohjaus on liian kuu-

Sammuta moottori ja odota, että se jääh- tyy 2 Terä on jumissa Jotta laite ei käynnisty vahingossa, kään- nä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Varmista, että terä pyörii vapaasti. Jos ongelma jatkuu, ota yhteys valtuutettuun huolto- liikkeeseen. 9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein ja tarkista akkuliitin. Jos akun vian merkkivalo vilk- kuu. Katso Akku sivulla 224

Laite pysähtyy 8 Akun varaus on heikko Lataa akku. Katso Akun lataaminen si- vulla 224

0 Akkuliitinvika Tarkasta akkuliitin. Muut virheet Jos muita virheitä ilmenee, käännä turva-avain asentoon 0, irrota akku ja ota yhteys valtuutet- tuun huoltoliikkeeseen. 1627 - 002 - 18.01.2021 229Kuljettaminen, säilyttäminen ja hävittäminen Johdanto VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Tuotteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

4. Irrota ruohonkerääjä.

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.

• Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.

• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.

• Irrota akku aina kuljetuksen ajaksi.

• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.

• Kiinnitä laite kuljetuksen ajaksi. Säilytys

• Irrota akku aina säilytyksen ajaksi.

• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.

• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.

• Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

• Irrota akku akkulaturista varastoinnin ajaksi.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua 5–25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Säilytä akkulaturia 5–45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Varmista, että akun varaustaso on 30–50 % ennen pitkäaikaista säilytystä.

• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.

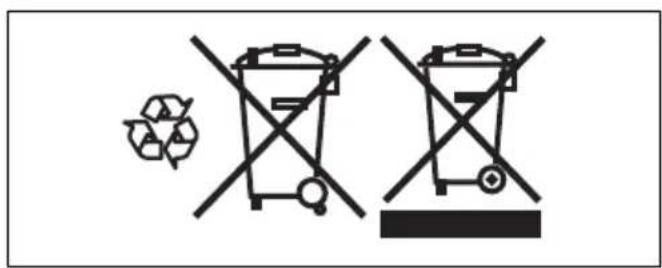

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä. Hävittäminen Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen.

1627 - 002 - 18.01.2021Tekniset tiedot Tekniset tiedot LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Leikkuumoottori Moottorityyppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V BLDC (harjaton) 36 V Moottorin nopeus – SavE, r/min 2 600 2 600 2 600 Moottorin nopeus – nimellinen, r/min 3 000 3 000 3 000 Moottorin nopeus – suuri kuormitus, r/min 3 500 3 500 3 500 Moottorin teho – enintään, kW 0,96 0,96 1,05 Moottorin teho – nimellinen, kW 0,75 0,75 0,9 Ajomoottori Moottorin teho – nimellinen, kW – 0,25 0,25 Liikkumisnopeus, km/h – 3,0-4,5 3,0-4,5 Nopeuden säätötasot – 4 4 Paino Paino ilman akkua, kg 24 26 28 Akku Akkutyyppi Husqvarna-akkusarja Husqvarna-akkusarja Husqvarna-akkusarja Akun käyttöaika Akun käyttöaika, min, (vapaa käyttö) SavE- toiminto käytössä, yksi 5,2 Ah:n Husqvarna- akku (Bli200).

Akun käyttöaika minuutteina (joutokäynti), normaali tila käytössä, yksi 5,2 Ah:n Hus- qvarna-akku (Bli200).

Äänen tehotaso, mitattu dB(A) 94 94 97 Äänen tehotaso, taattu L

dB(A) 95 95 98 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A)

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

. Tärinästan- dardi EN 60335-2-77:2017, luku 20.105 1627 - 002 - 18.01.2021 231LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Terälaite Leikkuukorkeus, mm 20–75 mm 20–75 mm 20–75 mm Leikkuuleveys, cm 47 47 53 Terä, vakio Keruulaite 5905934-10 Keruulaite 5905934-10 Keruulaite 5940757-10 Terälisävaruste Silppuava 5907010-10 Silppuava 5907010-10 Silppuava 5950072-10 Ruohonkerääjän tilavuus litroina 55 55 60 Bluetooth

-yhteyden radiotaajuuden tiedot LC 247iX LC 347iVX LC 353iVX Taajuuskaista, GHz 2,4–2,4835 2,4–2,4835 2,4–2,4835 Enimmäislähtöteho, dBm 4 4 4 Hyväksytyt akut Tyyppi Akun kapasiteetti,

Jännite, V Paino, kg BLi20 Litiumioni 4,0 36 1,2 BLi30 Litiumioni 7,7 36 1,9 BLi200 Litiumioni 5,2 36 1,3 BLi300 Litiumioni 9,4 36 4,1 Hyväksytyt laturit tietyille BLi-akuille Tulojännite, V Taajuus, Hz Teho, W QC80 100-240 50-60 80 QC80F 12 0 80 QC250 100-240 50-60 250 QC330 100-240 50-60 330 QC500 100-240 50-60 500 232 1627 - 002 - 18.01.2021EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: +46-36-146500, vakuuttaa, että ruohonleikkuri Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX vuodesta 2018alkaen on seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

• 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 231

Seuraavia standardeja on sovellettu: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu. Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on arvioinut vaatimustenmukaisuuden direktiivin 2000/14/EY liitteen VI mukaisesti. Huskvarna, 2020-04-22 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja) Rekisteröidyt tavaramerkit Bluetooth
