РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 247iX HUSQVARNA

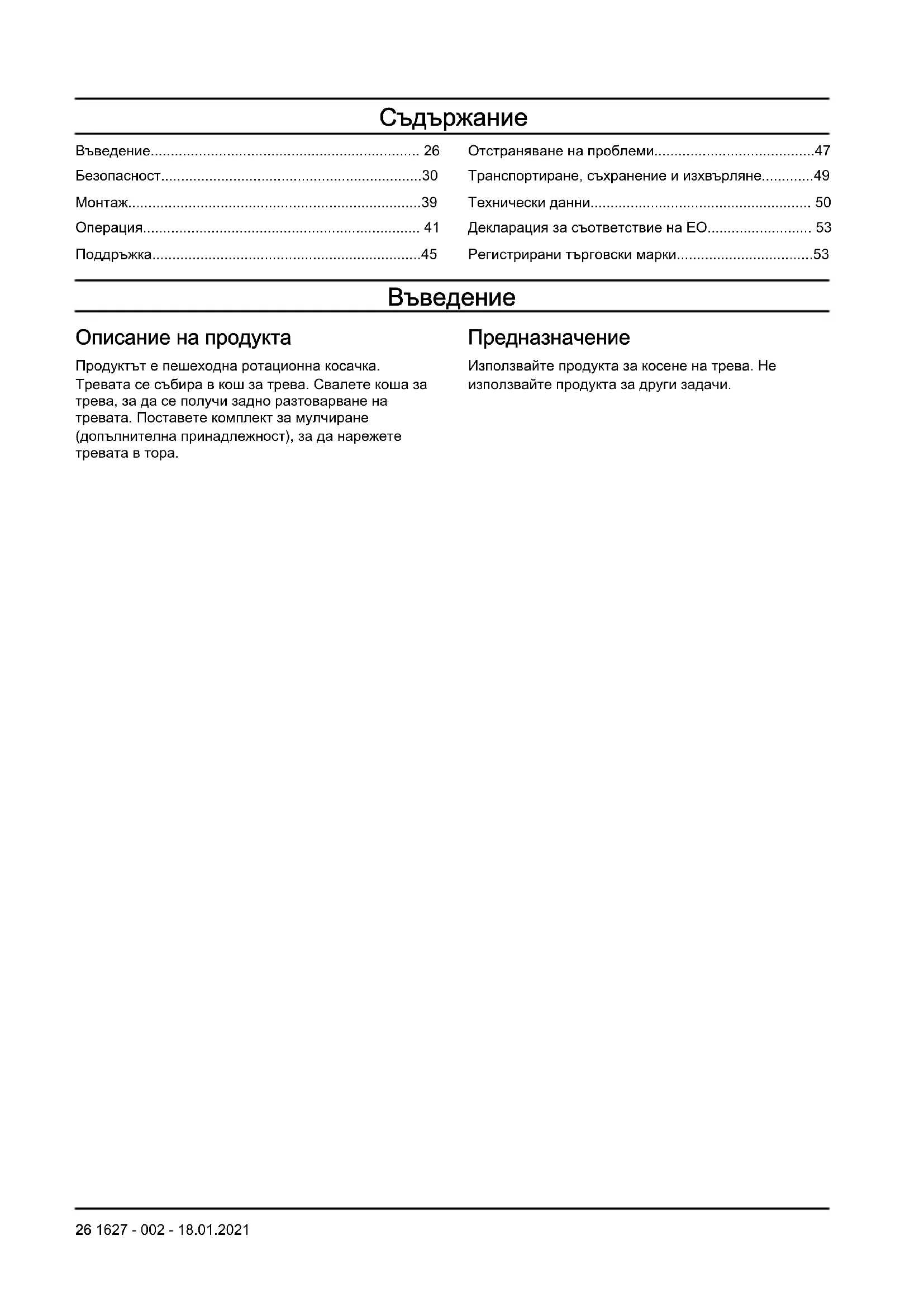

Описание на продукта Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора. Предназначение Използвайте продукта за косене на трева. Не използвайте продукта за други задачи. 26 1627 - 002 - 18.01.2021Общ преглед на продукта

2. Ръкохватка за спирачката на двигателя

3. Инхибитор за стартиране

7. Въртяща се ръкохватка

8. Капак на батерията

9. Управление на височината на рязане

15. Индикатор за изравняване на скоростта

(LC 347iV, LC 347iVX, LC 353iV, LC 353iVX)

16. Бутон за намаляване на скоростта (LC 347iV,

LC 347iVX, LC 353iV, LC 353iVX)

17. Бутон за увеличаване на скоростта (LC 347iV,

LC 347iVX, LC 353iV, LC 353iVX)

18. Светодиод за грешка

19. Капак срещу порязване

22. Дръжка за задвижване (LC 347iV, LC 347iVX,

1627 - 002 - 18.01.2021 27Символи върху

ПРЕДУПРЕЖДЕНИЕ! Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други

ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате

Дръжте хората и животните на безопасно разстояние от работната зона. Пазете се от отскачащи предмети и

Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож. Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части. Отстранете ключа за безопасност преди извършването на поправка или

Не излагайте на дъжд. Продуктът или опаковката на продукта не е битов

Рециклирайте го в пункт за рециклиране за електрическо и

оборудване. Този продукт е в съответствие с приложимите директиви на EO. Този продукт е в съответствие с приложимите директиви на Евразийския икономически съюз. 28 1627 - 002 - 18.01.2021Този продукт е в съответствие с приложимите директиви на UkrSEPRO. Този продукт е в съответствие с приложимите директиви на Устройства за наблюдение и контрол на остатъчен ток за битова и подобна употреба (RCM). Важи само за AU/NZ Шумови емисии към околната среда съгласно Европейска директива 2000/14/ЕО и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Данните за шумови емисии могат да бъдат намерени на етикета на машината и в главата „Технически характеристики“. Този продукт е защитен от капки. Процедура за пускане: натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.), раз- хлабете инхибитора за стартиране, натиснете ръкохватката за спирач- ката на двигателя надолу.

ръкохватката на спирачката на двигателя, за да

Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари. 1627 - 002 - 18.01.2021 29Етикет върху продукта Дръжте ръцете и краката си далеч от въртящите се

Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не

инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. 30 1627 - 002 - 18.01.2021• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното

Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за

Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен

Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

Не използвайте продукта, ако е неизправен.

Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг. 1627 - 002 - 18.01.2021 31Безопасност на работната

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.

Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

Косенето на трева на склон може да бъде опасно. Не косете прекомерно стръмни склонове. Не работете с продукта, когато наклонът на повърхността е повече от 15°

Бъдете изключително внимателни, когато сменяте посоката на движение по наклони. Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. 32 1627 - 002 - 18.01.2021• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.

Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 34

Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.

Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.

Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се

Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателят, завъртете ключа за безопасност на 0 и отстранете акумулатора. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това.

Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

Винаги стойте зад продукта, когато го използвате.

Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се

Бъдете внимателни, когато дърпате продукта назад.

Никога не повдигайте продукта при стартиран двигател. Ако се наложи да 1627 - 002 - 18.01.2021 33вдигате продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора.

Не се движете назад при работа с продукта.

Спрете двигателя, когато преминавате през области без трева, като например пътеки от чакъл, камък и

Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран

Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.

Използвайте дълги панталони от здрав плат.

Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Не използвайте машина с неизправни приспособления за безопасност.

Проверявайте редовно приспособленията за безопасност. Ако

1627 - 002 - 18.01.2021приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини. Ключ за безопасност Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с

Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.

Ако ключът за безопасност работи правилно, двигателят стартира само когато ключът е в положение 1. Ръкохватка за спирачката на

Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира. За да извършите проверка на спирачката на двигателя, стартирайте двигателя и след това отпуснете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервиз на Husqvarna да регулира спирачката на

1627 - 002 - 18.01.2021 35За да проверите блокировката на пускането Направете проверка на блокировката на пускане, за да се уверите, че тя не допуска работата на

1. Натиснете ръкохватката за

спирачката на двигателя по посока на управлението. Блокировката на пускането спира движението.

на пускането и се уверете, че тя се е върнала в първоначалното си

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулатора като източник на захранване за други устройства.

Не използвайте батерии, които не се презареждат.

Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални предмети. Това може да доведе до късо съединение на акумулатора.

Не поставяйте предмети във въздушните отвори на акумулатора.

Съхранявайте акумулатора далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически

Съхранявайте акумулатора далеч от дъжд или влага.

Съхранявайте акумулаторната батерия

1627 - 002 - 18.01.2021далеч от микровълни и високо налягане.

Ако има в акумулатора има теч, не оставяйте течността да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска

Използвайте акумулатора при температури между -10°C и 40°C.

Не почиствайте батерията или зарядното устройство с вода. Вижте За почистване на акумулатора и зарядното устройство на страница 46

Не използвайте дефектен или повреден акумулатор.

Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.

Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт. 1627 - 002 - 18.01.2021 37• Редовно проверявайте дали кабелът на зарядното устройство на акумулатора не е повреден и напукан.

Не вдигайте зарядното устройство, като го държите за кабела. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.

Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабелът не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.

Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.

Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.

Не използвайте дефектно или повредено зарядно устройство.

Зареждайте акумулатора само на закрито, в помещение с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулатора във влажна условия. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

За да предотвратите случайно стартиране по

1627 - 002 - 18.01.2021време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.

Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти. Възложете извършването на професионалните ремонтни дейности на упълномощен сервиз. За повече информация говорете с най- близкия до Вас сервиз.

Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По- значителни ремонтни дейности трябва да се изпълняват от одобрен

Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и можете лесно да се

Поддържайте режещите краища остри и чисти за най- добра и безопасна производителност.

Редовно проверявайте продукта при Вашия сервиз и извършвайте необходимите корекции и ремонтни дейности.

Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.

Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност. ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5

1627 - 002 - 18.01.2021 39За регулиране на ръкохватката

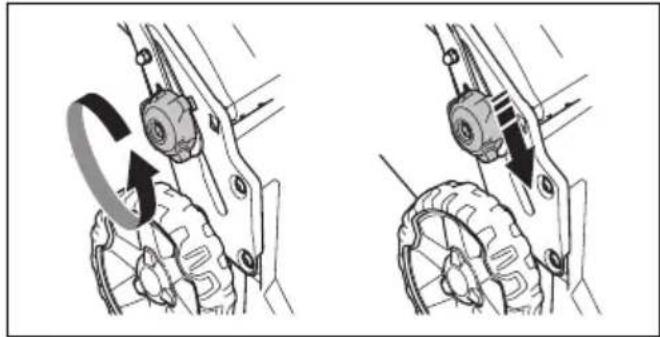

1. Разхлабете долните копчета.

2. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

3. Задайте височината на дръжката в едно от 2

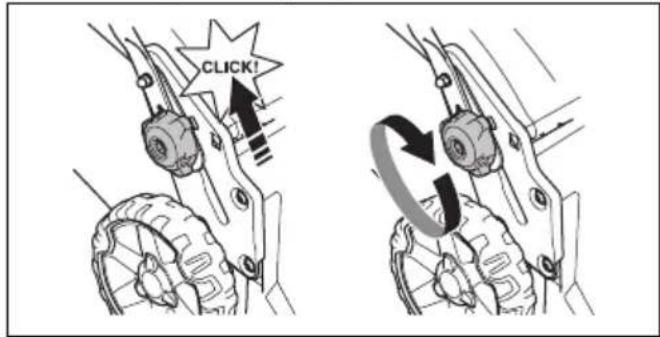

4. Преместете фиксаторите по посока на дръжката,

докато спрат и се чуе щракване.

5. Затегнете напълно фиксаторите.

За сглобяване на коша за трева

1. Прикрепете рамката на коша за трева към

торбата за събиране на трева, като твърдата част на торбата трябва да е отдолу. Дръжте ръкохватката на рамката от горната страна на торбата за трева.

2. Прикрепете долната секция на рамката на коша

за трева в канала от долната страна на коша за

3. Прикрепете торбата за трева към рамката на

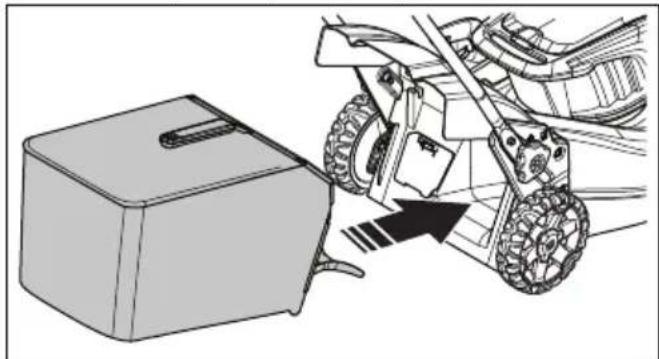

5. Прикрепете коша за трева към горния ръб на

6. Поставете долната част на коша за трева в

канала за разтоварване на тревата. За монтиране на приставката за мулчиране (аксесоар)

1. Повдигнете задния капак и извадете коша за

2. Поставете приставката за мулчиране в канала за

разтоварване на тревата.

3. Заменете ножа с ножа за мулчиране, доставен в

комплекта за мулчиране. Вижте За да извадите и смените ножа на страница 47

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете иразберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложение заВашето мобилно устройство. ПриложениетоHusqvarna Connect осигурява разширени функции заВашия продукт на Husqvarna:• Разширена продуктова информация.• Информация и помощ за частите на продукта исервизното обслужване. За да започнете да използвате Husqvarna Connect 1. Изтеглете приложението Husqvarna Connect наВашето мобилно устройство.2. Регистрирайте се в приложението HusqvarnaConnect.3. Изпълнете стъпките с инструкции вприложението Husqvarna Connect, за дасвържете и регистрирате продукта. Информация за Bluetooth

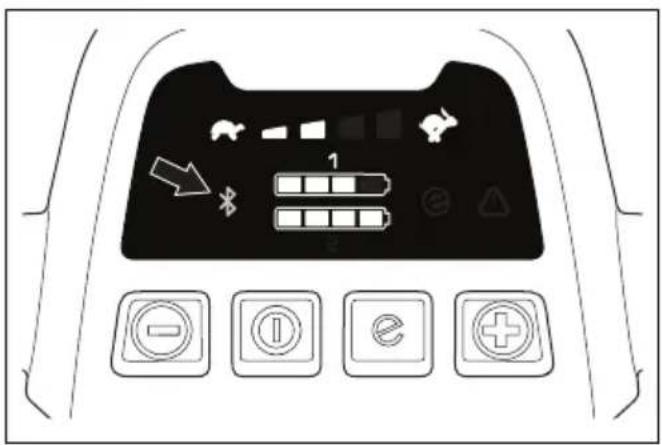

безжична технология Символът за Bluetooth

безжична технология сепоявява, когато Вашето мобилно устройство есвързано към продукта. Задаване на продукта в положение

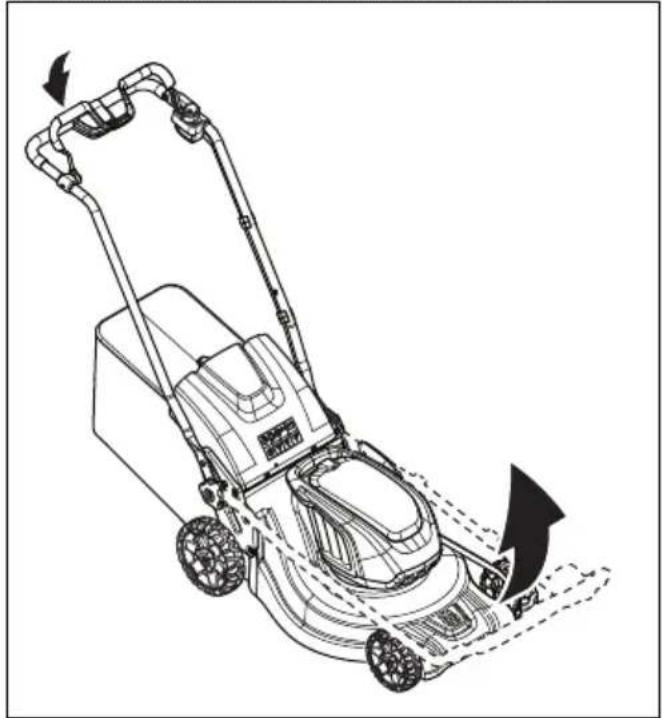

1. Сгънете дръжката в изправено положение.2. Преместете фиксаторите по посока на дръжката,докато спрат и се чуе щракване.3. Затегнете напълно фиксаторите. За регулиране на височината на

Височината на рязане може да бъде регулирана в 6нива.1. Преместете надолу лоста за височина на рязане,за да намалите височината на рязане.1627 - 002 - 18.01.2021

412. Преместете нагоре лоста за височина на рязане,

за да увеличите височината на рязане. ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство. Статус на батерията Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5 секунди, след като продуктът бъде изключен или бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 47

Светодиодни лампи Статус на батерията Всички светодиоди свет-

Напълно зареден (75 – 100%) Светодиоди 1, 2, 3 свет-

Акумулаторът е зареден на 50% – 75% Светодиодни лампи Статус на батерията Светодиоди 1 и 2 светят Акумулаторът е зареден на 25% – 50% Светодиод 1 свети Акумулаторът е зареден на 0% – 25%. Светодиод 1 мига Батерията е изтощена. Заредете батерията. За зареждане на акумулатора Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента. Забележка: Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на

зарядното устройство в гнездото на зарядното устройство.

2. Свържете другия край на захранващия шнур за

зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено.

3. Поставете батерията в зарядното устройство.

Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина.

1627 - 002 - 18.01.20214. Когато всички светодиоди на акумулатора светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.

5. За да разкачите зарядното устройство на

акумулатора от контакта, издърпайте щепсела, а

6. Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство. Светодиоден дисплей Състояние на зарежда-

Напълно зареден За стартиране на продукта

1. Отворете капака на акумулатора.

2. Поставете зареден акумулатор в 1 от

отделенията за акумулатора. За по-дълъг период на работа поставете втори зареден акумулатор в другото отделението за акумулатор.

3. Завъртете ключа за безопасност на 1.

разпределителното табло. Дисплеят се включва. Индикаторът (B) на акумулатора показва нивото на заряда на 2-та акумулатора. Номерът на акумулатора, който работи, е показан в съседство с индикатора за акумулатор. За модели LC 347iV, LC 347iVX, LC 353iV, LC 353iVX дисплеят показва и зададената скорост.

6. Разхлабете инхибитора за стартиране.

7. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. 1627 - 002 - 18.01.2021 43За да използвате задвижването на колелата LC 347iV, LC 347iVX, LC 353iV, LC 353iVX

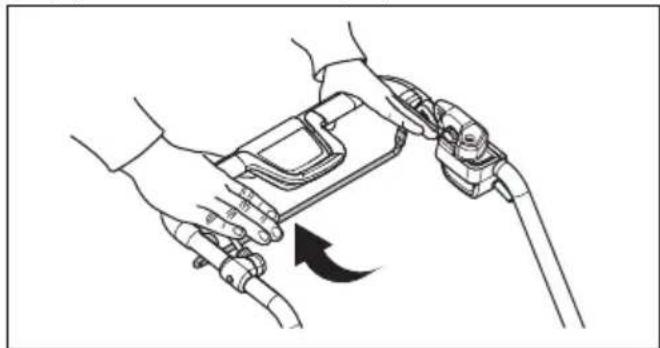

• Дръпнете дръжката за задвижване по посока на управлението, за да стартирате задвижването.

• Натиснете + и – на разпределителното табло, за да зададете скоростта на задвижване в 4 стъпки.

• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие. За да използвате функцията Продуктът разполага с функция за пестене на енергия на акумулатора (), която осигурява по-дълго време на работа.

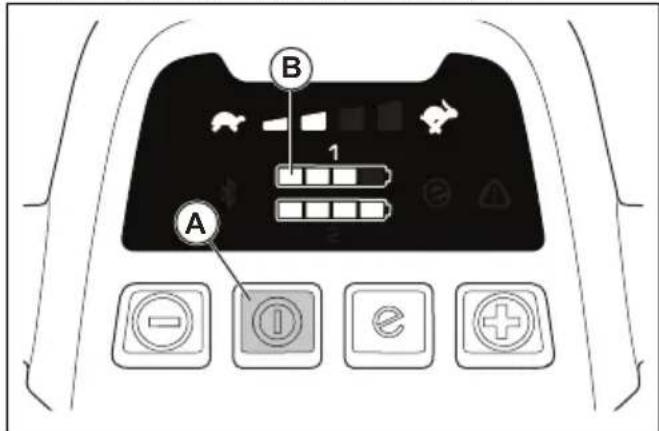

1. Натиснете бутона (A), за да стартирате

функцията. Символът (B) на дисплея се показва.

2. Натиснете отново бутона , за да спрете

функцията. Символът (B) на дисплея се

Функцията спира автоматично, ако условията на терена изискват по-висока мощност. Функцията стартира автоматично, когато условията на терена го позволяват. Функция на високо натоварване Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване. Спиране на продукта Продуктът спира автоматично, ако не работите с него в продължение на 10 минути. Винаги завъртайте ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя.

2. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на

разпределителното табло. Всички светодиодни светлини и символи на дисплея се изключват.

1627 - 002 - 18.01.20213. Отворете капака на акумулатора и завъртете ключа за безопасност в положение 0.

4. За да извадите акумулатора, натиснете 2-та

бутона за освобождаване и извадете акумулатора.

5. Заредете акумулатора, ако е изтощен. За повече

информация вижте За зареждане на акумулатора на страница 42

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата. За да режете трева без монтирани кош за трева или приставка за

• Повдигнете задния капак и извадете коша за

• Ако има монтирани приставка за мулчиране и острие за мулчиране, извадете ги.

• Затворете задния капак преди работа с продукта. Когато работите с продукта, изрязаната трева се извежда под задния капак.

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, вижте инструкциите в Инструкции за безопасност за работа на страница 34

Обща проверка X Почистване на продукта X Проверете инхибитора на стартирането * X 1627 - 002 - 18.01.2021 45При вся-

Уверете се, че устройствата за безопасност на продукта не са дефектни * X Преглед на режещото оборудване X Проверка на капака на режещите части * X Извършване на проверка на ръкохватката за спирачката на двигателя * X Уверете се, че бутонът ON/OFF (ВКЛ./ИЗКЛ.) функционира правилно и не е

Проверете акумулатора за повреда X Проверка на заряда на акумулатора X Уверете се, че бутоните за освобождаване на акумулатора работят изправ- но и че акумулаторът е фиксиран в продукта

Проверете зарядното устройство за повреда и се уверете, че функционира

Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство.

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени. За почистване на машината

• Почиствайте пластмасовите части със суха

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.

• Не мийте продукта с устройство за миене под високо налягане.

• Не пръскайте вода директно върху двигателя.

• За отстраняване на листа, трева и прах използвайте четка. За почистване на акумулатора и зарядното устройство ВНИМАНИЕ: Не почиствайте батерията или зарядното устройство с

• Преди да поставите батерията в зарядното устройство се уверете, че батерията и зарядното устройство са чисти и сухи.

• Почистете клемите на акумулатора с въздух под налягане или използвайте чиста и суха кърпа.

• Почистете повърхностите на акумулатора и зарядното устройство с чиста и суха кърпа. За проверка на режещото

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най- малко 5 секунди. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или

пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. 46 1627 - 002 - 18.01.2021За да извадите и смените ножа

1. Застопорете ножа с дървен блок.

2. Свалете придържащия болт на ножовете.

4. Проверете носача на ножа и придържащия болт

да се уверите, че не е огънат.

6. Когато поставяте новия нож, насочете извитите

краища на ножа по посока към капака на режещите части.

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя.

8. Застопорете ножа с дървен блок. Поставете

пружинната шайба и затегнете болта и шайбата с въртящ момент 23 – 28 Nm.

9. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

10. Стартирайте продукта, за да тествате ножа. Ако

ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. Отстраняване на проблеми

Възможни неизправности Възможна процедура Зеленият светодиод

Зарядът на акумулатора е нисък Заредете батерията. Вижте За зареждане на акумулатора на страница 42

Възможни неизправности Възможна процедура Светодиодът за греш-

Акумулаторът е изтощен Заредете батерията. Вижте Акумулатор на страница 47

Температурата в работната среда е прекалено висока или прекалено

Използвайте акумулатора при температури между -10°C и 40°C. Свръхнапрежение Проверете дали захранващото напрежение е същото като на типовата табелка на продукта. Извадете батерията от зарядното устройство. Изчакайте 5 секунди и опитайте отново да за- редите акумулатора. Ако проблемът продължи, обърнете се към упълномощен сервиз. Светодиодът за греш-

Разликата в клетките е твърде го- ляма (1 V) Обърнете се към одобрен сервиз. Зарядно устройство за батерията Светодиод на за- рядното устройство Възможни неизправности Възможна процедура Светодиодът за грешка мига Температурата в работната среда е прекалено висока или прекалено ниска Използвайте зарядното устройство на акумулатора при температури между 5°C и 40°C. Светодиодът за грешка свети Обърнете се към одобрен сервиз Пулт за управление Клавиатура Код на грешка (Брой премигва-

Възможни неизправности Възможно действие Светодиодът за грешка мига 3 Двигателят е претоварен Увеличете височината на рязане.

За регулиране на височината на рязане на страница 41

5 Оборотите на двигателя спадат прекалено много и двигателят спира 10 Управлението на двигателя е прекалено горещо Спрете двигателя и изчакайте докато

2 Ножът е блокиран За да предотвратите случайно старти- ране, завъртете ключа за безопасност на 0, отстранете акумулатора и изча- кайте най-малко 5 секунди. Уверете се, че ножът се върти свободно. Ако проблемът продължи, обърнете се към упълномощен сервиз 9 Грешка на акумулатора или липса на сигнал от него Поставете правилно акумулатора в продукта и проверете конектора на акумулатора. Ако светодиодът за грешка на акумулатора мига. Вижте Акумулатор на страница 42

Възможни неизправности Възможно действие Продуктът спира 8 Акумулаторът е изтощен Заредете батерията. Вижте

ждане на акумулатора на страница 42

Проверете конектора на акумулатора Други грешки Ако грешката се прояви, завъртете ключа за безопасност на 0, извадете акумулатора и се обърнете към упълномощен сервиз. Транспортиране, съхранение и изхвърляне

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на транспортиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5

За да зададете продукта в положение при транспортиране

1. Разхлабете долните копчета.

2. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

3. Сгънете ръкохватката напред.

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.

• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Винаги изваждайте акумулатора при транспортиране.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране. 1627 - 002 - 18.01.2021 49• Закрепете продукта по време на транспортиране.

• Винаги изваждайте акумулатора за съхранение.

• За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

• Съхранявайте зарядното устройство в затворено и сухо помещение.

• Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или

• При съхранение разкачете акумулатора от зарядното устройство.

• Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Съхранявайте акумулатора при температура между 5°C и 25°C и далече от слънчева

• Съхранявайте зарядното устройство при температура между 5°C и 45°C и далече от слънчева светлина.

• Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен

• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване. Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили

Изходна мощност на двигателя – макс. kW 0,96 0,96 1,05 Изходна мощност на двигателя – номинална, kW 0,75 0,75 0,9 Двигател за задвижване Изходна мощност на двигателя – номинална, kW Не е налично 0,25 0,25 Обороти за самостоятелно задвижване, km/h Не е налично 3,0 – 4,5 3,0 – 4,5 50 1627 - 002 - 18.01.2021LC 247iX/LC 247i LC 347iVX/LC 347iV LC 353iVX/LC 353iV Нива за регулиране на оборотите Не е налично 4 4

Ниво на звуковата мощност, измерена dB(A)

Ниво на звуковата мощност, гарантирана

Ниво на шума при ухото на оператора, dB (A)

0,42 0,42 2,64 Режещо оборудване Височина на рязане, mm 20 – 75 mm 20 – 75 mm 20 – 75 mm Ширина на рязане, cm 47 47 53 Стандартен нож Събиране 5905934-10

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно от- клонение) от 0,2 m/s

напрежение, V Честота, Hz Мощност, W QC80 100 – 240 50 – 60 80 QC80F 12 0 80 QC250 100 – 240 50 – 60 250 QC330 100 – 240 50 – 60 330 QC500 100 – 240 50 – 60 500 52 1627 - 002 - 18.01.2021Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, удостоверява, че косачката Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX от година 2018 и нататък отговаря на изискванията на ДИРЕКТИВАТА НА

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/ЕС

• от 17 май 2006 г., "относно машините" 2006/42/ЕО

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация относно шумови емисии вижте Технически данни на страница 50

Приложени са следните стандарти: EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6, ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581 Ако не е указано друго, посочените по-горе стандарти са последните публикувани версии. Упълномощен орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala е извършил оценка на съответствието съгласно Приложение VI на директива 2000/14/ЕО. Huskvarna, 2020-04-22 Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация) Регистрирани търговски марки Световната търговска марка и логата на Bluetooth
