用户手册 LC 247iX HUSQVARNA

LED表示充電の状態
LED 1が点滅0%~25%
LED 1が点灯、LED 2が点滅	25%~50%
LED 1、LED 2が点灯、LED 3が点滅	50%~75%
LED 1、LED 2、LED 3が点灯、LED 4が点滅	75%~100%
LED 1、LED 2、LED 3、LED 4が点灯。	菲尔充电済み

本製品の始動方法

1. 一夕一布莱一幸八卜儿を放さと、一夕一は停止しま�。

格拉斯卡特一马儿特拉格取付之芝为刘的方法

本产品是一款步行控制式草坪机。草料收集在集草袋中。拆下集草袋，以便从后方卸草。连接覆盖套件（附件），将草料切割成肥料。

预期用途

使用产品修剪草坪。切勿将产品用于其他任务。

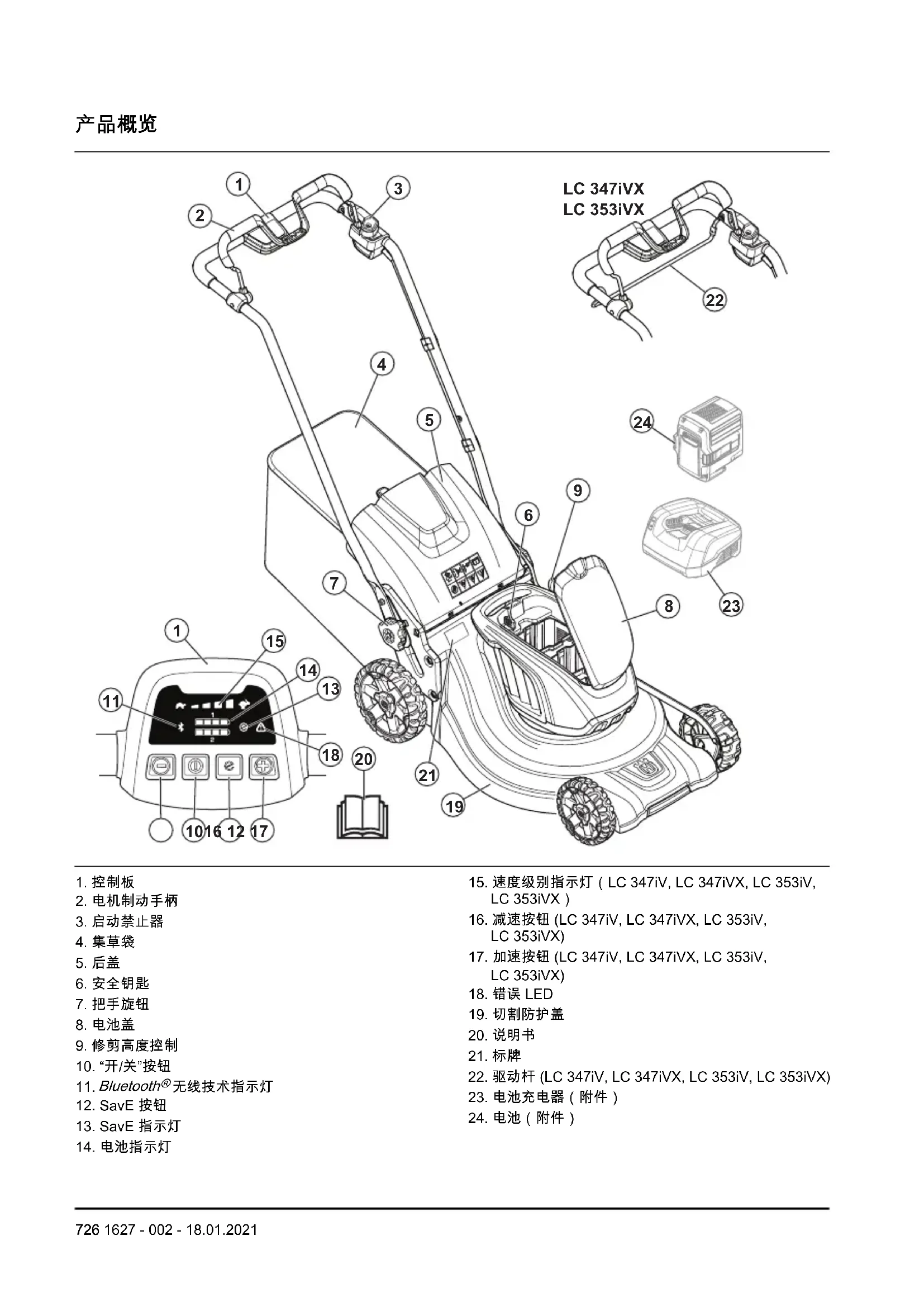

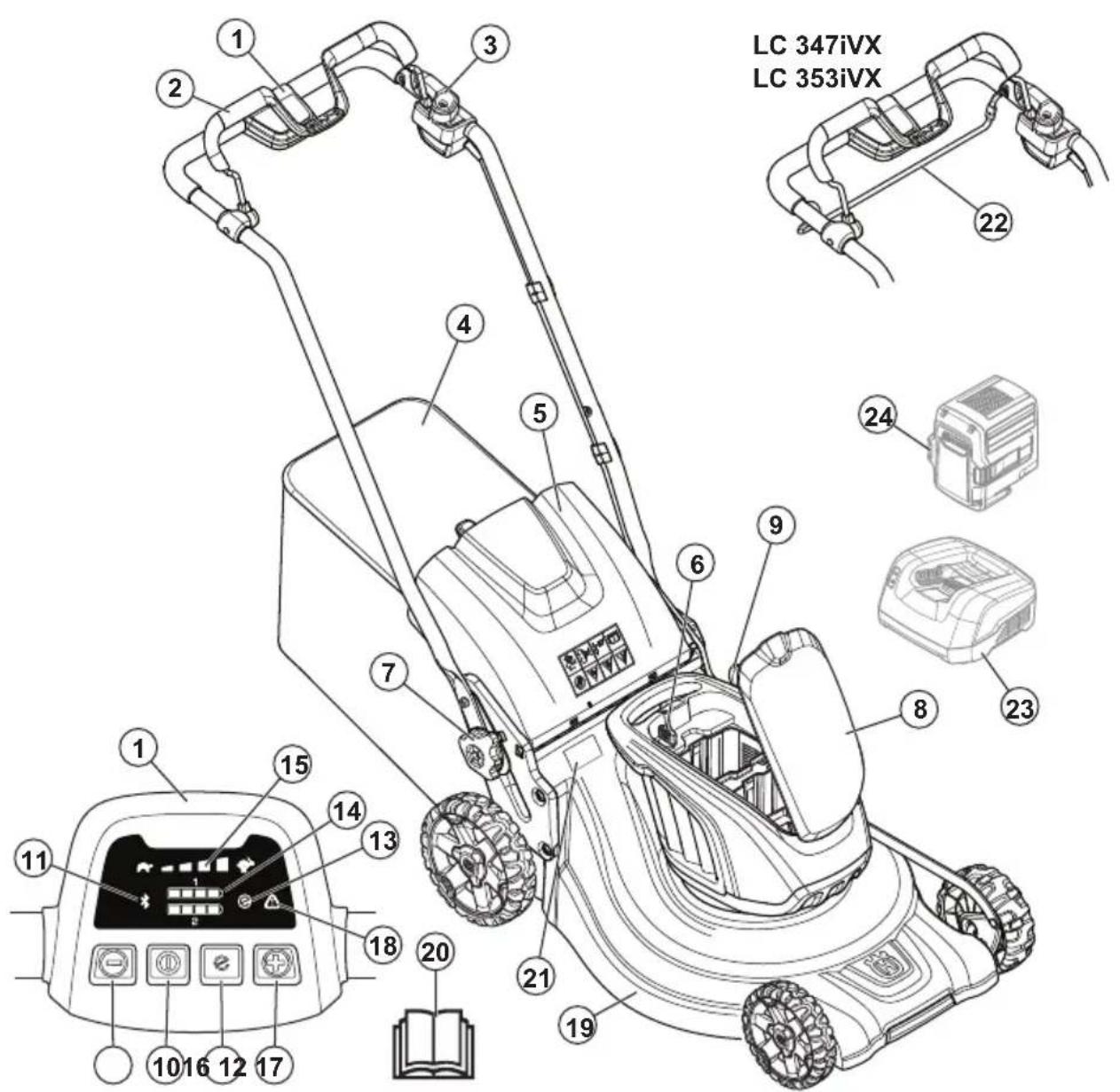

1.控制板
2. 电机制动手柄
3. 启动禁止器
4. 集草袋
5.后盖
6. 安全钥匙
7. 把手旋钮
8. 电池盖
9.修剪高度控制
10.“开/关”按钮
11. Bluetooth® 无线技术指示灯
12. Save 按钮
13. Save 指示灯
14. 电池指示灯

警告！请多加小心，并正确使用本产品。这可能会对操作员或其他人造成严重伤害或死亡。

请认真阅读本说明书，确保在充分理解各项说明之后再使用本产品。

确保人员和动物与工作区域保持安全距离。

注意抛掷物和反弹物。

警告：使手和脚远离正在旋转的刀片。

警告：使手和脚远离回转部件。

在执行维修或维护作业之前，先取出安全钥匙。

不得暴露在雨水中。

本产品或产品包装不属于生活垃圾。请在回收站作为电气和电子设备进行回收。

本产品符合适用的EC指令。

本产品符合适用的欧亚关税同盟(EurasianCustoms Union)指令。

本产品符合适用的乌克兰认证(UkrSEPRO)指令。

本产品符合适用的RCM指令。仅适用于澳洲/新西兰

环境噪音释放符合欧盟指令2000/14/EC和新南威尔士州法规“2017年环境行动（噪音控制）保护法规”的要求。噪音排放数据可在机器标签和技术资料章节中找到。

IPX1

本产品防水滴。

启动过程：按下开/关按钮，松开启动禁止器，向下推电机制动手柄。

释放电机制动手柄以停止。

慢速

快速

扫描码

注意：有关本产品上的其他符号/标识，请参阅适用于部分市场的认证要求。

本产品上的标签

手和脚远离正在旋转的刀片。

产品责任

如产品责任法律中所引用的，在以下情况下，我们对我们的产品所导致的损坏不担负责任：

• 未正确修理产品。
• 使用并非来自制造商或者未获得制造商批准的零部件修理产品。
• 产品具有并非来自制造商或者未获得制造商批准的附件。
• 未在获得批准的服务中心修理产品，或者并非由获得批准的机构修理产品。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他

材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的信息。

一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

如果使用不当，或者如果您不小心，则本产品非常危险。如

果未遵守一般安全须知，可能会导致伤害或死亡。

• 本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。
• 请务必多加小心，并运用常识来判断。如果您不确定在特殊情况下如何操作本产品，请停止操作并与您的Husqvarna经销商联系。
• 切记，操作员将对涉及他人或其财产的事故负责。
• 请保持产品清洁。确保您可以清楚地阅读标记和标签。
• 切勿让不熟悉这些说明的儿童或人员使用本设备。当地法律可能会对操作员的年龄加以限制
• 若使用产品的人员身体能力或心智能力降低，务必对其进行监督。成人监督人必须始终在场。
• 当您感到疲倦、生病或受到酒精、麻药或药物的影响时，请勿使用本产品。这些因素会对您的视觉、警惕性、协调能力或判断力产生不良影响。
• 如果本产品有缺陷，切勿使用。
• 如果本产品可能被他人改动过，请勿再进行改动或使用。

工作区安全

警告：请在使用本产品前阅读下面的警告说明。

• 在使用本产品之前，请清除作业区域中的树枝、枝桠和石头等物体。
• 这些物体碰撞到切割设备会被弹出，导致人员受伤和物体损坏。确保附近人员和动物与本产品保持安全距离。
• 切勿在雾天、雨天、强风、严寒和闪电等恶劣天气下使用本产品。在恶劣天气下或潮湿地点使用本产品容易令人感到疲倦。恶劣天气会导致危险的情况，如湿滑的路面。
• 留意可能妨碍本产品安全运行的人员、物体和情况。
• 留意如树根、石头、枝桠、坑和沟渠等障碍。茂盛的草会隐藏障碍物。
• 在斜坡上割草可能非常危险。不要在陡坡上割草。不要在坡度超过 15^ 的地面上使用本产品
• 在斜坡上换向时要格外小心。面对斜坡操作本产品。切勿上下移动。
• 在接近隐藏的角和物体时请小心谨慎，以免阻碍视线。

警告：请在使用本产品前阅读下面的警告说明。

• 本产品仅用于切割草坪。不允许用于其他任务。
• 使用个人保护装备。请参阅个人防护装备在第730页上。
• 确保您知道在紧急情况下如何快速停止电机。
• 请勿在雨天或潮湿的条件下操作本产品。如果水进入本产品，发生电击的风险会增加。
• 除非已正确连接刀片和所有盖板，否则请勿操作本产品。未正确连接的刀片可能松动，导致人身伤害。
• 确保刀片不会碰到石头和树根等物体。这会损坏刀片，并折弯电机轴。折弯的轴会导致严重振动，刀片松动的风险也很高。
• 如果刀片碰撞到任何异物或者发生振动，请立即关闭本产品。停止电机运转，将安全钥匙转至0并取出电池。检查本产品是否损坏。维修损坏的地方或让授权的保养厂执行维修。
• 启动电机时，切勿将电机制动手柄永久连接至手柄。

• 将本产品放置在稳定、平坦的地面上，然后将其启动。确保刀片不会碰撞到地面或其他物体。

• 当您操作本产品时，请始终站在本产品的后面。

• 在操作本产品时使所有车轮接触地面，并将双手放在手柄上。手和脚远离正在旋转的刀片。
• 当电机启动后，请勿倾斜本产品。
• 向后拉动本产品时请小心谨慎。
• 切勿在电机启动后吊起本产品。如果必须吊起本产品，请先停止电机，将安全钥匙转至0并拆出电池。
• 在操作本产品时切勿倒退行走。
• 当您在没有草的区域移动时，例如由石砾、石头和沥青等铺成的道路，应停止电机。
• 请勿在电机启动后带着本产品奔跑。操作本产品时始终保持步行。
• 在更改修剪高度之前，请先停止电机运转。切勿在电机启动后进行调整。
• 切勿在电机启动后将本产品置于视线以外的地方。停止电机运转，确保切割设备不转动。

操作安全须知

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
• 穿上结实耐磨防滑靴或防滑鞋。请勿穿凉鞋或赤脚。
• 请穿上厚实的长裤。
• 必要时戴上保护手套，例如在安装、检查或清洁切割设备时。

产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

• 切勿在安全装置有故障的情况下使用产品。
  定期检查安全装置。如果安全装置有故障，请联系您的Husqvarna 保养厂。

检查切割防护盖

切割防护盖可降低本产品产生的振动，并降低被刀片割伤的风险。
- 检查切割防护盖，确保没有损坏，如裂缝。

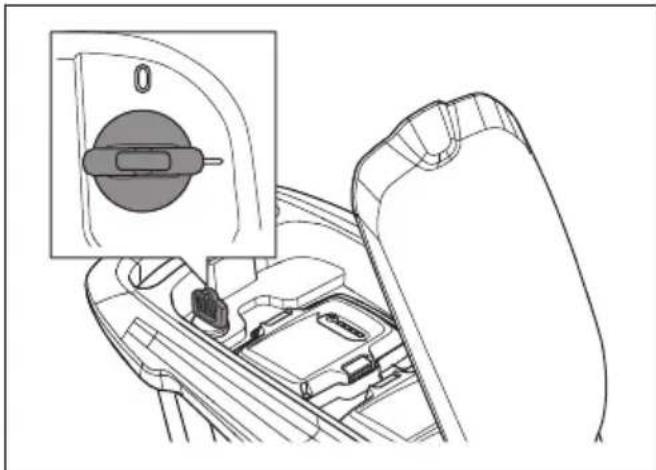

安全钥匙

安全钥匙位于电池盖下方。安全钥匙用于连接为电机供电的电池。
- 启动和停止电机运转以检查安全钥匙。

如果安全钥匙正常工作，则电机只有在安全钥匙处于位置1时启动。

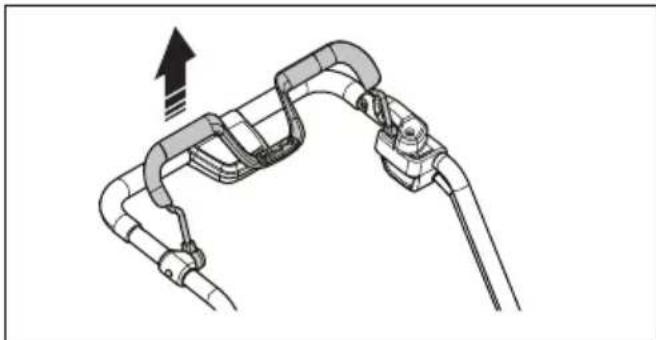

电机制动手柄

电机制动手柄可停止电机。松开电机制动手柄后，电机停止。

要检查电机制动，启动电机，然后松开电机制动手柄。如果电机未在3秒钟内停止，应请经认可的Husqvarna保养厂调整电机制动。

检查启动禁止器

检查启动禁止器，确保它能防止电机运转。

1. 朝手柄杆方向推动电机制动手柄。启动禁止器停止移动。

2. 将启动禁止器推出。

3. 松开启动禁止器，并确保它会返回到其初始位置。

电池安全

警告：请在使用本产品前阅读下面的警告说明。

• 只能将Husqvarna充电电池用作相关Husqvarna产品的电源。为避免伤害，请勿用电池为其他装置供电。
• 请勿使用一次性电池。
• 有发生电击的危险。请勿将电池端子连接至钥匙、硬币、螺钉或其他金属上。这会导致电池短路。
• 请勿将异物放入电池的导气槽中。
• 使电池远离阳光、热量或明火。电池可能爆炸并导致烧伤和/或化学烧伤。
• 使电池远离雨水和潮湿条件。
• 使电池远离微波和高压条件。
• 请勿尝试拆卸或破坏电池。
• 如果电池出现泄漏，不要让电池酸液接触到身体或眼睛。如果接触了电池酸液，请先用大

量清水清洗接触部位，然后送医治疗。

• 在 -10^ C 至 40^ C 之间的温度下使用电池。
• 切勿用水清洁电池或充电器。请参阅清洁电池和电池充电器在第739页上。
• 切勿使用存在缺陷或损坏的电池。
  电池在存放时应远离金属物体，如钉子、硬币、珠宝首饰等。

充电器安全性

警告：请在使用本产品前阅读下面的警告说明。

• 只能使用 QC 电池充电器为 Husqvarna 备用电池充电。
• 电击或短路风险。请勿将异物放置在充电器的导气槽中。切勿尝试拆卸电池充电器。切勿将充电器端子连接到金属物体上。使用认可的电源插座。
  本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。
• 定期确认电池充电器的电源线未受损且内部无裂纹。
• 切勿用电源线提起电池充电器。要从电源插座断开电池充

电器，请拔出插头。切勿拽拉电源线。

• 确保所有电源线和延长电线远离水、油和锋利边缘。确保电线不会夹在门、栅栏或类似物体之间。否则会使充电器带电。
• 切勿用水清洁电池充电器。
• 8周岁起的儿童和体力、感官或精神能力较差或缺乏经验和知识的成年人，可在得到监督或指导、了解如何安全使用电池充电器及其所涉及危险的情况下使用电池充电器。不得让儿童玩耍电池充电器。儿童不得在没有监督的情况下对设备进行清洁和维护。
• 切勿将非充电电池放入电池充电器中充电。
• 请勿在易燃材料或可能导致腐蚀的材料附近使用电池充电器。不要盖住电池充电器。如果出现冒烟或着火，拔出电池充电器插头。
• 切勿使用存在缺陷或损坏的电池充电器。
• 仅在室内空气流通较好且远离日光的位置为电池充电。请勿在潮湿条件下为电池充电。

维护安全须知

警告：请在使用本产品前阅读下面的警告说明。

为了防止在维护过程中意外启动，请将安全钥匙转至0并取出电池。至少等待5秒钟，然后再开始维护。
- 正确执行维护工作将增加本产品的使用寿命，降低发生意外的风险。让经批准的保养厂执行专业维修。如需了解更多信息，请与离您最近的保养厂联系。
- 只能进行本说明书中说明的维护工作。其他保养操作必须由经批准的保养厂完成。
- 在使用切割设备时，请务必戴上耐磨的手套。刀片非常锋利，很容易割到手。
- 保持切割刃锋利并清洁，以获得最佳和最安全的性能。
- 让您的保养厂定期检查本产品，并进行必要的调整及修理。
- 更换已经损坏、磨损或破损的零件。
- 请遵守关于更换配件的说明。只能使用制造商提供的配件。
- 在不使用时，请将本产品、电池和电池充电器分开存放在干燥、上锁的室内区域。确保未获批准的儿童和人员无法取用本产品、电池或电池充电器。

安装

引言

警告：在装配本产品前，请阅读安全章节。

警告：为防止在装配过程中意外启动，将安全钥匙转至0，取下电池，然后等待至少5秒钟。

调节手柄

1. 将手柄高度设置到2个可用位置中的其中一个。
2. 朝手柄方向向上转动旋钮，直至它们停止并且听到咔嗒声。

1. 完全上紧旋钮。

装配集草袋

1. 将集草袋框架连接到草袋，使袋子的硬侧在下面。将框架的手柄放在草袋顶部。

1. 将集草袋框架的底部连接到集草袋底部的凹槽中。
2. 用夹子将草袋连接到集草袋框架上。

4.抬起后盖。
5. 将集草袋连接到机架顶部边缘上。
6. 将集草袋的下部放入卸草通道中。

装配地面覆盖插件（附件）

1.抬起后盖，拆下集草袋。
2. 将地面覆盖插件插入到卸草通道中。

3.使用地面覆盖套件中提供的覆盖刀片更换刀片。请参阅卸下和更换刀片在第739页上。

操作

引言

警告：在使用本产品之前，您必须阅读并理解安全章节。

Husqvarna Connect

Husqvarna Connect 是一款可在移动设备上免费使用的应用程序。Husqvarna Connect 应用程序可为您的 Husqvarna 产品提供扩展功能：

·扩展产品信息。
- 关于帮助、产品零件和保养的信息。

开始使用HusqvarnaConnect

1. 将Husqvarma Connect 应用程序下载至您的移动设备。
2. 在Husqyama Connect 应用程序中注册。
   3.执行HusqvarnaConnect应用程序中的说明步骤以连接并注册产品。

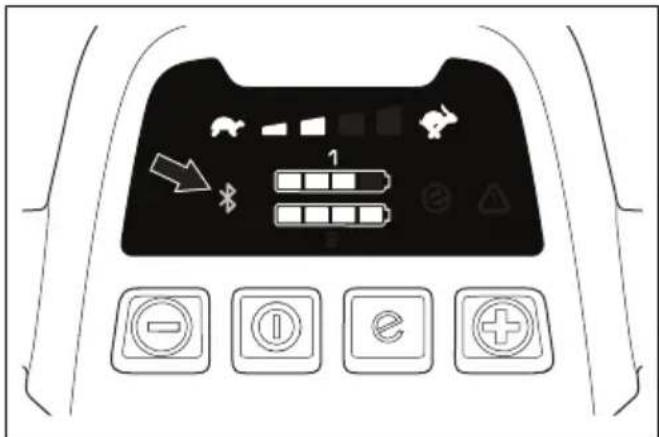

Bluetooth® 信息 (LC 247iX, LC 347iVX, LC 353iVX)

Bluetooth®无线技术

当移动设备连接到本产品时，Bluetooth®无线技术的符号会亮起。

将产品设置在工作位置

1. 将手柄折起到竖直位置。

1. 朝手柄方向向上转动旋钮，直至它们停止并且听到咔嗒声。

1. 完全上紧旋钮。

设置修剪高度

修剪高度有6个可调级别。

1. 向下移动修剪高度调节杆以降低修剪高度。

2.向上移动修剪高度调节杆以增加修剪高度。

小心：切勿将修剪高度设置得太低。如果草坪的表面不水平，刀片可能会碰到地面。

蓄电池

警告：在使用电池前，您必须阅读并理解安全章节。您还必须阅读并理解电池和电池充电器的说明书。

电池状态

指示灯显示剩余的电池电量以及电池是否出现任何问题。本产品关闭后，或者按下电池指示灯按钮之后，电池电量将显示5秒钟。出现错误时，电池上的警告符号将亮起。请参阅蓄电池在第740页上。

LED灯	电池状态
所有指示灯亮起充满电(75-100%)	100%
LED 1、LED 2、LED 3亮起	电池充电至50%-75%
LED 1、LED 2亮起电池充电	电至25%-50%
LED 1亮起电池充电至0%	25%。
LED 1闪烁电池电量耗尽。	给电池充电。

为电池充电

在首次使用之前先要给电池充电。电池在交付给客户时仅充有 30% 的电量。

注意：将电池充电器连接至具有标牌上规定电压和频率的电源。

如果电池温度高于 50^ ，则电池不会充电。电池充电器会降低电池的温度，然后再开始充电。

1. 将电池充电器电源线的一端连接到电池充电器的插座。
2. 将电池充电器电源线的另一端连接到具有接地连接的电源插座。电池充电器上的LED灯会闪烁一下绿灯。

1. 将电池放入充电器中。当电池正确连接至电池充电器时，充电器上的绿色指示灯会亮起。

1. 当电池上的所有LED灯亮起时，说明电池已充满电。给电池充电最长24小时。
2. 要将电池充电器与电源插座断开，请拔下插头，不可拉拽电源线。
3. 从电池充电器中取出电池。

电池充电状态

Husqvarna锂离子电池可以在所有电量水平下充电或使用。电池不会受损。充满电的电池即使留在充电器中也不会损失电量。

指示灯	充电状态
LED1闪烁0%-25%
LED1亮起,LED2闪烁25%-50%
LED1、LED2亮起,LED3闪烁	50%-75%
LED1、LED2、LED3亮起,LED4闪烁	75%-100%
LED1、LED2、LED3、LED4亮起	充满电

启动产品

1. 打开电池盖。
2. 将充满电的电池放入其中一个电池座中。为延长工作时间，请将另一个充满电的电池放入另一个电池座。
3. 将安全钥匙转至 1。

4.站在本产品的后面。

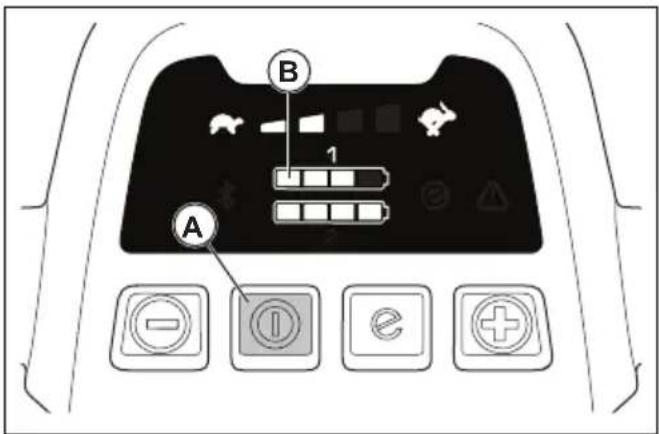

5. 按下控制板上的开/关按钮(A)。显示屏亮起。电池指示灯(B)显示2节电池的电池电量。工作中的电池数量在电池指示符旁边显示。对于型号LC347iV, LC347iVX, LC353iV, LC353iVX，显示屏还显示设定的速度。

1. 松开启动禁止器。

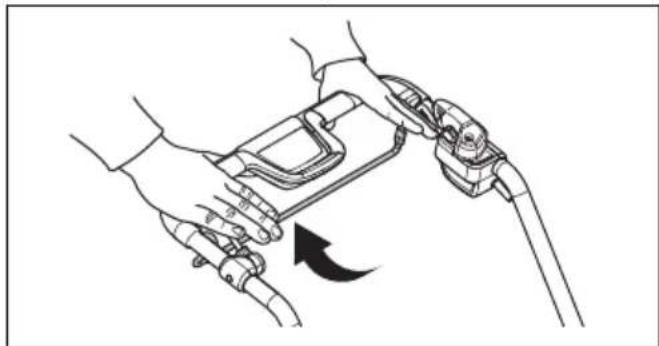

7.朝手柄杆方向推动电机制动手柄。

使用车轮上的驱动装置 LC347iV, LC 347iVX, LC 353iV, LC 353iVX

• 朝手柄杆方向拉动驱动杆，启动驱动装置。

• 在控制板上按 + 和 -, 驱动速度有 4 档可调。

• 松开驱动杆以脱开驱动装置，例如，当您靠近障碍物时。

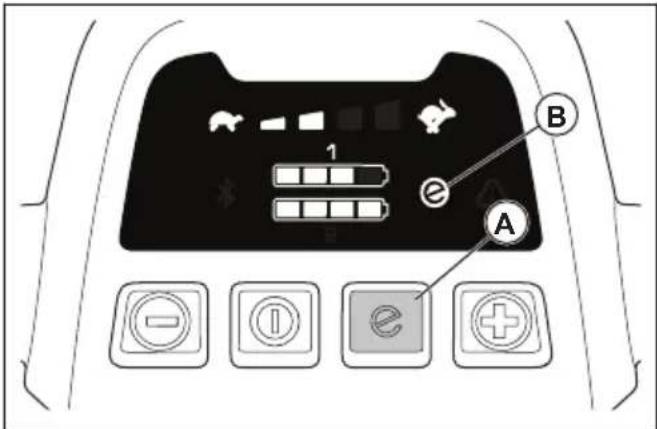

使用功能

本产品具有电池节电功能()，可提供更长的工作时间。

1. 按下按钮(A)可启动该功能。显示屏上的符号(B)会亮起。

2. 再次按下按钮可停止该功能。显示屏上的符号(B)会熄灭。

如果地面条件要求更高的功率输出，则功能会自动停止。在地面条件允许时，功能会再次自动启动。

高负载功能

当本产品切割长草或湿草时，电机会自动增加转速。当不需要高负载时，电机恢复标准模式。

关停产品

如果您在10分钟内没有任何操作，本产品将自动停止。在使本产品离开视线以外之前，请始终将安全钥匙转至0。

1.松开电机制动手柄以停止电机运转。

1. 按下控制板上的开/关按钮。显示屏上的所有LED灯和符号均熄灭。

1. 打开电池盖，将安全钥匙转至0。

1. 要拆下电池，请按下两个释放按钮，然后取下电池。

1. 如果电池电量不足，请为电池充电。有关更多信息，请参阅 电池充电在第736页上。

为获得良好的作业效果

·务必使用锐利的刀片。钝刀片会产生不规则的结果，且草的切割表面会变黄。此外，锐利的刀片比钝刀片更加节能。
修剪高度不得超过草长的 1 / 3 。从较高的修剪高度开始切割。检查结果，将修剪高度降低到合适的水平。如果草非常长，请缓慢前进，必要时切割2次。
每次的修剪方向不应相同，以防止草坪上出现条纹。

在未连接集草袋或地面覆盖插件的情况下割草

• 抬起后盖，拆下集草袋。
• 如果已连接地面覆盖插件和覆盖刀片，请将其卸下。
• 在操作本产品之前，关闭后盖。

在操作本产品时，割下的草将在后盖下方排出。

维护

引言

警告：进行维护之前，您必须阅读并理解安全须知章节。

要对本产品执行任何保养和维修工作，都需要经过特殊培训。我们承诺提供专业的维修和保养。如果您的经销商不是保养代理商，请联系该经营商以获取离您最近的保养代理商的信息。

维修时间表

维护间隔在产品每天使用的情况下计算得出。如果产品并非每天使用，维护间隔会有所不同。

有关*所标识的维护，请参阅操作安全须知在第730页上中的说明。

	每次使用	每月	每个季节
执行一般性检查 X
清洁本产品X
检查启动禁止器*X
确保本产品上的安全装置无故障*X
检查切割设备X
检查切割防护盖*X
检查电机制动手柄*X
确保开/关按钮工作正常且无故障 X
检查电池是否损坏X
检查电池电量X
确保电池上的释放按钮工作正常并将电池锁入本产品中	X
检查电池充电器是否损坏,确保其工作正常。		X
检查电池和本产品之间的连接。还要检查电池与电池充电器之间的连接。			X

进行一般性检查

·确保产品上的螺母和螺钉都已拧紧。
·确保产品上的电缆不会损坏。

清洁产品

·用清洁的干布擦净塑料部件。
·请勿用水清洁本产品。水会进入电池或电机，并导致短路或损坏本产品。
- 不要使用高压清洗机清洁产品。
- 不要直接用水冲洗马达。
·用刷子清除树叶、草和污垢。

清洁电池和电池充电器

小心：切勿用水清洁电池或充电器。

• 在将电池放入电池充电器之前，确保电池和电池充电器清洁、干燥。
  ·请使用压缩空气或软干布清洁电池端子。
  ·请使用软干布清洁电池和电池充电器的表面。

润滑切割设备

警告：为防止意外启动，将安全钥匙转至0，拆下电池，然后等待至少5秒钟。

警告：维护切割设备时，请戴上保护手套。刀片非常锋利，很容易割到手。

1. 检查切割设备是否有损坏或裂痕。务必更换损坏的切割设备。
2. 检查刀片，查看是否损坏或变钝。

注意：必须在磨利后使刀片保持平衡。让维修中心磨利、更换和平衡刀片。如果您碰到障碍物导致本产品停止运转，请更换损坏的刀片。让维修中心评估刀片可以磨利还是必须更换。

卸下和更换刀片

1. 使用木块卡住刀片。

1. 拆下刀片螺栓。
2. 拆下刀片。
3. 检查刀片支撑和刀片螺栓，查看是否有损坏。
4. 检查电机轴，确保其未弯曲。

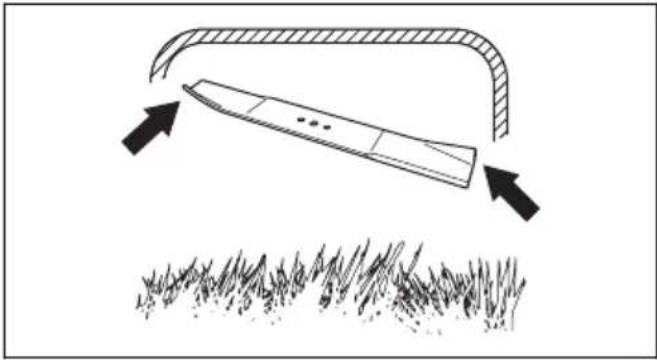

5. 安装新刀片时，请将刀片的倾斜端指向切割防护盖的方向。

7. 确保刀片与电机轴中心对准。

1. 使用木块卡住刀片。安装弹簧垫片，并且用23-28Nm扭矩拧紧螺丝和垫片。

9.用手拉住刀片旋转，确保刀片转动自如。

警告：请佩戴耐磨手套。刀片非常锋利，很容易割到手。

1. 启动本产品以测试刀片。如果刀片未正确安装，则本产品中存在振动，或切割结果令人不满意。

故障排除

蓄电池

电池上的 LED 可能的故障	可能的步骤
绿色 LED 闪烁 电池电压	过低 给电池充电。请参阅	为电池充电在第736页上。
错误 LED 闪烁 电池电量	不足 给电池充电。请参阅	蓄电池在第740页上。
	工作环境温度过高或过低	在-10°C至40°C之间的温度下使用电池。
	过压	检查电源电压是否与产品标牌上的电压一致。
		从电池充电器中取出电池。等待5秒钟,然后再次尝试为电池充电。如果问题仍然存在,请联系经授权的保养厂。
错误 LED 亮起	电池电压差过大(1V)	请联系获得批准的保养厂。

电池充电器

电池充电器上的 LED	可能的故障	可能的步骤
错误 LED 闪烁	工作环境温度过高或过低	在 5°C 至 40°C 之间的温度下使用电池充电器。
错误 LED 亮起 请联系	获得批准的保养厂

控制板

键盘错误代码(闪烁数)	次 数	可能的故障 可行操作
错误指示灯闪烁3电	机过载 增加修剪高度。	请参阅	设置修剪高度在第735页上。
	5电机速度下降过多,电机停止
	10	电机控制过热	停止电机,等待直至其冷却。
	2	刀片卡住	为防止意外启动,将安全钥匙转至0,拆下电池,然后等待至少5秒钟。确保刀片转动自如。如果问题仍然存在,请联系经授权的保养厂。
	9	电池错误或电池无信号	将电池正确装入本产品,并检查电池接头。如果电池上的错误LED闪烁,请参阅蓄电池在第736页上。
本产品停止运行8电	池电量不足 给电池充电。	电。请参阅	为电池充电在第736页上。
	0电池接头故障 检查电池接头
其它错误	如果出现其他错误,请将安全钥匙转至0,取下电池并联系获得批准的保养厂。

运输、存放和废弃处理

引言

警告：为防止在运输过程中意外启动，将安全钥匙转至“0”，取下电池，然后等待至少5秒钟。

将产品置于运输位置

• 危险品法律要求适用于本产品所含的锂离子电池。

• 对于商业运输，必须遵守包装和标签上的特殊要求。

• 当您准备运输产品时，请确保遵守有关危险品的法规。当地法规可能适用。
  ·运输之前务必取下电池。

• 将胶带贴在电池接头上，并确保在运输过程中电池无法移动。
  ·运输期间请固定好本产品。

存放

·进行存放之前务必取下电池。

为了防止意外事故，请确保在存放期间电池未连接到本产品。
- 将电池充电器存放于密闭干燥的位置。
- 将电池和电池充电器存放于干燥、无湿气或结霜的位置。
- 在存储期间从电池充电器中断开电池的连接。
- 不要将电池存放在容易积聚静电的位置。严禁将电池存放在金属盒中。
- 电池存放温度应介于 5^ C 至 25^ C 之间，并避免阳光直射。
电池充电器存放温度应介于 5^ 至 45^ 之间，并避免阳光直射。
- 确保电池在长期存放之前充电至 30% - 50% 电量。

• 将本产品、电池和电池充电器存放在上锁区域，防止儿童和未经批准的人取用。
• 在长期存储本产品之前，应清洁本产品并进行全面的保养。

废弃处理

本产品或其包装上的符号指示不能将本产品当作生活垃圾进行处理。必须将其送交相应的回收站以回收利用电气和电子设备。

对本产品进行不当的废物管理可能会对环境和人身造成负面影响，请确保正确处理本产品，避免发生此类问题。有关回收本产品的详细信息，请与当地相关管理部门、生活垃圾服务机构或销售本产品的商店联系。

技术参数
技术参数

	LC 247iX/LC 247i LC	347iVX/LC 347iV LC 35	3iVX/LC 353iV
切割电机
电机类型 BLDC (无刷型) 36V BLDC (无刷型) 36V BLDC (无刷型)	36V BLDC (无刷型)	36V
电机转速 - 节能, rpm 2600 2600 2600
电机转速 - 标称, rpm 3000 3000 3000
电机转速 - 高负载, rpm 3500 3500 3500
电机输出 - 最大, kW 0.96 0.96 1.05
电机输出 - 标称, kW 0.75 0.75 0.9
驱动马达
电机输出 - 标称, kW 不适用 0.25 0.25
自行移动速度, km/h 不适用 3.0-4.5 3.0-4.5
速度调节杆不适用 4 4
重量
不含电池时的重量, kg 24 26 28
电池
电池类型	Husqvarna 电池系列	Husqvarna 电池系列	Husqvarna 电池系列
电池工作时间
电池工作时间,分钟,(空运转)启用 SavE模式,使用一块Husqvarna 5.2 Ah电池(BLi200)。	43 43 32
电池工作时间,分钟,(空运转)启用标准模式,采用一节Husqvarna 5.2 Ah电池(Bli200)。	30 30 20
噪音排放85
声功率级(测量值),dB(A)94 94 97
声功率级(保证值,LWA),dB(A)95 95 98
声级86
操作员耳旁的声压级,dB(A)82 82 86
振动水平87
手柄,m/s2	0.42 0.42 2.64
切割设备
修剪高度,mm 20-75 mm 20-75 mm 20-75 mm
修剪宽度,cm 47 47 53
刀片标准	收集5905934-10	收集5905934-10	收集5940757-10
刀片附件覆盖5907010-10覆盖5907010-10覆盖5950072-10
集草袋容量,升55 55 60

Bluetooth®射频数据 LC 247iX LC 347iVX LC 353iVX
频段,GHz 2.4-2.4835 2.4-2.4835 2.4	2.4835
输出功率,最大值(dBm)	4	4	4

认可电池	类型	电池容量，Ah	电压，V	重量，lb/kg
BLi20	锂离子电池	4.0	36	2.6/1.2
BLi30	锂离子电池	7.7	36	4.2/1.9
BLi200	锂离子电池	5.2	36	2.8/1.3
BLi300	锂离子电池	9.4	36	4.1/1.9

85 环境噪音排放以声功率 (L_WA) 量测，符合EC指导文件2000/14/EC的要求。
86 噪音音压级的上报数据中具有一个1.2dB(A)的典型统计离差（标准偏差）。
等效振动水平的报告数据中具有 0.2m / s^2 的典型统计离差（标准偏差）。振动标准EN60335-2-77:2017第20.105章

指定 BLi 电池允许使用的充电器	输入电压, V	频率, Hz	功率 (W)
QC80 100-240 50-60 80
QC80F 12 0 80
QC250 100-240 50-60 250
QC330 100-240 50-60 330
QC500 100-240 50-60 500

欧盟一致性声明

欧盟一致性声明

Husqvarna AB, SE-561 82 Huskvarna,Sweden，电话：[phone]，声明自2018年和以后的草坪机Husqvarna LC 247i, LC 247iX, LC 347iV, LC 347iVX, LC 353iV, LC 353iVX符合理事会指令的要求：

·2011年6月8日“关于限制使用某些有害物质”的指令2011/65/EU
2006年5月17日“关于机械”的指导文件2006/42/EC
·2000年5月8日“关于环境噪音释放”的指令2000/14/EC

关于噪音释放的信息，请参阅技术参数在第742页上。
适用标准如下：

EN/IEC 60335-1, EN/IEC 60335-2-77, EN/IEC 62233, EN 55014-1, EN ETSI 301 489-7 v1.3.1, EN 61000-6,

ETSI EN 61000-6-1, EN 300 328 BT low energy Tx/Rx, EN 50581

如果未做其他说明，那么以上所列各项标准皆为最新发布的版本。

认证机构：0404,RISE SMP Svensk Maskinprovning AB,Box 7035,SE-750 07 Uppsala已按照2000/14/EC指令附录VI执行了合规性评估。

Huskvarna, 2020-04-22

Claes Losdal，开发经理/园林产品（Husqvarna AB授权代表，负责技术文档编制事务）

注册商标

Bluetooth®文字标志和徽标是Bluetooth SIG, inc.所拥有的注册商标，Husqvarna对这些标志的任何使用均获得了许可。

Husqvarna

www.husqvarna.com

Original instructions
Оригиналини NGCTpykuni PuvodniPokyny
Originale instruktioner
Originalanweisungen Apxikic oyniec
Instrucciones originales Originaaljuhend Alkuperaiset ohjeet Instructions d'origine Originalne upute Eredeti utmutatas Istruzioni originali 取报説明書原本

Originalios instrukcios

Lietosanas pamaciba
Originele instructies
Originale instruksjoner
Oryginalne instrukcje
Instruções originais
Instruciuni initiale
Оригианьные Иструкци
Povodné pokу
Izvirna navodila
Originalna uputstva
Bruksanvisning i original
Orijnal talimatlar
Оригианьни Иструкци
原始说明

2021-01-27
