IXO Grass Shear - Schaar BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Grasmaaiadapter voor accuschroevendraaier
Merk	Bosch
Model	IXO Grass Shear
Snijbreedte	73 mm
Gewicht (volgens EPTA 01:2014)	0,27 kg
Compatibiliteit	Accuschroevendraaier Bosch IXO (ref. 3 603 J81 0.., 3 603 JA8 0..)
Aantal bevestigingsstanden	8 standen
Draairichting	Rechts en links
Mesbeschermer	Ja, afneembaar met hoorbare vergrendeling
Beschermingsscherm	Geïntegreerd, om onbedoeld contact met het mes te voorkomen
Geluidsdrukniveau	< 70 dB(A) (onzekerheid K=3 dB)
Trillingen (totale waarde ah)	4,0 m/s² (onzekerheid K=1,5 m/s²) volgens EN 50636-2-94
Gebruik	Gras maaien, gazonranden en lichte struiken
Onderhoud	Reinigen met zachte borstel, mes smeren met onderhoudsspray Bosch
Mesvervanging	Niet mogelijk (vervangen van adapter aanbevolen)
Veiligheidsinstructies	Niet gebruiken in de regen, draag veiligheidsbril/gesloten schoenen, houd afstand
After-sales service Frankrijk	0811360122, www.bosch-pt.fr
Repareerbaarheid	Reserveonderdelen beschikbaar via Bosch-service

Veelgestelde vragen - IXO Grass Shear BOSCH

Hoe bevestig ik de grasmaaiadapter op de IXO schroevendraaier?

Verwijder de rubberen kap van de schroevendraaier. Duw de vergrendelingsschakelaar naar beneden, zet de richtingsschakelaar in de middelste stand, plaats de adapter op de schroevendraaier tot deze hoorbaar vastklikt. De mesbeschermer moet tijdens de montage op zijn plaats zitten.

Hoe verwijder ik de grasmaaiadapter?

Plaats de mesbeschermer op het mes (hoorbare vergrendeling). Duw de vergrendelingsschakelaar naar beneden, zet de schakelaar in de middelste stand, draai de ontgrendelingsring en verwijder de adapter. Plaats daarna de rubberen kap terug.

Kan ik het snijmes vervangen?

Nee, het vervangen van het mes is niet mogelijk. Als het mes versleten of beschadigd is, wordt aanbevolen de hele adapter te vervangen.

Welke soorten planten kan ik met dit accessoire maaien?

De adapter is ontworpen voor het maaien van gras, gazonranden en lichte struiken. Niet gebruiken voor het snijden van hout, steen, beton of kabels.

Hoe reinig en onderhoud ik de adapter?

Draag handschoenen. Verwijder de adapter van de schroevendraaier. Reinig met een zachte borstel. Smeer het mes met Bosch onderhoudsspray (ref. 1 609 200 399). Gebruik geen oplosmiddelen.

Wat te doen als het mes vastloopt?

Laat de aan/uit-schakelaar los en wacht tot het mes volledig stopt (enkele seconden). Raak het mes niet aan voordat het stilstaat. Verwijder daarna voorzichtig vuil.

Kan ik de adapter in de regen gebruiken?

Nee, gebruik de schroevendraaier en de adapter niet in de regen of in vochtige omstandigheden. Bescherm ze ook tegen hitte en direct zonlicht.

Werkt de adapter met alle Bosch schroevendraaiers?

Nee, hij is uitsluitend compatibel met de accuschroevendraaier Bosch IXO (ref. 3 603 J81 0.. en 3 603 JA8 0..).

Hoe neem ik contact op met de Bosch-klantenservice in Frankrijk?

U kunt bellen naar 0811360122 (lokaal tarief) of de website www.bosch-pt.fr raadplegen. Voor reserveonderdelen kunt u online bestellen op deze site.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees alle instructies. Draag een veiligheidsbril, gesloten schoenen en een lange broek. Ren niet. Houd een veilige afstand. Wacht tot het mes volledig stilstaat voordat u het aanraakt. Verwijder de adapter na gebruik.

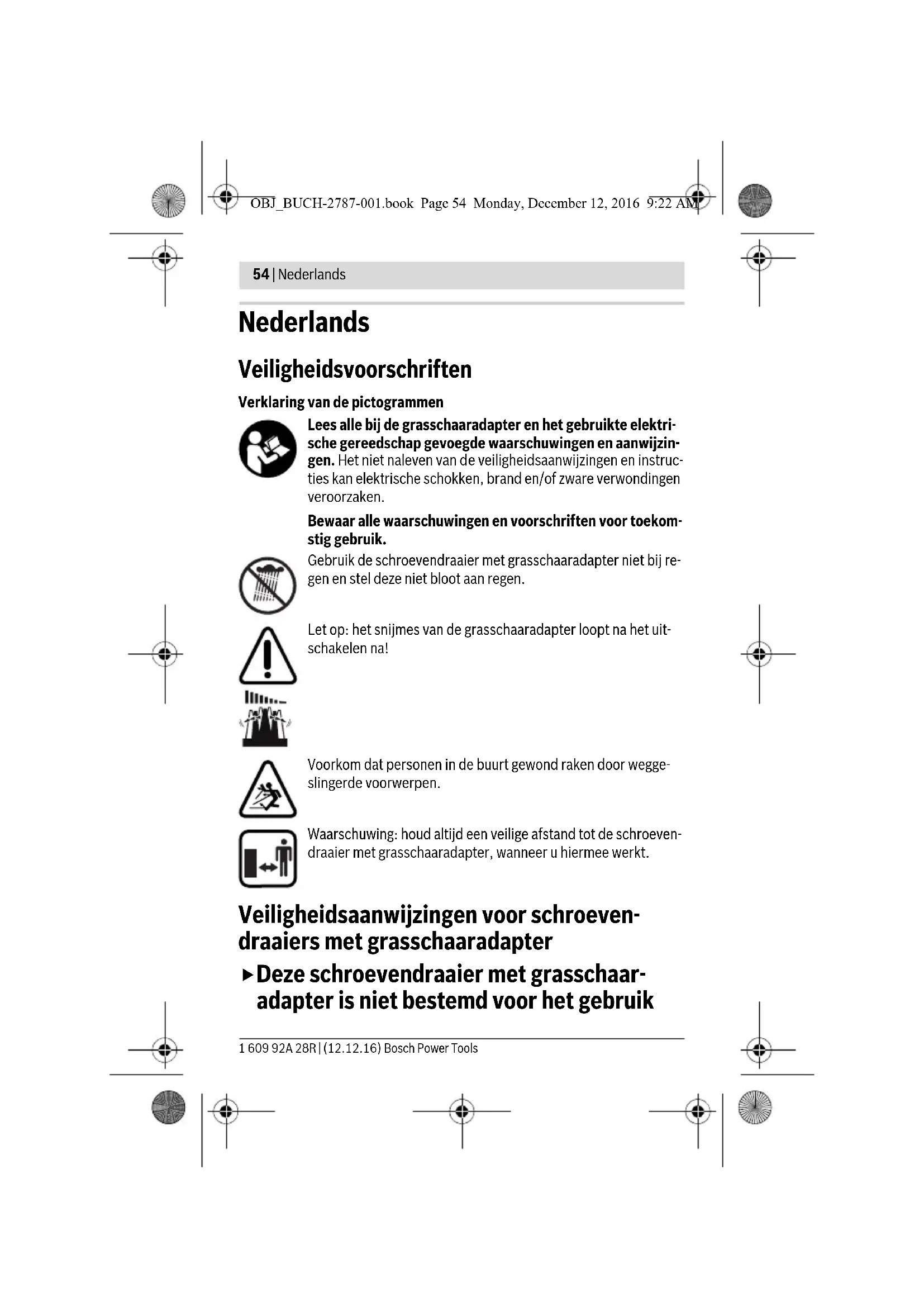

GEBRUIKSAANWIJZING IXO Grass Shear BOSCH

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Lees alle bij de grasschaaradapter en het gebruikte elektrische gereedschap gevoegde waarschuwingen en aanwijzingen. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik de schroevendraaier met grasschaaradapter niet bij regen en stel deze niet bloot aan regen.

Let op: het snijmes van de grasschaaradapter loopt na het uitschakelen na!

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Waarschuwing: houd altijd een veilige afstand tot de schroevendraaier met grasschaaradapter, wanneer u hiermee werkt.

Veiligheidsaanwijzingen voor schroevendraaiers met grasschaaradapter

▶Deze schroevendraaier met grasschaar-adapter is niet bestemd voor het gebruik

1 609 92A 28R | (12.12.16) Bosch Power Tools

Nederlands

door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis.

• Gebruik de grasschaaradapter of de schroevendraaier met grasschaaradapter niet, terwijl er personen of huisdieren in de buurt zijn.
  ▶ Let erop dat kinderen niet met de grass-schaaradapter of de schroevendraaier met grasschaaradapter spelen.
  ▶ Verwijder de grasschaaradapter van de schroevendraaier, wanneer deze niet wordt gebruikt.
  ▶ Let erop dat het snijmes is afgedekt met de mesbescherming, wanneer dit niet wordt gebruikt.
• Controleer of het bij de grasschaaradapter horende schild onbeschadigd is. Het schild moet de bedienende persoon tegen toevallig contact met het snijmes beschermen.
  Houd het snijmes scherp en schoon. Een zorgvuldig onderhouden snijmes met scherpe snijkanten klemt minder snel vast en is gemakkelijker te geleiden.
  ▶ Snij geen hout, steen, beton of kabel. Het snijmes wordt bot en kan vastklemmen.
  ▶ Draag altijd een veiligheidsbril, stevig schoeisel en een lange broek, wanneer u met de schroevendraaier met grasschaaradapter werkt.
  ▶ Vermijd een abnormale lichaamshouding en zorg ervoor dat u stabiel staat. Blijf op elk moment in evenwicht, vooral op hellingen of taluds.

Stabiel staan en een geschikte lichaamshouding zorgen ervoor dat u de schroevendraaier met grasschaaradapter in onverwachte situaties beter onder controle kunt houden.

▶ Ren niet, zolang u de grasschaaradapter gebruikt of transporteert.

Bij uitglijden of vallen bestaat het risico van verwonding.

Bosch Power Tools 1 609 92A 28R | (12.12.16)

56 | Nederlands

▶ Schakel de aan/uit-schakelaar uit, zet de draairichtingschakelaar in middenstand en druk de vergrendelingsschakelaar omlaag:

• vóór alle werkzaamheden aan de schroevendraaier met grasschaaradapter (bijv. wisselen van adapter enz.) evenals bij het transporteren en opbergen ervan,
• telkens wanneer u wegloopt van de schroevendraaier met grasschaaradapter,
• vóór het verwijderen van blokkades,
• wanneer u de schroevendraaier met grasschaaradapter controleert, reinigt of hieraan werkt,
• nadat deze in aanraking is gekomen met een vreemd voorwerp. Controleer de schroevendraaier met grasschaaradapter op beschadigingen en laat deze indien nodig repareren,
• wanneer de schroevendraaier met grasschaaradapter ongebruikelijk begint te trillen. Controleer direct de schroevendraaier met grasschaaradapter.

▶ Schakel de schroevendraaier met grasschaaradapter pas in, wanneer uw handen en voeten zich op voldoende afstand van het snijmes bevinden.

Onderhoud de schroevendraaier met grasschaaradapter zorgvuldig. Controleer of bewegende delen correct functioneren en niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van de schroevendraaier met grasschaaradapter nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór het gebruik van de schroevendraaier met grasschaaradapter repareren. Veel ongevalen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen en adapters.

Let op! Nadat de schroevendraaier met grasschaaradapter werd uitgeschakeld, beweegt het snijmes nog enkele seconden door. Voorzichtig! Raak het bewegende snijmes niet aan.

Houd de schroevendraaier met grasschaaradapter uit de buurt van regen of natheid en bescherm het elektrische gereedschap tegen hitte, bijv. ook door voortdurende bestraling door de zon.

• Gebruik de schroevendraaier met grasschaaradapter nooit, terwijl zich personen, met name kinderen of huisdieren, in directe nabijheid bevinden.
  Zorg bij een ongeval direct voor medische verzorging en verleen eerste hulp.

1 609 92A 28R | (12.12.16) Bosch Power Tools

Nederlands

57

Product- en vermogensbeschrijving

Gebruik volgens bestemming

De grasschaaradapter is in combinatie met de accuschroevendraaier IXO bestemd voor lichte knipwerkzaamheden bij gras, gazonranden en struiken.

De grasschaaradapter mag alleen in combinatie met de volgende elektrische gereedschappen worden gebruikt:

- Bosch IXO (3 603 J81 0.., 3 603 JA8 0..)

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Grasschaaradapter
2 Snijmes
3 Mesbescherming
4 Schild
5 Ontgrendelingsring
6 Draairichtingschakelaar
7 Aan/uit-schakelaar
8 Vergrendelingsschakelaar
9 Rubber dopje

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Grasschaaradapter Grass Shear
Productnummer	1 600 A00 9V8
Knipbreedte	mm 73
Gewicht volgens EPTA-Procedure 01:2014	kg 0,27

Informatie over geluid en trillingen

Het met A beoordeelde geluidsdrukniveau van de machine bedraagt typisch minder dan 70 dB(A). Onzekerheid K = 3 dB.

Het geluidsniveau bij het werken kan 80 dB(A) overschrijden.

Draag een gehoorbescherming.

Bosch Power Tools 1 609 92A 28R | (12.12.16)

58 | Nederlands

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 50636-2-94:

$$ a _ {h} = 4, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Montage

Wisselen van het snijmes is niet voorzien.

Grasschaaradapter bevestigen (zie afbeeldingen A1 - A2)

• Vóór de montage van de grasschaaradapter 1 moet u de rubber kap 9 van de schroevendraaier naar voren toe eraf trekken.
• Druk de vergrendelingsschakelaar 8 van de grasschaaradapter omlaag.
• Breng de draairichtingsomschakelaar 6 in de middelste stand.
• Bevestig de grasschaaradapter 1 met gemonteerde mesbescherming 3 op de schroevendraaier. De grasschaaradapter 1 moet hoorbaar vastklikken!
• Verwijder de mesbescherming 3.

Opmerking: U kunt de grasschaaradapter 1 in 8 verschillende posities bevestigen. Daardoor bereikt u de telkens optimale werkpositie, bijv. voor het knippen van gazonranden.

Demontage (zie afbeeldingen B1-B2)

• Druk de vergrendelingsschakelaar 8 van de grasschaaradapter omlaag.
• Breng de draairichtingsomschakelaar 6 in de middelste stand.
• Schuif de mesbescherming 3 op het snijmes 2 (0). De mesbescherming 3 moet hoorbaar vastklikken!
• Draai de ontgrendelingsring 5 in draairichting ② en trek de grasschaaradapter 1 eraf (③).
• Steek vervolgens de rubber dop 9 weer op de schroevendraaier.

Gebruik

Ingebruikneming

Leg de schroevendraaier met grasschaaradapter bij het wegleggen op het snijmes. Zo vermijdt u dat vocht in het elektrische gereedschap binnendringt.

1 609 92A 28R | (12.12.16) Bosch Power Tools

Nederlands

In- en uitschakelen

• Trek de mesbescherming 3 van het snijmes 2 af.
• Druk voor inbedrijfstelling van de schroevendraaier met grasschaaradapter de vergrendelingsschakelaar 8 omhoog.
• Stel de draairichting met de draairichtingschakelaar 6 in. De grasschaaradapter kan rechts- of linksdraaiend worden gebruikt.
• Druk de aan/uit-schakelaar 7 in en houd deze ingedrukt.
• Om de grasschaaradapter uit te schakelen, laat u de aan/uit-schakelaar 7 los.
• Breng de draairichtingsomschakelaar 6 in de middelste stand.
• Druk de vergrendelingsschakelaar 8 omlaag.
• Steek de mesbescherming 3 op het snijmes 2. De mesbescherming 3 moet hoorbaar vastklikken!

Randen knippen

Leid de schroevendraaier met grasschaaradapter langs de gazonrand. Voorkom dat het snijmes in aanraking komt met bestrating, stenen of tuinmuren, omdat dit de levensduur van het snijmes aanzienlijk verkort. Steek na gebruik de mesbescherming weer op het snijmes.

Blokkades bij het snijmes verwijderen

Verwijder nooit bij lopend snijmes geknipt materiaal en houd nooit bij lopend snijmes het te knippen materiaal vast. Laat de aan/uit-schakelaar 7 los en druk de vergrendelingsschakelaar 8 omlaag.

▶ Let op! Nadat de schroevendraaier met grasschaaradapter werd uitgeschakeld, beweegt het snijmes nog enkele seconden door.

Raak het bewegende snijmes niet aan. Wacht tot het snijmes stilstaat en verwijder daarna de blokkade.

Onderhoud en service

Onderhoud en reiniging

▶ Draag altijd werkhandschoenen, wanneer u met de grasschaaradapter onderhouds-/reinigingswerkzaamheden wilt uitvoeren.
Zet de draairichtingschakelaar in de middenstand.
Vóór onderhouds- of reinigingswerkzaamheden drukt u de vergrendelingsschakelaar omlaag en verwijdert u de grasschaaradapter van de schroevendraaier.

Bosch Power Tools 1 609 92A 28R | (12.12.16)

60 | Nederlands

Houd het snijmes schoon om goed en veilig te werken.

• Onderzoek de grasschaaradapter 1 regelmatig op zichtbare gebreken zoals losse bevestigingen en versleten of beschadigde onderdelen.
• Reinig na elk gebruik de grasschaaradapter 1 met een kwast of een zachte borstel en smeer het snijmes 2 met de Bosch onderhoudsspray. Gebruik geen oplos- of polijstmiddelen!

Toebehoren

Productnummer

Onderhoudsspray, 250 ml 1 609 200 399

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Vermeld bij alle vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van de grasschaaradapter.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Grasschaaradapter, accessoires en verpakkingen moeten op een milieu-vriendelijke manier gerecycled worden.

Gooi grasschaaradapters niet bij het huisvuil!

Wijzigingen voorbehouden.
