| 제품 유형 | 무선 드라이버용 잔디 깎기 어댑터 |
| 브랜드 | Bosch |
| 모델 | IXO 잔디 가위 |
| 절단 폭 | 73 mm |
| 중량 (EPTA 01:2014 기준) | 0.27 kg |
| 호환성 | Bosch IXO 무선 드라이버 (참조 번호 3 603 J81 0.., 3 603 JA8 0..) |
| 고정 위치 수 | 8개 위치 |
| 회전 방향 | 좌우 |
| 블레이드 가드 | 예, 분리 가능하며 딸깍 소리와 함께 체결됨 |
| 보호 스크린 | 내장형, 블레이드와의 의도치 않은 접촉 방지 |
| 음압 레벨 | < 70 dB(A) (불확실성 K=3 dB) |
| 진동 (총 값 ah) | 4.0 m/s² (불확실성 K=1.5 m/s²) EN 50636-2-94 기준 |
| 용도 | 잔디, 잔디 가장자리 및 가벼운 덤불 절단 |
| 유지보수 | 부드러운 솔로 청소, Bosch 유지보수 스프레이로 블레이드 윤활 |
| 블레이드 교체 | 불가능 (어댑터 전체 교체 권장) |
| 안전 지침 | 비 오는 날 사용 금지, 보안경/밀폐 신발 착용, 거리 유지 |
| 프랑스 애프터 서비스 | 0811360122, www.bosch-pt.fr |
| 수리 가능성 | Bosch 서비스를 통해 예비 부품 제공 |
자주 묻는 질문 - IXO Grass Shear BOSCH
사용자 질문 IXO Grass Shear BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 가위 무료 PDF 형식! 매뉴얼 찾기 IXO Grass Shear - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. IXO Grass Shear 브랜드 BOSCH.
사용 설명서 IXO Grass Shear BOSCH

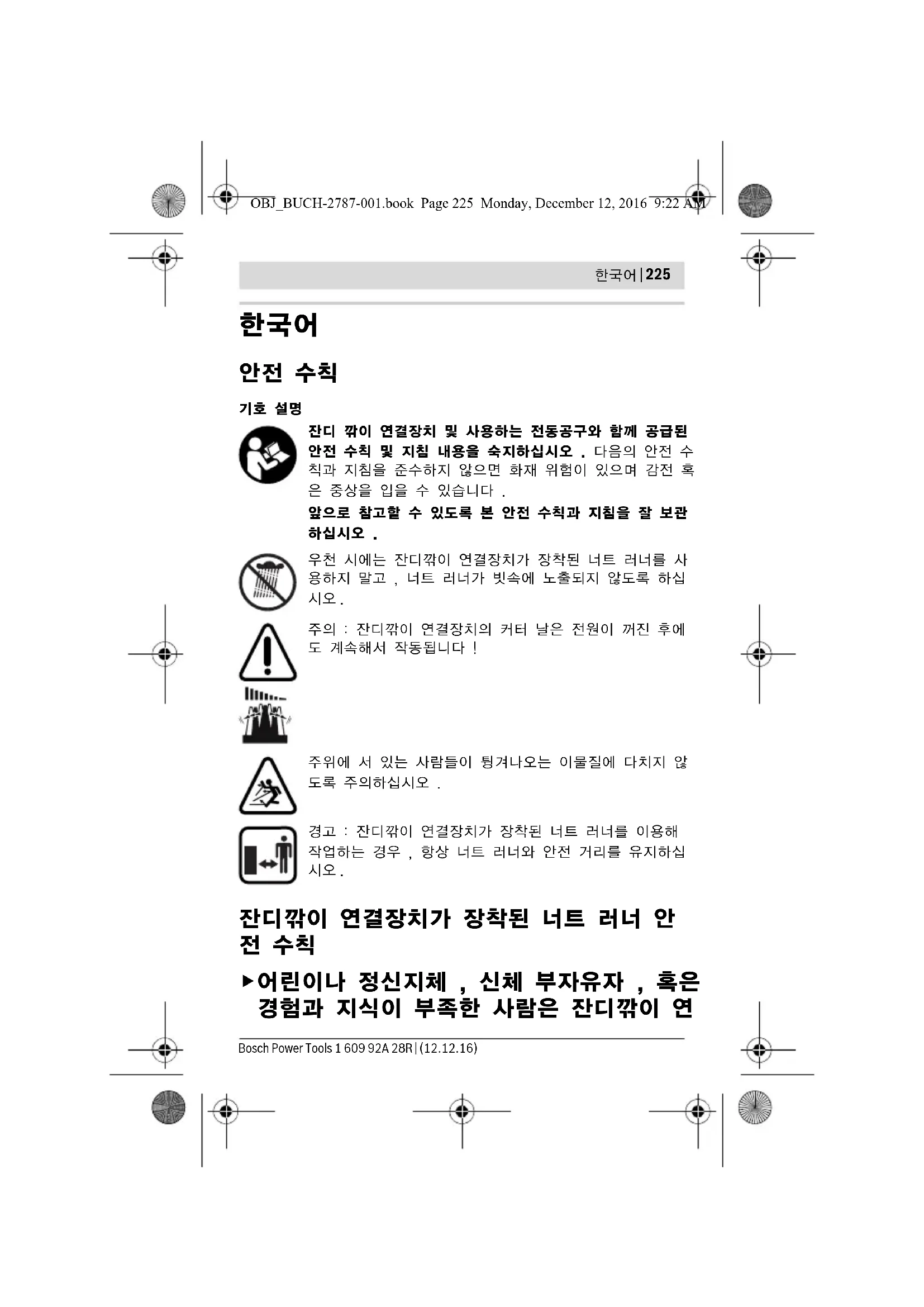

잔디 깜이 연결장치 및 사용하는 전동공구와 함께 공급된 안전 수칙 및 지침 내용을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 증상을 입을 수 있습니다.
앞으로 참고할 수 있도록 본 안전 수칙과 지침을 잘 보관 하십시오.
우천 시에는 잔디缺口이 연결장치가 장착된 너트 러너를 사용하지 말고, 너트 러너가 빛속에 노출되지 않도록 하십시오.
주의 : 잔디 catch이 연결장치의 커터 날은 전원이 끼진 후에도 계속해서 작동됩니다!
주위에 서 있는 사람들이 횡겨나오는 이물질에 다치지 않도록 주의하십시오.
경고 : 잔디 catch이 연결장치가 장착된 너트 러너를 이용해 작업하는 경우, 항상 너트 러너와 안전 거리를 유지하십시오.
잔디/took이 연결장치가 장착된 너트 러너 안전 수칙
▶어린이나 정신지체, 신체 부자유자, 혹은 경험과 지식이 부족한 사람은 잔디/<>이 연
Bosch Power Tools 1 609 92A 28R | (12.12.16)
226|한국어
결장치가 장착된 너트 러너를 사용할 수 없습니다.
▶근처에 다른 사람이나 동물이 머무는 동안에는 잔디 plc이 연결장치 또는 잔디 plc이 연결장치가 장착된 너트 러너를 사용하지 마십시오.
▶어린이가 잔디 plc이 연결장치 또는 잔디 plc
이 연결장치가 장착된 너트 러너를 가지고
노는 일이 없도록 하십시오.
사용하지 않을 때에는 너트 러너에서 잔디/<이> 연결장치를 분리해 두십시오.
사용하지 않을 때에는 커터 날에 보호 커버를 뒮어 두어야 합니다.
▶ 잔디 lx이 연결장치에 해당되는 보호용 훌드가 손상되지 않았는지 점검하십시오. 보호용 훌드는 우발적으로 작동되는 커터 날에 부 덧히지 않도록 조작자를 보호해주는 역할을 해야 합니다.
▶ 커터 날을 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 커터 날은 사용하다가 걸리는 경우가 드물고 조절하기도 쉽습니다.
▶ 목재, 석재, 콘크리트 또는 케이블은 절단하지 마십시오. 커터 날은 점점 무 DER지며, 사용할 때 걸릴 수 있습니다.
▶ 잔디/<>이 연결장치가 장착된 너트 러너를 이용해 작업하는 경우, 향상 보안경, 딱딱한 신발 및 긴 바지를 착용하십시오.
▶ 비정상적인 자세를 피하고 안정적인 상태를 유지하십시오, 특히 걸어들 때 또는 경사지게 만들 때 항상 균형을 유지하십시오. 안 정적인 상태를 유지하고 올바른 자세를 갖춰야 돌발적인 상황에서도 잔디 plc이 연결장치 또는 잔디 plc이 연결장치가 장착된 너트 러러너를 잘 제어할 수 있습니다.
▶ 잔디/
한국어|227
다음과 같은 상황에서는 전원 스위치를 끄고, 회전방향 선택 스위치를 중간 위치에 두고 잠금 스위치를 아래쪽으로 미십시오:
-잔디 picking이 연결장치가 장착된 너트 러너를 이용하여 작업을 진행하기 전 (예 : 연결장치 교체 등) 그리고 너트 러너 운반 및 보관 시.
-너트 러너에서 잔디깝이 연결장치를 제거할 때마다 항상,
-블록을 제거하기 전,
- 잔디 plc이 연결장치가 장착된 너트 러너를 점검, 청소하는 경우 또는 잔디 plc이 연결장치가 장착된 너트 러너에서 작업하는 경우,
-이물질과 총돌이 있는 후. 잔디 lx이 연결장치가 장착된 너트 러
너의 손상 여부를 점검하고 필요한 경우 이를 수리하십시오,
-잔디 plc이 연결장치가 장착된 너트 러너가 평소와 다르게 떨리기 시작하는 경우. 잔디 plc이 연결장치가 장착된 너트 러너를 즉시 점검하십시오.
▶ 손과 발이 커터 날에서 충분히 떨어진 후에만 잔디/<이 연결장치>가 장착된 너트 러너의 전원을 커십시오.
▶ 잔디 plc이 연결장치가 장착된 너트 러너를 세십하게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 잔디 plc이 연결장치가 장착된 너트 러너의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 잔디 plc이 연결장치가 장착된 너트 러너의 손상된 부품은 전통공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 전동공구 및 연결장치를 제대로 관리하지 않으면 많은 사고가 유발됩니다.
▶ 주의 ! 잔디/<=>이 연결장치가 장착된 너트 러너의 전원이 꺼진 후에도 커터 날이 몇 초간 더 작동될 수 있습니다 .
주의 ! 움직이는 커터 날에 당지 않도록 하십시오 .
잔디/
▶ 근처에 사람, 특히 어린이나 가축이 있는 경우 절대 잔디/<이> 연결장치가 장착된 너트 러너를 작동하지 마십시오.
사고가 발생한 경우 즉시 의사에게 상담받고 응급처치를 진행하십시오.
Bosch Power Tools 1 609 92A 28R | (12.12.16)
228|한국어
제품 및 성능 소개
규정에 따른 사용
본 잔디 plc이 연결장치는 충전식 너트 러너 IXO 와 결합하여 잔디 가장자리 및 수풀에서 간단한 절단 작업을 진행하도록 설계되었습니다. 잔디 plc이 연결장치는 아래의 전동공구들과만 함께 결합하여 사용할 수 있습니다:
-Bosch IXO (3 603 J81 0.., 3 603 JA8 0..)
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.
1 잔디깍이 연결장치
2 커터 날
3 커터 보호 커버
4 보호용 쉽드
5 해제 링
6 회전방향 선택 스위치
7 전원 스위치
8 잠금 스위치
9 고무 캡
*도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 잔디 picking이 연결장치 Grass Shear | |
| 제품 번호 | 1 600 A00 9V8 |
| 날 간격 | mm 73 |
| EPTA 공정 01:2014 에 따른 중량 | kg 0.27 |
1 609 92A 28R | (12.12.16) Bosch Power Tools
한국어|229
소음/진동에 관한 정보
장치의 A 급 소음레벨은 일반적으로 70 dB(A) 미만입니다. 오차 K = 3 dB.
작업 시 소음레벨이 80 dB(A) 을 초과할 수 있습니다.
귀마개를 착용하십시오!
총진동값 a_h (3 방향의 벡터합)과 오차 K 는 유럽 표준 EN 50636-2-94에 따라 산출됩니다:
$$ a _ {h} = 4. 0 \mathrm{m} / \mathrm{s}, K = 1. 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
조립
▶ 커터 날은 교체되지 않습니다.
잔디 plc이 연결장치 설치하기(그림 A1-A2 참조)
- 잔디 picking이 연결장치 1을 장착하기 전에 너트 러너의 고무 캡 9를 앞쪽으로 빼내십시오.
-잔디 picking이 연결장치의 잠금 스위치 8을 아래쪽으로 미십시오.
-회전방향 선택 스위치 6을 중간 위치로 두십시오. - 잔디 ACK이 연결장치 1 에 커터 날 3 을 장착한 후 너트 러너에 끼우십시오. 잔디 ACK이 연결장치 1 이 맞물려 잠기는 소리가 나야 합니다!
-커터 보호 커버 3 을 제거하십시오.
참고 : 잔디 picking이 연결장치 1 을 8 가지의 다양한 위치에 끼울 수 있어 잔디 가장자리 절단 등 해당 작업에 최적화된 위치에서 작업할 수 있습니다.
분해 (그림 B1-B2 참조)
-잔디 picking이 연결장치의 잠금 스위치 8 을 아래쪽으로 미십시오.
-회전방향 선택 스위치 6 을 중간 위치로 두십시오.
- 커터 보호 커버 3을 커터 날 2 (①) 쪽으로 미십시오. 커터 보호 커버 3 이 맞물려 잠기는 소리가 나야 합니다!
- 해제 링 5 를 회전방향 ②로 돌려 잔디喳이 연결장치 1을 빼내십시오 (③).
-이어서 고무 캡 9 를 다시 너트 러너에 끼우십시오.
Bosch Power Tools 1 609 92A 28R | (12.12.16)
230|한국어
작동
기계 시동
▶ 보관을 위해 잔디 ACKI 연결장치가 장착된 너트 러너를 커터 날에 세우십시오. 이를 통해 전동공구에 습기가 유입되는 것을 막을 수 있습니다.
전원 스위치 작동
-커터 날 2의 보호 커버 3을 분리하십시오.
-잔디/< immigrants>연결장치가 장착된 너트 러너를 작동하려면 잠금 스위치 8 을 위쪽으로 미십시오.
-회전방향 선택 스위치 6 을 이용하여 회전방향을 조정하십시오.
잔디 picking이 연결장치는 좌측 또는 우측으로 회전시켜 작동할 수 있습니다.
-전원 스위치 7 을 누르고 누른 상태를 유지하십시오.
- 잔디 plc이 연결장치의 전원을 끄려면, 전원 스위치 7 에서 손을 떼십시오.
-회전방향 선택 스위치 6을 중간 위치로 두십시오.
-잠금 스위치 8 을 아래쪽으로 미십시오.
- 커터 보호 커버 3을 커터 날 2에 끼우십시오. 커터 보호 커버 3이 맞물려 잠기는 소리가 나야 합니다!
가장자리 절단하기
잔디 plc이 연결장치가 장착된 너트 러너를 잔디 가장자리를 따라 움직이십시오. 커터 날이 포장된 바닥, 돌 또는 정원 담벼락에 부딪히지 않도록 하십시오. 커터 날의 수명이 헌저하게 줄어들 수 있습니다. 사용 후 커터 보호 커버를 다시 커터 날에 끼우십시오.
커터 날에서 블록 제거하기
커터 날이 작동 중일 때에는 절대 절단물을 제거하지 말고, 절단할 물질을 팽 쥐고 있지 마십시오. 전원 스위치 7 에서 손을 떼고 잠금스위치 8 을 아래쪽으로 미십시오.
▶ 주의！잔디/이 연결장치가 장착된 너트 러너의 전원이 꺼진 후에도 커터 날이 몇 초간 더 작동될 수 있습니다.
움직이는 커터 날에 닿지 않도록 하십시오. 커터 날이 정지될 때까지 기다린 후 블록을 제거하십시오.
1 609 92A 28R | (12.12.16) Bosch Power Tools
한국어|231
보수 정비 및 서비스
보수 정비 및 유지
▶ 잔디/
