| Producttype | Draadloze knabbelschaar (schaar) |
| Merk | Bosch |
| Model | GNA 18V16 E Professional |
| Nominale spanning | 18 V |
| Onbelaste snijsnelheid | 1400 min⁻¹ |
| Maximale plaatdikte (staal 400 N/mm²) | 1,6 mm |
| Snijbreedte | 5 mm |
| Minimale buigradius | 40 mm |
| Gewicht (volgens EPTA 01:2014) | 2,1 - 3,1 kg (afhankelijk van accu) |
| Compatibele accu's | GBA 18V... / ProCORE18V... (Lithium-ion) |
| Aanbevolen laders | GAL 18..., GAX 18..., GAL 36... |
| Geluidsdrukniveau (EN 62841-2-8) | 87 dB(A) (onzekerheid K = 3 dB) |
| Geluidsvermogensniveau | 98 dB(A) (onzekerheid K = 3 dB) |
| Totale trilling (a_h, EN 62841-2-8) | 4,8 m/s² (onzekerheid K = 1,5 m/s²) |
| Speciale functies | Zachte start, herstartbeveiliging, instelbare snijrichting (3 standen op 90°), laadniveau-indicator |
| Draadloos gebruik | Ja (op accu) |
| Compatibele materialen | Staal tot 800 N/mm², aluminium |
| Smering vereist | Ja, snijolie op het snijpad |
| Regelmatig onderhoud | Reinig en smeer de pons en matrijs elke 3 gebruiksuren |
| Aanbevolen veiligheidsuitrusting | Beschermhandschoenen, gehoorbescherming |
| Klantenservice | Bosch klantenservice Frankrijk: 09 70 82 12 26, sav.outillage-electroportatif@fr.bosch.com |
Veelgestelde vragen - GNA 18V16 E Professional BOSCH
Gebruikersvragen over GNA 18V16 E Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schaar in PDF-formaat gratis! Vind uw handleiding GNA 18V16 E Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GNA 18V16 E Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GNA 18V16 E Professional BOSCH
nl Oorspropkeike gebruikkaarwitzina
da Originalbursarwispinz
Sx Bruksanisng Longlal
no original driftsinstruk
A kunecaise piaet
1
Orinalisitme talimat
Instrukcia cryinalna
55 Eysdni nxd k quzjini
Pwodn pwoed n poitie
hu Eredeti haszinalututasitas
nOpHHHbHO pykoBOcBO 10
3Knnnyaay
ukOpHHaHbHaIcHTpyKln3
ecknyatau
kkllananyfckaybIfellbit
TJYKBC3
ro Instruction
Hg COHDAHAHA HCTDVRKUN
m04HJHOY5TCTD3302607A
srOriginalinguputstvozaraad
sIwima raydila
hr Originaline upute 2a rad
etAlagpurane kasutisuhend
Instrukcijasoriginalvalada
It Originalinsstrukcija
ko山歌
ar
fa 1,laol 15laioi j aji
Deutsch .Seite 4
English Page 10
Francais.. Page 15
Espanol . Pagina 21
Portugues. Pagina 26
Italiano.. .Pagina 32
Nederlands.. 38
Dansk. Side 43
Svensk. Sidan 48
Norsk. Side 53
Suomi .Sivu 58
EAAyuka. 63
Türkce.. Sayfa 69
Polski Strona 75
Čestina. Stranka 81
Slovencina Stranka 86
Magyar .Oldal 91
Pycckn. CtpaHua 97

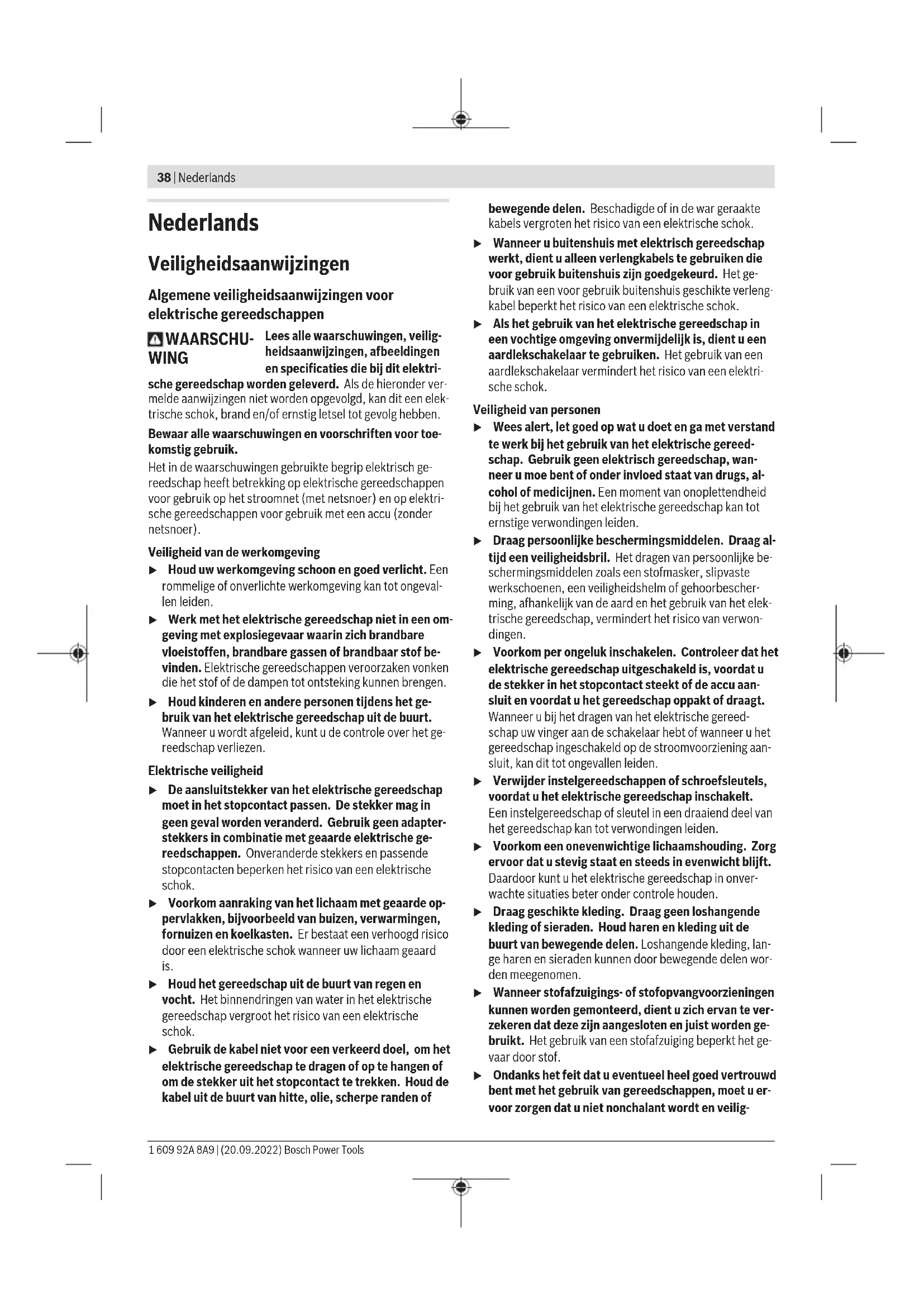

Veiligheidsaanwijzingen
Algemene veiligheidsaanwijzingen voor elektrische gereedschappen
WAARSCHU-WING
Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri
sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligkeit van de werkomgeving
Houd uw werkomgeving schoen en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking kannen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of
bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wonneur u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligkeit van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbeschering, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiing beperkt het gevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoortzorgen dat u Niet nonchalant worden en veilig
heidsvoorschriften voor het gereedschap gaat nege- ren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitenemaaar) uit het elektrische gereedschap,voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavairlijk wanner deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd waar dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik reparen. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepasseningen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehenteerd en bediend.
Gebruik en onderhoud van accugereedschappen
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanner het met andere accu's worden gebruikt.
- Gebruik alleen de waarvoort bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munte, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. - Gebruik accu of gereedschap nicht, als deze beschadigd of verandererd+zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaten boven 130^ kan een explosie verooorzaken.
Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dientuitsuitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.
Veiligheidsaanwijzingen voor knabbelscharen
Het elektrische gereedschap is nicht geschickt voor sta tionair gebruik. Het mag bijvoorbeeld Niet in een bankschroef ingespannen of op een werkbank bevestigd wor den.
Draag veiligeidshandschoenen bij het werk. Bij ge- knipt plaatmaterial ontstaan scherpe bramen waaraan u zich kunt verwonden.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen hunne de luchtwegen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraariers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne
40|Nederlandsl
kortsluiting ontstaan en de accu doein branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant.
Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.
Beschrijving van productenwerking
Lees alle veiligheidsaanwijzingen en in-Structies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.
Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
Beoogd gebruik
Het elektrische gereedschap is bestem voor het knippen van metaalplaat zonder materiaalvervorming en is geschikt voorrecht knippen, uitsparingen en nauwe bochten.
Afebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
(1) Accua
(2)Accu-ontgrendelingstoetsa
(3) Aan/uit-schakelaar
(4) Schroef voor matrijsholder
(5) Handgreep (geisoleerd greepvlak)
(6) O-ring
(7) Matrijshouder
(8) Stempel
(9) Matrijs
(10) Rubber ring van dekartelschroef
(11) Kartelschroef voor matrijs
a) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrepen. Alle accessoires zich te vinden in ons accessoireprogramma.
Technische gegevens
| Knabbelschaar GNA 18V-16 E | ||
| Productnummer | 3601E296.. | |
| Nominale spanning V=18 | ||
| Onbelast aantal zaagbewe-gingen n0 | min1 | 1400A) |
| Maximaal te knippen plaat-dikteB) | mm 1,6 | |
| Snijspoorbreedte mm 5 | ||
Knabbelschaar GNA 18V-16 E
| Kleine radius mm 40 | |
| Gewicht volgens EPTA-Procedure 01:2014 | kg 2,1-3,1 |
| Aanbevolen omgevingstem-peratuur bij het opladen | °C 0 ... +35 |
| Toegestane omgevingstem-peratuurijdens gebruik® en bij opslag | °C -20 ... +50 |
| Aanbevolen accu's GBA 18V... | ProCORE18V... |
| Aanbevolen oplaadappara-ten | GAL 18... |
| GAX 18... | |
| GAL 36... | |
A) Gemeten bij 20-25 ^ C met accu GBA 18V 4.0Ah en afhankelijk van laadstand van de accu evenals van de gebruiktemperatuur van het elektrische gereedschap
B) geldt voor staalplaat tot 400N / mm^2
C) afhankelijk van gebruekte accu
D) Beperkt vermogen bij temperaturen < 0^ .
Informatie over geluid en trillingen
Geluidsemissiewaarden bepaald conform EN 62841-2-8.
Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: geluidsdrukniveau 87 dB(A); geluidsvermogenniveau 98 dB(A). Onzekerheid K = 3 dB.
Draag gehoorbescherming!
Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841-2-8:
a_n = 4,8m / s^2,K = 1,5m / s^2
Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.
Het aangegeven trillingsniveau en de aangegeven geldismissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschwer wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan+kennen het trillingsniveau en de geldismissiewaarde afwijken. Dit kan de trillings- en geldismissie gedurende de gehele arbeitsperiode duidelijkverhogen.
Voor een nauwkeurige schatting van de trillings- en geldsemissies要去ekreken worden gehonden met de tijden waar het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, Zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.
Accu
Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.
Accu opladen
- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.
Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeelelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.
Accuplaatsen
Schuif de geladen accu in de accuhouder totckeis vastgeklikt.
Accu verwijderen
Voor het verwijdenen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik waar bij geen geweld.
De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaats gehonden.
Accu-opleadaanduiding
De groene LED's van de accu-oplaadaanduiding geen de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.
Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te gehen. Dit is ook möglichk, wanner de accu is weggenomen.
Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.
Accutype GBA 18V...
LED Capacitite
Permanent licht 3 × groen 60 - 100%
Permanent licht 2 × groen 30-60%
Permanent licht 1 × groen 5-30%
Knipperlicht 1 × groen 0 - 5 %
Accutype ProCORE18V...
LED Capacitit
Permanent licht 5 × groen 80 - 100%
Permanent licht 4 × groen 60 - 80%
Permanent licht 3 × groen 40 - 60%
Permanent licht 2 × groen 20-40%
Permanent licht 1 × groen 5 - 20%
Knipperlicht 1 × groen 0 - 5 %
Aanwijzingen voor de optimale omgang met de accu
Bewaar de accu alleen bij een temperatuur:tussen -20^ en 50^. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.
Een duidelijk kortere gebruksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.
Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.
Gebruik
Ingebruikname
In-/uitschakelen
Voor het inschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (3) maar voren, zodat op de schakelaar I verschijnt.
Voor het uitschakelen van het elektrische gereedschap schuift u de aan/uit-schakelaar (3) maar,achter, zodat op de schakelaar 0 verschijnt.
Nulspanningsbeveiliging
De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.
Voor de hernieuwde ingebruikname zet u de aan/uitschakelaar (3) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.
Zacht aanlopen
Het elektronisch zich aanlopen begrenst het draaimoment bij het inschakenen en verlangt de levensduur van de motor.
Kniprichting veranderen
Voor het veranderen van de kniprichting kut u de matrijshouser (7) in drie 90^ verspringende posities draaien. De kniprichting maar achteren (aar het huis toe) is Niet mogelijk.
Voor het draaien van de matrijshouder (7) draait u de schroef (4) zo ver los, dat u de matrijshouder kunt draaien.
42|Nederlandsl
Draai deze 90^ ten opzichte van de lengteas rechtsom of linksom.
Let erop dat de schroef (4) in de boring van de matrijshoulder (7) grijpt. Draai de schroef vast.
Tips voor de werkzaamheden
Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Het elektrische gereedschap is nicht geschickt voor stationair gekruik. Het mag bijvoorbeeld Niet in een bank-schroef ingespannen of op een werkbank bevestigd worden.
Draag verilgheidshandschoenen bij het werk. Bij gekniptplaatmaterial ontstaan scherpe bramen waaraan u zich kunt verwonden.
Voorzichtig bij de omgang met knipspanen. De spanen haben scherpe punten waaraan u zich kunt verwonden.
Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Houd het elektrische gereedschap altijd haaks op het plaatopppervlak. Houd het Niet schuin.
Het knippen vindt plaatsijdens het hier beneden bewegen van de stempel. Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de zaagrichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk en kan het elektrische gereedschap schaden.
Het elektrische gereedschap werkt rustiger wonneer het bij het knippen iets worden opgetild. Als de stempel bij het knippen vastklemt, schakelt u het elektrische gereedschap UIT, smeert u de stempel en ontspant u de plaat. Forceer nicht, odomat anders stempel en matrijs beschadigd worden.
Maximaale knippenplaat dikte
De maximaal te knippen plaatdikte d_ is afhankelijk van de sterkte van het te bewerken materiaal.
Met het elektrische gereedschap kunt uplaatmaterial tot de volgende dikte knippen:
| Material max. sterkte (N/mm2) | dmax(mm) | |
| staal 400 | 1,6 | |
| 600 | 1,0 | |
| 800 | 0,7 | |
| aluminium 200 | 2,0 | |
Stempel smeren en koelen
Om de levensduur van de stempel (8) te verlügen, moet u smeermiddel met goede koeleigenschappen (bv. snijolie) gebruiken.
Breng aan de bovenzijde van deplaat langs de geplande kniplijn een smeermiddelspoor aan.
Knippen na aftekenen of met sjabloon
Recht knippen gaat gemakkelijker wonneer u het elektrische gereedschap langs een linial geleidt.
Contouren kurz u knippen door het elektrische gereedschap langs een sjabloon te geleiden.
Voor uitsparingen is een Voorboring met een diameter van 22 mmoodzakelijk.
Temperatuurafhankelijke overbelastingsbeveiliging
Bij beoogd gebruik kan het elektrische gereedschap Niet overbelast worden. Bij te sterke belasting of het verlaten van het toegestane accutemperatuurbereik worden het aantal slagen gereduceerd of het elektrische gereedschap schakeltuit. Bij gereduceerd aantal slagen loopt het elektrische gereedschap loopt pas na het bereiken van de toegestane ac-cuTemperatur opnieuw met maximaal aantal slagen. Bij automatische uitschakeling schakelt u het elektrische gereedschapuit,That u de accu afkoelen en schakelt u het elektrische gereedschap wee in.
Onderhoud en service
Onderhoudenreiniging
Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Reinig en smeer stempel (8) en matrijs (9) elke 3 bedrijfsuren.
Vervang stempel en matrijs opijd, want alleen scherpe gereedschappen leveren een goed knipresultaat en ontzien het elektrische gereedschap.
De stempel (8) en de matrijs (9)ogen Niet worden geslepen.
Matrijs verwangen
Draai de kartelschroef (11)uit de matrijshouser (7).Verwijder de matrijs (9).
Reinig de matrijshouder (7) zo nodsig. Plaats een neue, goed gesmeerde matrijs (9) in de matrijshouder. Let waar bij op de juiste richting van de vlakke ziche.
Draai de kartelschroef (11) met geplaatste rubber ring (10) er wee op. Draai de schroef met behulp van een binnenzeskantsleutel gegen de watstand van de rubber ring vast (3 - 4Nm)
Stempel verwangen
Draai de schroef (4) van de matrijshouder los en trek de matrijshouder (7) helemaaluit de behuizing.
Schuif de stempel (8) opzij uit de opname en trek deze en\ aar beneden toe uit.
Plaats een neue, goed geoliede stempel (8) in de groef van de opname en lijn deze centrisch UIT.
Schuif de matrijsholder (7) voorzigicht over de stempel terug in de behuizing. Draai de matrijsholder afhankelijk van
de gewenste kniprichting in een van de drie möglichke standen. Draai de schroef (4) van de matrijshoender goed vast.
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over once producten en accessoires.
Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Meer serviceadressen vindt u onder:
Op de aanbevolen Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.
Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markering in achegenomen worden. In deze geallen要去 bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.
Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootligende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieuverantwoorde wijze gerecycled worden.
Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatione in nationaalrecht要去en Niet更是bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer hunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.
Accu's/batterijen:
Li-Ion:
Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer", Pagina 43).
Dansk
Modificarea directie de taiere
Protectie la suprasarcina in functie de temperatura
LqijduasusJlujgogjbaqI LqjU
jIy (sIgS) 2LJ.
