| Produkttyp | Trådlös nibblare (sax) |
| Märke | Bosch |
| Modell | GNA 18V16 E Professional |
| Märkspänning | 18 V |
| Tomgångshastighet | 1400 min⁻¹ |
| Maximal plåttjocklek (stål 400 N/mm²) | 1,6 mm |
| Skärbredd | 5 mm |
| Minsta böjradie | 40 mm |
| Vikt (enligt EPTA 01:2014) | 2,1 - 3,1 kg (beroende på batteri) |
| Kompatibla batterier | GBA 18V... / ProCORE18V... (Litiumjon) |
| Rekommenderade laddare | GAL 18..., GAX 18..., GAL 36... |
| Ljudtrycksnivå (EN 62841-2-8) | 87 dB(A) (mätosäkerhet K = 3 dB) |
| Ljudeffektnivå | 98 dB(A) (mätosäkerhet K = 3 dB) |
| Totalvibration (a_h, EN 62841-2-8) | 4,8 m/s² (mätosäkerhet K = 1,5 m/s²) |
| Specialfunktioner | Mjukstart, återstartsäkerhet, justerbar skärriktning (3 positioner 90°), laddningsindikator |
| Trådlös användning | Ja (batteridriven) |
| Kompatibla material | Stål upp till 800 N/mm², aluminium |
| Smörjning krävs | Ja, skärolja på skärspåret |
| Regelbundet underhåll | Rengöra och smörja stans och matris var 3:e drifttimme |
| Rekommenderad skyddsutrustning | Skyddshandskar, hörsselskydd |
| Eftermarknadsservice | Bosch SAV France : 09 70 82 12 26, sav.outillage-electroportatif@fr.bosch.com |
Vanliga frågor - GNA 18V16 E Professional BOSCH
Användarfrågor om GNA 18V16 E Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Sax i PDF-format gratis! Hitta din manual GNA 18V16 E Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GNA 18V16 E Professional av märket BOSCH.

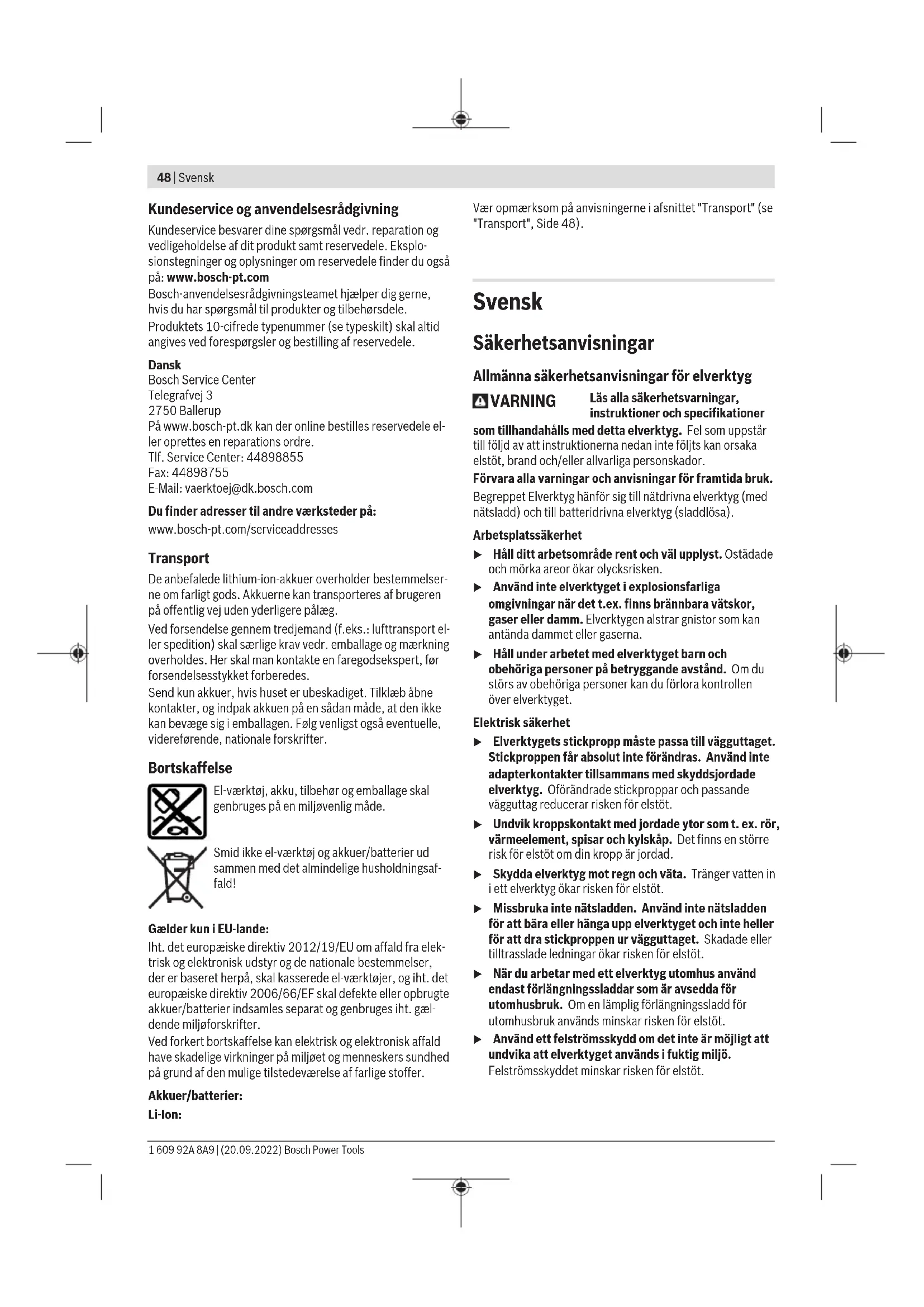

BRUKSANVISNING GNA 18V16 E Professional BOSCH
Allmanna sakerhetsanvisningar for elverktyg
VARNING
Läs alla sakerhetsvarningar, instruktioner och specifikationer
som tillhandahálls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte följt's kan orsaka elstöt, brand och/eller allvarlga persorskador.
Forvara alla varningar och anvisningar for framtida bruk.
Begreppet Elverktyg hanfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
Arbetsplatssakerhet
Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar narr det t.ex. finns brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.
Elektrisk sakerhet
Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttadeducerar risken forelstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Träger vatten in iett elverktyg ökar risken for elstöt.
Missbruka inte natsladden. Använd inte natsladden for attbara eller hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Skadade ell er tilltrasslade ledninger ökar risken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladdr for utomhusbruk anvands minskar risken for elstot.
Användett felstromsskyddomdetinteär mönlgittatt undvika att elverktyget användsifuktig miljofelstromsskyddet minskar risken for elstot.
Personsakerhet
Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg nar du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsområdet, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen til vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar bar elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
- Undvik onormala kroppställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa År rätt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen gora att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brakdelen av en sekund.
Korrekt användning och hantering av elverktyg
Overbelasta inte elverktyget. Använd rätt elverktyg for det jobb du tänker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromstallare fär inte langre anvandas. Ett elverktyg som inte kan kopplas in erer ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut ell er leverktyget lagras. Denna skyddsagard forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognma med dess anvandingller inte latentenna anvisning.Elverktygen ar farliga om de anvands av oerfarna personer.
Underhail elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av dālgit skötta elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sölett i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pää tatt som det inte är avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.
Omsorgsfull hantering och användning av sladdlosa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en visss typ av batterier anvands for andra batterityper finns risk for brand.
Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallfremål avständ frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet anvands på fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spola med vatten. Om vatska kommer i kontakt med ogonen uppsok dessutom lakare. Batterivatskan kan medfora hudirritation och brännskada.
Anvand inte batteriet aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovantat vilket leder till brand, explosion ell risk for persorskador.
Exponera inte att batteri aller verktyg for brand aller for hog temperatur. Exponering for brand aller temperaturer over 130^ kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget atanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning eller en laddning vid en temperatur som ligger atanfor det specificerade omraret kan skada batteriet och öka brandrisken.
Service
Latendast kualificerad fackpersonal reparera elverktyget och endast med originalreservdilar.Detta garantararattelverktygetsakerhetupprathalls.
50 | Svensk
Utfor aldrig service paskadade batterier. Service pa batterier far endast utforas av tilverkaren ell auktoriserade tjänsteleverantör.
Sakerhetsanvisningar for nibblare
Elverktyget ar inte avsett for stationär drift. Det fär t.ex. inte skruvas fast iett skruvstycke aller fasien arbetsbank.
Anvand skyddshandskar vid arbetet. Det finns vasst skagg pa de skurna platarna dar du kan skada dig.
Vid skador och felaktig användning av batteriet kan angior trada ut. Batteriet kan börj brainna ell explodera. Tillfor friskluft och kontakta lakare vid besvar. Angorna kan leda till irritation i andningsvagarna.
Oppna inte batteriet. Detta kan leda till kortslutning.
Batteriet kan skadas av vassa foremal som t.ex. spikar eller skruvmejslar erpergrund av yttre paverkan. En intern kortslutning kan uppsta och rok, explosion erler overhettning kan forekomma hos batteriet.
Anvend endast batteriet i Produktur fran tilverkaren. Detta skyddar batteriet mot farlig overbelastning.
Skydda batteriet mot hog varme som t. ex. langre solbestralning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
Produkt- och prestandabeskrivning
Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamälsenig användning
Elverktyget ar avsett for skarning av platar utan materialdeformering och lamplig for raka snitt, urtag och snava kurvor.
Illustrerade komponenter
Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.
(1) Batteri ^[a]
(2) Batteri-upplasningsknapp
(3) Strömbrytare
(4) Skrufv for matrishallare
(5) Handtag (isolerad greppyta)
(6) O-ring
(7)Matrishāllare
(8) Stans
(9) Matris
10) Gummiring for räflad skruv
(11) Räflad skrufv for matris
a) I bruksanvisningen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I vart tillbehörprogram beskrives allt tillbehör som finns.
Tekniska data
| Nibblare GNA 18V-16 E | |
| Artikelnummer | 3 601 E29 6.. |
| Märkspänning V= 18 | |
| Antal slag vid tomgång no slag/min 1400 | Al |
| Max. plättjocklek som skaskarasB) | mm 1,6 |
| Skärspårbredd mm 5 | |
| Minsta kurvradie mm 40 | |
| Vikt enligt EPTA-Procedure01:2014 | kg 2,1-3,1 |
| Rekommanderadomgivningstemperatur vidladdning | °C 0 ... +35 |
| Tillätenomgivningstemperatur viddriftD) och vid lagring | °C -20 ... +50 |
| Rekommanderade batterier GBA 18V... | ProCORE18V... |
| Rekommanderade laddare GAL 18... | GAX 18... |
| GAL 36... | |
A) Uppmatt vid 20-25°C med batteri GBA 18V 4.0Ah och beroende på batteriets laddningsivå samt elverktygets driftemperatur
B) relaterad till stalplat upp till 400N / mm^2
C) Beroende på anvint batteri
D) Begransd effekt vid temperaturer < 0^
Buller-/vibrationsdata
Bullernivāvärde beraknat enligt EN 62841-2-8.
Den A-klassade bullernivān hos elverktyg ligger typiskt pá: bullerytryckniva 87 dB(A); bullerniva 98 dB(A). Osäkerhet K = 3 dB.
Bär hörskydd!
Totala vibrationsvarden an (vektorsumma for tre riktninger) och osakerhet K beraknad enligt EN 62841-2-8: an = 4,8m / s^2 K = 1,5m / s^2
Den vibrationsnivôch det bullervárde som anges i dessa anvisningar har uppmàts enligt en matmetod som normerats och kan anvádas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedömming av vibrations- och bullerniván.
Den angivna vibrations- och bullerniv'an representar den huvudsakliga anvandningen av elverktyget. Om diremot elverktyget anvands for andra andamal, med andra insatsverktyg eller inte underhällits ordentligt kan vibrationsoch bullerniv'an avvika.Da kan vibrations- och bullerniv'an under arbetsperioden oka betydigt under hela arbetstiden.
For en exakt bedomning av vibrations- och bullernivan bor aven de tider beaktas nar elverktyget ar avstangt aller ar igang, men inte anvands. Detta reducerar vibrations- och bullerbelastningen for den totala arbetsperioden betydligt. Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.
Batteri
Bosch saljer batteridrivna elverktyg aven utan batteri. Om det ingar ett batteri i leveransen av ditt elverktyg kan du se pa forpackningen.
Ladda batteriet
Anvendest de laddare som anges i tekiska data. Endast denna typ av laddare ar anpassad till det litiumjonbatteri som anvands i elverktyget.
Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportforeskrifter. For full effekt ska batteriet laddas welt innan forsta anvandningen.
Satta in batteriet
Skjut in det laddade batteriet i batterihällaren tills det sitter fast.
For att ta ut batteriet, tryck pa upplasningsknappen och draut batteriet. Bruka inte vald.
Batteriet ar forsedd med två lassstag somhindrar ackumulatorn fran att falla ut om dess upplasningsknapp faller ut. Nar batteriet ar insatt i elverktyget halls det med en fjader i ratt Lage.
Indikering batteristatus
De tre grona LED-lamporna pa indikeringen for batteristatus visar batteriets laddningsniva. Av sakerhetsskal kan man endast kontrotllera batteristatus nar elverktyget ar stilla. Tryck pa knappen for indikering av batteristatus eeller, for att visa batteriets laddningsniva. Detta ar mojlig aven da batteriet ar uttaget.
Om ingen LED-lampa lyser after ett tryck pa knappen for batteristatus ar batteriet defekt och maste bytas ut.
Batterityg BGA 18V...
LED Kapacitet
| Fast ljus 3 × grött 60-100 % |
| Fast ljus 2 × grött 30-60 % |
| Fast ljus 1 × grött 5-30 % |
| Blinkande ljus 1 × grött 0-5 % |
Battertyp ProCORE18V...
| LED Kapacitet | |
| Fast ljs 5 × grött 80-100 % | |
| Fast ljs 4 × grött 60-80 % | |
| Fast ljs 3 × grött 40-60 % | |
| Fast ljs 2 × grött 20-40 % | |
| Fast ljs 1 × grött 5-20 % | |
| Blinkende ljs 1 × grött 0-5 % | |
Anvisningar for korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batteriet fär endast lagras inom ett temperaturomräge
mellan -20^ till 50^ . Lät därfor inte batterimodulen t. ex.
på sommaren ligga kvar i bilen.
Rengör vid tillfalle batterimodulens ventilationsöppninger
med en mjuk, ren och torr pensel.
Är brukstiden after uppladdning onormalkt kort tyder det pa
att batterierna ar forbrukade och maste bytas mot nya.
Beakta anvisiningarna for avfallshantering.
Drift
Driftstart
In- och urkoppling
For att koppla in elverktyget, skjut pa-/av-strombrytaren (3) framat sa att I visas pa brytaren.
For att koppla ur elverktyget, skjut pa-/av-strombrytaren (3) bakat sa att 0 visas pa brytaren.
Skydd mot oavsiktlig Återstart
Aterstartskyddet hindrar elverktyget fran att okontrollerat starta after ett stromaybrott.
Försterstart, ställ pa-/av-strombrytaren (3) i avständt lage och sla pa elverktyget pa nytt.
Mjukstart
Den elektroniska mjukstarten begränsar vridmomentet vid pascalng och okar motorns livslangd.
Byta skärriktning
For att byta skäriktning kan matrishällaren (7) vridas i tre positioner med 90^ forskjutning. Skärning bakat (mot motorhuset) ar inte möjligt.
For att vrida matrishallaren (7), lossa skruven (4) sa att vridning blir mojlig. Vrid elverktyget i 90^ mot elverktygets langdaxel at hoger erler vander.
Se till att skruven (4) griper in i borrhalet pa matrishallaren (7). Dra at skruven.
Arbetsanvisiningar
Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhäll, verktygsbyte) amatFore transport och lagring. Om stromställaren Till/Frøn oavsiktligt paverkas finns risk for personskada.
Elverktyget ar inte avsett for stationär drift. Det fär t.ex. inte skruvas fast iett skruvstycke erler fasisten arbetsbank.
Använd skyddshandskar vid arbetet. Det finns vasst skagg på de skurna platarna)dur du kan skada dig.
Var forsiktig vid hantering av skärspanen. Spanen har skarpa spetsar som kan orsaka persorskada.
Elverktyget skara vari paslaget nar det fors mot arbetsstccket. Hallelverktyget lodratt mot platens yta och snedvrid det inte.
Materialet skärns narin stansen kors nedat. For elverktyget jamnt och med latt tryck i sagriktingen. For kraftig forskutning minskar insatsverktygets livslangd betydligt och kan skada elverktyget.
Elverktyget arbetar lugnare om det vid skärning lyfts upp en aning. Om stansen vid skärning kommer i klam sca elverktyget frankopplas, stansen smorjas och platen avspannas. Brukainte vald, risk finns for att stansen och matrisen skadas.
Maximal plattjocklek
Den maxima platjocklen d a r beroende av materialets halflasthet.
Med elverktyget kan platar upp till nedan angiven tjocklek klippas:
| Material max. hãllfasthet (N/mm2) | d max(mm) | |
| Stål 400 | 1,6 | |
| 600 | 1,0 | |
| 800 | 0,7 | |
| Aluminium 200 | 2,0 | |
Smörjning/kylning av stans
For att stansen (8) ska kunna anvandas under en lang tid bor ett smorjmedel med god kylfunktion (t. ex. skarolja) anvandas.
Smörj platens yta langs planerad skärlinje.
Skärning after rits aller schablon
Raka snitt underlattas om elverktyget styrs langs en linjal. Konturer kan skaras om elverktyget styrs langs en schablon. For inre urskrning kravs en forborrning pa 22 mm i diameter.
Temperaturberoende überbelastningskydd
Elverktyget kan inte overbelastas om använding sker enlgit foreskrifterna. Vid for kraftig belastning erer om tillatet batteritemperaturinterval inte beaktas reduceras slaglangdstalet, ell er leverkyget stangs av. Vid reducerat slaglangdstal gär elverktyget med fullt slaglangdstal igen Först dà tillaten batteritemperatur har uppnàtts. Vid
automatisch avstängning, stäng av elverktyget, lát batteriet svalna och slå på elverktygetigen.
Underhäll och service
Underhäll och rengöring
Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhall, verktygsbyte) smtFore transport och lagring. Om strömställaren Till/Fran oavsiktligt paverkas finns risk for persorskada.
Häll elverktyget och dess ventilationsöppninger rena for bra och sākert arbete.
Rengör och olja in stansen (8) och matrisen (9) var tredje drifttimme.
Byt ut stansen och matrisen i god tid; endast skarpa verktyg ger hög skäreffekt samtidigt som elverktyget skonas.
Stansen (8) och matrisen (9) fär inte efterslipas.
Byte av matris
Skruva ut den räfflade skruven (11) ur matrishällaren (7). Ta ut matrisen (9).
Rengör eventuellt matrishällaren (7). Sätt in en ny välsmord matris (9) i matrishällaren. Se till att den flata sidan ar riktad at rätt hall.
Skruva fast den räfflade skruven (11) med pāsatt gummiring (10) igen. Dra át skruven med hjälp av en insexnyckel mot gummiringens motständ (3-4 Nm).
Byte av stans
Lossa skruven (4) och dra matrishallaren (7) ur huset.
Skjut stansen (8) sidlängs ur fästet och dra ut den neråt.
Satt in en ny, vãsmord stans (8) i spåret pa fästet och centrera den.
Skjut matrishällaren (7) fösiktigt over stansen tillbaka in i huset. Vrid matrishällaren till en av tre möjliga positiver beroende på onskad skärrikting. Dra at skruven (4) pa matrishällaren ordentlich.
Kundtjanst och applikationsradgivning
Kundservicen ger svar på frägor beträffande reparation och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hitter du ocksä under:
www.bosch-pt.com
Bosch applikationsradgivnings-team hjalper dig garna med fragor om vara Produkter och tillbehoren till dem.
Ange alltid vid forfrångningar och reservdelsbeställningar det 10-siffriga produktnumret som finns påprodukten typskylt.
Svenska
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall en expert for farligt gods konsulteras vid forberedelse av transport.
Batterier fär försändas endast om höljet ár oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan roras i förackningen. Beakta även tillampliga nationella foreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och Förpackning skā omhändertas pa miljövänligt satt for atervinning.
Släng inte elverktyg och inte heller batterier i hushallsavfall!
Endast for EU-länder:
Enligt det europeiska direktivet 2012/19/EU om avfall som utgors av aller innehaller elektrisk och elektronisk utrustning och dess tillampning i nationell ratt ska forbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier, samlas in separat och tillforas en miljoanpassad avfallshantering.
Vid felaktig avfallschantering kan elektriska och elektroniska apparater orsaka skador på halsa och miljo på grund av potentiellt farliga ämn.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 53).
