BRUKSANVISNING GSC 7516 Professional BOSCH

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla sakerhetsvarninger, instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan ansaka elstot, brand och/eller allvarlga personskador.

Forvara alla varningar och anvisningar for framtida bruk.

Begreppet Elverktyg hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostädade och mörka areor ökar olycksrisiken.
Anvand inte elverktygetiexplosionsfarliga omgivningar naret d.ex.finns brannbara vatskor, gaser ellerramm. Elverktygen alstrar gnistor som kan antanda dammet eller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farrsolut inte forandras.Anvand inte adapterkontaktter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttadeducerar risken forelstot.
- Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spisar och kylskap. Det finns en större risik for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbaraer hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger okar risken for elstot.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felströmskyddomdetinteärmöljitt andvikaattelverktygetanvandsifuktig milj. Felströmskyddetminskarriskenforelstot.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg Near du ar trott ell er om du ar paverkad av droger, alcohohel erer mediciner.Under anvandning av elverktyg kan aven en kort ouppmarksamhet leda till allvarliga kroppsskador.

Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsområdet, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell er en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Se till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt HAR och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen góra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brakdelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobb du tanker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromstallare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut ell er elverktyget lagras. Denna skyddsätgärd forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlgra for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognma med dess anvandning erler inte latentenna anvising.Elverktygen ar farliga om de anvands av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt sköttä elverktyg.

Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sa lätt i kläm och gårlättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används paett satt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Service

Lat endast kualificerad fackpersonal reparera elverktyget och endast med originalreservdilar.Detta garantar er att elverktygets sakerhet upprathalls.

Sakerhetsanvisningar for platsaxar

Elverktyget ar inte avsett for stationär drift. Det fär t.ex. inte skruvas fast iett skruvstycke erler fas i en arbetsbänk.
Arbeta bara med monterad spanavvisare. Kontrollera sa att spanavvisaren inte ar skadad ell er bojd. Vid arbete utan resp. med skadad spanavvisare finns risk for personskador. Lat en auktoriserad Bosch-servicestation genast byta ut en skadad spanavvisare.
Använd skyddshandskar vid arbetet och var speziellt uppmärksam på natakeln. Kontrollera att skurna platdilar inte BOjs i riktning mot kroppen eller natakeln. Det finns vasst skagg pa de skurna platarna dar du kan skada dig aller natakeln. Trycki forekommande fall bort platdilar, som bojer sig, fran kroppen aller natakeln.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till följd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.

Beakta bilden i den framre delen av bruksanvisningen.

Ändamälsenlig användning

Elverktyget ar avsett for klippning av platar utan spanforlust. Verktyget ar lampligt for raka och kurviga snitt.

Illustrerade komponenter

Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.

(1) Strömbrytare
(2) Spanawisare
(3) Handtag (isolerad greppyta)
(4) Fästskruv für övre kniv
(5)Övre kniv

38 | Svensk

(6) Undre kniv
(7) Ställskruv für undre kniv
(8) Fästskruv für undone kniv
(9) Insexnyckel

A) Ibruksanvisingen avbildat och beskrivet tillbehör ingar inte i standardleveransen. I vårt tillbehörssprogram beskrivs allt tillbehör som finns.

Tekniska data

Platsax GSC 75-16
Artikelnummer		3 601 E00 5..
Upptagen märkeffekt W 750
Utgångseffekt W 400
Antal slag vid tomgång n0	min1	5200
Lastslagtal min	1	4000
Max. plättjocklek som skåräsA)	mm 1,6
Minsta kurvradie mm 35
Vikt motsvarande	kg 1,7
EPTA-Procedure 01:2014
Skyddsklass		☐/☐

A) relaterad till stalplat upt till 400 N/mm
Uppgifterna gäller for en markspänning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissaalandan kan uppgifternarivera.

Buller-/vibrationsdata

Bullernivāvärde beräknat enliq EN 62841-2-8.

Den A-klassade bullernivān hos elverktyg ligger typiskt pa: bullerytryckniva 87 dB(A); bullerniva 98 dB(A). Osäkerhet K = 3 dB.

Bär hörskydd!

Totala vibrationsvarden a_h (vektorsumma for tre riktninger) och osakerhet K beraknad enligt EN 62841-2-8:

a_n = 5,5m / s^2,K = 1,5m / s^2.

Den vibrationsniva och det bullervarde som anges i dessa anvisningar har uppmatts enigt en matmetod som normerats och kan anvandas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedomning av vibrations- och bullernivan.

Den angivna vibrations- och bullerniv'an representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg erler inte underhahlits ordentigt kan vibrationsoch bullerniv'an avvika.Da kan vibrations- och bullerniv'an under arbetsperioden oka betydligt under hela arbetstiden. For en exakt bedomning av vibrations- och bullerniv'an bor aven de tider beaktas nar elverktyget aravstangt erler ar igang, men inte anvands.Detta reducrar vibrations- och bullerbelastninger for den totala arbetsperioden betydligt. Bestam extra sakerhetsatgarder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Drift

Driftstart

Beakta natspänningen! Kontrolera att stromkällans spanning overensstämmer med uppgifterna pa elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

In- och urkoppling

For att koppla in elverktyget, skjut pa-/av-strombrytaren (1) framat sa att I visas pa brytaren.

For att lasa strombrytaren (1) trycker du dessutom framtil pa brytaren.

For urkoppling av elverktyget, slapp strombrytaren (1). Vid Last strombrytare tryck ned dess bakre del och slapp upp den.

Arbetsanvisningar

Dra stickproppen ur nattuttaget innan arbeten utfors pa elverktyget.
Elverktyget ar inte avsett for stationär drift. Det fãr t.ex. inte skruvas fast iett skruvstycke erler fas i en arbetsbänk.
Anvand skyddshandskar vid arbetet och var speicielt uppmarksam pa natkabeln. Kontrollera att skurna platdeler inte bojs i riktning mot kroppen erler natkabeln. Det finns vasst skagg pa de skurna platarnadar du kan skada dig aller natkabeln. Trycki forekommande fall bort platdeler, som bojer sig, fran kroppen erler natkabeln.
Elverktyget skara varapaslaget nar detforstmot arbetsstycket.

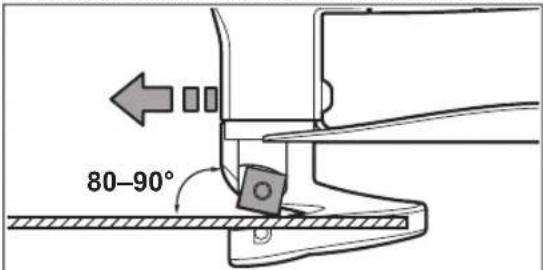

Häll elverktyget i en vinkel mellan 80^ och 90^ mot platens yta och undvik att snedställa verktyget.

For elverktyget jamnt och med latt tryck i sagriktingen. For kraftig forskjutning minskar insatsverktygets livslängd betydligt och kan skada elverktyget.

Se upp vid kurvsnitt att elverktyget inte snedstalls och klipp med lag matningshestighet.

Maximal plattjocklek

Den maxima platjockleken d d_max ar beroende av materialets halfashtet.

Med elverktyget kan platar upp till nedan angiven tjocklek klippas:

Material max. hällfasthet (N/mm2)		dmax(mm)
Stål 400		1,6
	600	1,2
	800	0,7
Aluminium 200		2,2

Inställning av knivavstandet a

Knivavständet a (luftspalt mellan skaren)
ska anpassas till bearbetad plattjocklek
dmax.

dmax(mm)	Knívavstánek (mm)
0,3-0,6	0,10
0,8-1,2	0,25
1,3-1,6	0,30

Vid mjukare eller segare material måste knivavstandet a minskas, vid hårt och sprött material ökas.

Lossa den undre knivens skruv (8). Stall med stallskruven (7) in erforderligt knivavständ a. Den övre kniven (5) och den undre kniven (6) fär inte beröra varandra.

Kontrolera avstandet med ett vanligt bladmatt. Dra at fasstkruven (8) pa den undre kniven med ett atdragningsmoment pa 4-6 Nm.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur natuttaget innan arbenen utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ellen auktoriserad serviceverkstad for Bosch elverktyg.

Byta ut kniven (se bild A)

Den övre kniven (5) och den undre kniven (6) ár likadana, har fyra snittkanter var och ár utbytbara med varandra. Vrid eller byt ut kniven i god tid eftersom endast skarpa verktyg ger hög klippeffekt samtidigt som elverktyget skonas.

For att byta den ovre kniven (5), lossa fästskruven (4), for att byta ut den undre kniven (6), lossa fästskruven (8).

Vrid kniven i 90^ aller montera en ny kniv. Se till vid monteringen av den undre kniven (6) att den ligger an mot stallskrven (7).

Observera: vrid kniven endast i den riktning som bilden A visar, ell er satt in den nya kniven i den position som visas pa bilden. Med en felinsatt kniv klpper inte verktyget.

Dra at den ovre knivens fakskruv (4) resp. den undre knivens fakskruv (8) igen med ett atdragningsmoment pa 4-6 Nm. Kontrollera knivavstandet a enligt beskrivningen oven.
Den övre kniven (5) och den undre kniven (6) fär inte slipsas.

Kundtjanst och applikationsradgivning

Kundservicen ger svar på frägor beträffande reparation och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hittar du också under:

www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Ange alltid vid forfrågnigar och reservdelsbeställninger det 10-siffriga produktnumret som finns påprodukts typskylt.

Svenska

Elverktyg, tillbehör och forpackning sca omhändertas pa miljövänligt satt for atervinning.

Släng inte elverktyg bland hushallsavfallet!

Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsattning i nationell rätt maste obrukbara elverktyg omhandertas separat och på ett miljovänlig satt lamnas in for atervinning.
