BRUKSANVISNING GSC 18V16 E Professional BOSCH

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla sakerhetsvarningar, instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga personskador.

Förvara alla varninger och anvisningar for framtida bruk.

Begreppet Elverktyg hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksrisiken.

Använd inte elverktyget i explosionsfarliga omgivningar narr det t.ex. finns brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du Förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farrsolut inte forandras.Anvand inte adapterkontaktter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttadeducerar risken forelstot.
Undvik kroppskontakt med jordade ytor som t. ex ror, varmeelement, spasar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbara erler hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger ökar risken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ār avsedda für utomhusbruk. Om en lamplig forlängningssladd für utomhusbruk används minskar risken für elstöt.
Användett felströmskyddomdetinteär mõljigt att undvikaatt elverktyget anvandsifuktig miljö. Felströmskyddet minskar risken for elstöt.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg Near du ar trott ell er om du ar paverkad av droger, alcohohelller mediciner.Under anvandning av elverktyg kan aven en kort ouppmarksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsområdet, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell ansluter pakopplat elverktyg till natsrommen kan olycka uppst.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
- Undvik onormala kroppställningar. Se till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.

50 | Svensk

Bär lämpige arbetskläder. Bär inte lost höngande kläder eller smycken. Hårl haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lät inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos Åtgård kan leda till allvarlig personskada inom brådelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobb du tanker gora. Med ett lampligt elverktyg kan du arbeta batre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt strömställare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och mäste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut aller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandingller inte LASTenna anvising.Elverktygen ar farliga om de anvands av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Lät skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sa latt i klam och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hansyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på attt satt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlosa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallfremål àvständ frän reservbatterier für att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet anvands pa fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelma med vatten. Om vatska kommer i kontakt med ogonen uppsok dessutom likare. Batterivatskan kan medfora hudirritation och brannskada.
Använd inte batteriet aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovāntat vilket leder till brand, explosion aller risk für persorskador.
Exponera inte att batteri aller verktyg for brand ellor for hog temperatur. Exponering for brand eller temperatur over 130^ kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning aller enn laddning vid en temperatur som ligger utanfor det specicerade omraret kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdilar. Detta garantar er att elverktygets sakerhet uppratthalls.
Utfor aldrig service paskadade batterier. Service pa batterier far endast utforas av tilverkaren ell er auktorisera de tjansteleverantorer.

Sakerhetsanvisiningar for platsaxar

Häll elverktyget i de isolerade gripytorna när du utfor ett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömforande ledning kan oskyddade metalldilar pa verktyget som ar strömforande ge användaren en elektrisk stöt.
Elverktyget ar inte avsett for stationär drift. Det fãr t.ex. inte skruvas fast iett skruvstycke erler fãstas i en arbetsbank.
Arbeta bara med monterad spanavvisare. Kontrollera sa att spanavvisaren inte ar skadad eller bojd. Vid arbete utan resp. med skadad spanavvisare finns risk for personskador. Lat en auktoriserad Bosch-servicestation genast byta ut en skadad spanavvisare.
Använd skyddshandskar vid arbetet. Kontrollera att skurna platdeler inte BOjs i riktning mot kroppen ell natakeln.Det finns vasst skagg pa de skurna platarna dar du kan skada dig.Tryck i forekommande fall bort platdeler, som bojer sig, frän kroppen ell natakeln med hjälp av handskar.

Vid skador och felaktig användning av batteriet kan angior trada ut. Batteriet kan börj brinna eller exploder. Tillfor friskluft och kontakta lakare vid besvar. Angorna kan leda till irritation i andningsvögarna.
Batteriet fär inte öppnas ellerändras. Detta kan leda till kortslutning.
Batteriet kan skadas av vassa foremal som t.ex. spikar eller skruvmejslar ell er grund av yttre paverkan. En intern kortslutng kan uppsta och rok, explosion eller overhettning kan forekomma hos batteriet.
Anvend endast batteriet i Produktur fran tillverkaren. Detta skyddar batteriet mot farlig overbelastning.

Skydda batteriet mot hog varme som t. ex.
langre solbestralning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarlga persorskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamälsenig användning

Elverktyget ar avsett for klippning av platarutan spanforlust. Verktyget ar lampligt for raka och kurviga snitt.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framstellungen av elverktyget pa grafiksidan.

(1) Batteri
(2) Batteri-upplasningsknapp
(3) Strömbrytare
(4) Spanavisare
(5) Handtag (isolerad greppyta)
(6) Fästskruv für övre kniv
(7) Šovre kniv
(8) Undre kniv
(9) Ställskruv für andere kniv
10) Fästskruv für andere kniv

a) Dessa tillbehör ingár inte i standard leveransen.

Tekniska data

Sladdlös platsax GSC 18V-16 E
Antikelnummer	3601 J26 3..
Märkspanning V=18
Antal slag vid tomgäng n0 lyft/min 3200	A)
Max. plättjocklek som skaskarasB)	mm 1,6

Sladdlös platsax GSC 18V-16 E

Minsta kurvradie mm 20
ViktC)	kg 2,0-3,0
Rekommenderad omgivningstemperatur vid laddning	°C 0 ... +35
Tilläten omgivningstemperatur vid driftD) och vid lagring	°C -20 ... +50
Rekommenderade batterier GBA 18V...	ProCORE18V...
Rekommenderade laddare GAL 18...	GAX 18...
	GAL 36...

A) Uppmatt vid 20-25°C med batteri GBA 18V 4.0Ah och beroende på batteriets laddningsnivå samt elverktygets driftemperatur
B) relaterad till stalplat upp till 400N / mm^2
C) i relation till anvant batteri
D) begransad effekt vid temperaturer < 0^

Värdeena kan variera beroende på produit och ar beroende av anwendnings och omgivningsvillkor. Mer information finns pa www.bosch-professional.com/wac.

Buller-/vibrationsdata

Bullernivāvärde beräknat enliq EN 62841-2-8.

Den A-klassade bullernivān hos elverktyg ligger typiskt pa: bullerytryckniva 80 dB(A); bullerniva 88 dB(A). Osäkerhet K = 3,0 dB.

Bär hörskydd!

Totala vibrationsvarden a_h (vektorsumma for tre riktninger) och osakerhet K beraknad enlgt EN 62841-2-8:

a_n = 7,5m / s^2,K = 1,5m / s^2.

Den vibrationsnivä och det bullervärde som anges i dessa anvisningar har uppmatts enlistg en matmetod som normerats och kan anvandas for att jämfora elverktyg med varandra. Matmetoden ar även lamplig for preliminar bedömmng av vibrations- och bullerniven.

Den angivna vibrations- och bullerniv'an representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg eller inte underhalleits ordentligt kan vibrationsoch bullerniv'an avvika.Da kan vibrations- och bullerniv'an under arbetserioden oka betydligt under hela arbetstiden. For en exakt bedomning av vibrations- och bullerniv'an bor aven de tider beaktas nar elverktyget ar avsntg ster ar igang, men inte anvands.Detta reducerar vibrations- och bullerbelastningen for den totala arbetserioden betydligt.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

52 | Svensk

Batteri

Bosch saljer batteridrivna elverktyg aven utan batteri. Om det ingar ett batteri i leveransen av ditt elverktyg kan du se pa forpackningen.

Ladda batteriet

Anvendast de laddare som anges i tekiska data. Endast denna typ av laddare ar anpassad till det litiumjonbatteri som anvands i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportforeskrifter. For full effekt ska batteriet laddas welt innan forsta anvandningen.

Satta in batteriet

Skjut in det laddade batteriet i batterihallaren tills det sitter fast.

For att ta ut batteriet, tryck pa upplasningsknappen och dra ut batteriet. Bruka inte vald.

Batteriet ar forsedd med två lasssteg som hindrar ackumulatorn frän att falla ut om dess upplasningsknapp faller ut. Nar batteriet ar insatt i elverktyget halls det med en fjader i ratt Lage.

Indikering batteristatus

De tre grona LED-lamporna pa indikeringen for batteristatus visar batteriets laddningsniva. Av sakerhetsskal kan man endast kontrollera batteristatus nar elverktyget ar stilla.

Tryck pa knappen for indikering av batteristatus eiler, for att visa batteriets laddningsniva. Detta ar mojlig aven da batteriet ar uttaget.

Om ingen LED-lampa lyser after ett tryck på knappen for batteristatus ar batteriet defekt och maste bytas ut.

Batterityg BGA 18V...

LED Capacitet

Fast ljus 3 × grönt 60-100 %

Fast ljus 2 × grönt 30-60 %

Fast ljus 1 × grönt 5-30 %

Blinkande ljus 1 × grönt 0-5 %

Battertyp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80-100 %

Fast ljus 4 × grönt 60-80 %

Fast ljus 3 × grönt 40-60 %

Fast ljus 2 × grönt 20-40 %

LED Kapacitet

Fast Ijus 1 × gront 5-20%

Blinkande ljus 1× gront 0-5%

Anvisningar for korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet fär endast lagras inom ett temperaturomrade mellan -20^ till 50^ . Låt dārfor inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Är brukstiden after uppladdning onormalt kort tyder det pa att batterierna ar forbrukade och maste bytas mot nya. Beakta anvisingarna for avfallshantering.

Drift

Driftstart

In- och urkoppling

For att koppla in elverktyget, skjut pa-/av-strombrytaren (3) framat sa att I visas pa brytaren.

For att koppla ur elverktyget, skjut pa-/avstrombrytaren (3) bakat sa att 0 visas pa brytaren.

Skydd mot oavsiktlig Återstart

Aterstartskyddethindrar elverktyget fran att okontrollerat startafterett stromavbrott.

For aterstart, stall pa-/av-strombrytaren (3) i avstangt lage och sla pa elverktyget pa nytt.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid pâslagning och ökar motorns livslangd.

Arbetsanvisningar

Ta ut batteriet ur elverktyget innan alla arbeten pa det (t.ex. underhäll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt paverkas finns risk for personskada.

Elverktyget ar inte avsett for stationär drift. Det fãr t.ex. inte skruvas fast iett skruvstycke erler fästas i en arbetsbänk.

Anvand skyddshandskar vid arbetet. Kontrolera att skurna platdelar inte bojs i riktning mot kroppen ell natkabeln.Det finns vasst skagg pa de skurna platarnadar du kan skada dig.Tryck i forekommande fall bort platdelar, som bojer sig, fran kroppen ell natkabeln med hjalp av handskar.

Elverktyget skara varapaslaget nar detforstmot arbetsstycket.

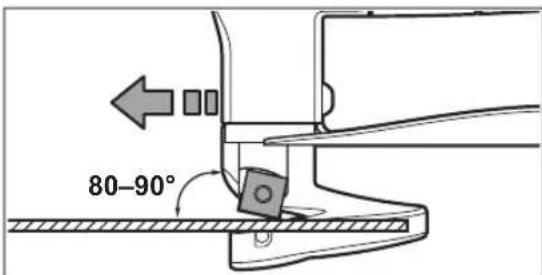

Häll elverktyget i en vinkel mellan 80^ och 90^ mot platens yta och undvik att snedställa verktyget.

För elverktyget jamnt och med latt tryck i sagriktingen. Ffor kraftig forskutning minskar insatsverktygets livslängd betydligt och kan skada elverktyget.

Se upp vid kurvsnitt att elverktyget inte snedstalls och klipp medlagmatningshestighet.

Maximal plattjocklek

Den maxima platjocklen d ar beroende av materialets halfashtet.

Med elverktyget kan platar upp till nedan angiven tjocklek klippas:

Material max. hãllfasthet (N/mm2)		dmax(mm)
Stål 400		1,6
	600	1,2
	800	0,7
Aluminium 200		2,2

Inställning av knivavständet a

Knivavständet a (luftspalt mellan skären)
ska anpassas till bearbetad plattjocklek
dmax.

Knivavständet a ske vara 10% av den maxima laplattjockleken (t.ex. 0,1 mm knivavständ vid plattjocklek pa 1 mm).

Vid mjukare eller segare material mäste knivavstandet a minskas, vid här och sprött material ökas.

Lossa den undre knivens skruv (10). Stall med stallskruven (9) in erforderligt knivavständ a. Den övre kniven (7) och den undre kniven (8) fär inte berörä varandra.

Kontrolera avstandet med ett vanligt bladmatt. Dra at fastskruven (10) pa den undre kniven med ett atdragningsmoment pa 3-4 Nm.

Temperaturberoende überbelastningskydd

Elverktyget kan inte overbelastas om använding sker enligt foreskrifterna. Vid for kraftig belastning erer om tillatet batteritemperaturinterval inte beaktas reduceras slaglangdstalet, ell er leverktyget stangs av. Vid reducerat slaglangdstal gär elverktyget med fullt slaglangdstal igen Först dillaten batteritemperatur har uppnàts. Vid

automatisch avstängning, stäng av elverktyget, lat batteriet svalna och slä pa elverktyget igen.

Underhäll och service

Underhäll och rengöring

Ta ut batteriet ur elverktyget innan alla arbenen pa det (t.ex. underhäll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt paverkas finns risk for personskada.
Häll elverktyget och dess ventilationsöppninger rena for bra och säkert arbete.

Bytautkniven(sebildA)

Den övre kniven (7) och den undre kniven (8) ár likadana, har fyra snittkanter var och ár utbytbara med varandra. Vrid eller byt ut kniven i god tid eftersom endast skarpa verktyg ger hög klippeffekt samtidigt som elverktyget skonas.

For att byta den ovre kniven (7), lossa fasstkruven (6), for att byta ut den undre kniven (8), lossa fasstkruven (10). Vrid kniven i 90^ aller montera en ny kniv. Se till vid monteringen av den undre kniven (8) att den ligger an mot stallskrven (9).

Observera: vrid kniven endast i den riktning som bilden A visar, ell er satt in den nya kniven i den position som visas pa bilden. Med en felinsatt kniv klpper inte verktyget.

Dra at den ovre knivens fästskruv (6) resp. den undre knivens fästskruv (10) igen med ett atdragningsmoment pa 3-4 Nm. Kontrollera knivavstandet a enligt beskrivningen oven.

Den ovre kniven (7) och den undre kniven (8) fär inte slipsas.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Sprängskissar och informationer om reservdilar lamnas även på adressen:

www.bosch-pt.com

Bosch rādgivningsteam hjälper dig garna om du har frägor om vāraprodukter och tillbehör.

Ange alltid vid forfragningar och reservdelsbestallninger ovillkorligen det 10-siffriga produktumret som finns pa Produktens typskylt.

Svenska

Vid transport genom tredje person (t.ex. flyfrakt eller spedition)cka speciella villkor forforpackning och markning beaktas.l detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Sekundärbatterier fär försändas endast om holjet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan röras i förackningen. Beakta också eventuella nationella foreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och Förpackning skā omhändertas pa miljövänligt satt for atervinning.

Släng inte elverktyg och inte heller batterier i hushallsavfall!

Forbrukade elverktyg och defekta eller forbrukade batterier maste avfallshanteras. Lämna in pa en atervinningsstation. Vid osaklig omhandertagning kan el- och elektroniska forbrukade aggregat pa grund av mojligen forekomande farliga amnen ha en skadlig inverkan pa miljon och manniskors halsa.

Beakta anvisingarna i avsnittet Transport (se „Transport“, Sidan 54).
