BEDIENUNGSANLEITUNG GSC 18V16 E Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

In Notice originale

es Manual original

pt Manual original

Itstrucioiogic

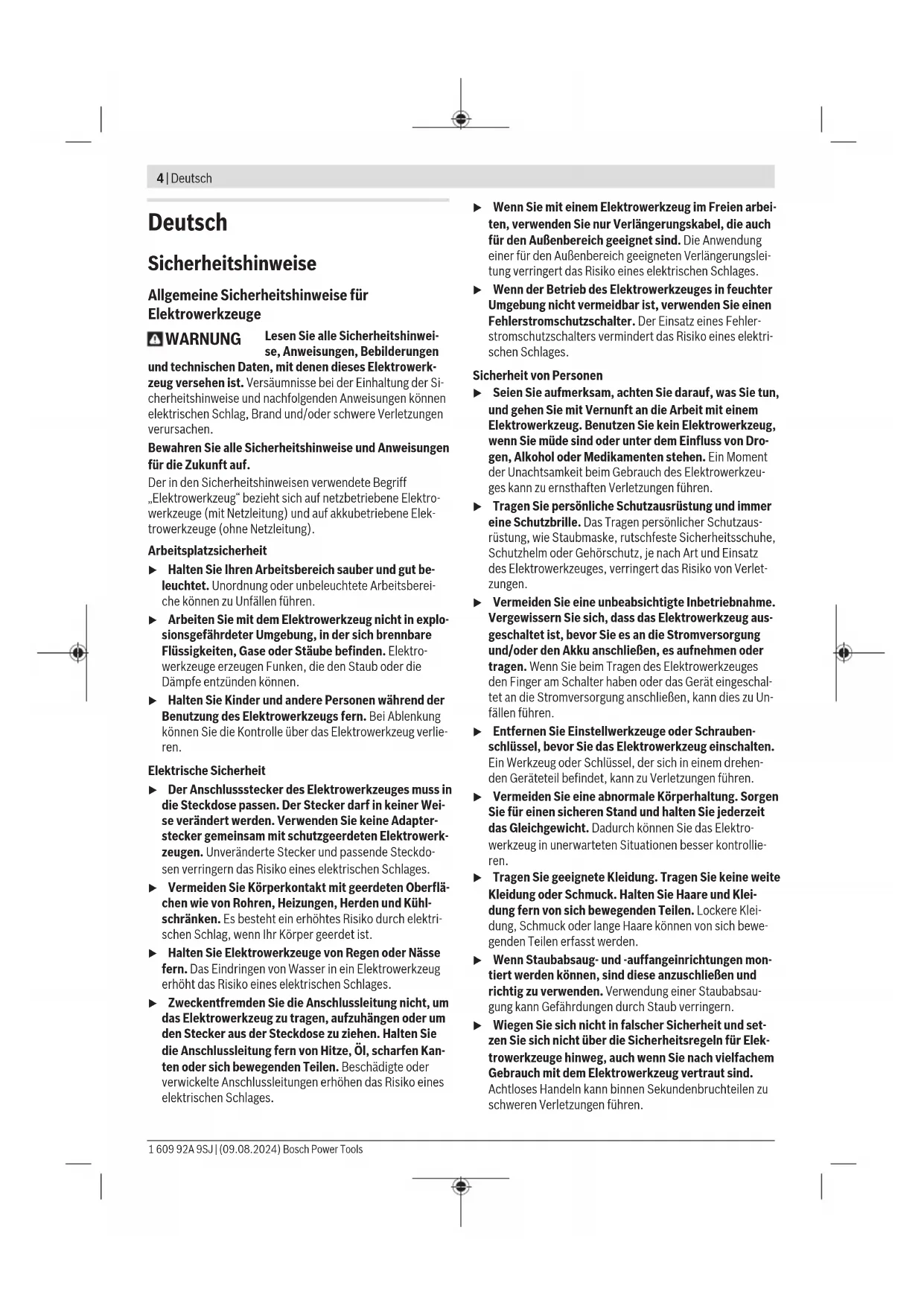

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen

und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugees muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdoosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mühse sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallegegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitschinweise für Blechschemen

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen tref- fen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Das Elektrowerkzeug ist nicht für den Stationärbetrieb geeignet. Es dart z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden.
Arbeiten Sie nur mit montiertem Spanabweiser. Achten Sie darauf, dass der Spanabweiser nicht beschädigt oder verbogen ist. Beim Arbeiten ohne bzw. mit beschädigtem Spanabweiser besteht Verletzungsgefahr. Lassen Sie einen beschädigten Spanabweiser sofort von einer autorisierten Bosch-Kundendienstelle ersetzen.
Tragen Sie Schutzhandschuhe bei der Arbeit. Achten Sie daraufuf, dass sich geschnittene Bleichteile nicht in Richtung auf den Körperbiedgen. An geschnittenen Blechen entstehen scharfe Grate, an denen Sie sich verletzen können. Drücken Sie sich biegende Blechteile gegeben falls mit Handschuhen vom Körper per weg.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su

6 | Deutschland

chen Sie bei Beschwerden einen Arzt auf. Die Dampfe konnen die Atemwege reizen.

Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch außere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Verwenden Sie den Akku nur in Produktendes Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen von Blechen ohne Spanverlust. Es ist geeignet für kurvige und gerade Schnitte.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.

(1) Akku
(2) Akku-Entriebelungsstaste
(3) Ein-/Ausschalter
(4) Spanabweiser
(5) Handgriff (isolierte Griffläche)
(6) Befestigungsschraube für Obermesser
(7) Obermesser
(8)Untermesser
(9) Stellschraube für Untermesser

(10) Befestigungsschraube für Untermesser

a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Blechschere GSC 18V-16 E

Sachnummer

3601J263..

Akku-Blechschere GSC 18V-16 E

Nennspannung V=18
Leerlaufhubzahl n0min	-1	3200Al
max. zu schneidende Blech-dickeB)	mm 1,6
kleinster Kurvenradius mm 20
GewichtC)	kg 2,0-3,0
empfohlene Umgebungstem-peratur beim Laden	°C 0 ... +35
erlaubte Umgebungstemperatur beim BetriebD) und beiLagerung	°C -20 ... +50
empfohlene Akkus GBA 18V...		ProCORE18V...
empfohlene Ladegeräte GAL 18...		GAX 18...
		GAL 36...

A) gemessen bei 20-25°C mit Akku GBA 18V 4.0Ah und abhängig von Ladestand des Akkus sowie der Betriebstemperatur des Elektrowerkzeugs
B) bezogen auf Stahlbleche bis 400 N/mm
C) abhängig vom verwendeten Akku
D) eingeschränkte Leistung bei Temperaturen < 0°C
Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 62841-2-8.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beitragt typischerweise: Schaldruckpegel 80 dB(A); Schalleistungspegel 88 dB(A).Unsicherheit K = 3,0 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-8:

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendert werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemissionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemissionswert abweichen. Dies kann die Schwingungs- und Gerauschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Gerauschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Akku

Bosch verkauf Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, konnen Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihr dem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drücken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie dabei keine Gewalt an.

Der Akku verfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfält. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausge-tauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3× grün 60-100 %

Dauerlicht 2× grün 30-60 %

Dauerlicht 1× grün 5-30 %

Blinklicht 1× grün 0-5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5× grün 80-100%

Dauerlicht 4× grün 60-80%

Dauerlicht 3× grün 40-60%

Dauerlicht 2× grün 20-40%

Dauerlicht 1× grün 5-20%

Blinklicht 1× grün 0-5%

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Betrieb

Inbetriebnahme

Ein/Ausschalten

Zum Einsatz des Elektrowerkzeugs schieren Sie den Ein-/Ausschalter (3) nach vorn, sodass am Schalter I erscheid.

Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter (3) nach hinten, sodass am Schalter 0 erscheid.

Wiederanlaufschutz

Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufahr.

Zur Wiederinbetriebnahme bringen Sie den Ein-/ Ausschalter (3) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

8 | Deutsch

Santhanlauf

Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einsatzen und erhöht die Lebensdauer des Motors.

Arbeitshinweise

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Das Elektrowerkeug ist nicht für den Stationärbetrieb geeignet. Es davon z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden.
▶ Tragen Sie Schutzhandschuhe bei der Arbeit. Achten Sie darauf, dass sich geschnittene Blechteile nicht in Richtung auf den Körper beigen. An geschnittenen Blechen entstehen scharfe Grate, an denen Sie sich verletzen können. Drücken Sie sich biegende Blechteile gegebenfalls mit Handschuhen vom Körper per weg.

Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

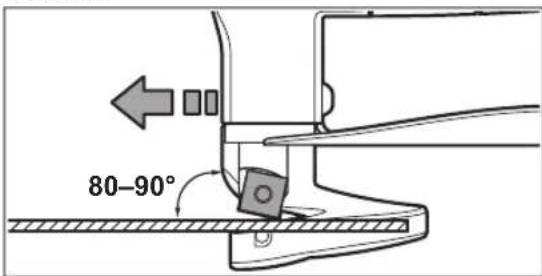

Halten Sie das Elektrowerkzeug im Winkel von 80^ bis 90^ zur Blechoberfläche geneigt und verkanten Sie es nicht seitlich.

Führn Sie das Elektrowerkzeug möglich und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden.

Achten Sie beim Schneiden von Kurven entsprechenden darauf, das Elektrowerkzeug nicht seitlich zu verkanten, und arbeiten Sie nur mit geringem Vorschub.

Maximal zu schneidende Blechdicke

Die maximal zu schneidende Blechdicke d_ ist von der Festigkeit des zu bearbeitenden Materials abhängig.

Mit dem Elektrowerkeug konnen Bleche bis zu folgender Stärke geschritten werden:

Material max. Festigkeit (N/mm2)		dmax(mm)
Stahl 400		1,6
	600	1,2
	800	0,7
Aluminium 200		2,2

Messerabstand a einstellen

Der Messerabstand a (Luftspalt zwischen den Schneiden) richtet sich nach der zu bearbeitenden Blechdicke d_ .

Der Messerabstand a sollte 10% der maximalen Blechdicke betragen (z.B. 0,1 mm Messerabstand bei 1 mm Blechdicke).

Bei weicheren oder zaheren Materialien muss der Messerabstand a verringert, bei harten oder spröden Materialien vergroßert werden.

Lösen Sie die Befestigungsschraube (10) des Untermessers. Stellen Sie mit der Stellschraube (9) den erforderlichen Messerabstand a ein. Obermesser (7) und Untermesser (8))dürfen sich nicht berühren.

Prufen Sie den Abstand mit einer handelsüblichen Einstell-lehre. Ziehen Sie die Befestigungsschraube (10) des Untermessers mit einem Anzugsdrehmoment von 3-4 Nm wieder fest.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Hubzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Hubzahl lauft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur wieder mit voller Hubzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus, setzen den Akku abkühlen und schalten das Elektrowerkzeug wieder ein.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.

Messer wechseln (siehe Bild A)

Obermesser (7) und Untermesser (8) sind gleich, verfügen über je vier Schnittkanten und können geogeneinander getauscht werden.

Drehen bzw. wechseln Sie die Messer rechtzeitig, Denn nur scharfe Einsatzwerkzeuge bringen gute Schnittleistung und schonen das Elektrowerkzeug.

Lösen Sie zum Wechseln des Obermessers (7) die

Befestigungsschraube (6), zum Wechseln des

Untermessers (8) die Befestigungsschraube (10).

Drehen Sie das Messer um 90^ oder setzen Sie ein neues

Messer ein. Achten Sie beim Einsetzen des

Untermessers (8) darauf, dass es an der Stellschraube (9) anliegt.

Hinweis: Drehen Sie das Messer nur in der im Bild A darge-stellen Richtung bzw. setzen Sie das neue Messer in der im Bild dargestellten Position ein. Mit einem falsch eingesetzten Messer ist kein Schnitt möglich.

Ziehen Sie die Befestigungsschraube (6) für das Obermesser bzw. die Befestigungsschraube (10) für das Untermesser mit einem Anzugsdrehmoment von 3-4 Nm wieder fest. Überprüfen Sie den Messerabstand a wie oben beschrieben. Obermesser (7) und Untermesser (8) dürfen nicht nachgeschließen werden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihr Produkte sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ohnen frembe bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ilon-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmull!

Nur fur EU-Länder:

Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäß Entsorgung konnen Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge- rats an einen Endnutzser ein Altgerat des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzser unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Gerats ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf

10 | English

Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußerten Abmessung über 50~cm ) beschrankt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 9).

English

Safety Instructions

Elektrische veiligkeit

Permanentlicht 3 × groen 60-100 %

Permanentlicht 2 × groen 30-60 %

Permanentlicht 1 × groen 5-30 %

Knipperlicht 1 × groen 0-5 %

LED Capacitite

Permanentlicht 5 × groen 80-100 %

Permanentlicht 4 × groen 60-80 %

Permanentlicht 3 × groen 40-60 %

Permanentlicht 2 × groen 20-40 %

Permanentlicht 1 × groen 5-20 %

Knipperlicht 1 × groen 0-5 %

Beschem de accu gegen vocht en water.

Illustreredekomponenter

Stojemissionsværdierfundet iht.EN62841-2-8.

Konstant lys 5 × grøn 80-100 %

Konstant lys 4 × grøn 60-80 %

LED Kapacitet
Konstant lys 3 × grøn 40–60 %
Konstant lys 2 × grøn 20–40 %
Konstant lys 1 × grøn 5–20 %
Blinkende lys 1 × grøn 0–5 %

Sekundär-/primarbatterier:

Li-jon:

(Oppladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 59).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalsi servisi adresy nalezne na:

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail]

www.bosch-pt.ro

Alte adrese de service gasiti la:

E-Mail: [e-mail]

www.bosch.hr

Dodatne adrese servisa naci cete na:

Lalolglaguolllulalallgaiol

Gaailll 1

aagagai ayjgJd jy d Jd
