Produkttyp	Akku-Nibbler (Scherenpaar)
Marke	Bosch
Modell	GNA 18V16 E Professional
Nennspannung	18 V
Leerlauf-Hubzahl	1400 min⁻¹
Maximale Blechdicke (Stahl 400 N/mm²)	1,6 mm
Schnittbreite	5 mm
Minimaler Biegeradius	40 mm
Gewicht (gemäß EPTA 01:2014)	2,1 - 3,1 kg (je nach Akku)
Kompatible Akkus	GBA 18V... / ProCORE18V... (Lithium-ion)
Empfohlene Ladegeräte	GAL 18..., GAX 18..., GAL 36...
Schalldruckpegel (EN 62841-2-8)	87 dB(A) (Unsicherheit K = 3 dB)
Schallleistungspegel	98 dB(A) (Unsicherheit K = 3 dB)
Gesamtvibration (a_h, EN 62841-2-8)	4,8 m/s² (Unsicherheit K = 1,5 m/s²)
Sonderfunktionen	Sanftanlauf, Wiederanlaufschutz, einstellbare Schnittrichtung (3 Positionen um 90°), Akku-Ladezustandsanzeige
Akku-Betrieb	Ja (mit Akku)
Geeignete Materialien	Stahl bis 800 N/mm², Aluminium
Erforderliche Schmierung	Ja, Schneidöl auf der Schnittlinie
Regelmäßige Wartung	Stempel und Matrize alle 3 Betriebsstunden reinigen und schmieren
Empfohlene Schutzausrüstung	Schutzhandschuhe, Gehörschutz
Kundendienst	Bosch Kundendienst Frankreich: 09 70 82 12 26, [e-mail]

Häufig gestellte Fragen - GNA 18V16 E Professional BOSCH

Welche maximale Blechdicke kann die GNA 18V16 E schneiden?

Die maximale Dicke hängt von der Materialfestigkeit ab. Für Stahl bei 400 N/mm² beträgt sie 1,6 mm; für Aluminium bis 200 N/mm² erreicht sie 2,0 mm.

Wie ändere ich die Schnittrichtung?

Lösen Sie die Schraube (4) des Matrizenhalters (7), drehen Sie den Matrizenhalter um 90° zur Längsachse (rechts oder links) und ziehen Sie die Schraube wieder fest. Schnittrichtung nach hinten ist nicht möglich.

Was tun, wenn der Stempel während des Schneidens klemmt?

Schalten Sie das Werkzeug aus, schmieren Sie den Stempel und entspannen Sie das Blech. Nicht gewaltsam vorgehen, um Beschädigungen von Stempel und Matrize zu vermeiden.

Welchen Akku soll ich mit diesem Nibbler verwenden?

Verwenden Sie ausschließlich GBA 18V... oder ProCORE18V... Akkus von Bosch. Kompatible Ladegeräte sind die Serien GAL 18..., GAX 18... und GAL 36...

Wie pflege ich Stempel und Matrize?

Alle 3 Betriebsstunden reinigen und schmieren Sie den Stempel (8) und die Matrize (9). Bei Verschleiß ersetzen, nicht nachschleifen.

Kann ich mit diesem Werkzeug Kurven schneiden?

Ja, der minimale Biegeradius beträgt 40 mm. Für innere Ausschnitte bohren Sie ein Loch mit 22 mm Durchmesser vor.

Hat der Nibbler einen Überlastschutz?

Ja, bei Überhitzung sinkt die Schnitthubzahl oder das Werkzeug stoppt automatisch. Lassen Sie den Akku abkühlen und schalten Sie es wieder ein.

Welche Sicherheitshinweise sind wichtig?

Tragen Sie stets Schutzhandschuhe und Gehörschutz. Verwenden Sie das Werkzeug nicht stationär (nicht in einen Schraubstock spannen). Entfernen Sie den Akku vor Einstellungen oder Wartungsarbeiten.

Wie reinige ich den Nibbler?

Reinigen Sie das Werkzeug und die Lüftungsschlitze regelmäßig mit einem trockenen Pinsel. Für den Akku reinigen Sie die Lüftungsöffnungen mit einem weichen, trockenen Pinsel.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.bosch-pt.com (Explosionszeichnungen) erhältlich. In Frankreich kontaktieren Sie den Bosch-Kundendienst unter 09 70 82 12 26 oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG GNA 18V16 E Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

In Notice originale

es Manual original

pt Manual original

1

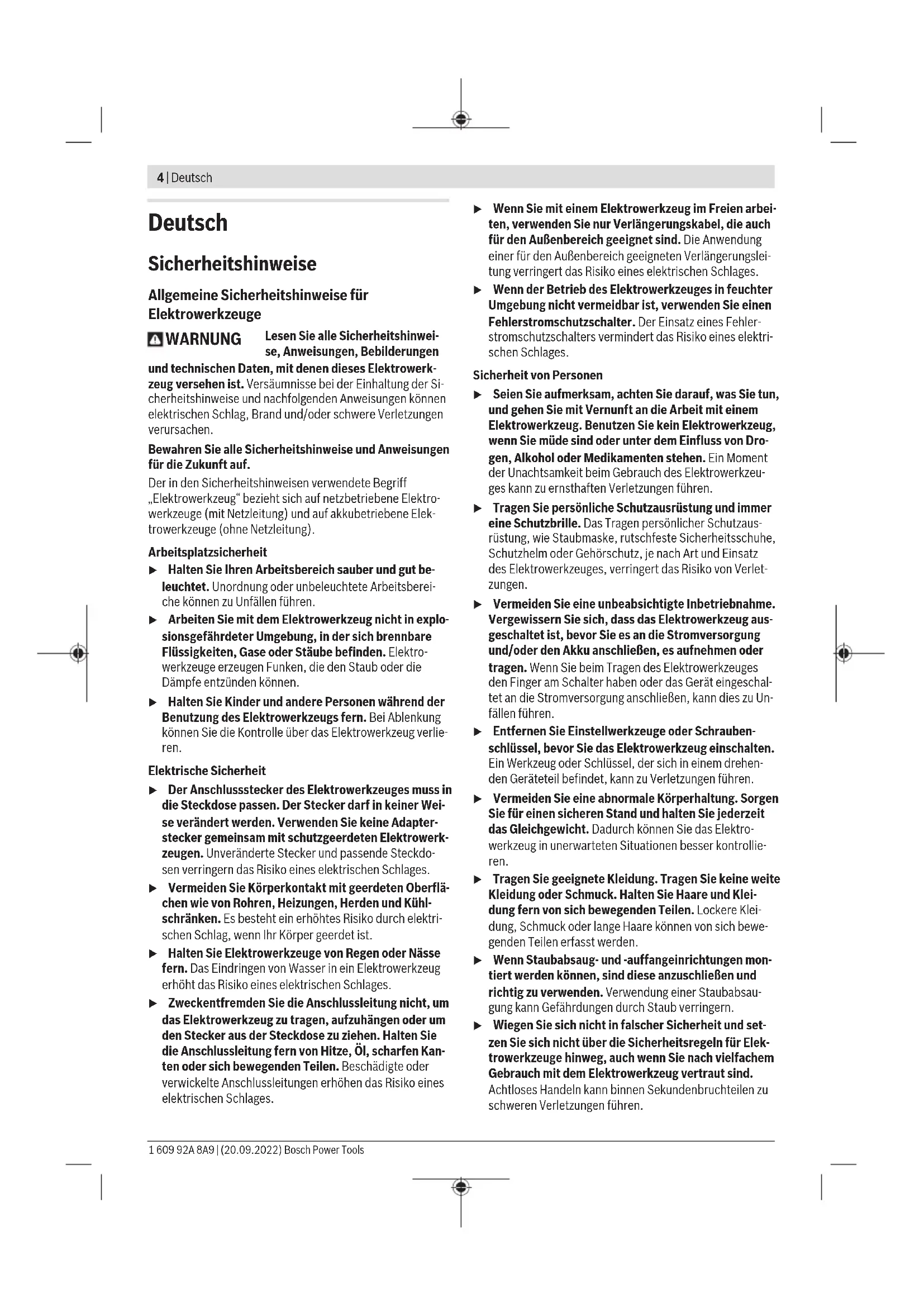

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen

und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
  Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Selen Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzusrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

▶ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorschinsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkezeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Nager

Das Elektrowerkzeug ist nicht für den Stationärbetrieb geeignet. Es davon z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden.
Tragen Sie Schutzhandschuhe bei der Arbeit. An den geschnitten Blechen entstehen scharfe Grate, an den Sie sich verletzen konnen.
Be Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Verwenden Sie den Akku nur in Produktien des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäß Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen von Blechen ohne Materialverformung und ist geeignet für gradeschnite, Ausschnittte und enge Kurven.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

(1) Akku
(2) Akku-Entriegelungstaste
(3) Ein-/Ausschalter
(4) Schraube für Matrizenhalter
(5) Handgriff (isolierte Griffläche)
(6)O-Ring
(7)Matrizenhalter
(8) Stempel
(9)Matrize
(10) Gummiring der Rändelschraube
(11) Rändelschraube für Matrize

a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Technische Daten

Nager GNA 18V-16 E
Sachnummer		3601 E29 6..
Nennspannung V= 18
Leerlaufhubzahl no min	-1	1400A)
max. zu schneidende Blech-dickeB)	mm 1,6
Schneidspurbreite mm 5
kleinster Kurvenradius mm 40
Gewicht entsprechend EPTA-Procedure 01:2014	kg 2,1-3,1	C)

Nager GNA 18V-16 E

empfohlene Umgebungstemperatur beim Laden	°C 0 ... +35
erlaubte Umgebungstemperatur beim Betrieb1) und beiLagerung	°C -20 ... +50
empfohlene Akkus GBA 18V...	ProCORE18V...
empfohlene Ladegeräte GAL 18...	GAX 18...
	GAL 36...

A) gemessen bei 20-25 ^ C mit Akku GBA 18V 4.0Ah und abhängig von Ladestand des Akkus sowie der Betriebstemperatur des Elektrowerkeugs
B) bezogen auf Stahlbleche bis 400 N/mm
C) abhängig vom verwendeten Akku
D) eingeschränkte Leistung bei Temperaturen < 0^

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 62841-2-8.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beitragt typischerweise: Schaldruckpegel 87 dB(A); Schalleistungspegel 98 dB(A).Unsicherheit K = 3 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend

EN62841-2-8:

$$ a _ {n} = 4, 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemiss- sionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemisswertswert ab weichen. Dies kann die Schwingungs- und Gerauschemission uber den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Akku

Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, konnen Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihr dem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drücken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie dabei keine Gewalt an.

Der Akku verfügbar über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfält. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste für die Ladezustandsanzeigeoder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3 × grün 60-100%

Dauerlicht 2× grun 30 - 60%

Dauerlicht 1 × grün 5-30%

Blinklicht 1 × grün 0 - 5%

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5× grun 80 - 100%

Dauerlicht 4 × grün 60-80%

Dauerlicht 3× grun 40 - 60%

Dauerlicht 2× grun 20-40%

Dauerlicht 1× grun 5 - 20%

Blinklicht 1 × grün 0 - 5%

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lufungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Betrieb

Inbetriebnahme

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs schieren Sie den Ein-/Ausschalter (3) nach vorn, sodass am Schalter I er-scheint.

Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter (3) nach hinten, sodass am Schalter 0 erscheid.

Wiederanlaufschutz

Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufhr.

Zur Wiederinbetriebnahme bringen Sie den Ein-/

Ausschalter (3) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Sanftanlauf

Der elektronische Sanfianlauf begrenzt das Drehmoment beim Einsatzen und erhöht die Lebensdauer des Motors.

Schnittrichtung wechseln

Für den Wechsel der Schnittrichtung konnen Sie den

Matrizenhalter (7) in drei jeweils um 90^ verssetzte Positionen drehen. Die Schnittrichtung nach hinten (zum Gehäusehin) ist nicht möglich.

Zum Drehen des Matrizenhalters (7) lösen Sie die

Schaube (4) so weit, dass Sie den Matrizenhalter drehen

8 | Deutsch

konnen. Drehen Sieihn um 90^ zur Längsachse des Elektrowerkzeugs nach rechts oder links.

Achten Sie darauf, dass die Schraube (4) in die Bohrung am Matrizenhalter (7) eingreift. Ziehen Sie die Schraube fest.

Arbeitshinweise

• Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
  Das Elektrowerkzeug ist nicht für den Stationärbetrieb geeignet. Es davon z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden.
  Tragen Sie Schutzhandschuhe bei der Arbeit. An den geschnitten Blechen entstehen scharfe Grate, an denen Sie sich verletzen konnen.
  Vorsicht beim Umgang mit den Schneidspanen. Die Späne haben scharfe Spitzen, an denen Sie sich verletzen können.

Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Halten Sie das Elektrowerkzeug immer senkrecht zur Blechoberfläche und verkanten Sie es nicht.

Der Schnitt erfolgt während der Abwärtsbewegung des Stempels. Führren Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnitträchtung. Zu starker Vorschub verringgert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden.

Das Elektrowerkzeug arbeitet ruhiger, wenn es beim Schneiden liegt angehoben wird. Sollte der Stempel beim Schneiden verklemmen, dann schalten Sie das Elektrowerkzeug aus, schmieren Sie den Stempel nach und entspannen Sie das Blech. Wenden Sie keine Gewalt an, da sonst Stempel und Matrize beschädigt werden.

Maximal zu schneidende Blechdicke

Die maximal zu schneidende Blechdicke d_max ist von der Festigkeit des zu bearbeitenden Materials abhängig.

Mit dem Elektrowerkeug konnen Bleche bis zu folgender Stärke geschritten werden:

Material max. Festigkeit (N/mm2)		dmax(mm)
Stahl 400		1,6
	600	1,0
	800	0,7
Aluminium 200		2,0

Stempel schmieren/kühlen

Um die Lebensdauer des Stempels (8) zu verlangern, sollenn Sie ein Schmiermittel mitgreater Kuhlfunktion (z.B. Schneidol) verwenden.

Tragen Sie auf der Oberseite des Blechs entlang der geplanten Schnittlinie eine Schmiermittelspur auf.

Schneiden nach Anriss oder mit Schablone

Gerade Schnitteleen sich leichter ausfuhren, wenn Sie das Elektrowerkzeug an einem Lineal entlangfuhren.

Konturen können durch Führren des Elektrowerkzeugs entlang einer Schablone geschlossen werden.

Für Innenausschnitte ist eine Vorbohrung von 22 mm Durchmesser notwendig.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Hubzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Hubzahl lauft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur wieder mit voller Hubzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus,{lassen den Akku abkühlen und schalten das Elektrowerkzeug wieder ein.

Wartung und Service

Wartung und Reinigung

• Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
  Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.

Reinigen und ölen Sie den Stempel (8) und die Matrize (9) alle 3 Betriebsstunden.

Wechseln Sie Stempel und Matrize bei Verschleib rechtzeitig, Denn nur scharfe Werkzeuge bringen gute Schnittleistung und schonen das Elektrowerkzeug.

Der Stempel (8) und die Matrize (9) dürfen nicht nachgeschliffen werden.

Matrize wechseln

Schrauben Sie die Rändelschraube (11) aus dem Matrizenhalter (7). Entnehmen Sie die Matrize (9).

Reinigen Sie gegebenenfalls den Matrizenhalter (7). Setzen Sie eine neue, gut geolte Matrize (9) in den Matrizenhalter.

Achten Sie besteht auf die Ausrichtung der abgeflichten Seite. Schrauben Sie die Rändelschraube (11) mit aufgesetztem Gummiring (10) wieder an. Ziehen Sie die Schraube mithilfe eines Innensechskantschlüssels gegen den Widerstand des Gummirings fest (3 - 4Nm)

Stempel wechseln

Lösen Sie die Schraube (4) des Matrizenhalters undziehen Sie den Matrizenhalter (7) vollständig aus dem Gehäuse. Schieben Sie den Stempel (8) seitlich aus der Aufnahme urziehen Sie Ihn nach unten hersa.

Setzen Sie einen neuen, gut geolten Stempel (8) in die Nut der Aufnahme und richten Sieihn mittig aus.

Schieben Sie den Matrizenhalter (7) vorsichtig über den Stempel in das Gehäuse zurück. Drehen Sie den Matrizenhalter je nach gewünschter Schnittrichtung in eine der drei möglichen Positionen. Ziehen Sie die Schraube (4) des Matrizenhalters gut fest.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihr Produkte sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ohnen frembe bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ilonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationa-nces Recht mussen nicht mehr gebrauchsfähige Elektro

werkzeuge und gemäß der europäischen Richtlinie

2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Bei unsachgemäß Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden{naher beschrieben, sind bestimmte Ver treiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In dieser Fall ist die Abholung des Altgeräts für den Endnutzern unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größ als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu entgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußerten Abmessung über 50~cm ) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.

10 | English

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 9).

English

Safety Instructions

Elektrische veiligeid

Beschem de accu gegen vocht en water.

Illustreredekomponenter

Stojemissionsvorderierfundetht.EN62841-2-8.

Sekundär-/primarbatterier:

Li-jon:

(Opladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 58).

Suomi

Turvallisuusohjeet

Zabepieczenie przyd生产设备 zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen, zielungen

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalá adresy servísnajdete na:

Tel.: [phone]

Fax:[phone]

E-Mail:[e-mail]

www.bosch-pt.ro

Mai multe adrese ale unitatilor de service sunt disponible la:

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa mozte pronaci na:

自：R云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

170|

云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

必衣云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

云的山如，

080-955-0909
