GNA 18V16 E Professional - Käärid BOSCH - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta nibbitaja (käärid)
Bränd	Bosch
Mudel	GNA 18V16 E Professional
Nimipinge	18 V
Tühikäigu lõikesagedus	1400 min⁻¹
Maksimaalne pleki paksus (teras 400 N/mm²)	1,6 mm
Lõikejoone laius	5 mm
Minimaalne painderaadius	40 mm
Kaal (EPTA 01:2014 järgi)	2,1 - 3,1 kg (sõltuvalt akust)
Ühilduvad akud	GBA 18V... / ProCORE18V... (Liitium-ioon)
Soovitatavad laadijad	GAL 18..., GAX 18..., GAL 36...
Helirõhutase (EN 62841-2-8)	87 dB(A) (määramatus K = 3 dB)
Helivõimsustase	98 dB(A) (määramatus K = 3 dB)
Koguvibratsioon (a_h, EN 62841-2-8)	4,8 m/s² (määramatus K = 1,5 m/s²)
Eriomadused	Pehme käivitus, uuestikäivituse kaitse, reguleeritav lõikesuund (3 asendit 90° juures), laetuse taseme indikaator
Juhtmeta kasutamine	Jah (akuga)
Sobivad materjalid	Teras kuni 800 N/mm², alumiinium
Vajalik määrimine	Jah, lõikeõli lõikejoonele
Regulaarne hooldus	Puhastage ja määrige stants ja matriits iga 3 töötunni järel
Soovitatav kaitsevarustus	Kaitsmed, kuulmiskaitse
Müügijärgne teenindus	Bosch SAV Prantsusmaa: 09 70 82 12 26, [e-mail]

Korduma kippuvad küsimused - GNA 18V16 E Professional BOSCH

Kui suurt pleki paksust saab GNA 18V16 E lõigata?

Maksimaalne paksus sõltub materjali tugevusest. Terase puhul (400 N/mm²) on see 1,6 mm; alumiiniumi puhul (kuni 200 N/mm²) on see 2,0 mm.

Kuidas muuta lõikesuunda?

Keerake lahti matriitsihoidiku (7) kruvi (4), pöörake matriitsihoidikut 90° pikitelje suhtes (paremale või vasakule), seejärel pingutage kruvi. Lõikesuund tahapoole ei ole võimalik.

Mida teha, kui stants lõikamise ajal kinni jääb?

Lülitage tööriist välja, määrige stants ja lõdvendage plekki. Ärge jõuga tõmmake, et vältida stantsi ja matriitsi kahjustamist.

Millist akut kasutada selle nibbitajaga?

Kasutage ainult Boschi GBA 18V... või ProCORE18V... akusid. Ühilduvad laadijad on seeriad GAL 18..., GAX 18... ja GAL 36...

Kuidas hooldada stantsi ja matriitsi?

Iga 3 töötunni järel puhastage ja määrige stants (8) ja matriits (9). Vahetage need kulumise korral välja, ilma neid uuesti teritamata.

Kas saan selle tööriistaga lõigata kurve?

Jah, minimaalne painderaadius on 40 mm. Siseväljalõigete jaoks puurige eelnevalt 22 mm läbimõõduga auk.

Kas nibbitajal on ülekoormuskaitse?

Jah, ülekuumenemise korral lõikesagedus väheneb või tööriist seiskub automaatselt. Laske akul jahtuda ja seejärel lülitage uuesti sisse.

Millised ohutusjuhised on olulised?

Kandke alati kaitsekindaid ja kuulmiskaitset. Ärge kasutage tööriista statsionaarses asendis (ärge kinnitage seda kruustangidesse). Enne seadistamist või hooldust eemaldage aku.

Kuidas puhastada nibbitajat?

Puhastage regulaarselt tööriista ja ventilatsiooniavasid kuiva harjaga. Aku puhul puhastage ventilatsiooniavasid pehme ja kuiva harjaga.

Kust leida varuosi?

Varuosad on saadaval veebilehel www.bosch-pt.com (lahtivõetud vaated). Prantsusmaal võtke ühendust Boschi klienditeenindusega numbril 09 70 82 12 26 või e-posti aadressil [e-mail].

KASUTUSJUHEND GNA 18V16 E Professional BOSCH

Uldised ohutusnouded elektriliste töriistade kasutamisel

HOIATUS

Lugege labi koki tooriistaga kaasasalevad ohutusnouded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsoonidega.

Ohutusnouete ja juhiste eiramise tagajäreks voib olla elektrilök, tulekahu ja/voi rasked vigastused.

Hoidke koki ohutusnouded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnouetes sisalduv moiste "elektriline tooriist" kiaib nii vooluvorku uhendatud (juhtmega) elektriliste tooriistade kui ka akutoitega (juhtmeta) elektriliste tooriistade kohta.

Ohutusnöuded tooplirkonnas

Hoidke toöpiirkond puhas ja Hästi valgustatud.
Korrastamata voi valgustamata tokoht voib pohjustada onnetusi.
Arge kasutage elektrilist tooriista phahvatushtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
Elektrilise tooriista kasutamise ajal hoidke lapsed ja teised inimesed tookohast eemal. Kui teie tahelepanu juhitakse korvale, voib seade teie kontrli alt valjuda.

Elektriohutus

Elektrilise tooriista pistik peab pistikupessa sobima. Pistiku kallai et ho ita mingeid muudatusi. Arge kasutage kaitsemaandusega elektriliste tooriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrloogi ohtu.
Vältridge kehalist kontakti maandatud pindadega, naiteks torude, radiaatorite, plitide ja külmikutega. Kui Teie keha on maandatud, on elektröogi oht suurem.
Kaitse elektrilist tooriista vihma ja niiskuse eest. Kui elektrilisse tooriista on sattunud vett, on elektrilogi oht suurem.
Arge kasutage toitejuhet otstarbel, milleks see ei ole ette naitud. Arge kasutage toitejuhet elektrilise toriista kandmisesk, ulesriputamiseks voipistiku pistikupesast valjatombamiseks. Kaitske toitejuhet

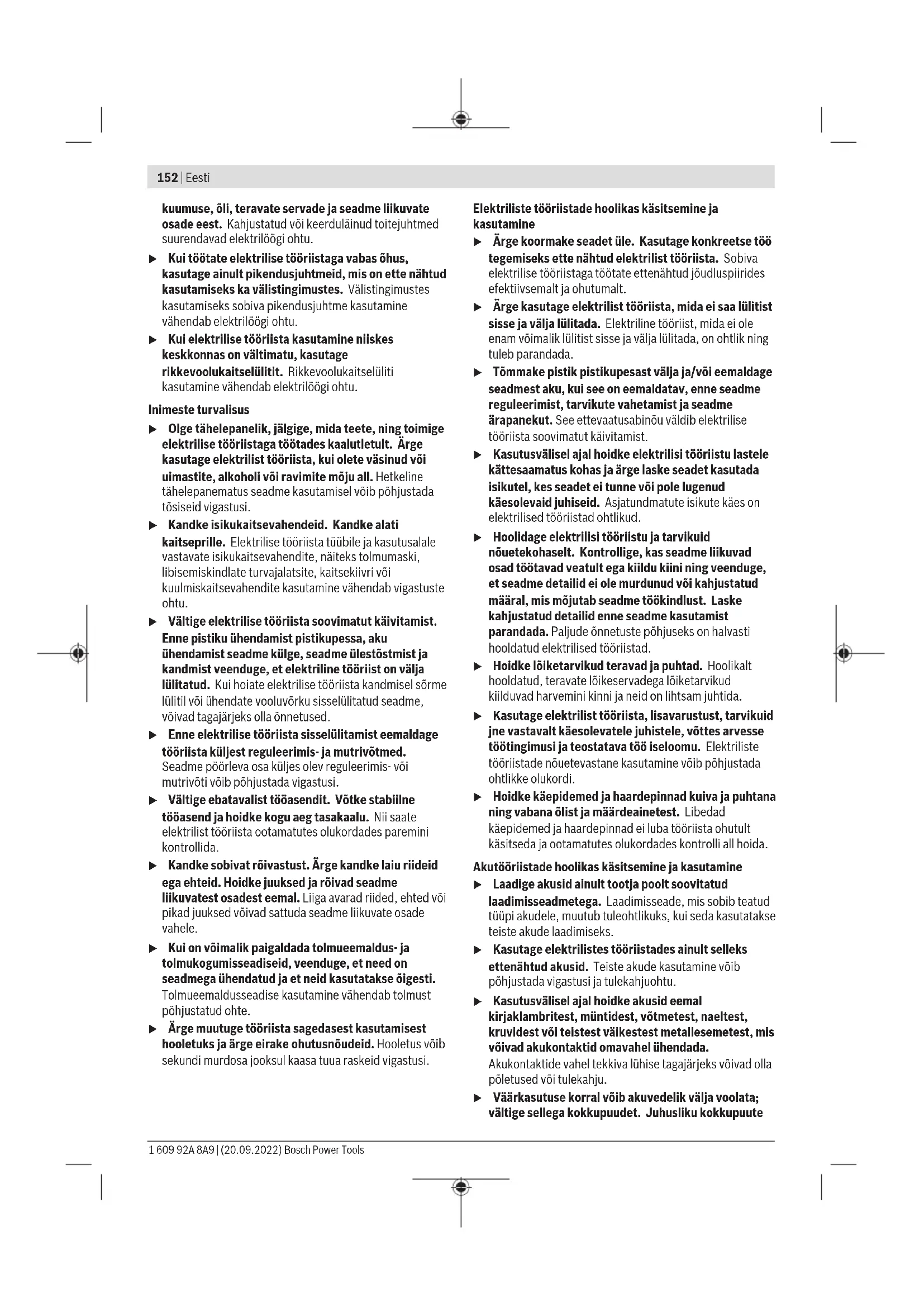

152|Eesti

kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed surendavad elektrilogi ohtu.

Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult pikendusjuhtmeid, mis on ette nahtud kasutamiseks ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektriloogiohtu.
Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutagerikkevoolukaitselulit. Rikkevoolukaitseluliti kasutamine vahendab elektriloogi ohtu.

Inimesto turvalisus

Olge tahelepanelik, jalgige, mida teete, ning toimige elektrilise tooriistaga tootades kaalutletult. Arge kasutage elektrilist tooriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tosiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tooriista tübile ja kasutusalale vastavate isikukaitsevahendite, naiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmiskaitsevahendite kasutamine vahendab vigastuste ohtu.
Välttige elektrilise tööräista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline töörlist on välja lūlitatud. Kui hoiate elektrilise töörästa kandmisel sörme lūlilit voi ühendate vooluvörku sisselūlitatud seadme, vōivad tagajäreks olla onnetused.
Enne elektrilise tooriista sisselulitamist eemaldage tooriista kuljest reguleerimis- ja mutrivotmed. Seadme poorleva osa kuljes olev reguleerimis- voi mutrivoti voib pohjustada vigastusi.
Välttige ebatavalist tooaasendit. Vötke stabilne tooaasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tooriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme likuvatest osadest eemal. Liiga avarad riided, ehted voi pikad juuksed voivad sattuda seadme likuvate osade vahele.
▶ Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse öigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
Arge muutuge tõöriista sagedasest kasutamiset hooletuks ja arge eirake ohutsnoueid. Hooletus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste toöriistade hoolikas käsitsmine ja kasutamine

Arge koormake seadet üle. Kasutage konkreetse to tegemiseks ette naitud elektrilist tooriista. Sobiva elektrilise tooriistaga tootate ettenahtud joulduspiirides efektivsemalt ja ohutumalt.
Arge kasutage elektrilist tooriista, mida ei saa lulitist sisse ja valja lulitada. Elektriline tooriist, mida ei ole enam voimalik lulitist sisse ja valja lulitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/vöi eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdib elektrilise toöriista soovimatut käivitamist.
Kasutusvalisel ajal hoidke elektrilisi tooriistu lastele kattesaamatus kohas ja arge laske seadet kasutada isikutel,keseadet ei tunne voi pole lugenud kaesolevaid juhiseid. Asjatundmatute isikute kaes on elektrilised tooriistad ohtlikud.
Hoolidage elektrilisi tooriisto ja tarvikuid nouetekohaselt. Kontrollige, kas seadme liikuvad osad tootavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud voi kahjustatud märal, mis mojutab seadme tookindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt kaesolevatele juhistele, vottes arvesse tootingimusi ja teostatava to iseloomu. Elektriliste tooriistade nouetevastane kasutamine voib pohjustada ohtlikke olukordi.
Hoidke kaepipedem ja haardepinnad kuiva ja puhtana ning vabana olist ja märdeainetest. Libedad kaepipedem ja haardepinnad ei luba töörlista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööristade hoolikas käsitsemine ja kasutamine

Laadige akusid ainult tootja poolt soovitatud
laadimisseadmetega. Laadimisseade, mis sobib teatud tuupi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
Kasutage elektrilistes töriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine voib pöhjustada vigastusi ja talekahjuohtu.
Kasutusvalisel ajal hoidke akusid eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest voi teistest väikestest metallesemetest, mis voivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva luhise tagajäreks voivad olla pôletused vōi tulekahju.
Väärkasutuse korral voib akuvedelik valja voolata; välttige Sellega kokkupuudet. Juhuslik kokkupuute

korral loputage kahjustatud kohta veega. Kui vedelik satub silma, poorduge lisaks arsti poole. Valjavoolav akuvedelik voib pohjustada nahaarritusi voi poletusi.

Arge kasutage akut ega tooriista, mis on kahjustada saanud voi mida on modifitseeritud. Kahjustada saanud voi modifitseeritud akud voivad pohjustada tulekahju, plahvaturse, kehavigastusi ja varalist kahu.
Kaitske akut ja elektrilist tõörista tule ja väga körgete temperatuuride eest. Kokkupuude tulega vöi üle 130°C temperatuuriga vöib pöhjustada plahvatuse.
Järgige koki laadimisjuhiseid ja arge laadige akut valjaspool juhistes maaratletud

temperatuurvahemikku. Nōuetele mittevastav laadimine vōi laadimine valjaspool ettenähtud temperatuurivahemikku vōib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tooriista parandada ainult kvalitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme pusivalt ohutu too.
Arge kunagi käidelge kahjustada sanud akusid. Akusid voivad käidelda vaid totja esindajad voi volitatud hooldekeskuse tootajad.

Ohutusnoued plekilokurite kasutamisel

Elektriline töörlist ei sobi statsionaarseks tööks. Seda ei tohi kinnitada näteks kruustangide vahele ega toöpingi kulge.
Tootamisel kandke kaitsekindaid. Logatud plekil on teravad servad, mis voivad teid vigastada.
Aku vigastamise ja ebaöige käsitsemise korral voib akust eralduda aure. Aku voib polema suttida voi plahvatada. Ohutage ruumi, halva enesetunde korral poorduge arsti poole. Aurud voivad arritada hingamisteid.
Arge avage akut. Esineb luhise oht.
Teravad esemed, naiteks naelad voi kruvikeerajad, samuti logid, porutused jmt voivad akut kahjustada. Akukontaktide vahel voib tekkida lihis ja aku voib suttida, suitsema hakata, plahvatada voi ule kuumeneda.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva
päikesekiirguse eest, samuti tule, mustuse,
vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Toote kirjeldus ja kasutusjuhend

Lugege labi koki ohutusnouded ja juhised. Ohutusnouete ja juhiste eiramine voib kaasa tuua elektrilogi, tulekahju ja/voi raskeid vigastusi.

Pange tāhele kasutusjuhendi esiosas olevaid jooniseid.

Nouetekohane kasutamine

Elektriline toorliest on ette nahtud pleki loikamiseks ning sobib sirgete liogete, valjaloigete ja vaikese poorderaadiusega liogete teostamiseks. Liokamisel ei esine materjali deformerumist.

Kujutad komponendid

Seadme osade numeratsiooni aluseks on jooniste lehekuljel toodud numbrid.

(1) Akua
(2) Aku likustuse vabastamisnppa
(3) Sisse-/valjaluliti
(4) Matriitsihoidja kruvi
(5) Kaepide (isoleeritudhaardepind)
(6) O-rongas
(7) Matriitsihoidik
(8) Tempel
(9) Matriits
(10) Rihvelpeakruvi kummist rongas
(11) Matriihti rihvelpeakruvi

a) Kujutadut voi kirjeldatud lisavarustus e kuulu tavalisse tarnemahtu. Lisavarustuse taeliku loetelu leiate meie lisavarustusprogrammist.

Tehnilised andmed

Lölkur GNA 18V-16 E
Tootenumber	3601 E296..
Nimipinge V=18
Käigusagedus tühikäigul n0min	-1	1400A)
Max lõigatava pleki paksusB)	mm 1,6
Löikejoone laius mm 5
Vähim pörorderaadius mm 40
Kaal EPTA-Procedure 01:2014 järgi	kg 2,1-3,1	C)
Soovitatavkeskkonnatemperatuurlaadimisel	°C 0...+35
Lubatudkeskkonnatemperatuurlöätamisel	°C -20...+50
Soovitatavad akud GBA 18V...	ProCORE18V...
Soovitatavad akulaadijad GAL 18...	GAX 18...
	GAL 36...

A) mödetud temperatuuril 20-25°C akuga GBA 18V 4.0Ah, söltub áku laetuse taselest je elektritöörista totemperatuurist
B) teraspleki kuni 400 N/mm korral
C) Soltuvalt kasutad akust
D) Piiratud voimsus temperatuuril <0°C.

154|Eesti

Andmed mura/vibratsiooni kohta

Mūrapäästuväärtused, märaratud vastavelt EN 62841-2-8.
Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirohutase 87 dB(A); helivoïmsustase 98 dB(A).
Mōtemääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguvaartused a_h (kolme suuna vektorsumma) ja mootemamaaramatus K, māraturud vastavalt standardile EN 62841-2-8:

Selles juhendis toodud vibratsionitaseme ja mürapäästi vaartused on moedetud standardset mootemeetodit kasutades ja neid saab kasutada elektriliste töoriistade omavaheliseks vordlemiseks. Need sobivad ka vibratsionitaseme ja mürapäästi esialgseksh hindamisesk. Toodud vibratsionitaseme ja mürapäästi vaartused on iseloomulikud elektrilise töoriista pöhiliste rakenduste korral. Kui aga elektrilist töoriista kasutatakse muudes rakendustes, muude vahetatavate töoriistadega voi ebapiisavalt hooldades, voivad vibratsionitaseme ja mürapäästi vaartused nendest erinevad olla. See voib kogu tooja vibrissoonitaset ja mürapäästi tunduvalt surendada.

Vibratsionitiseme ja muraapäästu tappeks hindamiseks tuleb arvesse votta ka aega, mil seade on valja lulitatud voi mil seade on kull sisse lulitatud, kuid tegelikult toole rakendamata. See voib kogu tooa jara vibratsionitiset ja muraapäästu tunduvalt vahendada.

Rakendage kasutaja kaitsmiseks vibratsooni moju eest taiendavaid kaitsemeeteid, nagu naiteks: elektrilise tooriista ja vahetatavate tooriistade hooldus, katesoojendus, tookorraldus.

Aku

Bosch muß ka juhtmeta elektrilisi tööristu ilma akuta. Pakendilt næte, kas aku kuulub teie elektrilise töörista tarnekomplekti.

Aku laadimine

Kasutage uksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nahtud elektrilises tooriistas kasutatud liitium-ionaku laadimiseks.

Juhis: liitiumoonakud tarnitakse tehasest rahvusvaheliste.
transpondieeskirjade pohjal osaliselt laetutena. Selleks et
aku taiilikku voimsust tagada, laadige aku enne esimest
kasutamist taiilikult tais.

Aku paigaldamine

Lukake laetud aku akuhoidikusse nii, et see suntavalt fikseeruks.

Aku eemaldamine

Aku eemaldamiseks vajutage sukustuse vabastamise nuppe ja tommake aku valja. Arge rakendage seejuures joudu.

Akul on kaks lukustusastet, mis takistavad aku valjakukkumist aktukustuse vabastamisnP u kogemata vajutamisel. Elektritooriesta paigaldatud akut hoib oiges asendis vedru.

Aku laetuse tasem naidik

Rohelised LEDid aku laetuse taseme naidikul naitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult valjalulitatud elektrilisel tooriistal.

Laetuse tasevaatamiseks vajutage laetuse tase mäidiku nuppu ooi. Oee on voimalik ka valjavotud aku korral.

Kui laetuse tase me naidiku nupu vajutamisel ei sutti uksi LED, on aku defektne ja tuleb valja vahetada.

Aku tuup GBA 18V...

LED Mahtuvus

Pidev tuli 3 × roheline 60 - 100%

Pidevtuli 2× roheline 30 - 60%

Pidev tuli 1× roheline 5-30%

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke aku temperatuuril -20°C kuni 50°C. Årge jätke akut suvel autosse.

Puhastageakuventilatsiooniavasidpehme，puhta ja kuiva pintsliga.

Oluliselt luhenenud kasutusaeg parast laadimist naitab, et
aku on muutunud kasutuskolmatuks ja tuleb valja vahetada.
Järgige ringlussevotu juhiseid.

Töotamine

Kasutuselevott

Sisse-/valjalulitamine

Elektrilise toorista sisselulitamiseks likake sisse-/ valjalulit (3) ettepoole, nii et lulit tuleb nahtavale I.

Elektrilise tooriista valjalulitamiseks likake sisse/- valjalulitit (3) tahapoole, nii et lulit tuleb nahtavale 0.

Taaskäivitumiskaitse

Taaskävitumiskaitse hoib āra elektrilise töörista kontrollmatu kävitumise pārast voolukatkestust. Uuesti kasutuselevötmiseks viige sisse-/valjaluliti (3) valjalulitatud asendisse ja lulitage elektriline tööristisse.

Sujuvkaivitus

Elektroonline sujuvävitus piirab poördemonti sisselulitamisel ja pikendab moitori eluiga.

Löikesuuna vahetamine

Löikesuuna vahetamiseks saate matriitsi hoidikut (7)
pörata kolme 90^ vorra nihutatud asendisse. Löikamine tahasunas (korpuse poole) ei ole voimalik.

Matriihti hoidiku (7) pooramiseks vabastage kruvi (4) sedavord, et saate matriihti hoidikut poorata. Poorake seda elektrilise tooriista pikitelje suhtes 90^ paremale voj vasakule.

Jalgige sealjuures, et kruvi (4) jaks matriiiti hoidikus (7) oleva ava kohale. Pingutage kruvi.

Tööjuhised

Eemaldage aku seadmest enne mis tahes toid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Luliti (sisse/ valja) juhuslik kasitsemine toob kaasa vigastuste ohu.
Elektriline toorlist ei sobi statsionaarseks tooks. Seda ei tohi kinnitada naiteks kruustangide vahele ega toopingi kulge.
Töotamisel kandke kaitsekindaid. Löigatud plekil on teravad servad, mis voivad teid vigastada.
Ettevaust loikamisel tekkivate laastude kaitlemisel. Laastud on teravad ja voivad teid vigastada.

Viige elektriline töörist toeddava detailiga kontakti ainult sisselulitatult. Hoidke elektrilist töörista alati plekipinna suhtes vertikaalselt ja arge kallutage seda.

Löige toimub templi allaliukumise ajal. Juhtige elektrilist töörista ühtlaselt ja kerge ettenihkega löikamissuunas. Liga tugev ettenihe lühendab vahetatavate tööristade eluiga ja voib elektrilist töörista kahjustada.

Seade tootab vaiksemalt, kui seda loikamisel pisut kergitada. Kui tempel peaks loikamisel kinni kiluma, lulitag seade valja, maarige templit ja vabastage plekk. Arge rakendage joudu, kuna see kahjustab templit ja matriiiti.

Löigatava pleki suurim paksus

Löigatava pleki maksimaalne paksus d_ oleneb toedlada materjali tugevusest.

Elektrilise tooriistaga voib loigata kuni jargmise paksusega plekki:

Material max tugevus (N/mm2)		dmax(mm)
Teras 400		1,6
	600	1,0

Material max tugevus (N/mm2)		dmax(mm)
800		0,7
Alumniinium 200		2,0

Templ olitamine/jahutamine

Templ (8) eluea pikendamiseks peaksite kasutama hea jahutustoimega märämisvahendit (nt löikeoli).

Kandke märämisvahendit pleki pealispinnale piki plaanitud löikejoont.

Lökamine kontuuri völ sablooni järgi

Sirgeid loikeid on kergem teha, kui juhtida seadet piki joonlauda.

Konturide liokamisel juhtige seadet piki sablooni.

Sisevaljalogeteks on vajalik ettepuuritudava 22 mm.

Temperatuurist soltuv ülekoormuskaitse

Nouetekohasel kasutamisel saa elektrilist toriistaule koormata. Kui seadmele rakendatakse liiga suurt koormust voikui aku temperatuur ei ole lubatud vahemikus, siis käigusagedus vaheneb voi elektriline tooriist seiskub.

Vahendatud käigusagedusel töotav elektriline tooriist hakkab uesti taiskägil toole alles siis, kui aku on ettenahtud temperatuuril. Automaatse seiskumise korral lilitage elektriline tooriist valja, laske akul jahtuda ja seejarel lilitage tooriist uesti sisse.

Hooldus ja korrashoid

Hooldus ja puhastus

Eemaldage aku seadmest enne mis tahes toid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja houlepanekut. Luliti (sisse/ valja) juhuslik kasitsemine toob kaasa vigastuste ohu.
Seadme laitmatu ja ohutu to tagamiseks hoidke seade ja selle ventilatsioniavad puhtad.

Puhastage ja olitage templit (8) ja matriihti (9) iga 3 tootunni jarel.

Kolumise korral vahetage tempel ja matriits öigeaegsalt, sest ainult teravad töriistad tagavad hea liokejoudluse ja säästavad elektrilist töriista.

Puhastage vajaduse korral matrii ts hoidik (7). Asetage uus, hiatus olitatud matrii (9) matrii ts hoidikusse. Seejuures jalgige lameda kulje suunda.

Keerake rihvelpeakruvi (11) koos pealeasetatud kummirongaga (10) uesti oma kohale. Pingutage kruvi sisekuuskantvotmega kummironga takistust utetades (3 - 4Nm)

156 | Latviesu

Templi vahetamine

Päastke lahti matriiti si hoidiku kruvi (4) ja tommake matriiti si hoidik (7) täielikult korpusest valja.

Lukake tempel (8) külgsunas kinnituskohast valja ja vötke allapoole ara.

Asetage uus, Hästi olitatud tempel (8) kinnituskohasoonde ja joondage tsentreeritult.

Lukake matrii si hoidik (7) ettevaatlikult tle templi korpusesse tagasi.Keerake matrii si hoidik vastavalt soovitud loikesunale uthe kolmest voimalikust asendist. Pingutage matrii si hoidiku kruvi (4) tugevalt.

Klienditeenindus ja kasutusalane noustamine

Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi noustajad on meeeldi abiks, kui teil on kusimi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse Aadressid leiate jaotisest:

Soovitatud liitiumoonakude suhtes kohaldatakse ohtlike veoste eeskirjade noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige akunii, et see pakendis ei liigus. Jargige ka voimalikke taiendavaid siseriiklikke noueid.

Kasutuskölmatuks muutunud seadmete kaitlus

Elektrilised tooriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasaaastlikult ringlusse votta.

Arge käidelge elektrilisi töriistu ja akusid/ patareisid koos olmejäatmetega!

Uksnes EL liikmesrikididele:

Vastavalt direktiivile 2012/19/EL elektri-ja elektroonikaseadmete jaatmete kohta ning nende kohaldamisele riigi oigusaktides tuleb kasutusressursi

ammendanud elektritöriistad ja vastavalt direktiivile 2006/66/EU defektsed voi kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäastlikku taaskasutusse.

Vale jaatmekaitluse korral voivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 156).

Latviešu

Drošibas noteikumi

Vispareji drošibas noteikumi elektroinstrumentiem

BRIDINA

JUMS

Izlasiet visus drošibas noteikumus
un instrukcijas, aplukojiet
ilustracijas un iepazistieties ar

specifikacijam, kas tiek piegadatas kopar so elektroinstrumentu. Seit sniegtro Drośibas noteikumu un instrukciju neieverosana var izraisit aizdegsanos un but par celoni elektriskajam triecienam vai nopietnam savainojumam.

Pec izlasihanas uzglabajiet sos noteikumus turpmakai izmantoisanai.

Drosibas noteikumos lietotais apzimejums "eletroinstruments" attiecas gan uz Jusu tikla elektroninstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drosiba darba vietá
