GSC 18V16 Professional - Käärid BOSCH - Tasuta kasutusjuhend

Omadus	Detailid
Toote tüüp	Käärid
Akutugevus	18 V
Kaal	1,2 kg
Terade pikkus	160 mm
Terade materjal	Roostevaba teras
Soovitatav kasutus	Kerge ja keskmise raskusega materjalide lõikamine
Hooldus	Puhastage terad pärast iga kasutuskorda, määrige regulaarselt
Ohutus	Kandke kaitsekindaid, hoidke lastele k\u00e4ttesaamatus kohas
Garantii	2 aastat

Korduma kippuvad küsimused - GSC 18V16 Professional BOSCH

Kuidas laadida BOSCH GSC 18V16 Professional akut?

Akulaadimiseks sisestage aku sobivasse laadijasse ja ühendage laadija elektripistikusse. Veenduge, et laadimise indikaator süttib.

Mida teha, kui k\u00e4\u00e4rid ei lõika korralikult?

Kontrollige, kas terad on puhtad ja teravad. Vajadusel puhastage ja teritage terad, et tagada optimaalne lõige.

Kuidas vahetada BOSCH GSC 18V16 Professional akut?

Aku vahetamiseks vajutage aku vabastusnuppu ja tõmmake aku tööriista korpusest välja. Sisestage seejärel uus aku, kuni see lukustub.

Millised on BOSCH GSC 18V16 Professional sobivad tarvikud?

Sobivad tarvikud hõlmavad Bosch Professional 18V akusid ja sobivaid Bosch laadijaid. Lisateabe saamiseks vaadake kasutusjuhendit.

Kuidas hooldada k\u00e4\u00e4re nende eluiga pikendamiseks?

Puhastage regulaarselt terad ja kandke liigestele sobivat määrdeainet. Hoidke k\u00e4\u00e4rid kuivas kohas ja vältige nende kokkupuudet ekstreemsete tingimustega.

Mida teha, kui t\u00f6\u00f6riist ei l\u00f5\u00f5mu?

Kontrollige, kas aku on laetud ja korralikult paigaldatud. Kui t\u00f6\u00f6riist ikka ei l\u00f5\u00f5mu, proovige teist akut. Kui probleem p\u00fcsib, võtke ühendust j\u00e4relm\u00fc\u00fcgiteenusega.

Kas t\u00f6\u00f6riist on veekindel?

BOSCH GSC 18V16 Professional ei ole veekindel. V\u00e4ltige selle kokkupuudet vee ja liigse niiskusega.

Mis on BOSCH GSC 18V16 Professional garantii?

Selle toote garantii on tavaliselt 2 aastat, kuid see v\u00f5ib riigiti ja edasim\u00fcm\u00fclija\u00e4ri erineda. Lisateabe saamiseks vaadake ostut\u00f6endit.

KASUTUSJUHEND GSC 18V16 Professional BOSCH

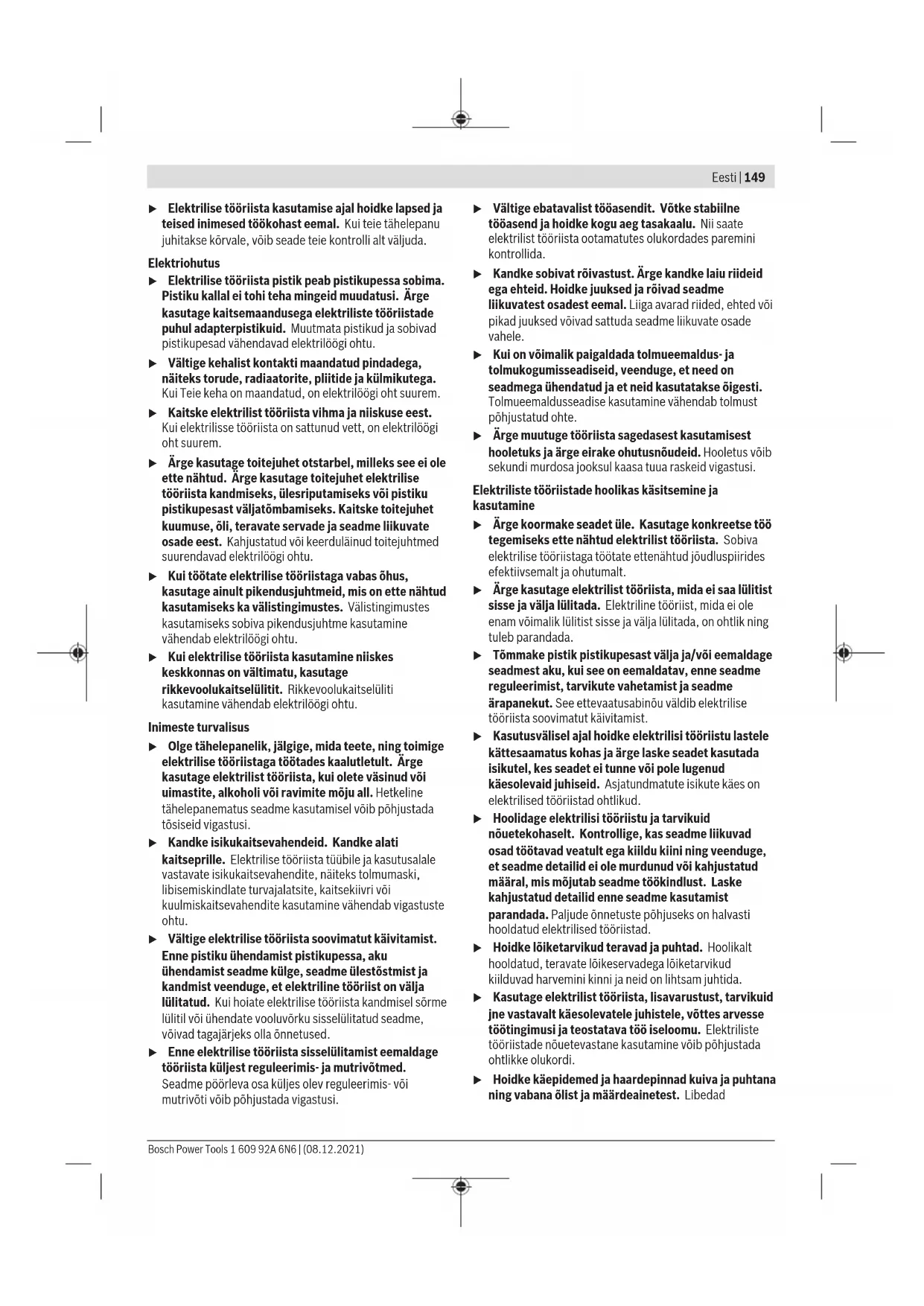

Uldised ohutusnouded elektriliste töriistade kasutamisel

HOIATUS

Lugege labi koki töririistaga kaasasalevad ohutusnouded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsoonidega.

Ohutusnouete ja juhiste eiramise tagajäreks voib olla elektrilok, tulekahu ja/voi rasked vigastused.

Hoidke koki ohutusnouded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnouetes sisalduv moiste "elektriline tooriist" kib nii vooluvorku uhendatud (juhtmega) elektriliste tooriistade kui ka akutoitega (juhtmeta) elektriliste tooriistade kohta.

Ohutusnöuded topiirkonnas

Hoidke too piirkond puhas ja hasti valgustatud.

Arge kasutage elektrilist tooriista plahvatushtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.

Elektrilise tooriista kasutamise ajal hoidke lapsed ja teised inimesed tookohast eemal. Kui teie tahelepanu juhitakse korvale, voib seade teie kontrli alt valjuda.

Elektriohutus

Elektrilise tooriista pistik peab pistikupessa sobima. Pistiku kallai eto hi teha mingeid muudatusi. Arge kasutage kaitsemaandusega elektriliste tooriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektriloogiohtu.
Vältridge kehalist kontakti maandatud pindadega, naiteks torude, radiaatorite, plitide ja külmkutega. Kui Teie keha on maandatud, on elektrilögi oht suurem.
Kaitske elektrilist tooriista vihma ja niiskuse eest. Kui elektrilisse tooriista on sattunud vett, on elektriloogi oht suurem.
Arge kasutage toitejuhet otstarbel, milleks see ei ole ette nahtud. Arge kasutage toitejuhet elektrilise toroiista kandmiseks, ulesiputamiseks voi pistiku pistikupesast valjatombamiseks. Kaitske toitejuhet kuumuse, oI, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed surendavad elektriloogio htu.
Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult pikendusjuhtmeid, mis on ette nahtud kasutamiseks ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrilogj ohtu.
Kui elektrilise toorista kasutamine niiskes keskkonnas on valtimatu, kasutage rikkveoolukaitselulit. Rikkveoolukaitseluliti kasutamine vahendab elektriloogi ohtu.

Inimesto turvalisus

Olge tahelepanelik, jalgige, mida teete, ning toimige elektrilise tooriistaga tootades kaalutletult. Arge kasutage elektrilist tooriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tosiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tooriista tübile ja kasutusale vastavate isikukaitsevahendite, naiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmiskaitsevahendite kasutamine vahendab vigastuste ohtu.
Vältrige elektrilise töörista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, áku ühendamist seadme külge, seadme ülestostmist ja kandmist veenduge, et elektriline töörlist on välj lūlitatud. Kui hoiate elektrilise töörista kandmisel sörme lūltil vōi ühendate vooluvörku sisselūlitatud seadme, vōivad tagajäreks olla onnetused.
Enne elektrilise tooriista sisselulitamist eemaldage tooriista kuljest reguleerimis- ja mutrivotmed. Seadme poorleva osa kuljes olev reguleerimis- voi mutrivoti voib pohjustada vigastusi.

Välte ebatavalist tooasendit. Vötke stabilne tooasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tooerista ootamatutes olukordades paremini kontrollida.
Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega uhendatud ja et neid kasutatakse oigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud othe.
Arge muutuge tooriista sagedasest kasutamisest hooletuks ja arge eirake ohutnsoueid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste toöriistade hoolikas käsitsemine ja kasutamine

Arge koormake seadet üle. Kasutage konkretes to tegemiseks ette naitud elektrilist tooriista. Sobiva elektrilise tooriistaga tootate ettenahtud jouluspiirides efektivsemalt ja ohutumalt.
Arge kasutage elektrilist tooriista, mida ei saa lulitist sisse ja valja lulitada. Elektriline tooriist, mida ei ole enam voimalik lulitist sisse ja valja lulitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast valja ja/voi eemaldage seadmest aku, kui see on eemadatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinovvaldb elektrilise tõriista soovimatut käivitamist.
Kasutusvalisel ajal hoidke elektrilisi tooriistu lastele kattesaamatus kohas ja arge laske seadet kasutada isikutel,keseadet ei tunne voi pole luguduk kaesolevaid juhiseid. Asjatundmatute isikute kaes on elektrilised tooriistad ohtlikud.
Hoolidage elektrilisi tooriisto ja tarvikuid nouetekohaselt. Kontrollige, kas seadme liikuvad osad tootavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud voi kahjustatud märal, mis mojutab seadme tökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude onnetuste pöhjuseks on halvasti hooldatud elektrilised tooriistad.
Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavlt kaesolevatele juhistele, vottes arvesse tootingimusi ja teostatava to iseloomu. Elektriliste tooriistade nouetevastane kasutamine voib pohjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtan ning vabana ölist ja maärdeainetest. Libedad

150|Eesti

kaepidemed ja haardeppinnad ei luba toriista ohutult kasitseda ja ootamatutes olukordades kontroll all hoida.

Akutööristade hoolikas käsitsemine ja kasutamine

Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tiupi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
Kasutage elektrilistes tööristades ainult selleks ettenähtud akusid. Teiste akude kasutamine voib pohjustada vigastusi ja talekahjuohtu.
Kasutusvalisel ajal hoidke akusid eemal
kirjaklambritest, muntidest, votmetest, naeltest,
kruvidest voi teistest väikestest metallesmetest, mis
voivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva luhise tagajäreks voivad olla
pøletused voi tulekahju.
Väärkasutuse korral voib akuvedelik valja voolata; valtige Sellega kokkupuudet. Juhuslik kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pörduge lisaks arsti poole. Väljavoolav akuvedelik voib pöhjustada nahaïrritusi voi pletalusi.
Arge kasutage akut ega tooriista, mis on kahjustada. saanud voi mida on modifitseeritud. Kahjustada. saanud voi modifitseeritud akud voivad pohjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahu.
Kaitske akut ja elektrilist tõöriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega vöü üle 130°C temperatuuriga vöib pöhjustada plahvatuse.
Järgige kölki laadimisjuhiseid ja arge laadige akut valjaspool juhistes märatletud temperatuurivahemikku. Nouetele mittevastav laadimine voi laadime valjaspool ettenahtud temperatuurivahemikku voib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tooriista parandada ainult kvalitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme pusivalt ohutu too.
Arge kunagi käidelge kahjustada sanud akusid. Akusid voivad käidelda vaid totja esindajad voi volitatud hooldekeskuse tootajad.

Ohutusnôuded plekikäride kasutamisel

Elektriline töörist ei sobi statsionaarseks tööks. Seda ei tohi kinnitada näiteks kruustangide vahele ega toöpingi kulge.
Tööttage seadmega vaid siis, kui laustude eemalesuunaja on paigaldatud. Veenduge, et laustude eemalesuunaja ei ole kahjustada saanud ega kaardunud. Tööttades ilma laustude eemalesuunajata voi kahjustatud eemalesuunajaga voite ennast vigastada. Laske kahjustatud eemalesuunaja kohe volitatud Boschkienditeeniduses välja vahetada.
Töotamise kandke kaitsekindaid. Veenduge, et lögatud pleki tukid ei ole kaardunud keha ega

toitejuhtme suunas. Liogatud plekil on teravad servad, mis voivad teid vigastada. Vajaduse korral suruge kaardunud plekitukid kinnaste abil kehast eema.

Aku vigastamise ja ebaöige käsitsemise korral voib akust eralduda aure. Aku voib polema suttida voi plahvatada. Ohutage ruumi, halva enesetunde korral poorduge arsti poole. Aurud voivad arritada hingamisteid.
Arge avage akut. Esineb luhise oht.
Teravad esemed, naiteks naelad voi kruvikeerajad, samuti loggid, porutused jmt voivad akut kahjustada. Akukontaktide vahel voib tekkida lihis ja aku voib suttida, suitsema hakata, plahvatada voi ule kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva paikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja luhiseoht.

Toote kirjeldus ja kasutusjuhend

Lugege labi koik ohutusnouded ja juhised. Ohutusnuete ja juhiste eiramine voib kaasa tuua elektrilooigi, tulekahju ja/voi raskeid vigastusi.

Pange tāhele kasutusjuhendi esiosas olevaid jooniseid.

Nōuetekohane kasutamine

Seade on ette nahtud pleki loikamiseks, ilma et tekiks laastukadu. Seade sobib sirg- ja kaarjate loigete tegemiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste lehekuljel toodud numbrid.

(1) Akua
(2) Aku likustuse vabastamisnupp
(3) Sisse-/valjaluliti
(4) Laastude suunaja
(5) Käepide (isoleeritud haardepend)
(6) Ülemise noa kinnituskruvi
(7) Ülemine nuga
(8) Alumine nuga
(9) Alumise noa seadekruvi

(10) Alumise noa kinnituskruvi

a) Tarnekomplekt ei sisalda koki kasutujuhendis olevatel joonistel kujutatud voi kasutujuhendis nimetatud lisatarkvukid. Lisatarkvukte taliellku loetelu leiate meie lisatarkvukid kataloogist.

Tehnilised andmed

Aku-plekikäärid GSC 18V-16
Tootenumber	3 601 J26 2..
Nimipinge V= 18

Aku-plekikäärid GSC 18V-16
Käigukirus tühikäigul n0	min-1	3400
Max lõigatava pleki paksusA)	mm 1,6
Vähim poörderaadius mm 15
Kaal EPTA-Procedure01:2014 järgi	kg 2,0-3,0	B)
Soovitatav keskkonna-temperatuur laadimisel	°C 0 ... +35
Lubatud keskkonna-temperatuur tõtamiselC) jahoistamisel	°C -20 ... +50
Soovitatavad akud GBA 18V...	ProCORE18V...
Soovitatavadlaadimiiseadmed	GAL 18...GAX 18...GAL 36...

A) teraspleki kuni 400 N/mm ^2 korral
B) Soltuval kasutatud akust
C) Piiratud voimsus temperatuuril < 0^ .

Andmed mura/vibratsiooni kohta

Mūrapäästuvärtused, märarud vastavolt EN 62841-2-8.
Elektrilise töörísta ekvivalentne helirohutase on tavaliselt 71 dB(A). Möötemäramatus K = 3 dB. Töotamisel voib
müratase nimetatud värtusi ületada. Kasutage
kuulmiskaitsevahendeid!

Vibratsiooni koguvaartused a_h (kolme suuna vektorsumma) ja mootemamaaramatus K, märarutud vastavalt standardile EN 62841-2-8:

$$ a _ {1} = 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Selles juhendis toodud vibratsionitaseme ja murapäästu vaartused on moodetud standardset moiteteodit kasutades ja neid saab kasutada elektriliste töriistade omavaheliseks vordlemiseks. Need sobivad ka vibratsionitaseme ja murapäästu esialgseks hindamiseks.

Toodud vibratsionitaseme ja mürapäästu vaartused on iseloomulikud elektrilise tooriista pöhiliste rakenduste korral. Kui aga elektrilist tooriista kasutatakse muudes rakendustes, muude vahetatavate tooriistadega voi ebapiisvalt hooldades, voivad vibratsionitaseme ja mürapäästu vaartused nendest erinevad ola. See voib kogu toöaja vibratsionitaset ja mürapäästu tunduvalt suurendada.

Vibratsionaseme ja muraapaa tapeks hindamiseks tuleb arvesse votta ka aega, mil seade on valja lilitatud voi mil seade on kull sisse lilitatud, kuid tegelikult toole rakendamata. See voib kogu tooa jvibratsionitaset ja muraapaa tunduvalt vahendada.

Rakendage kasutaja kaitsmiseks vibratsiooni moju eest taiendavaid kaitsemeetmeid, nagu naiteks: elektrilise tooriista ja vahetatavate tooriistade hooldus, katesoojendus, tokorraldus.

Paigaldus

Aku laadimine

Kasutage uksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nahtud elektrilises tooriistas kasutatud liitium-ionaku laadimiseks.

Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku tait mahtuvust, laadige akut enne esmakordset kasutamist tiiendavalt laadimisseadmes.

Li-ionakut voib laadaigialajal, ilma et see luhendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.

Liitiumoon-akut kaitseb suvatuhjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tuhja aku korral lulitab kaiseluliti seadme valja: vahetatav tooriist ei poorle enam.

Pärast elektrilise tõrista automaatset väljalulitamist arge vajutage enam lülitile (sisse/väla). Aku voib kahjustada saada.

Aku eemaldamine

Akul (1) on kaks lukustusastet, mis peavad takistama aku väljalangemist aku lukustuse vabastamisnupu (2) juhuslikul vajutamisel. Seadmesse paigaldatud akut hoib öiges asendis vedru.
Aku (1) eemaldamiseks vajutage aku lukustuse
vabastamisnuppu (2) ja tommake aku elektrilisest töririistast
valja. Arge rakendage seejuuures joudu.

Aku laetuse taseme naidik

Rohelised LEDid aku laetuse taseme naidikul naitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset yaadata ainult valjalulitatud elektrisel tooriistal.

Laetuse tase me vaatamiseks vajutage laetuse tase me naidiku nuppu ooi . See on voimalik ka valjavotud aku korral.

Kui laetuse tase me naidiku nupu vajutamisel ei sutti uksi LED, on aku defektne ja tuleb valja vahetada.

Aku tuip GBA 18V...

LEDid Mahtuyus

pidev valgus 3× roheline 60-100%

pidev valgus 2× roheline 30 - 60%

pidev valgus 1 × roheline 5-30%

vilkuv valgus 1× roheline 0 - 5%

Lukake laetud aku (1) elektrilise tooriista jalga kuni aku kindla likustumiseni.

Sisse-/valjalulitamine

Elektrilise tooriesta sisselulitamiseks likake sisse-/ valjalulilit (3) ettepoole, nii et lulitil tuleb nahtavale I. Elektrilise tooriasta valjalulitamiseks likake sisse-/ valjalulilit (3) Tahapoole, nii et lulitil tuleb nahtavale 0.

Tööjuhised

Eemaldage aku seadmest enne mis tahes toid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Luliti (sisse/ valja) juhuslik kasitsemine toob kaasa vigastuste ohu.
Elektriline tooriist ei sobi statsionaarseks tooks. Seda ei tohi kinnitada naiteks kruustangide vahele ega toopingi kulge.
Töotamise kandke kaitsekindaid. Veenduge, et lögatud pleki tukid ei ole kaardunud keha ega toitejuhtme suunas. Lögatud plekil on teravad servad, mis voivad teid vigastada. Vajaduse korral suruge kaardunud plekitukid kinnaste abil kehast eema.

Viige elektriline tooriist vastu toodeldavat detaili ainult sisselulitatult.

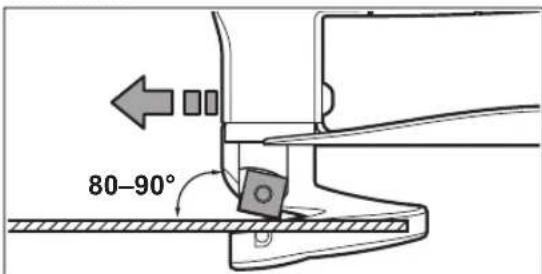

Hoidke elektrilist tooriista pleki pinna suhtes 80^ kuni 90^ nurga all ja arge kallutage seda kulgsunas.

Juhtige elektrilist tooriista uhtlaselt ja kerge ettenihkega loikamissuunas. Liiga tugev ettenihe luhendab vahetatavate tooriistade kasutusiga ja voib elektrilist tooriista kahjustada. Kaarjate loigete tegemisel veenduge, et te ei kalluta tooriista kulgsuunas, ja tootage ainult väkese ettenihkega.

Lögitata pleki suurim paksus

Löigatava pleki maksimaalne paksus d_ oleneb toeddavamaterjali tugevusest.

Elektrilise tööristaga voib lõigata kuni järgmise paksusega plekki:

Material max tugevus (N/mm2)		dmax(mm)
Teras 400		1,6
	600	1,2
	800	0,7
Alumniinium 200		2,2

Nugade vahekauguse a seadmine

Nugade vahekaugus a (loiketerade vaheline ohupilu) oleneb toodeldava pleki paksusest d max

Nugade vahekaugus a peab olema 10% maksimaalsest pleki paksusest (nt nugade vahekaugus 0,1 mm 1 mm paksuse pleki korral).

Pehmemate voi sitkemate materjalide korral tuleb ugade vahekaugust a vahendada, kovade voi habraste materjalide korral suurendada.

Päastke lahti alumise noa kinnituskruvi (10). Seadke seadekruviga (9) noutavugade vahekaugus a. Ülemine nuga (7) ja alumine nuga (8) ei tohi omavahel kokku puutuda.

Kontrollige vahekaugust ildkasutatava seadekaliibriga. Pingutage uesti alumise noa kinnituskruvi (10) pingutuspördemomendiga 3-4 Nm.

Temperatuurist soltuv ülekoormuskaitse

Nouetekohasel kasutamisel aaa elektrilist tooriistaule koormata. Kui seadmele rakendatakse liiga suurt koormust voi kui aktu temperatuur ei ole lubatud vahemikus, siis kaigusagedus vaheneb voielektriline tooriist seiskub. Vahendatud kaigusagedusel tootav elektriline tooriist hakkab uesti taiskagul toole alles siis, kui aktu on ettenahtud temperatuuril. Automaatse seiskumise korral lilitage elektriline tooriist valja, laske akul jahtuda ja seejarel lilitage tooriist uesti sisse.

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke aku temperatuuril -20°C kuni 50°C. Ärge jätke akut suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lihenenud kasutusaeg parast laadimist naitab, et
aku on muutunud kasutuskolbmatuks ja tuleb valja vahetada.
Järgige ringlussevotu juhiseid.

Hooldus ja korrashoid

Hooldus ja puhastus

Eemaldage aku seadmest enne mis tahes toid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Luliti (sisse/ valja) juhuslik kasitsemine toob kaasa vigastuste ohu.
Seadme laitmatu ja ohutu to tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Nugade vahetamine (vt jn A)

Ulemine nuga (7) ja alumine nuga (8) on uhesugused, kummagil on neli loikeserva ja neid saab omavahel vahetada. Pörake vöi vahete rugasid Óigeaegselt, sest ainult teravad vahetatavad töriistad tagavad hea liojejóulduse ja säastavad elektrilist töriista.

Ulemise noa (7) vahetamiseks pästke lahti kinnituskruvi (6), alumise noa (8) vahetamiseks kinnituskruvi (10).

Pörake nuga 90^ voi pange sisse uus nuga. Alumise noa (8) paigaldamisel jalgige, et seadekruvi (9) toetuks alumisele noale.

Suunis: Pörake nuga ainult joonisel A naidatud suunas voi pange uus nuga kohale joonisel naidatud asendis. Valesti paigaldatud noaga ei ole loikamine voimalik.

Pingutage ülemise noa kinnituskruvi (6) voi alumise noa kinnituskruvi (10) uesti pingutus-poordemomendiga 3-

4 Nm. Kontrollige ülalkirjeldatud viisil nudage vahekaugust a.

Ulemist nuga (7) ja alumist nuga (8) ei tohi jarellihida.

Klienditeenindus ja kasutusalane noustamine

Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka yeebisaidilt:

www.bosch-pt.com

Boschi noustajad on meeeldi abiks, kui teil on kusimi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline totoenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse Aadressid leiate jaotisest:

Soovitatud liitiumoonakude suhtes kohaldatakse ohtlike veoste eeskirjade noueid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt ohuvedu voi ekspedeerimine) tuleb jargida pakendi ja tahistuse osas kehtivaid erinoudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka voimalikke täiendavaid siseriiklikne noueid.

Kasutuskölmatuks muutunud seadmete kaitlus

Elektrilised tööristad, akud, lisatarvikud ja pakendid tuleb keskkonnasästlikult ringlusse votta.

Arge kädelge elektrilisi tööristu ja akusid/ patareisid koos olmejäatmetega!

Uksnes EL liikmesrikidele:

Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutressursi ammandanud elektrilised töriistad ning defektsed voi kasutressursi ammandanud akud/patareid eraldi kokku koguda ja keskkonnasaëstlikult korduskasutada.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 153).

Latviešu

Drošibas noteikumi

Vispareji drošibas noteikumi elektroinstrumentiem

BRIDINAJUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplukojiet ilustracijas un iepazistieties ar

specifikacijam, kas teik piegadatas kopar so

eletroinstrumentu. Seit snugto drosibas noteikumu un instrukciju neieverosana var izraisit aizdegsanos un but par celoni elektriskajam triecienam vai nipnetnam savainojumam.

Pec izlasianas uzglabajiet sos noteikumus turpmakai izmantoisanai.

Drosibas noteikumos lietotais apzimejums

"elektroinstruments" attiecas gan uz Jusu tikla elektroninstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentem (bez elektrokabela).

Drosiba darba vietá
