| Tipo de produto | Alicate cortador sem fio (tesoura) |
| Marca | Bosch |
| Modelo | GNA 18V16 E Professional |
| Tensão nominal | 18 V |
| Velocidade de corte em vazio | 1400 min⁻¹ |
| Espessura máxima de chapa (aço 400 N/mm²) | 1,6 mm |
| Largura do corte | 5 mm |
| Raio de curvatura mínimo | 40 mm |
| Peso (conforme EPTA 01:2014) | 2,1 - 3,1 kg (conforme bateria) |
| Baterias compatíveis | GBA 18V... / ProCORE18V... (Íon-lítio) |
| Carregadores recomendados | GAL 18..., GAX 18..., GAL 36... |
| Nível de pressão sonora (EN 62841-2-8) | 87 dB(A) (incerteza K = 3 dB) |
| Nível de potência sonora | 98 dB(A) (incerteza K = 3 dB) |
| Vibração total (a_h, EN 62841-2-8) | 4,8 m/s² (incerteza K = 1,5 m/s²) |
| Funções especiais | Partida suave, proteção antirreligamento, orientação de corte ajustável (3 posições a 90°), indicador de nível de carga |
| Uso sem fio | Sim (com bateria) |
| Materiais compatíveis | Aço até 800 N/mm², alumínio |
| Lubrificação necessária | Sim, óleo de corte no traçado de corte |
| Manutenção regular | Limpar e lubrificar punção e matriz a cada 3 horas de serviço |
| Equipamento de segurança recomendado | Luvas de proteção, proteção auditiva |
| Assistência técnica | Bosch SAV França: 09 70 82 12 26, sav.outillage-electroportatif@fr.bosch.com |
Perguntas frequentes - GNA 18V16 E Professional BOSCH
Perguntas dos utilizadores sobre GNA 18V16 E Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Tesoura em formato PDF gratuitamente! Encontre o seu manual GNA 18V16 E Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GNA 18V16 E Professional da marca BOSCH.
MANUAL DE UTILIZADOR GNA 18V16 E Professional BOSCH
Instruções de segurarça
Instruções gerais de segurança para ferramentas electrolycas
AVISO
Devem ser lidas todas as indicações de segurarca,
instruções, ilustrações e espécificações这其中
ferramenta eletrica. O desrespeito das instruções aparecidas abaixo poderá resultar emCHOque eletrico, incendio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referencia.

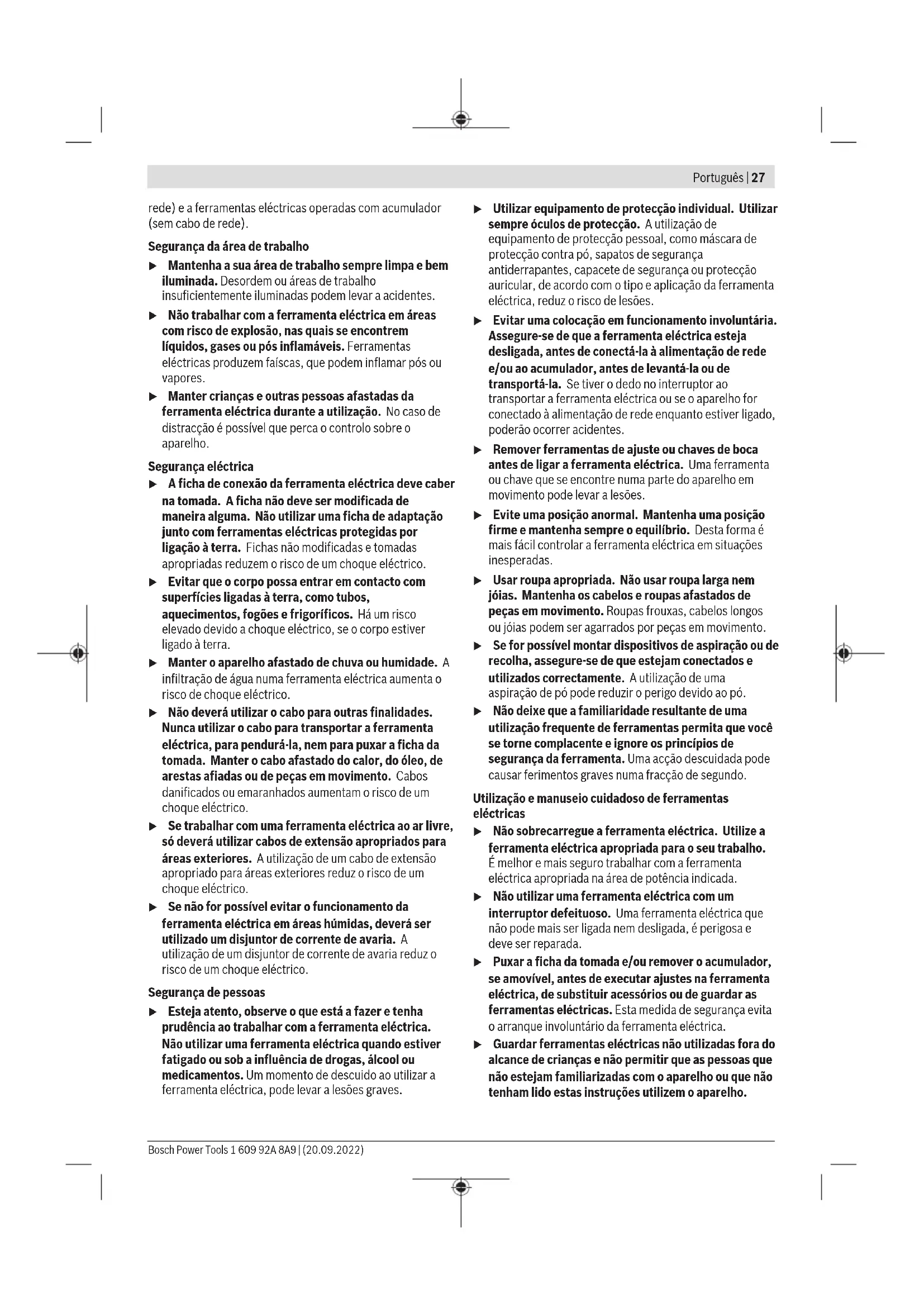

O termo "ferramenta eletrica"utilizando a seguir nas indicações de advertência,refere-se a ferramentas electricas operadas com corrente de rede (com cabo de
Mantenha sua area de trabajo sempre limpe e bem iluminada. Desordem ou areas de trabajo insufficientamente iluminadas podem levar a acidentes.
- Não travaçar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pos inflamáveis. Ferramentas electricas produzem fáscas, que podem inflamar pos ou vapes.
- Manter crianças e outras pessoas afastadas da ferramenta eletrica durante a'utilisation. No caso de distração é possível que perca o controlo sobre o aparecido.
Segurarca elektrica
A ficha de conexão da ferramenta eletrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizez uma ficha de adaptação jusqu com ferramentas eletricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de umCHOque eletrico.
Evitar que o corpo possa entrada em contacto com superficies ligadas a terra, como tubos, aquecimientos, fogoes e frigorificos. Ha um risco elevado devo achoque electrico, se o corpo estiver ligado a terra.
Manter o aparelho afastado de chuva ou humidade. A infiltração deágua numa ferramenta eletrica aumento o risco deCHOqueeletrico.
- Não deverá utilize o cabo para outras finalidades. Nunca utilizes o cabo para transporte a ferramenta eletrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do oleo, dearestas afiadas ou de peças em movimento. Cabos danificados ou emaranhadosumentam orisco de umCHOque eletrico.
Se travailhar com una ferramenta eletrica ao ar livre, so deverautilizar cabos de extensions apropriados para areas exterioriores.Autilizaçãode um cabo de extensiona apropriadopara areasexteiorenduzoriscodeumchoqueelectrico.
Se não for possíveleatingorfunicamente da ferramentalelectraca emáreashumidas,devera serutilizandoumdisjuntordecorrendeavaria.Autilizaçãodeumdisjuntordecorrendeavaria reduz orisco de umchoqueelétrico.
Segurarca de pessoas
Esteja atento, observe o que está a fazer e tenha prudencia ao travaHar com a ferramenta eletrica. nao utilizear umaferramentalectrica quando estiver fatigado ou sob a influencia de drogas,alcool ou medicamentos. Ummomento de descuido aoutilizar a ferramentalelectrica, pode levar a lesoes graves.
Utilizar equipamento de proteção individual. Utilizar sempre óculos de proteção. Autilização de equipamento de proteção pessoal, como máscara de proteção contra po, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
- Evitar una colocacion em funciona involuntaria.
Assegure-se de que a ferramenta electrica esta desligada, antes de connecta-la a alimentacion de rede e/ou ao acumulador, antes de levanta-la ou de transporte-la. Se tiver o dedo no interruptor ao transportar a ferramenta electrica ou se o aparelho for connectao a alimentacion de rede quando estiver ligado, poderao ocorro acidentes.
- Remove ferramentas de ajuste ou chaves de Boca antes de ligar a ferramenta eletrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesoes.
Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situações inesperadas.
- Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os@cabelos e roupas afastados de peças em movimento. Roupas frouxas,@cabelos longos ou joias poder ser agarrados por peças em movimento.
Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam conectados e realizados correctamente. Autilização de umaspiração de pou pode reduzir o perigo devido ao pou.
- Não deixe que a familiaridade resultante de uma'utilisation frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma aceção descuidada pode fazer ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eletricas
- Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro travaíhar com a ferramenta elétrica apropriada na area de potência indicada.
- Não utilizes uma ferramenta électrique com um interruptor defeituoso. Uma ferramenta electrolytica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remove o acumulador, se amovivel, antes de executar ajustes na ferramenta electrica, de substituir acessórios ou de guardar as ferramentas electricas.Esta medida de seguranca evita o arranque involuntario da ferramenta electrica.
Guardar ferramentas eletricas nao realizadas fora do alcance de crianças e nao permitir que as pessoas que não estjam familiarizadas com o aparelho ou que nao tenham lido estas instruções utilizem o aparelho.
28 | Portugues
Ferramentas eletricas sao perigosas se forem realizadas por pessoas inexperientes.
- Tratar a ferramenta eletrica e os acessórios com cuidado. Controlar se as partes moveris do aparelho funcionam perfeitamente e não empperram, e se ha peças quebradas ou danificadas que possam prejudicar o的功能amento da ferramenta eletrica. Permitir que peças danificadas sejam reparadas antes dautilização. Muito acidentes tem como causa, a manutençao insufficiente de ferramentas eletricas.
- Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequencia e podem ser conducidas com maior dificuldade.
Utilizar a ferramenta eletrica, acessos, ferramentas de aplicacao, etc. conforme estas instruções.Considerar as condições de trabalho e a tarefa a ser executada.Autilização de ferramentas eletricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. - Mantenha os punhos e as superficies de agarrar secas, limpas e livres de oleo e massa consistente. Punhos e superficies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Manuseio e utilizes ações cuidadosos de ferramentas com acumuladores
So carregar acumuladores em carregadores recomendados pelo fabricante. Ha perigo de incendido se um carregarador apropriadto para um certo tipo de acumuladores forutilizzato para carregar acumuladores de outros temas.
Sóutilizar ferramentas eletricas com os acumuladoresaproviados.Autilizaçãodeoutros acumuladorespodelevar alesoes eperigo de incendio.
- Manter o acumulador que não está sentido utilizesdo afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metalicos que possam fazer um curto-circuito dos contactos. Um curtocircuito entre os contactos do acumulador pode ter como consensoia queimaduras ou fogo.
No caso de aplicação Incorrecta pode fazer liquido do acumulador. Evitar o contacto. No caso de um contacto acidental,deerá exxaguar com agua.Se o liquido entrada emcontacto com os olhos,tambemdeerá consultar um medico.Liquido que escapa do acumulador pode levar a irritacoes da pele ou a queimaduras.
- Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incério, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposicao ao fogo ou a temperatas acima de 130^ pode causar explosao.
- Siga todas as instruções de corregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especialcada no manual de instruções. Carregar inadvertamente ou em temperatas para a faixa especialcada pode danIFICAR o acumulador e aumento o risco de incendio.
Servico
So permita que o seu aparecido soit reparado por pessoal especializzato e qualificado e so com peças de reposicao originais. Desta forma é assegurado o funcimento seguro do aparecido.
- Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.
Indicações de segurarca para roedoras
A ferramenta eletrica nao é adequada para o funcimento estacionario. Nao pode p. ex. ser presanum torno de bancada ou fixada a uma bancada de travainho.
Use luvas de protecao durante o trabalho. Nas chapas cortadas formam-se rebarbas afiadas nas quais se pode magoar.
Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso deLERentarqueixas.Eposivel que os vapores irrimem as vias respiratorias.
- NãoAbrir o acumulador. Hárisco de um curto-circuito.
Os objetivos apiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danIFICAR o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobraquecer.
Use a bateria apenas em produits do fabricante. So assim é que a bateria é protegida contra sobrecarga perigosa.
Proteger a bateria contra calor, p. ex.
semba contra uma permanente radiacao solar, fogo, sujidade, agua e humididade. Hr risco de explosao ou de um curto-circuito.
Descrição do produits e do service
Leia todas as instruções de segurar e instruções. A inobservança das instruções de segurar e das instruções podem causarCHOque elétrico, incendio /ou ferimentos graves.
Respeite as figuras na parte darente do manual de instruções.
Utilização adequada
A ferramenta eletrica destina-se a cortar chapas sem deformacao do material e é apropriada para cortes a direito, recortes e curvas apertadas.
Componentes ilustrados
A)nummeração dos componentes ilustrados refere-se àpresentação da ferramenta eletrica na párgina deesquemas.
(1) Bateriaa)
(2) Tecla de destravamento da bateria a.
(3) Interruptor de ligar/desligar
(4) Parafuso para porta-matrice
(5) Punho (superficie do punho isolada)
(6) O-Ring
(7) Porta-matriz
(8) Puncão
(9) Matriz
(10) Anel de borracha do parafuso serrilhado
(11) Parafuso serrilhado para a matriz
a) Acessórios aparecido ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontrar-se nonoxoprogramadeccessórios.
Dados&Tecnicos
Roedor GNA 18V-16 E
| Número de produits | 3 601 E29 6.. |
| Tensão nominal V= 18 | |
| N.° de temas em vazio n0c.p.m. 1400 | A) |
| Máx. espessura de chapa aURTARB) | mm 1,6 |
| Largura do corte mm 5 | |
| Menor raio da curva mm 40 | |
| Peso conforme EPTA-Procedure 01:2014 | kg 2,1-3,1 |
| Temperatura ambienterecomendada durante ocarregamento | °C 0 ... +35 |
| Temperatura ambienteadissivel emfunçãoDB) e durante oarmazenamento | °C -20 ... +50 |
| Baterias recomendedas GBA 18V... | ProCORE18V... |
| Carregadores recomendedos GAL 18... | GAX 18... |
| GAL 36... |
A) medido a 20-25°C com bateria GBA 18V 4.0Ah e dependendo do estado de energia da bateria, bem como da temperatura de service do ferramenta eletrica
B) relativo a chapas de aço até 400 N/mm
C) dependendo da bateriautilizada
D) Potência limitada com temperaturas <0°C
Informação sobre ruidos/vibrações
Os values de emissão de ruido foram determinados de accordo com EN 62841-2-8.
O nível sonoro avaliado como A da ferramenta eletrica é normalmente de: nível de pressao sonora 87 dB(A); nivel de potencia sonora 98 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
Valores totais de vibração a_h (somados vetores das trés direções) e incerteza K determinada segudo EN 62841-2-8:
$$ a _ {1} = 4, 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com umprocesso de medicação normalizado e poder serutilizados para a comparação de ferramentas electrolyticas. Temem Sãoadequados para uma avaliação provisória das emissõessonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principales da ferramentaétrica. Se a ferramentaétrica for realizada para outras aplicações, com outras ferramentas de trabalho ou com manutençao insufficiente, é possivel que o nível de vibrações e de emissões sonoras sera不一样ente. Isto pode augmentar sensivelmente a emissão sonora e de vibrações para o periodo completeness do trabalho.
Para uma estimação exata da emissão sonora e de vibrações, quando averiam ser considerados os periodos nos quais o aparecido está desligado ou funciona, mas não está sentido utilizesdo. Isto pode reduzir a emissão sonora e de vibrações durante o completeo periodo de trabalho.
Alem disso tambiéndeerao ser estipuladas medidas de seguranca para proteger o operador contra oefeito de vibrações, como por exemple: manutencao de ferramentas elétricas e acessórios, manter as mais quentes e organização dos processos de trabalho.
Bateria
Bosch vende ferramentas elétricas sem fio también sem bateria. Pode consulcar na embalagem se está incluida una bateria no volume de fornecimento da sua ferramenta elétrica.
Carregar a bateria
Utilize apenas os carregadores listedos nos dados tecnicos. So estes carregadores são apropriados para os baterias de litio realizadas para a sua ferramenta elética.
Nota: devido a normas de transporte internacionais, as baterias de litio são fornecidas parcialmente carregadas. Para asseguarar a completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria devera ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria, a bateria deveja ser carregada completeness da bateria,
Colocar a bateria
Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.
30 | Portugues
Retirar a bateria
Parautar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Nao empregue forca.
A bateria possui 2 niveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria sera premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posicao por uma mola.
Indicator do nível de energia da bateria
Os LEDs verdes do indicator do nivel de cargo da bateria indicam o nivel de cargo da bateria. Por motivos de segurarca, a consulta do nivel de cargo so é possivel com a ferramenta elétrica parada.
Prima a tecla para o indicator do nível de energia da bateria ou para visualizar o nível de energia. Isto también é possivel com a bateria removida.
Se,deois de premir a tecla para o indicatordo nivel de carga da bateria, nao se acender qualquer LED,a bateriatem defeito e tem de ser substituicao.
Tipede bateria GBA 18V...
LED Capacidade
| Luz permanente 3 × verde 60-100 % |
| Luz permanente 2 × verde 30-60 % |
| Luz permanente 1 × verde 5-30 % |
| Luz intermitente 1 × verde 0-5 % |
Tipde bateria ProCORE18V...
LED Capacidade
| Luz permanente 5 × verde 80-100 % |
| Luz permanente 4 × verde 60-80 % |
| Luz permanente 3 × verde 40-60 % |
| Luz permanente 2 × verde 20-40 % |
| Luz permanente 1 × verde 5-20 % |
| Luz intermitente 1 × verde 0-5 % |
Indicações sobre o manuseio ideal da bateria
Proteger a bateria contra humidade e agua.
Armazene a bateria apenas na faixa de temperatura de -20^ a 50^ . Por exemplo, não deixe a bateria dentro do automóvel no verão.
Limpar de vez em quando as aberturas de ventilacao da bateria com um pincel macio, limpo e seco.
Um tempo deestrctionamento reduzido apso o carragemato indica que a bateria está gasta e que deve ser substituía.
Observe as indicações sobre a eliminação de forma ecológica.
Funcionamento
Colocacao em funcaoamento
Ligar/desligar
Para ligar a ferramenta elétrica, empurre o interruptor del ligar/desligar (3) para arente, para que apareça no interruptor I.
Para desligar a ferramenta eletrica, empurre o interruptor de ligar/desligar (3) paraTRS, para que apareça no interruptor 0.
Proteção contra rearranque involuntário
A proteção contra rearranque involuntário evita que a ferramentaétrica possa arrancar descentcontrolamente antes uma Interrupção da alimentação de correnteétrica. Para recolocar em funcaoamento,deer colocar o interruptor de ligar/desligar (3) na posicao desligada e ligar novamente a ferramentaétrica.
Arranque suave
O arranque suave eletronico limita o binario ao ligar e aumenta a durabilitadede motor.
Mudar o sentido de corte
Para mudar o sentido de corte, pode rodar o portamatrix (7) em tres posicaoes deslocadas em respetivamente 90^ . Um sentido de corte paraTRS (no sentido da carcaça) não é possivel.
Para rodar o porta-matriz (7) solte o parafuso (4) até poder rodar o porta-matriz. Rode-o em 90^ em referencia ao eixo longitudinal da ferramenta eletrica para a direita ou para a esquerda.
Certifique-se de que o parafuso (4) encaixa no furo no portamatrix (7). Aperte o parafuso.
Instruções de trabalho
A bateria devera ser retirada antes de todos os travaíhos na ferramentaétrica (p.ex.manutençao, troça de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Ha perigo de ferimentos se o interruptor de ligar/desligar for acontecido involuntariamente.
A ferramenta eletrica nao é adequada para o funcimento estacionario. Nao pode p. ex. ser presanum torno de bancada ou fixada a uma bancada de travailho.
Use luvas de protecao durante o trabalho. Nas chapas cortadas formam-se rebarbas afiadas nas quais se pode magoar.
Cuidado ao manusear as aparas de corte. As aparas tem arestas afiadas que poder causar ferimentos.
So conducir a ferramenta eletrica no sentido da peça a ser travahada quando estiver ligada. Segure a ferramenta
elétrica sempre na vertical em relaço à superficie da chapa e não a emperre.
O corte ocorre durante o movimento descendente do punção. Desloque a ferramentaétrica uniformamente e com ligeiro avanço no sentido de corte. Um'avanco muito forte reduz consideravelmente a durabilitadedes dos acessórios e pode prejudicar a ferramentaétrica.
A ferramenta eletrica travaíba mais silenciosamente, se for ligeiramente levanta ao cortar. Se o punção ficar preso ao cortar, então deslue a ferramenta eletrica, lubrifique o punção e afrouxe a chapa. Não aplicque fora excessiva, caso contrário o punção e a matriz ficam danificados.
Max. espessura da chapa a ser cortada
A espessura maximala da chapa a ser cortada d_max depende da resistencia do material a processor.
Com a ferramenta eltrica poder ser cortadas chapas com a segunte espessura:
| Material max. resistência (N/mm2) | d_max(mm) | |
| Aço 400 | 1,6 | |
| 600 | 1,0 | |
| 800 | 0,7 | |
| Alumínio 200 | 2,0 | |
Lubrificar/refrigerar o punção
Paraaculardopuncao(8),deveseruso umlubrificante comboafuncaorefrigeracao (p.ex.oleo de corte).
Aplique no lado de cima da chapa ao longo da LINHA de corte planeada um cordao de lubrificante.
Cortar ao longo de uma marca de corte ou com molde
Os cortes a direito são mais FACEis de executar, se guiar a ferramenta eletrica ao longo de uma regua.
Os contornos podem ser feitos guiando a ferramenta eletrica ao longo de um escantilhao.
Para os cortes interiores, é necessária uma perfuração prévia de 22 mm de diametro.
Indicador da proteção contra sobrecarga
Numa utilização correta, a ferramentaétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saía fora da faixa de temperatura permitida para a bateria, a número deIOUS é reduzido ou a ferramenta deslga-se.No caso de um número deous reduzido,a ferramentaétrica so volta ao número deous plenos depuis of atingida a temperatura da bateria permitida.Em caso de desligamento automatico, deslgue a ferramentaétrica,deixe a bateria arrefecer e deposito voltale ligar a ferramentaétrica.
Manutenção e assistência Tecnica
Manutenção e limpeza
A bateriadehyde ser retirada antes de todos os travaños na ferramenta eletrica (p. ex. manutenção, troça de ferramenta etc.) e antes de transporte ou de
armazenar a.thisa. Hapergido de ferimentos se o interruptor de ligar/desligar foracionado involuntariamente.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para fazer bem e de forma segura.
Limpe e oleie o punção (8) e a MATRIX (9) a cada 3 horas de service.
Troque o punção e a matriz atempadamente em caso de desgaste, porque so ferramentas afiadas aparecem um bom rendimento de corte e protegem a ferramentaétrica. O punção (8) e a matriz (9) não pode ser reafiados.
Substituir a matriz
Desaperte o parafuso serrilhado (11) do porta-matrice (7). Remova a matriz (9).
Limpe, se necessario, o porta-matriz (7). Coloque uma matriz (9) nova e bem oleada no porta-matriz. Observe o alinhamento ao lado plano.
Volte a aperture o parafuso serrilhado (11) com o anel de borracha (10) colocado. Aperte o parafuso com a ajuda de uma chave sextavada interior contra a resistencia do anel de borracha (3-4 Nm).
Substitui o punção
Solte o parafuso (4) do porta-matrice e retire o porta-matrice (7) por completeness da carcaça.
Empurre o punção (8) lateralmente do encaixe e retireo puxando-o para baixo.
Coloque um novo punção (8) bem oleado na ranhura do encaixe e alinne-o ao centro.
Volte aDSLizar oporta-matriz (7) com cuidado sobre o punção para a carcaça. Rode oporta-matriz, consoante o sentido de corte desejado, para uma das vezes posções possíveis. Aperte o parafuso (4) do porta-matriz.
Servico pos-venda e aconselhamento
O service pos-venda responde as suas perguntas a respeito de serviços de reparacao e de manutenao do seu produits, assim como das peças sobressalentes. Desenhos explididos e informacoes acerca das peças sobressalentes tambem em:
www.bosch-pt.com
A)nossa equipa de consultores Bosch esclarece com prazer todas as suas duvidas a respeito dos outros produits e acessos.
Indique para todas as quostoes e encomendas de peças sobressalentes a referencia de 10 digitos de acordo com a placar de carateristicas do produits.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na网页 www.ferramentasbosch.com.
Tel.: 218500000
Fax: 218511096
32 Italiano
As baterias de ioes de litio recomendadas estao sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo uso; sem mais obrigacoes. Na expelled por terreiros (por ex: transporte aereo ou expedicao), devem ser observadas as especialis exigencias quando a embalagem e a designacao. Neste caso é necessario consultar um especialista de materiais perigosos ao preparar a peça a ser travahada.
So enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe también eventuales diretivasnationais suplementares.
Eliminação
As ferramentas elétricas, as baterias, os accesórios e as embalagens devem ser enviados a uma reciclagem ecológica de materia prima.
Não deitar ferramentas eletricas e baterias/ pilhas no lixo dométrico!
Apenas para paises da UE:
Conforme a Diretica Europeia 2012/19/UE relativa aoresiduos de equipamentos eletricos e eletronicos e a suaimplementacao na leiislaqao nacional, e necessario recolherseparadamente as ferramentas eletricas que ja nao saousadas e, de accordo com a Diretica Europeia 2006/66/CE,as baterias/pilhas defeituosas e encaminha-las para umareciclagem ecologica.
No caso de uma eliminacao incorrente, os apareiros electrolycicos e eletronicos antigos podem ter efeitos nocivos no ambiente e na Sauda humada devido a possivel presence de substancias perigosas.
Baterias/pilhas:
Litio:
Observar as indications no capûtulo Transporte (ver "Transporte", Págnina 32).
Italiano
Ipoateuete nynmuatapia ano uypaia kal vepo.
AnoNkeuTe TnV pntapia mOvo o ia nepiox ngpokpaia ana-20°C eoc 50°C. Mny aqnvte yia npadoeivyra nTv pntapia to kaolakip mea sto autokivto.
