| Produkto tipas | Belaidė karpymo mašinėlė (žirklės) |
| Prekės ženklas | Bosch |
| Modelis | GNA 18V16 E Professional |
| Vardinė įtampa | 18 V |
| Tuščiosios eigos pjovimo greitis | 1400 min⁻¹ |
| Maksimalus lakštinio plieno storis (plienas 400 N/mm²) | 1,6 mm |
| Pjovimo linijos plotis | 5 mm |
| Minimalus lenkimo spindulys | 40 mm |
| Svoris (pagal EPTA 01:2014) | 2,1 - 3,1 kg (priklausomai nuo akumuliatoriaus) |
| Suderinami akumuliatoriai | GBA 18V... / ProCORE18V... (Ličio jonų) |
| Rekomenduojami įkrovikliai | GAL 18..., GAX 18..., GAL 36... |
| Garso slėgio lygis (EN 62841-2-8) | 87 dB(A) (neapibrėžtis K = 3 dB) |
| Garso galios lygis | 98 dB(A) (neapibrėžtis K = 3 dB) |
| Bendra vibracija (a_h, EN 62841-2-8) | 4,8 m/s² (neapibrėžtis K = 1,5 m/s²) |
| Specialios funkcijos | Lėtas paleidimas, apsauga nuo perkrovimo, reguliuojama pjovimo kryptis (3 padėtys 90° kampu), įkrovos lygio indikatorius |
| Belaidis naudojimas | Taip (su akumuliatoriumi) |
| Suderinamos medžiagos | Plienas iki 800 N/mm², aliuminis |
| Reikalingas tepimas | Taip, pjovimo aliejus ant pjūvio linijos |
| Reguliari priežiūra | Valykite ir tepkite perforatorių ir matricą kas 3 darbo valandas |
| Rekomenduojama apsaugos įranga | Apsauginės pirštinės, klausos apsauga |
| Pardavimo aptarnavimas | Bosch SAV Prancūzija: 09 70 82 12 26, sav.outillage-electroportatif@fr.bosch.com |
Dažnai užduodami klausimai - GNA 18V16 E Professional BOSCH
Naudotojų klausimai apie GNA 18V16 E Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo žirklės PDF formatu nemokamai! Raskite savo instrukciją GNA 18V16 E Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GNA 18V16 E Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GNA 18V16 E Professional BOSCH

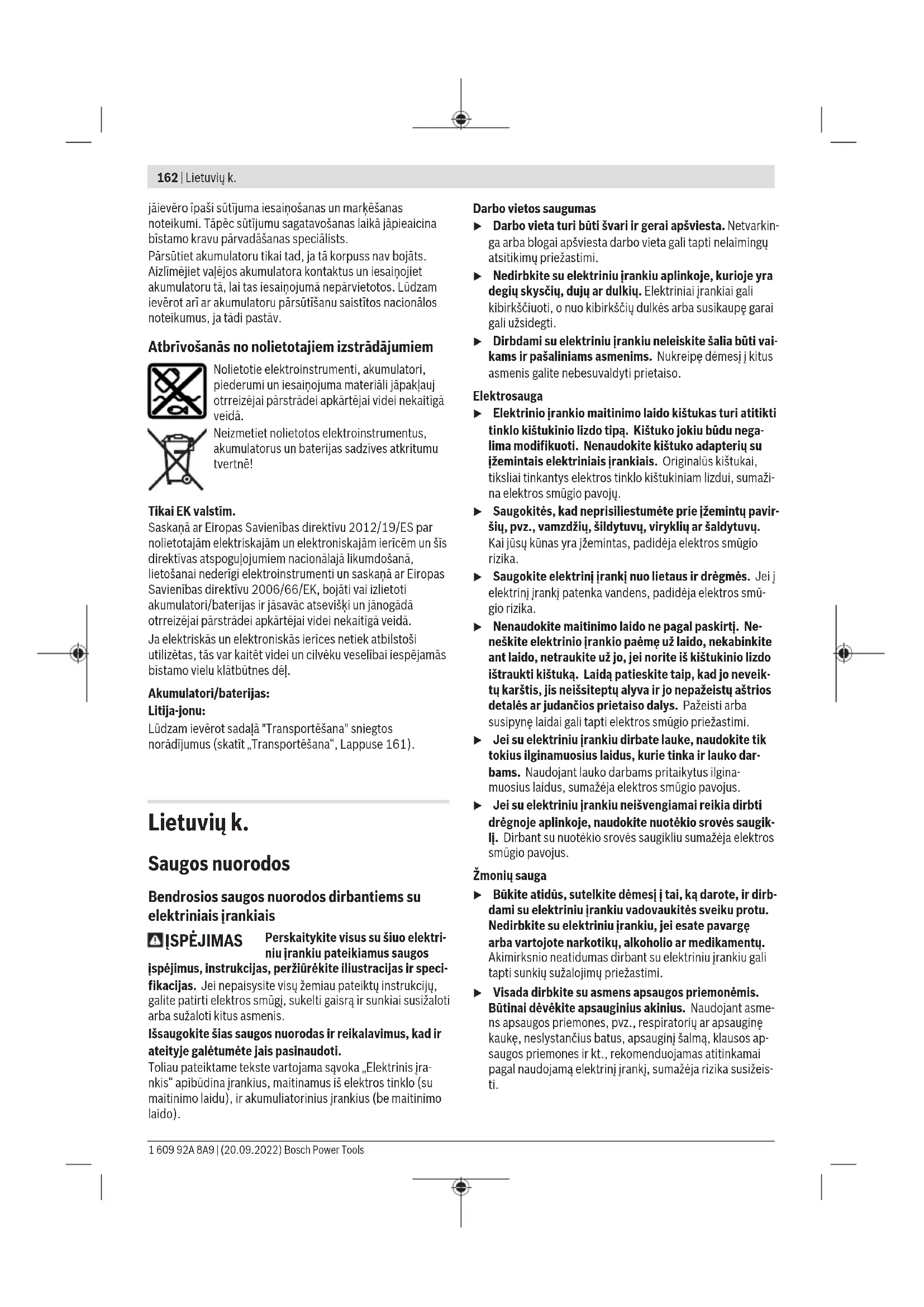

Lietuviy k. .Puslapis 162
中国国 167
173
w 179
C€/UK CA
//
Deutsch
Sicherheitshinweise
Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais
ISPEJIMAS
Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos
ispéjimus, instrukcijas, perziurekite ilustracijas ir speci-fikacijas. Jei nepaisysite visu zemiau pateiktu instrukciju, galite patirti elektros smugi, sukelti gaisra ir sunkiai susizaloti arba suzaloti kitus asmenis.
Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.
Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis“ apibudina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaimingu atsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektriniai jrankiai gali kibirkšciuoti, o nuo kibirkšciu dulkes arba susikaupe garai gali užsidegi.
Dirbdami su elektriniu jrankiu neleiskite salia buti vailkams ir pašaliniams asmenims. Nukreipe démesj kitus asmenis galite nebesuvaldyti prietaiso.
Elettrosauga
Elektrinio jrankio maitinimo laido kišukas turi atitiki tinklo kišukinio lizdo tipa. Kišuko jokiu budu negalima modifikuoti. Nenaudokite kišuko adapteriu su jzemintais elektrinials irankiais. Originalus kišukai, tiksliai tinkantys elektros tinklo kišukiniam lizdui,suma-na elektros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdiu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemimas, padideja elektros smugio rizika.
Saugokite elektrinj irankj nuo lietaus ir dregmès. Jei j elektrinj irankj patenka vandens, padideja elektros smügio rizika.
Nenaudokite maitinimo laido ne pagal paskirti. Neneškite elektrino irankio paeme už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kistukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alva ir jo nepazeisti astrios detales ar judancios prietaiso dalys. Pazeisti arba susipyné laidai gali tapti elektros smugio priežastimi.
Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus,sumazeja elektros smugio pavojus.
Jei su elektriniu irankiu neisvengiamai reikia dirbti dregnobe aplinkoje, naudokite nuotekio srovës saugik. I. Dirbant su nuotekio srovës saugikliu sumažëja elektros smugio pavojus.
Zmoniu sauga
Bukite atidus, sutekite demesi tai, k darote, ir dirb-dami su elektriniu jrankiu vadovaukites sweiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirsnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiu suzalojimu priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Būtinai dévékite apsauginius akinius. Naudojant asmen apsaugos priemones, pvz., respiratoriú ar apsaugine kauke, neslystancius batus, apsaugin šalma, klaudos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojama elektrnj rrankj,sumažeja rizika susižeisti.
Saugokites, kad elektrinio jrankio nejungtumete atsitiktinai. Pries prijungdami elektrinj jranki prie elek-tros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis yra isjungtas. Jeigu ne-sdami elektrinj jrankj pirsta laikysite ant jungiklio arba prietaisa jjungsite j elektros tinkla, kai jungiklis yra jjung-tas, gali jvykti nelaimingas atsitikimas.
Pries jungdami elektrini jranki pašalinkite regulavimo jrankius arba verzlinius raktus. Besisukancioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kūnas visada butu normalioje padetye. Dirbdami stovékite saugiai ir visada išaikykitpusiausvyra. Tvirtai stovedami ir gerai išaikydami pusiausvyra galèsite geriaiu kontroliuoti elektrinj rankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir papuošalu. Saugokite plaukus ir drabuzius nuo besisukanci elektrinio jrankio daliu. Laisvus drabu-zius, papuosalus bei ilgus plaukus gali jtraukti besisukan-cios dalys.
Jei yra numatyta galimybé prijungti dulkiu nusiurbimo ar surinkimo jrenginius, visada isitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo jrenginius sumajea kenksmingas dulkiu poveikis.
Daznai naudodami jrankj ir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti jrankio saugos principu. Neatidus veiksmas gali sukelti sunkia trauma per sekundés dalj.
Rüpestinga elektriniñjrankiu priežlura ir naudojimas
Neperkraukite elektrinio irankio. Naudokite jusdarbui tinkama elektrinj irankj. Su tinkamu elektriniu jrankiu jus dirbsite geriaiu ir saugiau, jei nevirsysite nurodytogalingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir ji reikia remontuoti.
Pries reguliuodami elektrinj iranki, keisdami darbo irankius ar pries valydamie elektrinj iranki, iis elektros tinklo izdo istraukite kistukair (arba) isimkite akumulatoriu, jeigusisimamas. Si atsargumo priemone apsaugos jus nuo netiketo elektrinio jrankio jsijungimo.
Nenaudojama elektrini jrankj sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektrinai jrankiai yra pavojingi, kai juos naudoja nepatyre asmenys.
Priizurekite elektrinj irankj ir priedus. Patikrinkite, ar besisukancios irankio dalys tinkamai veikia ir niekur neststringa, ar nera suluzusiu ar pazeistu daliu, kurios trikdtyu elektrinio irankio veikima. Pries vel naudojan tlektrinj ranki, pazeistos jrankio dalys turi buti sutaisyto. Daugelio nelaimingu atsitikmu priezastis yra blogai priizurimi elektrinai jrankiai.
Pjovimo jrankiai turi buti astris ir svarus. Rupestingai priuretti pjovimo jrankiai su astriomis pjaunamosiomis briaunomis maziau stringa, juos lengviau valdyti.
Elektrini jranki, papildomajranga, darbo jrankius ir t. t.naudokite taip, kaip nurodyta sioje instrukcjoje, ir atsiizvelkitej darbo salygas ir atliekama darba. Naudo- jant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziy rankenu ir suemimo pavirsiuy negalesite saugiai islaikytir suvaldyti jrankio netiketose situacijose.
Rüpestinga akumulatorini ürankiu prieziura ir naudojimas
Akumulatoriui jkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudoant kitokio tipo akumulatoriams skirta kroviklj, iskyla gaisro pavojus.
Su elektriniu jrankiu galima naudoti tik jam skirta akumulatoriuy. Naudojant kitokius akumulatorius iskyla susizalojimo ir gaisro pavojus.
Nelaiky kite savarzeliu, monetu, raktu, viniu, varztu ar kitokiuy metaliniu daiktu arti istraukto is prietaiso akumulatoriaus kontaktu. Trumpai sujungus akumulatioiaus kontaktus galima nusideginti ar sukelti gaisra.
Netinkamai naudojant akumulatoriq, is jo gali istketi skystis; venkite kontakto su siuo skysciu. Jei skyscio pateko ant odos, nuplaukite jj vandeniu. Jei skyscio pateko j akis, nedelsdami kreipkites i gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti oda.
Nenaudokite pazeisto arba perdaryto akumulatoriaus arba jrankio. Sugadinti arba perdaryti akumulatoriaigali veikti nenuspejamai - sukelti gaisra, sprogima arba traumy pavoju.
Saugokite akumuliatoriq ir irankj nuo ugnies ir aukstos temperaturos. Patekes jugnj arba aukstesne nei 130 ^ C temperatura,jis gali sprogti.
Vykydkyite visas ikrovimo instrukcjjas ir nekraukite akumulatoriaus arba jrankio temperaturoje, neati-tinkancioje instrukcjose nurodyto temperaturos diapazono ribu. Netinkamai kraunant arba jeigu tempera-tura neatininka nurodyto diapazono ribu, gali sugesti akumulatorius ir kitti gaisras.
Technine prieziura
Elektrinj [rank] turi remontuoti tik kvalifikuoti specia-. listai ir naudoti tik originalias atsargines dalis. Taip galiima garantuoti, jog elektrinis jrankis isliks saugus naudoti.
Niekada neatlikite pazeisto akumuliatoriaus technines prieziuros. Akumuliatoriu technine prieziura turi atlikti tik gamintojas arba igaliotasis technines prieziuros atstovas.
Saugos nuorodos dirbantiems su iskertamosiomis skardos zirklemis
Elektrinis jrankis nera skirtas naudoti stacionariai. Jo negalima, pvz., jverzti spaustuvuose arba jtvirtinti darbastalyje.
164 | Lietuvijk.
Dirbdami muvekite apsauginemis pirstinemis. Nupjovus skarda, susidaro astrios uvaros, kurios gali suzaleti.
Pazeidus akumulatoriuyar netinkamai jjnaudojant, gali issiverzti garu. Akumulatorius gali uzsidegti arba sprogti.Isvedinkite patalpair,jei nukentejote,kreipkitjes jgydytoja.Sie garai gali sudirginti kvepavimo takus.
Neardykite akumuliatoriaus. Galimas trumpojo sujungi-mo pavojus.
Astrus daiktai, pvz., vinys ar atsuktuvai, arba isorine jega gali pazeisti akumulatoriu. Del to gali jvykti vidinis trumpasis jungimas ir akumulatorius gali sudegti, pradeti rukti, sprogti ar perkaisti.
Akumulatoriu naudokite tik su gaminto gaminiais. Tik taip apsaugosite akumulatoriu nuo pavojings per di deles apkrovos.
Saugokite akumulatoriu nuo karscio, pvz., taip pat ir nuo ilgalaikio saules spinduliu poveikio, ugnies, nesvarumu, vandens ir dregmés. Iskyla sprogimo ir trumpojo jungimo pavo-jus.
Gaminio ir savybiu aprasas
Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimy gali trenkti elektrós smugis, kilti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.
Praśome atkreipti démesj paveikslélius priekinéje naudoji-mo instrukcijos dalyje.
Naudojimas pagal paskirtj
Prietaisas skirtas skardai kirpti nedeformuoant ruosinio; jis tinka tiesiems pjuviams,ispjovoms ir mazo spindulio kreivems.

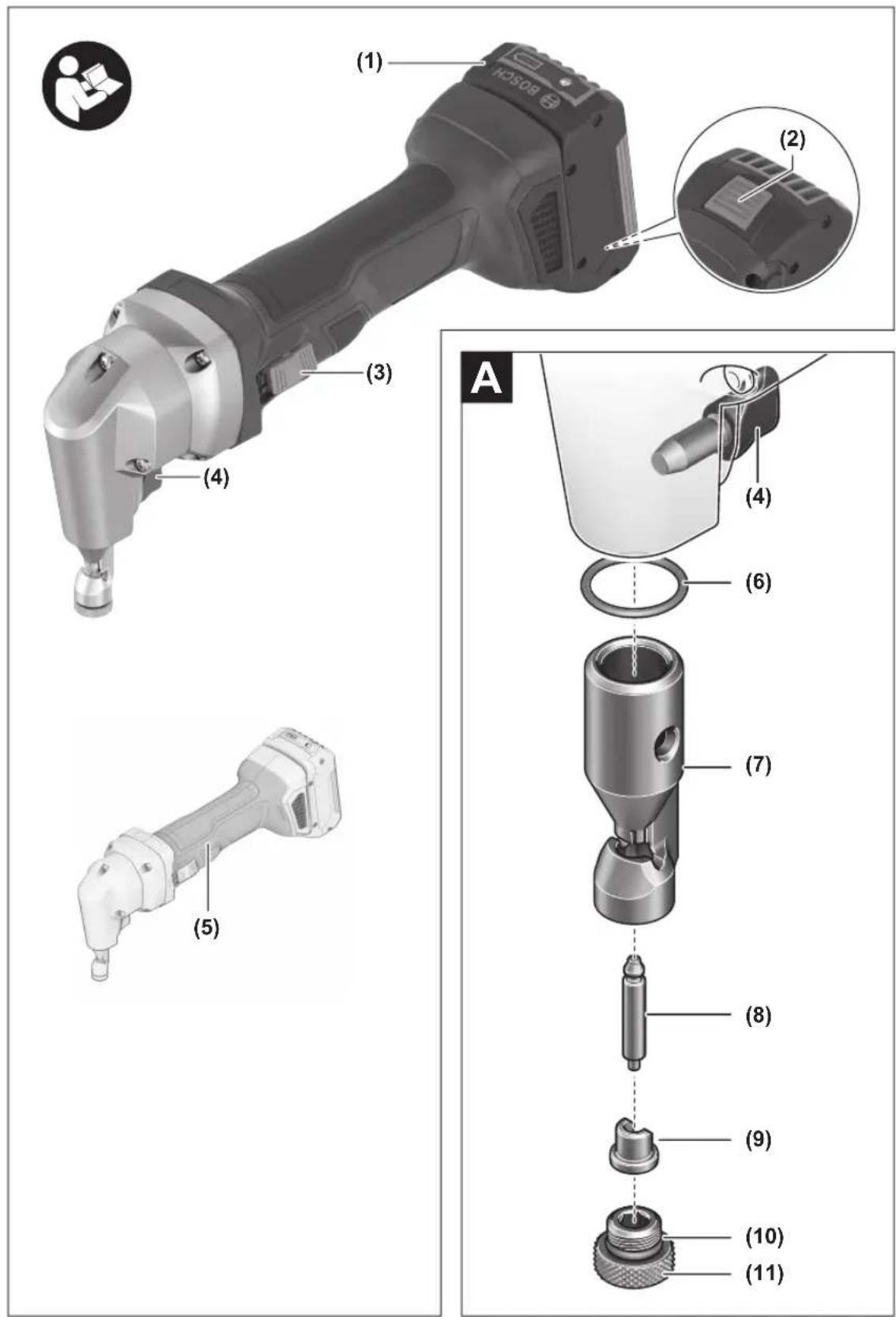

Pavaizduoti jrankio elementai
Numeriais pazymetus elektrinio jrankio elementus rasite sios instrukcijos puslapiuose pateiktuose paveiksleliuose.
(1) Akumulatorius
(2) Akumulatoriaus atblokavimo klavihasa
(3)Jungimo-ijsungimo jungiklis
(4)Matricos laikiklio varztas
(5) Rankena (izoliuotas rankenos pavirsius)
(6) Ziedinis tarpiklis
(7) Matricos laikiklis
(8)Stampas
(9) Matricula
(10) Varzto briaunota galvute guminis ziedelis
(11) Varžtas briaunota galvute matricai
a) Pavaizduoti ar aprasyti priedai tiekiama standartinj komplekta nejeina. Visa papildoma iranga rasite musu papildomos irangos programoje.
Techninial duomenys
| Iškertamosios skardos Žirklës GNA 18V-16 E | ||
| Gaminio numeris | 3 601 E29 6.. | |
| Nominaloji jtampa V= 18 | ||
| Tušciosios eigos judesių skaičius n₀ | min-1 | 1400A) |
| Maks. kerpamos skardos stɔrisB) | mm 1,6 | |
| Kirpimo takelio plotis mm 5 | ||
| Mažiausias kreivës spindulys mm 40 | ||
| Svoris pagal „EPTA-Procedure 01:2014" | kg 2,1-3,1 | C) |
| Rekomenduojama aplinkos temperatūrā jkräunant | °C 0 ... +35 | |
| Leidžiamoji aplinkos tem-peratūrā veikiantD) ir sandë-liuojant | °C -20 ... +50 | |
| Rekomenduojami akumuli-toriai | GBA 18V... | |
| ProCORE18V... | ||
| Rekomenduojami krovikliai GAL 18... | GAX 18... | |
| GAL 36... | ||
A) ismatuota, esant 20-25°C, su akumulatoriiumi
GBA 18V 4.0Ah ir priklausomai nuo akumulatoriaus ikrovos
bukles bei elektrinio jrankio darbinés temperaturos
B) plienine skarda iki 400 N/mm
C) Priklausomai nuo naudojamo akumulatoriaus
D) Ribota galia, esant temperaturai < 0^
Informacija apiie triuksmir vibracija
Triuksmo emisijos vertes nustatyos pagal EN 62841-2-8.
Pagal A skale ismatuotas elektrinio jrankio triuksmo lygis tipini atveju siekia: garso slegio lygis 87 dB(A); garso galios lygis 98 dB(A). Paklaida K = 3 dB.
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji verte a_h (triju krypciuy atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-8:
$$ a _ {n} = 4, 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$
Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standtizuota matavimo metod, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirtiri vibracijos ir triuksmo emisijai i sknto jvertinti.
Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizirimas, vibracijos lygis ir triuksmo emisijos verte gali ksti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.
Norint tiksliaj jvertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsiizvelgi ir laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudojamas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.
Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.
Akumulatorius
Bosch akumulatorius elektrinius jrankius parduoda ir be akumulatoriaus. Ar jusy elektrinio jrankio tiekiamakoplektja jeina akumulatorius, galite paziureti ant pakuotes.
Akumulatoriaus jkrovimas
Naudokite tik techniniu duomeny skyriuhe nurodytus kroviklius. Tik sie krovikliai yra priderinti prie Jusy elektriniame prietaise naudiojamo licio jony akumulatoriaus.
Nuoroda: laikantis tarptautiniy transportavimo teises aktu, licio jony akumulatoriai tiekiami dalinal jkrauti. Kad akumulatorius veiktv visa galia, pries pirmajn naudojima akumulatoriaiy visiskai jkraukite.
Akumulatoriausjdejimas
Jkrautajakumulatoriuystumkitejakumulatoriaia laikiklj,kol pajusite, kaduzsifiksavo.
Akumulatoriaus isémimas
Noredami isimi akumulatoriuy, paspauskite akumulatoriaus atblokavimo klavius ir isimkite akumulatoriuy. Traukdami nenaudokite jegos.
Akumulatorijuye yra 2 fiksavimo pakopos, kurios saugo, kad netiketakai paspaudus akumulatoriaus atblokavimo klaviša, akumulatorius neiskristu. J elektrinj prietaisa jstatytakumuliatoriuyinkamoje padetype palaiko spyruokle.
Akumulatoriaus jkrovos buklés indicatorius
Zali akumulatoriaus jkrovos bukles indicatoriai rodo akumuliatoriaus jkrovos bukle. Del saugumo, jkrovos buklegalima paziureti tik tada, kai elektrinis jrankis neveikia.
Jei norite, kad buty parodyta jkrovos bukle, paspaskite jkrovos bukles mygtuka cbara .ai galima ir tada, kai akumulatorius yra isimtas.
Jei paspaudus mygtuka nešviečia nei vienas sviesadiodis indikatorius, vadinis akumulatorius yra pažeistas ir jj reikia pakeisti.
Akumulatoriaus tips GBA 18V...
Sviesos diodas Talpa
| Sviečia nuolat 3 x Žali 60-100 % |
| Sviečia nuolat 2 x Žali 30-60 % |
| Sviečia nuolat 1 x Žalias 5-30 % |
| Mirksi 1 x Žalias 0-5 % |
Akumulatoriaus tipas ProCORE18V...
Saugokite akumulatoriuy nuo drgmis ir vandens.
Akumulatoriuy sandeliuokite tik nuo -20^ iki 50^ temperaturoje. Pyz., nepalikite akumulatoriaus vasara automobilyje.
Akumulatoriaus ventiliacines angas valykite minkstu, svariu ir sausu teptuku.
Pastebimas jkrauto akumulatoriaus veikimo laiko sutrumpjimas rodo, kad akumulatorius susidevejo ir jj reikia pakeisti. Laikykites pateiktu salinimo nurodymu.
Naudojimas
Paruosimas naudoti
Jungimas Ir isjungimas
Noredami elektrinj rankj ijungti, jjungimo-ijungimo jungiklj (3) pastumkite j priekj, kad ant jungiklio matyusi I. Noredami elektrinj ranki isjungti, jjungimo-ismungimo jungiklj (3) pastumkite atgal, kad ant jungiklio matyusi 0.
Apsauga nuo pakartotinio jsijungimo
Jei dirbant nutraukiamas sroves tiekimas, apsauga nuo pa-kartotinio jungimo neleidzia elektriniam jrankuii nekontrotliuotai jsijungti.
Noredami is naujo jjungti, jjungimo-isjungimo
jungiklj (3) nustatykite j padetj isjungta ir dar kartajjunkite
elektrinj jrankj.
Svelnus paleidimas
Elektroninis svelnaus paleidimo jtaisas riboja sukimo momenta jungimo metu ir pailgina variklio eksploatavimo laika.
Pjovimo krypties keitimas
Noredami pakeisti kirpimo kryptj, matricos laikiklj (7) galite nustatyti j tris, kas 90^ kampu pasuktas, skirtingas padetis. Pjauti atgal (link korpuso) negalima.
Noredami pasukti matricos laikiklj (7), atsukite varztai (4) tiek, kad matricos laikiklj galetumete pasukti. Pasukite jj 90^ kampu elektrinio jrankio isilgines aies atzvilgiu desine arba j kaire.
Stebekite, kad varžtas (4) jsistatyj matricos laikiklyje (7) esancia kiauryme. Tada tvirtai priverzkite varztq.
Darbo patarimai
Pries atliekant bet kokius elektrinio jrankio prieziuros darbus (atliekant technine prieziura ar keiicient jrankj ir t. t.), o taip pat elektrinj jrankj transportuojant ir sandeliuoanj, butina is je isimi akumulatori.i. Priesingu atveju galite susizeisti, netycia nuspaupe jjungimoisjungimo jungiklj.
Elektrinis jrankis nera skirts naudoti stacionariai. Jo negalima, pvz., jverzti spaustuvuose arba jtvirtinti darbastalyje.
Dirbdami muvekite apsauginemis pirstinemis. Nupjovus skarda, susidaro astrios uvaros, kurios gali suzaleti.
Atsargiai elkites su pjovimo drozlemis. Drozli virsunes yra astrios ir gali suzialoti.
Elektrinj prietaisa visuomet pirmiausia junkite ir tik po to pri-glauskite prie apdorojamo ruosinio. Elektrinj jrankj visada laiky kite statmenai skardos pavirsiui ir jo nevartyke.
Skarda kerpama, kai stampas juda zenym. Elektrinj jrankj tolygia ir nedidele pastuma stumkite pjovimo kryptimi. Per didele pastuma labai sutrumpina darbo jrankiu naudojimo laika, taip pat gali buti pakenkta elektriniam jrankui.
Elektrinis jrankis veikia ramiau, jei kerpantjis truputj pakelia
mas. Jei kerpant stampas jstrictgu, elektrinj prietaaisi isjunkite, stampa patepkite ir atlaisvinkite skarda. Nenaudokite
jegos, nes galite pazeisti stampa ir matrica.
Maksimalus kerpamos skardos storis
Maksimalus kerpamos skardos storis d_maks priklauso nuo kerpamos medziagos stiprio.
Su elektriniu prietaisu galima kirpti tokio storio skardas:
| Medziaga maks. stipris (N/mm2) | dmaks (mm) | |
| Plienas 400 | 1,6 | |
| 600 | 1,0 | |
| 800 | 0,7 | |
| Aliuminis 200 | 2,0 | |
Stampo tepimas ir aušinimas
Kad stampa (8) eksploatavimo trukmè buty ilgesne, reikia naudoti tinkamà ausinimo ir tepimo priemoné (pvz., kirpimo alyva).
Skardà iš virsaus palei numatytä kirpimo linija patepkite kirpimo alyva.
Kirpimas pagal piešinj arba šablona
Kirpti tiesiai bus lengviau, jei elektrinj jrankj vesite pagal li-niuote.
Kontura galimaispauti stumiant jrankj pagal sablona.
Norint iskirpti vidinj kontura, pirmiausiai reikia
isgrežti 22 mm skersmens skyle.
Su temperatiros pokciu susijusi apsauga nuo perkrovos
Jei elektrinis jrankis naudojamas pagal paskirtj,jis nebus veikiamas perkrovos. Jeirankis veikiamas perkrovos arba temperatura yra uz leidziamosios akumulatoriaus temperatos ribu, bus sumazinamas judesiu skaicius arba elektrinis jrankis ijsijungs.Sumazejus judesiu skaiciui, elektrinis jrankis
didesniu judesiuy scaicumi prades veikti tik tada, kai bus pasiekta leidziamoji akumulatoriaus temperatura. Elektriniam jrankuiisijungus automatiskai, isjunkite jj jungikliu, palaukite, kol atves akumulatorius ir elektrinj jrankj vel jjunkite.
Kas 3 darbo valandas isvalykite ir patepkite alyva stampa (8) ir matrica (9).
Laiku pakeiskite susidévejusj šampa ir matricula, nes tik astrus jrankiai uztkirina gera kirpimo našumā ir tausoja elektrinj jrankj.
Stampa (8) ir matrica (9) galasti draudziama.
Matricos keitimas
Varztbriaunota galvute (11) issukite is matricos laikiklio (7). Isimkite matrica (9).
Jei reikia, isvalykite matricos laikiklj (7). J matricos laikiklj jstatykite nauja, gerai alya vatepta matrica (9). Atkreipkite demesj, kad tinkamai butu nukreipta ploksioji puse.
Vél jsukite varžtā briaunota galvute (11) su uzdetu guminiu ziedu (10). Šesiabriaunu raktu uzverzkite varžtā, spausdami jj prie guminio ziedelio (3-4 Nm).
Stampo keitimas
Atlaisvinkite varzta (4), o matricos laikiklj (7) visiskai istraukite is korpuso.
Stumkite stampa (8) sonu is jtvaro ir isimkite ji, traukdami zemyn.
Jjtyaro griovelj jdekite nauja, gerai alya patepta stampa (8) ir nustatykite j viduri.
Matricos laikiklj (7) atsargiai stumkite per štampa atgalj korpusa. Priklausomai nuo pageidaujamos pjovimo krypties, matricos laikiklj pasukite j viena iš triju galimu padéciu. Tada tvirtai priveržkite varžta (4).
Klientu aptarnavimo skyrius ir konsultavimo tarryba
Klientu aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalias brezinius ir informacjos apie atsargines dalis rasite interneto puslapye:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apié gaminius ir ju papildomajranga.
leškant informacijos ir užsakant atsargines dalis prasome būtina nurodyti dešimtzenklj gaminio numerj, esantj firminéje lenteleje.
Lietuva
Bosch jrankiy servisas
Informaciños tarryba: (037) 713350
Irankiy remontas: (037) 713352
Faksas: (037) 713354
El. pastas: service-pt@lv.bosch.com
Kitus technines prieziuros skyriaus adresus rasite cia:
Siyskite tik tokius akumulatorius, kuriu nepazeistas korpusas. Apkliuokite kontaktus ir supakuokite akumulatoriy taip, kadjis pakuoteje nejudety. Taip pat laikykites ir esamy papildomy nacionalini taisykiu.
Salinimas
Elektrinia jrankiai, akumulatoriai, papildoma jrangai r pakuotés turi buti ekologiskaiutilizuojami.
Elektrini jrankiy, akumulatoriy bei bateriju nemeskite j buittini atlieky konteinerius!
Tik ES šalims:
Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos perkelimo nacional line teise aktus nebetinkami naudoti elektriniaj jrankiai ir pagal 2006/66/EB pazeisti ir susidéveje akumulatoriai/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingu budu.
Netinkamai pašalintos elektrós ir elektronínes jrangos atriekos del galimyu pavojingyu medziagu gali tureti Žalinga poveikjaplankai ir Žmoniu sveikatai.
Akumulatoriai ir baterijos:
Licio jonu:
prasome laikytis transportavimo skyriuje pateiktu nuorody (Zr. Transportavimas, Puslapis 167).
韓国
int
徒通公国日
国
本页正通公公
在安朝战争，吉丰人，其
S 1
