Produkttype	Trådløs nibbler (saks)
Merke	Bosch
Modell	GNA 18V16 E Professional
Nominell spenning	18 V
Tomgangs kuttefrekvens	1400 min⁻¹
Maksimal platetykkelse (stål 400 N/mm²)	1,6 mm
Skjærebredde	5 mm
Minste bøyeradius	40 mm
Vekt (ifølge EPTA 01:2014)	2,1 - 3,1 kg (avhengig av batteri)
Kompatible batterier	GBA 18V... / ProCORE18V... (Lithium-ion)
Anbefalte ladere	GAL 18..., GAX 18..., GAL 36...
Lydtrykknivå (EN 62841-2-8)	87 dB(A) (incertitude K = 3 dB)
Lydeffektnivå	98 dB(A) (incertitude K = 3 dB)
Total vibrasjon (a_h, EN 62841-2-8)	4,8 m/s² (incertitude K = 1,5 m/s²)
Spesielle funksjoner	Mykstart, omstartssikring, justerbar skjæreretning (3 posisjoner 90°), ladetilstandsindikator
Trådløs bruk	Ja (på batteri)
Kompatible materialer	Stål opptil 800 N/mm², aluminium
Smøring nødvendig	Ja, skjæreolje på skjærelinjen
Regelmessig vedlikehold	Rengjør og smør stanser og matrise hver 3. driftstime
Anbefalt sikkerhetsutstyr	Vernhansker, hørselvern
Kundeservice	Bosch kundeservice Frankrike: 09 70 82 12 26, [e-mail]

Ofte stilte spørsmål - GNA 18V16 E Professional BOSCH

Hva er den maksimale platetykkelsen GNA 18V16 E kan kutte?

Maksimal tykkelse avhenger av materialets styrke. For stål ved 400 N/mm² er den 1,6 mm; for aluminium opptil 200 N/mm² når den 2,0 mm.

Hvordan endre skjæreretningen?

Løsne skruen (4) på matriseholderen (7), drei matriseholderen 90° i forhold til lengdeaksen (høyre eller venstre), og stram skruen igjen. Skjæreretning bakover er ikke mulig.

Hva gjør jeg hvis stansen setter seg fast under kutting?

Slå av verktøyet, smør stansen på nytt og avstress platen. Ikke bruk makt for å unngå skade på stans og matrise.

Hvilket batteri skal jeg bruke med denne nibbleren?

Bruk kun GBA 18V... eller ProCORE18V... batterier fra Bosch. Kompatible ladere er seriene GAL 18..., GAX 18... og GAL 36...

Hvordan vedlikeholde stans og matrise?

Hver 3. driftstime, rengjør og smør stansen (8) og matrisen (9). Bytt dem ved slitasje uten å slipe dem opp.

Kan jeg kutte kurver med dette verktøyet?

Ja, minste bøyeradius er 40 mm. For innvendige utskjæringer, bor et hull på 22 mm i diameter.

Har nibbleren overbelastningsbeskyttelse?

Ja, ved overoppheting reduseres kuttefrekvensen eller verktøyet stopper automatisk. La batteriet avkjøles og start på nytt.

Hvilke sikkerhetsinstruksjoner er essensielle?

Bruk alltid vernhansker og hørselvern. Ikke bruk verktøyet i stasjonær posisjon (ikke klem det fast i skruestikke). Fjern batteriet før justering eller vedlikehold.

Hvordan rengjøre nibbleren?

Rengjør regelmessig verktøyet og ventilasjonsåpningene med en tørr børste. For batteriet, rengjør ventilasjonsåpningene med en myk, tørr børste.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige på nettstedet www.bosch-pt.com (eksplosjonstegninger). I Frankrike, kontakt Bosch kundeservice på 09 70 82 12 26 eller på e-post [e-mail].

BRUKSANVISNING GNA 18V16 E Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

(4) Skrue til matriceholder

(5) Handgreb (isoleret grebsflade)

(6) O-ring

(7)Matricholder

(8) Stempel

(9)Matrice

(10) Gummiring til fingerskrue
(11) Fingerskrue til matrice

Temperaturafhengig overbelastningsbeskyttelse

Vedligeholdelse og service

Vedligeholdelse og rengering

Kundeservice og anvendelsesrådgivning

Borttagning av batteri

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisingene, instruksjonene, ilustrasjonene og

spesifikasjonene som følger med dette

elektroverktoyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk stot,brann og/ ell er alvorlige personskader.

Ta godt vare paa alde advorslene og all informasjonen.

Med begrepet "elektroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy erler batteridrevne (uten ledning) elektroverktoy.

Sikkerhet på arbeidsplassen

Sorg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller darelig lys innebaer erstor fare for uhell.
Bruk ici elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoy lager gnister som kan antennene stov erler damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

Stöpselet til elektroverktøyet magressive stikkontakten. Stöpselet magressive endres pa noen mæte. Bruk参加会议 sammen med jordede elektroverkt. Bruk av stopsler som参加会议 forandret pa og passende stikkontaktor, reduserer risikoen for elektrisk støt.
Unngkroppskontakmedjordeoverflater somr, radiatorer,komfyrerogkjoleskap.Det er stre fare for elektrisk sthat hvis kroppen din er jordet.
Elektroverktoy mA违法犯罪 for regn oer fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stat.
Ikke bruk ledningen til andre formal enn den er beregnet for. Bruk aldri ledningen til a bareller trekke elektroverktoyet aller koble det fra strormforsyningen. Hold ledningen unna varme, olje, skarpe kanter aller deler som beveger seg. Med skadede aller sammenfiltrede ledninger oker risikoen for elektrisk stot.
Nar du arbeider utendors med et elektroverktoy, ma du bruke en skjoteledning som er egnet for utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektrisk stot.
Hvis det ikke kan unngas bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikkebrukelektoverktoynärduertrottller er pavirket avalkohol ellereusmidlerell medikamenter. Et oyeblikks uoppmerksomhet vedbru k av elektroverktyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm ell er horselvern reduserer risikoen for skader.
Unngg utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til

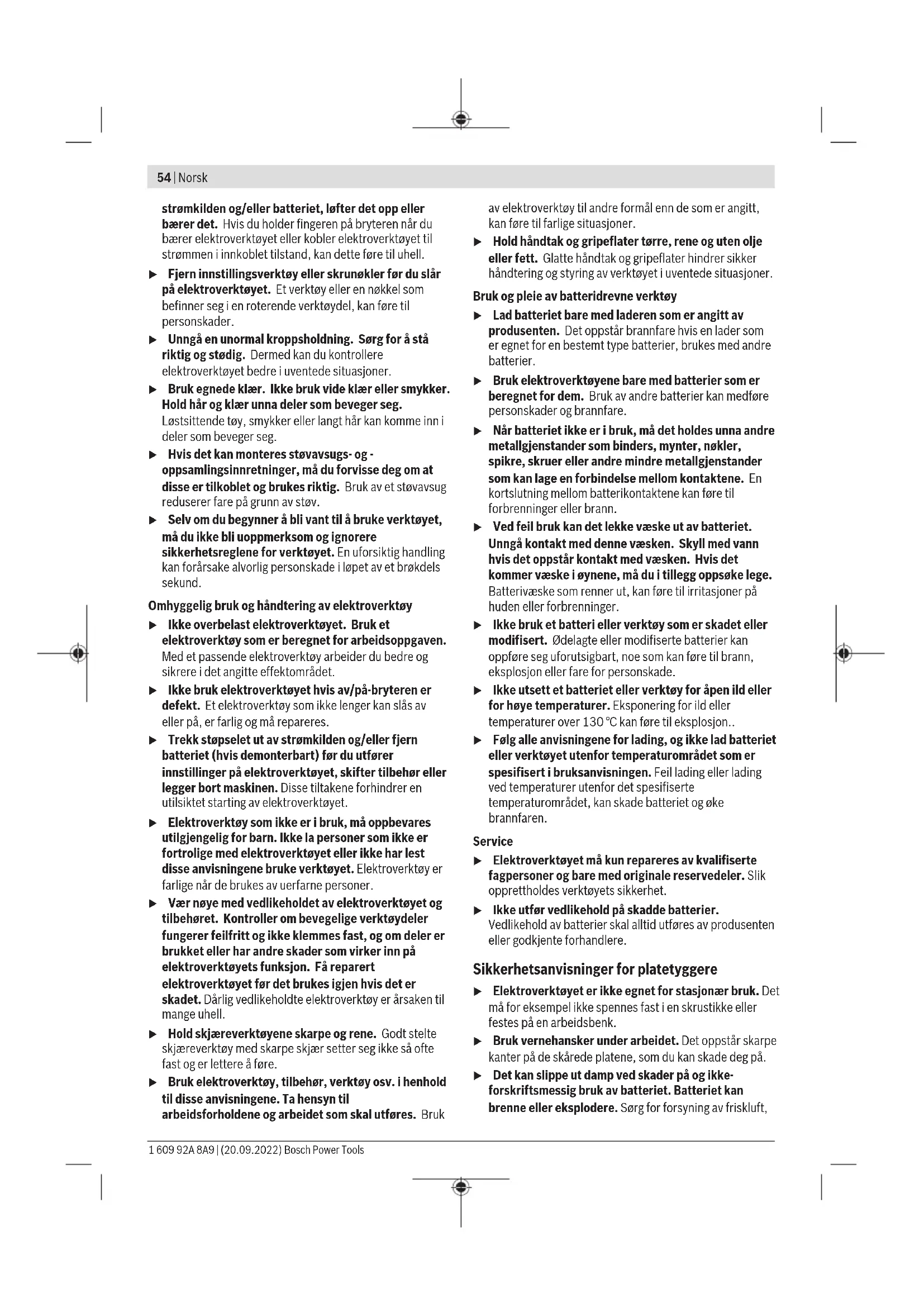

54 Norsk

stromkilden og/eller batteriet, lfter det opp ellberdet. Hvis du holder fingeren pa bryteren nar du baler elektroverktoyet ell kobler elektroverktoyet til strommen iinnkoblet tilstand, kan ditte fore til uhell.

Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erer en nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unnga en unormal kroppsholding. Sorg for a stå riktig og stødig. Demed kan du kontrollere elektronverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold har og klær unna deler som beveger seg. Løstsittende toy, smykker erler langt hare kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og -oppasmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begynner Å blivant til Å bruke verktøyet, ma du ikke bli uoppmerksom og ignorerere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i Iopet av et brødels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektroverktyet. Bruk et elektroverktoy som er beregnet for arbeidsoppgaven. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
- Ikke bruk elektronverktøyet hvis av/pa-bryteren er defekt. Et elektronverktøy som ikke lenger kan slas av ell er farlig og ma repareres.
Trekk stopselet ut av strmkillen og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehør erler legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ikke er i bruk, på OPPbevaresutilgengelig for barn. Ikke la personer som ikke erfortrolige med elektroverktoyet aller ikke har lestdisse anvisingene bruke verktoyet.Elektroverktoyerfarlige nár deBrukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehørt. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Färe reparert elektroverktøyet for det brukes igjen hvis det er skadet. Därelig vedlikeholdte elektroverktøy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere a føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk

av elektroverktoy til andre formal enn de som er angitt, kan fore til farlige situasjoner.

Hold handtak og gripeflater tøre, rene og uten olje eller fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktoy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstar brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medfrole personskader og brannfare.
När batteriet icibruk, ma det holds unna andermetallgjenstander som binders, mynter, nokler,spikre, skruer erer andre minred metallgjenstandersom kan lage en forbindelse mellom kontaktene.Enkortslutting mellom batterikkontaktene kan fere tilforbrenninger erer brann.
Ved feil bruk kan detlekke vaeske ut av batteriet. Unngåkontakt med这部分 væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske iøynene, ma du i tillegg oppsoke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri erller verktoy som er skadet eller modifisert. Odelagte eller modifiserte batterier kan oppfore seg uforutsigbart, noe som kan fore til brann, eksplosjon eller fare for persorskade.
- Ikke utsett et batteriet aller verktoy for apen ild aller for huye temperaturer. Ekspondering for ild aller temperaturer over 130^ kan fore til eksplosjon..
Falg alle anvisingene for lading, og seksle lad batteriet.
eller verktayet utenfor temperaturomraret som er
spesifisert i braupsanvisingen. Feil lading ellr lading
ved temperaturer utenfor det spesifiserte
temperaturomraret, kan skade batteriet og oke
brannfaren.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale resedeler. Slik opprettholdes verktoyets sikkerhet.
- Ikke utfor vedlikehold på skadde batterier.
Vedlikehold av batterier skal alltid utfores av produsenten eller godkjente forhandlere.

Batteriet mä违法犯罪. Det er fare for kortslutning.
Batteriet kan bil skadet av spisse gjenstander som spikre ell skrutrekkere erler pa grunn av ytre pavirkning. Resultat kan bil intern kortslutng, og det kan da komme royk fra batteriet, ell batteriet kan ta fyr, eksplodere erler bil overopphenet.
Batteriet mä bare brukes i Produkter fra produsenten. Kun sik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. ogsa mot langvarig sollys og ild, skitt, vann og

fuktighet. Det er fare for eksplosjon og kortslutning.

Produktbeskrivelse ogytelsesspesifikasjoner

Les sikkerhetsanvisingene og instruksene.

Se illustrasjonone i begynnelsen av bruksanvisningen.

Forskrltsmessig bruk

Elektroverktøyet er beregnet til kapping av plater uten deformering av materialet og er egnet for rette snitt, utskjæringer og smale kurver.

Illustrertekomponenter

Nummereringen av de illustrrente componentene gelder for bildet av elektroverktogyet pa illustrrasjonssiden.

(1) Batteri
(2) Utløsingsknapp for batteri
(3) Av/pa-bryter
(4) Skrue for matriseholder
(5) Handtak (isolert grepsflate)
(6) O-ring
(7)Matrisetholder
(8) Stempel
(9)Matrise
(10) Gummiring til fingerskruen
(11) Fingerskrue for matrise

a) Ilustriert aller beskrevet tilbehör inn:gär ikke i standard-leveransen. Det komplette tilbehoret finner du i vart tilbehörsprogram.

Tekniske data

Platetygger GNA 18V-16 E
Artikelnummer	3601 E29 6..
Nominell spenning V= 18

Platetygger GNA 18V-16 E

Slagtall ved tomgang n0 slag/min 1400
Maks. tykkelse på plate som skal skjæreres(B)	mm 1,6
Skjæreresbredde mm 5
Minste kurveradius mm 40
Vekt i samsvar med EPTA-Procedure 01:2014	kg 2,1-3,1
Anbefalt omgivelsestemperatur ved lading	°C 0 ... +35
Tillatt omgivelsestemperatur under drift(D) og ved lagring	°C -20 ... +50
Anbefalte batterier GBA 18V...	ProCORE18V...
Anbefalte ladere GAL 18...	GAX 18...
	GAL 36...

A) Malt ved 20-25 ^ C med batteri GBA 18V 4.0Ah og avhengig av batteriets ladeniva og elektroverktoyets driftstemperatur
B) gelder for stalplater intil 400N / mm
C) Avhengig av batteriet
D) Begrenset ytelse ved temperatur under 0^

Stoy-/vibrasjonsinformasjon

Stoyemisjon malt i henhold til EN 62841-2-8.

Vanlig A-styniva for elektroverktoyet: lydtrykkniva 87 dB(A); lydeffektniva 98 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Vibrasjon totalt a, (vektorsum av tre retninger) og usikkerhet K malt i henhold til EN 62841-2-8:

$$ a _ {n} = 4, 8 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Vibrasjonsnivæt og stoyemisjonen som er angitt i disse anvisingene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktøy. Verdiene egner seg ogsa til en forelpig estimering av vibrasjonsnivæt og stoyutslippet.

Angitt vibrasjonsniva og stoyutslipp representerer de hovedsakelige bruksomradsene til elektroverktoyet. Men hvis elektroverktoyet brakes til andre formal, med andre innsatsverktoy erutilstrekkelig vedlikehold, kan vibrasjonsnivaetog stoyutslippet avvike fra det som er angitt.Dette kan fore til en betydelig okning av vibrasjonsnivaetog stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsnivæt og stoyutslippet skal det ogsa tas hensyn til de tidene verktoyet er slatt av, ell er gär, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivæt og stoyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskytelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlpene.

56 | Norsk

Batteri

Bosch selger ogsa batteridrevne elektroverktoy uten batteri. Det er angitt pa emballasjen om et batteri folger med ditt elektroverktoy.

Lade batteriet

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For a sikre full effekt fra batteriet ma du lade det helt opp første gangs bruk.

Sette inn batteriet

Batteriet har to lasetrinn som skal hindre at batteriet faller ut hvis batteriutlserknappen trykkes inn utilsiktet. Sä lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.

Indikator for batteriladenivá

De gronne lysdiodene i batteriets ladeniväindikator viser batteriets ladeniva. Av sikkerhetsgrunner er det bare mulig à fā vist ladeniväet nár elektroverktøyet er stoppet.

Trykk pa knappen for indikatoren for batteriets ladeniva 念 aller for a se ladenivaet. Dette er mulig ogsa nar batteriet er tatt ut.

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivä er trykt inn, er batteriet defekt og mä skiftes ut.

Batterity GBA 18V...

Lysdiode Kapasitet

Lyser kontinuelerig 3 × gront 60-100%

Lyser kontinuierlig 2 × gront 30 - 60%

Lyser kontinuierlig 1 × gront 5-30%

Blinker 1 × gront 0-5%

Batterity ProCORE18V...

Lysdiode Kapasitet

Lyser kontinuierlig 5 × gront 80-100%

Lyser kontinuierlig 4× gront 60 - 80%

Lysdiode Kapasitet

Lyser kontinuierlig 3× gront 40 - 60%

Lyser kontinuierlig 2× gront 20-40%

Lyser kontinuierlig 1× gront 5 - 20%

Blinker 1 × gront 0-5%

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Batteriet mä oppbevares ved temperatur fra -20°C til 50 °C.

Rengjør ventilasjonsslissene pa batteriet regelmessig med en myk, ren og torr pensel.

En vesentlig kortere driftstid etter oppladingen er et tegn pa at batteriet er oppbrukt og ma skiftes ut.

Folg anvisinngene om kassering.

Bruk

Igangsetting

Inn-/utkobling

For a sla pa elektroverktoyet skyver du pa-/av-bryteren (3) forover, sik at i vises pa bryteren.

For a slá av elektroverktýet skyver du pá-/av-bryteren (3) bakover, slick at 0 vises pá bryteren.

Gjenstartbeskyttelse

Beskyttelsen mot ny innkbling forhindrer en kontrollert starting av elektroverktoyet etter avbrudd pa strømtilførselen.

For a sla pa igjen setter du av/pa-bryteren (3) i utkoblet stilling og slar pa elektroverktoyet pa nytt.

Mykstart

Den elektroniske mykstarten begrenser dreiemomentet när verktøyet slas pa og forlenger motorens levetid.

Skifte skjaereretning

For a skifte skjaereretning kan du dreie matriseholderen (7) itre posisjoner med avstand pa 90^ . Skjaereretning bakover (mot huset) er/DDke mulig.

For à drie matriseholderen (7) løsner du skruen (4) helt til du kan drie matriseholderen. Drei den 90^ til høyre eller venstre mot elektroverktøyets lengdeakse.

Pass pata skruen (4) griper inn i hullet pa matriseholderen (7).Stram skruen.

Arbeidshenvisninger

Ta alltid batteriet ut av elektroverktoyet for arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktyskifte osv.) og for transport og oppbevaring.

▶ Bruk vernehansker under arbeidet. Det oppstar skarpe kanter pa de skarede platene, som du kan skade deg pa.
Vær forsiktig med skjærrespon. Spon har skarpe spisser som kan skade deg.

Elektroverktøyet må kun fores inn mot arbeidsstykket iinnkoblet tilstand. Hold elektroverktøyet alltid loddrett mot platens overflate og kil det ikke fast.

Skjaeringen utfores nar stempelet beveger seg nedover. Forektroverktoyet jevt med lett trykk foroveriskjaereretningen.Hvis du trykker det for hardt forover,reduseres levetiden til innsatsverktoyet betraktelig,ogelektroverktoyet kan skades.

Elektroverktøyet arbeider roligere hvis det loftes litt opp ved skjaeringen. Hvis stempelet skulle klemme fast ved skjaering, ma du koble ut elektroverktøyet, smore stempelet og slakke platen. Ikke bruk makt, ellers kan stempel og matrise skades.

Max. platetykkelse som skjaeres

Den maksimale platetykkelsen d_max som kan skjaeres avhenger av fasthenen pa materialet som kal bearides.

Med elektroverktoyet kan det skjærés plater opp til følgende tykkelse:

Materiale Maks. fasthet		d_max(mm)
	(N/mm2)
Stål 400		1,6
	600	1,0
	800	0,7
Aluminium 200		2,0

Smoring/kjøling av stempelet

For a forlenge stempelets (8) levetid br du bruke et smoremiddel med god kjolefunksjon (f.eks. skjaereolje).

Pafor smoremiddel pa oversiden av platen lungs den planlagte skjarelinjen.

Skjaering etter oppriss eller med mal

Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen ikke er i samsvar med spesifikasjonene, reduseres slagtallet,ller elektroverktøyet slas av. Ved reduset slagtall gär ikke elektroverktøyet med fullt slagtall igjen for tillatt batteritemperatur er nadd. Ved automatisk utkobling slar du av elektroverktøyet, lar batteriet avkjoles og slar på elektroverktøyet igjen.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktoyet for arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktyskiffe osv.) og for transport og oppbevaring. Det er fare for skader hvis du trykker pa av/pa-bryteren ved en feiltagelse.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, for a kunne arbeide bra og sikkert.

Rengjør stempelet (8) og matrisen (9) hver 3. driftstime.

Skift stempelet og matrisen i god tid ved slitasje, for kun skarpe verktoy skjaer bra og skanerektroverktoyet.

Utskifting av matrisen

Skru fingerskruen (11) ut av matriseholderen (7). Ta ut matrisen (9).

Rengjør eventuelt matriseholderen (7). Sett en ny, godt smurt matrise (9) i matriseholderen. Pass da pa retningen til den flate sider.

Stram fingerskruen (11) med pāsatt gummiring (10) igjen.

Utskifting av stempelet

Losne skruen (4) til matriseholderen, og trekk matriseholderen (7) helt ut av huset.

Skyv stempelet (8) ut av festet pa sider, og trekk det ned og ut.

Skyv matriseholderen (7) forsiktig tilbake i huset over stempelet. Drei matriseholderen til en av de tre mulige posisjonene avhengig av onsket skjaereretning. Stram skruen (4) til matriseholderen godt.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resvedelene. Du finner ogsa sprengskisser og informasjon om resvedeler pa www.bosch-pt.com

Boschskundeveilederteamhjelper deg gjerne hvis du har sporsmalomvareprodukter og tilbehor.

De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan Transporteres pa veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttransport ell er spedisjon) ma det oppfylles spelsielle krav til emballasje og merking. Du ma konsultere en ekspert for farlig gods ved forberedelse av forsendselen. Send batterier kun hvis huset ici er skadet. Lim igjen de apne kontaktene og pakk batteriet sik at det ici beveger seg i emballasjen. Ta ogsa hensyn til viderefrende nasjonale forskrifter.

Deponering

Elektroverktoy, batterier, tilbehør og emballasje ma leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier违法犯罪 vanlig soppel!

Bare for landi EU:

Ifolge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomfaringen av dette i nasjonalt lovverk ma elektroverktoy som ikke longer kan brukes, og ifolge det europeiske direktivet 2006/66/EC ma defekte eller brakte oppladbare batterier / engangsbattery, sorteres og gjenvinnes pa en miljøvennlig mate. Ikke-forskriftsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helsinkier pa grunn av eventuelle farlige stoffer.

gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul gul

jI ly aig jI sGw jI ly aI ylo waiy J .sS (J) dssg aI ylo ly I yaa J g Gg Cws n ly qal y I yawu nn ooggl Og y S. dyg y I yol .ds aas Jw y aydy y I yol n 9 Cwq y qll u cy slgguo y jI oW y Ja .gW

wJyjL .siSi o laW 5J S iJ W J L jaiiio jc JsJl s wJ koo o yd Jy JgW jj g siu

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

g 1 jj1 g 1 j jw. jw o gws s w jw jg 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0g 0

Jl sUcbj g ssg jslq Jai dSsw slga cUy .Lai oIaw I.

JgW jLg o aai bwgglj y 5jU .djw

gksao s|j gaiu l jgws

Lgwhjgo j0o [59] 0sS J SsuJ Lio .Cunu .gwhaiu JLS Jo (59)

SjI SjI SLo dJ,0sW OJJy SLo dJg (59) .Sis GAsj I J Loaw SiJg Jo dS sigw

CwJnSsOgWgDdIgJyBjI jN SsOgSjL.SgWsiIyJyJy JI CJJ. .SgWgAio y BjIyCwI gJUwJl:OjUjIyOaIySgW gJUwJl:OjUjIyOaIySgW yJUwJl:OjUjIyOaIySgW yJUwJl:OjUjIy

sIgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJyIgSgJy
