BRUKSANVISNING GSC 7516 Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

Vedligeholdelse og service

Vedligeholdelse og rengaring

Overkniv (5) og underkniv (6) er ens, har hvver fire snitkanter og kan skiftes indbyrdes.

Overkniv (5) og underkniv (6)违法犯罪

Kundeservice og anvendelsesrådgivning

Les alle sikkerhetsanvisingene, instruksjonene, ilustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfere elektrisk stot, brann og/ eller alvorlige persorskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktoy" i advansiene menes nettdrevne (med ledning) elektroverktoy ell batteridrevne (uten ledning) elektroverktoy.

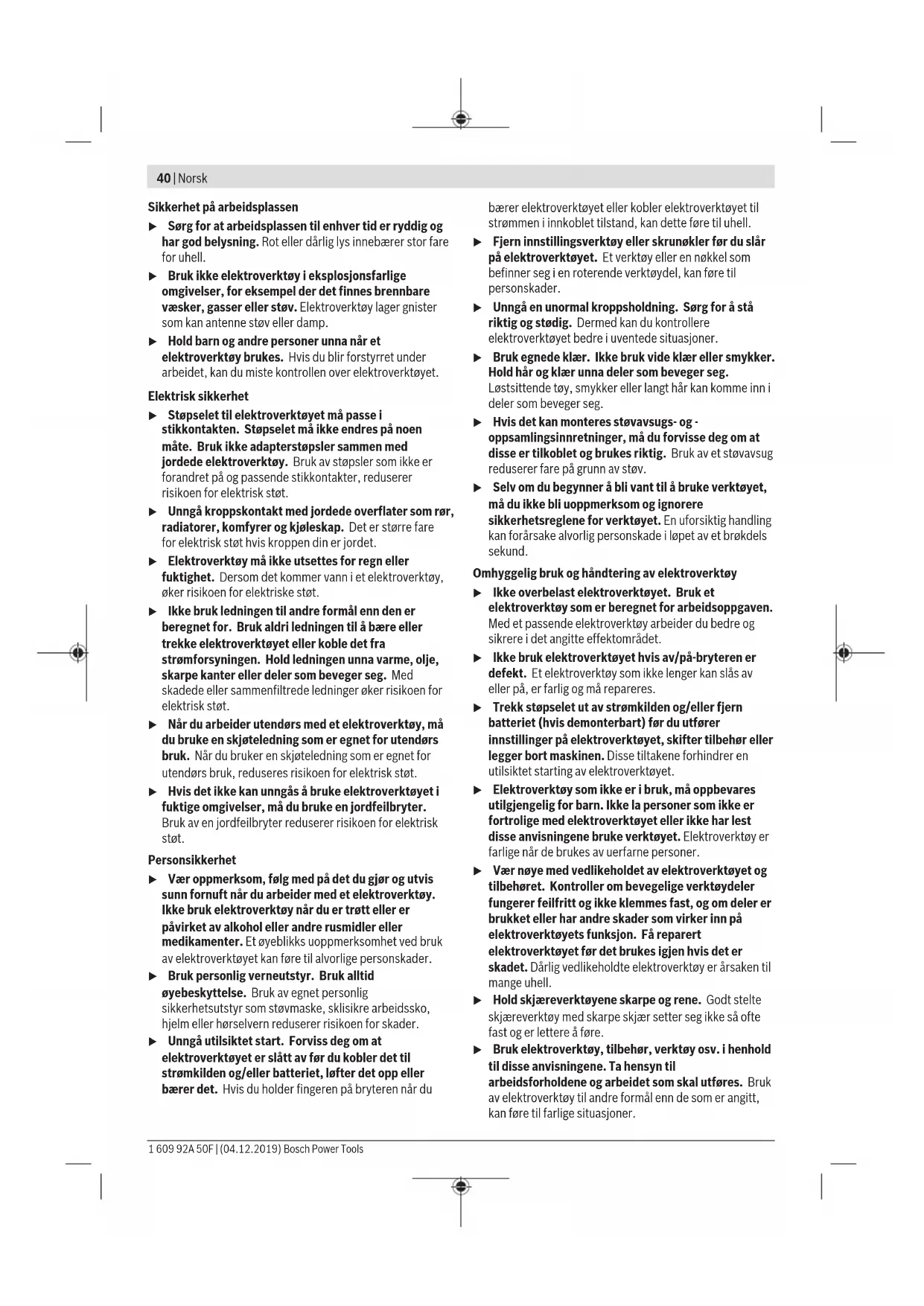

40|Norsk

Sikkerhet pa arbeidsplassen

Sarg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ell darlig lys innebaer er stor fare for uhell.
Bruk ici elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoy lager gnister som kan antennene stov erler damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

• Stopselet til elektroverktøyet magressive stikkontakten. Stopselet magressive endres på noen mæte. Bruk违法犯罪 adapterstopsler sammen med jordede elektroverktøy. Bruk av stopsler som违法犯罪 er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
  Unngk Kroppskontkt med jordee overflater som r, radiatorer, komfyer og kjoleskap. Det er stre fare for elektrisk stot hvis kroppen din er jordet.
  Elektroverktøy帽子 出記 utsettes for regn ell er fuktighet. Dersom det kommer vann i et elektroverktoy, oker risikoen for elektriske stot.
  Ikke bruk ledingen til andre formal enn den er beregnet for. Bruk aldri ledingen til a bareae ellre trekke elektroverktoyet ellere koble det fra strormforsyningen.Hold ledingen unna varme,olje, skarpe kanter eller deler som beveger seg.Med skadede ellere sammenfiltrde ledninger oker risikoen for elektrisk stot.
  Nar du arbeider utendors med et elektoverktoy, ma du bruke en skjoteledning som er egnet for utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektrisk stot.
  Hvis det/DD ke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikkebrukelektoverktoynár du ertrottller er pavirket av alkohol ellereusrisdlerer medikamente. Et oyebliks uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskytelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unnga utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strmkillen og/eller batteriet, Ifter det opp ell er det. Hvis du holder fingeren pa bryteren nar du

bærer elektroverktoyet ull kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fore til uhell.

Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erer en nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unnga en unormal kroppsholdning. Sorg for a stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klaer. Ikkebruik vide klaer ellmer smykker. Hold har og klaer unna deler som beveger seg. Lodsittende toy, smykker ellr langt har kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og -oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begyinner a blivant til a bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brkdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektronverktøyet. Bruk et elektronverktøy som er beregnet for arbeidsoppgaven. Med et passende elektronverktøy arbeider du bedre og sikrere i det angitte effektomradet.
- Ikke bruk elektroverktøyet hvis av/pa-bryteren er defekt. Et elektroverktøy som ikke longer kan slas av eller pa, er farlig og ma repareres.
Trekstopelet ut av strmksen og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehoreller legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktøy som ikke er i bruk, på oppbevares utilgengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisingene bruke verktøyet. Elektroverktøyet farlige nár de brukes av uerfarne.personer.
Vär nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyes funksjon. Fä reparert elektroverktøyet for det brukes igjen hvis det er skadet. Darlig vedlikeholdte elektroverktøy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg icike sa ofte fast og er lettere a fore.
Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn de som er angitt, kan fore til farlige sitausjoner.

Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale reserverdeler. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsanvisninger for platesakser

Elektroverktoyet er iciegnet for stasjonarbruk.Det ma for eksempel ici spennes fast i en skrustikke ell fer festes pa en arbeidsbenk.
Bruk aldri verktoyet uten at sponavviseren er montert. Kontroller at sponavviseren ikke er skadet eller boyd. Arbeid uten sponaviserrer med skadet sponaviserrmedforerefare for personskader.La en skadet sponaviserraks skiftes ut av et autorisert Bosch-serviceverksted.
Bruk vernehansker under arbeidet, og vær speielt oppmerksom pa strømkabelen. Pass pa at du ikke boyer skårede platedeler i retning kroppen eller strømkabelen. Det oppstär skarpe kanter pa de skårede platene, som du kan skade deg eller strømkabelen pa. Trykk eventuelt platedelene som boyer seg, bort fra kroppen eller strømkabelen. Bruk hansker.

Produktbeskrivelse ogytelssesspesifikasjoner

Les sikkerhetsanvisingene og instruksene.
Hvis ikke sikkerhetsanvisingene og
instruksene tas til følge, kan det oppsta
elektrisk støt, brann og/eller alvorlige
personskader.

Se illustrasjonone i begynnelsen av bruksanvisningen.

Forskiftsmessig bruk

Elektroverktoyet er beregnet til skjaering av metallplater uten spontap. Det er egnet til rette og buede snitt.

Illustrertekomponenter

Nummereringen av de illustrrente componentene gelder for bildet av elektroverktoyet pa illustrrasjonssiden.

(1) Pá-/av-bryter
(2) Sponawiser
(3) Handtak (isolert grepsflate)
(4) Festeskrue for overkniv
(5) Overkniv
(6) Underkniv
(7) Stillskrue for underkniv
(8) Festeskrue for underkniv

(9) Unbrakonokkel

Platesaks GSC 75-16
Artikkelnummer		3 601 E00 5..
Opptatt effekt W 750
Avgitt effekt W 400
Slagtall ved tomgang n0	min-1	5200
Slagtall, belastet min	-1	4000
Maks. tykkelse på plate som skal skjæreresA	mm 1,6
Minste kurveradius mm 35
Vekt i samsvar med EPTA-Procedure 01:2014	kg 1,7
Kapslingsgrad		☐/II

A) Gjelder for stalplater intil 400 N/mm
Angivelsene gelder for merkespenning [U] pa 230 V. Ved avwikende spening og pa utfarelser for besteme land kan disse angivelsene variere.

Stoy-/vibrasjonsinformasjon

Stoyemisjon malt i henhold til EN 62841-2-8.

Vanlig A-stynivareforelektroverktayet:lydtrykkniva

87 dB(A); lydeffektniva 98 dB(A). Usikkerhet K = 3 dB.

Brukhorselvern!

Vibrasjon totala (vektorsum av tre retninger) og usikkerhet K malt i henhold til EN 62841-2-8:

$$ a _ {1} = 5, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Vibrasjonsnivaet og stoyemisjonen som er angitt i disse anvisningene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktoy. Verdiene egner seg ogsa til en forelopig estimering av vibrasjonsnivaet og stoyutslippet.

Angitt vibrasjonsniva og stoyutslpp representerer de hovedsakeligebruksomradene til elektroverktoyet.Men hviselektroverktoyet brukes til andre formal, med andre innsatsverktoyllerutilstrekkeligvedlikehold,kan vibrasjonsnivaeog stoyutslippet avvike fra det som er angitt.Dette kan fore til en betydelig okning av vibrasjonsnivaeog stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsivaget og stuyutslippet skal det ogsa tas hensyn til de tidene verktoyet er slatt av, ellg ar men icke faktisk er i bruk. Dette kan redusere vibrasjonsivaget og stuyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskytellese av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

42 | Norsk

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden på stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan ogsaBrukes med 220 V.

Inn-/utkobling

For a sla pa elektroverktoyet skyver du pa-/av-bryteren (1) forover, sik at i vises pa bryteren.

For a lase av/pa-bryteren (1) trykker du i tillegg foran pa bryteren.

For a slá av elektroverktýet slipper du av/pa-bryteren (1).
Ved LAST av/pa-bryter trykker du Först bak på这部分 og slipper den.

Arbeidshenvisninger

Fare arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Elektroverktøyet er ikke egnet for stasjonær bruk. Det på for eksempel ikke spennes fast i en skrustikke eller festes på en arbeidsbenk.
Bruk vernehansker under arbeidet, og vær spesielt oppmerksom pa strm{kabelen.Pass pa at du ikke bøyer skarede platedeler i retning kroppen ell strm{kabelen.Det oppstár skarpe kanter pa de skarede platene,som du kan skade deg ell strm{kabelen pa Trykke eventuelt platedelene som bøyer seg,bort fra kroppen ell strm{kabelen.Bruk hansker.

Elektroverktøyet mag kun fores inn mot arbeidsstykkeinnkoblet tilstand.

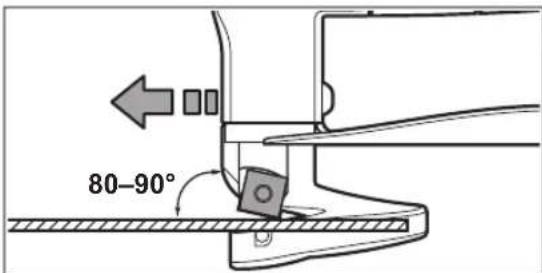

Hold elektronverktoyet i en vinkel pa 80^ til 90^ mot platen, og pass pa at det ikke star skratt mot siden.

For elektroverktoyet jevnt med lett trykk forover i sageretningen. Hvis du trykker det for hardt forover, reduseres levetiden til innsatsverktoyet betraktelig, og elektroverktoyet kan skades.

Ved skjaering av kurver ma du passe speielt pa at elektroverktoyet违法犯罪, fast pa sider og du ma kun arbeide med svak fremskyvning.

Max. platetykkelse som skal skjaeres

Den maksimale platetykkelsen d_max som kan skjaeres avhenger av fastheten pa materialet som kal bearides. Med elektroverktoyet kan det skjaeres plater opp til falgende tykkelse:

Materiale Maks. fasthet (N/mm2)		dmax(mm)
Stål 400		1,6
	600	1,2
	800	0,7
Aluminium 200		2,2

Stille inn knivavstanden a

Knivavstanden a (luftspalte mellom eggene) avhenger av platetykkelsen som skal bearbeides d_max

c_max Knivavstand a (mm) (mm)

0,3-0,60,10

0,8-1,20,25

1,3-1,60,30

Pä mykere aller seigere materialer mä knivavstanden a reduseres, og pâ harde aller sprø materialer må den økes. Løsne festeskruen (8) til underkniven. Still inn nødvendig knivavstand a med stillskruen (7). Overkniven (5) og underkniven (6) skal ikke berøre hverandre. Kontroller avstanden med en vanlig bladsøker. Stram festeskruen (8) til underkniven igjen med et tiltrekkingsmoment pa 4-6 Nm.

Service og vedlikehold

Vedlikehold og rengjering

Färe alle arbeider på elektroverktøyet utføres ma stöpselet trekkes ut av stikkontakten.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, fora kunne arbeide bra og sikkert.

Hvis det er nadvendig a skifte ut tilkoblingsledningen, ma dette gjores av Bosch aller godkjente Bosch-serviceverksteder, sik at det icke oppstar fare for sikkerheten.

Skifte kniver (se bilde A)

Overkniven (5) og underkniven (6) er like, har fire snittkanter hver og kan byttes ut med haverandre. Drei hhv. skift kniven i god tid, for kun skarpe innsatsverktoy skjaer bra og skaner elektroverktoyet. For a skifte overkniven (5) lssner du festeskruen (4), og fär a skifte underkniven (6) lssner du festeskruen (8). Drei kniven 90^ , ell er sett inn en ny kniv. Nar du setter inn underkniven (6), ma du passe p at den ligger inntil stillskruen (7).

Merknad: Drei kniven bare i retningen som vises pa bildet A,
eller sett inn den viste kniven i posisjonen som vises pa bildet. Med en galt innsatt kniv er et snitt违法犯罪

Stram festeskruen (4) for overkniven ell er festeskruen (8) for underkniven igjen med et tiltrekkingsmoment pa 4-6 Nm. Kontroller knivavstanden a som beskvet over. Overkniven (5) og underkniven (6) ma ikke etterslipes.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sparsmal om reparasjon og vedlikehold av produitet ditt og reservedelene. Du finner ogsa sprengskisser og informasjon om resvedeler pa www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne his du har sporsmal om vare Produkter og tilbehør.

Elektroverktoy, tilbehör og emballasje mä leveres inn til miljøvennlig gjenvinning.

Elektroverktoy mä违法犯罪 s i vanlig soppel!

Bare for landi EU:

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma gammelt elektroverktoy som ikke longer kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.
