GEBRUIKSAANWIJZING XAC1900 LINKSYS

Gebruikershandleiding

XAC1900

Inhoudsopgave

Productoverzicht

XAC1900....1

Wandbevestiging 3

Installatie van de EA-Serie-router

Waar kan ik meer hulp vinden?....4

Uw router installeren ....4

Verbinding maken met Linksys Smart Wi-Fi .....5

Verbinding maken met Linksys Smart Wi-Fi 5

Routerinstellingen wijzigen 5

Problemen oplossen

De installatie van uw router is niet gelukt . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Windows XP Service Pack-update....9

Melding "Uw internetkabel is niet aangesloten". 10

Melding "Geen toegang tot uw router" 10

Specifications

Linksys XAC1200....12

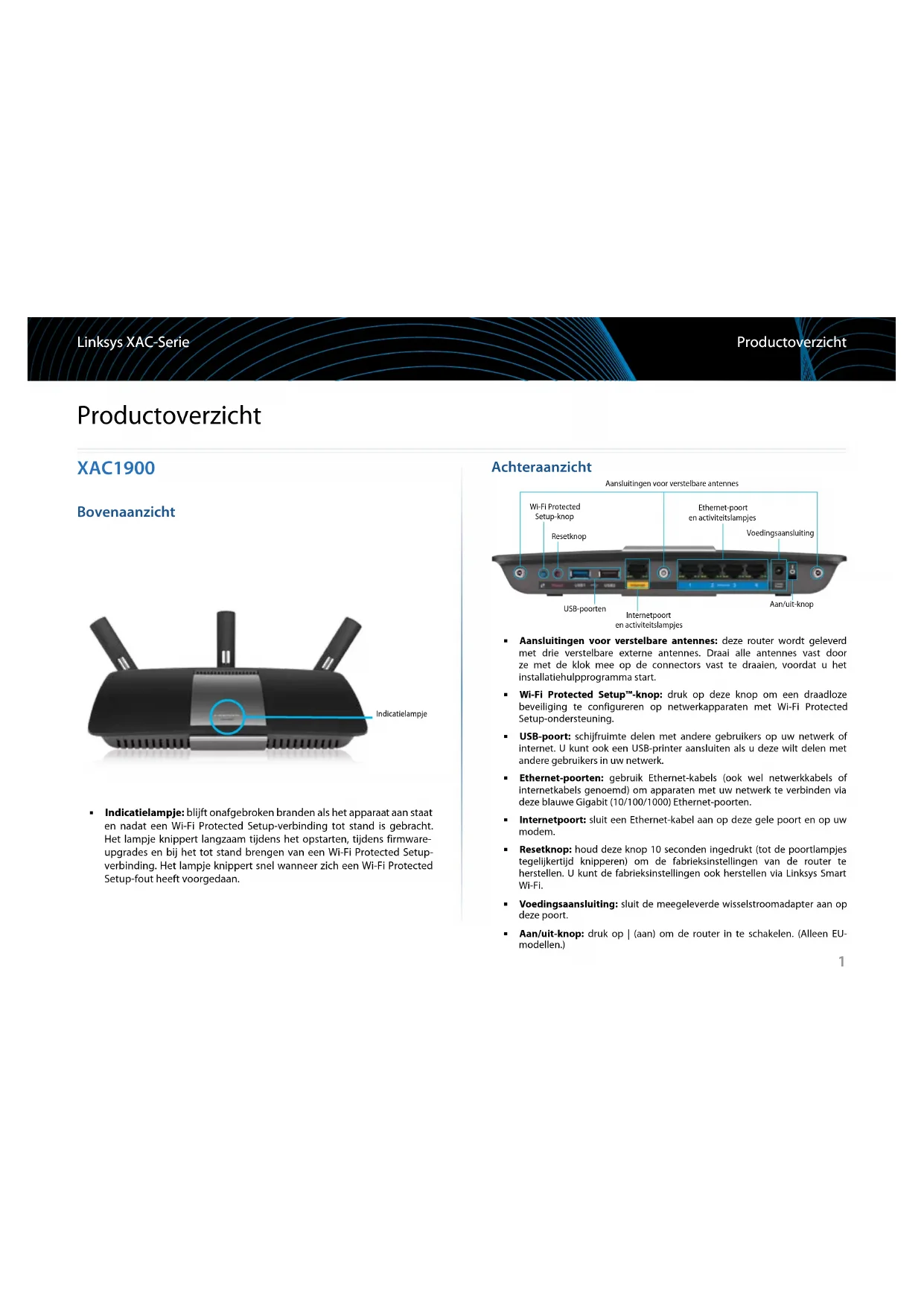

Productoverzicht

XAC1900

Bovenaanzicht

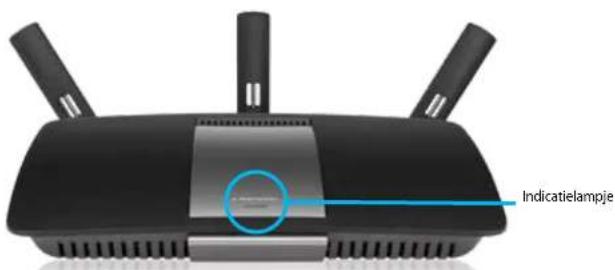

Indicatielampje

- Indicatielampje: blijft onafgebroken branden als het apparaat aan staat en nadat een Wi-Fi Protected Setup-verbinding tot stand is gebracht. Het lampje knippert langzaam tijdens het opstarten, tijdens firmware-upgrades en bij het tot stand brengen van een Wi-Fi Protected Setup-verbinding. Het lampje knippert snel wanneer zich een Wi-Fi Protected Setup-fout heeft voorgedaan.

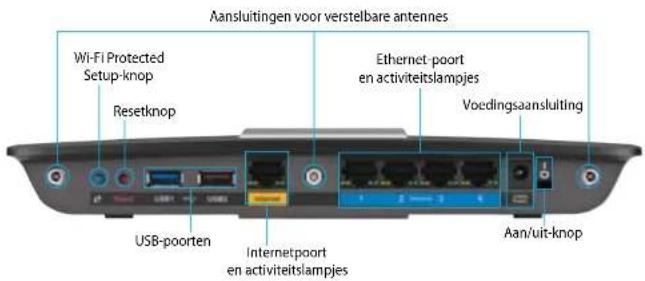

Achteraanzicht

Aansluitingen voor verstelbare antennes Wi-Fi Protected Setup-knop Resetknop Ethernet-poort en activiteitslampjes Voedingsaansluiting USB-poorten Internetpoot en activiteitslampjes Aan/uit-knop

• Aansluitingen voor verstelbare antennes: deze router wordt geleverd met drie verstelbare externe antennes. Draai alle antennes vast door ze met de klok mee op de connectors vast te draaien, voordat u het installatiehulpprogramma start.
• Wi-Fi Protected Setup™-knop: druk op deze knop om een draadloze beveiliging te configureren op netwerkapparaten met Wi-Fi Protected Setup-ondersteuning.
• USB-poort: schijfruimte delen met andere gebruikers op uw netwerk of internet. U kunt ook een USB-printer aansluiten als u deze wilt delen met andere gebruikers in uw netwerk.
• Ethernet-poorten: gebruik Ethernet-kabels (ook wel netwerkkabels of internetkabels genoemd) om apparaten met uw netwerk te verbinden via deze blauwe Gigabit (10/100/1000) Ethernet-poorten.
• Internetpoort: sluit een Ethernet-kabel aan op deze gele poort en op uw modem.
• Resetknop: houd deze knop 10 seconden ingedrukt (tot de poortlampjes tegelijkertijd knipperen) om de fabrieksinstellingen van de router te herstellen. U kunt de fabrieksinstellingen ook herstellen via Linksys Smart Wi-Fi.
• Voedingsaansluiting: sluit de meegeleverde wisselstroomadapter aan op deze poort.
• Aan/uit-knop: druk op | (aan) om de router in te schakelen. (Alleen EU-modellen.)

APM105 ADSL2+-modem in voedingsadapter

• Knippert groen: Het modem in de voedingsadapter is aan het opstarten en probeert een ADSL-verbinding tot stand te brengen.
• Brandt onafgebroken groen: ADSL is gesynchroniseerd met de internetprovider
• Knippert oranje: Fysiek probleem met de ADSL-verbinding (de telefoonkabel is bijvoorbeeld niet aangesloten op de wandaansluiting)

• DSL-poort: Maakt verbinding met de ADSL-lijn.
• Voedingsaansluiting Aansluiting voor voedingskabel

Resetknop:

• Opnieuw opstarten: 1 seconde ingedrukt houden en weer loslaten.
• Fabrieksinstellingen herstellen: 5 seconden ingedrukt houden en weer loslaten.

Wandbevestiging

De router is aan de onderkant voorzien van twee openingen voor wandmontage. De afstand tussen de openingen is 82 mm. U heeft twee schroeven nodig om de router te bevestigen.

Aanbevolen bevestigingsmaterialen 7-8 mm 1,5-2 mm 3-5 mm

OPMERKING

Linksys is niet verantwoordelijk voor eventuele schade die ontstaat als gevolg van incorrecte wandmontage.

Volg onderstaande instructies:

1. Bepaal waar u de router wilt monteren. De wand die u gebruikt moet glad, plat, droog en stevig zijn. Er moet tevens een stopcontact in de buurt zijn.
2. Gebruik het sjabloon op de volgende pagina om te bepalen waar u de twee gaten in de muur moet boren.
3. Draai de schroeven in de gaten en zorg ervoor dat de koppen 3 mm uitsteken.
4. Houd de router zo dat de wandmontage-openingen zich ter hoogte van de twee schroeven bevinden.
5. Beweeg de wandmontage-openingen over de schroeven en schuif de router naar beneden totdat de schroeven netjes in de wandmontage-openingen passen.

Sjabloon voor wandbevestiging

Print deze pagina op 100%.

Knip langs de stippellijn en houd het sjabloon tegen de muur zodat u zeker weet dat u de gaten op de juiste afstand van elkaar boort.

82 mm

Installatie van de EA-Serie-router

Waar kan ik meer hulp vinden?

Voor aanvullende informatie verwijzen wij u naar:

• Linksys.com/support (achtergrondinformatie, downloads, veelgestelde vragen, technische ondersteuning, live chat, forums)
• Linksys Smart Wi-Fi Help (maak verbinding met Linksys Smart Wi-Fi en klik vervolgens op Help boven in het scherm)

Uw router installeren

1. Sluit de antennes aan op de achterkant van uw router (zie afbeelding). Voor het beste resultaat moeten de antennes rechtop staan.
2. Sluit het modem in de voedingsadapter met de meegeleverde kabel aan op uw router (zie afbeelding).

1. Sluit de meegeleverde telefoonkabel en voedingskabel aan op het modem in de voedingsadapter. Sluit het modem aan op het stopcontact en sluit de telefoonkabel aan op de daarvoor bestemde wandaansluiting.

1. Wacht tot het aan/uit-lampje op de bovenkant van de router onafgebroken brandt.
2. Maak verbinding met het beveiligde draadloze netwerk dat vermeld staat in de snelstartgids die met uw XAC1900 is meegeleverd. (U kunt deze gegevens later wijzigen.) Selecteer de optie die ervoor zorgt dat later automatisch verbinding wordt gemaakt met dit netwerk. U heeft geen internettoegang voordat de installatie van de router is voltooid (zie stap 6).
3. Open een webbrowser om de installatie-instructies voor de Linksys Smart Wi-Fi Router te kunnen bekijken. Als u de installatie-instructies niet kunt zien, typ dan linksyssmartwifi.com in de adresbalk in.
4. Na de installatie volgt u de instructies op het scherm om uw Linksys Smart Wi-Fi-account in te stellen. Gebruik Linksys Smart Wi-Fi voor het instellen van uw router.
5. De naam en het wachtwoord van uw router wijzigen
   • Gasttoegang instellen
   • Ouderlijk toezicht configureren
   • Apparaten met uw netwerk verbinden
6. De snelheid van uw internetverbinding testen
7. De naam en het wachtwoord van uw router wijzigen
8. Gasttoegang instellen
9. Ouderlijk toezicht configureren
10. Apparaten met uw netwerk verbinden
11. De snelheid van uw internetverbinding testen

OPMERKING:

Linksys Smart Wi-Fi zal een bevestigingsmail sturen. Open deze e-mail van Linksys en klik op de link in het bericht.

Verbinding maken met Linksys Smart Wi-Fi

U kunt op elke computer met een internetverbinding Linksys Smart Wi-Fi gebruiken om uw router te configureren.

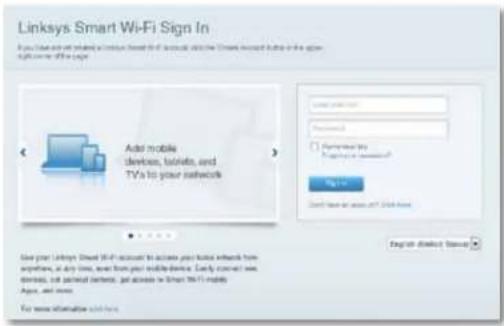

Linksys Smart Wi-Fi opent u als volgt:

1. Klik op uw bureaublad op het pictogram Linksys Smart Wi-Fi.

-OF-

Open een webbrowser en ga naar www.linksyssmartwifi.com.

1. Voer het e-mailadres en het wachtwoord in dat u al eerder heeft opgegeven en klik vervolgens op Sign in (Aanmelden).

Routerinstellingen wijzigen

Gebruik Linksys Smart Wi-Fi om de instellingen van uw router te wijzigen en om speciale functies zoals "Ouderlijk toezicht" en "Gasttoegang" in te stellen.

OPMERKING:

Voor extra hulp bij een menu klikt u bovenin het scherm op Help.

Routerinstellingen wijzigen:

1. Open Linksys Smart Wi-Fi en meld u aan op uw account.
2. Klik in het menu links op een optie:

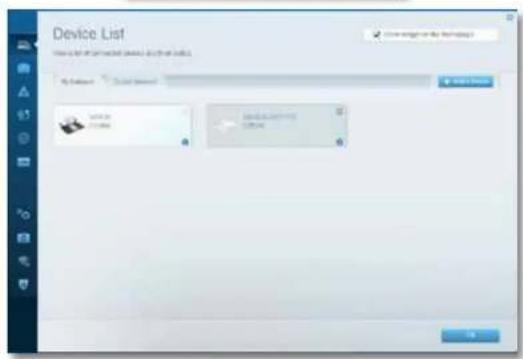

- Apparatenlijst: hierin kunt u alle netwerkapparaten die verbonden zijn met de router bekijken en beheren. U kunt de apparaten op uw hoofdnetwerk en op uw gastnetwerk bekijken, de verbinding verbreken of informatie over elk apparaat weergeven.

Installatie van de router

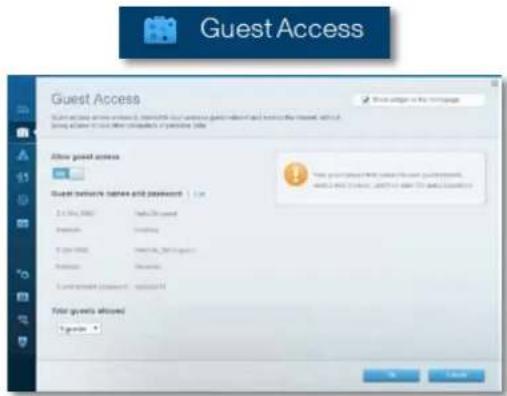

- Gasttoegang: geeft u de mogelijkheid om een netwerk in te stellen zodat gasten toegang tot internet krijgen, maar niet bij al uw bestanden kunnen komen.

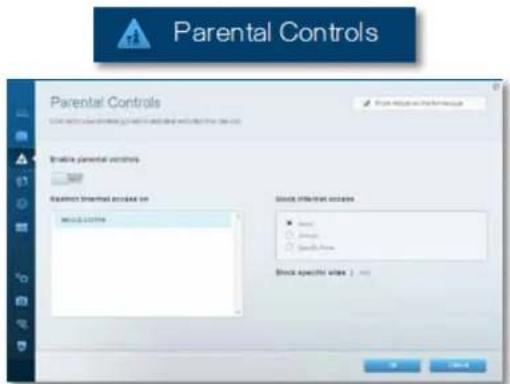

- Ouderlijk toezicht: hiermee kunt u websites blokkeren en toegang tot internet tot bepaalde tijden beperken.

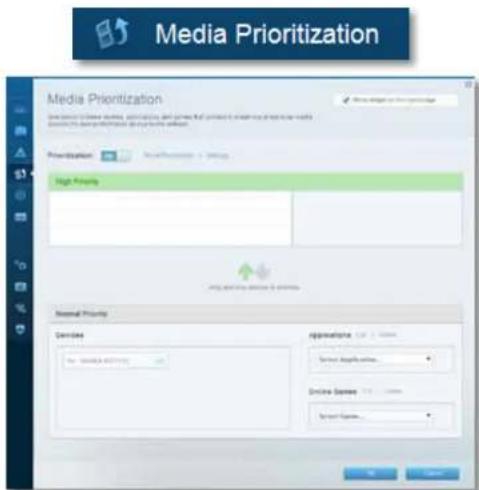

- Mediaprioritering: hiermee kunt u instellen welke apparaten en toepassingen de hoogste prioriteit hebben in uw netwerkverkeer.

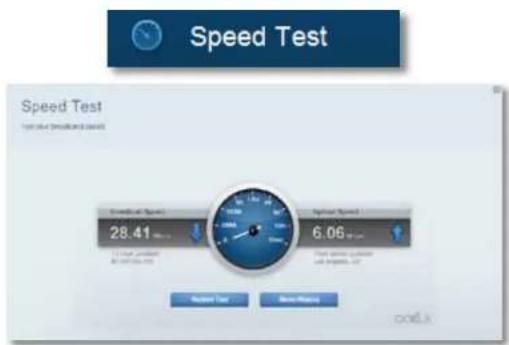

- Snelheidstest: hiermee kunt u de snelheid van de internetverbinding van uw netwerk testen.

Installatie van de router

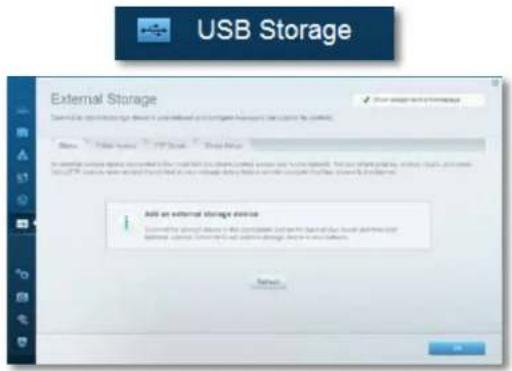

- USB-opslag: hiermee kunt u toegang krijgen tot een USB-schijf (niet meegeleverd) en bestandsdeling, een mediaserver en FTP-toegang instellen. (Alleen beschikbaar op routers met een USB-poort.)

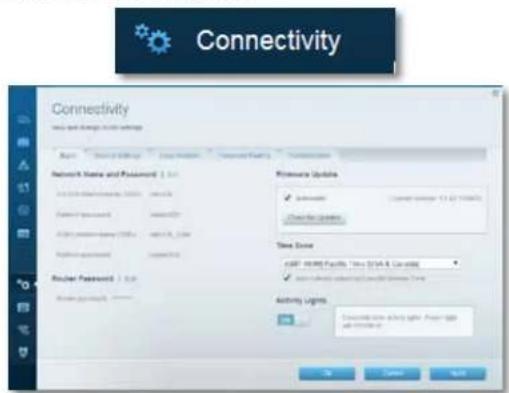

- Connectiviteit: hier kunt u basisinstellingen en geavanceerde netwerkinstellingen configureren.

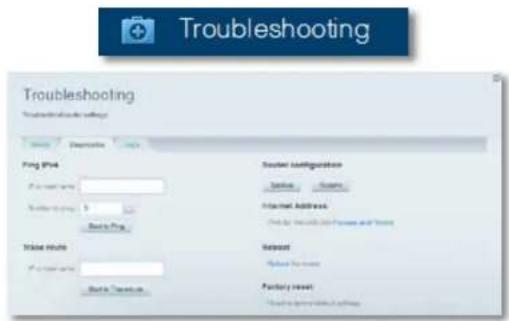

- Problemen oplossen: hier kunt u de oorzaak van problemen met uw router opsporen en de status van het netwerk controleren.

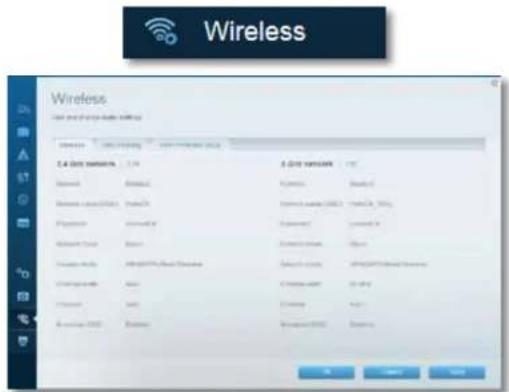

- Draadloos: hier kunt u het draadloze netwerk van uw router configureren. U kunt de beveiligingsmodus, het wachtwoord en MAC-filtering wijzigen en apparaten verbinden via Wi-Fi Protected Setup.

Wireless User and the network server: wireless 1.4 GHz network 3.4 GHz network Network Microsoft Microsoft Azure (Microsoft) Windows Microsoft Azure (Microsoft) Windows Windows Server Windows Server Internet Explorer Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server Windows Server Internet Explorer Windows Server

Linksys XAC-Serie

Installatie van de router

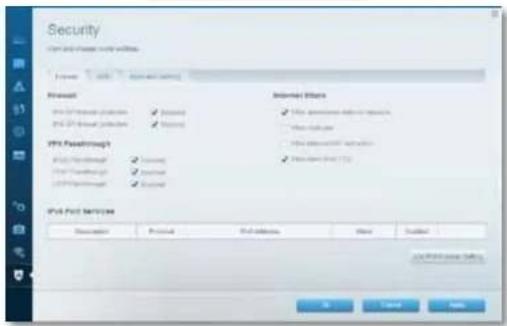

- Beveiliging: hiermee kunt u de WLAN-beveiliging van uw router configureren. U kunt de firewall en VPN instellen en specifieke instellingen bepalen voor toepassingen en games.

Dit hoofdstuk kan helpen bij het oplossen van algemene problemen met de installatie of de internetverbinding. Voor meer hulp kunt u terecht bij onze bekroonde klantenondersteuning via linksys.com/support.

De installatie van uw router is niet gelukt

U kunt de volgende dingen proberen als de installatie via Linksys Smart Wi-Fi niet volledig voltooid is:

Druk de resetknop op uw router in met een paperclip of een speldje totdat het lampje gaat knipperen (ongeveer 10 seconden). Installeer de router opnieuw.

USB + 1 2 Wi-Fi 3 4 Internet Internet

• Schakel tijdelijk de firewall van uw computer uit (u kunt hierover in de handleiding van uw beveiligingssoftware meer informatie vinden) en installeer de router opnieuw.
• Als u een andere computer tot uw beschikking heeft, gebruik deze dan om de router opnieuw te installeren.

Windows XP-servicepack bijwerken

Voor computers die draaien op Windows XP heeft u Service Pack 3 nodig om Linksys Smart Wi-Fi te kunnen gebruiken. Als u een oudere versie van het servicepack gebruikt, moet u versie 3 downloaden en installeren.

TIP Om tijdelijk verbinding te maken met het internet en het vereiste servicepack te downloaden kunt u de meegeleverde Ethernet-kabel gebruiken om uw computer rechtstreeks aan te sluiten op uw modem.

Servicepack 3 installeren:

1. Maak verbinding met de Microsoft Update-website (update.microsoft.com/windowsupdate).
2. Volg de instructies op de website of neem contact op met Microsoft als u meer hulp nodig heeft.
3. Installeer de router opnieuw als u servicepack 3 heeft gedownload en .geïnstalleerd.

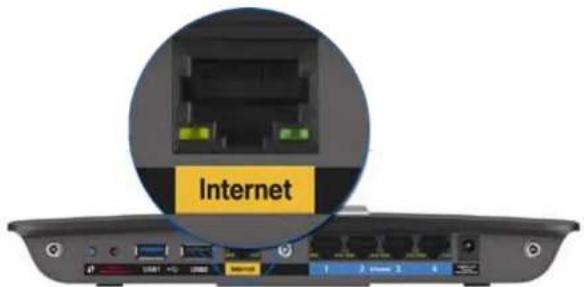

Melding: Uw internetkabel is niet aangesloten

Als u de melding "Uw internetkabel is niet aangesloten" krijgt als u uw router probeert te installeren, volg dan de volgende stappen.

Om het probleem op te lossen, probeert u het volgende:

1. Controleer of de Ethernet-kant van de kabel van het APM105 ADSL2+--modem in de voedingsadapter goed is aangesloten op de geel gemarkeerde internetpoort aan de achterkant van uw router.

Internet 1 2 3 4

Achteraanzicht van de router

Ethernet-kabel APM105 ADSL2+-modem in voedingsadapter

1. Controleer of uw APM105 ADSL2+-modem in de voedingsadapter van stroom wordt en is aangesloten op een DSL-telefoonkabel.
2. Installeer de router opnieuw.

Melding Geen toegang tot uw router

Als u geen toegang krijgt tot uw router omdat uw computer niet verbonden is met uw netwerk, volg dan de volgende stappen.

Om toegang te krijgen tot uw router moet u verbonden zijn met uw eigen netwerk. Als u momenteel draadloze internettoegang heeft, kan het probleem zijn dat u per ongeluk verbonden bent met een ander draadloos netwerk.

Om dit probleem op te lossen op een Windows-computer, dient u het volgende te doen:

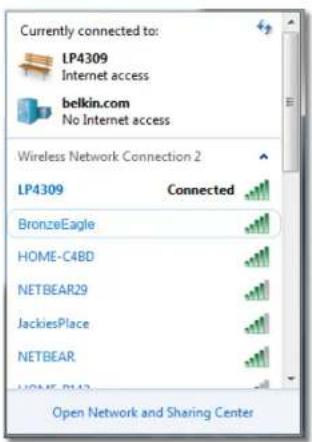

1. Klik in de statusbalk met uw rechtermuisknop op het pictogram voor draadloze netwerken. Het pictogram kan verschillen per Windowsversie. Onderstaande afbeelding geldt voor Windows 7.

1. Klik op "Open Network and Sharing Center: Netwerkcentrum openen). Er verschijnt een lijst met beschikbare netwerken.

Linksys XAC-Serie

Problemen oplossen

1. Klik op de naam van uw netwerk en vervolgens op Connect (Verbinden). In het onderstaande voorbeeld was de computer al verbonden met een ander draadloos netwerk, namelijk LP4309. De naam van het Linksys E-Serie-netwerk, BronzeEagle in dit voorbeeld, is geselecteerd.

1. Als u wordt gevraagd een netwerksleutel in te voeren, typ dan uw wachtwoord (beveiligingssleutel) in de daarvoor bestemde velden in en klik op Connect (Verbinden).

Uw computer zal verbinding maken met het netwerk en u zou nu toegang tot de router moeten hebben.

Om dit probleem op te lossen op een Mac, dient u het volgende te doen:

1. In de menubalk bovenin het scherm klikt u op het Wi-Fi-pictogram. Er verschijnt een lijst met beschikbare draadloze netwerken. Linksys Smart Wi-Fi geeft uw netwerk automatisch een naam.

In het onderstaande voorbeeld was de computer al verbonden met een ander draadloos netwerk, namelijk JimsRouter. De naam van het Linksys E-Serie-netwerk, BronzeEagle in dit voorbeeld, is geselecteerd.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle-guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Klik op de naam van het draadloze netwerk van uw Linksys E-Serie-router (BronzeEagle in het voorbeeld).

2. Voer het wachtwoord (beveiligingssleutel) van uw draadloze netwerk in het veld Password (Wachtwoord) en klik op OK.

Beschrijving Linksys Smart Wi-Fi-modem-router AC 1900

Modelnummer XAC1900

Snelheid switchpoort 10/100/1000 Mbps (Gigabit-Ethernet)

Radiofrequentie 2,4 GHz en 5 GHz

Aantal antennes 3 verstelbare externe antennes

Poorten Voeding, USB (2), Internet, Ethernet (1-4), R-SMA (3)

Knoppen Reset, Wi-Fi Protected Setup, Aan/uit (alleen EU-modellen)

Lampjes Bovenpaneel: Voeding

Achterpaneel: Internet, Ethernet (1-4)

UPnP Ondersteund

Beveiligingsfuncties WEP, WPA, WPA2, RADIUS

Beveiligingssleutel Tot 128-bits versleuteling

Ondersteunde

bestandssystemen FAT, NTFS en HFS+

ADSL-standaarden T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) voor Annex A, B, M, L

Ondersteunde browsers Internet Explorer 8 of hoger, Firefox 4 of hoger, Google Chrome 10 of hoger en Safari 4 of hoger

Omgevingsfactoren

Afmetingen	256 x 40 x 184 mm
Gewicht apparaat	534 g
Voeding 12 V, 3,5 A
Certificeringen	FCC, IC, CE, Wi-Fi a/b/g/n/draft ac, Windows 7, Windows 8, DLNA
Bedrijfstemperatuur	0 tot 40 °C
Opslagtemperatuur	-20 tot 60 °C
Bedrijfsvochtigheid	10 tot 80% relatieve vochtigheid,niet-condenserend
Opslagvochtigheid	5 tot 90%, niet-condenserend

OPMERKINGEN

Raadpleeg de bij uw router meegeleverde cd voor wettelijk verplichte informatie, garantie en veiligheidsvoorschriften of ga naar Linksys.com/support.

De specificaties kunnen zonder kennisgeving worden gewijzigd.

Maximale prestaties volgens de specificaties van de standaard IEEE 802.11. De werkelijke prestaties kunnen variëren. Dit geldt voor lagere capaciteit van het draadloze netwerk, de gegevensdoorvoersnelheid, het bereik en de dekking. De prestaties hangen af van talrijke factoren, omstandigheden en variabelen, waaronder de afstand tot het toegangspunt, het volume van het netwerkverkeer, bouwmaterialen en constructie, gebruikt besturingssysteem, mix van gebruikte draadloze producten, interferentie en andere ongunstige omstandigheden.

Licenties en kennisgevingen voor software van derden die gebruikt worden voor dit product kunt u hier vinden: http://support.linksys.com/en-us/license. Neem contact met ons op via http://support.linksys.com/en-us/gplcodecenter voor vragen m.b.t. GPL-broncode.

Ga naar linksys.com/support voor bekroonde technische ondersteuning

BELKIN, LINKSYS en veel andere productnamen en logo's zijn handelsmerken van de Belkin groep van bedrijven. Vermeide handelsmerken van derden zijn e gendom van hun respectieve eigenaars. © 2014 Balkin International, Inc. eryof diens dochterondernemingen. Alle rechten voorbehouden.
