NAUDOJIMO INSTRUKCIJA XAC1900 LINKSYS

• Gaminio apžvalga XAC1900 p. 1
• Tvirtinimas prie sienos 3 EA serijos maršrutizatoriaus nustatymas Kur pateikiama daugiau pagalbos p. 4
• Kaip prijungti maršrutizatorių p. 4
• Kaip prijungti prie „Linksys Smart Wi-Fi“ p. 5
• Kaip prijungti prie „Linksys Smart Wi-Fi“ 5 Kaip keisti maršrutizatoriaus nustatymus 5 Trikčių šalinimas Maršrutizatorius nustatytas nesėkmingai p. 9
• „Windows XP Service Pack“ naujinys p. 9
• Pranešimas apie neprijungtą interneto kabelį p. 10
• Pranešimas, jog nepavyko pasiekti maršrutizatoriaus p. 10
• Techniniai duomenys „Linksys XAC1900“ Turinys1 XAC serijos „Linksys“ prietaisas p. 12

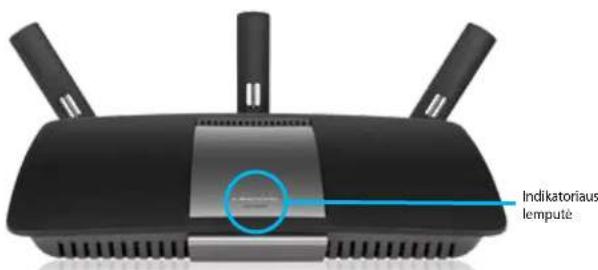

Gaminio apžvalga XAC serijos „Linksys“ prietaisas XAC1900 Vaizdas iš viršaus Indikatoriaus lemputė

• Indikatoriaus lemputė – šviečia nepertraukiamai, kai sėkmingai užmegztas „Wi-Fi Protected Setup“ ryšys. Lėtai mirksi, kol paleidžiama, atnaujinama mikroprograminė įranga ir „Wi-Fi Protected Setup“ ryšio užmezgimo metu. Įvykus „Wi-Fi Protected Setup“ klaidai, lemputė blyksi greitai. Vaizdas iš galo

• Reguliuojamos antenos jungtys– šis maršrutizatorius pristatomas kartu su trimis reguliuojamomis antenomis. Kiekvieną jų prisukite pagal laikrodžio rodyklę jungtyje, tada galite paleisti sąrankos priemonę.

• Mygtukas „Wi-Fi Protected Setup™“ – paspauskite šį mygtuką, kai norėsite paprastai sukonfigūruoti belaidžio ryšio saugumą tinklo prietaisuose, kuriuose įjungta „Wi-Fi“ apsaugota sąranka.

• USB prievadas – dalykitės disko vieta su kitais tinklo arba interneto naudotojais. Taip pat galite prijungti USB spausdintuvą ir dalytis juo tinkle.

• Eterneto prievadai– naudokite eterneto prievadus (taip pat vadinama tinklo ar interneto kabeliais), norėdami prijungti įrenginius prie tinklo per šiuos mėlynus gigabitų (10/100/1000) eterneto prievadus.

• Interneto prievadas–prijunkite eterneto laidą prie jo geltonos spalvos prievado ir modemo.

• Mygtukas „Nustatyti iš naujo“ – paspauskite ir palaikykite 10 sekundžių (kol tuo pat metu blyksi prievado lemputės) ir atkurkite maršrutizatoriaus gamyklines nuostatas. Be to, numatytąsias nuostatas galite atkurti naudodami „Linksys Smart Wi-Fi“.

• Maitinimo prievadas – prijunkite pridedamą kintamosios srovės laidą.

• Maitinimo mygtukas – paspauskite | (šviečia), kad įjungtumėte maršrutizatorių. (tik ES modeliuose.)

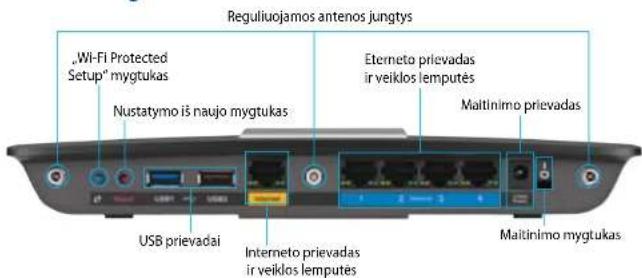

Gaminio apžvalga XAC serijos „Linksys“ prietaisas Gaminio apžvalga Reguliuojamos antenos jungtysUSB prievadai Interneto prievadas ir veiklos lemputėsEterneto prievadas ir veiklos lemputėsMaitinimo prievadas Nustatymo iš naujo mygtukasMaitinimo mygtukas„Wi-Fi Protected Setup“ mygtukas2 Gaminio apžvalga XAC serijos „Linksys“ prietaisas „APM105 ADSL2+ Power Modem“ Indikatoriaus lemputė:

• Mirksi žalia spalva: maitinimo modemas yra paleidžiamas ir užmezgamas ADSL ryšys.

• Šviečia žalia spalva: ADSL susinchronizuota su ISP.

• Mirksi geltona spalva: ADSL fizinio ryšio problema, pvz., telefono kabelis nėra prijungtas prie sieninio lizdo. Nustatymo iš naujo mygtukas:

• Pakartotinė pirminė įkeltis: paspauskite ir palaikykite vieną sekundę, paskui atleiskite.

• Atkurti numatytuosius nustatymus: paspauskite ir palaikykite penkias sekundes, paskui atleiskite.

• DSL prievadas: prijungiamas prie ADSL kabelio.

• Maitinimas: prijungiamas prie maitinimo kabelio.3 Gaminio apžvalga XAC serijos „Linksys“ prietaisas Tvirtinimas prie sienos Maršrutizatorius turi dvi prapjovas tvirtinimui prie sienos (savo apatiniame skyde). Atstumas tarp prapjovų yra 82 mm. Norint pritvirtinti maršrutizatorių, reikia dviejų sraigtų. Rekomenduojama tvirtinimo techninė įranga 3-5 mm 7-8 mm 1,5–2 mm PASTABA „Linksys“ neatsako už žalą, kuri buvo patirta nesaugiai pritvirtinus tvirtinimo prie sienos techninę įrangą. Vykdykite šias instrukcijas:

1. Pasirinkite, kur norite tvirtinti maršrutizatorių. Įsitikinkite, kad naudojama

siena yra lygi, plokščia, sausa ir tvirta. Be to, įsitikinkite, kad šalia tvirtinimo vietos yra elektros lizdas.

2. Naudodamiesi kitame puslapyje pateiktu šablonu, sienoje išgręžkite dvi

3. Įkiškite sraigtus – palikite kyšoti 3 mm galvučių.

4. Dėkite maršrutizatorių taip, kad tvirtinimo prie sienos angos lygiuotų su

5. Tvirtinimo prie sienos angas lygiuokite su sraigtais, stumkite

maršrutizatorių žemyn, kol sraigtai atsidurs angose. Tvirtinimo prie sienos šablonas Išspausdinkite šį puslapį 100 % dydžio. Nukirpkite palei brūkšninę liniją, paskui dėkite ant sienos, kad galėtumėte tiksliai išgręžti tarpus. 82 mm4 XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Kur pateikiama daugiau pagalbos Pagalbos galite rasti ne tik šiame naudotojo vadove, bet ir šiose vietose:

• Linksys.com/support (dokumentacija, atsisiuntimai, DUK, techninė pagalba, tiesioginiai pokalbiai, forumai)

• „Linksys Smart Wi-Fi“ pagalba (prisijunkite prie „Linksys Smart Wi-Fi“ ir spustelėkite „Pagalba“ ekrano viršuje) Kaip prijungti maršrutizatorių

Prijunkite antenas prie savo maršrutizatoriaus galo, kaip parodyta. Siekiant geriausių rezultatų, antenos turi būti nukreiptos į viršų.

Prijunkite maitinimo modemą prie maršrutizatoriaus tiekiamu perkirstu kabeliu, kaip parodyta.

Prijunkite tiekiamą telefono kabelį ir maitinimo laidą prie maitinimo modemo. Prijunkite maitinimo modemą ir telefono kabelį prie sieninio lizdo.

Palaukite, kol maitinimo lemputė ant maršrutizatoriaus viršutinio gaubto ims nepertraukiamai šviesti.

Prijunkite prie saugaus belaidžio tinklo, kurio pavadinimas nurodytas kartu su XAC1900 gautame Greito pasirengimo vadove. (Šią išsamią informaciją galite keisti vėliau.) Pasirinkite parinktį, kad ateityje būtų automatiškai prisijungiama prie šio tinklo. Kol nebaigsite maršrutizatoriaus sąrankos (žr. 6 veiksmą), neturėsite interneto prieigos.

Atidarykite žiniatinklio naršyklę, kad galėtumėte paleisti „Linksys Smart Wi-Fi“ maršrutizatoriaus nustatymo instrukcijas. Jeigu nematote sąrankos instrukcijų, į adreso juostą įveskite linksyssmartwifi.com.

Sąrankos pabaigoje vykdykite ekrane pateiktas instrukcijas ir nustatykite „Linksys Smart Wi-Fi“ paskyrą. Norėdami tvarkyti maršrutizatoriaus nuostatas, naudokite „Linksys Smart Wi-Fi“.

• pakeiskite maršrutizatoriaus pavadinimą ir slaptažodį;

• nustatykite svečio prieigą;

• sukonfigūruokite tėvų kontrolės valdiklius;

• prijunkite prietaisus prie tinklo;

• išbandykite interneto ryšio greitį. PASTABA: „Linksys Smart Wi-Fi“ atsiųs patvirtinimo el. laišką. Būtinai atidarykite iš „Linksys“ gautą el. laišką ir spustelėkite pateiktą nuorodą. EA serijos maršrutizatoriaus nustatymas Power12VDCPower12VDC Reset USB1 USB2Power12VDC5 XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas XAC serijos „Linksys“ prietaisas Kaip prijungti prie „Linksys Smart Wi-Fi“ Norėdami sukonfigūruoti maršrutizatorių iš bet kurio kompiuterio, turinčio interneto ryšį, naudokite „Linksys Smart Wi-Fi“. „Linksys Smart Wi-Fi“ atvėrimas:

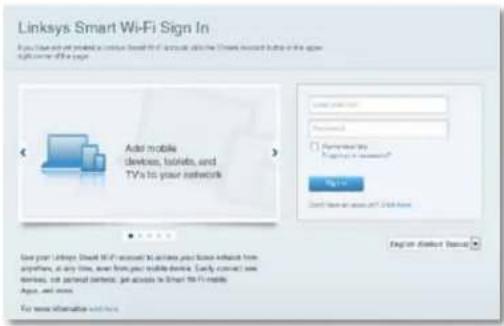

Spustelėkite darbalaukyje esančią piktogramą „Linksys Smart Wi-Fi“. – ARBA – Atverkite interneto naršyklę ir įjunkite www.linksyssmartwifi.com.

Įveskite anksčiau nustatytą el. pašto adresą ir slaptažodį, paskui spustelėkite „Prisijungti“. Kaip keisti maršrutizatoriaus nustatymus Norėdami pakeisti maršrutizatoriaus nustatymus ir nustatyti specialiąsias ypatybes, pvz., tėvų kontrolę ir svečio prieigą, naudokite „Linksys Smart Wi-Fi“. PASTABA. Norėdami gauti papildomos pagalbos dėl bet kurio meniu, ekrano viršuje spustelėkite Pagalba . Kaip keisti maršrutizatoriaus nustatymus:

Atidarykite „Linksys Smart Wi-Fi“ ir prisijunkite prie paskyros.

Meniu kairėje spustelėkite parinktį:

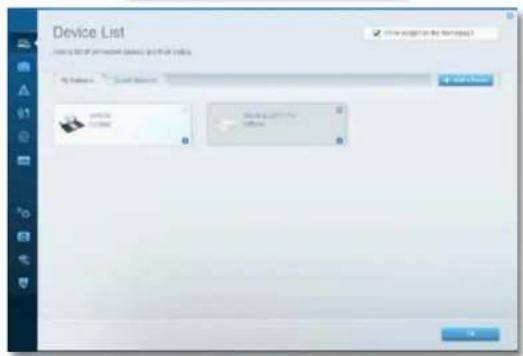

• Prietaisų sąrašas leidžia peržiūrėti ir valdyti visus prie maršrutizatoriaus prijungtus tinklo prietaisus. Galite peržiūrėti pagrindiniame ir svečio tinkluose esančius prietaisus, juos atjungti arba peržiūrėti informaciją apie kiekvieną prietaisą.6 XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas XAC serijos „Linksys“ prietaisas

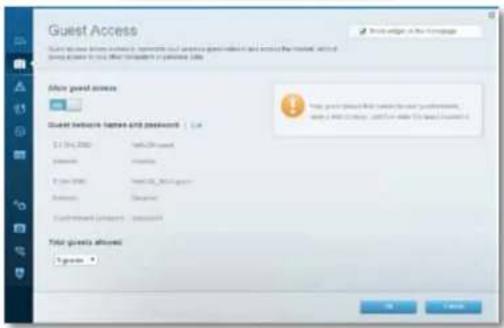

• Svečio prieiga suteikia galimybę sukonfigūruoti tinklą, kad svečiai galėtų naudotis internetu, tačiau ne visais tinklo ištekliais.

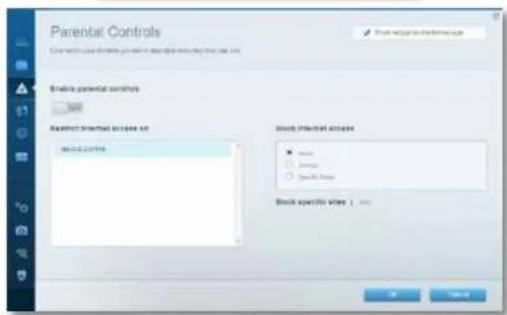

• Tėvų kontrolė leidžia blokuoti žiniatinklio svetaines ir nustatyti interneto prieigos kartus.

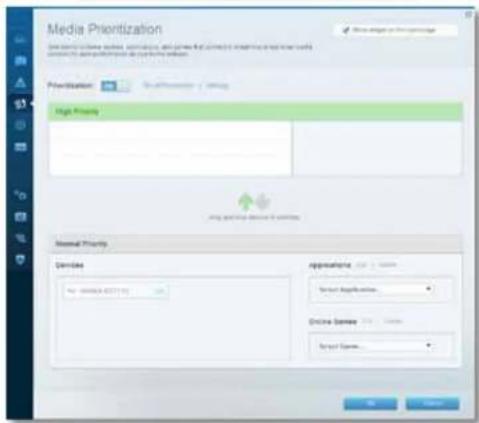

• Medijos prioritizacija leidžia nustatyti, kurie prietaisai ir programos jūsų tinklo sraute turi prioritetą.

• Greičio bandymas leidžia patikrinti tinklo interneto ryšio greitį.7 XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas XAC serijos „Linksys“ prietaisas

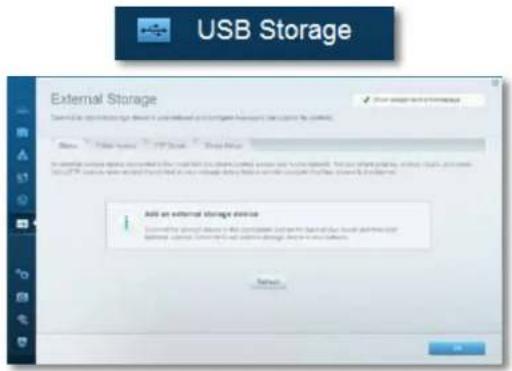

• USB atmintis leidžia pasiekti prijungtą USB diską (nepridedamas) ir nustatyti failų bendrinimą, medijos serverį ir FTP prieigą. (Prieinama tik maršrutizatoriuose su USB prievadais.)

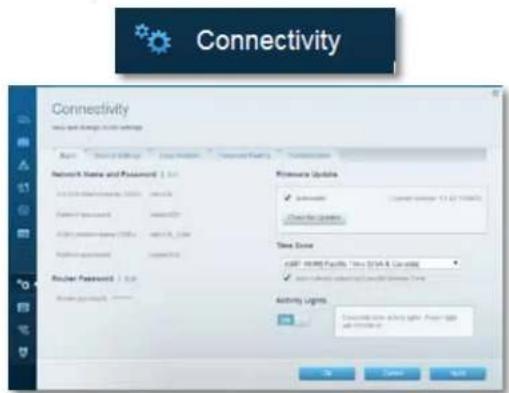

• Jungiamumas leidžia sukonfigūruoti pagrindinius ir išplėstinius tinklo nustatymus.

• Trikčių šalinimas leidžia nustatyti maršrutizatoriaus problemas ir patikrinti tinklo būseną.

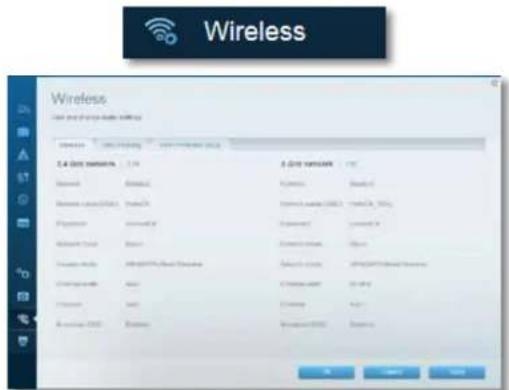

• Belaidis ryšys leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio tinklą. Galite pakeisti saugos režimą, slaptažodį, MAC filtravimą ir prijungti prietaisus naudojant „Wi-Fi Protected Setup“.8 XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas XAC serijos „Linksys“ prietaisas

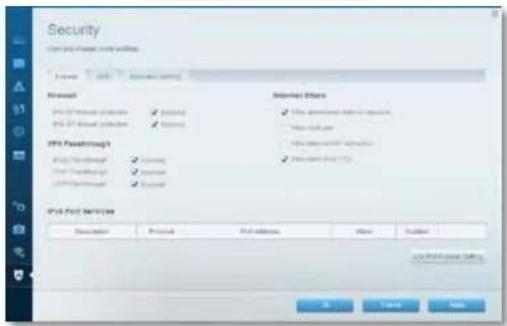

• Sauga leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio saugą. Galite nustatyti ugniasienę, VPN nustatymus ir atlikti pasirinktinius programų ir žaidimų nustatymus.9 XAC serijos „Linksys“ prietaisas

Trikčių šalinimas XAC serijos „Linksys“ prietaisas

Šis skyrius gali padėti sprendžiant bendrąsias sąrankos problemas ir jungiantis prie interneto. Daugiau pagalbos rasite mūsų apdovanojimą laimėjusiame klientų palaikymo skyriuje adresu linksys.com/support. Maršrutizatorius nustatytas nesėkmingai Jei „Linksys Smart Wi-Fi“ neatlieka sąrankos, išmėginkite šiuos veiksmus: sąvaržėle ar smeigtuku paspauskite ir palaikykite mygtuką „Nustatyti iš naujo“, kol pradės blyksėti šviesos diosas (maždaug 10 sekundžių). Vėl prijunkite maršrutizatorių.

• Laikinai išjunkite kompiuterio ugniasienę (žr. saugos programinės įrangos instrukcijas, kur pateikiama pagalbos) ir vėl prijunkite maršrutizatorių.

• Jei turite kitą kompiuterį, naudokite tą kompiuterį ir vėl prijunkite maršrutizatorių. „Windows XP Service Pack“ naujinys „Windows XP“ kompiuteriuose reikalingas „Linksys Smart Wi-Fi“ paketas „Service Pack 3“. Jei šiuo metu įdiegtas „Service Pack“ yra senesnis nei 3 versija, turite atsisiųsti ir įdiegti „Service Pack 3“. PATARIMAS Norėdami laikinai prisijungti prie interneto ir atsisiųsti reikalingą „Service Pack“, galite naudoti pridedamą eterneto kabelį ir kompiuterį tiesiogiai prijungti prie modemo. „Service Pack 3“ įdiegimas:

Prisijunkite prie „Microsoft Update“ žiniatinklio svetainės (update. microsoft.com/windowsupdate).

Vykdykite žiniatinklio svetainėje pateiktas instrukcijas arba susisiekite su „Microsoft“, jei reikia papildomos pagalbos.

Kai atsisiųsite ir įdiegti „Service Pack 3“, vėl įdiekite maršrutizatorių. Trikčių šalinimas10 XAC serijos „Linksys“ prietaisas

Trikčių šalinimas XAC serijos „Linksys“ prietaisas Pranešimas apie neprijungtą interneto kabelį Jei rodomas pranešimas „Jūsų interneto kabelis neprijungtas“, mėginant nustatyti maršrutizatorių, atlikite šiuos trikčių šalinimo veiksmus. Norėdami ištaisyti problemą, pamėginkite:

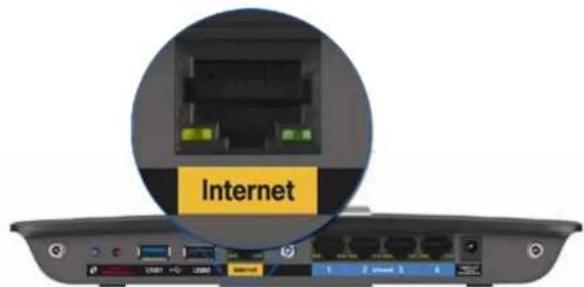

Įsitikinkite, kad „APM105 ADSL2+ Power Modem“ perskirto kabelio eterneto galiukas yra tinkamai prijungtas prie maršrutizatoriaus gale esančio geltono interneto prievado.

Įsitikinkite, kad „APM105 ADSL2+ Power Modem“ yra prijungtas prie maitinimo ir DSL telefono linijos.

Vėl prijunkite maršrutizatorių. Pranešimas, jog nepavyko pasiekti maršrutizatoriaus Jei nepavyko pasiekti maršrutizatoriaus, kadangi kompiuteris neprijungtas prie tinklo, atlikite šiuos trikčių šalinimo veiksmus. Norėdami pasiekti maršrutizatorių, turite prisijungti prie tinklo. Jei šiuo metu turite belaidę interneto prieigą, gali būti, kad atsitiktinai prisijungėte prie kito belaidžio tinklo. Norėdami pašalinti problemą „Windows“ kompiuteriuose, atlikite šiuos veiksmus:

Darbalaukyje „Windows“ dešiniu pelės klavišu spustelėkite belaidžio tinklo piktogramą, esančią sistemoje. Piktograma gali skirtis, atsižvelgiant į „Windows“ versiją. „Windows 7“ yra pavaizduota toliau.

Spustelėkite „Atidaryti Tinklo arba bendrinimo centrą“. Bus parodytas galimų tinklų sąrašas. Maršrutizatoriaus vaizdas iš galo „APM105 ADSL2+ Power Modem“ eterneto kabelis11 XAC serijos „Linksys“ prietaisas

Trikčių šalinimas XAC serijos „Linksys“ prietaisas

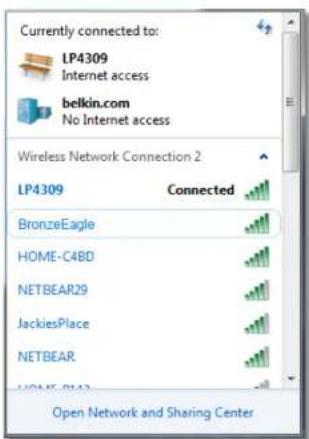

Spustelėkite tinklo pavadinimą, paskui – Prisijungti. Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto „LP4309“. „Linksys“ E serijos tinklo pavadinimas „BronzeEagle“ šiame pavyzdyje yra rodomas pasirinktas.

Paraginus įvesti tinklo kodą, įveskite slaptažodį (saugos kodą) į laukelius ir spustelėkite Prisijungti. Kompiuteris jungsis prie tinklo ir jūs galėsite pasiekti maršrutizatorių. Norėdami pašalinti problemą „Mac“ kompiuteriuose, atlikite šiuos veiksmus:

Meniu juostoje, esančioje ekrano viršuje, spustelėkite „Wi-Fi“ piktogramą. Bus parodytas belaidžių tinklų sąrašas. „Linksys Smart Wi-Fi“ automatiškai priskyrė tinklui pavadinimą. Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto „JimsRouter“. „Linksys“ E serijos tinklo pavadinimas „BronzeEagle“ šiame pavyzdyje yra rodomas pasirinktas.

Spustelėkite „Linksys“ E serijos maršrutizatoriaus belaidžio tinklo pavadinimą („BronzeEagle“ pavyzdyje).

Įveskite belaidžio ryšio tinklo slaptažodį (saugos kodą) į laukelį „Slaptažodis“ ir spustelėkite „Gerai“.12 XAC serijos „Linksys“ prietaisas

Techniniai duomenys XAC serijos „Linksys“ prietaisas

Linksys XAC1900 Modelio pavadinimas „Linksys XAC1900“ Aprašymas „Linksys Smart Wi-Fi“ modemo maršrutizatorius AC1900 Modelio numeris XAC1900 Perjungimo prievado greitis 10 / 100 / 1 000 Mbps (gigabitų eternetas) Radijo dažnis 2,4 GHz ir 5 GHz Antenų skaičius 3 išorinės antenos Prievadai maitinimo, USB (2), interneto, eterneto (1-4), R-SMA (3) Mygtukai nustatymo iš naujo, „Wi-Fi Protected Setup“, maitinimo (tik ES modeliuose) Šviesos diodai priekinis skydelis: maitinimas Galinis skydelis: internetas, eternetas (1–4) UPnP palaikoma Saugos funkcijos WEP, WPA, WPA2, RADIUS Saugos kodo bitai iki 128 bitų šifravimas Failų sistemos palaikymas FAT, NTFS ir HFS+ ADSL standartai T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+), skirti A, B, M, L priedui Naršyklės palaikymas „Internet Explorer 8“ ar aukštesnė, „Firefox 4“ ar aukštesnė, „Google Chrome 10“ ar aukštesnė ir „Safari 4“ ar aukštesnė Aplinkos Matmenys 10,8 x 1,58 x 7,25 col. (256 x 40 x 184 mm) Įrenginio svoris 18,84 unc. (534 g) Maitinimas 12 V, 3,5A Sertikatai CE, „Wi-Fi“ a/b/g/n/draft ac, „Windows 7“, „Windows 8“, DLNA Veikimo temperatūra 32–104 °F (0–40 °C) Laikymo temperatūra –4–104 °F (–20–60 °C) Veikimo drėgnis 10–80 % santykinis drėgnis, nesikondensuojantis Laikymo drėgnis 5–90 % nesikondensuojantis PASTABOS Norėdami sužinoti reikalavimus, garantines sąlygas ir saugos informaciją, žr. kartu su maršrutizatoriumi gautą kompaktinį diską arba apsilankykite adresu Linksys.com/support. Techniniai duomenys gali būti keičiami iš anksto nepranešus. Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistemą, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas. Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti čia: http://support.linksys.com/en-us/license. Susisiekite su http://support.linksys.com/en-us/gplcodecenter, jei turite klausimų arba GPL šaltinio kodo užklausų. Techniniai duomenysApsilankykite linksys.com/support ir gaukite apdovanojimą laimėjusią techninę pagalbą. „BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra jų atitinkamų savininkų nuosavybė.© 2014 m. „Belkin International, Inc.“ ir (arba) jos filialai. Visos teisės saugomos. LNKPG-00138 Rev. A00XAC1900 Lietotāja rokasgrāmatai "Linksys" XAC sērija Satura rādītājs
