LIETOŠANAS INSTRUKCIJA XAC1900 LINKSYS

• Pārskats par izstrādājumu XAC1900 p. 1
• Piestiprināšana pie sienas 3 Jūsu EA sērijas maršrutētāja iestatīšana Kur atrast papildu palīdzību p. 4
• Kā instalēt jūsu maršrutētāju p. 4
• Kā pieslēgties "Linksys Smart Wi-Fi" p. 5
• Kā pieslēgties "Linksys Smart Wi-Fi" 5 Kā mainīt maršrutētāja iestatījumus 5 Problēmrisinājumi Jūsu maršrutētāju iestatīt neizdevās p. 9
• Windows XP Servisa pakotnes atjauninājums p. 9
• Ziņojums, ka Internet tīkla kabelis nav pieslēgts p. 10
• Ziņojums, ka nav piekļuves maršrutētājam p. 10
• Specikācijas "Linksys" XAC1900 Satura rādītājs1 "Linksys" XAC sērija p. 12

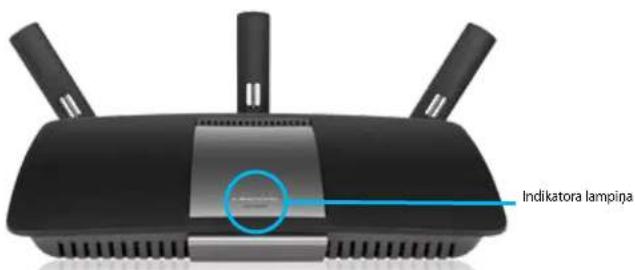

Pārskats par izstrādājumu "Linksys" XAC sērija XAC1900 Skats no augšas Indikatora lampiņa

• Indikatora lampiņa—Nemainīgi zaļa, kad ieslēgts, pēc veiksmīga "Wi - Fi Protected Setup" (bezvadu tīkla aizsargātā iestatīšana) pieslēguma izveidošanas. Mirgo lēnām, kamēr notiek sāknēšana, programmatūras atjaunināšanas laikā, un “Wi - Fi Protected Setup” (bezvadu tīkla aizsargāto uzstādījumu) savienojuma laikā. Mirgo ātri, ja rodas bezvadu tīkla aizsargāto uzstādījumu WiFi Protected Setup kļūda. Skats no aizmugures

• Regulējami antenas savienotāji—Šis maršrutētājs tiek piegādāts ar trim regulējamām, ārējām antenām. Ieskrūvējiet katru pulksteņa rādītāja kustības virzienā uz savienotāja, pirms palaist lietotni Setup Utility (Iestātīšanas lietotne).

• "Wi-Fi Protected Setup™" (bezvadu tīkla aizsargātā iestatīšana) poga— Nospiediet šo pogu, lai konfigurētu bezvadu sakaru drošību tīkla ierīcēs, kuras spēj darboties Wi-Fi Protected Setup režīmā.

• USB pieslēgvietas—Koplietojiet diska atmiņu ar citiem lietotājiem jūsu tīklā vai internetā. Jūs varat pieslēgt arī USB drukas iekārtu un koplietot to visā jūsu tīklā.

• Ethernet pieslēgvietas—Savienojiet Ethernet tīkla kabeļus (saukti arī par tīkla kabeļiem) ar šīm Gigabit (10/100/1000) pieslēgvietām, kas marķētas zilā krāsā, un ar Ethernet tīkla vadu ierīcēm jūsu tīklā.

• Interneta pieslēgvieta—Pievienojiet Ethernet kabeli šim dzeltenajam portam un jūsu modemam.

• Atiestates poga—Nospiediet un turiet nospiestu 10 sekundes (līdz porta gaismas mirgo vienlaicīgi), lai atiestatītu maršrutētāju uz rūpnīcas noklusējuma iestatījumiem. Jūs varat arī atiestatīt noklusējuma iestatījumus, izmantojot Linksys Smart Wi-Fi.

• Barošanas pieslēgvieta—Pievienojiet komplektā iekļauto maiņstrāvas adapteri.

• Barošanas ieslēgšanas poga — Lai ieslēgtu maršrutētāju, nospiediet pogu stāvoklī | (ieslēgts). (tikai ES modeļiem)

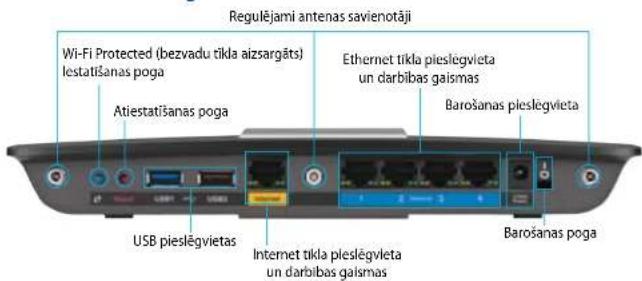

Pārskats par izstrādājumu "Linksys" XAC sērija Pārskats par izstrādājumu Regulējami antenas savienotājiUSB pieslēgvietas Internet tīkla pieslēgvieta un darbības gaismasEthernet tīkla pieslēgvieta un darbības gaismasBarošanas pieslēgvieta Atiestatīšanas pogaBarošanas pogaWi-Fi Protected (bezvadu tīkla aizsargāts) Iestatīšanas poga2 Pārskats par izstrādājumu "Linksys" XAC sērija APM105 ADSL2+ modema barošana Indikatora lampiņa:

• Mirgo zaļā krāsā: Tiek ieslēgts modems un izveidots ADSL savienojums

• Nemainīga zaļa krāsa: ADSL līnija ir sinhronizēta ar interneta pakalpojumu sniedzēju

• Mirgo dzintara krāsā: ADSL fiziskā savienojuma problēma, piemēram, tālruņa vads nav pieslēgts sienas kontaktligzdai. Atiestatīšanas poga:

• Atsāknēt: Nospiediet un turiet nospiestu pogu 1 sekundi un pēc tam to atlaidiet

• Atjaunot noklusējuma iestatījumus: Nospiediet un turiet nospiestu pogu piecas sekundes un pēc tam to atlaidiet

• DSL pieslēgvieta: Izveido savienojumu ar ADSL kabeli.

• Barošana: Savieno ar strāvas kabeli.3 Pārskats par izstrādājumu "Linksys" XAC sērija Piestiprināšana pie sienas Maršrutētājam paneļa apakšējā daļā ir divas sienas montāžas atveres. Attālums starp gropēm ir 82 mm. Lai uzstādītu maršrutētāju, ir nepieciešamas divas skrūves. Ieteicamie piestiprināšanas piederumi 3-5 mm 7-8 mm 1,5-2 mm PIEZĪME Linksys neatbild par bojājumiem, kas radušies nenostiprinātu piederumu ierīces piestiprināšanai pie sienas dēļ. Rīkojieties saskaņā ar šiem norādījumiem:

1. Nosakiet, kur vēlaties uzstādīt maršrutētāju. Pārliecinieties, vai siena, kuru

jūs izmantosiet, ir monolīta, līdzena, sausa un izturīga. Pārliecinieties arī, ka ir sasniedzama arī elektrības kontaktligzda.

2. Izmantojot modeli nākamajā lapā, izurbiet sienā divus caurumus.

3. Ievietojiet skrūves un atstājiet galvas 3 mm redzamas.

4. Novietojiet maršrutētāju tā, lai piestiprināšanai pie sienas paredzētās

ligzdas būtu vienā līnijā ar abām skrūvēm.

5. Virziet piestiprināšanai pie sienas paredzētās ligzdas pāri skrūvēm un

pavirziet maršrutētāju uz leju, līdz skrūves cieši iegulst stiprinājuma pie sienas ligzdās. Modelis piestiprināšanai pie sienas Izdrukājiet šo lapu 100% mērogā. Izgrieziet pa pārtraukto līniju un novietojiet pie sienas, lai veiktu precīzus urbumus. 82 mm4 "Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana "Linksys" XAC sērija

"Linksys" XAC sērija

Kur atrast papildu palīdzību Papildus šai Lietotāja rokasgrāmatai, jūs varat atrast palīdzību šajās vietās:

• Linksys.com/support(dokumentācija, lejupielādes, BUJ, tehniskā palīdzība, saruna tiešsaistē, forumi)

• Linksys Smart Wi-Fi palīdzība (pievienojieties Linksys Smart Wi-Fi, tad noklikšķiniet palīdzības pogu Help ekrāna augšdaļā) Kā instalēt jūsu maršrutētāju

Vispirms pievienojiet antenas maršrutētāja aizmugurē, kā parādīts . Lai iegūtu labākus rezultātus, antenām jābūt taisnām.

Pievienojiet modema barošanas bloku maršrutētājam, izmantojot dalīto kabeli kā redzams attēlā.

Pievienojiet komplektācijā piegādāto tālruņa un barošanas kabeli modema barošanas blokam. Pievienojiet modema barošanas bloku strāvas padevei un savienojiet tālruņa kabeli ar sienas kontaktligzdu.

Gaidiet, līdz maršrutētāja priekšpusē esošais barošanas gaismas indikators deg vienmērīgi.

Pieslēdzieties drošajam bezvadu tīkla nosaukumam, kas norādīts komplektā XAC1900 esošajā ātrās darba sākšanas rokasgrāmatā Quick Start Guide. (Jūs varat šos datus vēlāk mainīt.) Lai turpmāk automātiski tiktu izveidots savienojums ar šo tīklu, izvēlieties atbilstošo iespēju. Jūs nevarēsiet piekļūt Internet tīklam, iekams maršrutētāja iestatīšana nebūs pilnībā pabeigta (skat. 6. soli).

Atveriet tīmekļa pārlūkprogrammu, lai ieslēgtu Linksys SmartWi-Fi maršrutētāja iestatīšanas norādījumu vietni. Ja neredzat iestatījumu norādījumus, adreses lauciņā ierakstiet linksyssmartwifi.com.

Iestatīšanas beigās rīkojieties saskaņā ar ekrānā redzamajiem norādījumiem, lai izveidotu savu Linksys Smart Wi-Fi kontu. Izmantojiet Linksys Smart Wi –Fi, lai pārvaldītu maršrutētāja iestatījumus.

• Maršrutētāja nosaukuma un paroles maiņa

• Piekļuves izveidošana viesim

• "Vecāku" vadības rīku konfigurēšana

• Ierīču pieslēgšana jūsu tīklam

• Jūsu Interneta tīkla savienojuma ātruma pārbaude PIEZĪME: Linksys Smart Wi-Fi nosūtīs apstiprinājuma e-pastu. Pārliecinieties, ka atverat e-pasta ziņojumu no Linksys un noklikšķiniet uz tajā esošās saites. Jūsu EA sērijas maršrutētāja iestatīšana Power12VDCPower12VDC Reset USB1 USB2Power12VDC5 "Linksys" XAC sērija

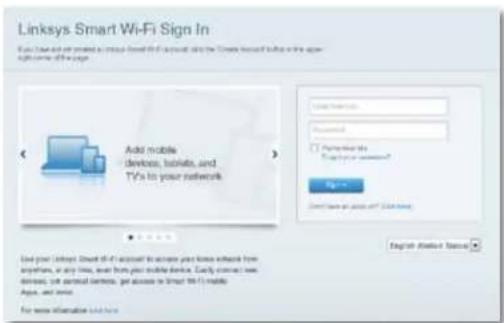

Jūsu maršrutētāja iestatīšana "Linksys" XAC sērija Kā pieslēgties "Linksys Smart Wi-Fi" Varat izmantot Linksys Smart Wi-Fi, lai konfigurētu maršrutētāju no jebkura datora ar pieslēgumu Internet tīklam. Lai atvērtu "Linksys Smart Wi-Fi":

Savā darbvirsmā noklikšķiniet uz ikonas Linksys Smart Wi-Fi . - VAI - Atveriet tīmekļa pārlūku un dodieties uz vietni www.linksyssmartwifi. com.

Ievadiet e-pasta adresi un paroli, kuru uzstādījāt jau agrāk, un noklikšķiniet uz Signin (Pieteikties). Kā mainīt maršrutētāja iestatījumus Izmantojiet Linksys Smart Wi -Fi, lai mainītu iestatījumus jūsu maršrutētājā un izveidotu īpašas funkcijas, piemēram, "vecāku" vadības rīku un viesu piekļuves. PIEZĪME: Papildu palīdzībai saistībā ar izvēlni noklikšķiniet taustiņu Help ekrāna augšdaļā. Lai mainītu maršrutētāja iestatījumus:

Kreisajā pusē esošajā izvēlnē noklikšķiniet iespēju.

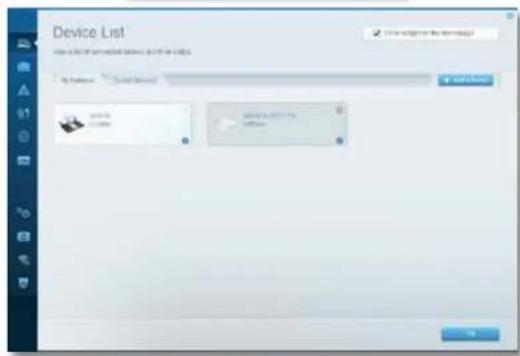

• Ierīču saraksts sniedz iespēju pārlūkot un pārvaldīt visas jūsu maršrutētājam pieslēgtās tīkla ierīces. Jūs varat pārskatīt ierīces savā galvenajā tīklā un viesu tīklā, atslēgt ierīces vai parādīt informāciju par katru ierīci.6 "Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana "Linksys" XAC sērija

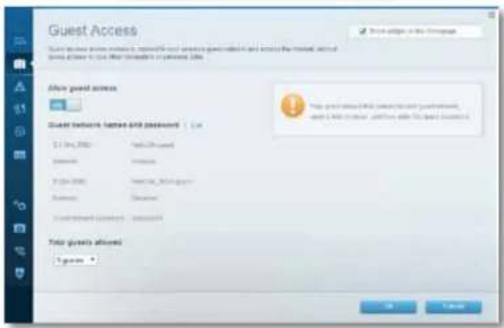

• Viesu piekļuve Ļauj konfigurēt tīklu, lai viesi varētu piekļūt internetam, bet ne visiem jūsu tīkla resursiem.

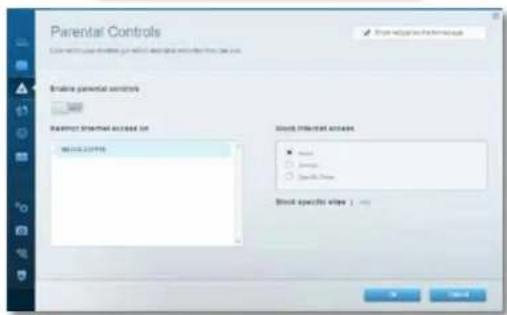

• "Vecāku" vadības rīki Sniedz jums iespēju bloķēt tīmekļa vietnes un noteikt piekļuves Internet tīklam laikus.

• Vides prioritizācija Sniedz jums iespēju noteikt, kuras ierīces un lietojumprogrammas ir prioritāras jūsu tīklā.

• Darbības ātruma pārbaude Sniedz jums iespēju pārbaudīt interneta pieslēguma ātrumu jūsu tīklā.7 "Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana "Linksys" XAC sērija

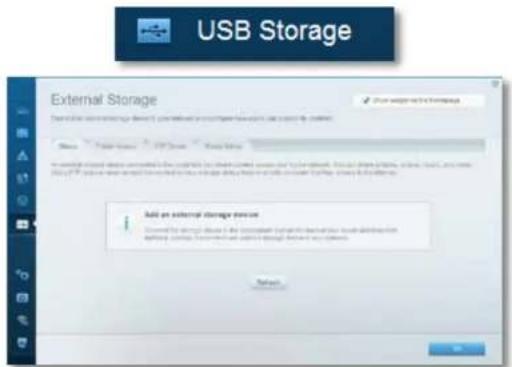

• USB datu krātuve Sniedz jums iespēju piekļūt pievienotajam USB dzinim (komplektācijā neietilpst) un izveidot datņu koplietošanu, vides serveri un FTP piekļuvi. (Iespēja pieejama tikai maršrutētājiem ar USB pieslēgvietām.)

• Pieslēgums Sniedz jums iespēju konfigurēt pamata un plašākus tīkla iestatījumus.

• Problēmrisinājumi Sniedz jums iespēju diagnosticēt problēmas saistībā ar jūsu maršrutētāju un pārbaudīt tīkla statusu.

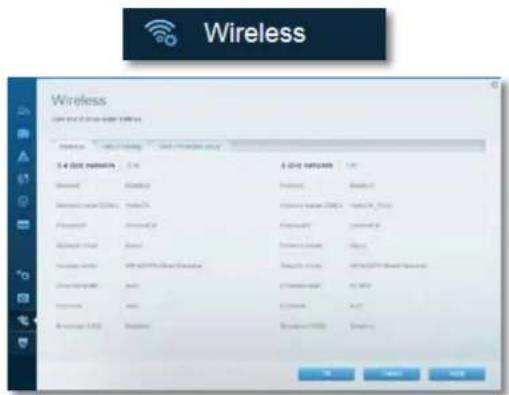

• Bezvadu tīkls Sniedz jums iespēju konfigurēt sava maršrutētāja bezvadu tīklu. Jūs varat mainīt drošības režīmu, paroli, MAC filtrus, kā arī pieslēgt ierīces, izmantojot Wi-Fi Protected Setup (bezvadu tīkla aizsargātā iestatīšana) funkciju.8 "Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana "Linksys" XAC sērija

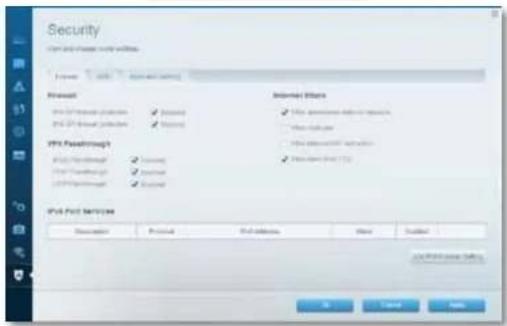

• Drošība Sniedz jums iespēju konfigurēt sava maršrutētāja bezvadu drošību. Jūs varat izveidot ugunsmūri, VPN iestatījumus, kā arī izveidot individualizētus iestatījumus lietojumprogrammām un spēlēm.9 "Linksys" XAC sērija

Problēmrisinājumi "Linksys" XAC sērija

Šī sadaļa var palīdzēt jums atrisināt sastopamākās problēmsituācijas saistībā ar iestatīšanu, kā arī pieslēgt ierīci Internet tīklam. Jūs varat saņemt vairāk palīdzības no mūsu godalgotā klientu apkalpošanas dienesta vietnē linksys. com/support. Jūsu maršrutētāju iestatīt neizdevās Ja Linksys Smart Wi - Fi neveic iestatīšanu, varat rīkoties šādi: Nospiediet un turiet nospiestu pogu Reset ar saspraudi vai adatu, līdz LED lampiņa sāk mirgot (apmēram 10 sekundes). Instalējiet maršrutētāju vēlreiz.

• Īslaicīgi atslēdziet datora ugunsmūri (lai iegūtu palīdzību, skatiet drošības programmatūras norādījumus), un instalējiet maršrutētāju no jauna.

• Ja jums ir cits dators, izmantojiet šo datoru, lai instalētu maršrutētāju no jauna. Windows XP Servisa pakotnes atjauninājums Windows XP datoriem, Linksys Smart Wi-Fi ir nepieciešama programmatūra Service Pack 3. Ja patlaban instalētā Servisa pakotne ir vecāka nekā 3.versija, jums jāielādē un jāinstalē Servisa pakotne 3. PADOMS Lai uz laiku pieslēgtos Internet tīklam un lejupielādētu Servisa pakotni, izmantojiet komplektācijā esošo Ethernet tīkla kabeli, lai pieslēgtu savu datoru tieši savam modemam. Lai instalētu Servisa pakotni 3:

Pieslēdzieties Microsoft atjauninājumu tīmekļa vietnei (update. microsoft.com/windowsupdate).

Rīkojieties saskaņā ar vietnē esošajiem norādījumiem vai sazinieties ar Microsoft, ja jums nepieciešama papildu palīdzība.

Pēc Servisa pakotnes 3 lejupielādes un instalēšanas instalējiet maršrutētāju vēlreiz. Problēmrisinājumi10 "Linksys" XAC sērija

Problēmrisinājumi "Linksys" XAC sērija Ziņojums, ka Internet tīkla kabelis nav pieslēgts Ja jūs saņemat ziņojumu "Jūsu Internet tīkla kabelis nav pieslēgts", kad mēģiniet iestatīt savu maršrutētāju, izpildot šādas problēmu novēršanas darbības. Lai atrisinātu šo problēmu, rīkojieties šādi:

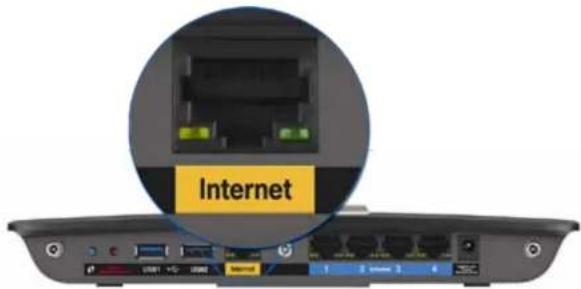

Pārliecinieties, vai APM105 ADSL2 + modema barošanas Ethernet kabelis ir cieši pieslēgts dzeltenajai interneta pieslēgvietai maršrutētāja aizmugurē.

Pārliecinieties, vai APM105 ADSL2 + modema barošana ir pieslēgta strāvas padevei un DSL tālruņa līnijai.

Instalējiet maršrutētāju vēlreiz. Ziņojums, ka nav piekļuves maršrutētājam Ja nevarat piekļūt savam maršrutētājam, jo jūsu dators nav savienots ar tīklu, izpildiet šādas problēmu novēršanas darbības. Lai piekļūtu maršrutētājam, jābūt izveidotam pieslēgumam jūsu pašu tīklam. Ja jūs patlaban izmantojat bezvadu piekļuvi Internet tīklam, problēma var būt apstāklī, ka nejauši esat savienojušies ar citu bezvadu tīklu. Lai atrisinātu šo problēmu datoros ar Windows, rīkojieties šādi:

Windows darbvirsmā ar peles labo pogu noklikšķiniet uz bezvadu tīkla piktogrammas sistēmas piktogrammu joslā. Ikona var būt dažāda atkarībā no jūsu Windows versijas. Windows 7 ir pārstāvēts zemāk.

Noklikšķiniet uz Open Network (Atvērt tīklu) un Sharing Center (Koplietošanas centrs). Ekrānā redzams pieejamo tīklu saraksts. Maršrutētāja skats no aizmugures APM105 ADSL2+ modema barošanas Ethernet kabelis11 "Linksys" XAC sērija

Problēmrisinājumi "Linksys" XAC sērija

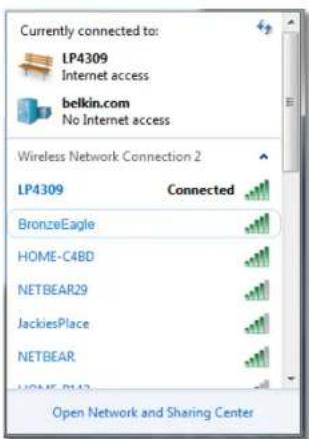

Noklikšķiniet uz sava tīkla nosaukumu un uz Connect (Savienot). Zemāk redzamajā piemērā dators bija savienots ar citu bezvadu tīklu ar nosaukumu LP4309. Šajā piemērā attēlots, ka ir izvēlēts Linksys E-Series tīkls ar nosaukumu BronzeEagle.

Ja tiek prasīts ievadīt tīkla atslēgu, ierakstiet paroli (drošības atslēgu) lodziņos un noklikšķiniet Connect. Jūsu dators izveido savienojumu ar tīklu, un jums ir iespēja piekļūt maršrutētājam. Lai atrisinātu šo problēmu datoros ar Windows, rīkojieties šādi:

Izvēlnes joslā, šķērsām pāri ekrāna augšpusē, noklikšķiniet uz ikonas Wi – Fi. Ekrānā redzams pieejamo tīklu saraksts. Linksys Smart Wi-Fi automātiski piešķir jūsu tīklam nosaukumu. Zemāk redzamajā piemērā dators bija savienots ar citu bezvadu tīklu ar nosaukumu JimsRouter. Šajā piemērā attēlots, ka ir izvēlēts Linksys E-Series tīkls ar nosaukumu BronzeEagle.

Noklikšķiniet uz sava Linksys E-Series maršrutētāja bezvadu tīkla nosaukuma (BronzeEagle šajā piemērā).

Ierakstiet savu bezvadu tīkla paroli (drošības atslēga) laukā Password (Parole) un noklikšķiniet uz OK(LABI).12 "Linksys" XAC sērija

Specifikācijas "Linksys" XAC sērija

Linksys XAC1900 Modeļa nosaukums Linksys XAC1900 Apraksts Linksys Smart Wi-Fi modema maršrutētājs AC

• Modeļa numurs XAC1900 Pieslēgvietas ātrums 10/100/1000 Mbps (gigabita Ethernet tīkls) Radio frekvence 2,4 un 5 GHz Antenu skaits 3 x ārējās antenas Pieslēgvietas Barošana, USB (2), Internets, Ethernet (1-4), R-SMA (3) Pogas Atiestatīšana, Wi-Fi Protected Setup (bezvadu tīkla aizsargātā iestatīšana) Barošana (tikai ES modeļiem) Gaismas diodes Augšējais panelis: Barošana Aizmugurējais panelis: Internet tīkls, Ethernet tīkls (1-4) Ar UPnP funkciju Drošības funkcijas WEP, WPA, WPA2, RADIUS Drošības atslēgas biti Līdz 128-bitu šifrs Failu sistēmas atbalsts FAT, NTFS un HFS+ ADSL standarti T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) pielikumiem A, B, M, L Pārlūka sistēma Internet Explorer 8 vai jaunāka, Firefox 4 vai jaunāka, Google Chrome 10 vai jaunāka un Safari 4 vai jaunāka Vide Izmēri 10.8” x 1.58” x 7.25” (256 x 40 x 184 mm) Ierīces svars 18.84 unce (534 g) Barošana 12V, 3,5A Sertikāti CE, Wi-Fi a/b/g/n/draft ac, Windows 7, Windows 8, DLNA Darba vides temperatūra 32 līdz 104°F (0 līdz 40°C) Uzglabāšanas vides temperatūra -4 līdz 140°F (-20 līdz 60°C) Darba vides mitrums 10 līdz 80% relatīvā mitruma, bez kondensācijas Glabāšanas vides mitrums 5 līdz 90%, bez kondensācijas PIEzīME Informāciju par tiesiskajiem aspektiem, garantiju un drošību skatiet komplektā ar maršrutētāju piegādātajā kompaktdiskā, vai dodieties uz vietni Linksys.com/support. Specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma. Maksimālie darbības lielumu pamats ir IEEE Standarta 802.11 specifikācijas. Faktiskie darbības lielumi var mainīties, tostarp iespējama mazāka bezvadu tīkla kapacitāte, datu pārraides ātrums, amplitūda un pārklājums. Darbība ir atkarīga no daudziem faktoriem, apstākļiem un mainīgajiem lielumiem, kas aptver attālumu no piekļuves vietas, tīkla noslogotību, celtniecības materiālus un konstrukcijas, lietoto operētājsistēmu, izmantoto bezvadu ierīču kopumu, traucējumus un citus nelabvēlīgus faktorus. Šajā izstrādājumā izmantotās trešo personu programmatūras licences un paziņojumi ir aplūkojami šeit: http://support.linksys.com/en-us/license. Lūdzu, sazināties ar http://support.linksys.com/en-us/gplcodecenter attiecībā uz jautājumiem vai GPL avota kodu pieprasījumu gadījumā. SpecifikācijasApmeklējiet linksys.com/support lai saņemtu godalgotā tehniskā atbalsta dienesta palīdzību. BELKIN, LINKSYS un daudzi citi produktu nosaukumi un logotipi ir Belkin uzņēmumu grupas preču zīmes. Minētas trešās puses preču zīmes pieder to īpašniekiem. Uzņēmumam © 2014 Belkin International, Inc. un/vai tā filiālēm. Visas tiesības saglabātas. LNKPG-00138 Rev. A00XAC1900 Gebruikershandleidingi Linksys XAC-Serie Inhoudsopgave ii. Productoverzicht XAC1900 p. 1
