INSTRUKCJA OBSŁUGI XAC1900 LINKSYS

LINKSYS™ Podręcznik użytkownika XAC1900

LINKSYS™

Podręcznik użytkownika

XAC1900

Spis treści

Charakterystyka produktu

XAC1900....1 Montaż na ścianie 3

Konfigurowanie routera EA-Series

Gdzie uzyskać dodatkową pomoc....4

Jak zainstalować router. 4

Jak nawiązać połączenie z Linksys Smart Wi-Fi .....5

Jak nawiązać połączenie z Linksys Smart Wi-Fi 5 Jak zmienić ustawienia routera 5

Rozwiązywanie problemów

Router nie został prawidłowo skonfigurowany....9

Pakiet serwisowy Windows XP Service Pack .....9

Wiadomość „Kabel internetowy nie jest podłączony” ..... 10

Komunikat o braku dostępu do routera 10

Dane techniczne

Charakterystyka produktu

XAC1900

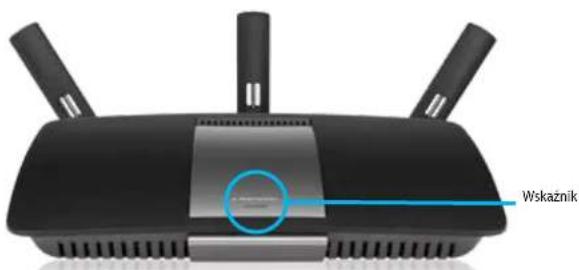

Widok z góry

Wskaźnik

- Lampka wskaźnika — Świeci światłem ciągłym, gdy router jest włączony i nawiązał połączenie w trybie Wi-Fi Protected Setup. Miga powoli podczas rozruchu, uaktualnień oprogramowania sprzętowego oraz nawiązywania połączenia Wi-Fi Protected Setup. Miga szybko, gdy wystąpił błąd w konfiguracji Wi-Fi Protected Setup.

Widok z tyłu

Regulowane złącza anteny Przycisk Wi-Fi Protected Setup Przycisk Reset Gniazdo Ethernet i wskaźniki aktywności Gniazdo zasilania Gniazda USB Gniazdo Internet i wskaźniki aktywności Przycisk zasilania

• Złącza regulowanych anten — Router jest dostarczany z trzema regulowanymi antenami zewnętrznymi. Anteny należy przykręcić (obracając zgodnie z ruchem wskazówek zegara) przed uruchomieniem programu Setup Utility.
• Przycisk Wi-Fi Protected Setup™ — Służy do konfigurowania zabezpieczeń sieci bezprzewodowych w połączeniu z urządzeniami obsługującymi tryb Wi-Fi Protected Setup.
• Gniazdo USB — Służy do udostępniania dyskowej pamięci masowej innym osobom w sieci lub Internecie. Można tu również podłączyć drukarkę i w ten sposób udostępnić ją w sieci.
• Gniazda Ethernet — Do tych niebieskich gniazd Gigabit Ethernet (10/100/1000) można podłączać urządzenia sieciowe, stosując kable Ethernet (określane także nazwą kabli sieciowych lub internetowych).
• Gniazdo Internet — Do tego żółtego gniazda należy podłączyć kabel Ethernet prowadzący do modemu.
• Przycisk resetowania — Naciśnięcie i przytrzymanie tego przycisku przez 10 sekund (dopóki wskaźniki wszystkich gniazd nie zamigają jednocześnie) powoduje przywrócenie ustawień fabrycznych routera. Ustawienia fabryczne można także przywrócić za pomocą interfejsu Linksys Smart Wi-Fi.
• Gniazdo zasilania — Służy do podłączania zasilacza.
• Przycisk zasilania — Naciśnięcie symbolu | (wł.) powoduje włączenie routera. (tylko modele UE)

APM105 ADSL2+ Power Modem

• Miga na zielono: Power Modem uruchamia się i ustanawia połączenie ADSL
• Świeci na zielono: Połączenie ADSL zsynchronizowane z dostawcą Internetu.
• Miga na pomarańczowo: Błąd łącza fizycznego ADSL (np. kabel niepodłączony do gniazda ściennego).

• Gniazdo DSL: Służy do podłączania kabla ADSL.
• Zasilanie: Umożliwia podłączenie kabla zasilania.

Przycisk Reset:

• Ponowne uruchomienie: Naciśnij i przytrzymaj przez 1 sekundę, następnie zwolnij.
• Przywracanie ustawień domyślnych: Naciśnij i przytrzymaj przez 5 sekund, następnie zwolnij.

Miejsce mocowania na ścianie

Router ma dwa wycięcia na spodzie przeznaczone do montażu ściennego. Odległość między nimi wynosi 82 mm. Do montażu routera potrzebne są dwa wkręty.

sprzęt zalecany przy montażu 7-8 mm 1,5-2 mm 3-5 mm

UwAgA

Firma Linksys nie ponosi odpowiedzialności za szkody spowodowane użyciem niewłaściwych elementów mocujących.

Instrukcja:

1. Określ, gdzie chcesz zamontować router. Upewnij się, że ściana, która ma być użyta, jest gładka, płaska, sucha oraz solidna. Upewnij się, że wybrane miejsce znajduje się w zasięgu gniazdka elektrycznego.
2. Za pomocą szablonu znajdującego się na następnej stronie wywierć w ścianie dwa otwory.
3. Wkręć wkręty tak, aby łby wystawały na 3 mm nad powierzchnię ściany.
4. Ustaw router tak, aby otwory zrównały się z wkrętami.
5. Nałoż router otworami na wkręty i przesuń ku dołowi, tak aby wkręty zostały solidnie osadzone w otworach.

Szablon do montażu ściennego

Wydrukuj tę stronę w wielkości 100%.

Wytnij wzdłuż linii kropkowanej i przyłoż do ściany, aby precyzyjnie wywiercić otwory.

82 mm

Konfigurowanie routera EA-Series

Gdzie uzyskać dodatkową pomoc

Oprócz niniejszej instrukcji obsługi pomoc można także uzyskać w następujących miejscach:

• Linksys.com/support (dokumentacja, pobieranie, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora)
• Linksys Smart Wi-Fi help (nawiąż połączenie z interfejsem Linksys Smart Wi-Fi, następnie kliknij Pomoc w górnej części ekranu)

Jak zainstalować router

1. Podłącz anteny z tyłu routera. Sygnał jest odbierany najlepiej wtedy, gdy anteny są ustawione pionowo.
2. Połącz modem sieciowy z routerem za pomocą dostarczonego przewodu rozgałęzionego w sposób przedstawiony na ilustracji.

1. Podłącz dostarczone kabel telefoniczny oraz kabel zasilania do modemu sieciowego. Podłącz modem sieciowy do gniazdka sieciowego, a przewód telefoniczny podłącz do ściennego gniazda telefonicznego.

1. Poczekaj, aż wskaźnik zasilania w górnej obudowie routera zacznie świecić się światłem stałym.
2. Nawiąż połączenie z bezpieczną siecią o nazwie takiej, jak podano w Skróconej instrukcji dołączonej do routera XAC1900. (To ustawienie można zmienić później.) Wybierz opcję automatycznego łączenia z tą siecią w przyszłości. Dostęp do Internetu będzie możliwy dopiero po skończeniu konfigurowania routera (patrz krok 6).
3. Otwórz przeglądarkę internetową w celu wyświetlenia instrukcji konfiguracji routera Linksys Smart Wi-Fi. Jeśli nie widzisz instrukcji instalacji, w pasku adresu wpisz linksyssmartwifi.com.
4. Na zakończenie konfiguracji skonfiguruj konto Linksys Smart Wi-Fi zgodnie z wyświetloną instrukcją. Linksys Smart Wi-Fi służy do zmieniania ustawień routera.

• zmiana nazwy i hasła routera
- konfiguracja dostępu dla gości
- konfiguracja kontroli rodzicielskiej
• podłączanie urządzeń do sieci
- testowanie prędkości połączenia internetowego

UWAGA:

Linksys Smart Wi-Fi wysyła wiadomość e-mail w celu weryfikacji. Należy pamiętać o otworzeniu wiadomości od firmy Linksys i kliknięciu podanego łącza.

Uzyskiwanie dostępu do interfejsu Linksys Smart Wi-Fi

Linksys Smart Wi-Fi pozwala konfigurować router z dowolnego komputera połączonego z Internetem.

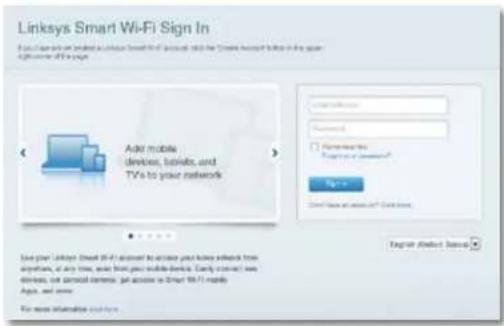

Otwieranie interfejsu Linksys Smart Wi-Fi:

1. Kliknij ikonę Linksys Smart Wi-Fi na pulpicie.

- ALBO -

Otwórz przeglądarkę i przejdź na stronę www.linksyssmartwifi.com.

1. Wpisz adres e-mail i hasło ustawione wcześniej, a następnie kliknij Sign In (Zaloguj się).

Jak zmienić ustawienia routera

Ustawienia routera i funkcji specjalnych, np. kontroli rodzicielskiej lub dostępu gościnnego, można zmieniać za pomocą interfejsu Linksys Smart Wi-Fi.

UWAGA:

Dodatkową pomoc dotyczącą dowolnego menu uzyskasz, klikając Pomoc u góry ekranu.

Aby zmienić ustawienia routera:

1. Otwórz interfejs Linksys Smart Wi-Fi i zaloguj się do swojego konta.
2. W menu po lewej stronie kliknij jedną z opcji:

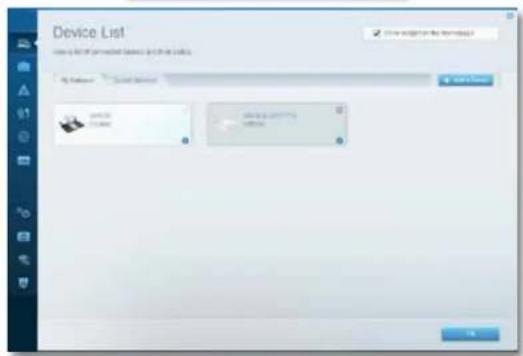

- Lista urządzeń umożliwia wyświetlenie i zarządzanie wszystkimi urządzeniami podłączonymi do routera. Można wyświetlać urządzenia w sieci głównej i sieci dla gości, odłącazać je i wyświetlać informacje o nich.

Device List Use a list of personalized devices to create a table. File Path: Device List Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Store

Linksys XAC-Series

Konfigurowanie routera

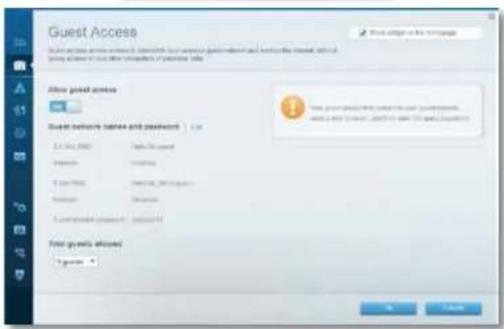

- Dostęp gościnny umożliwia skonfigurowanie sieci w taki sposób, że goście mogą korzystać z Internetu, ale nie ze wszystkich dostępnych w sieci domowej zasobów.

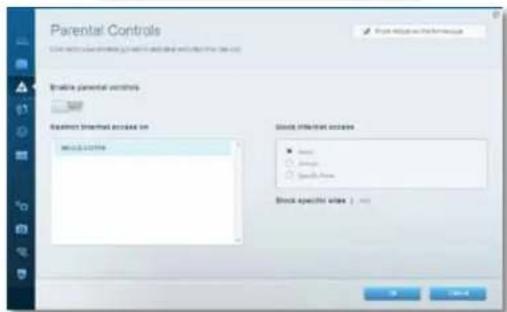

- Kontrola rodzicielska umożliwia zablokowanie stron internetowych i ustawienie godzin dostępu do Internetu.

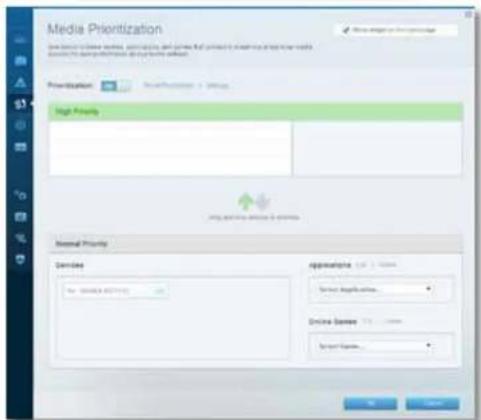

- Priorytetyzacja multimediów umożliwia określenie, które urządzenia i aplikacje mają najwyższy priorytet w ruchu sieciowym.

- Test szybkości umożliwia przetestowanie szybkości łącza internetowego.

Konfigurowanie routera

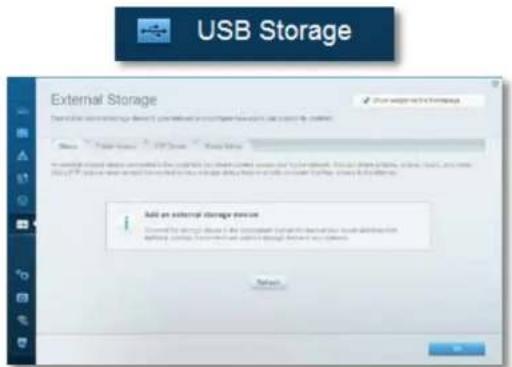

- Pamięć masowa USB umożliwia uzyskanie dostępu do podłączonego napędu USB (nie jest dostarczany w zestawie) i skonfigurowanie udostępniania plików, serwera multimediów oraz dostępu FTP. (Opcja dostępna tylko w routerach z gniazdami USB).

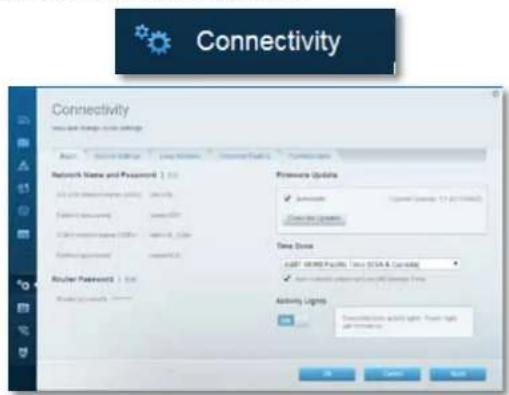

- Łączność umożliwia skonfigurowanie podstawowych i zaawansowanych ustawień sieciowych.

- Rozwiązywanie problemów umożliwia diagnozowanie problemów z routerem i sprawdzanie statusu sieci.

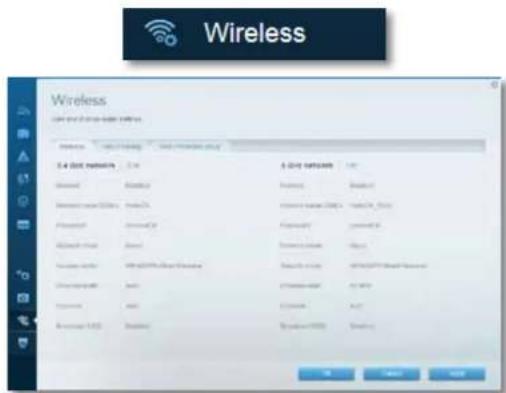

- Sieć bezprzewodowa umożliwia skonfigurowanie sieci bezprzewodowej routera. Można tu zmienić tryb zabezpieczeń, hasło, filtrowanie adresów MAC. Można też podłączać urządzenia za pomocą funkcji Fi-Fi Protected Setup.

Wireless Wireless 3.4 GHz networks 3.4 GHz networks Internet Bluetooth Bluetooth Core Windows Macintosh Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure

Linksys XAC-Series

Konfigurowanie routera

- Security (Zabezpieczenia) umożliwia skonfigurowanie zabezpieczeń routera. Można skonfigurować zaporę, ustawienia VPN, a także wybrać niestandardowe ustawienia dla aplikacji i gier.

Rozwiązywanie problemów

W tym rozdziale opisujemy sposoby rozwiązywania typowych problemów związanych z konfiguracją i łącznością z Internetem. Więcej pomocnych porad można znaleźć w naszych wyróżnianych zasobach pomocy technicznej pod adresem linksys.com/support.

Konfigurowanie routera nie zostało prawidłowo ukończone

Jeśli Linksys Smart WI-Fi nie ukończył prawidłowo konfigurowania, można spróbować następujących metod:

Naciśnij przycisk Reset na routerze spinaczem do papieru lub szpilką i przytrzymaj go dopóki wskaźnik nie zacznie migać (ok. 10 sekund). Ponownie przeprowadź instalację routera.

• Tymczasowo wyłącz zaporę komputera (patrz instrukcja dostarczona z oprogramowaniem zabezpieczającym) i zainstaluj router ponownie.
• Jeśli masz drugi komputer, spróbuj zainstalować router z tego drugiego komputera.

Uaktualnienie pakietu serwisowego Windows XP Service Pack

W przypadku systemu Windows XP oprogramowanie Linksys Smart Wi-Fi wymaga zainstalowania pakietu serwisowego Service Pack 3. Jeśli aktualnie zainstalowany pakiet serwisowy ma wersję starszą niż 3, konieczne jest pobranie i zainstalowanie pakietu Service Pack 3.

WSKAZÓWKA

Aby tymczasowo nawiązać połączenie z Internetem i pobrać wymagany pakiet serwisowy, za pomocą dostarczonego w zestawie kabla ethernetowego podłącz komputer bezpośrednio do modemu.

Instalowanie pakietu serwisowego Service Pack 3:

1. Otwórz stronę Microsoft Update (update.microsoft.com/windowsupdate).
2. Jeśli potrzebujesz dalszej pomocy, wykonuj instrukcje wyświetlane na ekranie lub skontaktuj się z firmą Microsoft.
3. Po pobraniu i zainstalowaniu pakietu serwisowego Service Pack 3 zainstaluj router ponownie.

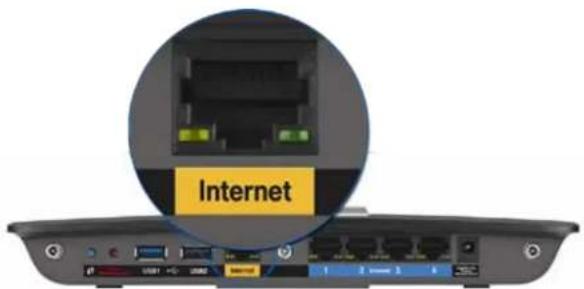

Komunikat „Kabel internetowy nie jest podłączony”

Postępowanie w przypadku wyświetlenia komunikatu „Your Internet cable is not plugged in" (Kabel internetowy nie jest podłączony) podczas konfigurowania routera.

Aby naprawić problem, wykonaj następujące czynności:

1. Upewnij się, że końcówka Ethernet kabla rozwidłonego urządzenia APM105 ADSL2+ Power Modem jest prawidłowo podłączona do żółtego gniazda Internet z tyłu routera.

Internet

Widok routera z tyłu

Kabel Ethernet urządzenia APM105 ADSL2+ Power Modem

1. Upewnij się, że urządzenie APM105 ADSL2+ Power Modem jest podłączone do zasilania i linii telefonicznej DSL.
2. Ponownie przeprowadź instalację routera.

Komunikat „Nie można uzyskać dostępu do routera”

Jeśli nie możesz uzyskać dostępu do routera, ponieważ komputer nie jest podłączony do sieci, wykonaj następujące czynności.

Aby uzyskać dostęp do routera, konieczne jest posiadanie połączenia z własną siecią domową. Jeśli masz bezprzewodowy dostęp do Internetu, możliwe jest, że przypadkowo dostęp ten realizowany jest przez inną sieć bezprzewodową.

Aby naprawić ten problem w komputerze z systemem Windows, wykonaj następujące czynności:

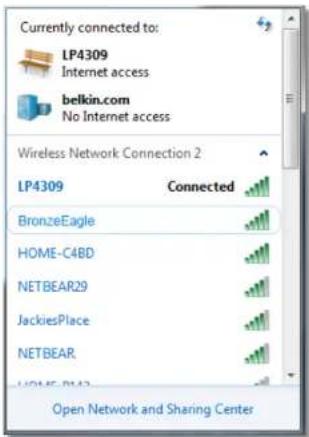

1. Na komputerze z systemem Windows należy kliknąć prawym przyciskiem myszy ikonę sieci bezprzewodowej na pasku zadań. Ikona może wyglądać inaczej w zależności od posiadanej wersji systemu Windows. Poniżej pokazano Windows 7.

1. Kliknij pozycję Otwórz Centrum sieci i udostępniania. Wyświetlana jest lista sieci bezprzewodowych.

Linksys XAC-Series

Rozwiązywanie problemów

1. Kliknij nazwę odpowiedniej sieci, a następnie polecenie Połącz. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie LP4309. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona.

1. Jeśli musisz wpisać klucz sieciowy (hasło), wpisz go w odpowiednim polu i kliknij Connect (Połącz).

Komputer nawiązuje połączenie z siecią i powinno być już możliwe nawiązanie połączenia z routerem.

Aby naprawić ten problem w komputerze z systemem Mac, wykonaj następujące czynności:

1. W pasku menu na górze ekranu kliknij ikonę Wi-Fi. Wyświetlana jest lista sieci bezprzewodowych. Router Linksys Smart Wi-Fi automatycznie przypisał sieci nazwę.

W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle-guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (w tym przykładzie BronzeEagle).

2. Wpisz hasło sieci bezprzewodowej (Security Key) w polu Password (Hasło) i kliknij OK.

Parametry techniczne

Linksys XAC1900

Nazwa modelu Linksys XAC1900

Opis Modem-router Linksys Smart Wi-Fi AC1900

Numer modelu XAC1900

Szybkość przełączania 10/100/1000 Mbps (Gigabit Ethernet)

Częstotliwość radiowa 2,4 i 5 GHz

Liczba anten 3 anteny zewnętrzne

Gniazda Zasilanie, USB (2), Internet, Ethernet (1-4), R-SMA (3)

Zasilanie (tylko modele UE)

Wskaźniki LED Panel górny: Zasilanie

Panel tylny: Internet, Ethernet (1–4)

UPnP Obsługiwany

Zabezpieczenia WEP, WPA, WPA2, RADIUS

Długość klucza szyfrującego Do 128 bitów

Obsługa systemów plików FAT, NTFS i HFS+

rozszerzeń określonych w dodatkach A, B, M, L

Obsługa przeglądarek Internet Explorer 8 lub nowsza, Firefox 4 lub

nowsza, Google Chrome 10 lub nowsza oraz

Safari 4 lub nowsza

Parametry fizyczne i środowiskowe

Wymiary	256 x 40 x 184 mm
Waga urządzenia	18,84 oz (534 g)
Zasilanie	12 V, 3,5A
Certyfikaty	CE, Wi-Fi a/b/g/n/draft ac, Windows 7,Windows 8, DLNA

Temperatura robocza: od 32 do 104°F (od 0 do 40°C)

Temperatura przechowywania: od -4 do 140°F (od -20 do 60°C)

Wilgotność podczas pracy 10 - 80% (wilgotność względna

bez kondensacji)

Wilgotność podczas

przechowywania od 5 do 90% (bez kondensacji)

UWAGI

Informacje wymagane przepisami, gwarancyjne oraz dotyczące bezpieczeństwa można znaleźć na płycie dołączonej do routera lub na stronie Linksys.com/support.

Parametry techniczne mogą ulec zmianie bez uprzedzenia.

Maksymalna wydajność oparta na standardzie IEEE 802.11.

Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia.

Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp.

Licencje i noty dot. oprogramowania innych dostawców stosowanego w tym produkcie: http://support.linksys.com/en-us/license. Na stronie http://support.linksys.com/en-us/gplcodecenter można zgłaszać pytania dot. kodu open source lub licencji GPL.

Nagradzane zasoby pomocy technicznej są dostępne na stronie linksys.com/support

BELKIN, LINKSYS oraz wielo nazw i znaków graficznych produktów jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią,Ważność ocieuwiednich podmiotów. © 2014 Belkin International, Inc. iMub firny stowarzyszone. Wszelkie prawa zastrzeżne.

NKP6-00138 Rav. ADO
