Table des matières

Présentation du produit

Configuration de votre routeur EA-Series

Où trouver une aide supplémentaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Comment installer votre routeur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Comment se connecter au Smart Wi-Fi Linksys. . . . . . . . . . . . . . . . . . . . . 5 Comment se connecter au Smart Wi-Fi Linksys 5 Comment modifier les paramètres du routeur 5

Dépannage

La configuration de votre routeur a échoué. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mise à jour du Service Pack Windows XP. . . . . . . . . . . . . . . . . . . . . . . . . . Message « Votre câble Internet n'est pas branché ». 10 Message « Impossible d'accéder à votre routeur » 10

Spécifications

XAC1900 Linksys....12

Présentation du produit

XAC1900

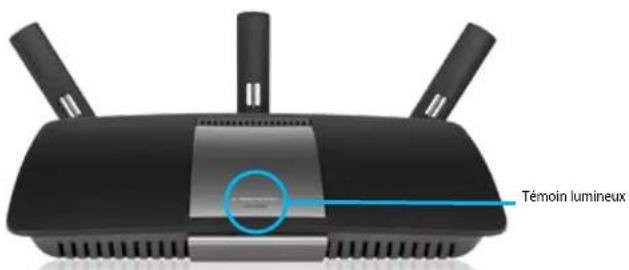

Vue de dessus

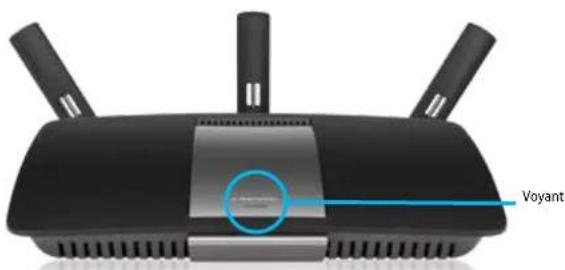

Voyant

- Voyant—Constamment allumé lorsque sous tension et lorsqu'une connexion Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) est correctement établie. Le voyant clignote lentement lors du démarrage, lors des mises à niveau du microprogramme, et lors d'une connexion Wi-Fi Protected Setup. Le voyant clignote rapidement lors d'une erreur pendant la procédure Wi-Fi Protected Setup.

Vue arrière

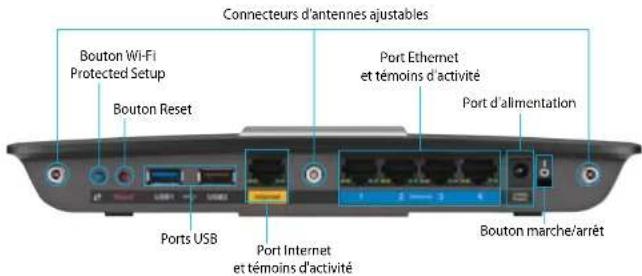

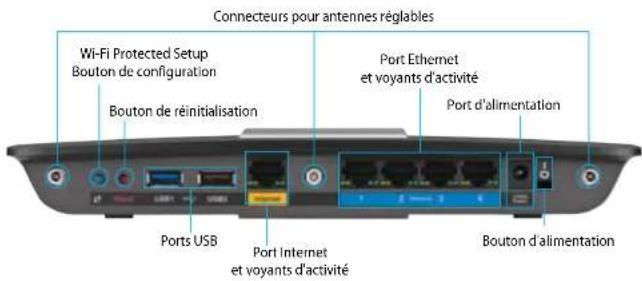

Connecteurs pour antennes réglables Wi-Fi Protected Setup Bouton de configuration Bouton de réinitialisation Port Ethernet et voyants d'activité Port d'alimentation Ports USB Port Internet et voyants d'activité Bouton d'alimentation

• Connecteurs pour antennes réglables—Ce routeur est livré avec trois antennes externes réglables. Vissez ces trois antennes dans le sens horaire sur les connecteurs avant d'exécuter l'utilitaire d'installation.
• Bouton Wi-Fi Protected Setup™— Appuyez sur ce bouton pour configurer facilement la sécurité sans fil sur des périphériques réseau compatibles Wi-Fi Protected Setup.
• Port USB—Partagez facilement des espaces stockage sur disque avec d'autres utilisateurs de votre réseau ou sur Internet. Vous pouvez également connecter une imprimante USB et de la partager sur votre réseau.
• Ports Ethernet—Raccordez les câbles Ethernet (également appelés câbles réseau ou Internet) à ces ports gigabit (10 ou 100 ou 1000 Mbit/s), matérialisés en bleu, et aux périphériques Ethernet filaires de votre réseau.
• Port Internet—Connectez un câble Ethernet à ce port jaune et à votre modem.
• Bouton de réinitialisation—Appuyez sur ce bouton pendant 10 secondes (jusqu'à ce que les voyants des ports clignotent en même temps) pour restaurer les paramètres d'usine du routeur. Vous pouvez également restaurer les paramètres par défaut à l'aide de Linksys Smart Wi-Fi.
• Port d'alimentation—Branchez l'adaptateur secteur fourni sur ce port.
• Bouton d'alimentation—Appuyez sur | (on) pour allumer le routeur. (Modèles destinés à l'Union européenne uniquement.)

Modem-adaptateur ADSL2+ APM105

• Vert clignotant : Le modem-adaptateur démarre et établit une connexion ADSL
  • Vert continu : ADSL synchronisé avec le FAI.
• Orange clignotant : Problème de connexion physique de l'ADSL, par exemple le câble téléphonique n'est pas connecté à la prise murale.

• Port ADSL : Pour la connexion à la ligne ADSL.
• Power (Alimentation) : Permet la connexion du câble d'alimentation.

Bouton de réinitialisation :

• Redémarrage : Appuyez et maintenez pendant 1 seconde, puis relâchez.
- Restaurer les paramètres par défaut : Appuyez et maintenez pendant 5 secondes, puis relâchez.

Montage mural

Le panneau inférieur du routeur comporte deux orifices de montage mural. La distance entre les fentes est de 82 mm. Deux vis sont nécessaires pour monter le routeur.

Matériel de montage recommandé 7-8 mm 1,5 à 2 mm 3-5 mm

REMARQUE

Linksys n'est pas responsable des dommages causés par une fixation incorrecte du matériel.

Procédez comme suit :

1. Déterminez l'emplacement du routeur. Assurez-vous que le mur est lisse, plat, sec et solide. Vérifiez également que l'emplacement du périphérique est situé à proximité d'une prise électrique.
2. À l'aide du gabarit en page suivante, percez deux trous dans le mur.
3. Insérez les vis et laissez leur tête dépasser de 3 mm.
4. Positionnez le routeur en alignant les fentes de montage mural avec les deux vis.
5. Placez les fentes de fixation murale sur les vis et faites glisser le routeur vers le bas jusqu'à ce que les vis s'ajustent parfaitement dans les fentes.

Gabarit de montage mural

Imprimez cette page en taille réelle (100 %).

Découpez en suivant les pointillés, puis placez la feuille sur le mur pour percer les trous en respectant l'espacement requis.

82 mm

Configuration de votre routeur EA-Series

Où trouver une aide supplémentaire

En plus de ce guide de l'utilisateur, voici où vous pouvez trouver de l'aide supplémentaire :

• Linksys.com/support (documentation, téléchargements, FAQ, assistance technique, chat en direct, forums)
• Assistance Linksys Smart Wi-Fi (Connectez-vous à votre compte Linksys Smart Wi-Fi, puis cliquez sur Aide en haut de l'écran)

Comment installer votre routeur

1. Connectez les antennes au dos de votre routeur, tel que montré. Pou des performances optimales, les antennes devraient être orientées à la verticale.
2. Connectez le modem-adaptateur à votre routeur au moyen du câble fourni, tel qu'illustré.

1. Branchez le câble téléphonique et le câble d'alimentation fournis sur le modem-adaptateur. Branchez le modem-adaptateur et branchez le câble téléphonique sur la prise murale.

1. Attendez que le voyant d'alimentation situé sur le dessus du routeur cesse de clignoter et reste allumé.
2. Connectez-vous au nom sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec votre XAC1900. (Vous pourrez changer ces informations plus tard.) Sélectionnez l'option permettant de connecter votre routeur automatiquement à ce réseau. Vous n'aurez pas accès à Internet tant que la configuration du routeur n'est pas terminée (voir l'étape 6).
3. Ouvrez une fenêtre de navigateur Web pour afficher les instructions de configuration du routeur Smart Wi-Fi Linksys. Si vous ne voyez pas les instructions de configuration, tapez linksyssmartwifi.com dans la barre d'adresse.
4. A la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Smart Wi-Fi Linksys. Utilisez Smart Wi-Fi Linksys pour gérer les paramètres du routeur.

- Modifier le nom du routeur et le mot de passe

- Configurer un accès Invité

- Paramétrer le contrôle parental

- Connecter des périphériques à votre réseau

- Tester la vitesse de votre connexion Internet

REMARQUE :

Linksys Smart Wi-Fi enverra un e-mail de vérification. Ouvrez l'e-mail envoyé par Linksys et cliquez sur le lien fourni.

Comment se connecter au Smart Wi-Fi Linksys

Vous pouvez utiliser Linksys Smart Wi-Fi pour paramétrer votre routeur depuis n'importe quel ordinateur disposant d'une connexion Internet.

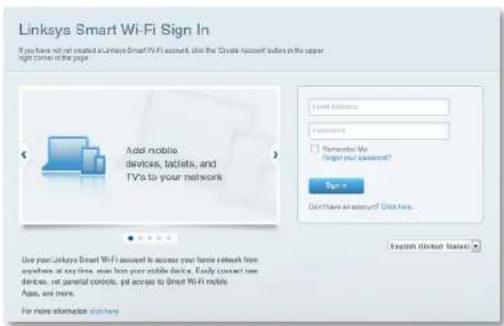

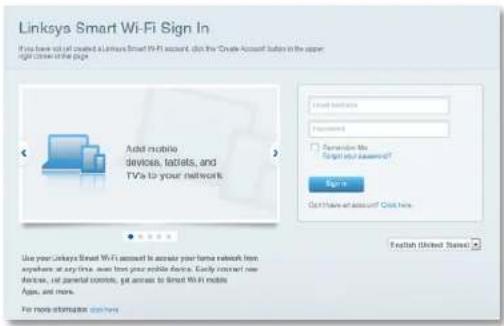

Pour lancer Linksys Smart Wi-Fi :

1. Cliquez sur l'icône Linksys Smart Wi-Fi sur votre bureau.

-OU-

Ouvrezvotre navigateur Web et accédez à la page www.linksyssmartwifi.com.

1. Saisissez l'adresse e-mail et le mot de passe que vous avez configurés, puis cliquez sur Se connecter.

Comment modifier les paramètres du routeur

Linksys Smart Wi-Fi vous permet de modifier les paramètres de votre routeur et de configurer des fonctionnalités spéciales comme le contrôle parental et l'accès Invité.

REMARQUE :

Pour obtenir une aide supplémentaire sur un menu, cliquez sur Aide en haut de l'écran.

Pour modifier les paramètres du routeur :

1. Ouvrez Linksys Smart Wi-Fi et connectez-vous à votre compte.

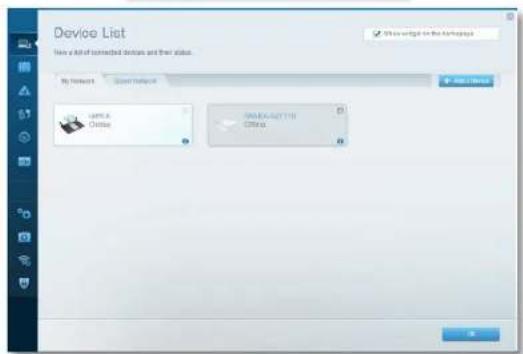

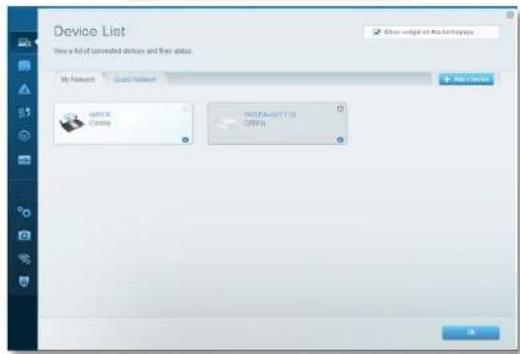

2. Dans le menu situé sur la gauche, cliquez sur l'une des options suivantes: • L'option Liste de périphériques vous permet d'afficher et de gérer tous les périphériques réseau connectés à votre routeur. Vous pouvez afficher les périphériques connectés sur vos réseaux principal et invité, les déconnecter ou afficher des informations pour chacun d'eux.

Configuration de votre routeur

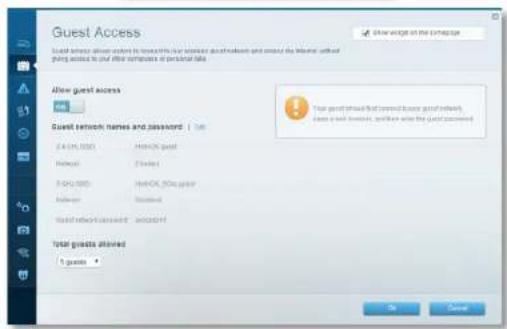

- L'Accès invité vous permet de configurer un réseau afin de permettre à des invités d'avoir accès à Internet, mais pas l'ensemble de vos ressources réseau.

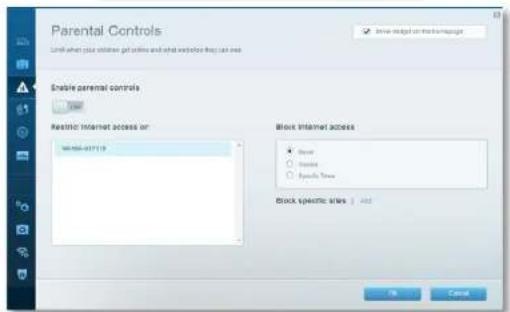

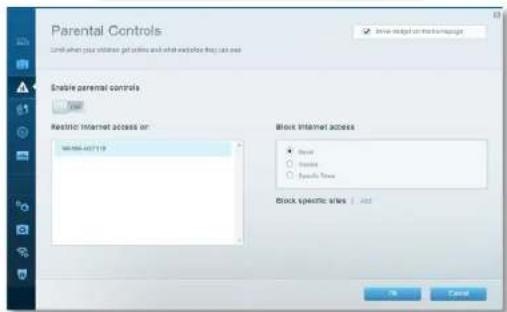

- Le Contrôle parental vous permet de bloquer des sites Web et de limiter l'accès Internet à certaines heures.

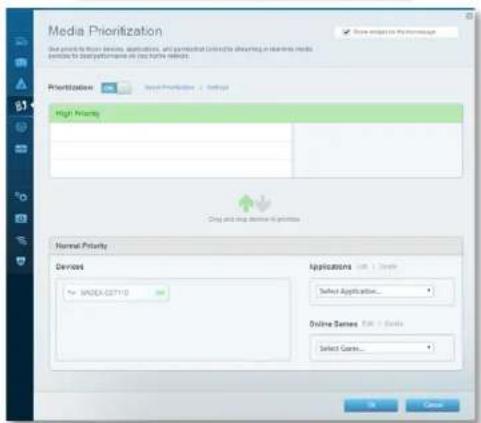

- La Gestion de la priorité des médias permet de définir les dispositifs et les applications qui ont une priorité absolue pour le trafic de votre réseau.

- La Mesure du débit vous permet de tester la vitesse de connexion Internet de votre réseau.

Configuration de votre routeur

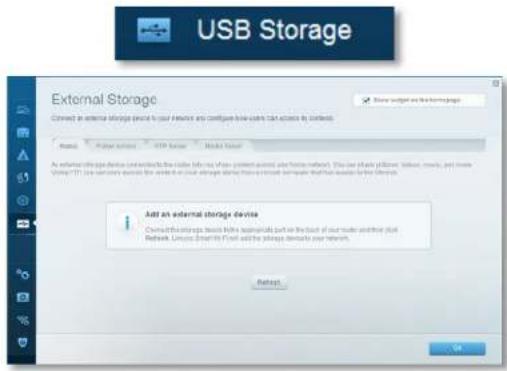

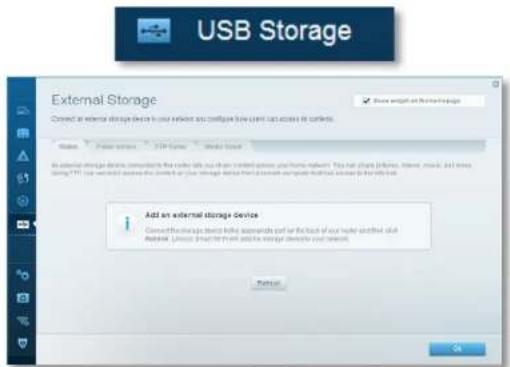

- Le Stockage USB permet d'accéder à un disque USB (non inclus) et de définir le partage de fichiers, un serveur de médias et l'accès FTP. (Disponible uniquement sur les routeurs avec ports USB.)

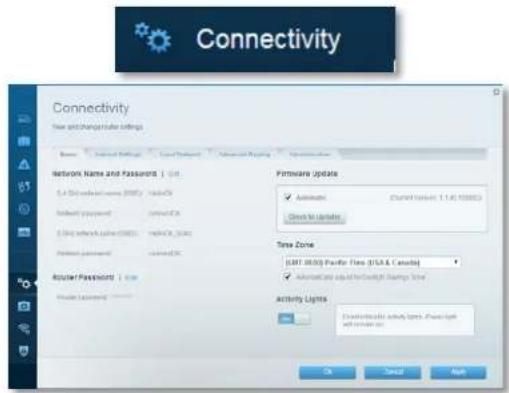

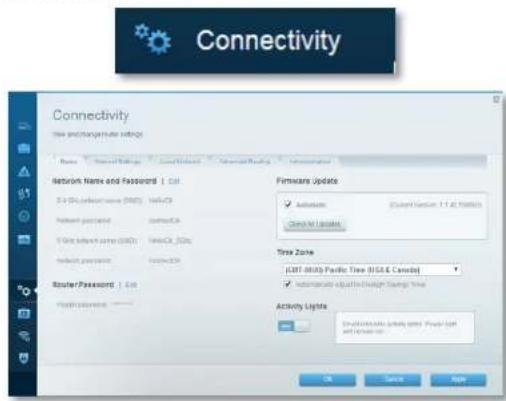

- La Connectivité vous permet de configurer les paramètres réseau de base et avancées.

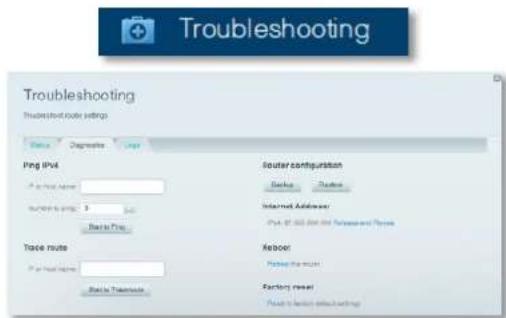

- L'option Dépannage offre un diagnostic des problèmes rencontrés avec votre routeur et vérifie le statut de votre réseau.

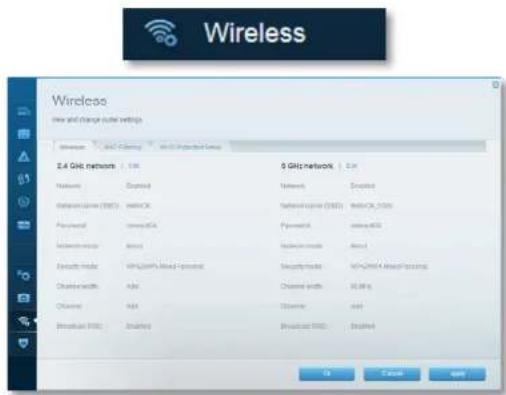

- L'option Sans fil sert à configurer le réseau sans fil de votre routeur. Vous pouvez également modifier le mode de sécurité, le mot de passe, le filtrage MAC et connecter des périphériques dotés de la fonction Wi-Fi Protected Setup.

Configuration de votre routeur

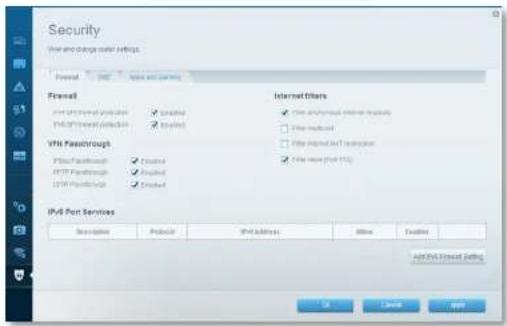

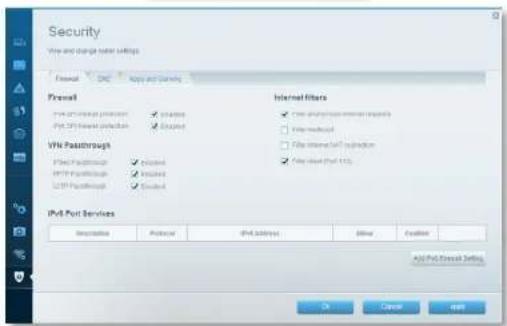

- L'option Sécurité sert à configurer la sécurité sur le réseau sans fil de votre routeur. Configurez le pare-feu et les paramètres VPN. Personnalisez les options de vos applications et de vos jeux.

Security

Ce chapitre peut vous aider à résoudre les problèmes courants d'installation et de connexion à Internet. Pour obtenir de l'aide, contactez notre service d'assistance technique primé sur linksys.com/support.

La configuration de votre routeur a échoué.

Si Linksys Smart Wi-Fi n'a pas terminé l'installation, vous pouvez opter pour l'une des solutions suivantes :

Appuyez sur le bouton de réinitialisation avec un trombone ou une épingle et tenez-le enfoncé jusqu'à ce que le voyant se mette à clignoter (environ 10 secondes). Installez à nouveau le routeur.

• Désactivez temporairement le pare-feu de votre ordinateur (voir les instructions du logiciel de sécurité pour l'aide) et installez à nouveau le routeur.
• Si vous avez un autre ordinateur, utilisez cet ordinateur pour installer à nouveau le routeur.

Mise à jour du Service Pack Windows XP

Pour les ordinateurs tournant sous Windows XP, Service Pack 3 est requis pour exécuter Linksys Smart Wi-Fi. Si le Service Pack actuel est antérieur à la version 3, vous devez télécharger et installer Service Pack 3.

ASTUCE

Pour vous connecter temporairement à Internet et télécharger le Service Pack requis, vous pouvez utiliser le câble Ethernet fourni pour raccorder votre ordinateur directement à votre modem.

Pour installer le Service Pack 3 :

1. Connectez-vous au site Web des mises à jour Microsoft Update (update.microsoft.com/windowsupdate).
2. Suivez les instructions sur le site Internet ou contactez Microsoft si vous avez besoin d'aide.
3. Après le téléchargement et l'installation du Service Pack 3, installez à nouveau le routeur.

Message « Votre câble Internet n'est pas branché »

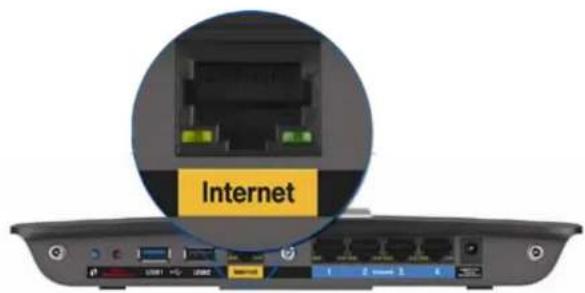

Si vous obtenez un message « Votre câble Internet n'est pas branché » lorsque vous essayez de configurer votre routeur, procédez comme suit :

Pour résoudre le problème, essayez ce qui suit :

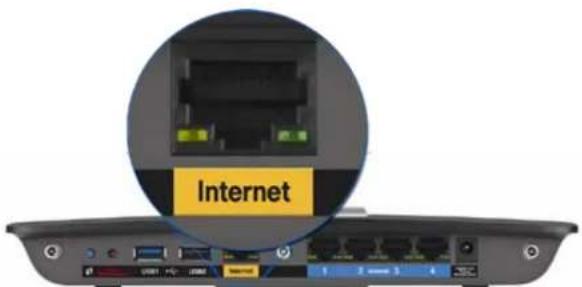

1. Assurez-vous que l'extrémité avec connecteur Ethernet du câble fractionné du modem-adaptateur ADSL2 + APM105 est correctement connecté au port Internet jaune derrière le routeur.

Internet

Vue arrière du routeur

Câble Ethernet du modem- adoptateur ADSL2+ APM105

1. Assurez-vous que votre modem-adaptateur ADSL2 + APM105 est connecté à l'alimentation et à la ligne téléphonique DSL.
2. Installez à nouveau le routeur.

Message « Impossible d'accéder à votre routeur »

Si vous ne pouvez pas accéder à votre routeur parce que votre ordinateur n'est pas connecté au réseau, suivez la procédure de dépannage suivante.

Vous devez être connecté à votre réseau pour accéder à votre routeur. Si vous disposez d'un accès Internet sans fil, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur.

Pour résoudre le problème sur les ordinateurs Windows, procédez comme suit :

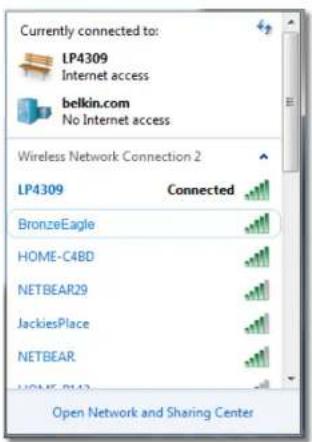

1. Cliquez sur l'icône de réseau sans fil située sur le Bureau Windows, dans la barre d'état système de l'ordinateur. L'icône peut varier en fonction de votre version de Windows. Windows 7 est représenté ci-dessous.

1. Cliquez sur Ouvrir le Centre Réseau et partage. La liste des réseaux disponibles s'affiche.

XAC-Series Linksys

Dépannage

1. Cliquez sur le nom de votre réseau, puis sur Se connecter. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé LP4309. Le nom du réseau Linksys E-Series, BronzeEagle dans cet exemple, est montré en surbrillance.

1. Si l'ordinateur vous demande de fournir une clé réseau, saisissez votre mot de passe (clé de sécurité) dans les champs et cliquez sur Connexion.

Votre ordinateur se connectera au réseau, et vous devriez être en mesure d'accéder au routeur.

Pour résoudre le problème sur les ordinateurs Mac, procédez comme suit :

1. Dans la barre de menu située en haut de l'écran, cliquez sur l'icône Wi-Fi. La liste des réseaux sans fil s'affiche. Le Smart Wi-Fi Linksys attribue automatiquement un nom à votre réseau.

Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau Linksys E-Series, BronzeEagle dans cet exemple, est montré en surbrillance.

1. Cliquez sur le nom de réseau sans fil de votre routeur Linksys E-Series (BronzeEagle dans cet exemple).

2. Tapez votre mot de passe réseau sans fil (clé de sécurité) dans le champ Mot de passe, puis cliquez sur OK.

Nom de modèle Linksys XAC1900

Description Modem-routeur Smart Wi-Fi AC1200 Linksys

Numéro de modèle XAC1900

Vitesse du port de commutation 10/100/1000 Mbits/s (Ethernet gigabit)

Fréquence radio 2,4 et 5 GHz

Nombre d'antennes 3 antennes externes

Alimentation (modèles destinés à l'Union

européenne uniquement)

Voyants Panneau supérieur : Alimentation

Panneau arrière : Internet, Ethernet (1-4)

UPnP Pris en charge

Fonctions de sécurité WEP, WPA, WPA2, RADIUS

Configuration binaire

de la clé de sécurité Cryptage jusqu'à 128 bits

Systèmes de fichiers

pris en charge FAT, NTFS, et HSF+

Normes ADSL T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) pour Annexe A, B, M, L

Navigateurs pris en charge Internet Explorer 8 ou supérieur, Firefox 4 ou supérieur, Google Chrome 10 ou supérieur et Safari 4 ou supérieur

Conditions environnementales

Dimensions	256 x 40 x 184 mm
Poids unitaire	534 g
Alimentation	12 V, 3,5 A
Certifications	CE, Wi-Fi a/b/g/n/projet ac, Windows 7, Windows 8, DLNA

Température de fonctionnement 0 à 40 °C

Température de stockage -20 à 60 °C

Humidité en fonctionnement 10 à 80 % d'humidité relative, non condensée

Humidité de stockage 5 à 90%, non condensée

REMARqUES

Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur Linksys.com/support.

Les caractéristiques sont sujettes à modification sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment la capacité du réseau sans fil, le débit de données, la portée et la couverture. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.

Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.linksys.com/en-us/license. Veuillez visiter http://support.linksys.com/en-us/gplcodecenter pour toute demande relative au source code GPL.

Visitez linksys.com/support pour notre service d'assistance technique primé

BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont

des marques commerciales du groupe de sociétés Belkin. Les marques

de tiers mentionrées ici appartiennent à leurs propriétaires respectifs.

© 2014 Belkin International, Inc. et/ou ses filiales. Tous droits réservés:

NKP6-00138 Rav. ABC

LINKSYS™ Guide de l'utilisateur XAC1900

LINKSYS™

Guide de

l'utilisateur

XAC1900

Table des matières

Vue d'ensemble du produit

XAC1900....1

Montage mural 3

Configuration de votre routeur de série EA

Où trouver de plus amples renseignements .....4

Comment installer votre routeur. 4

Comment se connecter au sans fil intelligent Linksys. . . . . . . 5

Comment se connecter au sans fil intelligent Linksys 5

Comment modifier les paramètres du routeur 5

Dépannage

Votre routeur n'a pas été configuré correctement. . . . . . . . . . 9

Mise à jour de Windows XP Service Pack. .....9

Message : Votre câble Internet n'est pas branché ..... 10

Message : Impossible d'accéder à votre routeur ..... 10

Spécifications

Vue d'ensemble du produit

XAC1900

Vue du dessus

Témoin lumineux

- Témoin lumineux : voyant continu quand le routeur est allumé et lorsqu'une connexion Wi-Fi Protected Setup a été correctement établie. Clignote lentement lors du démarrage, des mises à niveau du micrologiciel et lorsqu'une connexion Wi-Fi Protected Setup est en cours. Clignote rapidement lorsqu'il y a une erreur de configuration selon la norme Wi-Fi Protected Setup.

Vue arrière

Connecteurs d'antennes ajustables Bouton Wi-Fi Protected Setup Port Ethernet et témoins d'activité Bouton Reset Port d'alimentation Ports USB Port Internet et témoins d'activité Bouton marche/arrêt

• Connecteurs d'antennes ajustables : ce routeur est livré avec trois antennes externes ajustables. Vissez chaque antenne dans le connecteur en sens horaire avant d'exécuter l'utilitaire de configuration.
• Bouton Wi-Fi Protected Setup™ : appuyez pour configurer la sécurité de l'accès sans fil sur les périphériques réseau compatibles Wi-Fi Protected Setup.
• Port USB : partagez un espace de stockage de données avec d'autres utilisateurs sur votre réseau ou sur Internet. Vous pouvez aussi brancher une imprimante USB et la partager sur votre réseau.
• Ports Ethernet : utilisez des câbles Ethernet (aussi appelés câbles réseau ou câbles Internet) pour relier des périphériques à votre réseau par ces ports Gigabit (10/100/1000) Ethernet bleus.
• Port Internet: raccordez un câble Ethernet à ce port jaune et à votre modem.
• Bouton Reset : maintenez ce bouton enfoncé pendant 10 secondes (jusqu'à ce que les voyants de port clignotent simultanément) pour réinitialiser le routeur aux paramètres établis par défaut à l'usine. Vous pouvez également rétablir les paramètres par défaut à l'aide du sans fil intelligent Linksys.
• Port d'alimentation : branchez le bloc d'alimentation en c.a. fourni.
• Bouton marche/arrêt : appuyez sur | (on) pour mettre le routeur sous tension. (Modèles européens seulement.)

Modem de ligne électrique APM105 ADSL2+

• Vert clignotant : Démarrage du modem de ligne électrique et établissement d'une connexion ADSL en cours.
  • Vert fixe : Ligne ADSL synchronisée avec le FAI.
• Ambre clignotant : Problème de connexion physique de l'ADSL (p.ex. le câble téléphonique n'est pas connecté à la prise murale).

• Port DSL : Se relie au câble ADSL.
• Alimentation : Se relie au câble d'alimentation.

Bouton Reset (réinitialisation) :

• Redémarrage : appuyez et maintenez enfoncé pendant une seconde, puis relâchez.
• Rétablir les paramètres par défaut : appuyez et maintenez enfoncé pendant cinq secondes, puis relâchez.

Montage mural

Le dessous du routeur est muni de deux fentes pour montage mural. La distance entre les fentes est de 82 mm. Deux vis sont nécessaires pour monter le routeur.

Matériel de montage suggéré 7-8 mm 1,5-2 mm 3-5 mm

REMARQUE

Linksys n'est pas responsable des dommages occasionnés par un matériel mal monté au mur.

Procédez comme suit :

1. Choisissez l'endroit voulu pour installer le routeur. Assurez-vous que le mur est lisse, plat, sec et suffisamment solide. Choisissez un emplacement situé près d'une prise électrique.
2. En vous basant sur le modèle à la page suivante, percez deux trous dans le mur.
3. Insérez les vis en laissant dépasser les têtes de 3 mm.
4. Placez le routeur de manière à aligner les trous de montage avec les deux vis.
5. Placez les trous sur les vis et abaissez le routeur jusqu'à ce qu'il soit bien en place.

Gabarit pour montage mural

Imprimez cette page grandeur réelle.

Découpez le long de la ligne pointillée et placez au mur pour assurer l'espacement approprié entre les trous.

82 mm

Configuration de votre routeur de série EA

Où trouver de plus amples renseignements

Outre le présent Guide de l'utilisateur, vous trouverez des renseignements supplémentaires aux emplacements suivants :

• Linksys.com/support (documentation, téléchargements, FAQ, soutien technique, clavardage en direct, forums)
• Aide du sans fil intelligent Linksys (connectez-vous à Sans fil intelligent Linksys, puis cliquez sur Aide en haut de l'écran)

Comment installer votre routeur

1. Branchez les antennes à l'arrière de votre routeur, comme indiqué. Pour des performances optimales, les antennes doivent être orientées à la verticale.
2. Raccordez le modem de ligne électrique à votre routeur en utilisant les câbles dédoublés fournis, comme sur l'illustration.

1. Raccordez le câble téléphonique et le cordon d'alimentation fournis au modem de ligne électrique. Branchez le modem de ligne électrique sur secteur et le câble téléphonique sur une prise murale.

1. Patientez jusqu'à ce que le voyant d'alimentation sur la partie supérieure du routeur soit allumé.
2. Connectez-vous au nom de réseau sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec le routeur XAC1900. (Vous pourrez modifier ces renseignements ultérieurement.) Sélectionnez l'option permettant de se connecter automatiquement à ce réseau à l'avenir. Vous n'aurez pas accès à Internet tant que le routeur n'aura pas été intégralement configuré (voir Étape 6).
3. Ouvrez un navigateur Web pour lancer les instructions de configuration du routeur sans fil intelligent Linksys. Si les instructions de configuration n'apparaissent pas, entrez linksyssmartwifi.com dans la barre d'adresse.
4. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte Sans fil intelligent Linksys. Utilisez Sans fil intelligent Linksys pour la gestion des paramètres du routeur :

• la modification du nom du routeur et du mot de passe;
• la configuration de l'accès d'invités;
• la configuration du contrôle parental;
• l'ajout de périphériques à votre réseau;
- la vérification de la vitesse de votre connexion Internet.

REMARQUE :

Le compte Sans fil intelligent Linksys vous enverra un courriel de vérification. Assurez-vous d'ouvrir le courriel de Linksys et de cliquer sur les liens envoyés.

Comment se connecter au sans fil intelligent Linksys

Utilisez Sans fil intelligent Linksys pour configurer votre routeur à partir de n'importe quel ordinateur disposant d'une connexion Internet.

Pour ouvrir le Sans fil intelligent Linksys :

1. Cliquez sur l'icône Sans fil intelligent Linksys sur votre bureau.

-OU-

Ouvrez un navigateur Web et accédez à la page www.linksyssmartwifi.com.

1. Entrez l'adresse de courriel et le mot de passe que vous avez définis plus tôt, puis cliquez sur Connexion.

Comment modifier les paramètres du routeur

Utilisez le Sans fil intelligent Linksys pour modifier les paramètres de votre routeur et définir des fonctionnalités spécifiques telles que le contrôle parental et l'accès d'invités.

REMARQUE :

Pour obtenir plus d'aide sur un des menus, cliquez sur Aide en haut de l'écran.

Pour modifier les paramètres du routeur :

1. Ouvrez le Sans fil intelligent Linksys et connectez-vous à votre compte
2. Dans le menu de gauche, cliquez sur une option :

- La liste des périphériques vous permet de voir et de gérer tous les périphériques réseau connectés à votre routeur. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités, déconnecter des périphériques ou afficher des renseignements sur chacun de ces périphériques.

Configuration de votre routeur

- L'accès d'invité vous permet de configurer un réseau afin que vos invités puissent avoir accès à Internet mais pas à l'ensemble des ressources de votre réseau.

- Le contrôle parental vous permet de bloquer l'accès à des sites Web et de définir des heures d'accès à Internet.

- La priorisation des sources de lecture vous permet de définir quels sont les périphériques et applications prioritaires en termes de trafic réseau.

- Le test de vitesse vous permet de vérifier la vitesse de la connexion Internet de votre réseau.

Configuration de votre routeur

- Le périphérique de stockage USB vous permet d'accéder à un périphérique USB connecté (non fourni) et de configurer le partage de fichiers, un serveur multimédia et l'accès à FTP. (Disponible uniquement sur les routeurs dotés de ports USB.)

- La connectivité vous permet de configurer les paramètres de base et avancés de votre réseau.

- Le dépannage vous permet de diagnostiquer les problèmes rencontrés avec votre routeur et de vérifier l'état de votre réseau.

- La fonction sans fil vous permet de configurer le réseau sans fil de votre routeur. Vous pouvez modifier le mode de sécurité, le mot de passe, le filtre MAC et connecter les périphériques à l'aide de Wi-Fi Protected Setup.

Configuration de votre routeur

- La fonction de sécurité vous permet de configurer la sécurité du réseau sans fil de votre routeur. Vous pouvez définir un pare-feu ou des paramètres VPN, ou encore personnaliser des paramètres pour les applications et les jeux.

Security

Ce chapitre peut vous aider à résoudre des problèmes de configuration courants et à vous connecter à Internet. Pour obtenir de l'aide supplémentaire, communiquez avec notre soutien à la clientèle primé sur linksys.com/support.

Votre routeur n'a pas été configuré correctement

Si Sans fil intelligent Linksys n'a pas terminé la configuration, essayez la manipulation suivante :

À l'aide d'un trombone ou d'une broche, maintenez le bouton Reset (Réinitialisation) enfoncé jusqu'à ce que le voyant commence à clignoter (environ 10 secondes). Installez de nouveau le routeur.

USB + 1 2 Shower 3 4 Internet Power

• Désactivez temporairement le coupe-feu de votre ordinateur (pour obtenir de l'aide, reportez-vous aux instructions du logiciel de sécurité), et installez de nouveau le routeur.
• Si vous avez un autre ordinateur, utilisez-le pour installer de nouveau le routeur.

Mise à jour de Windows XP Service Pack

Pour les ordinateurs fonctionnant sous Windows XP, Linksys Smart Wi-Fi nécessite le Service Pack 3. Si le Service Pack actuellement installé est antérieur à la version 3, vous devez télécharger et installer le Service Pack 3.

ASTUCE

Pour vous connecter temporairement à Internet et télécharger le Service Pack requis, utilisez le câble Ethernet fourni pour raccorder votre ordinateur directement à votre modem.

Pour installer le Service Pack 3 :

1. Connectez-vous au site Microsoft Update (update.microsoft.com/windowsupdate).
2. Suivez les instructions sur le site Web ou communiquez avec Microsoft si vous avez besoin d'aide supplémentaire.
3. Après avoir téléchargé et installé le Service Pack 3, installez de nouveau le routeur.

Message : Votre câble Internet n'est pas branché

Si le message « Votre câble Internet n'est pas branché » apparaît lorsque vous êtes en train de configurer votre routeur, suivez ces étapes de dépannage.

Pour résoudre le problème, essayez la manipulation suivante :

1. Assurez-vous que l'extrémité Ethernet du câble dédoublé du Modem de ligne électrique APM105 ADSL2+ soit solidement branché au port Internet jaune à l'arrière du routeur.

Internet

Vue arrière du routeur

Câble Ethernet du modem de ligne électrique APM105 ADSL2+

1. Assurez-vous que votre Modem de ligne électrique APM105 ADSL2+ soit branché sur secteur et à la ligne téléphonique DSL.
2. Installez de nouveau le routeur.

Message : Impossible d'accéder à votre routeur

Si vous ne pouvez pas accéder à votre routeur parce que votre ordinateur n'est pas connecté à votre réseau, suivez ces étapes de dépannage.

Pour accéder à votre routeur, vous devez être connecté à votre propre réseau. Si vous disposez d'un accès Internet sans fil, vous vous êtes peut-être déjà connecté à un autre réseau sans fil sans le savoir.

Pour régler le problème sur les ordinateurs sous Windows, suivez les instructions suivantes :

1. Sur votre bureau Windows, cliquez avec le bouton droit de la souris sur l'icône de connexion sans fil dans la barre d'état système. L'icône pourrait être différente selon la version de Windows que vous utilisez. Celle qui s'affiche sur Windows 7 est représentée ci-dessous.

1. Cliquez sur Ouvrir le Centre Réseau et partage. Une liste des réseaux disponibles s'affiche.

Linksys série XAC

Dépannage

1. Cliquez sur le nom de votre propre réseau, puis sur Connexion. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé LP4309. Le nom du réseau Linksys de série E, BronzeEagle dans cet exemple, est sélectionné.

1. Si on vous demande d'entrer une clé réseau, tapez votre mot de passe (clé de sécurité) dans les champs, puis sur Connexion.

Votre ordinateur se connectera au réseau et vous devriez pouvoir accéder au routeur.

Pour régler le problème sur les ordinateurs sous Mac, suivez les instructions suivantes :

1. Dans la barre de menu en haut de l'écran, cliquez sur l'icône Sans fil. Une liste des réseaux sans fil apparaîtra. Linksys Smart Wi-Fi a automatiquement attribué un nom à votre réseau.

Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du réseau Linksys E-Series, BronzeEagle dans cet exemple, est sélectionné.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle-guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Cliquez sur le nom de réseau sans fil du routeur Linksys de série E (BronzeEagle dans l'exemple).

2. Entrez votre mot de passe de réseau sans fil (Clé de sécurité) dans le champ Mot de passe puis cliquez sur OK.

Nom du modèle Linksys XAC1900

Description Routeur modem sans fil intelligent Linksys AC1900

Numéro de modèle XAC1900

Vitesse du port du commutateur 10/100/1000 Mbits/s (Gigabit Ethernet)

Bande de fréquences 2,4 et 5 GHz

Nombre d'antennes 3 antennes externes

Ports Marche/arrêt, USB (2), Internet, Ethernet (1-4), R-SMA (3)

Touches Reset (Réinitialiser), Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé), Alimentation (modèles européens uniquement)

Voyants Panneau supérieur : Alimentation Panneau arrière : Internet, Ethernet (1-4)

UPnP Pris en charge

Éléments de sécurité WEP, WPA, WPA2, RADIUS

Bits de clé de sécurité Cryptage de données jusqu'à 128 bits

Systèmes de fichiers

pris en charge FAT, NTFS et HFS+

Normes ADSL T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) pour les Annexes A, B, M, L

Navigateurs compatibles Internet Explorer 8 ou version plus récente, Firefox 4 ou version plus récente, Google Chrome 10 ou version plus récente et Safari 4 ou version plus récente

Environnement d'exploitation

Dimensions	256 x 40 x 184 mm (10,8 x 1,58 x 7,25 po)
Poids 534 g (18,84 oz)
Alimentation	12 V, 3,5A
Certifications	CE, Wi-Fi a/b/g/n/ac préliminaire, Mac, Windows 7, Windows 8, DLNA
Température (fonctionnement)	0 à 40 °C
Température (entreposage)	-20 à 60 °C
Humidité (marche) sans condensation	10 à 80 % d'humidité relative,
Humidité (entreposage)	5 à 90 %, sans condensation

REMARqUES

Pour plus d'informations concernant la conformité aux normes, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur Linksys.com/support.

Les spécifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.

Rendez-vous sur linksys.com/support pour notre soutien technique primé

BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif.© Belkin International, Inc. et/ou ses sociétés affiliées, 2014. Tous droits réservés.

NKP6-00138 Rav. MIO

Windows XP Service Pack frissités .....9

- Conectar dispositivos à rede
