LINKSYS™ Käyttöopas XAC1900

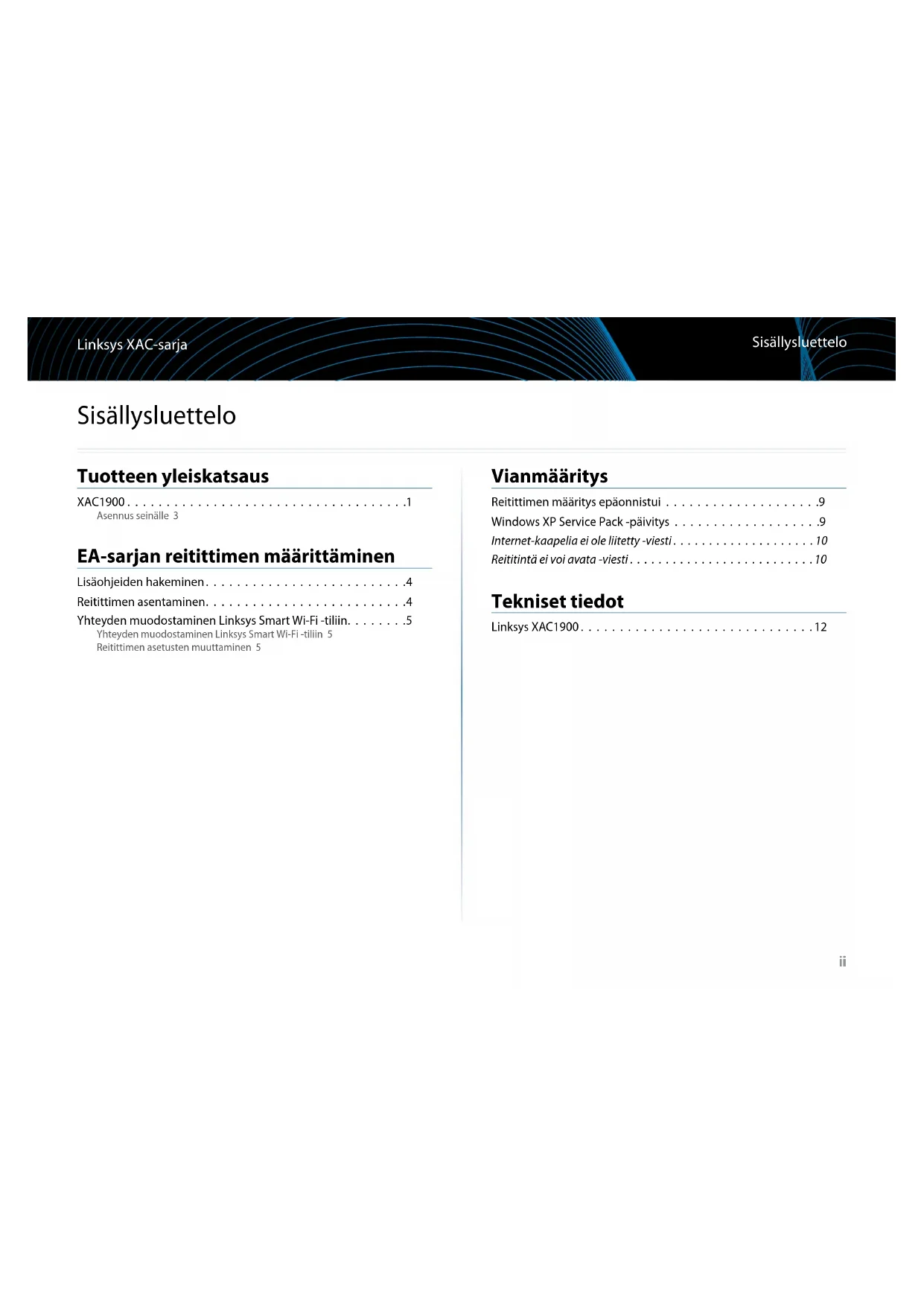

Sisällysluettelo

Tuotteen yleiskatsaus

XAC1900....1 Asennus seinälle 3

EA-sarjan reitittimen määrittäminen

Lisäohjeiden hakeminen....4

Reitittimen asentaminen. 4

Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin. . . . . . . 5 Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin 5 Reitittimen asetusten muuttaminen 5

Vianmääritys

Reitittimen määritys epäonnistui ....9

Windows XP Service Pack -päivitys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Internet-kaapelia ei ole liitetty -viesti....10

Reititintä ei voi avata -viesti....10

Tekniset tiedot

Tuotteen yleiskatsaus

XAC1900

Laite ylhäältä

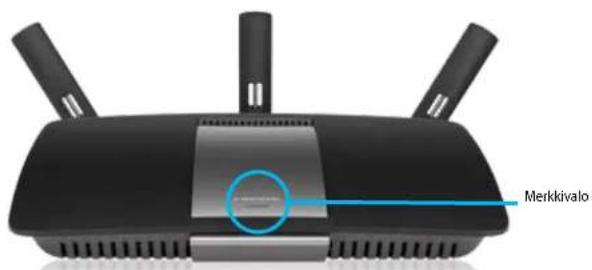

Merkkivalo

- Merkkivalo – Palaa tasaisesti, kun virta on kytketty ja kun Wi-Fi Protected Setup -yhteys on muodostettu. Valo vilkkuu hitaasti käynnistyksen, laiteohjelmiston päivityksen ja Wi-Fi Protected Setup -yhteyden muodostamisen aikana. Valo vilkkuu nopeasti, jos Wi-Fi Protected Setup -määrityksessä tapahtuu virhe.

Laite takaa

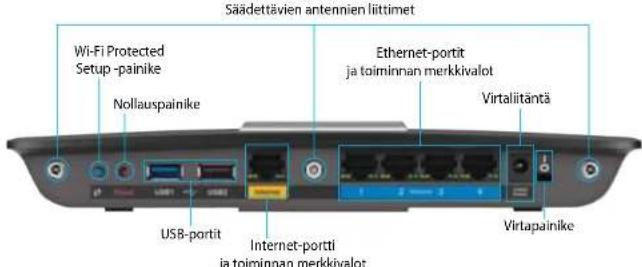

Säädettävien antennien liittimet Wi-Fi Protected Setup -painike Nollauspainike Ethernet-portit ja toiminnan merkkivalot Virtaliitäntä USB-portit Internet-portti ja toiminnan merkkivalot Virtapainike

• Säädettävien antennien liittimet – Tämän reitittimen mukana toimitetaan kolme säädettävää ulkoista antenna. Kiinnitä antennit liittimiin myötäpäivään kiertämällä ennen asennusapuohjelman suorittamista.
• Wi-Fi Protected Setup™ -painike – Painamalla tätä voit määrittää langattoman yhteyden suojauksen Wi-Fi Protected Setup -yhteensopivissa verkkolaitteissa.
• USB-portti – Voit jakaa tallennusaseman muiden käyttäjien kanssa verkossa tai Internetissä. Voit liittää porttiin myös USB-tulostimen ja jakaa sen verkossa.
• Ethernet-portit – Yhdistä laitteita verkkoon kytkemällä Ethernet-kaapelit (kutsutaan myös verkko- tai Internet-kaapeliksi) näihin sinisiin Gigabit (10/100/1000) Ethernet -portteihin.
• Internet-portti – Kytke Ethernet-kaapeli tähän keltaiseen porttiin ja modeemiin.
• Nollauspainike – Voit palauttaa reitittimen tehdasoletusasetukset pitämällä tätä painiketta painettuna 10 sekuntia (kunnes porttien merkkivalot vilkkuvat samanaikaisesti). Voit palauttaa oletusasetukset myös Linksys Smart Wi-Fi -käyttöliittymässä.
• Virtaliitäntä – Kytke mukana toimitettu verkkolaite tähän liitäntään.
• Virtapainike – Kytke virta reitittimeen painamalla tämä painike | (on) -asentoon. (vain EU-mallit)

APM105 ADSL2+ -virtamodeemi

• Vilkkuva vihreä: Virtamodeemi käynnistyy ja muodostaa ADSL-yhteyttä.
• Tasainen vihreä: ADSL-yhteys on muodostettu Internet-palveluntarjoajaan.
• Vilkkuva keltainen: Fyysinen ADSL-yhteysongelma, esimerkiksi puhelinkaapelia ei ole kytketty seinäliitäntään.

• DSL-portti: Kytketään ADSL-kaapeliin.
- Virtakytkentä: Kytketään virtajohtoon.

Nollauspainike:

• Uudelleenkäynnistys: Pidä painettuna yhden sekunnin ajan ja vapauta.
- Oletusasetusten palautus: Pidä painettuna viiden sekunnin ajan ja vapauta.

Asennus seinälle

Reitittimen pohjalevyssä on kaksi seinäkiinnitysreikää. Reikien etäisyys on 82 mm. Reitittimen kiinnittämiseen tarvitaan kaksi ruuvia.

Suositeltavat asennusruuvit 7-8 mm 1,5-2 mm 3-5 mm

HUOMAUTUS

Linksys ei ole vastuussa pitämättömien kiinnitysruuvien aiheuttamista vahingoista.

Toimi seuraavasti:

1. Päätä reitittimen asennuspaikka. Varmista, että asennusseinä on tasainen, kuiva ja tukeva. Varmista myös, että pistorasia on riittävän lähellä.
2. Poraa seinään kaksi reikää käyttämällä apuna seuraavalla sivulla olevaa mallia.
3. Kiinnitä ruuvit ja jätä ruuvien päätä 3 mm ulos.
4. Aseta reititin niin, että sen seinäasennusreijät ovat kahden ruuvin kohdalla.
5. Siirrä reititintä seinää kohti niin, että ruuvinpäät menevät reitittimen seinäasennusreikien leveän osan läpi. Vedä sitten reititintä alaspäin, kunnes ruuvit ovat pitävästi seinäasennusreikien kapeiden osien yläpäässä.

Seinäasennusmalli

Tulosta tämä sivu 100 prosentin kokoisena.

Leikkaa katkoviivaa pitkin ja sijoita malli seinälle, niin voit porata reiät juuri oikeisiin kohtiin

22

EA-sarjan reitittimen määrittäminen

Lisäohjeiden hakeminen

Tämän käyttöoppaan lisäksi voit tutustua seuraaviin ohjeresursseihin:

• Linksys.com/support(käyttöoppaat, lataukset, useinkysytytkysymykset, tekninen tuki, tukipalvelun keskustelutoiminto, keskustelupalstat)
• Linksys Smart Wi-Fi -ohje (Kirjaudu Linksys Smart Wi-Fi -tiliin ja valitse näytön yläosassa Ohje.)

Reitittimen asentaminen

1. Kytke antennit reitittimen taustapuolelle kuvan mukaisesti. Parhaan tuloksen saat suuntaamalla antennit ylöspäin.
2. Kytke virtamodeemi reitittimeen mukana toimitetulla jakokaapelilla kuvan mukaisesti.

1. Kytke mukana toimitettu virtajohto ja puhelinkaapeli virtamodeemiin. Kytkevirtamodeemipistorasiaan jaliitäpuhelinkaapelipuhelinpistorasiaan.

1. Odota, kunnes reitittimen yläosassa oleva virran merkkivalo palaa tasaisesti.
2. Muodosta yhteys suojattuun langattomaan verkkoon, jonka nimi on ilmoitettu XAC1900:n mukana toimitetussa pika-aloitusoppaassa. (Voit muuttaa näitä tietoja myöhemmin.) Valitse asetus, joka yhdistää automaattisesti tähän verkkoon jatkossa. Internet-yhteys ei toimi, ennen kuin reitittimen asennus on suoritettu loppuun (ks. vaihe 6).
3. Avaa verkkoselain, jotta saat näkyviin Linksys Smart Wi-Fi -reitittimen asennusohjeet. Jos asennusohjeet eivät tule näkyviin, kirjoita osoiteriville linksyssmartwifi.com.
4. Määritä Linksys Smart Wi-Fi -tili noudattamalla asennuksen lopussa näyttöön tulevia ohjeita. Voit hallita reitittimen asetuksia Linksys Smart Wi-Fi -tilin avulla.

- muuttaa reitittimen nimen ja salasanan

- määrittää vieraskäytön

- määrittää lapsilukon

• liittää laitteita verkkoon

• testata Internet-yhteyden nopeuden.

HUOMAUTUS:

Linksys Smart Wi-Fi lähettää sinulle vahvistussähköpostiviestin. Avaa Linksysin lähettämä viesti ja napsauta siinä olevaa linkkiä.

Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin

Linksys Smart Wi-Fi -tilin avulla voit määrittää reitittimen mistä tahansa tietokoneesta, jossa on Internet-yhteys.

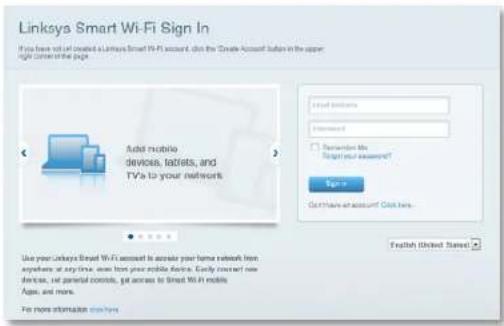

Linksys Smart Wi-Fi -käyttöliittymän avaaminen:

1. Napsauta työpöydän Linksys Smart Wi-Fi -kuvaketta.

-TAI-

Avaa selain ja siirry osoitteeseen www.linksyssmartwifi.com.

1. Kirjoita aiemmin määrittämäsi sähköpostiosoite ja salasana, ja valitse sitten Kirjaudu.

Reitittimen asetusten muuttaminen

Linksys Smart Wi-Fi -tilin avulla voit muuttaa reitittimen asetuksia ja määrittää erityistoimintoja, kuten lapsilukon ja vieraskäytön.

HUOMAUTUS:

Valikkoihin liittyviä lisäohjeita saat valitsemalla näytön yläosassa Ohje.

Reitittimen asetusten muuttaminen:

1. Avaa Linksys Smart Wi-Fi ja kirjaudu tiliisi.
2. Valitse vasemmasta valikosta vaihtoehto:

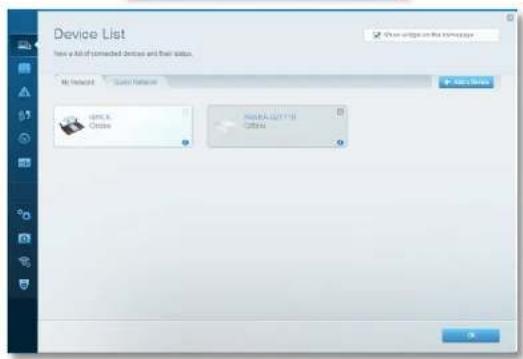

- Laiteluettelossa voit tarkastella ja hallita kaikkia reitittimeen liitettyjä verkkolaitteita. Voit tarkastella pää- ja vierasverkon laitteita, katkaista laitteiden yhteydet ja näyttää kunkin laitteen tiedot.

Reitittimen määrittäminen

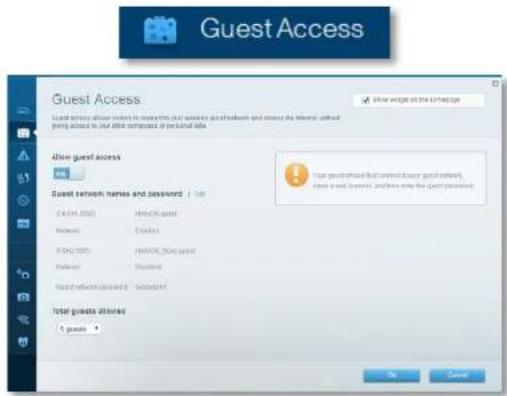

- Vierasverkko-toiminnon avulla voit määrittää verkon, josta vieraasi voivat muodostaa Internet-yhteyden, mutta eivät pääse käyttämään kaikkia verkkoresurssejasi.

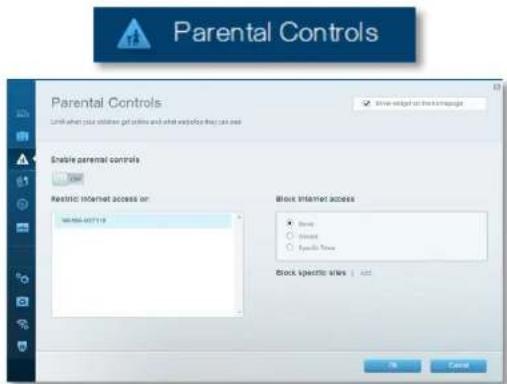

- Lapsilukon avulla voit estää tiettyjen sivustojen käytön ja määrittää Internetin käyttöajat.

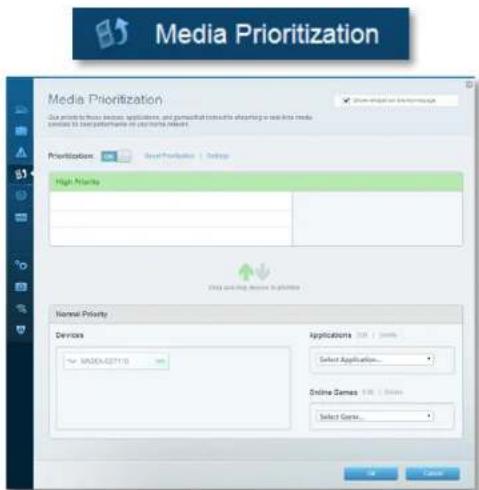

- Etusijan antaminen määrittää, mitkä laitteet ja sovellukset ovat etusijalla verkon kaistanleveyden käytössä.

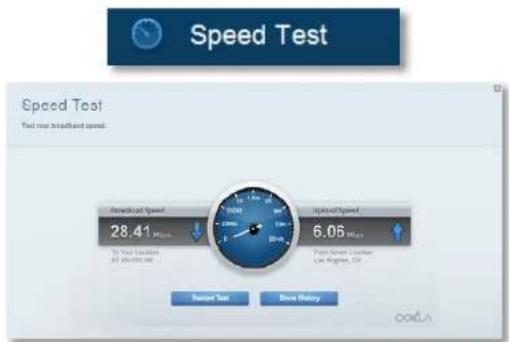

- Nopeustestin avulla voit testata verkon Internet-yhteyden nopeutta.

Reitittimen määrittäminen

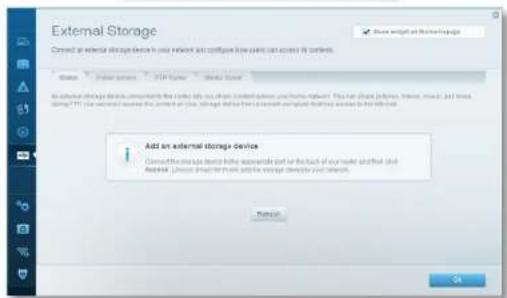

- USB-laite -toiminnon avulla voit käyttää reitittimeen liitettyä USB-asemaa (ei sisälly toimitukseen) ja määrittää tiedostojen jakamisen, mediapalvelimen ja FTP-yhteyden asetukset. (Toiminto on käytettävissä vain USB-portteja sisältävissä reitittimissä.)

USB Storage

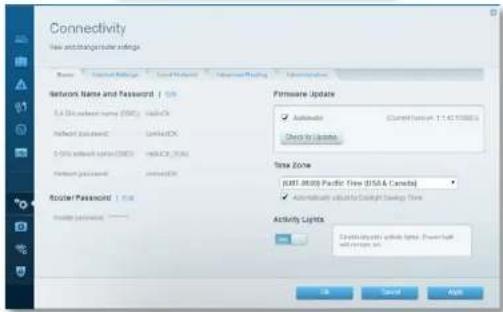

- Liitettävyys-valikossa määrittää verkon perus- ja lisääasetukset.

Connectivity

- Vianmääritys-kohdassa voit selvittää reitittimen ongelmia ja tarkistaa verkon tilan.

Troubleshooting

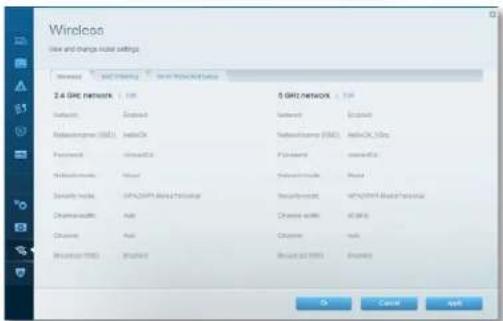

- Langaton-kohdassa voit määrittää reitittimen langattoman verkon. Voit muuttaa suojaustilaa, salasanaa ja MAC-suodatusta sekä liittää laitteita Wi-Fi Protected Setup -toiminnon avulla.

Wireless

Wireless View and change network settings 2.4 GHz NETWORK 5 GHz NETWORK Internet Internet NetworkIncome (USD) InternetIncome (USD) InternetIncome (USD) InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome InternetIncome IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG IPG

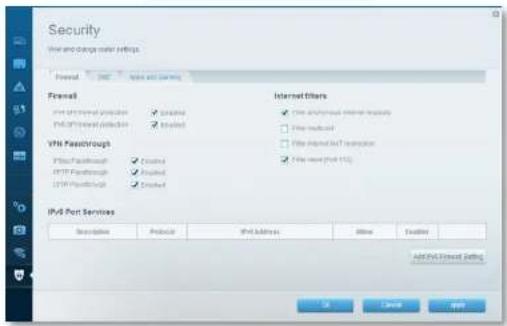

- Suojaus-kohdassa voit määrittää reitittimen langattoman suojauksen. Voit määrittää palomuurin ja VPN-asetukset sekä määrittää omia asetuksiasi sovelluksille ja peleille.

Security

Tämä luku opastaa yleisimpien reitittimen asennukseen ja Internet-yhteyden muodostamiseen liittyvien ongelmien ratkaisemisessa. Lisätietoja saat palkitusta asiakastuestamme osoitteessa linksys.com/support.

Reitittimen määritys epäonnistui

Jos Linksys Smart Wi-Fi -määritys ei onnistu, kokelle seuraavia toimia:

Paina reitittimen nollauspainiketta paperiliittimellä tai neulalla (noin 10 sekuntia), kunnes merkkivalo alkaa vilkkua. Asenna reititin uudelleen.

USB + 1 2 3 4 Internet

• Poista tietokoneen palomuuri tilapäisesti käytöstä (katso lisätietoja suojausohjelmiston ohjeista) ja asenna reititin uudelleen.
• Jos käytettävissä on toinen tietokone, asenna reititin uudelleen sen avulla.

Windows XP Service Pack -päivitys

Windows XP -tietokoneissa Linksys Smart Wi-Fi edellyttää Service Pack 3 -päivitystä. Jos nykyisen asennetun Service Packin versio on vanhempi kuin 3, lataa ja asenna Service Pack 3.

VIHJE

Jos haluat muodostaa väliaikaisen Internet-yhteyden tarvittavan Service Pack -päivityksen lataamista varten, kytke tietokone suoraan modeemiin mukana toimitetun Ethernet-kaapelin avulla.

Service Pack 3:n asennus:

1. Avaa Microsoft Update -sivusto (update.microsoft.com/windowsupdate).
2. Noudata sivustossa olevia ohjeita tai ota tarvittaessa yhteyttä Microsoftiin.
3. Kun Service Pack 3 on ladattu ja asennettu, asenna reititin uudelleen.

Internet-kaapelia ei ole liitetty -viesti

Jos Internet-kaapelia ei ole liitetty -viesti tulee näkyviin reitittimen määrityksen aikana, noudata näitä vianmääritysohjeita:

Voit korjata ongelman seuraavasti:

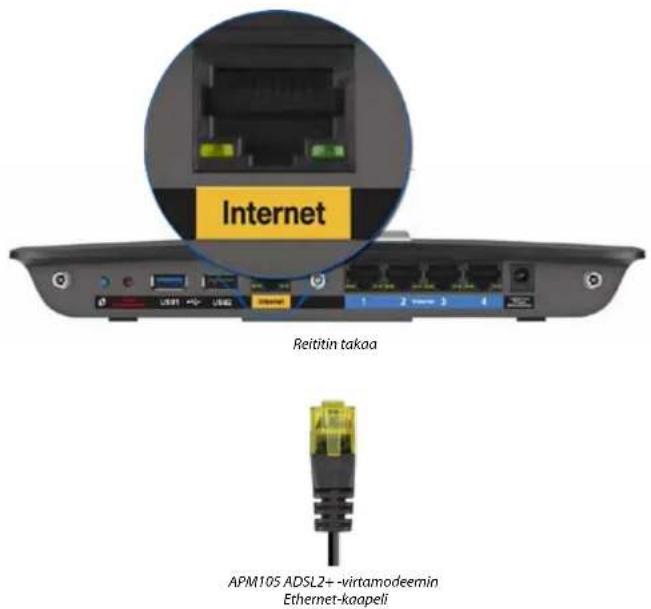

1. Varmista, että APM105 ADSL2+ -virtamodeemin jakokaapelin Ethernetliitin on kytketty kunnolla reitittimen takana olevaan keltaiseen Internetporttiin.

Internet Reitin takoa APM105 ADSL2+ -virtamodeemin Ethernet-kaopeli

1. Varmista, että APM105 ADSL2+ -virtamodeemi on kytketty verkkovirtaan ja DSL-puhelinjohtoon.
2. Asenna reititin uudelleen.

Reitintä ei voi avata -viesti

Jos et voi käyttää reititintä, koska tietokonetta ei ole yhdistetty verkkoon, noudata näitä vianmääritysohjeita.

Reitittimen käyttäminen edellyttää yhteyttä omaan verkkoon. Jos käytössä on langaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden johonkin toiseen langattomaan verkkoon.

Voit korjata ongelman Windows-tietokoneissa seuraavasti:

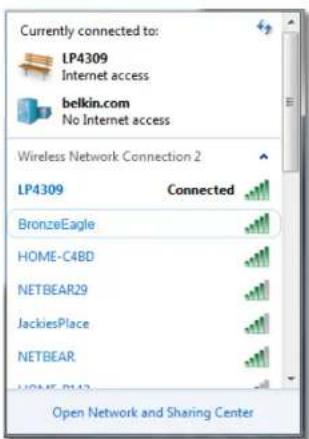

1. Napsauta Windowsin työpöydän ilmaisinalueella olevaa langattoman yhteyden kuvaketta hiiren kakkospainikkeella. Kuvake saattaa vaihdella käytettävän Windows-version mukaan. Seuraava esimerkki kuvaa Windows 7 -järjestelmää.

1. Valitse Avaa Verkko- ja jakamiskeskus. Käytettävissä olevien verkkojen luettelo avautuu.

1. Valitse oman verkkosi nimi ja valitse yhdlstä. Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on LP4309. Tässä esimerkissä Linksys E-Series -verkko nimeltä BronzeEagle on valittuna.

1. Jos sinua pyydetään antamaan verkkoavain, kirjoita salasanasi (suojausavain) kenttiin ja valitse yhdistä.

Tietokone muodostaa yhteyden verkkoon, minkä jälkeen sinun pitäisi voida käyttää reitintä.

Voit korjata ongelman Mac-tietokoneissa seuraavasti:

1. Osoita näytön yläreunan valikkorivillä näkyvää Wi-Fi-kuvaketta. Langattomien verkkojen luettelo tulee näkyviin. Linksys Smart Wi-Fi on nimennyt verkkosi automaattisesti.

Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Tässä esimerkissä Linksys E-Series -verkko nimeltä BronzeEagle on valittuna.

AirPort: On Turn AirPort Off JimsRouter Home BronzeEagle BronzeEagle-guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Osoita Linksys E-Series -reitittimen langattoman verkon nimiä (tässä esimerkissä BronzeEagle).

2. Kirjoita langattoman verkkosi salasana (suojausavain) Salasana-kenttään ja valitse OK.

Kuvaus Linksys Smart Wi-Fi -modeemiretitin AC1900

Mallinumero XAC1900

Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet)

Radiotaajuus 2,4 ja 5 GHz

Antennien määrä 3 ulkoista antennia

Portit Virta, USB (2), Internet, Ethernet (1–4), R-SMA (3)

Painikkeet Nollaus, Wi-Fi Protected Setup, Virta (vain EU-mallit)

Merkkivalot Yläpaneeli: Virta

Takapaneeli: Internet, Ethernet (1–4)

UPnP Tuettu

Suojausominaisuudet WEP, WPA, WPA2, RADIUS

Suojausavaimen pituus, bittiä Jopa 128-bittinen salaus

Tiedostojärjestelmien tuki FAT, NTFS ja HFS+

ADSL-standardit T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) liitteet A, B, M, L

Tuetut selaimet Internet Explorer 8, Firefox 4, Google Chrome 10 ja Safari 4 tai niiden uudemmat versiot

Käyttöympäristötiedot

Mitat 256 x 40 x 184 mm

Laitteen paino 534 g

Virta 12 V, 3,5A

Sertifioinnit CE, Wi-Fi a/b/g/n/ac (luonnos), Windows 7, Windows 8, DLNA

Käyttölämpötila 0–40 °C

Varastointilämpötila -20...+60 °C

Käyttöympäristön ilmankosteus 10–80 %, suhteellinen ilmankosteus, kondensoitumaton

Varastointiympäristön ilmankosteus 5–90 %, kondensoitumaton

HUOMAUTUKSET

Lisätietoja säännöksistä, takuusta ja turvatiedoista on reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Oikeus teknisten tietojen muuttamiseen pidätetään.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet.

Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla täällä: http://support.linksys.com/en-us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support.linksys.com/en-us/gplcodecenter.

Ympärivuorokautinen tekninen tuki toimii osoitteessa linksys.com/support.
