HASZNÁLATI ÚTMUTATÓ XAC1900 LINKSYS

Termék-összefoglaló XAC1900 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Falra szerelt elhelyezés 3 Az EA-sorozatú útválasztó beállítása Hol találok további segítséget . . . . . . . . . . . . . . . . . . . . . .4 Az útválasztó telepítése

Csatlakozás a Linksys Smart Wi-Fi szolgáltatáshoz

Csatlakozás a Linksys Smart Wi-Fi szolgáltatáshoz 5 A router beállításainak megváltoztatása 5 Hibaelhárítás A router telepítése nem sikerült . . . . . . . . . . . . . . . . . . . . .9 Windows XP Service Pack frissítés

„Az internetkábel nincs csatlakoztatva" üzenet

„Az útválasztó nem érhető el" üzenet

Műszaki adatok Linksys XAC1900 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Tartalomjegyzék1 Linksys XAC-sorozat

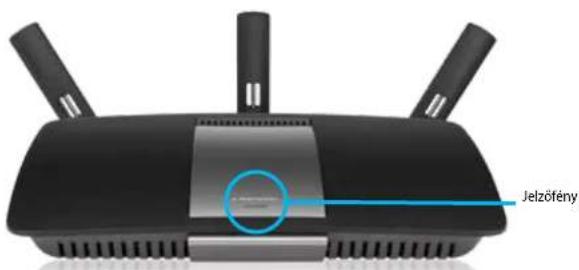

Termék-összefoglaló Linksys XAC-sorozat XAC1900 Felülnézet Jelzőfény

• Jelzőfény – Folyamatosan világít, ha be van kapcsolva, és ha sikeresen létrejött a Wi-Fi védett telepítés kapcsolat. Lassan villog bekapcsolás, az eszközszoftver frissítése és a Wi-Fi Protected Setup kapcsolat kiépítése során. Villog, ha a Wi-Fi Protected Setup során hiba lépett fel. Hátulnézet

• Beállítható antenna csatlakozók – A routert három beállítható külső antennával szállítják. Csavarja fel mindegyiket az óramutató járásának megfelelően a csatlakozóra a Setup Utility elindítása előtt.

• Wi-Fi Protected Setup™ gomb – A megnyomásával beállíthatja a Wi-Fi Protected Setup kompatibilis hálózati eszközök biztonságos vezeték nélküli hozzáférését.

• USB port – Megoszthatja az adattároló lemezek tartalmát más felhasználókkal a hálózaton vagy az interneten. USB nyomtatót is csatlakoztathat, és megoszthatja azt az egész hálózaton.

• Ethernet portok – Ethernet-kábel (hálózati vagy internet kábelnek is nevezik) csatlakoztassa az eszközöket a hálózathoz ezekkel a kék Gigabit (10/100/1000) Ethernet portokkal.

• Internet port – Csatlakoztassa az Ethernet-kábelt a sárga porthoz és a modemhez.

• Reset gomb – Tartsa lenyomva 10 másodpercig (amíg a portfények egyszerre villognak) az útválasztó gyári alapértékekre történő visszaállításához. A gyári alapbeállítások a Linksys Smart Wi-Fi segítségével is visszaállíthatók.

• Tápfeszültség-csatlakozó – A mellékelt hálózati adapter csatlakoztatására.

• Power gomb – Nyomja meg az | (be) gombot az útválasztó bekapcsolásához. (Csak az EU modelleknél.)

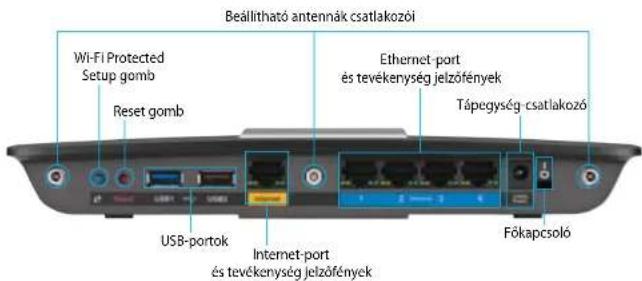

A termék áttekintése Linksys XAC-sorozat A termék áttekintése Beállítható antennák csatlakozóiUSB-portok Internet-port és tevékenység jelzőfényekEthernet-port és tevékenység jelzőfényekTápegység-csatlakozó Reset gombFőkapcsolóWi-Fi Protected Setup gomb2 A termék áttekintése Linksys XAC-sorozat APM105 ADSL2+ Power Modem Jelzőfény:

• Zölden villog: A Power modem bekapcsol és létrehozza az ADSL kapcsolatot

• Zölden világít: ADSL szinkronizálva az internetszolgáltatóval.

• Sárgán villog: Fizikai probléma az ADSL kapcsolattal, pl. a telefonkábel nincs a fali csatlakozóhoz csatlakoztatva. Reset gomb:

• Újraindítás: Tartsa lenyomva egy másodpercig, majd engedje el.

• Az alapbeállítások visszaállítása: Tartsa lenyomva öt másodpercig, majd engedje el.

• DSL-port: Az ADSL kábelhez kapcsolódik.

• Tápellátás: A hálózati kábel csatlakoztatásához.3 A termék áttekintése Linksys XAC-sorozat Falra szerelt elhelyezés Az útválasztó alján található két, falra szereléshez szükséges nyílás. A nyílások közötti távolság 82 mm. Az útválasztó felszereléséhez két csavar szükséges. Javasolt rögzítőelemek 3-5 mm 7-8 mm 1,5-2 mm MEGJEGYZÉS A Linksys nem vállal felelősséget a nem biztonságos rögzítőelemek okozta károsodásokért. Hajtsa végre a következő műveleteket:

1. Döntse el, hová szereli fel az útválasztót. A kiválasztott fal feltétlenül

legyen sima, sík, száraz és szilárd. Olyan helyet kell választani, amely közelében van hálózati csatlakozó.

2. A következő oldalon található sablon segítségével fúrjon két lyukat a

3. Helyezze be a csavarokat, hogy azok feje 3 mm-rel álljon ki.

4. Helyezze el úgy az útválasztót, hogy a rögzítőhornyai egy magasságba

kerüljenek a két csavarral.

5. Helyezze a rögzítőhornyokat a csavarokra, majd csúsztassa az útválasztót

lefelé, míg a csavarok szorosan bele nem illeszkednek a hornyokba. Falra szerelő sablon Nyomtassa ki 100%-os méretben ezt az oldalt. Vágja ki a pontvonal mentén, majd helyezze a falra, hogy a pontos távolságban fúrhassa ki a lyukakat. 82 mm4 Linksys XAC-sorozat

Az útválasztó beállítása Linksys XAC-sorozat

Hol találok további segítséget A Felhasználói kézikönyv mellett további segítséget az alábbi helyeken talál:

• Linksys.com/support (dokumentáció, letöltések, GYIK, technikai támogatás, élő csevegés, fórumok)

• Linksys Smart Wi-Fi súgó (csatlakozzon a Linksys Smart Wi-Fi szolgáltatáshoz és a képernyő tetején kattintson a Súgó lehetőségre) Az útválasztó telepítése

1. Csatlakoztassa az antennákat a router hátuljához a jelzett módon. A

legjobb eredmény érdekében az antennáknak felfelé kell állniuk.

2. Csatlakoztassa a modemet a routerhez a mellékelt osztott kábellel a

képen látható módon.

3. Csatlakoztassa a mellékelt telefonkábelt és tápkábelt a power

modemhez. Dugja be a modemet és csatlakoztassa a telefonkábelt a fali csatlakozóhoz.

Várjon, amíg a router tetején nem világít folyamatosan a tápfeszültség jelzőfény.

Csatlakozzon a biztonságos vezeték nélküli hálózatra, amelynek nevét a XAC1900 eszközhöz mellékelt Első lépések füzet tartalmazza. (Ezeket a beállításokat később módosíthatja.) Jelölje be a lehetőséget, hogy a jövőben automatikusan csatlakozzon ehhez a hálózathoz. Nem lesz internet-hozzáférése amíg be nem fejezi az útválasztó beállítását (lásd a

Nyisson ki egy webböngészőt a Linksys Smart Wi-Fi útválasztó beállításának utasításainak elindításához. Ha nem látja a telepítési utasításokat, a címsorba gépelje be a linksyssmartwifi.com címet.

A Linksys Smart Wi-Fi fiók beállításához a telepítés végén kövesse a képernyőn megjelenő utasításokat. Használja a Linksys Smart Wi-Fi szolgáltatást az alábbiakhoz:

• A router nevének és jelszavának megváltoztatása

• Vendég hozzáférésének beállítása

• Szülői felügyelet beállítása

• Eszközök csatlakoztatása a hálózathoz

• Internetcsatlakozási sebesség tesztelése MEGJEGYZÉS: A Linksys Smart Wi-Fi egy ellenőrző e-mail küld. Nyissa meg a Linksys-től kapott e-mailt, és kattintson az abban található hivatkozásra. Az EA-sorozatú router beállítása Power12VDCPower12VDC Reset USB1 USB2Power12VDC5 Linksys XAC-sorozat

Az útválasztó beállítása Linksys XAC-sorozat Csatlakozás a Linksys Smart Wi-Fi szolgáltatáshoz Használja a Linksys Smart Wi-Fi szolgáltatást, hogy bármilyen internetkapcsolattal rendelkező számítógépről beállíthassa a routert. A Linksys Smart Wi-Fi megnyitása:

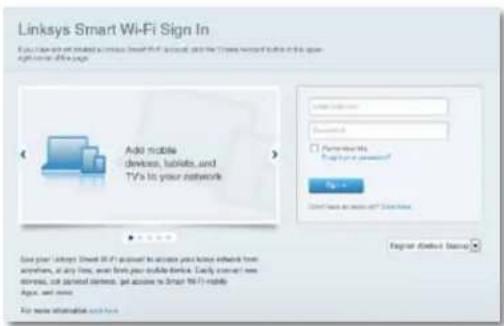

Kattintson az asztalon a Linksys Smart Wi-Fi ikonra. - VAGY - Nyisson meg egy webböngészőt és lépjen a www.linksyssmartwifi. com oldalra.

Írja be a korábban beállított e-mail címét és jelszavát, majd kattintson aBejelentkezés gombra. Az útválasztó beállításainak megváltoztatása A Linksys Smart Wi-Fi használatával megváltoztathatja a router beállításait, és beállíthat olyan speciális funkciókat, mint a szülői felügyelet és a vendég hozzáférése. MEGJEGYZÉS: Ha bármelyik menüvel kapcsolatban segítségre van szüksége, kattintson a Súgó gombra a képernyő felső részén. A router beállításainak megváltoztatása:

Indítsa el a Linksys Smart Wi-Fi szolgáltatást, és jelentkezzen be a fiókjába.

A bal oldali menüben kattintson egy opcióra:

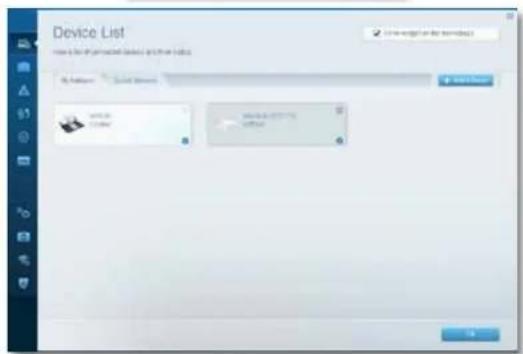

• Az Eszközök listája segítségével megtekintheti és kezelheti a routerhez csatlakoztatott összes hálózati eszközt. Megtekintheti a fő hálózathoz és a vendég hálózathoz csatlakozó eszközöket, lecsatlakoztathat eszközöket, és információkat jeleníthet meg az egyes eszközökkel kapcsolatban.6 Linksys XAC-sorozat

Az útválasztó beállítása Linksys XAC-sorozat

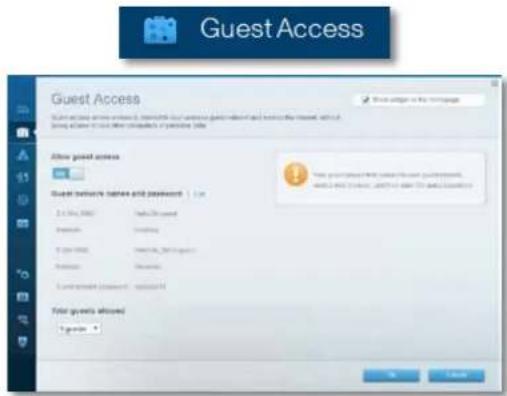

• A Vendéghozzáférés lehetővé teszi a hálózat konfigurálását úgy, hogy a vendégek használhassák az internetet, de elérhessék el az összes hálózati erőforrást.

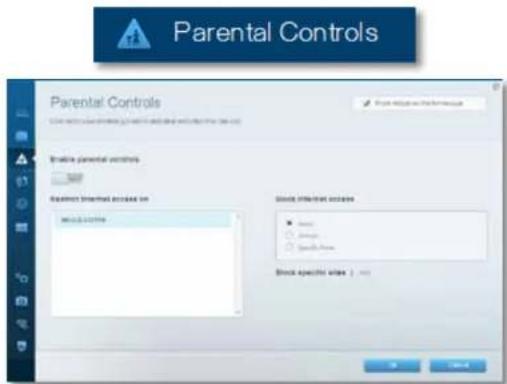

• A Szülői felügyelet funkció révén blokkolhat weboldalakat, és beállíthatja, hogy mikor lehessen hozzáférni az internethez.

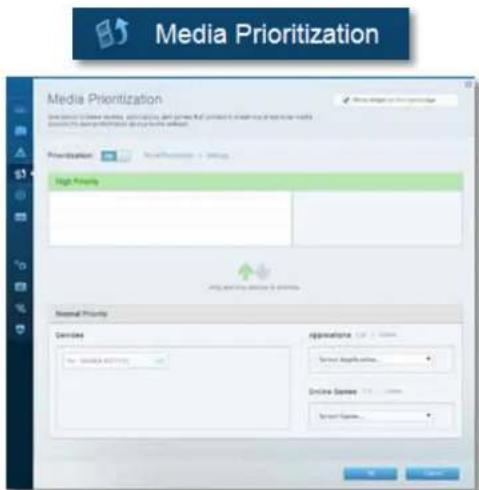

• A Média rangsorolás segítségével beállítható, mely eszközök és alkalmazások élvezzenek prioritást a hálózati forgalomban.

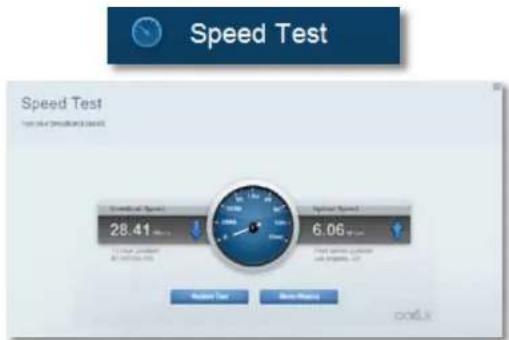

• A Sebességteszt lehetővé teszi a hálózat internetkapcsolatának sebességének tesztelését.7 Linksys XAC-sorozat

Az útválasztó beállítása Linksys XAC-sorozat

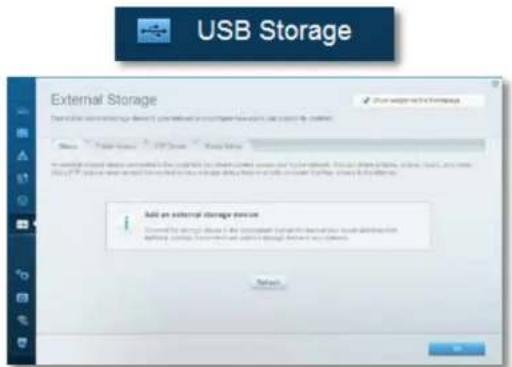

• Az USB tárterület funkción keresztül érhető el a csatlakoztatott USB meghajtó (nem tartozék) és állítható be a fájlok megosztása, a médiakiszolgáló és az FTP hozzáférés. (Csak USB porttal rendelkező útválasztók esetén.)

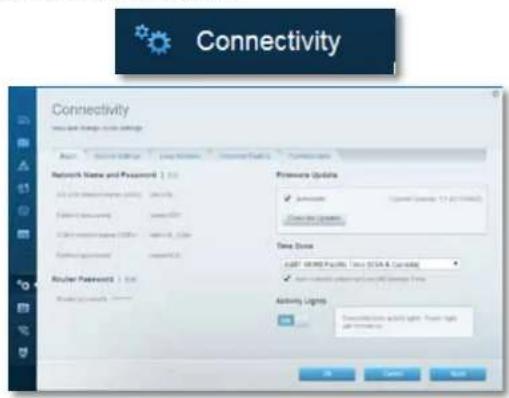

• Csatlakoztathatóság funkció az alapvető és haladó hálózati beállítások megváltoztatására.

• A Hibaelhárítás segít feltárni a routerrel kapcsolatos problémák okát és ellenőrizni a hálózat állapotát.

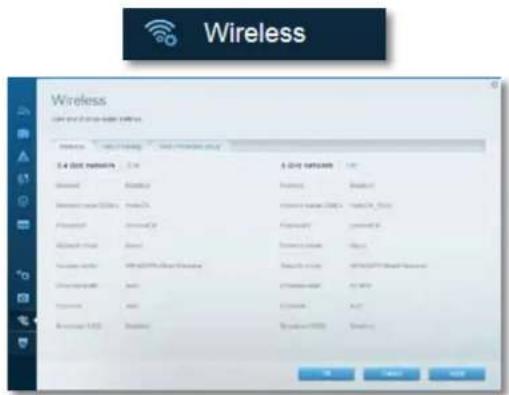

• A Wireless funkció használatával konfigurálhatja a router vezeték nélküli hálózatát. Megváltoztathatja a biztonsági üzemmódot, a jelszót, a MAC-szűrést, és a Wi-Fi Protected Setup használatával eszközöket csatlakoztathat.8 Linksys XAC-sorozat

Az útválasztó beállítása Linksys XAC-sorozat

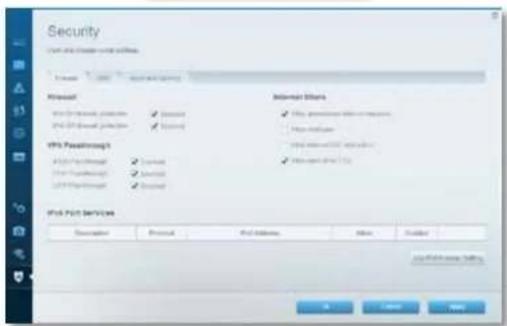

• A Biztonság funkció a router vezeték nélküli biztonságának konfigurálására szolgál. Adja meg a tűzfal és a VPN beállításait, és az egyéni beállításokat az egyes alkalmazásokra és játékokra vonatkozóan.9 Linksys XAC-sorozat

Hibaelhárítás Linksys XAC-sorozat

Ez a fejezet segít megoldani néhány általános beállítási problémát és csatlakozni az internetre. További segítséget díjnyertes technikai támogatásunktól kaphat a linksys.com/support címen. Az útválasztó telepítése nem sikerült Ha a Linksys Smart Wi-Fi nem fejezi be a beállítást, próbálja meg a következő lépéseket: Tartsa lenyomva a Reset gombot egy iratkapocs vagy egy tű segítségével, amíg a LED elkezd villogni (kb. 10 másodpercig). Telepítse újra az útválasztót.

• Ideiglenesen tiltsa le a számítógép tűzfalát (lásd a biztonsági szoftver utasításait), majd telepítse újra az útválasztót.

• Ha rendelkezik másik számítógéppel, használja azt az útválasztó ismételt telepítésére. Windows XP Service Pack frissítés Windows XP számítógépeken a Linksys Smart Wi-Fi használatához 3-as szervizcsomag szükséges. Ha a jelenleg telepített szervizcsomag verziója korábbi a 3-as verziónál le kell tölteni és telepíteni a Service Pack 3 szervizcsomagot TIPP Használja a mellékelt Ethernet-kábelt, hogy a számítógépet közvetlenül a modemhez csatlakoztassa, és ideiglenesen csatlakozzon az internetre, valamint letöltse a szervizcsomagot. A Service Pack 3 telepítése:

Látogassa meg a Microsoft Update honlapját (update.microsoft.com/ windowsupdate).

Kövesse az utasításokat a webhelyen, vagy, ha további segítségre van szüksége, lépjen kapcsolatba a Microsofttal.

A Service Pack 3 letöltése és telepítése után telepítse újra az útválasztót. Hibaelhárítás10 Linksys XAC-sorozat

Hibaelhárítás Linksys XAC-sorozat „Az internetkábel nincs csatlakoztatva" üzenet Ha megjelenik „Az internetkábel nincs csatlakoztatva" üzenet az útválasztó telepítése közben, akkor kövesse ezeket a hibaelhárítási lépéseket. A probléma megoldásához próbálja meg a következőt:

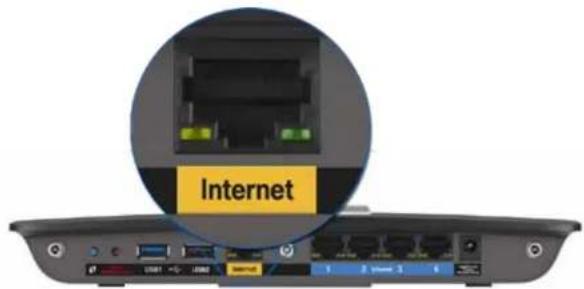

Ellenőrizze, hogy az APM105 ADSL2+ Power Modem osztott kábelének Ethernet vége biztosan csatlakoztatva van-e a sárga Internet portba az útválasztó hátulján.

Ellenőrizze, hogy az APM105 ADSL2+ Power Modem csatlakoztatva van-e az elektromos hálózatra és a DSL telefonvonalhoz

Telepítse újra az útválasztót. „Az útválasztó nem érhető el" üzenet Ha nem tudja elérni az útválasztót, mert a számítógép nem csatlakozik a hálózathoz kövesse ezeket a hibaelhárítási lépéseket. Az útválasztó eléréséhez csatlakoznia kell a saját hálózatához. Ha jelenleg rendelkezik internet-hozzáféréssel, a probléma oka lehet az is, hogy véletlenül egy másik vezeték nélküli hálózathoz csatlakozott. A probléma megoldásához Windows rendszerű számítógépeken tegye a következőt:

A Windows operációs rendszert használó asztali számítógépén jobb gombbal kattintson a rendszertálcán található vezeték nélküli ikonra. Az ikon a Windows verziótól függően eltérő lehet. Az alábbi példában a Windows 7 szerepel.

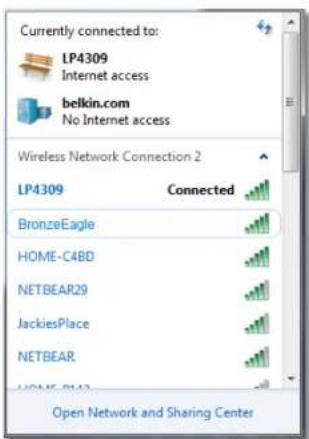

Kattintson a Hálózati és megosztási központ megnyitása lehetőségre. Meg fog jelenni az elérhető hálózatokat tartalmazó lista. Az útválasztó hátulnézete APM105 ADSL2+ Power Modem Ethernet-kábel11 Linksys XAC-sorozat

Hibaelhárítás Linksys XAC-sorozat

Kattintson a saját hálózata nevére, majd kattintson a Csatlakozás gombra. Az alábbi példában a számítógép egy másik vezeték nélküli hálózathoz csatlakozott, melynek neve: LP4309. A példában kiválasztottként a Linksys E-Series hálózat neve: BronzeEagle látható.

Ha a rendszer a hálózati kulcs megadására kéri, írja be a jelszavát (Biztonsági kulcs) a mezőbe, és kattintson a Csatlakozás gombra. A számítógép csatlakozik a hálózathoz, és ettől fogva elérhető az útválasztó. A probléma megoldásához Macintosh rendszerű számítógépeken tegye a következőt:

A képernyő felső részén található menüsorban kattintson a Wi-Fi ikonra. Meg fog jelenni a vezeték nélküli hálózatokat tartalmazó lista. A Linksys Smart Wi-Fi automatikusan hozzárendelt a hálózatához egy nevet. Az alábbi példában a számítógép egy másik vezeték nélküli hálózathoz csatlakozott, melynek neve: JimsRouter. A példában kiválasztottként a Linksys E-Series hálózat neve: BronzeEagle látható.

Kattintson a Linksys E-Series útválasztó vezeték nélküli hálózatának nevére (a példában BronzeEagle).

Írja be a vezeték nélküli hálózat jelszavát (biztonsági kulcsát) a Jelszó mezőbe, és kattintson az OK gombra.12 Linksys XAC-sorozat

Műszaki adatok Linksys XAC-sorozat

Linksys XAC1900 Típusnév Linksys XAC1900 Leírás Linksys Smart Wi-Fi modem/útválasztó AC1900 Típusszám XAC1900 Kapcsolási port sebessége 10/100/1000 Mb/s (Gigabit Ethernet) Rádiófrekvencia 2,4 és 5 GHz Antennák száma 3 db külső antenna Portok Tápellátás, USB (2), Internet, Ethernet (1-4), R-SMA (3) Gombok Reset (alaphelyzet), Wi-Fi védett telepítés Főkapcsoló (csak az EU modelleknél) LED-ek Előlap: Tápellátás Hátoldal: Internet, Ethernet (1–4) UPnP Támogatott Biztonsági funkciók WEP, WPA, WPA2, RADIUS Biztonsági kulcs hossza Akár 128 bites titkosítás Fájlrendszer támogatás FAT32, NTFS és HSF+ ADSL szabványok T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+) for Annex A, B, M, L Webböngésző támogatás Internet Explorer 8 vagy újabb, Firefox 4 vagy újabb, Google Chrome 10 vagy újabb és Safari 4 vagy újabb Beépítési adatok Méretek 256 x 40 x 184 mm Készülék tömege 534 g Tápellátás 12 V, 3,5A Tanúsítványok CE, Wi-Fi a/b/g/n/draft ac, Windows 7, Windows 8, DLNA Üzemi hőm. 0 és 40 °C között Tárolási hőm. -20 és 60 °C között Üzemi páratartalom 10 és 80% közötti relatív páratartalom, lecsapódás nélkül Tárolási páratartalom 5 és 90% között (lecsapódás nélkül) MEGJEGYZÉSEK A szabályozásokkal, a jótállással és a biztonsággal kapcsolatos információkért tekintse meg az útválasztóhoz mellékelt CD-t vagy látogasson el az Linksys.com/support címre. A specifikációk előzetes értesítés nélkül változhatnak. A maximális teljesítmény meghatározása az IEEE 802.11 szabvány specifikációi alapján történt. A tényleges teljesítmény változhat, beleértve a kisebb vezeték nélküli hálózati teljesítményt, adatátviteli arányt, hatósugarat és lefedettséget. A teljesítményt számos állandó és ideiglenes tényező, illetve környezeti feltétel befolyásolhatja. Ilyen például a hozzáférési ponttól való távolság, a hálózati forgalom nagysága, az épület építőanyagai és szerkezete, az operációs rendszer, a használt vezeték nélküli eszközök, az interferencia és egyéb zavaró környezeti hatások. A termékben felhasznált külső szoftverek licencei és előírásai itt találhatók: http://support.linksys.com/en-us/license. Ha kérdése van, vagy, ha a GPL forráskód ra van szüksége kérjük lépjen velünk kapcsolatba a http:// support.linksys.com/en-us/gplcodecenter címen. Műszaki adatokDíjnyertes technikai támogatásunkhoz látogasson el a linksys.com/support címre. A BELKIN, LINKSYS és más terméknevek és emblémák a Belkin vállalatcsoport védjegyei. Az említett, harmadik fél tulajdonát képező védjegyek a megfelelő tulajdonosuk tulajdonát képezik. © 2014 Belkin International, Inc. és/vagy annak leányvállalatai. Minden jog fenntartva. LNKPG-00138 Rev. A00XAC1900 Guida per l’utentei Linksys XAC-Series Sommario
