BRUKSANVISNING XAC1900 LINKSYS

Konfigurer ruteren av EA-serie

Her finner du mer hjelp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Slik installerer du ruteren 4

Konfigurer ruteren av EA-serie

LINKSYS™ Användarhandbok XAC1900

Innehållsförteckning

Produktöversikt

XAC1900....1

Väggmontering 3

Installera EA-Series-routern

Hitta mer hjälp ....4

Installera routern. 4

Ansluta till Linksys Smart Wi-Fi ..... 5

Ansluta till Linksys Smart Wi-Fi 5

Ändra routerinställningar 5

Felsökning

Installationen av routern misslyckades....9

Meddelande om att internetkabeln inte är ansluten. . . . . . . . . 10

Meddelande om att det inte går att ansluta till routern. . . . . . . 10

Specifikationer

Produktöversikt

XAC1900

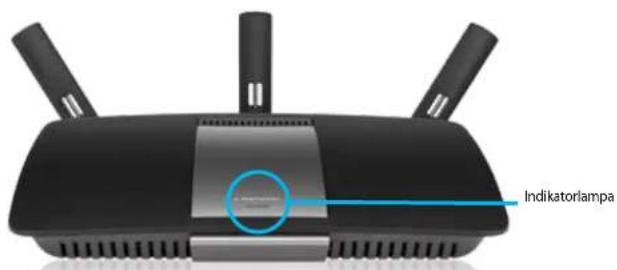

Ovansida

Indikatorlampa

- Indikatorlampa – Lyser med stadigt sken när den är på och efter en lyckad anslutning till Wi-Fi Protected Setup. Blinkar långsamt vid start, medan fast programvara uppgraderas och vid anslutning till Wi-Fi Protected Setup. Blinkar snabbt vid fel med Wi-Fi Protected Setup.

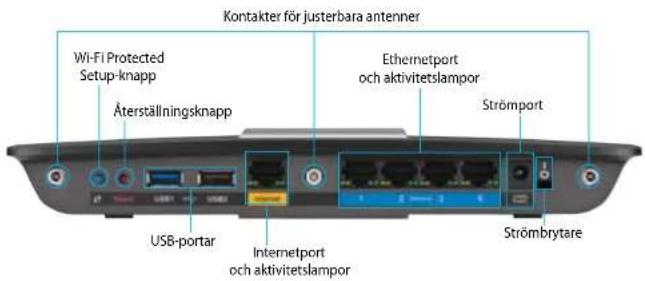

Baksida

Kontakter för justerbara antenner Wi-Fi Protected Setup-knapp Äterställningsknapp Ethernetport och aktivitetslampor Strömport USB-portar Internetport och aktivitetslampor Strömbrytare

• Justerbara antennportar – Den här routern levereras med 3 justerbara externa antenner. Skruva in var och en medsols i kontakten innan du kör installationsverktyget.
• Wi-Fi Protected Setup-knapp – Tryck för att ställa in trådlös säkerhet på nätverksenheter som är kompatibla med Wi-Fi Protected Setup.
• USB-port – Dela hårddisklagring med andra användare i nätverket eller på internet. Du kan även ansluta en USB-skrivare och dela den i nätverket.
• Ethernetportar – Anslut Ethernetkablar (kallas även nätverkskablar) till dessa blå Gigabit-portar (10/100/1000) för att ansluta enheter till nätverket.
• Internetport – Anslut en Ethernetkabel till den gula porten samt till ditt modem.
• Återställningsknapp – Tryck på och håll in under 10 sekunder (tills portlamporna blinkar samtidigt) för att återställa routern till de förvalda fabriksinställningarna. Du kan också återställa de förvalda fabriksinställningarna med Linksys Smart Wi-Fi.
• Strömport – Anslut strömadaptern som följer med.
• Strömbrytare – Slå på routern genom att trycka på |. (Endast EU-modeller.)

APM105 ADSL2+ Power Modem

• Blinkar grönt: Modemet startar och upprättar en ADSL-förbindelse.
  • Fast grönt: ADSL synkroniserat med internetleverantören.
• Blinkar gult: Fysiskt ADSL-anslutningsproblem, t.ex. att telefonsladden inte är ansluten till telefonjacket.

• DSL-port: Ansluts till ADSL-kabeln.
• Ström: Ansluts till strömsladden.

Återställningsknapp:

• Starta om: Tryck och håll in i en sekund och släpp.
• Återställ till förvalda inställningar: Tryck och håll in i fem sekunder och släpp.

Väggmontering

Routern har två väggmonteringsuttag på undersidan. Avståndet mellan uttagen är 82 mm. Du behöver två skruvar när du ska montera routern.

Rekommenderad monteringsutrustning 7-8 mm 1,5-2 mm 3-5 mm

OBS!

Linksys ansvarar inte för skador som uppkommer pga. osäker väggmonteringsutrustning.

Gör så här:

1. Bestäm dig för var du vill montera routern. Se till att väggen är jämn, torr och stadig. Se också till att platsen är i närheten av ett eluttag.
2. Borra två hål i väggen med hjälp av mallen på nästa sida.
3. Skruva i skruvarna, men se till att lämna 3 mm fritt mellan skruvens huvud och väggen.
4. Placera routern så att väggmonteringsuttagen ligger i linje vid de två skruvarna.
5. Placera väggmonteringsuttagen över skruvarna och skjut routern nedåt tills skruvarna fastnar i uttagen.

Mall för väggmontering

Skriv ut den här sidan i 100-procentig storlek.

Klipp längs den streckade linjen och håll mot väggen för att borra hål med exakt avständ.

82 mm

Installera EA-Series-routern

Hitta mer hjälp

Utöver den här användarhandboken kan du hitta hjälp på följande ställen:

• Linksys.com/support (dokumentation, hämtningar, vanliga frågor, teknisk support, chatt, forum)
• Linksys Smart Wi-Fi-hjälp (anslut till Linksys Smart Wi-Fi och klicka på Hjälp överst på skärmen)

Installera routern

1. Anslut antennerna till baksidan av routern på det sätt som visas. Antennerna bör peka uppåt för bästa resultat.
2. Anslut strömmodemet till routern med den medföljande delade kabeln enligt illustrationen.

1. Anslut strömsladden och telefonsladden som följer med till strömmodemet. Anslut strömmodemet till ett eluttag och anslut telefonsladden till ett telefonjack.

1. Vänta tills strömlampan på routerns ovansida lyser med fast sken.
2. Anslut till det säkra trådlösa nätverksnamnet som visas i den Snabbstartguide som följde med XAC1900. (Du kan ändra de här uppgifterna senare.) Markera alternativet för att automatiskt ansluta till detta nätverk i framtiden. Du får inte tillgång till internet förrän routerinstallationen är klar (se steg 6).
3. Öppna en webbläsare så visas installationsanvisningar för routern via Linksys Smart Wi-Fi. Om du inte ser installationsanvisningarna fyller du i linksyssmartwifi.com i adressfältet.
4. I slutet av installationen följer du anvisningarna på skärmen för att skapa ett Linksys Smart Wi-Fi-konto. Använd Linksys Smart Wi-Fi till att hantera routerinställningarna.

- Ändra routerns namn och lösenord

- Ställa in gästätkomst

- Konfigurera föräldrakontroll

- Ansluta enheter till ditt nätverk

- Testa hastigheten på internetanslutningen

OBS!

Linksys Smart Wi-Fi skickar en bekräftelse via e-post. Öppna mejlet från Linksys och klicka på länken i det.

Ansluta till Linksys Smart Wi-Fi

Använd Linksys Smart Wi-Fi till att ställa in routern från valfri dator som har en internetanslutning.

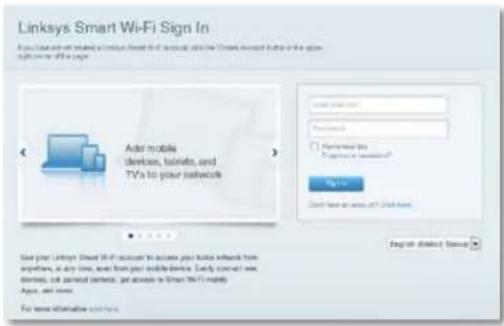

Sä här öppnar du Linksys Smart Wi-Fi:

1. Klicka på ikonen för Linksys Smart Wi-Fi på skrivbordet.

- ELLER -

Öppna en webbläsare och besök www.linksyssmartwifi.com.

1. Ange e-postadressen och lösenordet du ställde in tidigare och klicka på Logga in.

Ändra routerinställningar

Med Linksys Smart Wi-Fi kan du ändra inställningar i din router och ställa in specialfunktioner som föräldrakontroll och gäståtkomst.

OBS!

Om du vill ha mer hjälp om någon meny klickar du på Hjälp högst upp på skärmen.

Så här ändrar du routerinställningar:

1. Öppna Linksys Smart Wi-Fi och logga in på ditt konto.
2. I menyn till vänster klickar du på ett alternativ:

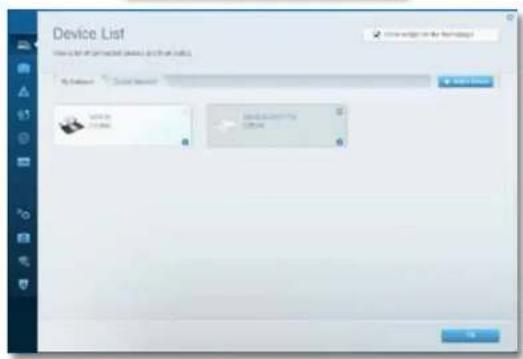

- Enhetslista gör det möjligt att visa och hantera alla nätverksenheter som är anslutna till din router. Visa enheter i huvud- och gästnätverket, koppla från enheterna eller visa information om varje enhet.

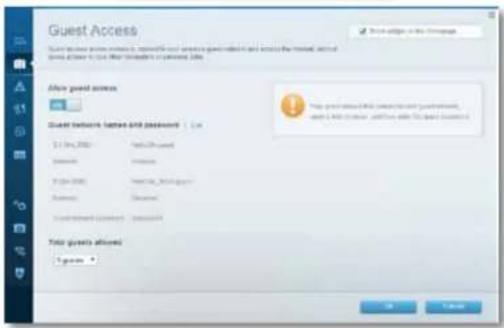

- Gäståtkomst gör det möjligt att ställa in ett nätverk så att gäster kan ansluta till internet, men inte dina privata nätverksresurser.

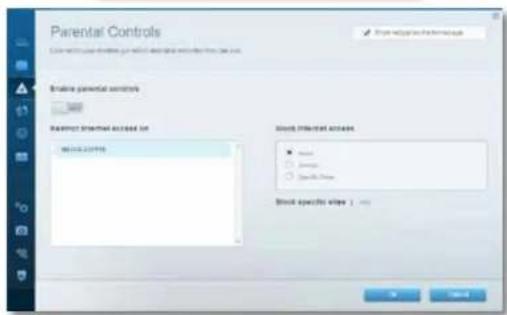

- Föräldrakontroller gör det möjligt att blockera webbplatser och ställa in tider för internetåtkomst.

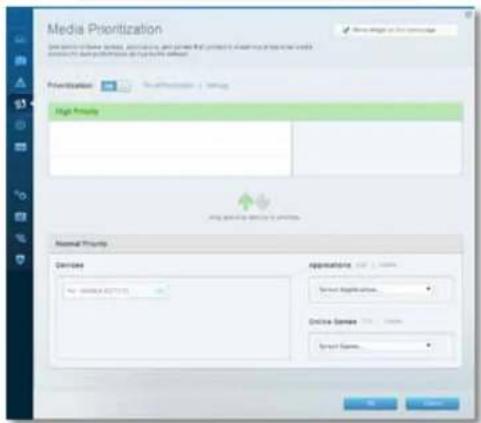

- Medieprioritering gör det möjligt att ställa in vilka enheter och program som får högsta prioritet i nätverkstrafiken.

- Hastighetstest gör det möjligt att testa internetanslutningens hastighet.

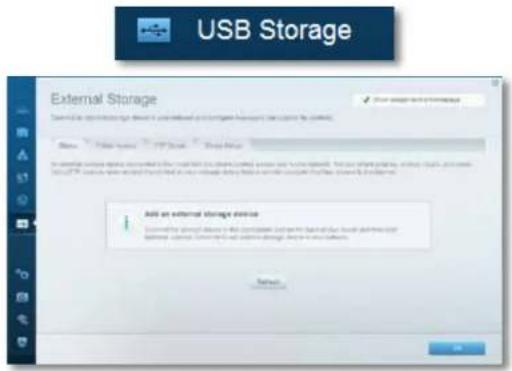

- USB-lagring gör det möjligt att komma åt en ansluten USB-enhet (ingår ej) och att ställa in fildelning, en medieserver och FTP-anslutning. (Endast tillgängligt på routrar med USB-portar.)

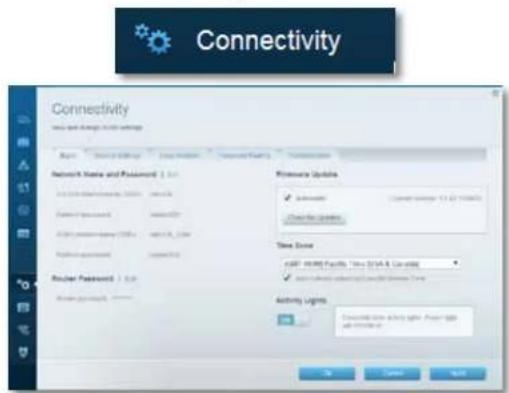

- Anslutning gör det möjligt att konfigurera grundläggande och avancerade nätverksinställningar.

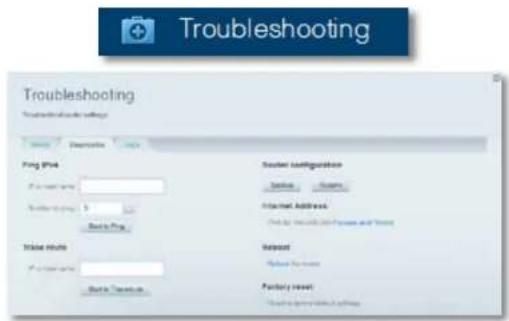

- Felsökning gör det möjligt att diagnosticera problem med routern och kontrollera nätverkets status.

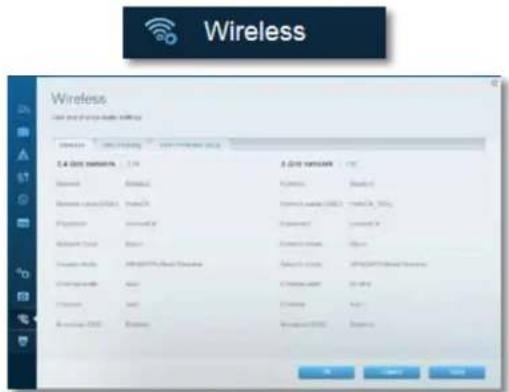

- Trädlöst gör det möjligt att konfigurera routerns trådlösa nätverk. Du kan ändra säkerhetsläge, lösenord, MAC-filtrering och ansluta enheter med hjälp av Wi-Fi Protected Setup.

Wireless User and the network server: wireless 1.4 GHz network 3.4 GHz network Network Microsoft Microsoft Azure (Microsoft) Google Server Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure Microsoft Azure

Linksys XAC-Series

Ställa in routern

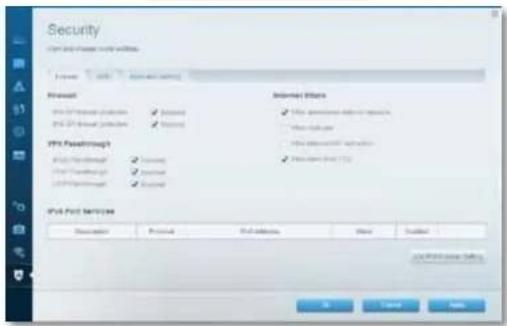

- Säkerhet gör det möjligt att konfigurera routerns trädlösa säkerhet. Konfigurera brandväggen, VPN-inställningar och anpassa inställningar för program och spel.

Det här kapitlet kan hjälpa dig att lösa vanliga installationsproblem och ansluta till internet. Om du vill ha mer hjälp kan du när du vill under dygnet gå till vår prisbelönta support på linksys.com/support.

Installationen av routern misslyckades

Om Linksys Smart Wi-Fi inte slutförde installationen provar du följande:

Håll in återställningsknappen på routern med ett uträtat gem eller liknande tills lysdioden börjar blinka (ca 10 sekunder). Installera routern igen.

USB + 1 1 2 3 4 Internet 3

• Avaktivera datorns brandvägg tillfälligt (läs anvisningarna för säkerhetsprogramvaran) och installera routern på nytt.
• Om du har en annan dator provar du att installera routern på nytt från den datorn.

Linksys Smart Wi-Fi kräver Service Pack 3 på datorer med Windows XP. Om det finns ett installerat Service Pack som är äldre än version 3 måste du hämta och installera Service Pack 3.

TIPS

Om du tillfälligt vill ansluta till internet och hämta det Service Pack som krävs kan du använda Ethernetkabeln som följer med och ansluta datorn direkt till modemet.

Så här installerar du Service Pack 3:

1. Anslut till webbplatsen Microsoft Update (update.microsoft.com/windowsupdate).
2. Följ anvisningarna på webbplatsen eller kontakta Microsoft om du behöver vidare hjälp.
3. När du har hämtat och installerat Service Pack 3 installerar du routern igen.

Meddelande om att internetkabeln inte är ansluten

Om du får ett meddelande om att internetkabeln inte är ansluten när du försöker installera routern följer du dessa felsökningssteg.

Prova följande för att lösa problemet:

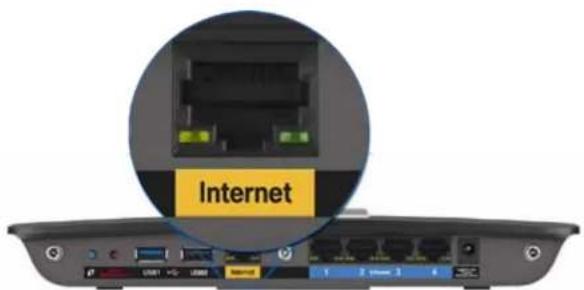

1. Se till att Ethernetkabeln från APM105 ADSL2+ Power Modem är ordentligt ansluten till den gula internetporten på baksidan av routern.

Internet

Routerns baksida

APM105 ADSL2+ Power Modem Ethernetkabel

1. Se till att APM105 ADSL2+ Power Modem är strömförsörjt och anslutet till DSL-telefonlinjen.
2. Installera routern igen.

Meddelande om att det inte går att ansluta till routern

Om du inte kommer åt routern eftersom datorn inte är ansluten till nätverket följer du dessa felsökningssteg.

För att komma åt routern måste du vara ansluten till ditt eget nätverk. Om du har internetåtkomst via ett trådlöst nätverk kan problemet vara att du av misstag har anslutit till ett annat trådlöst nätverk.

Prova följande för att lösa problemet på Windows-datorer:

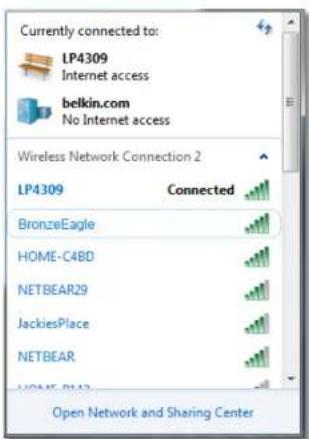

1. Högerklicka på ikonen för det trådlösa nätverket i Aktivitetsfältet. Ikonen kan skilja sig åt beroende på vilken version av Windows du använder. Windows 7 visas nedan.

1. Klicka på Öppna Nätverks- och delningscenter. En lista över tillgängliga nätverk visas.

Linksys XAC-Series

Felsökning

1. Klicka på ditt eget nätverksnamn och klicka på Anslut. I exemplet nedan var datorn ansluten till ett annat trådlöst nätverk med namnet LP4309. Namnet på Linksys E-Series-nätverket, BronzeEagle i detta exempel, visas markerat.

1. Om en uppmaning om att ange en nätverksnyckel visas anger du ditt lösenord (säkerhetsnyckel) i fältet och klickar på Anslut.

Din dator kommer att ansluta till nätverket och du bör kunna ansluta till routern.

Prova följande för att lösa problemet på Mac-datorer:

1. Klicka på Wi-Fi-symbolen i menyfältet högst upp på skärmen. En lista över trådlösa nätverk visas. Linksys Smart Wi-Fi har automatiskt tilldelat ett namn för nätverket.

I exemplet nedan var datorn ansluten till ett annat trådlöst nätverk med namnet JimsRouter. Namnet på Linksys E-Series-nätverket, BronzeEagle i detta exempel, visas markerat.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle-guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Klicka på det trådlösa nätverksnamnet för Linksys E-Series-routern (BronzeEagle i exemplet).

2. Skriv in lösenordet för det trådlösa nätverket (säkerhetsnyckel) i fältet Lösenord och klicka på OK.

Radiofrekvens 2,4 och 5 GHz

Antal antenner 3 externa antenner

Portar Ström, USB (2), internet, Ethernet (1-4), R-SMA (3)

Knappar Återställning, Wi-Fi Protected Setup, ström (endast EU-modeller)

Lampor Ovansida: Ström

Baksida: Internet, Ethernet (1-4)

UPnP Stöds

Säkerhetsnyckelbitar Upp till 128-bitarskryptering

Filsystem som stöds FAT, NTFS och HFS+

G.992.3 (ADSL2), G.992.5 (ADSL2+) för Annex A, B, M, L

Webbläsarstöd Internet Explorer 8 eller senare, Firefox 4 eller senare, Google Chrome 10 eller senare och Safari 4 eller senare

Omgivande miljö

Mått 256 x 40 x 184 mm

Vikt 534 g

Ström 12 V, 3,5 A

Certifieringar CE, Wi-Fi a/b/g/n/utkast till ac, Windows 7, Windows 8, DLNA

Förvaringstemperatur -20 till 60 °C

Luftfuktighet vid drift 10 till 80 % relativ luftfuktighet,

ej kondenserande

Luftfuktighet vid förvaring 5 till 90 %, ej kondenserande

ANMÄRKNINGAR

Information om överensstämmelse med regelverk och standarder, samt garanti- och säkerhetsinformation, finns på CD:n som följde med routern och på Linksys.com/support.

Specifikationerna kan ändras utan föregående meddelande.

Värdena för maximal överföring kommer från IEEE:s standardspecifikationer för 802.11. Faktiska prestanda kan variera, inklusive lägre kapacitet för trådlöst nätverk, dataöverföringshastighet, räckvidd och täckning. Prestanda påverkas av många faktorer och förutsättningar. Den kan bland annat bero på avståndet till åtkomstpunkten, trafikmängden i nätverket, byggnadsmaterialet och konstruktionen, operativsystemet, vilka trådlösa produkter som används, lokala störningar och andra ogynnsamma villkor.

Licenser och anmärkningar gällande programvara från tredje part som används i denna produkt finns här: http://support.linksys.com/en-eu/license. Kontakta

http://support.linksys.com/en-eu/gplcodecenter om du har frågor eller vill få tillgång till GPL-källkoden.

Besök vår prisbelönta tekniska support på linksys.com/support

BELKIN, LINKSYS och många produktnamn och logotyper är varumarken som tillhör Belkin-koncernen. Varumarken från tredje part som omnamns tillhör sina respektive agare. © 2014 Balkin international, Inc. ochveller dessa närstående bolag. Med ensamrätt

NKP6-00138 Rav. ADO
