BRUKSANVISNING X3500 LINKSYS

Innehållsförteckning

Innehållsförteckning Produktöversikt

Trådlöst > Gäståtkomst . . . . . . . . . . . . . . . . . . . . . . . . . 205

Specifikationer X2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

Bilaga: Linksys X2000, avancerade inställningar

Avancerad konfiguration Så här ansluter du till det webbaserade verktyget . . . . . . . . 195 Så här använder du det webbaserade verktyget . . . . . . . . . 196 Setup > Basic Setup (konfiguration > grundläggande inställningar) . . . . . . . . . 196 Automatiskt läge/ADSL-läge Ethernet-läge

Gäståtkomst Anvisningar för gästen

X2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

Wireless > Wireless Security (trådlöst > trådlös säkerhet) . . . . . . . . . . . . . . . . . . . . . 201 Alternativ för hemmabruk Kontorsalternativ Trådlös säkerhet

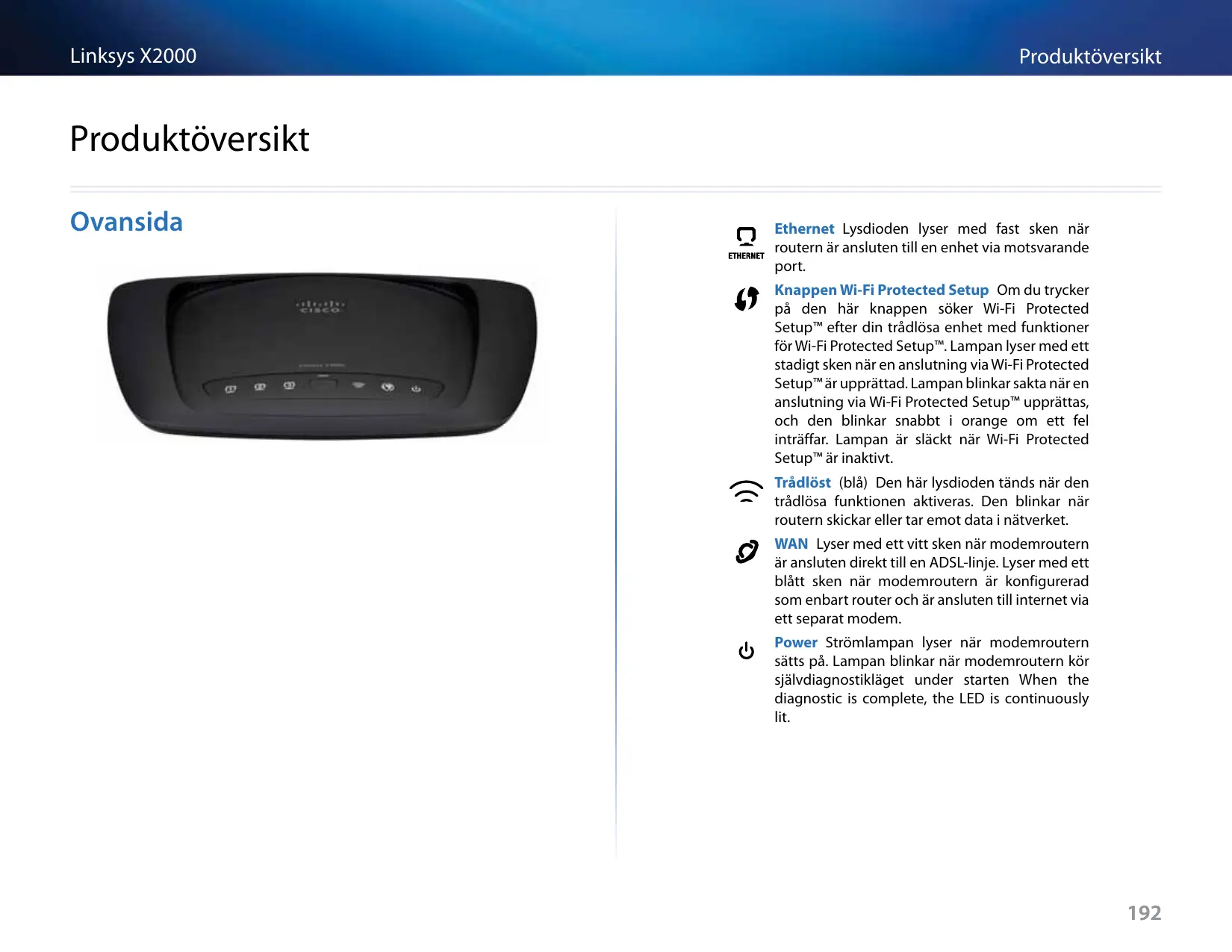

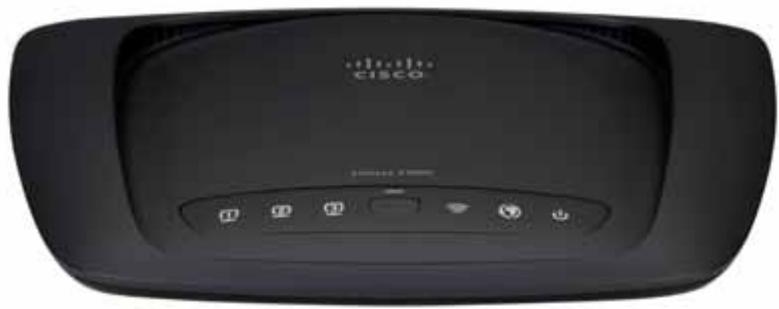

Produktöversikt Ovansida

Ethernet Lysdioden lyser med fast sken när routern är ansluten till en enhet via motsvarande port. Knappen Wi-Fi Protected Setup Om du trycker på den här knappen söker Wi-Fi Protected Setup™ efter din trådlösa enhet med funktioner för Wi-Fi Protected Setup™. Lampan lyser med ett stadigt sken när en anslutning via Wi-Fi Protected Setup™ är upprättad. Lampan blinkar sakta när en anslutning via Wi-Fi Protected Setup™ upprättas, och den blinkar snabbt i orange om ett fel inträffar. Lampan är släckt när Wi-Fi Protected Setup™ är inaktivt. Trådlöst (blå) Den här lysdioden tänds när den trådlösa funktionen aktiveras. Den blinkar när routern skickar eller tar emot data i nätverket. WAN Lyser med ett vitt sken när modemroutern är ansluten direkt till en ADSL-linje. Lyser med ett blått sken när modemroutern är konfigurerad som enbart router och är ansluten till internet via ett separat modem. Power Strömlampan lyser när modemroutern sätts på. Lampan blinkar när modemroutern kör självdiagnostikläget under starten When the diagnostic is complete, the LED is continuously lit.

Väggmontering Routern har två väggmonteringsuttag på undersidan. Avståndet mellan uttagen är 175,56 mm. Du behöver två skruvar för att montera routern Rekommenderad monteringsutrustning 2.5-3.0 mm

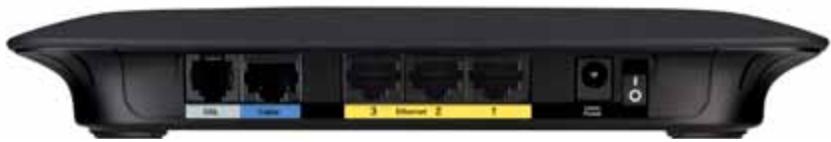

DSL—Ansluts till ADSL-linjen.

Kabel – Om du vill använda modemroutern som enbart router använder du en nätverkskabel till att ansluta den här porten till ett separat modems LAN/Ethernet-port.

Obs! Cisco ansvarar inte för skador som uppkommer till följd av osäker väggmonteringsutrustning.

Ethernet – Med Ethernet-kablar (även kallade nätverkskablar) ansluter du modemroutern via Ethernetportarna till datorer och andra Ethernet/nätverksenheter i ditt trådanslutna nätverk. Power (ström) Här strömadaptern.

Gör så här: 1. Bestäm dig för var du vill montera routern. Se till att väggen är jämn, torr och stadig. Se också till att platsen är i närheten av ett eluttag.

2. Borra två hål i väggen. Se till att avståndet mellan hålen är 175 mm.

Strömomkopplare Tryck på I-änden när du ska sätta på routern. Tryck på O-änden när du ska stänga av routern.

3. Skruva in en skruv i varje hål och lämna 3 mm av skruvskallen framme. 4. Placera routern så att väggmonteringsuttagen justeras mot de två skruvarna. 5. Placera väggmonteringsuttagen över skruvarna och skjut routern nedåt tills skruvarna fastnar i uttagen.

Undersida Reset (återställ) Du kan återställa routerns fabriksinställningar på två sätt. Antingen trycker du på återställningsknappen och håller den intryckt i ca fem sekunder, eller så kan du återställa standardinställningarna på skärmen Administration > Factory Defaults (fabriksinställningar) i routerns webbläsarbaserade verktyg.

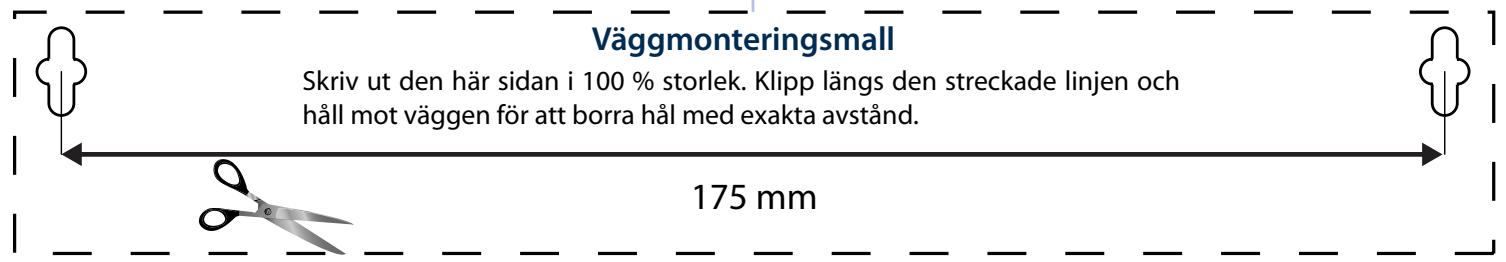

Väggmonteringsmall Skriv ut den här sidan i 100 % storlek. Klipp längs den streckade linjen och håll mot väggen för att borra hål med exakta avstånd.

Installation Installera modemroutern

4. Anslut den ena änden av telefonkabeln till DSL-porten på baksidan.

Obs! Om du inte kan köra installations-cd:n följer du stegen nedan.

Ansluta modemroutern Så här ansluter du modemroutern: 1. Stäng av alla dina nätverksenheter, även datorn och modemroutern. Om du använder ett modem kopplar du från det nu – modemroutern ersätter modemet. 2. Anslut den ena änden på den medföljande Ethernet-kabeln till datorns Ethernet-adapter och den andra änden till en Ethernet-port på baksidan av modemroutern.

5. Anslut den andra änden av telefonkabeln till det vägguttag där ADSLtjänsten eller mikrofiltret installerats Obs! Om du hör sprakande ljud på telefonlinjen kan du behöva ett mikrofilter eller en linjedelare. (Det här krävs för användare i Storbritannien. Övriga användare bör kontrollera det här genom att kontakta sin internetleverantör. ISDN-användare behöver inget mikrofilter.) Om du behöver ett mikrofilter måste du installera ett för varje telefon eller fax som du använder. Du installerar ett mikrofilter genom att ansluta det till ett telefonjack som har en ADSL-tjänst, och ansluter sedan en ände av den medföljande telefonkabeln till mikrofiltrets DSL-port. 6. Anslut den ena änden av strömadapterns sladd till strömporten, och den andra änden till eluttaget.

3. Upprepa steg 2 för varje ytterligare dator och enhet som du vill ansluta till modemroutern. Obs! Om datorns Ethernet-adapter inte har konfigurerats hittar du mer information om hur du går till väga i dokumentationen till Ethernet-adaptern.

7. Sätt på den dator du vill använda till att konfigurera modemroutern. 8. Strömlampan och lamporna för trådlösa funktioner och Ethernet (en för varje ansluten dator) ska tändas. Om de inte gör det kontrollerar du att modemroutern är påslagen och att kablarna är ordentligt anslutna.

Avancerad konfiguration

Obs! Om du inte kan köra installations-cd:n följer du stegen nedan. Så här konfigurerar du modemroutern som router: 1. Anslut den ena änden på den medföljande Ethernet-kabeln till datorns Ethernet-adapter och den andra änden till en Ethernet-port på baksidan av modemroutern.

När du har konfigurerat routern i installationsprogrammet (finns på CD-skivan) är routern klar att användas. Om du vill ändra de avancerade inställningarna använder du routerns webbläsarbaserade verktyg. I det här kapitlet beskrivs de olika sidorna i verktyget och de viktigaste funktionerna på sidorna. Verktyget kan nås via en webbläsare på en dator som är ansluten till routern.

Så här ansluter du till det webbaserade verktyget 2. Anslut ena änden av en Ethernet-kabel till kabelporten på modemrouterns baksida och anslut därefter den andra änden till en Ethernet/LAN-port på modemet.

3. Anslut den ena änden av strömadapterns sladd till strömporten, och den andra änden till eluttaget.

1. Du kommer åt det webbläsarbaserade verktyget genom att starta datorns webbläsare och ange routerns förvalda IP-adress, 192.168.1.1 i fältet Address (adress). Tryck sedan på Enter. Obs! På Windows-datorer kan du även använda det webbläsarbaserade verktyget genom att ange enhetsnamnet i fältet Address (adress). En inloggningsskärm visas. (Användare utan Windows 7 ser en liknande sida.)

4. Sätt på den dator du vill använda till att konfigurera modemroutern. 5. Strömlampan och lamporna för trådlösa funktioner och Ethernet (en för varje ansluten dator) ska tändas. Om de inte gör det kontrollerar du att modemroutern är påslagen och att kablarna är ordentligt anslutna. 2. Ange admin i fältet Användarnamn.

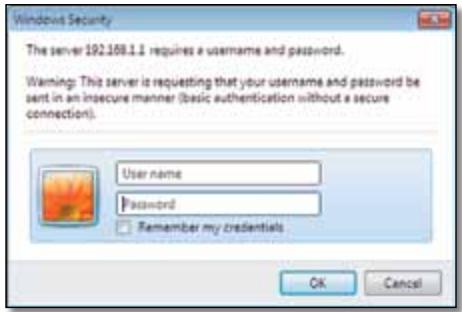

Linksys X2000 3. Ange sedan det lösenord du skapade i installationsprogrammet. (Om du inte körde installationsprogrammet använder du standardlösenordet, admin. Obs! Du kan även använda det webbläsarbaserade verktyget via Cisco Connect. 4. Fortsätt genom att klicka på OK.

Så här använder du det webbaserade verktyget Du kan navigera i verktyget med hjälp av flikarna högst upp på de olika skärmarna. Flikarna är ordnade i två nivåer. De övre flikarna innehåller allmänna funktioner medan de undre flikarna innehåller specifika funktioner.

Avancerad konfiguration

Obs! Om du vill veta mer om något fält klickar du på Help (hjälp) på skärmens högra sida.

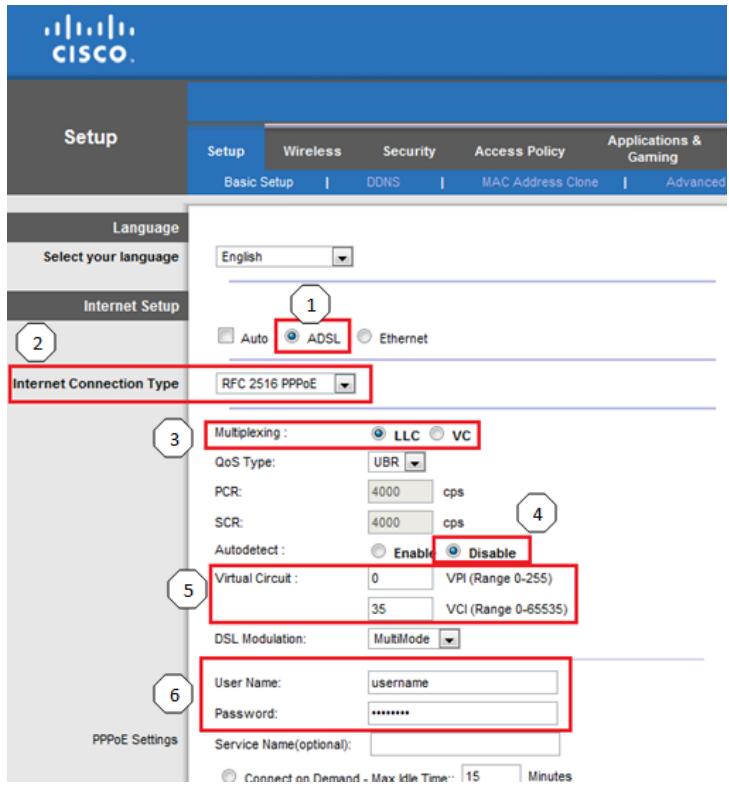

Setup > Basic Setup (konfiguration > grundläggande inställningar) Den första skärmbilden som visas är fliken Basic Setup (grundläggande inställningar). Där kan du ändra de allmänna inställningarna för routern.

Automatiskt läge/ADSL-läge ADSL-läge (standard) har följande fält som ska fyllas i:

Det här är de övre flikarna: Setup (Konfiguration ), Wireless (Trådlöst), Security (Säkerhet), Access Restrictions (Åtkomstbegränsningar), Applications & Gaming (Tillämpningar och spel), Administration och Status. De här flikarna har i sin tur undre flikar med funktioner. Obs! I den här användarhandboken identifieras de olika skärmarna med namnet på de övre och undre flikarna. Skärmnamnet “Setup > Basic Setup” (Konfiguration > Grundläggande inställningar) kommer du till exempel åt via den övre fliken Setup (Konfiguration) och den undre fliken Basic Setup (Grundläggande inställningar). Om du ändrar någon inställning på en skärm behöver du klicka på Save Settings (Spara inställningar) om du vill verkställa ändringarna eller på Cancel Changes (Avbryt ändringar) om du inte vill tillämpa ändringarna. De här kontrollerna finns längst ned på alla skärmarna

RFC 2516 PPPoE Select your language (välj språk) Om du vill använda ett annat språk väljer du det i listrutan. Språket i det webbläsarbaserade verktyget ändras fem sekunder efter att du valt ett annat språk.

En del DSL-baserade internetleverantörer använder sig av PPPoE (Point-toPoint Protocol over Ethernet) för att upprätta anslutningar till internet. Om du använder PPPoE tillhandahålls IP-adressen automatiskt.

Internet Setup (internetinställningar)

RFC2364 PPPoA Under Internet Setup (internetinställningar) konfigurerar du routern för din internetanslutning. Det mesta av denna information kan du få av din internetleverantör.

En del DSL-baserade internetleverantörer använder sig av PPPoA (Point-toPoint Protocol over ATM) för att upprätta anslutningar till internet. Om du använder PPPoA tillhandahålls IP-adressen automatiskt.

Internet Connection Type (internetanslutningstyp)

Network Setup (nätverksinställningar)

Välj den internetanslutning i listrutan som internetleverantören tillhandahåller. De typer som finns är:

I avsnittet Network Setup (nätverksinställningar) konfigurerar du IP-inställningar för ditt lokala nätverk.

RFC2364 PPPoA Bridged Mode Only I det här läget är endast DSL-modemfunktionen tillgänglig och alla gateway-funktioner är avaktiverade. Om du väljer det behöver du bara ange VC-inställningarna

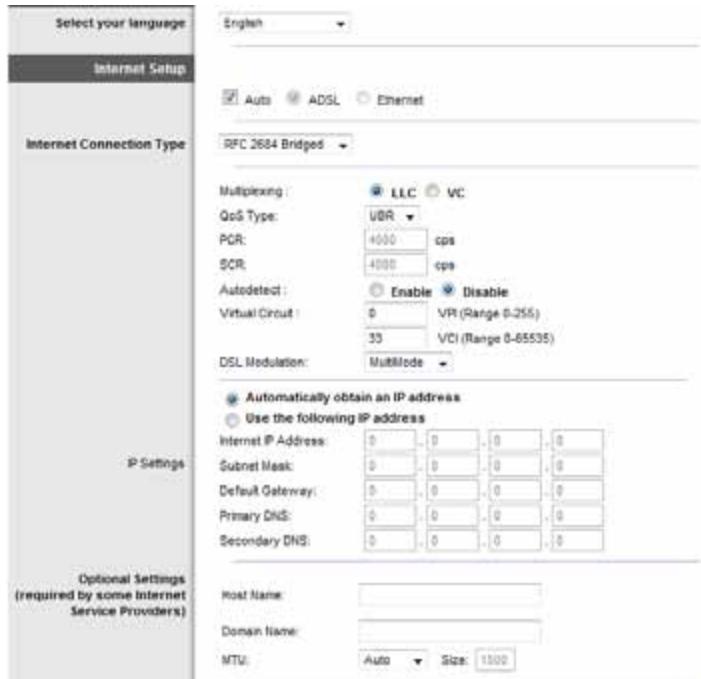

RFC 2684 Bridged Om du väljer det måste du ange korrekta data för IP-inställningarna. Välj Erhåll en IP-adress automatiskt om din internetleverantör tilldelar dig en IP-adress vid anslutning. Annars väljer du Använd följande IP-adress.

RFC2684 Routed Med den här metoden måste du använda en permanent IP-adress för att ansluta till internet.

IPoA Med IPoA (IP över ATM) används en fast IP-adress.

Internet Connection Type (internetanslutningstyp)

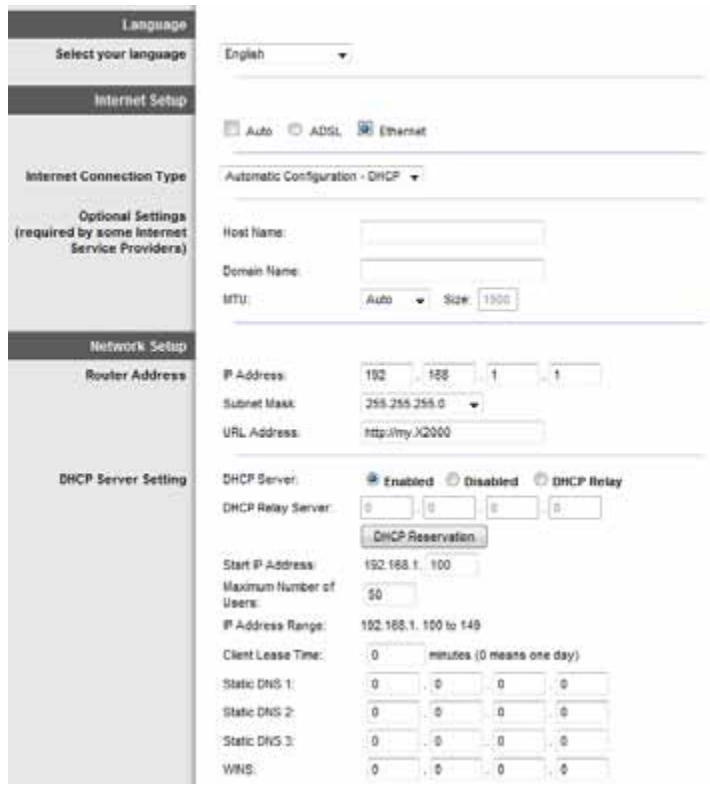

Om du väljer läget Ethernet (endast router) är följande fält tillgängliga:

Välj den internetanslutning i listrutan som internetleverantören tillhandahåller. De typer som finns är: ••

Automatic Configuration – DHCP (automatisk konfiguration – DHCP)

Automatic Configuration – DHCP (automatisk konfiguration – DHCP) Standardinställningen för internetanslutningstyp är Automatic Configuration - DHCP (automatisk konfiguration - DHCP). Behåll endast standardvärdet om din internetleverantör har funktioner för DHCP (Dynamic Host Configuration Protocol) eller om du ansluter med en dynamisk IP-adress. (Alternativet gäller i allmänhet för kabelanslutningar.) Static IP (statisk IP-adress) Om du måste använda en permanent IP-adress för att ansluta till internet väljer du Static IP (statisk IP-adress).

PPPoE Language (språk) Select your language (välj språk) Om du vill använda ett annat språk väljer du det i listrutan. Språket i det webbläsarbaserade verktyget ändras fem sekunder efter att du valt ett annat språk.

Internet Setup (internetinställningar) Under Internet Setup (internetinställningar) konfigurerar du routern för din internetanslutning. Det mesta av denna information kan du få av din internetleverantör.

En del DSL-baserade internetleverantörer använder sig av PPPoE (Point-toPoint Protocol over Ethernet) för att upprätta anslutningar till internet. Om du ansluter till internet via en DSL-linje måste du kontakta internetleverantören och fråga vad som gäller för PPPoE. Om de har funktioner för det måste du aktivera PPPoE. Anslut på begäran eller behåll anslutning Med alternativen Connect on Demand (Anslut på begäran) och Keep Alive (Behåll anslutning) kan du välja om routern ska anslutas till internet endast vid behov (om din internetleverantör debiterar dig för ansluten tid), eller om den alltid ska vara ansluten. Välj rätt alternativ. PPTP PPTP (Point-to-Point Tunneling Protocol) är en tjänst som bara används för anslutningar i Europa.

Linksys X2000 Om internetleverantören hanterar DHCP eller om du ansluter via en dynamisk IP-adress väljer du Obtain an IP Address Automatically (erhåll en IP-adress automatiskt). Om du måste använda en permanent IP-adress för att ansluta till internet väljer du Specify an IP Address (ange en IP-adress). Ange sedan följande:

Avancerad konfiguration Configuration View (konfigurationsvy) Om du vill konfigurera det trådlösa nätverket manuellt väljer du Manual (manuellt). Gå vidare till avsnittet Trådlös konfigurering (manuell). Om du vill använda Wi-Fi Protected Setup markerar du Wi-Fi Protected Setup.

L2TP Layer 2 Tunneling Protocol (L2TP) är en tjänst som bara gäller för anslutningar i Israel. Telstra Cable Telstra Cable är en tjänst som bara används för anslutningar i Australien.

Trådlös konfigurering (manuell)

Network Setup (nätverksinställningar)

Konfigurera det trådlösa nätverket på den här skärmen.

I avsnittet Network Setup (nätverksinställningar) konfigurerar du IP-inställningar för ditt lokala nätverk.

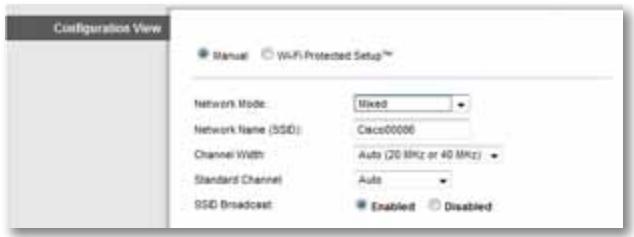

Wireless > Basic Wireless Settings (trådlöst > grundläggande trådlösa inställningar) Obs! Om du vill veta mer om något fält klickar du på Help (hjälp) på skärmens högra sida.

Nätverksläge För de flesta nätverkskonfigurationer ska du behålla standardvärdet Mixed (blandat).

Trådlösa inställningar

På den här skärmen anger du grundläggande inställningar för det trådlösa nätverket. Det finns två sätt att konfigurera routerns trådlösa nätverk - manuellt och med Wi-Fi Protected Setup. Wi-Fi Protected Setup är en funktion som gör det enkelt att konfigurera ditt trådlösa nätverk. Om du har klientenheter, som trådlösa adaptrar, med stöd för Wi-Fi Protected Setup så kan du använda Wi-Fi Protected Setup.

Linksys X2000 Network Mode (nätverksläge) Välj vilken trådlös standard som körs i 2,4 GHznätverket. ••

Mixed (blandat) Om du har både Wireless-B-, Wireless-G- och Wireless-Nenheter (2,4 GHz) i nätverket behåller du standardvärdet Mixed (blandat).

Disabled (avaktiverat) Om du inte har några Wireless-B-, Wireless-G- eller Wireless-N-enheter (2,4 GHz) i nätverket väljer du Disabled (avaktiverat).

Avancerad konfiguration Channel (kanal) Välj kanal från listrutan för Wireless-B-, Wireless-G- och Wireless-N-nätverk (2,4 GHz). Om du är osäker på vilken kanal du ska välja behåller du standardvärdet Auto (automatiskt). SSID Broadcast (SSID-utsändning) När trådlösa klienter söker i det lokala nätet efter trådlösa nätverk att ansluta till kommer de att hitta routerns SSIDutsändning. Om du vill sända ut routerns SSID behåller du standardvärdet Enabled (aktiverad). Om du inte vill sända routerns SSID väljer du Disabled (avaktiverad).

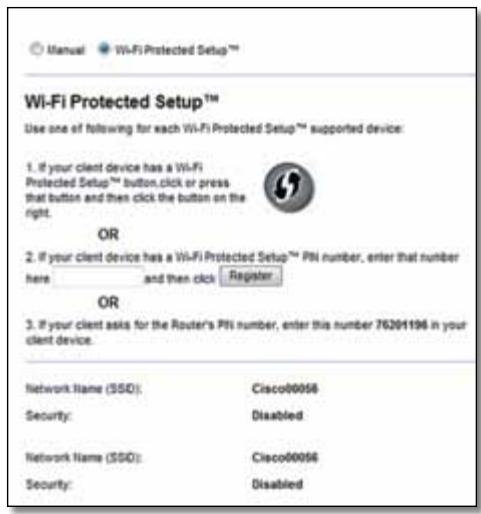

WPS (Wi-Fi Protected Setup) Det finns tre metoder tillgängliga. Använd den metod som gäller för den klientenhet som du ska konfigurera.

Obs! Behåll standardinställningen Mixed (Blandat) om du är osäker på vilket läge som ska användas. Network Name (SSID) (nätverksnamn) SSID (Service Set Identifier) är det nätverksnamn som delas av alla enheter i ett trådlöst nätverk. Det är skiftlägeskänsligt och får inte vara längre än 32 tecken. Standardvärdet är Ciscoxxxxx (xxxxx är de fem sista siffrorna i routerns serienummer, som finns på produktetiketten till vänster på routerns undersida). I den programvara du använder för att installera routern och konfigurera ditt trådlösa nätverk kan du ändra nätverksnamnet till ett namn som är enkelt att komma ihåg. Obs! Om du återställer routerns fabriksinställningar (genom att trycka på knappen Reset (Återställ) eller på skärmen Administration > Factory Defaults (Administration > Fabriksinställningar)) återgår nätverksnamnet till standardnamnet och alla enheterna i det trådlösa nätverket måste anslutas igen. Channel Width (kanalbredd) För bästa prestanda i ett nätverk med Wireless-B-, Wireless-G- och Wireless-N-enheter (2,4 GHz) bör du välja Auto (20 MHz or 40 MHz) (automatisk, 20 MHz eller 40 MHz). För kanalbredden 20 MHz behåller du standardvärdet 20 MHz only (endast 20 MHz).

Lampindikeringar vid Wi-Fi Protected Setup ••

Logotypen Cisco på routerns ovansida fungerar som indikeringslampa vid Wi-Fi Protected Setup.

Lampan blinkar långsamt när Wi-Fi Protected Setupprocessen pågår. Lampan lyser med ett fast sken när Wi-Fi Protected Setup-processen är klar.

Lampan blinkar snabbt i två minuter om det uppstår fel. Vänta en stund och försök igen.

Vänta tills lampan lyser med fast sken innan du påbörjar nästa Wi-Fi Protected Setup-session.

Knappen Wi-Fi Protected Setup Använd den här metoden om klientenheten har en knapp för Wi-Fi Protected Setup.

Avancerad konfiguration ••

Enter the Router’s PIN on your client device (ange PIN-kod för routern på klientenheten) Använd den här metoden om klienten frågar efter routerns PIN-kod.

Obs! Se till att konfigurera en klientenhet åt gången. a. Ange den PIN-kod som står på skärmen Wi-Fi Protected Setup på routern på klientenheten. (Den finns även angiven på etiketten undersidan av routern.) b. När klientenheten har konfigurerats klickar du på OK på skärmen Wi-Fi Protected Setup på routern. Fler instruktioner finns i dokumentationen till klientenheten. Network Name (nätverksnamn), Security (säkerhet) och Passphrase (lösenord) visas nederst på skärmen. a. Klicka eller tryck på knappen för Wi-Fi Protected Setup på klientenheten. b. Klicka på knappen Wi‑Fi Protected Setup på routerns skärm Wi-Fi Protected Setup eller tryck och håll in knappen för Wi-Fi Protected Setup på routerns baksida i en sekund. c. När klientenheten har konfigurerats klickar du på OK på routerns skärm Wi-Fi Protected Setup inom två minuter. •• Enter the client device’s PIN on the Router (ange PIN-kod för klientenheten på routern) Använd den här metoden om din enhet har en PIN-kod för Wi-Fi Protected Setup.

a. Ange PIN-koden för klientenheten i fältet på skärmen Wi-Fi Protected Setup på routern. b. Klicka på knappen Register (registrera) på skärmen Wi-Fi Protected Setup på routern.

Obs! Om du har klientenheter som inte stöder Wi-Fi Protected Setup antecknar du inställningarna för trådlösa funktioner och konfigurerar de klientenheterna manuellt.

Wireless > Wireless Security (trådlöst > trådlös säkerhet) Med inställningarna för trådlös säkerhet konfigurerar du säkerheten för ditt eller dina trådlösa nätverk. Routern har funktioner för följande alternativ för trådlös säkerhet: WPA/WPA2 Mixed Mode (blandat läge, standardvärdet), WPA2 Personal, WPA Personal, WEP och RADIUS. (WPA står för Wi-Fi Protected Access. WEP står för Wireless Equivalent Privacy. RADIUS står för Remote Authentication Dial-In User Service.) Obs! Om du vill veta mer om något fält klickar du på Help (hjälp) på skärmens högra sida.

c. När klientenheten har konfigurerats klickar du på OK på skärmen Wi-Fi Protected Setup på routern. Fler instruktioner finns i dokumentationen till klientenheten.

Avancerad konfiguration

Alternativ för hemmabruk

Security Mode (säkerhetsläge)

Välj säkerhetsalternativ för ditt trådlösa nätverk. Gå sedan till instruktionerna för ditt val.

WPA2/WPA Mixed Mode (WPA2/WPA blandat läge) Obs! Om du väljer WPA2/WPA Mixed Mode (WPA2/WPA blandat läge) som säkerhetsläge så MÅSTE alla enheter i ditt trådlösa nätverk använda samma lösenord.

Kontorsalternativ Kontorsalternativen är tillgängliga för nätverk som tillämpar en RADIUS-server för autentisering. Kontorsalternativen är starkare än de privata alternativen eftersom WPA2 eller WPA innehåller kryptering medan RADIUS innehåller autentisering. Säkerhetsalternativ

WPA2 Enterprise (WPA2 – företag)

Strongest (Starkast)

WPA2/WPA Enterprise Mixed Mode (WPA2/WPA – blandat läge för företag)

WPA2: Strongest (Starkast) WPA: Strong (Stark)

WPA Enterprise (WPA – företag)

RADIUS Grundläggande

Passphrase (lösenord) Ange ett lösenord bestående av 8-63 tecken. Standardvärdet är password. Du kan ändra standardlösenordet i installationsprogrammet du använder för din router och det trådlösa nätverket.

WPA2 Personal (WPA2 privat) Obs! Om du väljer WPA2 Personal (WPA2 privat) som säkerhetsläge så MÅSTE alla enheter i ditt trådlösa nätverk använda WPA2 Personal (WPA2 privat) och dessutom ha samma lösenord.

Trådlös säkerhet rekommenderas starkt, och WPA2 är den mest kraftfulla metoden som finns tillgänglig. Använd WPA2 om alla dina trådlösa enheter kan hantera den här metoden.

Passphrase (lösenord) Ange ett lösenord bestående av 8-63 tecken. Standardvärdet är password. Du kan ändra standardlösenordet i installationsprogrammet du använder för din router och det trådlösa nätverket.

Obs! Om du väljer WPA Personal (WPA privat) som säkerhetsläge så MÅSTE alla enheter i ditt trådlösa nätverk använda WPA Personal (WPA privat) och dessutom ha samma lösenord.

Med det här alternativet används WPA2 tillsammans med en RADIUS-server. (Det bör endast användas om en RADIUS-server är ansluten till routern.) Obs! Om du väljer WPA2 – företag som säkerhetsläge MÅSTE alla enheter i det trådlösa nätverket tillämpa WPA2 – företag och samma nyckel.

Passphrase (lösenord) Ange ett lösenord bestående av 8-63 tecken. Standardvärdet är password. Du kan ändra standardlösenordet i installationsprogrammet du använder för din router och det trådlösa nätverket. RADIUS Server (RADIUS-server) Ange IP-adressen för RADIUS-servern.

WPA2/WPA – blandat läge för företag Med det här alternativet används WPA2/WPA tillsammans med en RADIUSserver. (Det bör endast användas om en RADIUS-server är ansluten till routern.)

RADIUS Port (RADIUS-port) Standardvärdet är 1812.

Shared Key (Delad nyckel) Ange den nyckel som delas av routern och servern. Obs! Om du väljer WPA2/WPA – blandat läge för företag som säkerhetsläge MÅSTE alla enheter i det trådlösa nätverket tillämpa WPA2/WPA – företag och samma nyckel.

WPA – företag Det här alternativet ger dig WPA tillsammans med en RADIUS-server. (Det bör endast användas om en RADIUSserver är ansluten till routern.) Obs! Om du väljer WPA – företag som säkerhetsläge MÅSTE alla enheter i det trådlösa nätverket tillämpa WPA – företag och samma nyckel.

RADIUS Server (RADIUS-server) Ange IP-adressen för RADIUS-servern. RADIUS Port (RADIUS-port) Standardvärdet är 1812.

Shared Key (Delad nyckel) Ange den nyckel som delas av routern och servern.

RADIUS Server (RADIUS-server) Ange IP-adressen för RADIUS-servern.

Linksys X2000 RADIUS Port (RADIUS-port) Standardvärdet är 1812.

Shared Key (Delad nyckel) Ange den nyckel som delas av routern och servern.

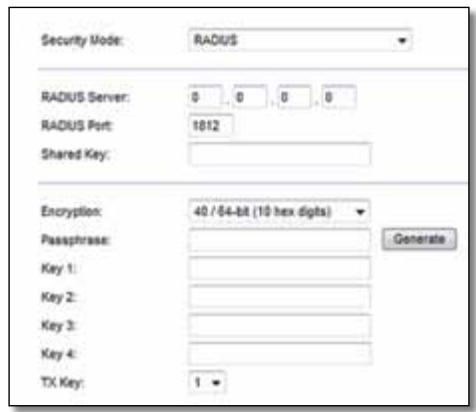

WEP RADIUS Med det här alternativet används WEP tillsammans med en RADIUS-server. (Det bör endast användas om en RADIUS-server är ansluten till routern.) Viktigt!

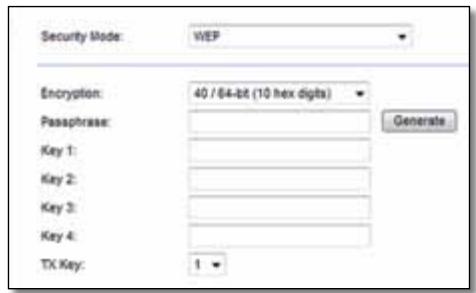

WEP är en enkel krypteringsmetod som inte är lika säker som WPA. Viktigt! Om du väljer WEP som säkerhetsläge så MÅSTE alla enheter i ditt trådlösa nätverk använda WEP och dessutom samma kryptering och delad nyckel.

Encryption (kryptering) Välj nivå för WEP-kryptering, 64 bits 10 hex digits (64 bitar 10 hexadecimala siffror) eller 128 bits 26 hex digits (128 bitar 26 hexadecimala siffror). Standardvärdet är 64 bits 10 hex digits (64 bitar 10 hexadecimala siffror). Passphrase (lösenord) Ange ett lösenord för automatisk generering av WEPnycklar. Klicka sedan på Generate (generera). Key 1-4 (Nyckel 1-4) Om du inte angav något lösenord anger du WEPnycklarna manuellt. TX Key (TX-nyckel) Välj en TX-standardnyckel (Transmit) (välj vilken nyckel du vill använda). Standardvärdet är 1.

Om du väljer RADIUS som säkerhetsläge så MÅSTE alla enheter i ditt trådlösa nätverk använda RADIUS och dessutom samma WEP-kryptering och delad nyckel.

RADIUS Server (RADIUS-server) Ange IP-adressen för RADIUS-servern. RADIUS Port (RADIUS-port) Standardvärdet är 1812.

Shared Key (delad nyckel) Ange den nyckel som delas mellan routern och servern. Encryption (kryptering) Välj nivå för WEP-kryptering, 64 bits 10 hex digits (64 bitar 10 hexadecimala siffror) eller 128 bits 26 hex digits (128 bitar 26 hexadecimala siffror). Standardvärdet är 64 bits 10 hex digits (64 bitar 10 hexadecimala siffror). Passphrase (lösenord) Ange ett lösenord för automatisk generering av WEPnycklar. Klicka sedan på Generate (generera). Key 1-4 (Nyckel 1-4) Om du inte angav något lösenord anger du WEPnycklarna manuellt.

Avancerad konfiguration

TX Key (TX-nyckel) Välj en TX-standardnyckel (Transmit) (välj vilken nyckel du vill använda). Standardvärdet är 1.

Trådlöst > Gäståtkomst

Klicka på Save Settings (spara inställningar) om du vill genomföra ändringarna eller klicka på Cancel Changes (avbryt ändringar) om du vill rensa ändringarna.

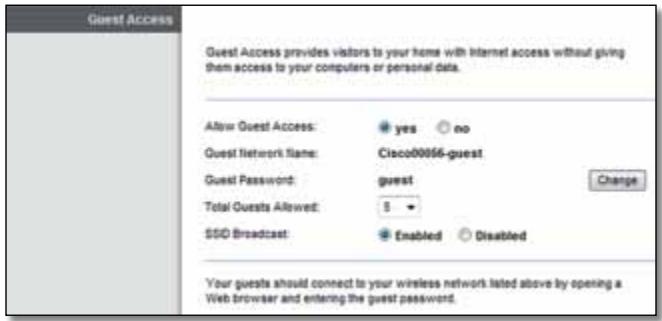

Med funktionen Guest Access (Gäståtkomst) kan dina gäster ansluta till internet i ditt trådlösa nätverk. Gästnätverket är ett separat trådlöst nätverk. Gäståtkomstfunktionen ger inte tillgång till det lokala nätverket och dess resurser, vilket innebär att dina gäster inte kommer åt dina datorer eller personliga data. En gäst kan till exempel inte skriva ut på en skrivare eller kopiera filer till en dator i det lokala nätverket. På så sätt minskas risken för obehörig tillgång till ditt nätverk.

Avaktiverad Om du väljer att avaktivera trådlös säkerhet meddelas du att den trådlösa säkerheten är avaktiverad när du ansluter till internet första gången. Du får då möjlighet att aktivera den trådlösa säkerheten eller bekräfta att du är medveten om riskerna med att fortsätta utan trådlös säkerhet. Obs! Om du väljer RADIUS som säkerhetsläge MÅSTE alla enheter i det trådlösa nätverket tillämpa RADIUS, samma kryptering och delad nyckel.

Obs! Om du vill veta mer om något fält klickar du på Help (hjälp) på skärmens högra sida.

Gäståtkomst Allow Guest Access (Tillåt gäståtkomst) Om du vill tillåta internetåtkomst via gästnätverket behåller du standardinställningen yes (ja). I annat fall väljer du no (nej). Guest Network Name (Gästnätverkets namn) Standardnamnet är namnet på ditt trådlösa nätverk följt av -guest (-gäst). Guest Password (Gästlösenord) Standardlösenordet är guest (gäst). Om du genomförde installationen med hjälp av installationsprogramvaran ändras standardlösenordet till ett unikt lösenord.

Avancerad konfiguration

Change (Ändra) Ändra gästlösenordet med det här alternativet. Skärmen Change Guest Password (Ändra gästlösenordet) öppnas.

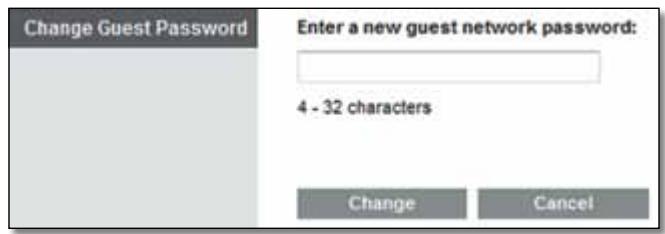

Ändra gästlösenordet ••

Enter a new guest network password (Ange ett nytt lösenord för gästnätverket) Ange ett lösenord som består av 4–32 tecken. Klicka sedan på Change (Ändra) så sparas det nya lösenordet och du kommer tillbaka till skärmen Guest Access (Gäståtkomst).

Total Guests Allowed (Antal tillåtna gäster) Som standard får 5 gäster tillgång till internet via gästnätverket. Välj önskat antal gäster för ditt gästnätverk. SSID Broadcast (SSID-utsändning) När trådlösa enheter söker i det lokala nätet efter trådlösa nätverk att ansluta till kommer routern att hitta SSID-sändningen (trådlöst nätverksnamn). Om du vill sända ut SSID för gästnätverket behåller du standardinställningen Enabled (Aktiverad). Om du inte vill sända ut SSID för gästnätverket väljer du Disabled (Avaktiverad).

Anvisningar för gästen Gör så här när en gäst vill ansluta till internet: 1. På gästens dator ansluter ni till det trådlösa gästnätverket som finns på skärmen Guest Access (Gäståtkomst). 2. Öppna en webbläsare. 3. På inloggningsskärmen anger ni lösenordet som visas på skärmen Guest Access (Gäståtkomst). 4. Klicka på Login (Logga in).

Felsökning X2000 Datorn kan inte ansluta till internet. Följ instruktionerna tills datorn kan ansluta till internet: ••

Kontrollera att modemroutern är påslagen. Strömlampan ska lysa med ett fast grönt sken och inte blinka.

Om strömlampan blinkar stänger du av alla nätverksenheter, inklusive modemroutern och alla datorer. Starta sedan de olika enheterna i följande ordning: a. Modemrouter

b. Dator •• Kontrollera lamporna på enhetens framsida. Kontrollera att strömlampan, DSL-lampan och minst en av de numrerade lamporna för Ethernet lyser. Om de inte lyser kontrollerar du kabelanslutningarna. Datorn ska anslutas till en av portarna 1-4 på enheten, och enhetens DSL-port måste vara ansluten till ADSL-linjen. När du dubbelklickar på webbläsaren visas en uppmaning att ange ett användarnamn och ett lösenord. Om du vill slippa denna uppmaning gör du på följande sätt. Starta webbläsaren och utför följande steg (dessa steg är specifika för Internet Explorer men proceduren är ungefär densamma för andra webbläsare): 1. Välj Verktyg > Internetalternativ.

Datorn kan inte ansluta trådlöst till nätverket. Kontrollera att det trådlösa nätverksnamnet eller SSID:t är desamma på både datorn och routern. Om du har aktiverat trådlös säkerhet måste du använda samma säkerhetsmetod och nyckel på både datorn och routern. Du behöver ändra inställningarna på routern. De trådlösa nätverksinställningarna kan ändras med hjälp av Cisco Connect. Du behöver ändra de avancerade inställningarna på enheten. Öppna webbläsaren (exempelvis Internet Explorer eller Firefox) och ange enhetens IP-adress i adressfältet (den förvalda IP-adressen är 192.168.1.1). När du uppmanas till det fyller du i fälten för användarnamn och lösenord (standardanvändarnamnet och lösenordet är admin). Klicka på den flik där du vill göra ändringar Du kan inte använda DSL-tjänsten till att ansluta manuellt till Internet När du har installerat routern ansluter den automatiskt till din Internetleverantör eller Internettelefonileverantör, så du behöver inte längre ansluta manuellt. När du öppnar webbläsaren visas inloggningsskärmen trots att du inte behöver logga in. Följande steg är specifika för Internet Explorer men tillvägagångssättet är ungefär detsamma för andra webbläsare.

2. Klicka på fliken Anslutningar.

1. Öppna webbläsaren.

3. Välj Ring aldrig upp någon anslutning.

2. Gå till Verktyg > Internetalternativ.

3. Klicka på fliken Anslutningar.

Du använder en statisk IP-adress och kan inte ansluta.

4. Välj Ring aldrig upp någon anslutning. 5. Klicka på OK.

Läs i Windows-hjälpen och ändra egenskaperna för internetprotokollet (TCP/ IP) så att det tar emot IP-adresser automatiskt.

Linksys X2000 DSL-kabelns kontakt passar inte i routerns internetport. En koaxialkabel kan endast ansluta till ett kabelmodem. Modemroutern fungerar som ett modem med din ADSL-anslutning till internet, men om du har en kabelanslutning till internet ska du ansluta modemroutern till ett separat kabelmodem. Sätt i installations-cd:n i datorn och följ anvisningarna på skärmen för hur du ansluter modemroutern till ett kabelmodem. Du vill komma åt det webbaserade verktyget i Cisco Connect. Gör så här för att komma åt det webbaserade verktyget i Cisco Connect: 1. Öppna Cisco Connect. 2. Klicka på Router settings (Routerinställningar) på huvudmenyn.

Felsökning Lösenordet fungerar inte när du försöker logga in i det webbläsarbaserade verktyget. Lösenordet för din trådlösa säkerhet fungerar även som lösenord för det webbläsarbaserade verktyget. Så här visar du det här lösenordet: 1. Öppna Cisco Connect. 2. Klicka på Router Settings (routerinställningar) på huvudmenyn. 3. Password (lösenord) visas till vänster på skärmen. Routern visas inte på skärmen Nätverksanslutningar i Windows XP. Klicka på Visa ikoner för UPnP-enheter i nätverket i avsnittet Nätverksaktiviteter. Om routern fortfarande inte visas gör du på följande sätt:

3. Klicka på Advanced settings (Avancerade inställningar).

1. Gå till Start > Kontrollpanelen > Windows-brandväggen.

4. Notera användarnamnet och lösenordet som visas. (Skydda lösenordet genom att kopiera det till Clipboard (Urklipp). Klicka bara på Copy password (Kopiera lösenordet).)

2. Klicka på fliken Undantag.

3. Markera UPnP-ramverk. 4. Klicka på OK. Webben Du hittar föreskrifter, garanti och säkerhetsinformation på cdskivan som kom tillsammans med modemroutern, samt på Linksys.com/support.

för Annex A, B, M, L, U-R2 för Annex B Portar

CAT5, RJ-11 (för Annex A), RJ-45 (för Annex B)

Mottagningskänslighet

802.11b: -87 dBm (normalt) vid 11 Mbit/s 802.11g: -72 dBm (normalt) vid 54 Mbit/s 802.11n HT20: -71 dBm (normalt) vid 130 Mbit/s 802.11n HT40: -68 dBm (normalt) vid 270 Mbit/s

WPA2™/WPA™ (privat och företag); 128, WEP med 64 bitar; MAC-adressfiltrering SPI-brandvägg

Operativsystemskrav (för installationsguiden):

0 till 40°C Förvaringstemperatur

-20 till 70°C Luftfuktighet vid drift

10 till 80 %, relativ luftfuktighet och icke-kondenserande

Luftfuktighet vid förvaring

5 till 90 % ej kondenserande

Obs! Du hittar föreskrifter, garanti och säkerhetsinformation på cdskivan som kom tillsammans med modemroutern, samt på Linksys. com/support. Specifikationer kan ändras utan föregående meddelande. Värdena för maximal överföring kommer från specifikationerna för IEEE Standard 802.11. Faktiska prestanda kan variera, inklusive lägre kapacitet för trådlöst nätverk, dataöverföringshastighet, räckvidd och täckning. Prestanda är beroende av många faktorer, förhållanden och variabler, exempelvis avståndet till åtkomstpunkten, trafikvolym för nätverket, byggnadsmateriel och -konstruktion, operativsystem, de trådlösa produkter som används, störningar samt andra faktorer.

Bilaga: Linksys X2000, avancerade inställningar

Bilaga: Linksys X2000, avancerade inställningar X2000 Obs! Informationen i den här bilagan gäller de användare som ansluter DSL-linjen direkt till Linksys x2000. I routerns Advanced Settings (avancerade inställningar) går du in på fliken Setup (inställningar) och anger information om din internetanslutning. Om du inte har de uppgifterna kontaktar du din internetleverantör eller tittar närmare på tabellen med vanliga inställningar på nästa sida. 1. Välj ADSL 2. Internet Connection Type (internetanslutningstyp) (PPPoE, PPPoA osv.) 3. Multiplexing (LLC/VC) 4. AutoDetect 5. Virtual Circuit (VPI/VCI) 6. User name and password (användarnamn och lösenord)
