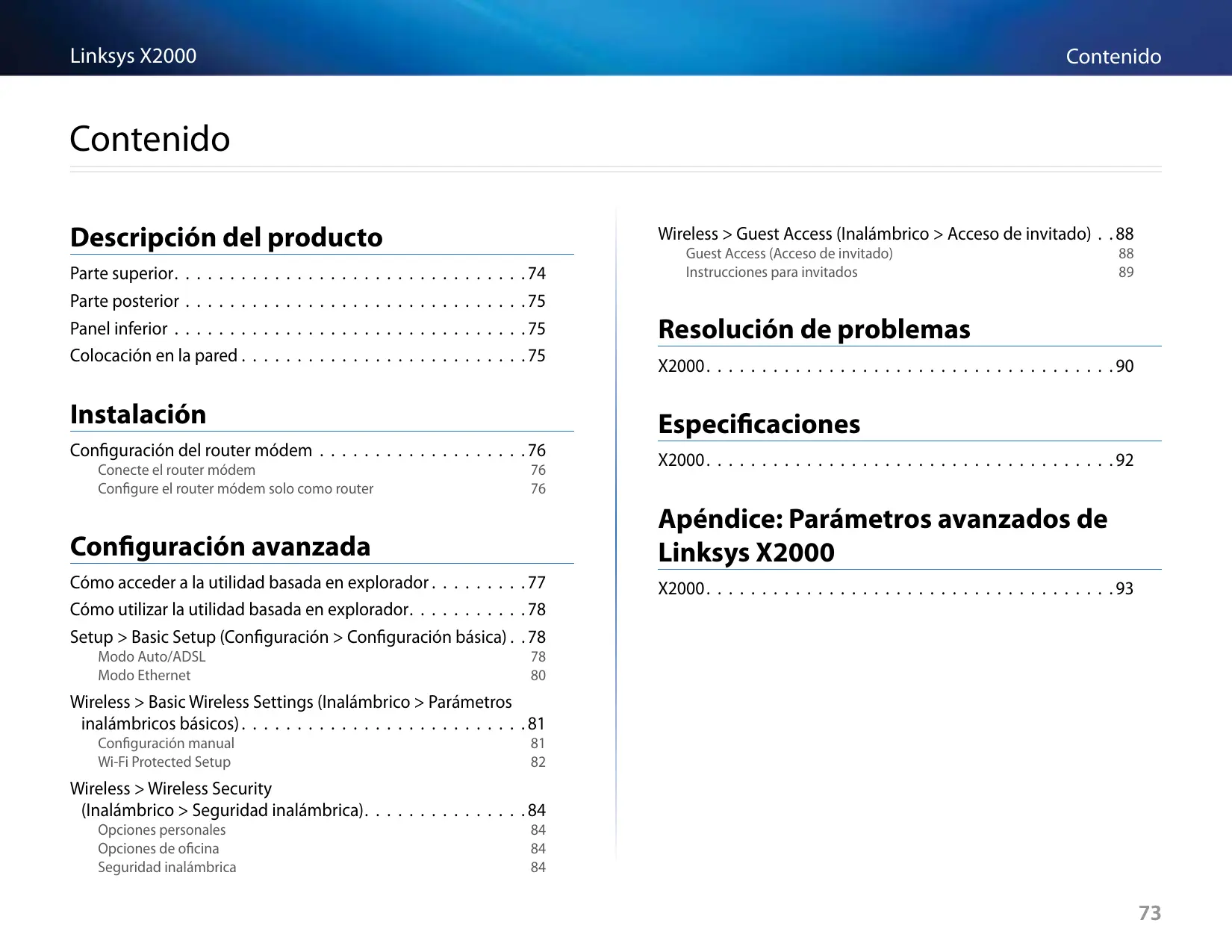

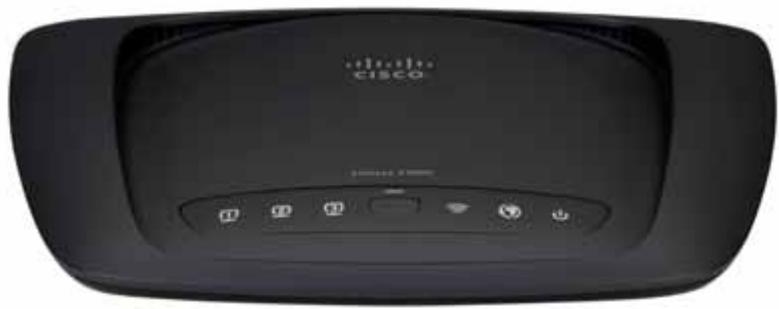

Descripción del producto Parte superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Parte posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Panel inferior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Colocación en la pared . . . . . . . . . . . . . . . . . . . . . . . . . .

Wireless > Guest Access (Inalámbrico > Acceso de invitado) . . 88

Configuración del router módem . . . . . . . . . . . . . . . . . . . 76 Conecte el router módem Configure el router módem solo como router

Resolución de problemas

X2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

X2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Apéndice: Parámetros avanzados de

Configuración avanzada

Cómo acceder a la utilidad basada en explorador . . . . . . . . 77 Cómo utilizar la utilidad basada en explorador . . . . . . . . . . 78 Setup > Basic Setup (Configuración > Configuración básica) . 78 Modo Auto/ADSL Modo Ethernet

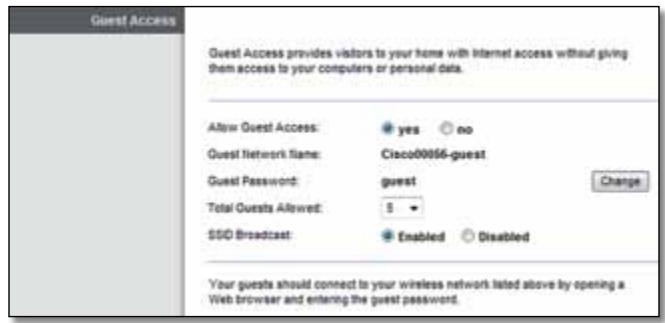

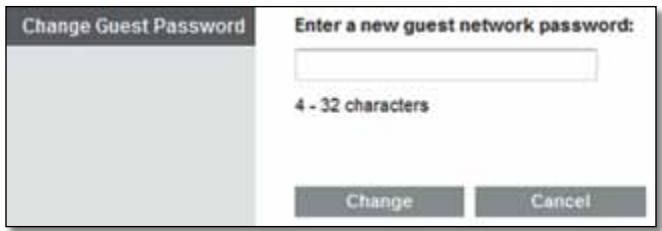

Guest Access (Acceso de invitado)

Instrucciones para invitados

Wireless > Basic Wireless Settings (Inalámbrico > Parámetros inalámbricos básicos) . . . . . . . . . . . . . . . . . . . . . . . . . 81

Configuración manual Wi-Fi Protected Setup

Wireless > Wireless Security

(Inalámbrico > Seguridad inalámbrica) . . . . . . . . . . . . . . 84 Opciones personales Opciones de oficina Seguridad inalámbrica

Descripción del producto

Descripción del producto

Ethernet La luz está encendida de forma continua cuando el router está conectado a un dispositivo mediante ese puerto.

Botón Wi-Fi Protected Setup™ Presione este botón para que Wi-Fi Protected Setup™ busque a su dispositivo. La luz está encendida de forma continua cuando se establece correctamente una conexión Wi-Fi Protected Setup™. La luz parpadea lentamente mientras Wi-Fi Protected Setup™ configura una conexión y parpadea rápidamente en ámbar si se produce un error. La luz se apaga cuando Wi-Fi Protected Setup™ está inactivo. Conexión inalámbrica (Azul) La luz de conexión inalámbrica se enciende cuando la función inalámbrica está activada. La luz parpadea cuando el router envía o recibe datos a través de la red.

WAN se ilumina en blanco cuando el router módem está conectado directamente a una línea ADSL. Se ilumina en azul cuando el router módem está configurado solo como router y está conectado a Internet mediante un módem independiente.

Alimentación La luz Power (Alimentación) se ilumina al encender el router módem. Cuando el router módem está en el modo de autodiagnóstico durante el arranque, esta luz parpadea. Cuando el diagnóstico termina, la luz queda encendida de forma continua.

Descripción del producto

Colocación en la pared

El router tiene dos ranuras en el panel inferior para el montaje en pared. La distancia entre las ranuras es de 175,56 mm. Se necesitan dos tornillos para montar el router. Piezas de montaje recomendadas 2,5-3,0 mm

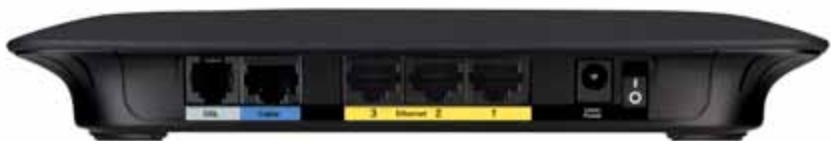

DSL—El puerto DSL se conecta a la línea ADSL.

Cable—para usar el módem router solo como router, utilice un cable de red para conectar este puerto a un puerto LAN/

Ethernet independiente del módem.

NotA Cisco no se hace responsable de los daños que se produzcan por un montaje no seguro del dispositivo en la pared.

Ethernet—mediante cables

Ethernet (también denominados cables de red), estos puertos Ethernet conectan el router módem a ordenadores y a otros dispositivos de red Ethernet de la red con cables.

Power—(Alimentación) El puerto Power (Alimentación) se conecta al adaptador de corriente incluido.

1. Decida dónde desea montar el router. Asegúrese de que la pared elegida sea lisa, plana y robusta, y esté seca. Asegúrese también de que la ubicación esté cerca de una toma eléctrica.

Interruptor de alimentación—Pulse el extremo I para encender el router. Pulse el extremo O para apagar el router.

2. Taladre dos orificios en la pared. Asegúrese de que quede una separación de 175 mm entre los orificios.

3. Introduzca un tornillo en cada orificio y deje que sobresalga 3 mm. 4. Coloque el router de tal manera que las ranuras para montaje en pared queden alineadas con los dos tornillos.

5. Coloque las ranuras para el montaje en pared sobre los tornillos y deslice el router hacia abajo hasta que los tornillos encajen perfectamente en las ranuras.

Reset—Este botón permite restablecer el router en los parámetros predeterminados de fábrica. Mantenga pulsado el botón de reinicio durante cinco segundos aproximadamente..

Plantilla para montaje en pared

Imprima esta página al 100% de su tamaño. Corte por la línea de puntos y coloque la plantilla en la pared para perforar en los puntos exactos.

Configuración del router módem NotA Ejecute el CD-ROM de configuración para instalar el router módem. Si no puede ejecutar el CD-ROM de configuración, consulte estos pasos.

4. Conecte el otro extremo del cable telefónico a la toma de pared con servicio ADSL o microfiltro.

5. Conecte un extremo del cable del adaptador de corriente al puerto de alimentación y el otro a una toma de corriente.

Conecte el router módem

Para conectar el router módem: 1. Apague todos los dispositivos de red, incluidos los ordenadores y el router módem. Si está utilizando un módem, desconéctelo ya que el router módem será su sustituto. 2. Conecte un extremo del cable Ethernet proporcionado al adaptador Ethernet del ordenador y el otro extremo al puerto Ethernet situado en la parte posterior del router módem. Repita el paso 2 con cada ordenador o dispositivo adicional que desee conectar al router módem.

6. Encienda el ordenador que utilizará para configurar el router módem.

7. Deberán iluminarse las luces Power (Alimentación), Wireless (Inalámbrico) y Ethernet (una por cada ordenador conectado). Si esto no ocurre, asegúrese de que el router módem está encendido y de que los cables están conectados correctamente.

Configure el router módem solo como router

NotA Si necesita un microfiltro o un divisor consulte con su ISP

(proveedor de servicios de Internet). Siga sus instrucciones para proceder a la instalación.

NotA Ejecute el CD-ROM de configuración para instalar el router módem.

Si no puede ejecutar el CD-ROM de configuración, consulte estos pasos.

3. Conecte un extremo del cable telefónico al puerto DSL de la parte posterior del módem router.

Para configurar el router módem como router 1. Conecte un extremo del cable Ethernet proporcionado al adaptador Ethernet del ordenador y el otro extremo al puerto Ethernet situado en la parte posterior del router módem. Repita el paso 2 con cada ordenador o dispositivo adicional que desee conectar al router módem.

2. Conecte un extremo de un cable Ethernet al puerto de cable de la parte posterior del router módem y, a continuación, conecte el otro extremo a un puerto Ethernet/LAN disponible del módem.

3. Conecte un extremo del cable del adaptador de corriente al puerto de alimentación y el otro a una toma de corriente.

Configuración avanzada

Configuración avanzada

Después de configurar el router con el software de configuración (que se encuentra en el CD-ROM), el router estará listo para utilizarse. Si desea cambiar su configuración avanzada o si no se ejecuta el software, utilice la utilidad basada en explorador del router. Puede acceder a la utilidad mediante un explorador Web en un ordenador conectado al router. Para obtener más ayuda con la utilidad, haga clic en Help (Ayuda) en la parte derecha de la pantalla o visite nuestro sitio Web.

Cómo acceder a la utilidad basada en explorador

1. Para acceder a la utilidad basada en explorador, abra el explorador web en su ordenador e introduzca la dirección IP predeterminada del router, 192.168.1.1, en el campo Address (Dirección). A continuación, pulse Intro. NotA Para acceder a la utilidad basada en explorador en ordenadores con Windows, también puede introducir el nombre del dispositivo en el campo Dirección.

4. Encienda el ordenador que utilizará para configurar el router módem.

5. Deberán iluminarse las luces Power (Alimentación), Wireless (Inalámbrico) y Ethernet (una por cada ordenador conectado). Si esto no ocurre, asegúrese de que el router módem está encendido y de que los cables están conectados correctamente.

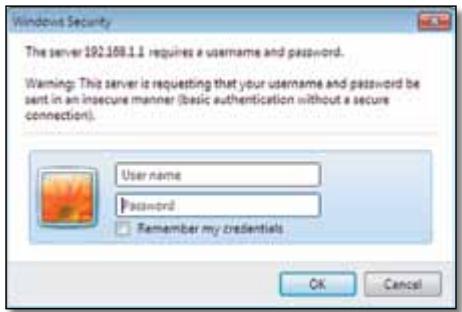

2. Aparecerá una pantalla de inicio de sesión. (Si no es usuario de Windows 7, verá una pantalla parecida.)

3. En el campo User name (Nombre de usuario), escriba admin. 4. A continuación, introduzca la contraseña creada con el software de configuración. (Si no ha ejecutado el software de configuración, utilice la contraseña predeterminada, admin.

Configuración avanzada

Si cambia la configuración de una pantalla, debe hacer clic en Save Settings (Guardar parámetros) para aplicar los cambios o en Cancel Changes (Cancelar cambios) para eliminarlos. Estos controles se encuentran en la parte inferior de cada pantalla.

NotA También puede acceder a la utilidad basada en explorador a través de Cisco Connect.

5. Haga clic en OK (Aceptar) para continuar.

Cómo utilizar la utilidad basada en explorador

Utilice las fichas que se encuentran en la parte superior de cada pantalla para desplazarse por la utilidad. Las fichas están organizadas en dos niveles, las fichas del nivel superior para funciones generales y las fichas del nivel inferior para las funciones específicas correspondientes.

NotA Para obtener más información acerca de cualquier campo, haga clic en Help (Ayuda) en la parte derecha de la pantalla.

Setup > Basic Setup (Configuración >

Configuración básica) La primera pantalla que aparece es Basic Setup (Configuración básica). Permite cambiar los parámetros generales del router.

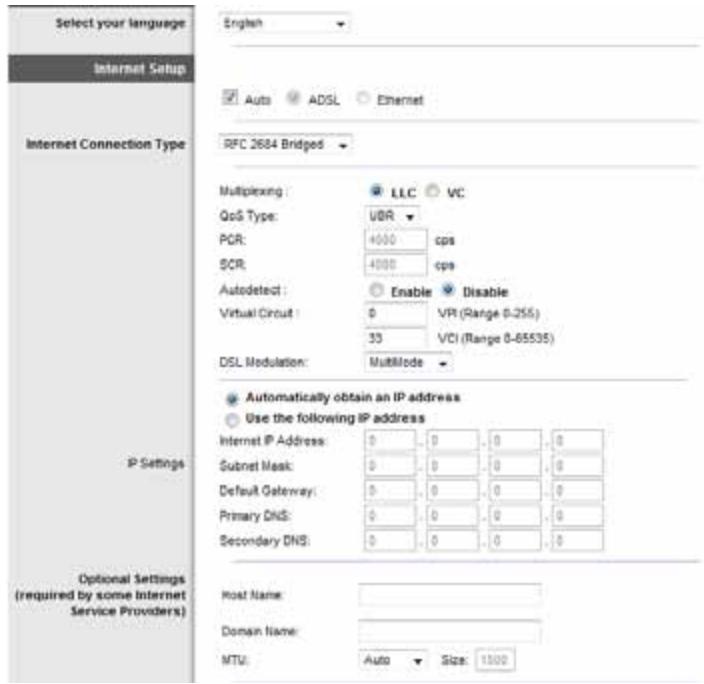

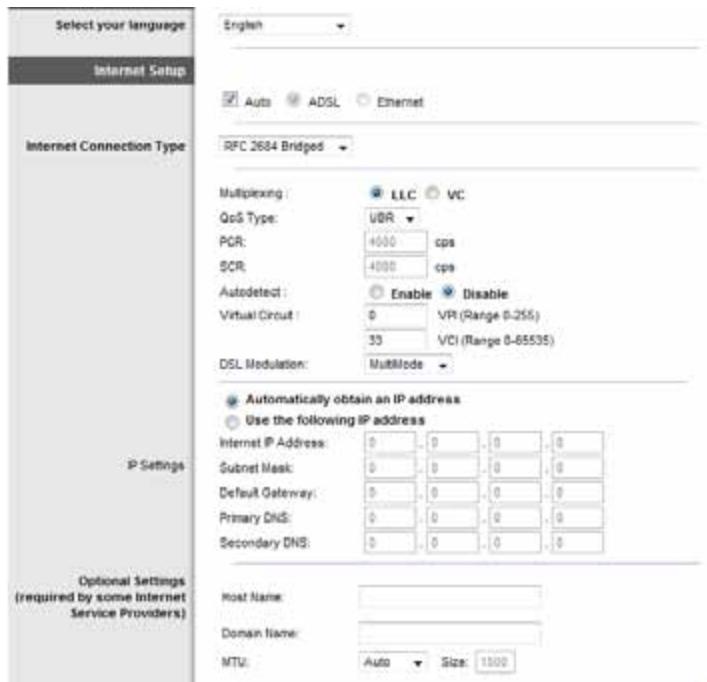

Modo Auto/ADSL Las fichas del nivel superior son Setup (Configuración), Wireless (Inalámbrico),

Security (Seguridad), Storage (Almacenamiento), Access (Acceso), Restrictions (Restricciones), Applications & Gaming (Aplicaciones y juegos), Administration (Administración) y Status (Estado). Cada una de ellas tiene sus propias fichas de nivel inferior exclusivas.

El modo ADSL (predeterminado) tiene los siguientes campos que se deben completar:

NotA En esta guía del usuario, cada pantalla se identifica mediante los nombres de sus fichas del nivel superior e inferior. Por ejemplo,

“Setup > Basic Setup” (Configuración > Configuración básica) es la pantalla a la que accede a través de la ficha del nivel superior Setup (Configuración) y su ficha del nivel inferior Basic Setup (Configuración básica).

Configuración avanzada

RFC2364 PPPoA Bridged Mode Only

En este modo, sólo está disponible la función de módem DSL y todas las funciones de puerta de enlace están deshabilitadas. Si lo selecciona, sólo tendrá que introducir los parámetros VC. RFC 2684 Bridged Si lo selecciona, introduzca los datos correctos para los parámetros de IP. Seleccione Obtener una dirección IP automáticamente si su ISP asigna una dirección IP al conectarse. De lo contrario, seleccione Usar la siguiente dirección IP e introduzca el siguiente valor. RFC2684 Routed Con este método, necesita utilizar una dirección IP permanente para conectarse a Internet. IPoA IPoA (IP sobre ATM) utiliza una dirección de IP fija.

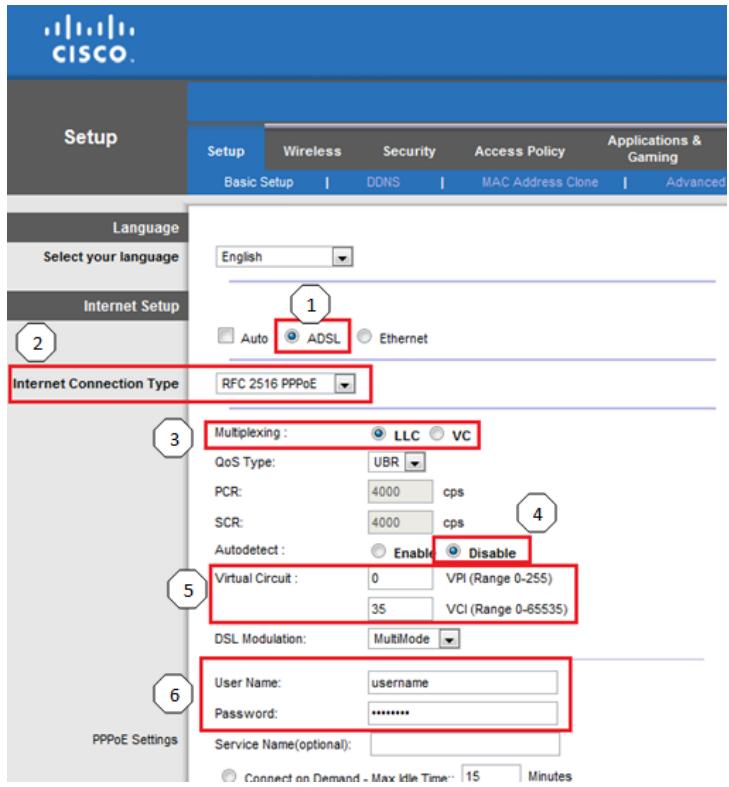

RFC 2516 PPPoE Select your language (Seleccione su idioma) Si desea utilizar un idioma distinto, selecciónelo del menú desplegable. El idioma de la utilidad basada en explorador cambiará cinco segundos después de seleccionar un nuevo idioma.

Algunos ISP basados en DSL utilizan PPPoE (protocolo de punto a punto en

Ethernet) para establecer conexiones a Internet. Si utiliza PPPoE, la dirección IP se suministra de forma automática.

Internet Setup (Configuración de Internet)

En la sección Internet Setup (Configuración de Internet) se configura el router para la conexión a Internet. La mayor parte de esta información se puede obtener del proveedor de servicios de Internet (ISP).

Internet Connection Type (Tipo de conexión a Internet)

Seleccione el tipo de conexión a Internet que proporcione el ISP en el menú desplegable. Los tipos disponibles son: ••

Sólo modo Bridge (Puente)

RFC 2684 Bridged (en puente)

RFC 2684 Routed (enrutado)

RFC 2364 PPPoA Algunos ISP basados en DSL utilizan PPPoA (Protocolo de punto a punto en

ATM) para establecer conexiones a Internet. Si utiliza PPPoA, la dirección IP se suministra de forma automática.

Network Setup (Configuración de red)

La sección Network Setup (Configuración de red) sirve para configurar los parámetros IP de la red local.

Configuración avanzada

Internet Connection Type (Tipo de conexión a Internet)

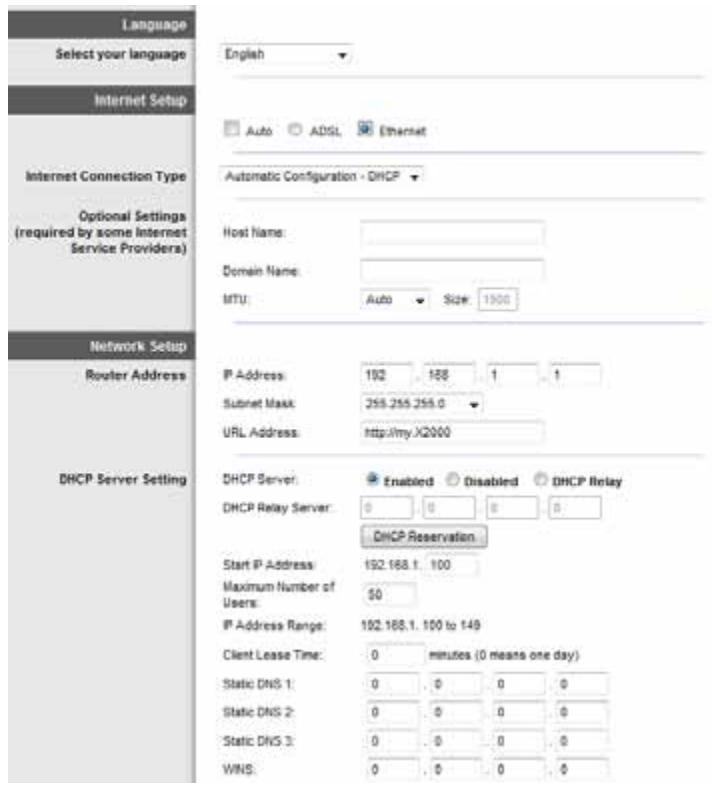

Si selecciona el modo Ethernet (solo router), estarán disponibles los siguientes campos:

Seleccione el tipo de conexión a Internet que proporcione el ISP en el menú desplegable. Los tipos disponibles son:

Automatic Configuration - DHCP (Configuración automática - DHCP)

Automatic Configuration - DHCP (Configuración automática - DHCP)

El tipo de conexión a Internet predeterminado está establecido en Automatic Configuration - DHCP (Configuración automática - DHCP). Mantenga el tipo predeterminado sólo si su ISP admite DHCP (protocolo de configuración de host dinámico) o si la conexión se va a realizar mediante una dirección IP dinámica. (Esta opción se aplica normalmente a las conexiones por cable.) Static IP (IP estática) Si necesita utilizar una dirección IP permanente para conectarse a Internet, seleccione Static IP (IP estática). PPPoE Si se conecta a Internet a través de una línea DSL, consulte con el ISP si utiliza PPPoE. En ese caso, tendrá que activar PPPoE. Connect on Demand (Conectar cuando se solicite) o Keep Alive (Mantener activo)

Select your language (Seleccione su idioma) Si desea utilizar un idioma distinto, selecciónelo del menú desplegable. El idioma de la utilidad basada en explorador cambiará cinco segundos después de seleccionar un nuevo idioma.

Internet Setup (Configuración de Internet)

En la sección Internet Setup (Configuración de Internet) se configura el router para la conexión a Internet. La mayor parte de esta información se puede obtener del proveedor de servicios de Internet (ISP).

Las opciones Connect on Demand (Conectar cuando se solicite) y Keep Alive

(Mantener activo) le permiten elegir si el router se conectará a Internet sólo cuando lo necesite (lo cual es útil si debe pagar al ISP por el tiempo que está conectado), o si el router debe estar conectado siempre. Seleccione la opción más adecuada. PPTP El protocolo de túnel de punto a punto (PPTP) es un servicio que se utiliza únicamente en conexiones europeas.

Configuración avanzada

Si su ISP admite DHCP o si la conexión se realiza mediante una dirección IP dinámica, seleccione Obtain an IP Address Automatically (Obtener una dirección IP automáticamente). Si necesita utilizar una dirección IP permanente para conectarse a Internet, seleccione Specify an IP Address (Especificar una dirección IP). A continuación, realice las siguientes configuraciones:

L2TP El protocolo de túnel de capa 2 (L2TP) es un servicio que se utiliza únicamente en conexiones en Israel.

Configuración manual

Configure la red inalámbrica en esta pantalla.

Telstra Cable es un servicio que se utiliza únicamente en las conexiones australianas.

Network Setup (Configuración de red)

La sección Network Setup (Configuración de red) sirve para configurar los parámetros IP de la red local.

Wireless > Basic Wireless Settings

(Inalámbrico > Parámetros inalámbricos básicos)

Network Mode (Modo de red) En la mayoría de las configuraciones de red, se debe dejar establecido en Mixed (Mixto) (predeterminado).

Parámetros inalámbricos

NotA Para obtener más información acerca de cualquier campo, haga clic en Help (Ayuda) en la parte derecha de la pantalla.

Los parámetros básicos para la red inalámbrica se establecen en esta pantalla. Hay dos formas de configurar las redes inalámbricas del router: de forma manual y mediante la configuración Wi-Fi protegida. Esta última facilita la configuración de la red inalámbrica. Si dispone de dispositivos cliente, como adaptadores inalámbricos, que sean compatibles con la configuración Wi-Fi protegida, podrá utilizar este tipo de configuración. Configuration View (Vista de configuración) Para configurar las redes inalámbricas de forma manual, seleccione Manual. Vaya a la sección Configuración Inalámbrica (Manual). Para utilizar la configuración Wi-Fi protegida, seleccione Wi-Fi Protected Setup (Configuración Wi-Fi protegida).

Network Mode (Modo de red) Seleccione los estándares inalámbricos que se ejecutan en la red de 2,4 GHz.

•• Mixed (Mixto) Si la red cuenta con dispositivos Wireless-B, Wireless-G y Wireless-N (2,4 GHz), mantenga el parámetro predeterminado, Mixed (Mixto). ••

Wireless-B/G Only (Sólo Wireless-B/G) Si la red cuenta con dispositivos

Wireless-B y Wireless-G (2,4 GHz), seleccione Wireless-B/G Only (Sólo Wireless-B/G).

Wireless-B Only (Sólo Wireless-B) Si sólo tiene dispositivos Wireless-B, seleccione Wireless-B Only (Sólo Wireless-B).

Wireless-G Only (Sólo Wireless-G) Si sólo tiene dispositivos Wireless-G, seleccione Wireless-G Only (Sólo Wireless-G).

Wireless-N Only (Sólo Wireless-N) Si sólo tiene dispositivos Wireless-N (2,4

GHz), seleccione Wireless-N Only (Sólo Wireless-N).

Disabled (Desactivado) Si no tiene dispositivos Wireless-B, Wireless-G ni

Wireless-N (2,4 GHz) en la red, seleccione Disabled (Desactivado). NotA Si no está seguro de qué modo debe utilizar, mantenga el predeterminado, Mixed (Mixto).

Configuración avanzada

SSID Broadcast (Difusión de SSID) Cuando los clientes inalámbricos sondeen el área local en busca de redes inalámbricas con las que asociarse, detectarán el SSID que difunde el router. Para difundir el SSID del router, mantenga el parámetro predeterminado Enabled (Activado). Si no desea difundir el SSID del router, seleccione Disabled (Desactivado).

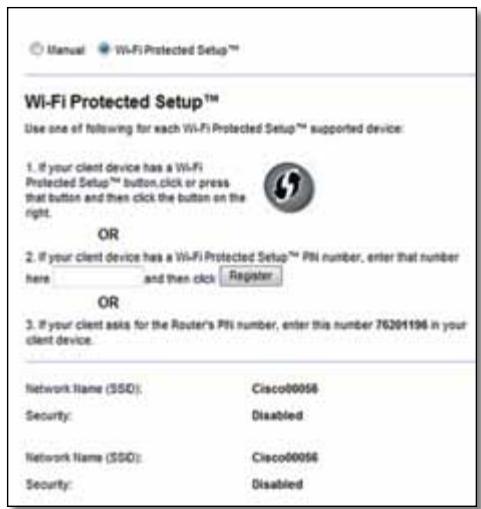

Wi-Fi Protected Setup

Hay tres métodos disponibles. Utilice el método que corresponda al dispositivo cliente que está configurando.

Network Name (SSID) (Nombre de la red [SSID]) El SSID (identificador del conjunto de servicios) es el nombre de red que comparten todos los dispositivos de una red inalámbrica. El nombre distingue entre mayúsculas y minúsculas y no debe tener una longitud superior a los 32 caracteres. El valor predeterminado es Ciscoxxxxx (xxxxx son los últimos cinco dígitos del número de serie del router que se encuentra en la etiqueta del producto en el lado izquierdo del panel inferior del router). El software de configuración que utiliza para instalar el router y configurar la red inalámbrica cambia el nombre de red predeterminado por otro nombre más fácil de recordar.

NotA Si restablece los parámetros predeterminados de fábrica del router (pulsando el botón Reset [Reinicio] o mediante la pantalla Administration > Factory Defaults [Administración > Parámetros predeterminados de fábrica]), el nombre de red recuperará su valor predeterminado y habrá que volver a conectar todos los dispositivos de la red inalámbrica. Channel Width (Ancho de canal) Para un rendimiento óptimo en una red que utiliza dispositivos Wireless-B, Wireless-G y Wireless-N (2,4 GHz), seleccione Auto (20MHz or 40MHz) (Automático [20 MHz o 40 MHz]). Para utilizar un ancho de canal de 20 MHz, mantenga el valor predeterminado, 20MHz only (Sólo 20 MHz).

NotA La configuración Wi-Fi protegida configura los dispositivos cliente de uno en uno. Repita las instrucciones para cada dispositivo cliente que sea compatible con la configuración Wi-Fi protegida.

Channel (Canal) Seleccione el canal en la lista desplegable para las redes

Wireless-B, Wireless-G y Wireless-N (2,4 GHz). Si no está seguro del canal que debe seleccionar, mantenga el parámetro predeterminado, Automático.

Actividad de la luz de configuración Wi-Fi protegida

El logotipo de Cisco en el panel superior del router funciona como la luz de configuración Wi-Fi protegida.

Cuando el proceso de configuración Wi-Fi protegida está activo, la luz parpadea lentamente. Cuando la configuración Wi-Fi protegida se ha realizado correctamente, la luz permanece encendida de forma continuada.

Si hay un error, la luz parpadea rápidamente durante dos minutos; espere y vuelva a intentarlo.

Espere a que la luz se encienda de forma continua o se apague antes de iniciar la siguiente sesión de configuración Wi-Fi protegida.

Botón de configuración Wi-Fi protegida Utilice este método si el dispositivo cliente dispone del botón de configuración Wi-Fi protegida.

NotA Asegúrese de configurar un dispositivo cliente cada vez.

Configuración avanzada

Enter Client Device PIN on Router (Introducir PIN del dispositivo cliente en el router) Utilice este método si el dispositivo cliente tiene un PIN (número de identificación personal) de configuración Wi-Fi protegida.

a. Introduzca el PIN del dispositivo cliente en el campo correspondiente en la pantalla Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router. b. Haga clic en el botón Register (Registrar) que aparece en la pantalla

Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router. c. Cuando haya configurado el dispositivo cliente, haga clic en OK (Aceptar) en la pantalla Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router durante dos minutos. •• Enter Router PIN on Client Device (Introducir PIN del router en el dispositivo cliente) Utilice este método si el dispositivo cliente le pide el PIN del router.

a. En el dispositivo cliente, introduzca el PIN que aparece en la pantalla

Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router. (También aparece en la parte inferior del router). a. Haga clic o pulse el botón de configuración Wi-Fi protegida del dispositivo cliente. b. Haga clic en el botón de configuración Wi-Fi protegida de la pantalla Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router, O BIEN mantenga pulsado durante un segundo el botón de configuración Wi-Fi protegida que se encuentra en el panel posterior del router. c. Cuando haya configurado el dispositivo cliente, haga clic en OK (Aceptar) en la pantalla Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router durante dos minutos.

b. Cuando haya configurado el dispositivo cliente, haga clic en OK

(Aceptar) en la pantalla Wi-Fi Protected Setup (Configuración Wi-Fi protegida) del router durante dos minutos. Para cada red inalámbrica, en la parte inferior de la pantalla se muestra el nombre de la red (SSID), la seguridad y la frase de paso. NotA Si dispone de dispositivos cliente que no son compatibles con la configuración Wi-Fi protegida, anote los parámetros inalámbricos y, a continuación, configure los dispositivos cliente de forma manual.

Configuración avanzada

Wireless > Wireless Security

(Inalámbrico > Seguridad inalámbrica) Los parámetros de seguridad inalámbrica configuran la seguridad de las redes inalámbricas. El router es compatible con las siguientes opciones de seguridad inalámbrica: WPA/WPA2 Mixed Mode (Modo mixto WPA/WPA2), WPA2 Personal, WPA Personal, WEP y RADIUS. WPA significa "acceso Wi-Fi protegido". WEP significa privacidad equivalente a conexión con cables. RADIUS son las siglas en inglés de "servicio de usuario de acceso telefónico de autenticación remota". NotA Para obtener más información acerca de cualquier campo, haga clic en Help (Ayuda) en la parte derecha de la pantalla.

Las opciones de oficina están disponibles para redes que utilizan un servidor RADIUS para la autentificación. Las opciones de oficina son más fiables que las opciones personales porque WPA2 o WPA proporcionan encriptación, mientras que RADIUS ofrece autenticación. Opción de seguridad

Seguridad inalámbrica

Se recomienda encarecidamente el uso de seguridad inalámbrica. WPA2 es el método más fiable. Utilice WPA2 si es compatible con todos sus dispositivos inalámbricos.

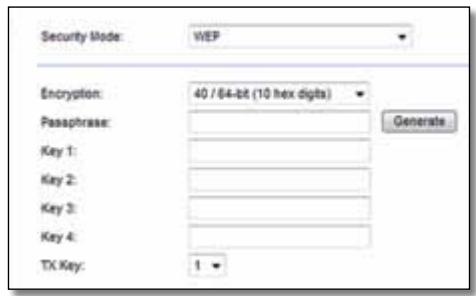

Security Mode (Modo de seguridad)

Seleccione el método de seguridad para todas las redes inalámbricas. Si no desea utilizar la seguridad inalámbrica, seleccione Disabled (Desactivado).

NotA Si selecciona WPA2/WPA Mixed Mode (WPA2/WPA mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar la misma frase de paso.

Passphrase (Frase de paso) Introduzca una frase de paso de entre 8 y 63 caracteres. La predeterminada es password. El software de configuración que utiliza para instalar el router y configurar la red inalámbrica cambia la frase de paso predeterminada.

NotA Si selecciona WPA2 Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Personal y la misma frase de paso.

Configuración avanzada

Passphrase (Frase de paso) Introduzca una frase de paso de entre 8 y 63 caracteres. La predeterminada es password. El software de configuración que utiliza para instalar el router y configurar la red inalámbrica cambia la frase de paso predeterminada.

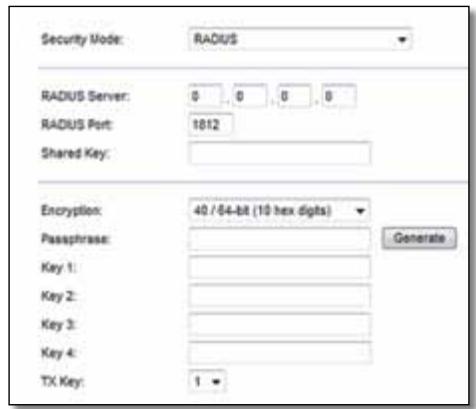

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor

Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor.

NotA Si selecciona WPA Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Personal y la misma frase de paso.

RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor

RADIUS. El valor predeterminado es 1812.

Esta opción permite el uso de WPA2 junto con un servidor RADIUS. (Sólo se debe utilizar si hay un servidor RADIUS conectado al router). NotA Si selecciona WPA2 Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Enterprise y la misma clave compartida.

Passphrase (Frase de paso) Introduzca una frase de paso de entre 8 y 63 caracteres. La predeterminada es password. El software de configuración que utiliza para instalar el router y configurar la red inalámbrica cambia la frase de paso predeterminada.

WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto)

Esta opción permite el uso de WPA2/WPA junto con un servidor RADIUS. (Sólo se debe utilizar si hay un servidor RADIUS conectado al router). NotA Si selecciona WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2/WPA Enterprise y la misma clave compartida.

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor

RADIUS. RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812. Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor.

Configuración avanzada

WEP Esta opción permite el uso de WPA junto con un servidor RADIUS. (Sólo se debe utilizar si hay un servidor RADIUS conectado al router).

WEP es un método de encriptación básico y no es tan seguro como WPA.

NotA Si selecciona WPA Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Enterprise y la misma clave compartida.

NotA Si selecciona WEP como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WEP y la misma clave compartida y encriptación.

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor

RADIUS. RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812. Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor.

Encryption (Encriptación) Seleccione el nivel de encriptación WEP, (40/64-bit

10 hex digits) (40/64 bits, 10 dígitos hexadecimales) o 104/128-bit (26 hex digits) (104/128 bits, 26 dígitos hexadecimales). El valor predeterminado es 40/64 bit (10 hex digits) (40/64 bits, 10 dígitos hexadecimales). Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar). Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual. TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

RADIUS Esta opción permite el uso de WEP junto con un servidor RADIUS. (Sólo se debe utilizar si hay un servidor RADIUS conectado al router). NotA Si selecciona RADIUS como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar RADIUS y la misma clave compartida y encriptación.

Configuración avanzada

Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual. TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

Disabled (Desactivada)

Si decide desactivar la seguridad inalámbrica, se le informará de que la seguridad inalámbrica está desactivada cuando intente acceder a Internet por primera vez. Se le ofrecerá la opción de activar la seguridad inalámbrica o de confirmar que comprende los riesgos pero desea continuar sin seguridad inalámbrica. NotA Cuando la seguridad inalámbrica esté desactivada cualquiera puede acceder a la red inalámbrica en cualquier momento.

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor

RADIUS. RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812. Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor. Encryption (Encriptación) Seleccione el nivel de encriptación WEP, (40/64-bit 10 hex digits) (40/64 bits, 10 dígitos hexadecimales) o 104/128-bit (26 hex digits) (104/128 bits, 26 dígitos hexadecimales). El valor predeterminado es 40/64 bit (10 hex digits) (40/64 bits, 10 dígitos hexadecimales). Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar).

Wireless > Guest Access (Inalámbrico >

Acceso de invitado) La función Guest Access (Acceso de invitado) permite proporcionar a los invitados que visiten su ubicación acceso a Internet de forma inalámbrica. La red para invitado es una red inalámbrica independiente de su red local. La función Guest Access (Acceso de invitado) no proporciona acceso a la red local y sus recursos, por lo que sus invitados no tendrán acceso a sus ordenadores y datos personales. Por ejemplo, el ordenador invitado no podrá imprimir en una impresora de la red local ni copiar archivos en un ordenador de la red local. Esto contribuye a reducir al mínimo la exposición de su red local.

Configuración avanzada

Guest Password (Contraseña de invitado) El parámetro predeterminado es guest (invitado). Si ha utilizado el software de configuración en la instalación, el parámetro predeterminado se cambia a una única contraseña. Change (Cambiar) Haga clic en esta opción para cambiar la contraseña de invitado. Aparecerá la pantalla Change Guest Password (Cambio de la contraseña de invitado).

NotA Para obtener más información acerca de cualquier campo, haga clic en Help (Ayuda) en la parte derecha de la pantalla.

Change Guest Password (Cambio de la contraseña de invitado)

Enter a new guest password (Introduzca una nueva contraseña de red de invitado) Introduzca una contraseña que tenga entre 4 y 32 caracteres.

A continuación, haga clic en Change (Cambiar) para guardar la nueva contraseña y volver a la pantalla Guest Access (Acceso de invitado).

Total Guests Allowed (Número de invitados permitidos) De forma predeterminada, se permite que 5 invitados tengan acceso a Internet mediante la red para invitado. Seleccione el número de invitados que desea permitir en la red para invitado.

Guest Access (Acceso de invitado)

Allow Guest Access (Permitir acceso de invitado) Para permitir el acceso a Internet a través de una red para invitado, mantenga el parámetro predeterminado, yes (sí). De lo contrario, seleccione no.

SSID Broadcast (Difusión de SSID) Cuando los dispositivos inalámbricos sondeen el área local en busca de redes inalámbricas con las que asociarse, detectarán el SSID (nombre de la red inalámbrica) que difunde el router. Para difundir el SSID de la red para invitado, conserve el valor predeterminado,

Enabled (Activada). Si no desea difundir el SSID de la red para invitado, seleccione Disabled (Desactivado).

Guest Network Name (Nombre de la red para invitado) El parámetro predeterminado es el nombre de la red inalámbrica, seguido de -guest

Configuración avanzada

Instrucciones para invitados

Cuando un invitado desee acceder a Internet en su casa, proporciónele estas instrucciones: 1. En el ordenador invitado, conéctese a la red para invitado inalámbrica en la pantalla Guest Access (Acceso de invitado). 2. Abrir el explorador Web. 3. En la pantalla de inicio de sesión, introduzca la contraseña en la pantalla Guest Access (Acceso de invitado). 4. Haga clic en Login (Iniciar sesión).

Resolución de problemas

Resolución de problemas

X2000 La computadora no se conecta a Internet. Siga las instrucciones hasta que la computadora pueda conectarse a Internet: ••

Asegúrese de que el router de módem esté encendido. El indicador

LED de energía debe estar encendido en color verde y no debe titilar.

Si titila, apague todos los dispositivos de la red, incluso el router de módem y las computadoras. A continuación, encienda cada dispositivo en el siguiente orden:

2. Computadora •• Verifique los indicadores LED del panel delantero del dispositivo. Controle que el LED de energía, DSL y al menos uno de los indicadores LED numerados de Ethernet estén encendidos. Si están apagados, verifique la conexión de los cables. La computadora debe estar conectada a uno de los puertos de Ethernet numerados del 1 al 3 en el dispositivo, y el puerto DSL debe estar conectado al cable de ADSL. Al hacer doble clic en el explorador web, se le solicitará un nombre de usuario y una contraseña. Si desea evitar esta solicitud, siga estas instrucciones. Abra el explorador web y lleve a cabo los siguientes pasos (estos pasos son específicos para Internet Explorer, pero son similares para otros exploradores): 1. Seleccione Herramientas > Opciones de Internet.

El ordenador no puede conectarse a la red de forma inalámbrica.

Asegúrese de que el nombre de la red inalámbrica o SSID es el mismo en el ordenador y el router. Si ha activado la seguridad inalámbrica, asegúrese de que el ordenador y el router utilizan el mismo método de seguridad y la misma clave. Debe modificar los parámetros del router. Los parámetros de la red inalámbrica se pueden cambiar con Cisco Connect. Debe modificar la configuración avanzada del dispositivo. Abra el navegador Web (por ejemplo, Internet Explorer o Firefox) e ingrese la dirección IP del dispositivo en el campo de dirección (la predeterminada es 192.168.1.1). Cuando el sistema se lo solicite, complete los campos User name (Nombre de usuario) y Password (Contraseña) (admin es el nombre de usuario y la contraseña predeterminada). Haga clic en la ficha correspondiente para modificar la configuración. No puede utilizar el servicio DSL para conectarse de forma manual a Internet. Una vez que haya instalado el router, se conectará automáticamente al proveedor de servicios de Internet (ISP), para que no tenga que volver a conectarse de forma manual. Cuando abra un explorador Web, aparecerá la pantalla de inicio de sesión, incluso si no necesita iniciar sesión. Estos pasos son específicos de Internet Explorer, pero tenga en cuenta que son similares si utiliza otros exploradores.

2. Haga clic en la ficha Conexiones.

1. Abra el explorador Web.

3. Seleccione No marcar nunca una conexión.

4. Haga clic en Aceptar.

3. Haga clic en la ficha Connections (Conexiones).

Utiliza una dirección IP estática pero no se puede conectar.

Consulte la Ayuda de Windows y modifique las propiedades del protocolo de Internet (TCP/IP) para obtener una dirección IP automáticamente.

4. Seleccione Never dial a connection (No marcar nunca una conexión).

5. Haga clic en OK (Aceptar).

El router no tiene un puerto coaxial para la conexión por cable. Un cable coaxial solo se puede conectar a un módem por cable. El router módem funciona como módem con Internet por ADSL, pero si tiene Internet por cable, el router módem se debe conectar a un módem por cable independiente. Introduzca el CD de configuración en el ordenador y siga las instrucciones que aparecen en pantalla para conectar el router módem a un módem por cable.

Resolución de problemas

Cuando intenta iniciar la sesión en la utilidad basada en explorador, la contraseña no funciona. La contraseña de seguridad inalámbrica también es la contraseña de inicio de sesión de la utilidad basada en explorador. Para ver esta contraseña: 1. Abra Cisco Connect.

Desea acceder a la utilidad basada en explorador desde Cisco Connect.

2. En el menú principal, haga clic en Router settings (Parámetros del router).

Para acceder a la utilidad basada en explorador desde Cisco Connect, siga estos pasos:

3. La contraseña aparece en el lado izquierdo de la pantalla.

Si utiliza Windows XP, el router no aparecerá en la pantalla Mis sitios de red.

2. En el menú principal, haga clic en Router settings (Parámetros del router).

En la sección Tareas de red, haga clic en Mostrar iconos para dispositivos

UPnP en la red. Si el router no aparece, siga estas instrucciones:

3. Haga clic en Advanced settings (Parámetros avanzados).

1. Vaya a Inicio > Panel de control > Firewall.

4. Anote el nombre de usuario y la contraseña que se muestran. (Para proteger su contraseña, cópiela en el portapapeles haciendo clic en

Copy Password [Copiar contraseña]).

2. Haga clic en la ficha Excepciones.

5. Haga clic en OK (Aceptar).

3. Seleccione Entorno UPnP.

4. Haga clic en Aceptar. Web Si aquí no encuentra la respuesta a su consulta, visite el sitio Web Linksys.com/support.

Especificaciones ambientales

WLAN: 802.11n, 802.11g, 802.11b Ethernet: 802.3, 802.3u ADSL: T1.413i2, G.992.1 (G.DMT), G.992.2 (G.Lite), G.992.3 (ADSL2), G.992.5 (ADSL2+)

para anexos A, B, M, L, U-R2 para anexo B Puertos

DSL, Cable, Ethernet (1-3), energía

Encendido y apagado, reinicio, Wi-Fi Protected

Indicadores LED Tipo de cableado

CAT5, RJ-11 (para anexo A), RJ-45 (para anexo B)

Energía de transmisión

Sensibilidad de recepción

Funciones de seguridad

WPA2™/WPA™ personal y empresarial;

128, 64 bits WEP; Filtro de dirección MAC; SPI Firewall

Requisitos del SO (CD de instalación)

Temperatura de funcionamiento

0 a 40°C (32 a 104°F)

Temperatura de almacenamiento

-20 a 70°C (-4 a 158°F)

10 a 85% sin condensación

Humedad de almacenamiento

5 a 90% sin condensación

NotA Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router módem o visite Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso. El rendimiento máximo de los dispositivos inalámbricos proviene de la normativa IEEE 802.11. El rendimiento real puede variar, incluida una disminución de la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Windows 7, Windows Vista, Windows Vista edición de 64 bits, Windows XP Mac OS X 10.5 o superior

Apéndice: Parámetros avanzados de Linksys X2000

Apéndice: Parámetros avanzados de Linksys X2000

X2000 Nota La información de este apéndice sólo es necesaria para los usuarios que conectan la línea DSL directamente al Linksys X2000. En la sección Advanced Settings (Parámetros avanzados), utilice la fecha de configuración para introducir información acerca de la conexión a Internet. Si no dispone de dicha información, póngase en contacto con el proveedor de servicios de Internet (ISP) o consulte la tabla de la página siguiente para ver los parámetros más comunes. 1. Seleccione ADSL 2. Internet Connection Type (Tipo de conexión a Internet) (PPPoE, PPPoA, etc.) 3. Multiplexing (Multiplexado) (LLC/VC) 4. Autodetect (Detección automática) 5. Virtual Circuit (Circuito virtual) (VPI/VCI) 6. Nombre de usuario (User Name) y contraseña (Password)

Apéndice: Parámetros avanzados de Linksys X2000

Apéndice: Parámetros avanzados de Linksys X2000

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Dialnet DSL Apéndice: Parámetros avanzados de Linksys X2000

Etisalat PPPoE PPPoE LLC

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC

Opis produktu Góra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Tył . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 Panel dolny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 Mocowanie do ściany . . . . . . . . . . . . . . . . . . . . . . . . . . 171

CAT5, RJ-11 (dla Annex A), RJ-45 (dla Annex B)

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC

Trido Internet KPN Hetnet

TweakDSL RFC1483 Bridged

Unet - KPN RFC2364 PPPoA VC

InterNLnet - KPN RFC2364 PPPoA VC

Wanadoo - KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

KPN RFC2364 PPPoA VC

XS4all - KPN RFC2364 PPPoA VC

XS4all - KPN Quicknet

Etisalat PPPoE PPPoE LLC
