LIETOŠANAS INSTRUKCIJA XAC1200 LINKSYS

"Linksys" XAC sērija

Pārskats par izstrādājumu

XAC1200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Piestiprināšana pie sienas 3

Jūsu EA sērijas maršrutētāja iestatīšana

Kur atrast papildu palīdzību. . . . . . . . . . . . . . . . . . . . . . . .4

Kā instalēt jūsu maršrutētāju . . . . . . . . . . . . . . . . . . . . . . .4

Kā pieslēgties "Linksys Smart Wi-Fi" . . . . . . . . . . . . . . . . . . .5

Kā pieslēgties "Linksys Smart Wi-Fi" 5

Kā mainīt maršrutētāja iestatījumus 5

Jūsu maršrutētāju iestatīt neizdevās . . . . . . . . . . . . . . . . . .9

Windows XP Servisa pakotnes atjauninājums . . . . . . . . . . . .9

Ziņojums, ka Internet tīkla kabelis nav pieslēgts . . . . . . . . . . . . 10

Ziņojums, ka nav piekļuves maršrutētājam . . . . . . . . . . . . . . . 10

"Linksys" XAC1200. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

"Linksys" XAC sērija

Pārskats par izstrādājumu

"Linksys" XAC sērija

Skats no augšas Indikatora lampiņa • Indikatora lampiņa—Nemainīgi zaļa, kad ieslēgts, pēc veiksmīga "Wi

- Fi Protected Setup" (bezvada tīkla aizsargātā iestatīšana) pieslēguma

izveidošanas. Mirgo lēnām, kamēr notiek sāknēšana programmatūras

atjaunināšanas laikā, un “Wi - Fi Protected Setup” (bezvada tīkla aizsargātā

iestatīšana) savienojuma laikā mirgo ātri, ja rodas “Wi - Fi Protected

• "Wi-Fi Protected Setup™" (bezvada tīkla aizsargātā iestatīšana)

poga — Nospiediet šo pogu, lai ērti konfigurētu bezvadu sakaru drošību

tīkla ierīcēs, kuras spēj darboties Wi-Fi aizsargātas iestatīšanas režīmā.

• USB pieslēgvietas—Koplietojiet diska atmiņu ar citiem lietotājiem jūsu

tīklā vai internetā. Pieslēdziet USB disku pie USB pieslēgvietas. Jūs varat

pieslēgt arī USB drukas iekārtu un koplietot to visā jūsu tīklā.

• Ethernet tīkla pieslēgvietas—Savienojiet Ethernet tīkla kabeļus (saukti

arī par tīkla kabeļiem) ar šīm Gigabit (10/100/1000) pieslēgvietām, kas

marķētas zilā krāsā, un ar Ethernet tīkla vadu ierīcēm jūsu tīklā.

PIEZĪME Lai iegūtu vislabāko veiktspēju, izmantojiet CAT5E vai augstāk

• Internet tīkla pieslēgvieta—Savienojiet Ethernet tīkla kabeli (saukts

arī par tīkla vai Internet tīkla kabeli) ar dzelteno pieslēgvietu un savu

• Atiestates poga—Nospiediet un turiet nospiestu 10 sekundes (līdz

porta gaismas mirgo vienlaicīgi), lai atiestatītu maršrutētāju uz rūpnīcas

noklusējuma iestatījumiem. Jūs varat arī atjaunot noklusējuma

iestatījumus, izmantojot "Linksys Smart Wi-Fi".

• Barošanas pieslēgvieta—Pievienojiet komplektā iekļauto maiņstrāvas

• Barošanas ieslēgšanas poga — Lai ieslēgtu maršrutētāju, nospiediet

pogu stāvoklī | (ieslēgts). (tikai ES modeļiem)

Pārskats par izstrādājumu

"Linksys" XAC sērijas

Pārskats par izstrādājumu Barošanas pieslēgvieta “Wi-Fi Protected Setup™” (bezvadu tīkla aizsargātas iestatīšanas) poga Ethernet tīkla pieslēgvietas USB pieslēgvieta Internet tīkla pieslēgvieta Atiestatīšanas poga2

Pārskats par izstrādājumu

"Linksys" XAC sērija

APM103 ADSL2+ modema barošana

• Mirgo zaļā krāsā: Tiek ieslēgts modems un izveidots ADSL savienojums

• Nemainīga zaļa krāsa: ADSL līnija ir sinhronizēta interneta pakalpojumu

• Mirgo dzintara krāsā: ADSL līnijas fiziskā savienojuma problēma. (t.i.

tālruņa vads nav pieslēgts sienas kontaktligzdai)

Atiestatīšanas poga:

• Atsāknēt: Nospiediet un turiet nospiestu pogu 1 sekundi un pēc tam to

• Atjaunot noklusējuma iestatījumus: Nospiediet un turiet nospiestu

• DSL pieslēgvieta: Izveido savienojumu ar ADSL līniju3

Pārskats par izstrādājumu

"Linksys" XAC sērija

Piestiprināšana pie sienas

Maršrutētājam paneļa apakšējā daļā ir divas sienas montāžas atveres. Attālums

starp gropēm ir 82 mm. Lai uzstādītu maršrutētāju, ir nepieciešamas divas

Ieteicamie piestiprināšanas piederumi

PIEZĪME Linksys neatbild par bojājumiem, kas radušies nenostiprinātu

piederumu ierīces piestiprināšanai pie sienas dēļ.

Rīkojieties saskaņā ar šiem norādījumiem:

1. Nosakiet, kur vēlaties uzstādīt maršrutētāju. Pārliecinieties, vai siena, kuru

jūs izmantosiet, ir monolīta, līdzena, sausa un izturīga. Pārliecinieties arī,

ka ir sasniedzama arī elektrības kontaktligzda.

2. Izmantojot modeli nākamajā lapā, izurbiet sienā divus caurumus.

Pārliecinieties, vai starp caurumiem ir 82 mm intervāli.

3. Ievietojiet skrūves un atstājiet galvas 3 mm redzamas.

4. Novietojiet maršrutētāju tā, lai piestiprināšanai pie sienas paredzētās

ligzdas būtu vienā līnijā ar abām skrūvēm.

5. Virziet piestiprināšanai pie sienas paredzētās ligzdas pāri skrūvēm un

pavirziet maršrutētāju uz leju, līdz skrūves cieši iegulst stiprinājuma pie

Modelis piestiprināšanai pie sienas

Izdrukājiet šo lapu 100% mērogā.

Izgrieziet pa pārtraukto līniju un novietojiet pie sienas, lai veiktu precīzus

"Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana

"Linksys" XAC sērija

"Linksys" XAC sērijas

Kur atrast papildu palīdzību

Papildus šai Lietotāja rokasgrāmatai, jūs varat atrast palīdzību šajās vietās:

• Linksys.com/support (dokumentācija, lejupielādes, BUJ, tehniskā

palīdzība, saruna tiešsaistē, forumi)

• Linksys Smart Wi-Fi palīdzība (pievienojieties Linksys Smart Wi-Fi, tad

noklikšķiniet palīdzības pogu Help ekrāna augšdaļā)

Kā instalēt jūsu maršrutētāju

Ja tiek nomainīts esošais maršrutētājs, atvienojiet to. Ieslēdziet savu

Savienojiet sava modema Internet tīkla kabeli ar maršrutētāja dzelteno

Internet tīkla pieslēgvietu. Gaidiet, līdz maršrutētāja priekšpusē esošais

barošanas gaismas indikators deg vienmērīgi.

Pieslēdzieties drošajam bezvadu tīkla nosaukumam, kas norādīts

komplektā ar jūsu maršrutētāju esošajā ātrās darba sākšanas

rokasgrāmatā Quick Start Guide. (Vēlāk maršrutētāja iestatīšanas laikā

varat mainīt tīkla nosaukumu un paroli.) Ja jums nepieciešama palīdzība,

pieslēdzoties tīklam, skatiet savas ierīces dokumentācijas CD. Piezīme:

Piekļuve internetam nav pieejama, iekams nav pabeigta maršrutētāja

Atveriet tīmekļa pārlūku un rīkojieties saskaņā ar norādījumiem, lai

pabeigtu maršrutētāja iestatīšanu. Ja tīmekļa pārlūkā norādījumu nav,

ievadiet adrešu lauciņā adresi linksyssmartwifi.com.

Iestatīšanas beigās rīkojieties saskaņā ar ekrānā redzamajiem

norādījumiem, lai izveidotu savu Linksys Smart Wi-Fi kontu. Izmantojiet

Linksys Smart Wi –Fi, lai viegli pārvaldītu maršrutētāja iestatījumus,

• Maršrutētāja nosaukuma un paroles maiņa

• Piekļuves izveidošana viesim

• "Vecāku" vadības rīku konfigurēšana

• Ierīču pieslēgšana jūsu tīklam

• Jūsu Interneta tīkla savienojuma ātruma pārbaude

Kā daļu no Linksys Smart Wi-Fi konta izveidošanas, jūs saņemsiet

pārbaudes e-pasta ziņojumu. Pārliecinieties, ka atverat e-pasta

ziņojumu no Linksys un noklikšķiniet uz tajā esošās saites.

Jūsu EA sērijas maršrutētāja iestatīšana5

"Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana

"Linksys" XAC sērija

Kā pieslēgties "Linksys Smart Wi-Fi"

Varat izmantot Linksys Smart Wi-Fi, lai konfigurētu maršrutētāju no jebkura

Lai atvērtu "Linksys Smart Wi-Fi":

Savā darbvirsmā noklikšķiniet uz ikonas Linksys Smart Wi-Fi .

Atveriet tīmekļa pārlūku un dodieties uz vietni

www.linksyssmartwifi.com.

Ievadiet e-pasta adresi un paroli, kuru uzstādījāt jau agrāk, un noklikšķiniet

uz Login (Pieteikties).

Kā mainīt maršrutētāja iestatījumus

Izmantojiet Linksys Smart Wi -Fi, lai mainītu iestatījumus jūsu maršrutētājā un

izveidotu īpašas funkcijas, piemēram, "vecāku" vadības rīku un viesu piekļuves.

Papildu palīdzībai saistībā ar izvēlni noklikšķiniet taustiņu Help

Lai mainītu maršrutētāja iestatījumus:

Atveriet Linksys Smart Wi-Fi un piesakieties savā kontā.

Kreisajā pusē esošajā izvēlnē noklikšķiniet iespēju.

• Ierīču saraksts Sniedz jums iespēju pārlūkot un pārvaldīt visas jūsu

maršrutētājam pieslēgtās tīkla ierīces. Jūs varat pārskatīt ierīces savā

galvenajā tīklā un viesu tīklā, atslēgt ierīces vai pārlūkot informāciju

"Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana

"Linksys" XAC sērija

• Viesu piekļuve Ļauj konfigurēt tīklu, lai viesi varētu piekļūt internetam,

bet ne visiem jūsu tīkla resursiem.

• "Vecāku" vadības rīki Sniedz jums iespēju bloķēt tīmekļa vietnes un

noteikt piekļuves Internet tīklam laikus.

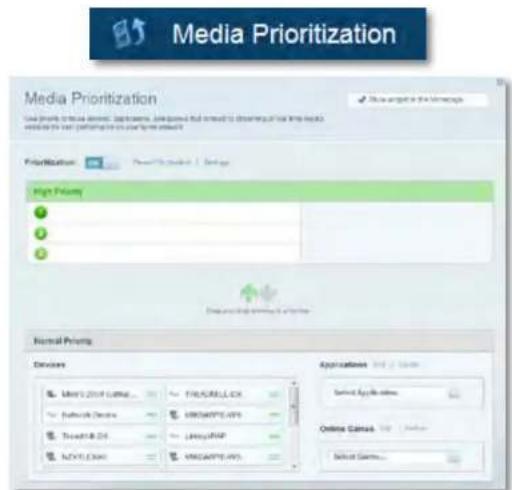

• Vides prioritizācija Sniedz jums iespēju noteikt, kuras ierīces un

lietojumprogrammas ir prioritāras jūsu tīklā.

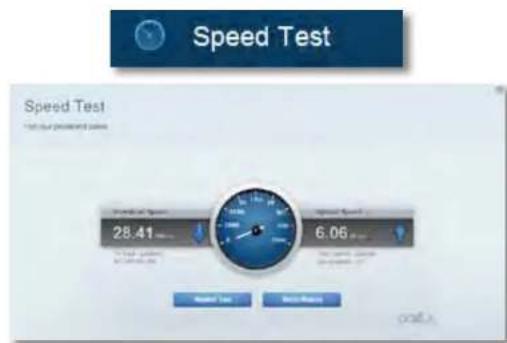

• Darbības ātruma pārbaude Sniedz jums iespēju pārbaudīt interneta

pieslēguma ātrumu jūsu tīklā.7

"Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana

"Linksys" XAC sērija

• USB datu krātuve Sniedz jums iespēju piekļūt pievienotajam USB

dzinim (komplektācijā neietilpst) un izveidot datņu koplietošanu,

vides serveri un FTP piekļuvi. (Iespēja pieejama tikai maršrutētājiem

ar USB pieslēgvietām.)

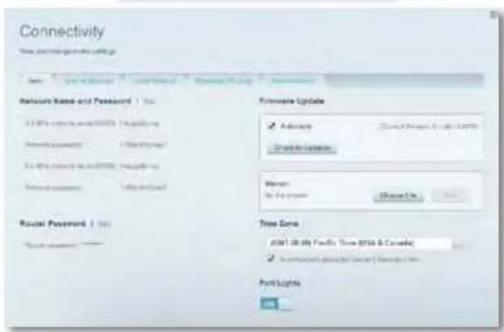

• Pieslēgums Sniedz jums iespēju konfigurēt pamata un plašākus tīkla

• Problēmrisinājumi Sniedz jums iespēju diagnosticēt problēmas

saistībā ar jūsu maršrutētāju un pārbaudīt tīkla statusu.

• Bezvadu tīkls Sniedz jums iespēju konfigurēt sava maršrutētāja

bezvadu tīklu. Jūs varat mainīt drošības režīmu, paroli, MAC filtrus, kā

arī pieslēgt ierīces, izmantojot Wi-Fi aizsargātās iestatīšanas funkciju.8

"Linksys" XAC sērija

Jūsu maršrutētāja iestatīšana

"Linksys" XAC sērija

• Drošība Sniedz jums iespēju konfigurēt sava maršrutētāja bezvadu

drošību. Jūs varat izveidot ugunsmūri, VPN iestatījumus, kā arī izveidot

individualizētus iestatījumus lietojumprogrammām un spēlēm.9

"Linksys" XAC sērija

"Linksys" XAC sērija

Šī sadaļa var palīdzēt jums atrisināt sastopamākās problēmsituācijas saistībā

ar iestatīšanu, kā arī pieslēgt ierīci Internet tīklam. Jūs varat saņemt vairāk

palīdzības no mūsu godalgotā klientu apkalpošanas dienesta vietnē linksys.

Jūsu maršrutētāju iestatīt neizdevās

Ja Linksys Smart Wi - Fi neveic iestatīšanu, varat rīkoties šādi:

• Nospiediet un turiet nospiestu pogu Reset uz jūsu maršrutētāju ar

saspraudi vai adatu, līdz LED lampiņa sāk mirgot (apmēram 10 sekundes),

tad un instalējiet maršrutētāju no jauna.

• Īslaicīgi atslēdziet datora ugunsmūri (lai iegūtu palīdzību, skatiet drošības

programmatūras norādījumus), un instalējiet maršrutētāju no jauna.

• Ja jums ir cits dators, izmantojiet šo datoru, lai instalētu maršrutētāju no

Lai Linksys Smart Wi-Fi varētu darboties ar Windows XP datoriem, tam

nepieciešama Servisa pakotne 3. Ja patlaban instalētā Servisa pakotne ir vecāka

nekā 3.versija, jums jāielādē un jāinstalē Servisa pakotne 3.

PADOMS Lai uz laiku pieslēgtos Internet tīklam un lejupielādētu Servisa

pakotni, jūs varat izmantot komplektācijā esošo Ethernet tīkla

kabeli, lai pieslēgtu savu datoru tieši savam modemam.

Lai instalētu Servisa pakotni 3:

Pieslēdzieties Microsoft atjauninājumu tīmekļa vietnei (update.microsoft.

Rīkojieties saskaņā ar vietnē esošajiem norādījumiem vai sazinieties ar

Microsoft, ja jums nepieciešama papildu palīdzība.

Pēc Servisa pakotnes 3 lejupielādes un instalēšanas instalējiet

maršrutētāju vēlreiz.

"Linksys" XAC sērija

"Linksys" XAC sērija

Ziņojums, ka Internet tīkla kabelis nav

Ja jūs saņemat ziņojumu "Jūsu Internet tīkla kabelis nav pieslēgts", kad mēģiniet

iestatīt savu maršrutētāju, izpildot šādas problēmu novēršanas darbības.

Lai atrisinātu šo problēmu, rīkojieties šādi:

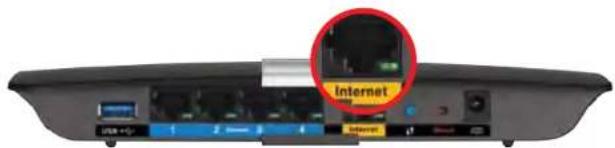

Pārliecinieties, vai APM103 ADSL2 + modema barošanas Ethernet

kabelis ir cieši pieslēgts dzeltenajai interneta pieslēgvietai maršrutētāja

Pārliecinieties, vai APM103 ADSL2 + modema barošana ir pieslēgta

strāvas padevei un DSL tālruņa līnijai.

Instalējiet maršrutētāju vēlreiz.

Ziņojums, ka nav piekļuves maršrutētājam

Ja nevarat piekļūt savam maršrutētājam, jo jūsu dators nav savienots ar tīklu,

izpildiet šādas problēmu novēršanas darbības.

Lai piekļūtu maršrutētājam, jābūt izveidotam pieslēgumam jūsu pašu tīklam.

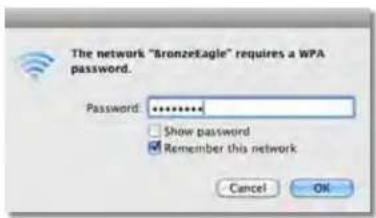

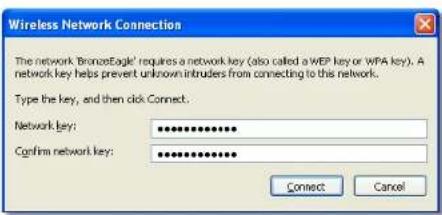

Ja jūs patlaban izmantojat bezvadu piekļuvi Internet tīklam, problēma var būt

apstāklī, ka nejauši esat savienojušies ar citu bezvadu tīklu.

Lai atrisinātu šo problēmu datoros ar Windows, rīkojieties šādi:

Windows darbvirsmā ar peles labo pogu noklikšķiniet uz bezvadu tīkla

piktogrammas sistēmas piktogrammu joslā. Ikona var būt dažāda

atkarībā no jūsu Windows versijas.

Noklikšķiniet pieejamo bezvadu tīklu pārlūkošanas taustiņu View

Available Wireless Networks. Ekrānā redzams pieejamo tīklu saraksts.

Noklikšķiniet uz sava tīkla nosaukumu un uz Connect(Savienot). Zemāk

redzamajā piemērā dators bija savienots ar citu bezvadu tīkla nosaukumu

JimsRouter. Šajā piemērā tiek parādīts atlasīts Linksys E - sērijas tīkla

nosaukums, BronzeEagle

Maršrutētāja skats no aizmugures

APM103 ADSL2+ modema

barošanas Ethernet kabelis11

"Linksys" XAC sērija

"Linksys" XAC sērija

Ja tiek prasīts ievadīt tīkla atslēgu, ierakstiet paroli (drošības atslēgu)

lodziņos un noklikšķiniet Connect.

Jūsu dators izveido savienojumu ar tīklu, un jums ir iespēja piekļūt

Lai atrisinātu šo problēmu datoros ar Windows, rīkojieties šādi:

Izvēlnes joslā, šķērsām pāri ekrāna augšpusē, noklikšķiniet uz ikonas

Wi – Fi. Ekrānā redzams pieejamo tīklu saraksts. Linksys Smart Wi-Fi

automātiski piešķir jūsu tīklam nosaukumu.

Zemāk redzamajā piemērā dators bija savienots ar citu bezvadu tīkla

nosaukumu JimsRouter. Šajā piemērā tiek parādīts atlasīts Linksys E -

sērijas tīkla nosaukums, BronzeEagle.

Noklikšķiniet uz sava Linksys E-Series maršrutētāja tīkla nosaukuma

(BronzeEagle šajā piemērā).

Ierakstiet savu bezvadu tīkla paroli (drošības atslēga) laukā Password

(Parole) un noklikšķiniet uz OK(LABI).12

"Linksys" XAC sērija

"Linksys" XAC sērija

Modeļa nosaukums Linksys XAC1200

Apraksts Linksys Smart Wi-Fi modema maršrutētājs AC

Modeļa numurs XAC1200

Radio frekvence 2,4 un 5 GHz

Antenas numurs 2 (2.4 GHz) + 2 (5 GHz)

Pieslēgvietas Barošana, USB, Internets, Ethernet tīkls (1-4)

Pogas Atiestatīšana, Wi-Fi aizsargāta iestatīšana

Barošana (tikai ES modeļiem)

Gaismas diodes Augšējais panelis: Barošana

Aizmugurējais panelis: Internet tīkls, Ethernet

Drošības funkcijas WEP, WPA, WPA2, RADIUS Drošības atslēgas biti Līdz 128-bitu šifrs

Glabāšanas datņu sistēmas FAT, NTFS un HFS+

G.992.3 (ADSL2), G.992.5 (ADSL2+)

Pielikums A, B, M, L Pārlūka sistēma Internet Explorer 8 vai jaunāka, Firefox 4 vai

jaunāka, Google Chrome 10 vai jaunāka un

Safari 4 vai jaunāka

Izmēri 10,8collas x 1,58collas x 7,25collas

Vienības svars 17.67 unces (501 g)

Barošana 12V, 2A Sertikācijas CE, Wi-Fi a/b/g/n/draft ac, Windows 7,

Windows 8, DLNA Darba vides temperatūra 32 līdz 104°F (0 līdz 40°C)

Uzglabāšanas vides temperatūra -4 līdz 140°F (-20 līdz 60°C)

Darba vides mitrums 10 līdz 80% relatīvā mitruma,

Glabāšanas vides mitrums 5 līdz 90%, bez kondensācijas

PIEZĪME Informāciju par tiesiskajiem aspektiem, garantiju un drošību skatiet

komplektā ar maršrutētāju piegādātajā kompaktdiskā, vai dodieties

uz vietni Linksys.com/support.

Specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Maksimālie darbības lielumu pamats ir IEEE Standarta 802.11

specifikācijas. Faktiskie darbības lielumi var mainīties, tostarp

iespējama mazāka bezvadu tīkla kapacitāte, datu pārraides ātrums,

amplitūda un pārklājums. Darbība ir atkarīga no daudziem

faktoriem, apstākļiem un mainīgajiem lielumiem, kas aptver

attālumu no piekļuves vietas, tīkla noslogotību, celtniecības

materiālus un konstrukcijas, lietoto operētājsistēmu, izmantoto

bezvadu ierīču kopumu, traucējumus un citus nelabvēlīgus

SpecifikācijasApmeklējiet linksys.com/support godalgoto tehniskā atbalsta

BELKIN, LINKSYS un daudzi citi produktu nosaukumi un logotipi ir

Belkin uzņēmumu grupas preču zīmes. Minētas trešās puses preču

zīmes pieder to īpašniekiem. Uzņēmumam © 2014 Belkin International,

Inc. un/vai tā filiālēm. Visas tiesības saglabātas.
