MANUALE UTENTE XAC1200 LINKSYS

Presentazione del prodotto

XAC1200.. 1 Installazione a parete 3

Installazione del router EA-Series

Dove reperire ulteriori informazioni. 4

Come installare il router 4

Come connettersi a Linksys Smart Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Come connettersi a Linksys Smart Wi-Fi 5 Come modificare le impostazioni del router 5

Risoluzione dei problemi

L'installatione del router non è riuscita. 9

Aggiornamento Windows XP Service Pack .9

Messaggio "Il cavo Internet non è collegato". 10

Messaggio "Impossibile accedere al router" 10

Specifique

Linksys XAC1200. 12

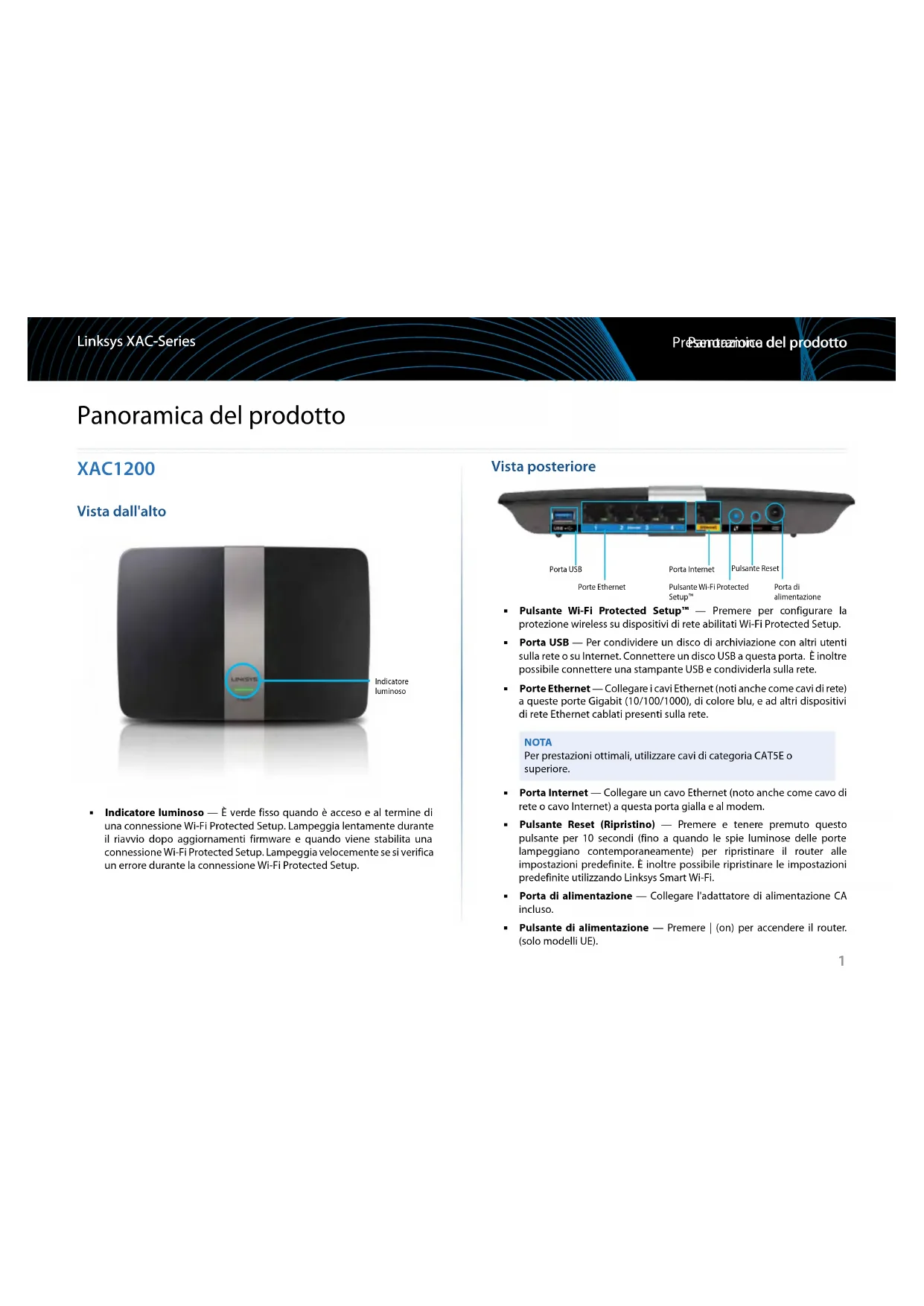

Panorama del prodotto

XAC1200

Vista dall'alto

• Indicatore luminoso — è verde fisso quando è accesso e al termine di una connessione Wi-Fi Protected Setup. Lampeggia lentamente durante il riavvio dopo aggiornamenti firmware e quando viene stabilita una connessione Wi-Fi Protected Setup. Lampeggia velocemente se si verifica un erre度过 la connessione Wi-Fi Protected Setup.

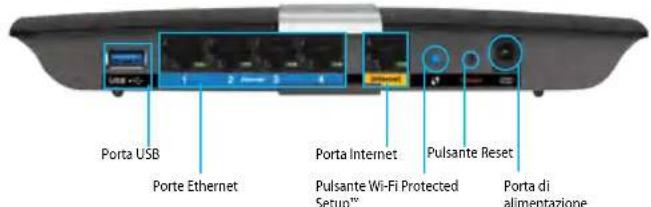

Vista posteriori

• Pulsante Wi-Fi Protected Setup™ — Premere per configurare la protezione wireless su dispositivi di reteabilitati Wi-Fi Protected Setup.
• Porta USB — Per condidere un disco di archivazione con altri utenti sulla rete o su Internet. Connette un disco USB a quella porta. É inoltre possibile connette una stampante USB e condidarla sulla rete.
• Porte Ethernet — Collegare cavi Ethernet (notianche come cavi di rete) aqueste portegigabit(10/100/1000),di colore blu,e adaltrdispositivi di rete Ethernet cablati presenti sulla rete.

NOTA

Per prestazioni ottimali, utilizzare cavi di categoria CAT5E o superiore.

• Porta Internet — Collegare un cavo Ethernet (notoanche come cavo direte o cavo Internet) aquesta porta gialle e al modem.
• Pulsante Reset (Ripristino) — Premere e tenere premuto quello pulsante per 10 secondi (fino a quando le spi luminose delle porte lampeggiano contemporaneamente) per ripristinare il router alle impostazioni predefinite. É inoltere possiblere ripristinare le impostazioni predefinite utilizzando Linksys Smart Wi-Fi.
• Porta di alimentazione — Collegare l'adattatore di alimentazione CA incluso.
• Pulsante di alimentazione — Premere | (on) per accendere il router. (solo modelli UE).

Linksys XAC-Series

Panorama del prodotto

Modem-alimentatore ADSL2+ APM103

Indicatore luminoso:

• Verde lampeggiante: Il modern-alimentatore è in fase di avvio e sta tentando di stabilire una connessione ADSL
• Verde fisso: ADSL sincronizzata con il provider di servizi Internet
• Arancione lampeggiante: Problema di connessione a livello fisico dell'ADSL. (es. il cavo Telefonico non è connesso alla presa da parete)

Pulsante Reset (Ripristino):

• Riavvio: Premere e mantenere premuto per 1 secondo quindi rilasciare
  Ripristino delle impostazioni predefinite: Premere e tenere premuto per 5 secondi
  Porta DSL: Consente di collegarsi alla linea ADSL

Linksys XAC-Series

Panorama del prodotto

Installazione a parete

Sul pannello inferiore del router, sono presenti due slot per il montaggio a parete. La distanza tra gli slot è di 82 mm. Per montare il router sulla parete, sono necessarie due viti.

NOTA

Linksys non è responsable di eventuali danni causati da un'errata installazione a parete.

Attenersi alle istruzioni riportate di seguito:

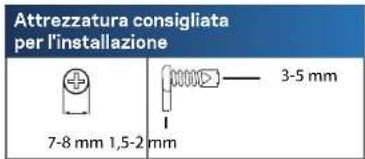

1. Individuare il punto in cui installare il router. Accertarsi che la parete scelta sia uniforme, liscia, solida e priva di umidità. Controllare, inoltre, che la presa elettrica sia vicina.
2. Utilizzando lo schema riportato nella pagina seguente, praticare due fori nella parete. Accertarsi che la distance tra i fori si dia 82 mm.
3. Inserire le viti e lasciare fuoriuscirne la testa di 3 mm.
4. Allineare gli slot del router per il montaggio a parete con le due viti.
5. Posizione are gli slot sopra le viti e far scorrere il router verso il basso affinché le viti si insertiscano saldamente negli slot.

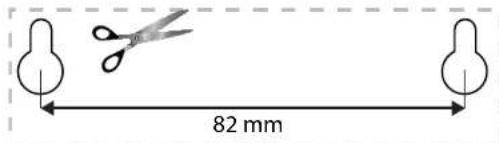

Schema dell'installazione a parete

Stampare questa pagina impostando le dimensioni al 100%

Ritagliare lungo la linea tratteggiata e appoggiarla sulla parete per individuare l'esatta distanza da lasciare tra i due fori.

Installazione del router EA-Series

Dove reperire ulteriori informazioni

Oltre a但这a guida utente, è possibile recuperare ulteriori informazioni a questi indirizzi:

• Linksys.com/support (documentazione, download, domande frequenti, assistenza tecnica, chat dal vivo, forum)
• Sezione Guida di Linksys Smart Wi-Fi (connettersi a Linksys Smart Wi-Fi, quindi fareciesuHelp(Guida)inalto sullo schermo)

Come installare il router

1. Se si sostituisce un router existente, disconnettere quest'ultimo. Accendere il nuovo router.
2. Collegare il cavo Internet proveniente dal modem alla porta Internet gialla del router. Attendere che la spia di accensione sulla parte anteriore del router suaacea fissa.
3. Connettersi alla rete wireless protetta il cui nome è indicato nella Guida rapida fornita con il router. (Il nome è la password di rete si potranno cambiare in seguito, durante la configurazione del router). In caso di difficoltà a connettersi alla rete,fare riferimento al CD di documentazione del dispositivo. Note: l'accesso a Internet sare disponibile solo dopo il completamento della configurazione del router.

4. Aprire un browser Webe seguirle le struzioni per completing l'installazione del router. Se sul browser Web non doessero comparare le istruzioni, insere linksyssmartwifi.com nella barra degli indirizzi.

5. Al terme del processo di installmente, seguire le istruzioni visualizzate sullo schermo per configurare l'account Linksys Smart Wi-Fi. Utilizzato Linksys Smart Wi-Fi per gestire lavoramente le impostazioni del router, ad esempio:

6. Modificare il nome e la password del router

7. Configurar la funzione Accesso ospite
8. Configurar la funzione Filtrato famiglia
9. Collegare dispositiivi alla rete in uso
10. Verificare la propria velocità di connessione a Internet.

NOTA:

Nel corso del processo di configurazione dell'account Linksys Smart Wi-Fi, l'utente riceverà un'e-mail di verifica. Aprire l'e-mail ricevuta da Linksys e fare cliq sul collegamento inessaindicato.

Linksys XAC-Series

Installation del router

Come connettersi a Linksys Smart Wi-Fi

É possible utiliser Linksys Smart Wi-Fi per configurare il router da qualiasi computer che dispona di una connessione a Internet.

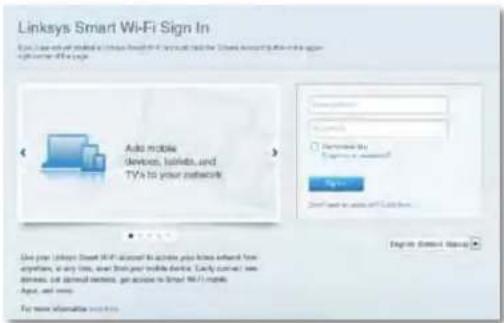

Per aprire Linksys Smart Wi-Fi:

1. Fare dicc sullicona Linksys Smart Wi-Fi sul desktop.

-0

Apire un browser Web e accedere al site www.linksyssmartwifi.com.

1. Immettere l'indirizzo e-mail e la password configurati in precedenza, quando fareciesu Accedi.

Come modificare le impostazioni del router

Utilizzare Linksys Smart Wi-Fi per modificare le impostazioni del router e configurare funzioni speciali, quali Filtrato famiglia e Accessoospite.

NOTA:

Per visualizzare ulteri informazioni relative a ciascun menu,fare clic sull'icona Guida nella parte superiore della schermata.

Per modificare le impostazioni del router:

1. Apire Linksys Smart Wi-Fi e acceder al proprio account.
2. Nel menu a sinistra,fare clic su un'opzione:

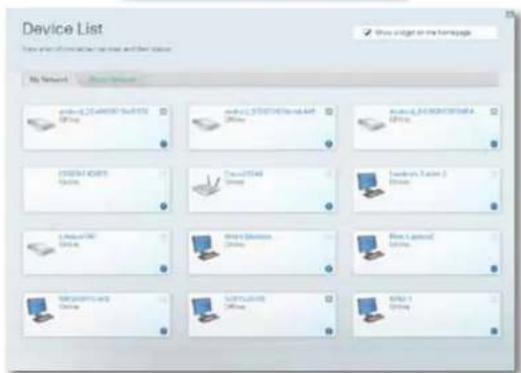

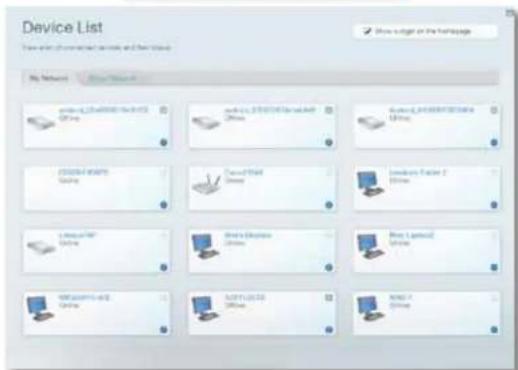

L'opzione Elenco disposittivi consente di visualizzare e gestire tutti i dispositivi di rete collegati al router. E possibile visualizzare i disposittivi presenti sua nella rete principale che nella rete ospite, scollegarli o visualizzare informazioni relative a ciascuno di.This

Linksys XAC-Series

Installazione del router

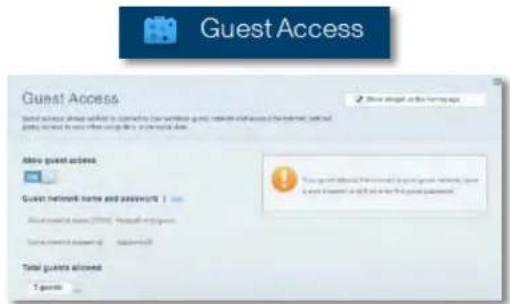

L'opzione Accesso ospite permette di configurare una rete per consentireagli utenti diutilizzare Internet,enza che pero possano accedere a tutte le risorse di rete.

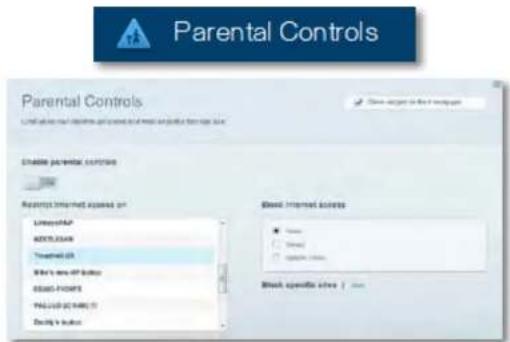

L'opzione Filtrato famiglia consente di bloccare siti Web e impostare gli orari di accesso a Internet.

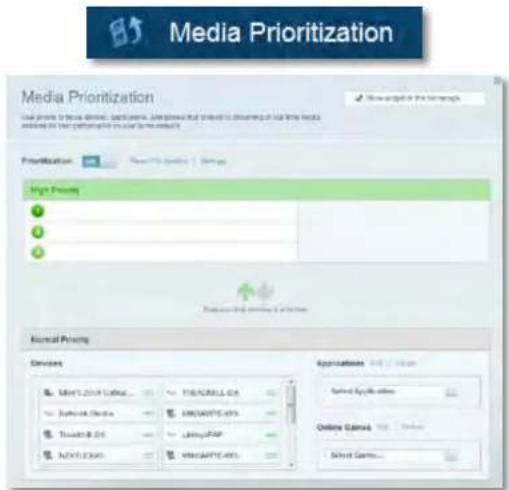

L'opzione Assegnazione di priorità ai servizi multimediali consente di decidere a quali dispositivi e applicazioni assegnare la priorità più alta per il traffico di rete.

L'opzione Test della velocità consente di verificare la velocità della connessione Internet della rete.

Linksys XAC-Series

Installazione del router

Speed Test

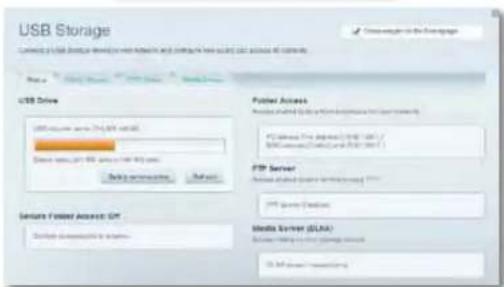

L'Opzione Storage USB (Archivazione USB) Consente di acceder a un disco USB collegato (non incluso) e impostare la condivizione di file, un media server e l'accesso FTP. (Disponibile solo su router con porte USB).

USB Storage

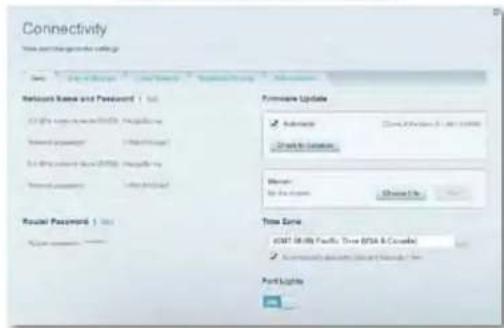

L'opzione Connettività consente di configurare impostazioni di rete standard e avanzate.

Connectivity

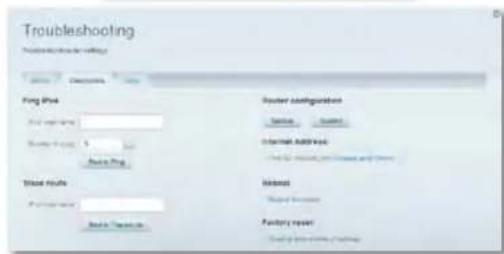

L'opzione Risoluzione del problema consente di diagnosticare i problemi relativi al router e di verificare lo stato della rete.

Troubleshooting

Linksys XAC-Series

Installation del router

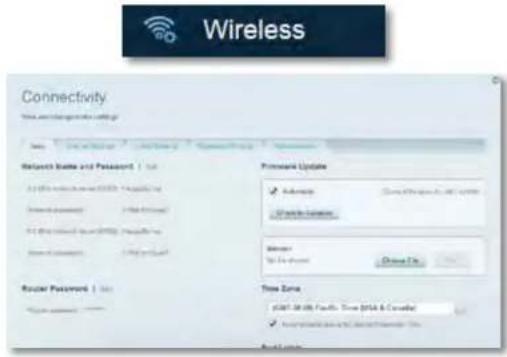

L'Opzione Wireless consente di configurare la rete wireless del router. É possibile modificare la modalità di protezione, la password e il filtraggio MAC, nonché collegare i dispositivi utilizzando Wi-Fi Protected Setup.

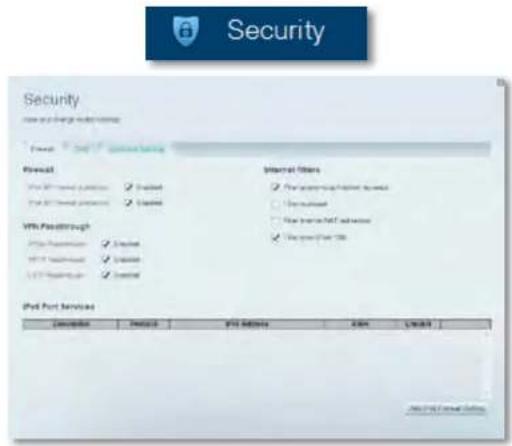

L'opzione Protezione consente di configurare la protezione wireless del router. E possibile configurare il firewall e le impostazioni VPN, e applicare impostazioni personalizzate per applicazioni e giochi.

Risoluzione dei problemi

Questo capitolo aiura a risolverve i più comuni problemi di installmente e a connettersi a Internet. Per l'assistenza, rivolgersi al nostro eccellente servizio clienti, all'indirizzo linksys.com/support.

L'installazione del router non è riuscita

Se Linksys Smart Wi-Fi non è stato in grado di completare l'installazione, effettuare le seguenti operazioni:

• Utilizzando una graffetta o uno spillo, premere e tenere premuto il pulsante Reset (Ripristino) sul router, forn a quando il LED inizia a lampeggiare (circa 10 secondi), quando installare nuovamente il router.

• Disattivare temporaneamente il firewall del computer (consultare le istruzioni del software di protezione per un magliore supporto) e installare nuovamente il router.
• Se si dispone di un'alto computer, utilizzarlo per installare nuovamente il router.

Aggiornamento Windows XP Service Pack

Su computer Windows XP, Linksys Smart Wi-Fi richiede il Service Pack 3 per poter funzionare. Se la versione del Service Pack attualmente installato è precedente alla versione 3, sare necessario scaricare e installare Service Pack 3.

SUGGERIMENTO

Per connettersi temporaneamente a Internet e scaricare il Service Pack richiesto, è possible utilizzato il cavo Ethernet incluso e collegare il computer direttamente al modem.

1. Collegarsi al site Web Microsoft Update (update.microsoft.com/ windowsupdate).
2. Seguire le istruzioni sul site Web o contattare Microsoft per ricevere ulteriore assistenza.
3. Dopo aver scaricato e installato il Service Pack 3, installare nuovamente il router.

Linksys XAC-Series

Risoluzione dei problemi

Messaggio "Il cavo Internet non è collegato"

Se durante l'installazione del router compare il messaggio "Il cavo Internet non è collegato", seguire le seguenti istruzioni di risoluzione delle anomalie.

Per risolverne il problema, provare quanto segue:

1. Accertarsi che il cavo Ethernet del Modem-alimentatore ADSL2+ APM103 sa collegato correttamente alla porta Intenet (gialla) sul retro del router.

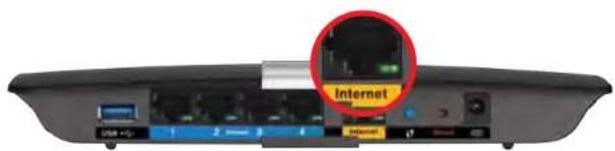

Vista posteriore del router

Cavo Ethernet del Modem-alimentatore ADSL2+APM103

1. Accertarsi che il Modem-alimentatore sia collegato a una fonte di alimentazione e alla linea Telefonica DSL.
2. Reinstallare il router.

Messaggio Impossibile accedere al router

Se non è possibile accedere al router perché il computer non è connesso alla rete, seguire queste fasi per risolvere il problema.

Per accedere al router, è necessario essere connessi alla propria rete. Se si è attualmente connessi a una rete wireless, il problema potrebbe essere che si è accidentalmente collegati a una rete wireless diversa alla propria.

Per risolverne il problema su computer Windows, provare quanto segue:

1. Sul desktop di Windows, sarecies con il pulsante destro del mouse sull'icona della rete wireless nell're area di notificata. L'icona potrebbe essere diversa a seconda della versione di Windows.

1. Fare cli c su Visualizza reti wireless disponibili. Viene visualizzato un elenco delle reti disponibili.

1. Fare clic sul nome della propria rete e quindi su Connetti. Nell'esempio in basso, il computer era connesso a un'altra rete wireless chiamata JimsRouter. In quello esempio, il nome della rete Linksys E-Series, BronzeEagle, èindicato come selezionato.

Linksys XAC-Series

Risoluzione dei problemi

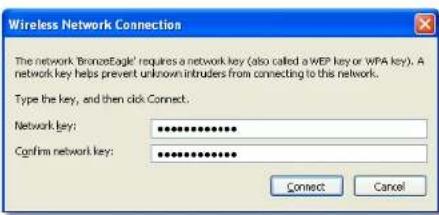

1. Se viene richiesto di insere una chiave di rete, digitare la propria password (Chiave di sicurezza) nei campi apposti e fare clc su Connetti.

Il computer si connette alla rete e sare possibile accedere al router.

Per risolverne il problema su computer Mac provare quanto segue:

1. Nella barra dei menu, in alto sullo schermo, fare clic sull'icona Wi-Fi. Comparirà l'élenco delle reti wireless. Linksys Smart Wi-Fi assegna automaticamente un nome alla rete.

Nell'sempio in basso, il computer era connesso a un'altra rete wireless chiamata JimsRouter. In quello esempio, il nome della rete Linksys E-Series, BronzeEagle, è individato come selezionato.

1. Fare clc sul nome della rete wireless del router Linksys E-Series (BronzeEagle in quosto esempio).

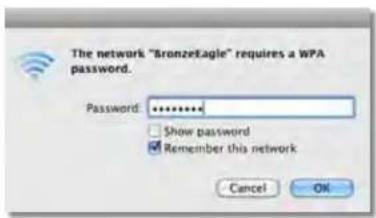

2. Digitare la password della rete wireless (Chiave di sicurezza) nel campo Password e fare cliK.

Linksys XAC-Series

Specifiche

Specifiche tecniche

Linksys XAC1200

Nome modello Linksys XAC1200

Descrizione Modem router Linksys Smart Wi-Fi AC1200

NomemodelloXAC1200

Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet)

Frequenza radio 2,4 e 5 GHz

Numero di antenne 2 (2,4 GHz) + 2 (5 GHz)

Porte Alimentazione, USB, Internet, Ethernet (1-4)

Pulsanti Ripristino, Wi-Fi Protected Setup

Alimentazione (solo modelli UE)

LED Pannello superiore: Alimentazione

Pannello posteriore: Internet, Ethernet (1-4)

UPnP Supportato

Funzioni di protezione WEP, WPA, WPA2, RADIUS

Bit chiave di sicurezza Cifratura fino a 128 bit

di archivazione FAT, NTFS, and HFS+

Peso dell'unità 17,67 oz (501 g)

Alimentazione 12V,2A

Certificazioni CE, Wi-Fi a/b/g/n/draft ac, Windows 7,

Windows 8, DLNA

Temperatura di

funzionamento

Temperatura di

conservazione

Da 0 a 40^

Umidità d'esercizio dal 10% all'80% di umidità relativa,

senza condensa

Umidità di conservazione dal 5% al 90%, alla condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure visitare il site Linksys.com/support.

Le specifiche sono soggette a modificifica senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive sono variate e comportare una riduzione della energia di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerousi fatti, condizioni e variabili, quali la distanza dal punto di accesso, il volume del traffico di rete, i materiali costruttivi impiegati, ilsystema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

Visitare linksys.com/support per ricevere un'assistenza tecnica di alta qualità

BELKIN, LINKSYS o molo: locopoli nomi di prodotto sono march' commercial del gippo aziendale Belkin. I marche commerciale i terre particol in quosto documents sono o propresi di risolvatici tcati. 2014 Belkin Intemational, Inc. o risponsive societa colegata. Tutti citti ritti riservati.
