INSTRUKCJA OBSŁUGI XAC1200 LINKSYS

Mitat 10,8” x 1,58” x 7,5”

10,8” x 1,58” x 7,25”

Mål 10,8” x 1,58” x 7,25”

Kongurowanie routera EA-Series

Gdzie uzyskać dodatkową pomoc . . . . . . . . . . . . . . . . . . . .4

Jak zainstalować router. . . . . . . . . . . . . . . . . . . . . . . . . . .4

Jak nawiązać połączenie z Linksys Smart Wi-Fi . . . . . . . . . . . .5

Jak nawiązać połączenie z Linksys Smart Wi-Fi 5

Jak zmienić ustawienia routera 5

Rozwiązywanie problemów

Router nie został prawidłowo skongurowany . . . . . . . . . . . .9

Uaktualnienie — pakiet serwisowy Windows XP Service Pack . .9

Komunikat o niepodłączonym kablu internetowym . . . . . . . . . 10

Komunikat o braku dostępu do routera . . . . . . . . . . . . . . . . . 10

Widok z góry Wskaźnik • Lampka wskaźnika — Świeci na zielono światłem ciągłym, gdy router

jest włączony i nawiązał połączenie w trybie Wi-Fi Protected Setup. Miga

powoli podczas rozruchu, uaktualniania oprogramowania sprzętowego

oraz nawiązywania połączenia w trybie Wi-Fi Protected Setup. Miga

szybko w przypadku błędu połączenia Wi-Fi Protected Setup.

• Przycisk Wi-Fi Protected Setup™ — Służy do konfigurowania

zabezpieczeń sieci bezprzewodowych w połączeniu z urządzeniami

obsługującymi tryb Wi-Fi Protected Setup.

• Gniazdo USB — Służy do udostępniania dyskowej pamięci masowej

innym osobom w sieci lub Internecie. Do tego gniazda można podłączyć

napęd USB. Można tu również podłączyć drukarkę i w ten sposób

udostępnić ją w sieci.

• Gniazda Ethernet— Tutaj podłączane są kable ethernetowe (określane

także jako sieciowe). Są to gniazda gigabitowe (10/100/1000 Mb/s). Do

kabli podłączanych do tych niebieskich gniazd podłącza się urządzenia

UWAGA W celu uzyskania najlepszej wydajności należy stosować kable z

oznaczeniem CAT5E lub wyższym.

• Gniazdo Internet — Do tego gniazda oznaczonego kolorem żółtym

podłącza się kabel ethernetowy (tzn. sieciowy lub internetowy)

prowadzący do modemu.

• Przycisk resetowania — Naciśnięcie i przytrzymanie tego przycisku

przez 10 sekund (dopóki wskaźniki wszystkich gniazd nie zamigają

jednocześnie) powoduje przywrócenie ustawień fabrycznych routera.

Ustawienia fabryczne można także przywrócić za pomocą interfejsu

Linksys Smart Wi-Fi.

• Gniazdo zasilania — Służy do podłączania zasilacza.

• Przycisk zasilania — Naciśnięcie symbolu | (wł.) powoduje włączenie

routera. (tylko modele UE)

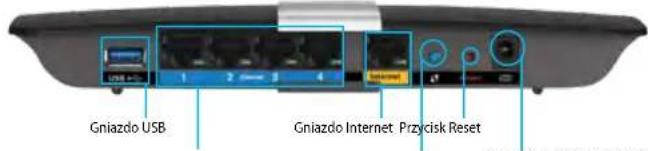

Charakterystyka produktu

Charakterystyka produktu Gniazdo zasilania Przycisk Wi-Fi Protected Setup™ Gniazdo Ethernet Gniazdo USB Gniazdo Internet Przycisk Reset2

Charakterystyka produktu

APM103 ADSL2+ Power Modem

• Miga na zielono: Power Modem uruchamia się i ustanawia połączenie

• Świeci na zielono: Połączenie ADSL zsynchronizowane z dostawcą

• Miga na pomarańczowo: Błąd fizycznego łącza ADSL. (tzn. kabel

telefonu nie jest podłączony do gniazda ściennego)

• Ponowne uruchomienie: Naciśnij i przytrzymaj przez 1 sekundę,

• Przywracanie ustawień domyślnych: Naciśnij i przytrzymaj przez 5

• Gniazdo DSL: Służy do podłączania linii ADSL3

Charakterystyka produktu

Miejsce mocowania na ścianie

Router ma dwa wycięcia na spodzie przeznaczone do montażu ściennego.

Odległość między nimi wynosi 82 mm. Do montażu routera potrzebne są dwa

Sprzęt zalecany przy montażu

UWAGA Firma Linksys nie ponosi odpowiedzialności za szkody

spowodowane użyciem niewłaściwych elementów mocujących.

1. Określ, gdzie chcesz zamontować router. Upewnij się, że ściana, która

ma być użyta, jest gładka, płaska, sucha oraz solidna. Upewnij się, że

wybrane miejsce znajduje się w zasięgu gniazdka elektrycznego.

2. Za pomocą szablonu znajdującego się na następnej stronie wywierć w

ścianie dwa otwory. Otwory muszą być oddalone od siebie o 82 mm.

3. Włóż wkręty i pozostaw łby wkrętów na 3 mm powyżej powierzchni

4. Ustaw router tak, aby otwory zrównały się z wkrętami.

5. Nałóż router otworami na wkręty i przesuń ku dołowi, tak aby wkręty

zostały solidnie osadzone w otworach.

Szablon do montażu ściennego

Wydrukuj tę stronę w skali 1:1.

Wytnij wzdłuż linii kropkowanej i przyłóż do ściany, aby precyzyjnie

Konfigurowanie routera

Gdzie uzyskać dodatkową pomoc

Oprócz niniejszej instrukcji obsługi pomoc można także uzyskać w

następujących miejscach:

• Linksys.com/support (dokumentacja, pobieranie, pytania i odpowiedzi,

pomoc techniczna, chat na żywo, fora)

• Linksys Smart Wi-Fi help (nawiąż połączenie z interfejsem Linksys Smart

Wi-Fi, następnie kliknij Pomoc w górnej części ekranu)

Jak zainstalować router

Jeśli ma on zastąpić używany obecnie, odłącz stary router. Włączanie

Podłącz kabel internetowy z modemu do żółtego gniazda Internet

w routerze. Odczekaj, aż wskaźnik zasilania z przodu routera zacznie

świecić się światłem stałym.

Nawiąż połączenie z bezpieczną siecią o nazwie takiej, jak podano w

Skróconej instrukcji dołączonej do routera. (Nazwę sieci i hasło można

potem zmienić podczas konfigurowania routera.) Jeśli potrzebujesz

pomocy przy nawiązywaniu połączenia z siecią, zapoznaj się z

dokumentacją dostarczoną na płycie CD. Uwaga: Dostęp do Internetu

będzie możliwy dopiero po ukończeniu konfigurowania routera.

Otwórz przeglądarkę i wykonuj wyświetlone instrukcje instalacji. Jeśli

w przeglądarce nie jest widoczna instrukcja instalacji, w pasku adresu

wpisz linksyssmartwifi.com.

Na zakończenie konfiguracji skonfiguruj konto Linksys Smart Wi-Fi

zgodnie z wyświetloną instrukcją. Za pomocą interfejsu Linksys Smart

Wi-Fi można łatwo zmieniać ustawienia routera, np.:

• zmiana nazwy i hasła routera

• konfiguracja dostępu dla gości

• konfiguracja kontroli rodzicielskiej

• podłączanie urządzeń do sieci

• testowanie prędkości połączenia internetowego

Na pewnym etapie konfigurowania konta Linksys Smart Wi-Fi do

użytkownika wysyłany jest e-mail weryfikacyjny. Należy pamiętać

o otworzeniu wiadomości od firmy Linksys i kliknięciu podanego

Konfigurowanie routera

Uzyskiwanie dostępu do interfejsu

Linksys Smart Wi-Fi pozwala konfigurować router z dowolnego komputera

połączonego z Internetem.

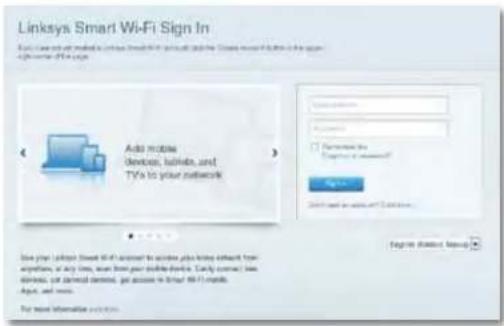

Otwieranie interfejsu Linksys Smart Wi-Fi:

Kliknij ikonę Linksys Smart Wi-Fi na pulpicie.

Otwórz przeglądarkę i przejdź na stronę www.linksyssmartwifi.com.

Wpisz adres e-mail i hasło ustawione wcześniej, a następnie kliknijLogin.

Jak zmienić ustawienia routera

Ustawienia routera i funkcji specjalnych, np. kontroli rodzicielskiej lub dostępu

gościnnego, można zmieniać za pomocą interfejsu Linksys Smart Wi-Fi.

Dodatkową pomoc dotyczącą dowolnego menu uzyskasz, klikając

Pomoc u góry ekranu.

Aby zmienić ustawienia routera:

Otwórz interfejs Linksys Smart Wi-Fi i zaloguj się do swojego konta.

W menu po lewej stronie kliknij jedną z opcji:

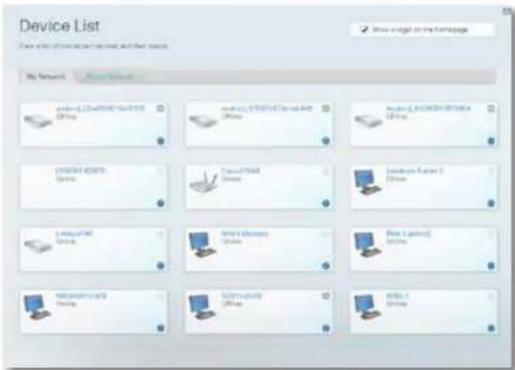

• Lista urządzeń umożliwia wyświetlenie i zarządzanie wszystkimi

urządzeniami podłączonymi do routera. Można wyświetlać urządzenia

w sieci głównej i sieci dla gości, odłączać je i wyświetlać informacje o

Konfigurowanie routera

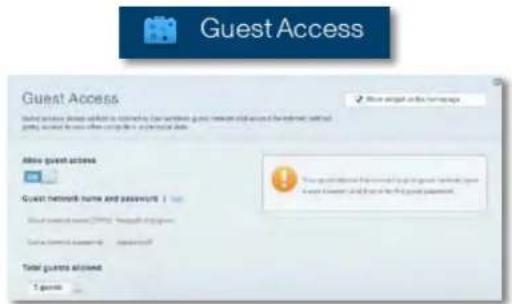

• Dostęp gościnny umożliwia skonfigurowanie sieci w taki sposób, że

goście mogą korzystać z Internetu, ale nie ze wszystkich dostępnych

w sieci domowej zasobów.

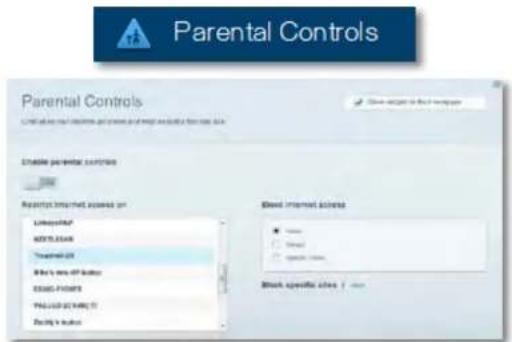

• Kontrola rodzicielska umożliwia zablokowanie stron internetowych i

ustawienie godzin dostępu do Internetu.

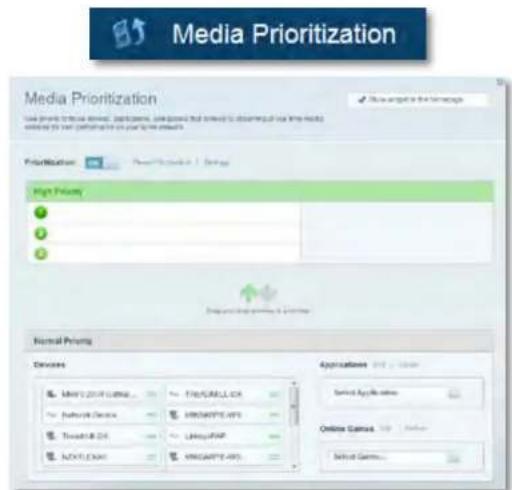

• Priorytetyzacja multimediów umożliwia określenie, które

urządzenia i aplikacje mają najwyższy priorytet w ruchu sieciowym.

• Test szybkości umożliwia przetestowanie szybkości łącza

Konfigurowanie routera

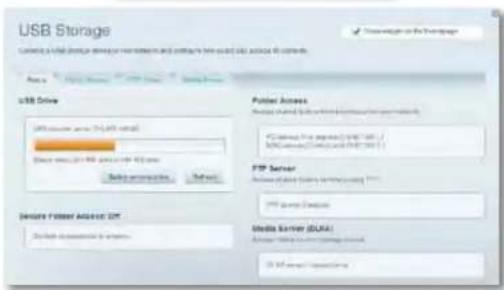

• Pamięć masowa USB umożliwia uzyskanie dostępu do podłączonego

napędu USB (nie jest dostarczany w zestawie) i skonfigurowanie

udostępniania plików, serwera multimediów oraz dostępu FTP. (Opcja

dostępna tylko w routerach z gniazdami USB).

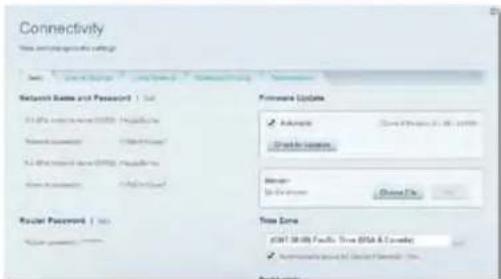

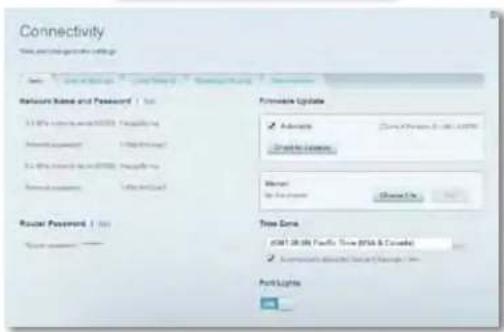

• Łączność umożliwia skonfigurowanie podstawowych i

zaawansowanych ustawień sieciowych.

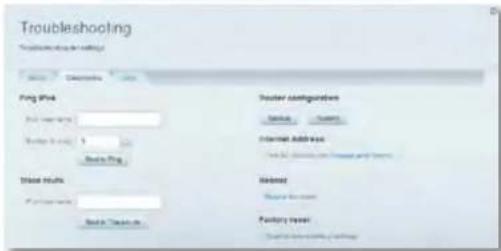

• Rozwiązywanie problemów umożliwia diagnozowanie problemów

z routerem i sprawdzanie statusu sieci.

• Sieć bezprzewodowa umożliwia skonfigurowanie sieci

bezprzewodowej routera. Można tu zmienić tryb zabezpieczeń, hasło,

filtrowanie adresów MAC. Można też podłączać urządzenia za pomocą

funkcji Fi-Fi Protected Setup.8

Konfigurowanie routera

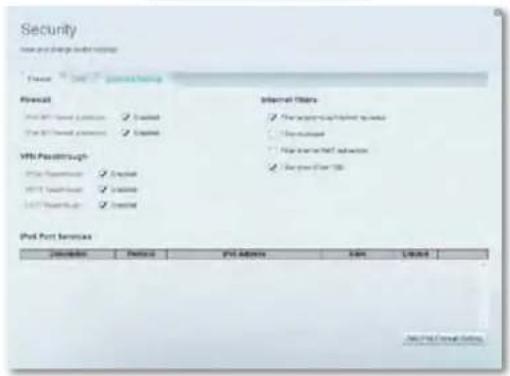

• Security (Zabezpieczenia) umożliwia skonfigurowanie zabezpieczeń

routera. Można skonfigurować zaporę, ustawienia VPN, a także wybrać

niestandardowe ustawienia dla aplikacji i gier.9

Rozwiązywanie problemów

W tym rozdziale opisujemy sposoby rozwiązywania typowych problemów

związanych z konfiguracją i łącznością z Internetem. Więcej pomocnych porad

można znaleźć w naszych wyróżnianych zasobach pomocy technicznej pod

adresem linksys.com/support.

Konfigurowanie routera nie zostało

prawidłowo ukończone

Jeśli Linksys Smart Wi-Fi nie ukończył prawidłowo konfigurowania,

można spróbować następujących metod:

• Naciśnij przycisk Reset na routerze spinaczem do papieru lub szpilką

i przytrzymaj go dopóki wskaźnik nie zacznie migać (ok. 10 sekund), a

następnie zainstaluj router ponownie.

• Tymczasowo wyłącz zaporę komputera (patrz instrukcja dostarczona z

oprogramowaniem zabezpieczającym) i zainstaluj router ponownie.

• Jeśli masz drugi komputer, spróbuj zainstalować router z tego drugiego

Uaktualnienie pakietu serwisowego

Windows XP Service Pack

W komputerach z systemem Windows XP oprogramowanie Linksys Smart

Wi-Fi wymaga obecności pakietu serwisowego Service Pack 3. Jeśli aktualnie

zainstalowany pakiet serwisowy ma wersję starszą niż 3, konieczne jest

pobranie i zainstalowanie pakietu Service Pack 3.

WSKAZÓWKA Aby tymczasowo nawiązać połączenie z Internetem i pobrać

wymagany pakiet serwisowy, za pomocą dostarczonego w

zestawie kabla ethernetowego podłącz komputer bezpośrednio do

Instalowanie pakietu serwisowego Service Pack 3:

Otwórz stronę Microsoft Update (update.microsoft.com/

Jeśli potrzebujesz dalszej pomocy, wykonuj instrukcje wyświetlane na

ekranie lub skontaktuj się z firmą Microsoft.

Po pobraniu i zainstalowaniu pakietu serwisowego Service Pack 3

zainstaluj router ponownie.

Rozwiązywanie problemów10

Rozwiązywanie problemów

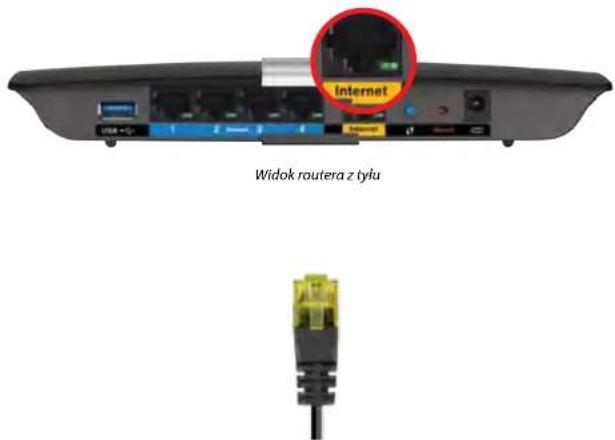

Komunikat „Kabel internetowy nie jest

Postępowanie w przypadku wyświetlenia komunikatu „Your Internet cable is not

plugged in” (Kabel internetowy nie jest podłączony) podczas konfigurowania

Aby naprawić problem, wykonaj następujące czynności:

Upewnij się, że kabel Ethernet urządzenia APM103 ADSL2+ Power

Modem jest prawidłowo podłączony do żółtego gniazda Internet z tyłu

Upewnij się, że urządzenie APM103 ADSL2+ Power Modem jest

podłączone do zasilania i linii telefonicznej DSL.

Ponownie przeprowadź instalację routera.

Komunikat „Nie można uzyskać dostępu do

Jeśli nie możesz uzyskać dostępu do routera, ponieważ komputer nie jest

podłączony do sieci, wykonaj następujące czynności.

Aby uzyskać dostęp do routera, konieczne jest posiadanie połączenia z własną

siecią domową. Jeśli masz bezprzewodowy dostęp do Internetu, możliwe jest,

że przypadkowo dostęp ten realizowany jest przez inną sieć bezprzewodową.

Aby naprawić ten problem w komputerze z systemem Windows,

wykonaj następujące czynności:

W komputerze z systemem Windows należy prawym przyciskiem myszy

kliknąć ikonę sieci bezprzewodowej znajdującą się w pasku zadań. Ikona

może wyglądać inaczej w zależności od posiadanej wersji systemu

Kliknij opcję Wyświetl dostępne sieci bezprzewodowe. Wyświetlana

jest lista sieci bezprzewodowych.

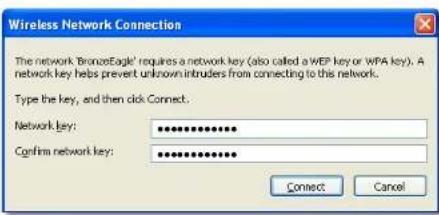

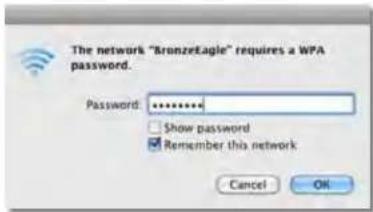

Kliknij nazwę odpowiedniej sieci, a następnie polecenie Połącz.

W poniższym przykładzie komputer był podłączony do innej sieci

bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez

router Linksys E-Series, w tym przykładzie BronzeEagle, jest pokazana

Widok routera z tyłu

Kabel Ethernet urządzenia APM103

ADSL2+ Power Modem11

Rozwiązywanie problemów

Jeśli musisz wpisać klucz sieciowy (hasło), wpisz go w odpowiednim polu

i kliknij Connect (Połącz).

Komputer nawiązuje połączenie z siecią i powinno być już możliwe

nawiązanie połączenia z routerem.

Aby naprawić ten problem w komputerze z systemem Mac, wykonaj

następujące czynności:

W pasku menu na górze ekranu kliknij ikonę Wi-Fi. Wyświetlana jest

lista sieci bezprzewodowych. Router Linksys Smart Wi-Fi automatycznie

przypisał sieci nazwę.

W poniższym przykładzie komputer był podłączony do innej sieci

bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez

router Linksys E-Series, w tym przykładzie BronzeEagle, jest pokazana

Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (w tym

przykładzieBronzeEagle).

Wpisz hasło sieci bezprzewodowej (Security Key) w polu Password

Nazwa modelu Linksys XAC1200

Opis Modem-router Linksys Smart Wi-Fi AC 1200

Numer modelu XAC1200

Szybkość przełączania 10/100/1000 Mbps (Gigabit Ethernet)

Częstotliwość radiowa 2,4 i 5 GHz

Liczba anten 2 (2,4 GHz) + 2 (5 GHz)

Gniazda Zasilanie, USB, Internet, Ethernet (1-4)

Przyciski Reset, Wi-Fi Protected Setup,

Zasilanie (tylko modele UE)

Wskaźniki LED Panel górny: Zasilanie

Panel tylny: Internet, Ethernet (1–4)

Zabezpieczenia WEP, WPA, WPA2, RADIUS Długość klucza

szyfrującego Do 128 bitów

plików FAT, NTFS, and HFS+

Normy ADSL T1.413i2, G.992.1 (G.DMT), G992.2 (G.Lite),

G.992.3 (ADSL2), G.992.5 (ADSL2+) dla

Annex A, B, M, L Obsługa przeglądarek Internet Explorer 8 lub nowsza, Firefox 4 lub

nowsza, Google Chrome 10 lub nowsza oraz

Parametry fizyczne i środowiskowe

Wymiary 10,8” x 1,58” x 7,25”

Waga urządzenia 17,67 oz (501 g)

Windows 8, DLNA Temperatura robocza: od 32 do 104°F (od 0 do 40°C)

przechowywania: od -4 do 140°F (od -20 do 60°C)

Wilgotność podczas pracy 10 - 80% (wilgotność względna

przechowywania od 5 do 90% (bez kondensacji)

UWAGI Informacje wymagane przepisami, gwarancyjne oraz dotyczące

bezpieczeństwa można znaleźć na płycie dołączonej do routera lub

na stronie Linksys.com/support.

Parametry techniczne mogą ulec zmianie bez uprzedzenia.

Maksymalna wydajność oparta na standardzie IEEE 802.11.

Rzeczywista wydajność może odbiegać od nominalnej. Może to

dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej,

szybkości przesyłania danych, zasięgu i obszaru pokrycia.

Osiągi zależą od wielu czynników, warunków i zmiennych,

w tym odległości od punktu dostępowego, natężenia ruchu

sieciowego, materiałów i konstrukcji budynku, używanego systemu

operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń

Parametry techniczneWyróżniane zasoby pomocy technicznej znajdują się na stronie

BELKIN, LINKSYS oraz wiele nazw i znaków graficznych produktów

jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki

towarowe innych firm stanowią własność odpowiednich podmiotów.

© 2014 Belkin International, Inc. i/lub firmy stowarzyszone. Wszelkie
