NÁVOD K OBSLUZE XAC1200 LINKSYS

Linksys řada XAC Obsah

Nastavení routeru řady EA Kde získáte další pomoc . . . . . . . . . . . . . . . . . . . . . . . . . .4

Postup instalace routeru . . . . . . . . . . . . . . . . . . . . . . . . . .4

Připojení k Linksys Smart Wi-Fi . . . . . . . . . . . . . . . . . . . . . .5

Připojení k Linksys Smart Wi-Fi 5

Jak změnit nastavení routeru 5

Odstraňování problémů

Váš router nebyl úspěšně nainstalován. . . . . . . . . . . . . . . . .9

Aktualizace Service Pack pro systém WindowsXP . . . . . . . . . .9

Zpráva „Internetový kabel není připojen“ . . . . . . . . . . . . . . . . . 10

Zpráva „Nelze přistupovat k routeru“. . . . . . . . . . . . . . . . . . . .10

Linksys řada XAC XAC1200

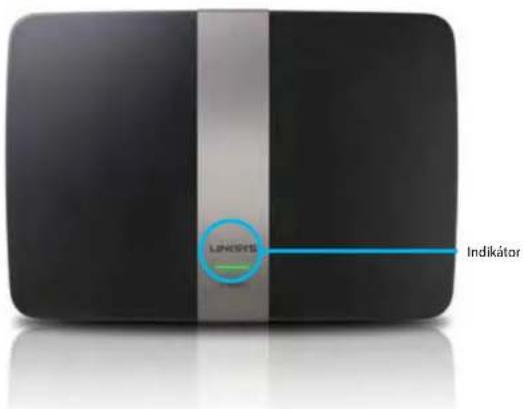

Horní pohled Indikátor • Světelný indikátor – nepřerušovaně zeleně svítí, když dojde k

úspěšnému připojení Wi-Fi Protected Setup. Pomalu bliká, když probíhá

inicializace při upgradech firmwaru a když probíhá připojování Wi-Fi

Protected Setup. Bliká rychle, pokud nastane chyba Wi-Fi Protected

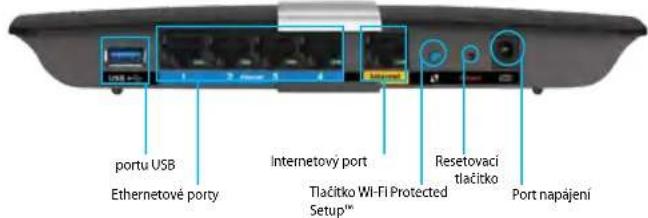

Zadní pohled Resetovací tlačítko • Tlačítko Wi-Fi Protected Setup™ – stisknutím tlačítka můžete snadno

nakonfigurovat zabezpečení bezdrátové sítě pro síťová zařízení

saktivovanou funkcí Wi-Fi Protected Setup.

• Port USB – můžete sdílet diskové úložiště s dalšími uživateli v síti nebo

přes internet. K tomuto portu připojte jednotku USB. Můžete také připojit

tiskárnu USB a sdílet ji vsíti.

• Ethernetové porty– k těmto modrým gigabitovým portům (10/100/1000)

připojte ethernetové kabely (tzv. síťové kabely). Druhý konec kabelů

připojte ke kabelovým ethernetovým zařízením v síti.

POZNÁMKA Nejlepšího výkonu dosáhnete, když použijete kabely CAT5E nebo

• Internetový port – k tomuto žlutému portu připojte ethernetový

kabel (neboli síťový či internetový kabel). Druhý konec kabelu připojte

• Resetovací tlačítko – pokud je stisknete a podržíte 10 sekund (dokud

indikátory portů nezačnou současně blikat), obnoví se výchozí tovární

nastavení routeru. Výchozí nastavení můžete také obnovit pomocí služby

Linksys Smart Wi-Fi.

• Port napájení – připojte dodaný napájecí adaptér.

• Vypínač – stisknutím | (zapnout) zapnete router. (Pouze modely EU.)

Linksys řada XAC Přehled produktu Port napájení Tlačítko Wi-Fi Protected Setup™ Ethernetové porty portu USB Internetový port2

Linksys řada XAC Modem s napájením APM103 ADSL2+

• Bliká zeleně: Modem s napájením se spouští a navazuje připojení ADSL

• Svítí zeleně: ADSL synchronizováno s ISP

• Bliká oranžově: Problém s fyzickým připojením ADSL. (např. telefonní

kabel není připojený do zásuvky)

Resetovací tlačítko:

• Restart: Stiskněte a podržte jednu sekundu, poté uvolněte.

• Obnova výchozího továrního nastavení: Stiskněte a podržte pět

• Port DSL: Připojuje se k lince ADSL3

Linksys řada XAC Umístění na stěnu

Router má na spodním panelu dva otvory pro připevnění na stěnu. Vzdálenost

mezi otvory je 82 mm. Připevnění na stěnu vyžaduje dva šrouby.

POZNÁMKA Linksys nezodpovídá za škody, které vzniknou následkem

nevhodného montážního vybavení.

Postupujte podle těchto pokynů:

1. Určete, kam chcete umístit router. Zkontrolujte, že je používaná zeď

rovná, suchá a pevná. Zkontrolujte, že se vybrané místo nachází vdosahu

2. Pomocí šablony na další straně vyvrtejte dva otvory do stěny. Zkontrolujte,

zda jsou otvory 82 mm od sebe.

3. Vložte šrouby tak, aby 3 mm zůstaly venku.

4. Natočte router tak, aby otvory pro montáž na stěnu byly ve stejné poloze

5. Nasaďte montážní otvory na šrouby a posuňte router dolů, aby šrouby

pevně zapadly do montážních tvorů.

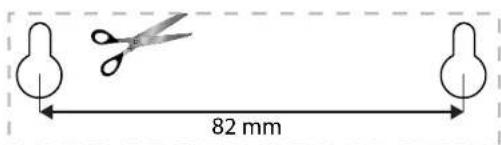

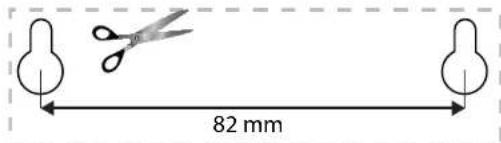

Šablona montáže na stěnu

Tuto stranu vytiskněte ve 100% zvětšení.

Vyřízněte tečkovanou čáru a umístěte šablonu na stěnu, abyste vrtali ve

správné vzdálenosti.

Kde získáte další pomoc

Kromě této uživatelské příručky najdete nápovědu na těchto místech:

• Linksys.com/support (dokumentace, soubory ke stažení, časté dotazy,

technická podpora, živý chat, fóra)

• Nápověda k Linksys Smart Wi-Fi (připojte se k Linksys Smart Wi-Fi a

klepněte na Help (Nápověda) nahoře na obrazovce)

Postup instalace routeru

Pokud nahrazujete stávající router, odpojte jej. Zapněte nový router.

Připojte internetový kabel z modemu do žlutého internetového portu

na routeru. Počkejte, až indikátor na přední straně routeru bude

nepřerušovaně svítit.

Připojte se k bezdrátové síti s názvem uvedeným ve stručné příručce,

která byla dodána s routerem. (Název sítě a heslo můžete změnit později

při nastavování routeru.) Pokud potřebujete pomoc s připojením k síti,

podívejte se do dokumentace k zařízení na disku CD. Poznámka: Dokud

nebude nastavení routeru hotové, nebudete mít přístup na internet.

Otevřete webový prohlížeč a dokončete nastavení routeru podle pokynů.

Pokud se pokyny ve webovém prohlížeči nezobrazí, zadejte do panelu s

adresou linksyssmartwifi.com.

Na konci instalace postupujte podle pokynů na obrazovce avytvořte si

účet Linksys Smart Wi-Fi. Služba Linksys Smart Wi-Fi umožňuje snadno

spravovat nastavení routeru, například:

• Změna názvu ahesla routeru

• Nastavení přístupu hosta

• Konfigurace rodičovské kontroly

• Připojení zařízení kvaší síti

• Testování rychlosti připojení kinternetu

V rámci nastavování účtu Linksys Smart Wi-Fi obdržíte ověřovací

e-mail. E-mail od společnosti Linksys musíte otevřít aklepnout

Nastavení routeru řady EA5

Linksys řada XAC Připojení k Linksys Smart Wi-Fi

Služba Linksys Smart Wi-Fi umožňuje nakonfigurovat router z libovolného

počítače, který je připojený kinternetu.

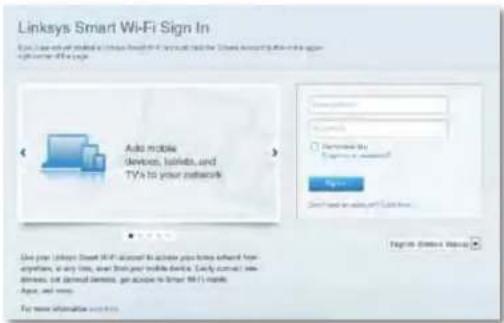

Otevření Linksys Smart Wi-Fi:

Klepněte na ikonu Linksys Smart Wi-Fina ploše.

Otevřete webový prohlížeč apřejděte na www.linksyssmartwifi.com.

Zadejte e-mailovou adresu aheslo, které jste nastavili dříve, aklepněte

na možnostLogin (Přihlásit).

Jak změnit nastavení routeru

Služba Linksys Smart Wi-Fi umožňuje měnit konfiguraci routeru a nastavit

speciální funkce, jako jsou rodičovská kontrola apřístup hosta.

Další nápovědu ke kterékoli znabídek najdete po klepnutí na

možnost Nápověda vhorní části obrazovky.

Změna nastavení routeru:

Spusťte službu Linksys Smart Wi-Fi apřihlaste se kúčtu.

Vnabídce nalevo klepněte na některou ztěchto možností:

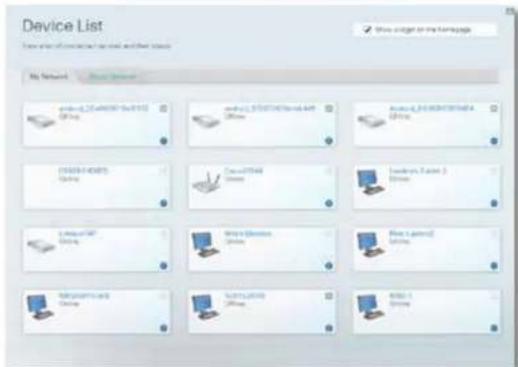

• Device List (Seznam zařízení) umožňuje zobrazovat a spravovat

veškerá síťová zařízení připojená k routeru. Můžete sledovat zařízení

ve vaší hlavní síti i v síti pro hosty, odpojit zařízení nebo zobrazit

informace okonkrétním zařízení.6

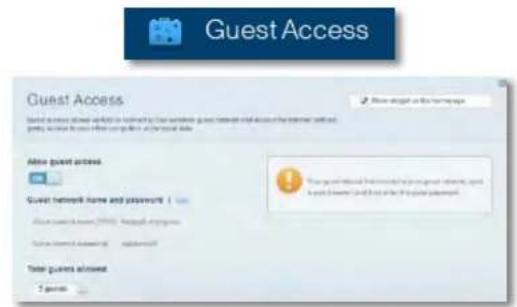

• Guest Access (Přístup pro hosta) umožňuje konfigurovat síť tak, aby

hosté mohli přistupovat k internetu, ale ne ke všem síťovým zdrojům.

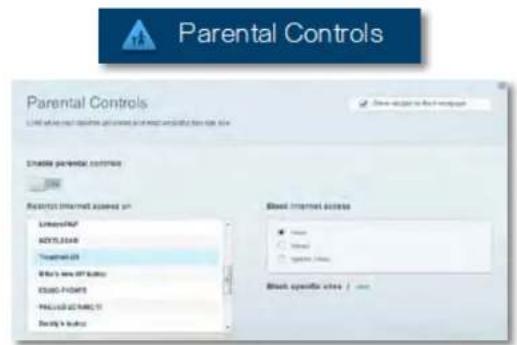

• Parental Controls (Rodičovská kontrola) umožňuje zablokovat

některé webové stránky aomezit dobu přístupu na internet.

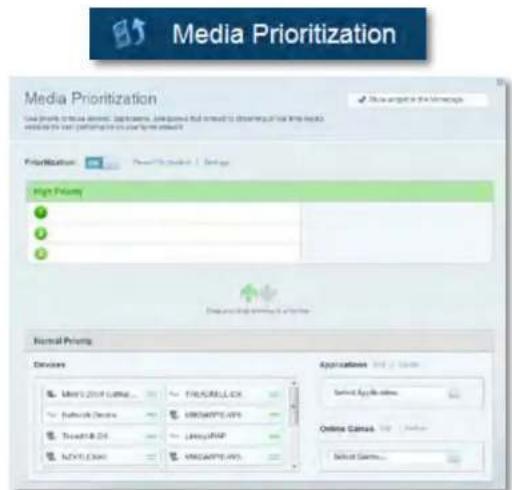

• media Prioritization (Priorita médií) umožňuje nastavit, která zařízení

a aplikace mají nejvyšší prioritu pro váš síťový provoz.

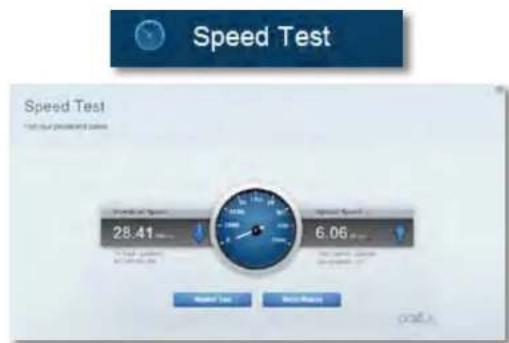

• Speed Test (Test rychlosti) umožňuje otestovat rychlost internetového

připojení vaší sítě.7

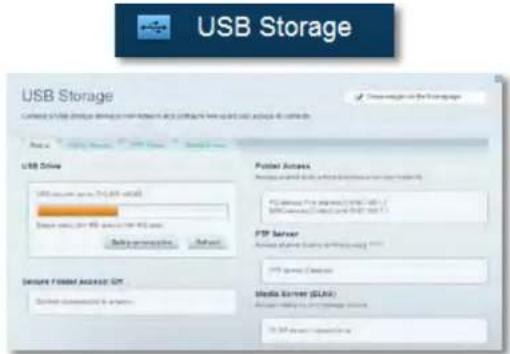

• USB Storage (Úložiště USB) umožňuje přistupovat k připojeným

jednotkám USB a nastavovat sdílení souborů, mediální servery a

přístup FTP. (K dispozici pouze u routerů s porty USB.)

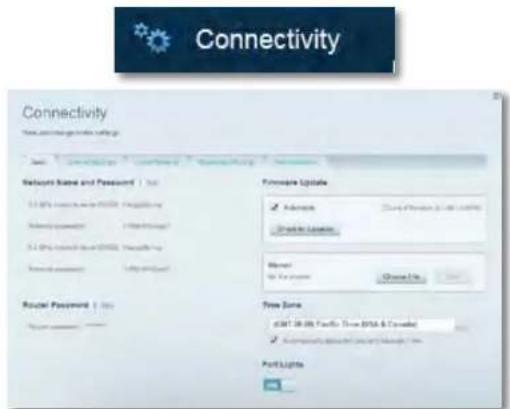

• Connectivity (Připojení) umožňuje konfigurovat základní a rozšířená

• Troubleshooting (Odstraňování potíží) umožňuje diagnostikovat

problémy s routerem akontrolovat stav sítě.

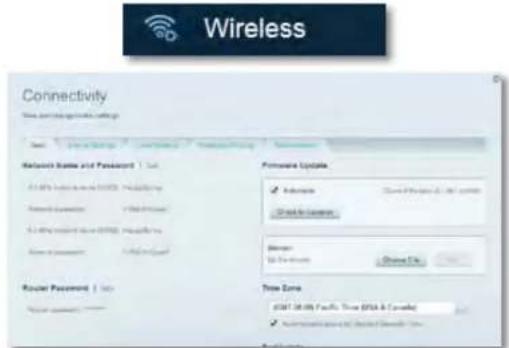

• Wireless (Bezdrátová síť) umožňuje konfigurovat bezdrátovou síť

routeru. Můžete změnit režim zabezpečení, filtrování adres MAC

apřipojit zařízení pomocí Wi-Fi Protected Setup.8

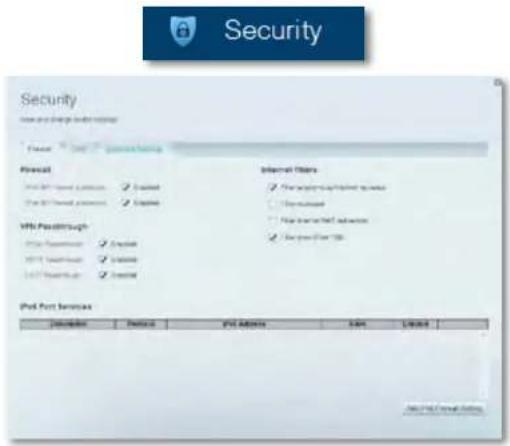

• Security (Zabezpečení) Umožňuje konfigurovat zabezpečení

bezdrátové sítě routeru. Můžete nainstalovat firewall, nastavit VPN

avytvářet vlastní nastavení pro aplikace ahry.9

Odstraňování problémů

Tato kapitola vám pomůže vyřešit běžné problémy s nastavením a připojit se

k internetu. Další nápovědu najdete v naší oceňované zákaznické podpoře na

adrese linksys.com/support.

Váš router nebyl úspěšně nainstalován

Pokud Linksys Smart Wi-Fi nedokončí instalaci, můžete zkusit

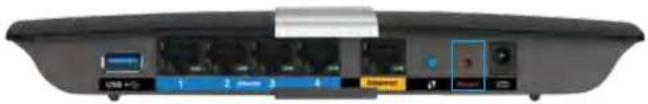

• Stiskněte a podržte tlačítko Reset na routeru kancelářskou sponkou

nebo špendlíkem (přibližně 10 sekund), dokud se nerozbliká indikátor,

potom router nainstalujte znovu.

• Dočasně deaktivujte bránu firewall počítače (nápovědu najdete v

pokynech bezpečnostního softwaru) a nainstalujte router znovu.

• Pokud máte jiný počítač, použijte jej a nainstalujte router znovu.

Aktualizace Service Pack pro systém

WindowsXP Linksys Smart Wi-Fi v počítačích se systémem Windows XP vyžaduje aktualizaci

Service Pack 3. Pokud je nainstalovaná aktualizace Service Pack starší než verze

3, musíte stáhnout a nainstalovat aktualizaci Service Pack 3.

TIP Pokud se chcete dočasně připojit k internetu a stáhnout

požadovanou aktualizaci Service Pack, můžete použít přibalený

ethernetový kabel a připojit počítač přímo k modemu.

Instalace aktualizace Service Pack 3:

Postupujte podle pokynů na webových stránkách nebo se obraťte na

společnost Microsoft, pokud potřebujete další pomoc.

Po stažení a instalaci aktualizace Service Pack 3 nainstalujte router znovu.

Odstraňování problémů10

Odstraňování problémů

Linksys řada XAC Zpráva „Internetový kabel není připojen“

Pokud se při nastavování routeru zobrazí zpráva „Internetový kabel není

připojen“, postupujte podle těchto pokynů.

Zkuste problém vyřešit následujícím způsobem:

Zkontrolujte, že je ethernetový kabel modemu s napájením APM103

ADSL2+ pevně připojený ke žlutému internetovému portu na zadní

Zkontrolujte, že je modem s napájením APM103 ADSL2+ připojený do

elektrické zásuvky a k telefonní lince DSL.

Nainstalujte router znovu.

Zpráva „Nelze přistupovat k routeru“

Pokud nemůžete přistupovat k routeru, protože váš počítač není připojený k

síti, postupujte podle těchto pokynů.

Chcete-li přistupovat k routeru, musíte být připojeni k vlastní síti. Pokud jste

připojeni bezdrátově, možná jste se omylem připojili k jiné bezdrátové síti.

Postup řešení problému na počítačích se systémem Windows:

Na ploše Windows klepněte pravým tlačítkem na ikonu bezdrátové

sítě na hlavním panelu. Ikona se může lišit v závislosti na verzi systému

Klepněte na Zobrazit dostupné bezdrátové sítě. Zobrazí se seznam

Klepněte na název své sítě a na Připojit. V příkladu níže byl počítač

připojen k jiné bezdrátové síti s názvem JimsRouter. Zobrazí se vybraný

název sítě Linksys E-Series, v tomto příkladu BronzeEagle.

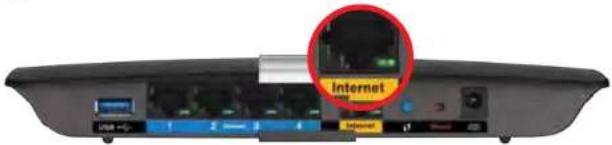

Zadní pohled na router

Ethernetový kabel modemu s

napájením APM103 ADSL2+11

Odstraňování problémů

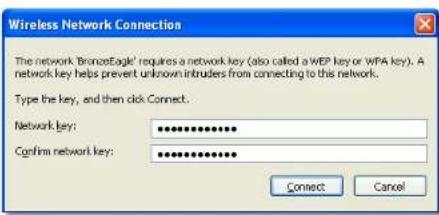

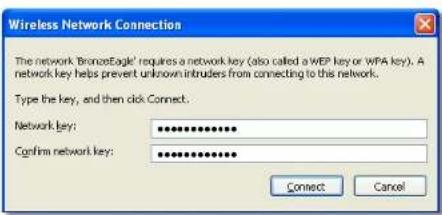

Pokud budete vyzváni zadat síťový klíč, zadejte do polí heslo

(bezpečnostní klíč) a klepněte na Connect (Připojit).

Váš počítač se připojí k síti a měli byste být schopni přistupovat k routeru.

Postup řešení problému na počítačích se systémem Mac:

V panelu nabídek nahoře na obrazovce klikněte na ikonu Wi-Fi . Zobrazí

se seznam bezdrátových sítí. Linksys Smart Wi-Fi vaší síti automaticky

V příkladu níže byl počítač připojen k jiné bezdrátové síti s názvem

JimsRouter. Zobrazí se vybraný název sítě Linksys řady E, v tomto příkladu

Klepněte na název bezdrátové sítě vašeho routeru Linksys řady E (v

příkladu BronzeEagle).

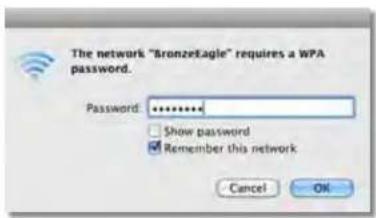

Zadejte heslo bezdrátové sítě (bezpečnostní klíč) do pole Password

(Heslo) a klepněte na OK.12

Název modelu Linksys XAC1200

Popis Router s modemem Linksys Smart Wi-Fi AC

Číslo modelu XAC1200

Rychlost přepínaných portů 10/100/1000 Mb/s (gigabitový ethernet)

Radiofrekvence 2,4 a5GHz

Tlačítka Reset, Wi-Fi Protected Setup,

Napájení (pouze modelu EU)

Indikátory Horní panel: Napájení

Zadní panel: Internet, ethernet (1-4)

Funkce zabezpečení WEP, WPA, WPA2, RADIUS

Úroveň zabezpečení Až 128bitové šifrování

G.992.3 (ADSL2), G.992.5 (ADSL2+) pro

dodatek A, B, M, L Podpora prohlížeče Internet Explorer 8 nebo novější, Firefox 4 nebo

novější, Google Chrome 10 nebo novější a

Safari 4 nebo novější

Hmotnost 501 g (17,67unce)

Napájení 12V, 2A Certikace CE, Wi-Fi a/b/g/n/návrh ac, Windows 7,

Windows 8, DLNA Provozní teplota 0 až 40 °C (32 až 104 °F)

Skladovací teplota -20 až 60 °C (-4 až 140 °F)

Provozní vlhkost 10 až 80% relativní vlhkost,

Skladovací vlhkost 5 až 90% bez kondenzace

POZNÁMKY Regulační, záruční a bezpečnostní informace najdete na

disku CD, který byl dodán s routerem, nebo navštivte stránku

Linksys.com/support.

Specifikace podléhají změně bez oznámení.

Maximální výkon je odvozen od specifikací standardu IEEE 802.11.

Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové

sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na

mnoha faktorech, podmínkách a proměnných, včetně vzdálenosti

od přístupového bodu, intenzity síťového provozu, stavebních

materiálů a konstrukcí, použitého operačního systému, kombinace

používaných bezdrátových produktů, rušení atd.

SpecifikaceNa stránce linksys.com/support získáte naši oceňovanou

BELKIN, LINKSYS a řada názvů produktů, značek a log jsou ochranné

známky skupiny společností Belkin. Zmíněné ochranné známky

třetích stran jsou vlastnictvím příslušných vlastníků. © 2014 Belkin

International, Inc. a její dceřiné společnosti. Všechna práva vyhrazena.

LNKPG-00054 Rev. A00XAC1200

Zmena nastavení smerovača 5

Neúspešné nastavenie smerovača. . . . . . . . . . . . . . . . . . . .9

Hlásenie Internetový kábel nie je pripojený . . . . . . . . . . . . . . . 10

sieťové káble) prepojte tieto modré gigabitové rozhrania (10/100/1000)

• Hlavný vypínač—Stlačením | (zapnuté) zapnite smerovač. (Len modely

Zapojte internetový kábel z modemu do žltého rozhrania Internet na

Pri vytváraní konta služby Linksys Smart Wi-Fi vám zašleme

Zmena nastavení smerovača

Zmena nastavení smerovača:

služieb zákazníkom na linksys.com/support.

• Dočasne deaktivujte bránu firewall počítača (viac informácií nájdete

Hlásenie Internetový kábel nie je pripojený

Číslo modelu XAC1200
