NÁVOD K OBSLUZE EA4500 LINKSYS

Kde získat další pomoc . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Jak nastavit směrovač . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Jak ručně nastavit směrovač . . . . . . . . . . . . . . . . . . . . . . . 3 Pokročilé nastavení Jak spustit nástroj v prohlížeči . . . . . . . . . . . . . . . . . . . . . . 4 Setup (Nastavení) > Basic Setup (Základní nastavení) . . . . . . . 5 Language (Jazyk) Internet Setup (Nastavení internetu)

Wireless (Bezdrátové připojení) > Wireless Settings (Bezdrátová nastavení) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Wireless Settings (Bezdrátová nastavení) Osobní volby Kancelářské volby Nastavení voleb

Odstraňování potíží Nastavení směrovače řady EA Spouštění softwaru Cisco Connect Použití softwaru Cisco Connect ke správě vašeho směrovače Wireless (Bezdrátové připojení) > Wireless Security (Bezdrátové zabezpečení) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

• Jak spustit software Cisco Connect po instalaci p. 10
• Váš směrovač nebyl úspěšně nainstalován p. 11
• Zpráva „Get Windows XP Service Pack 3“ (Je požadován systém Windows XP s aktualizací Service Pack 3) 11 Zpráva „Your Internet cable is not plugged in“ (Internetový kabel není připojen) p. 12
• Zpráva „Cannot access your router“ (Nelze získat přístup k vašemu směrovači) p. 13
• Zpráva „Device not found“ (Zařízení nebylo nalezeno) p. 14
• Technické údaje Linksys EA2700 p. 16
• Linksys EA3500 p. 17
• Linksys EA4500 p. 18

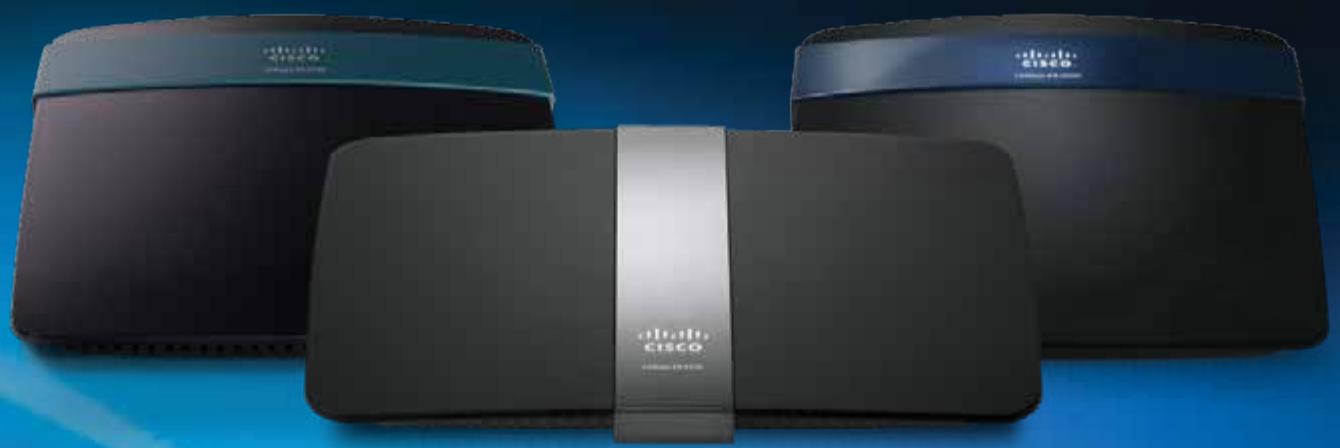

Linksys řady EA Přehled výrobku Přehled výrobku

Kontrolka napájení – Zůstává stále svítit během připojení napájení a po úspěšném připojení funkce Wi-Fi Protected Setup. Pomalu bliká během spouštění, aktualizací softwaru a během připojení k funkci Wi‑Fi Protected Setup. Rychle bliká, pokud existuje chyba s funkcí Wi‑Fi Protected Setup.

Napájení – K tomuto portu připojte síťový adaptér, který je součástí dodávky. EA2700/EA3500 Výstraha Používejte pouze adaptér, který byl dodán se směrovačem.

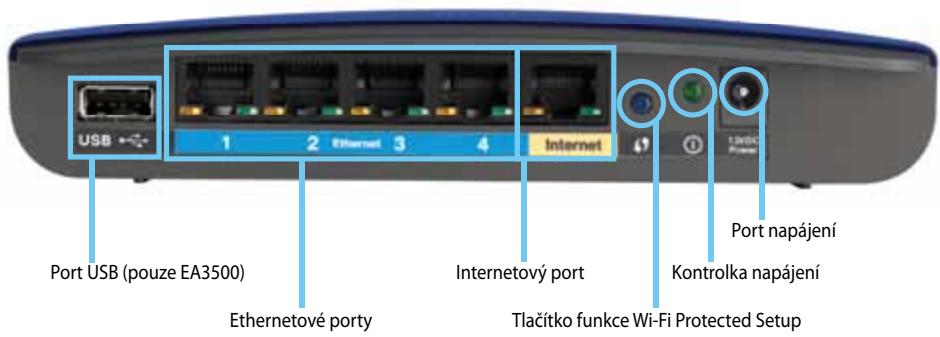

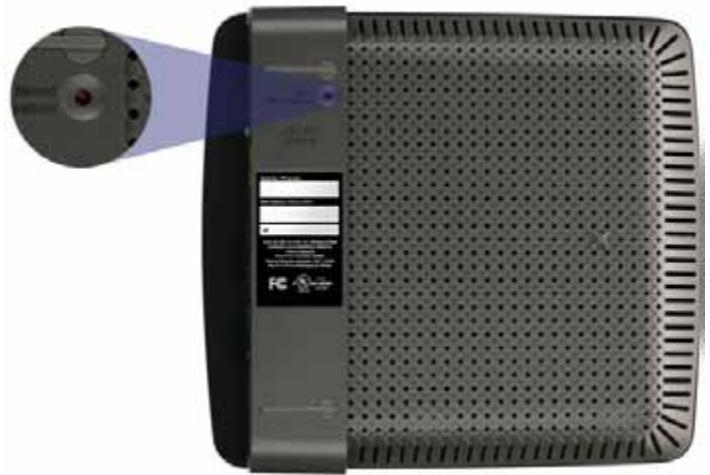

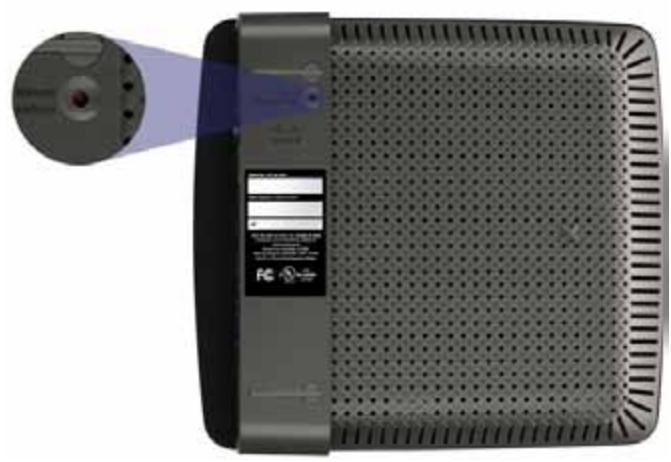

Pohled zezadu Tlačítko napájení – Stiskněte | (zapnuto) pro připojení ke směrovači. Pohled zespodu

Port napájení Port USB (pouze EA3500) Internetový port Ethernetové porty Kontrolka napájení Tlačítko funkce Wi-Fi Protected Setup Vzhled vašeho směrovače se může lišit

Port USB (pouze EA3500) – Chcete-li snadno sdílet úložiště na disku s ostatními uživateli v síti nebo na internetu, připojte k tomuto portu jednotku USB.

Ethernetové porty – Připojte ethernetové kabely (také nazývané síťové kabely) k těmto portům Gigabit (10/100/1000) s modrou barvou a k dalším ethernetovým síťovým zařízením připojovaným kabelem.

Internetový port – Připojte ethernetový kabel (také nazývaný síťový nebo internetový kabel) k tomuto portu se žlutou barvou a k vašemu modemu. Vzhled vašeho směrovače se může lišit

Tlačítko Reset – Podržte toto tlačítko stisknuté po dobu 5–15 sekund (dokud současně blikají kontrolky portů), abyste směrovač znovu nastavili na jeho výchozí tovární nastavení. Výchozí nastavení můžete obnovit také pomocí nástroje v prohlížeči. Tlačítko funkce Wi-Fi Protected Setup™ – Toto tlačítko stiskněte, pokud chcete snadno konfigurovat bezdrátové zabezpečení na síťových zařízeních se zpřístupněnou funkcí Wi-Fi Protected Setup. Více informací najdete na stránkách „Zabezpečení bezdrátového připojení“ na straně 8.

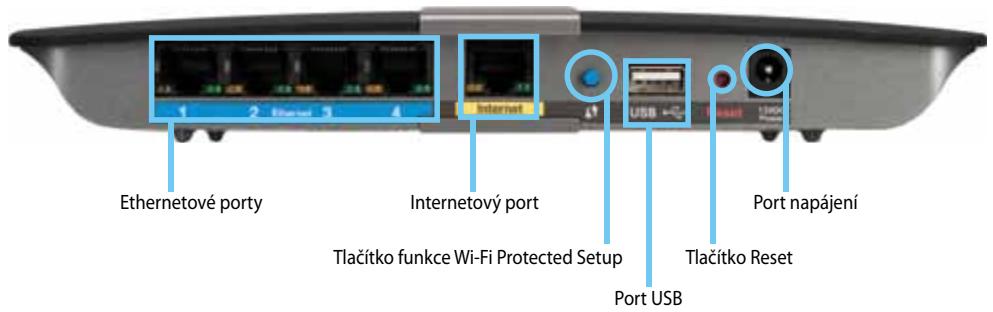

Linksys řady EA Přehled výrobku EA4500 Pohled zezadu

Ethernetové porty Internetový port Port napájení Tlačítko funkce Wi-Fi Protected Setup Tlačítko Reset Port USB

Ethernetové porty – Připojte ethernetové kabely (také nazývané síťové kabely) k těmto portům Gigabit (10/100/1000) s modrou barvou a k dalším ethernetovým síťovým zařízením připojovaným kabelem.

Internetový port – Připojte ethernetový kabel (také nazývaný síťový nebo internetový kabel) k tomuto portu se žlutou barvou a k vašemu modemu.

Tlačítko funkce Wi-Fi Protected Setup™ – Toto tlačítko stiskněte, pokud chcete snadno konfigurovat bezdrátové zabezpečení na síťových zařízeních se zpřístupněnou funkcí Wi-Fi Protected Setup. Více informací najdete na stránkách „Zabezpečení bezdrátového připojení“ na straně 8.

Port USB – Chcete-li snadno sdílet úložiště na disku s ostatními uživateli v síti nebo na internetu, připojte k tomuto portu jednotku USB.

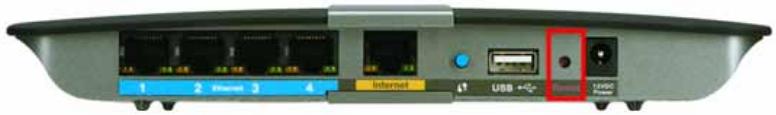

Tlačítko Reset – Podržte toto tlačítko stisknuté po dobu 5–15 sekund (dokud současně blikají kontrolky portů), abyste směrovač znovu nastavili na jeho výchozí tovární nastavení. Výchozí nastavení můžete obnovit také pomocí nástroje v prohlížeči.

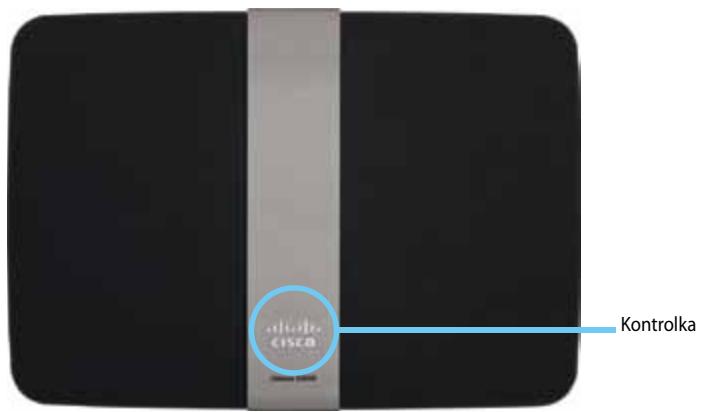

Napájení – K tomuto portu připojte síťový adaptér, který je součástí dodávky. Kontrolka

Kontrolka – Zůstává stále svítit během připojení napájení a po úspěšném připojení funkce Wi-Fi Protected Setup. Pomalu bliká během spouštění, aktualizací softwaru a během připojení k funkci Wi‑Fi Protected Setup. Rychle bliká, pokud existuje chyba s funkcí Wi‑Fi Protected Setup. Výstraha Používejte pouze adaptér, který byl dodán se směrovačem.

Tlačítko napájení – Stiskněte | (zapnuto) pro připojení ke směrovači.

Linksys řady EA Nastavení směrovače řady EA Nastavení směrovače řady EA Kde získat další pomoc Kromě této uživatelské příručky můžete získat pomoc na následujících místech: Chcete-li spustit software Cisco Connect poprvé:

1. Vložte disk CD do jednotky CD nebo DVD.

2. Klepněte na možnost Set up your Linksys Router (Nainstalovat směrovač

Linksys.com/support (dokumentace, stahování, často kladené dotazy, technická podpora, živý chat, fóra)

Nápověda pro software Cisco Connect (spusťte software Cisco Connect, potom klepněte na tlačítko Learn More (Další informace))

• V systému Windows klepněte na tlačítko Start, Computer (Počítač) a Kontextová nápověda nástroje v prohlížeči (otevřete nástroj a klepněte na možnost Help (Nápověda) ve sloupci na pravé straně.)

• V systému Mac poklepejte na ikonu CD na ploše a poklepejte na ikonu

Pokud se tato obrazovka nezobrazí: poklepejte na mechaniku CD a na ikonu Setup (Nastavení). Setup (Nastavení).

3. K dokončení instalace směrovače postupujte podle pokynů na obrazovce.

Jak nastavit směrovač Nejjednodušším a nejrychlejším způsobem k nastavení vašeho směrovače je spustit instalační software Cisco Connect. Použití softwaru Cisco Connect ke správě vašeho směrovače Spouštění softwaru Cisco Connect Po instalaci směrovače a softwaru Cisco Connect můžete software Cisco Connect používat pro snadnou správu mnoha nastavení vašeho směrovače, jako jsou například: Když spustíte instalační CD, software Cisco Connect (instalační software vašeho směrovače) se automaticky nainstaluje na váš počítač. Pak můžete používat software Cisco Connect ke snadné správě vašeho směrovače. Poznámka: Pokud ztratíte instalační CD, můžete si stáhnout software z webové stránky Linksys.com/support.

Připojení zařízení k vaší síti

Testování rychlosti připojení k internetu

Nastavení přístupu hosta

Změna názvu a hesla směrovače Jak ručně nastavit směrovač Po instalaci směrovače pomocí instalačního softwaru (dodávaný na disku CD) bude směrovač připraven k používání. Pokud byste chtěli změnit jeho pokročilá nastavení nebo pokud software nefunguje, použijte nástroj v prohlížeči. Přístup k nástroji získáte prostřednictvím webového prohlížeče na počítači připojeném ke směrovači. Více informací o používání nástroje naleznete na webové stránce „Jak spustit nástroj v prohlížeči“ na straně 4.

Linksys řady EA Pokročilé nastavení Pokročilé nastavení Jak spustit nástroj v prohlížeči Chcete-li získat přístup k některým pokročilým nastavením, musíte spustit nástroj v prohlížeči. Spuštění nástroje v prohlížeči:

1. Spusťte software Cisco Connect, v nabídce Router settings (Nastavení

směrovače) klepněte na položku Change (Změnit), pak klepněte na možnost Advanced settings (Pokročilá nastavení) a pak na tlačítko OK. – nebo –

2. Zadejte uživatelské jméno a heslo a klepněte na tlačítko OK. Otevře se hlavní

nabídka nástroje. Tipy Pokud nastavíte váš směrovač bez použití aplikace Cisco Connect, výchozí uživatelské jméno i heslo pro váš směrovač budou admin. Pokud jste pro instalaci vašeho směrovače použili software Cisco Connect, zjistíte po spuštění softwaru Cisco Connect uživatelské jméno a heslo směrovače klepnutím na tlačítko Router settings (Nastavení směrovače). Otevřete webový prohlížeč na počítači připojeném k síti, poté přejděte na adresu 192.168.1.1. Směrovač vás vyzve k zadání uživatelského jména a hesla.

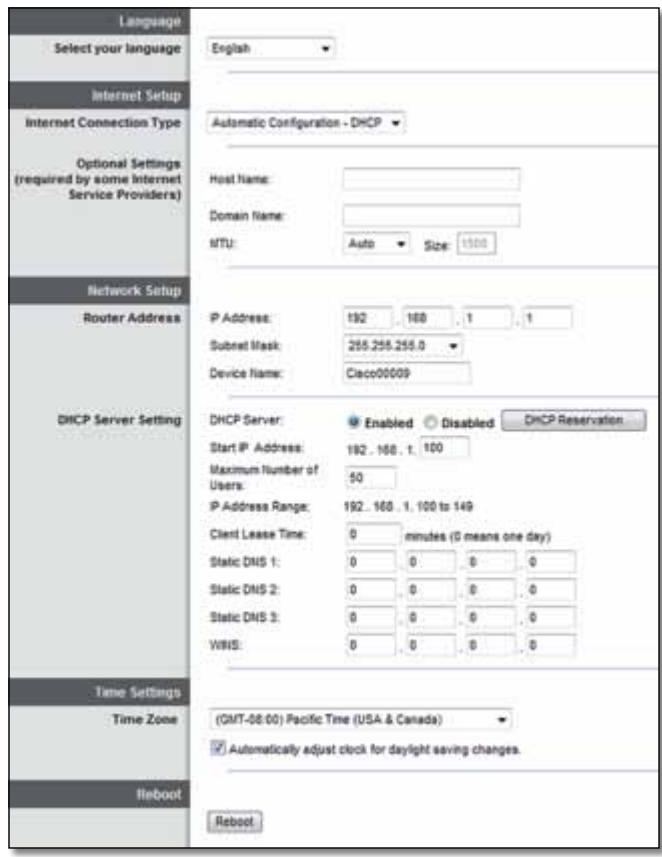

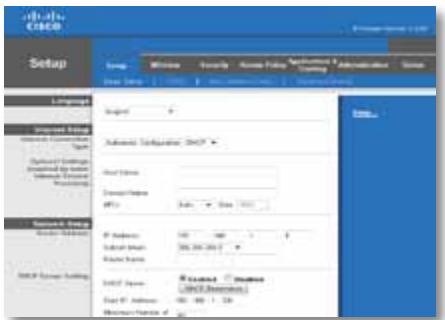

Linksys řady EA Setup (Nastavení) > Basic Setup (Základní nastavení) První obrazovka, která se zobrazí, je Basic Setup (Základní nastavení). Ta umožňuje změnit obecná nastavení směrovače. Pokročilé nastavení Language (Jazyk) Select your language (Zvolte jazyk) Pokud chcete použít jiný jazyk, zvolte jej z rozevírací nabídky. Jazyk nástroje pro nastavení směrovače v prohlížeči se změní pět sekund po výběru jiného jazyka. Internet Setup (Nastavení internetu) V části Internet Setup (Nastavení internetu) se konfiguruje směrovač podle připojení k internetu. Většinu těchto informací získáte od svého poskytovatele internetových služeb (ISP). Internet Connection Type (Typ připojení k internetu) Z rozevírací nabídky zvolte typ připojení k internetu, které vám poskytuje váš poskytovatel internetu. K dispozici jsou tyto typy:

Bridge Mode Automatic Configuration – DHCP (Automatická konfigurace – DHCP) Výchozí typ připojení k internetu je Automatic Configuration – DHCP (Automatická konfigurace – DHCP) (Dynamic Host Configuration Protocol). Výchozí nastavení ponechte pouze v případě, že váš poskytovatel internetu podporuje DHCP nebo pokud se připojujete pomocí dynamické adresy IP. (Tato volba obvykle platí pro kabelová připojení.) Static IP (Statická adresa IP) Pokud pro připojení k internetu musíte používat pevnou adresu IP, zvolte možnost Static IP (Statická adresa IP). PPPoE Pokud máte připojení DSL, zkontrolujte, zda váš poskytovatel internetu používá protokol Point-to-Point Protocol over Ethernet (PPPoE). Pokud ano, zvolte možnost PPPoE.

Linksys řady EA PPTP Point-to-Point Tunneling Protocol (PPTP) je služba, která se obecně používá při připojení v Evropě. Pokud vaše připojení PPTP podporuje protokol DHCP nebo dynamickou adresu IP, pak zvolte možnost Obtain an IP Address Automatically (Automaticky získat adresu IP). Pokud pro připojení k internetu musíte používat statickou adresu IP, pak zvolte možnost Specify an IP Address (Zadat adresu IP) a nastavte níže uvedené volby. Pokročilé nastavení Wireless (Bezdrátové připojení) > Wireless Settings (Bezdrátová nastavení) Na této obrazovce se nastavují nastavení bezdrátové sítě. Poznámka Po nastavení bezdrátových sítí nastavte bezdrátové zabezpečení. L2TP Layer 2 Tunneling Protocol (L2TP) je služba, která se obecně používá při připojení v Izraeli. Wireless Settings (Bezdrátová nastavení) Connect on Demand (Připojení na požadavek) nebo Keep Alive (Udržovat spojení) Volby Connect on Demand (Připojení na požadavek) a Keep Alive (Udržovat spojení) vám umožňují zvolit, zda se má směrovač připojit k internetu pouze podle potřeby (vhodné, pokud váš poskytovatel internetu účtuje za dobu připojení), nebo zda má být směrovač připojen stále. Zvolte příslušnou volbu. Network Mode (Režim sítě) Zvolte bezdrátové standardy, které bude vaše síť podporovat.

Mixed (Smíšená) Pokud máte v síti zařízení se standardy Wireless-N (2,4 GHz), Wireless-G a Wireless-B, ponechte výchozí nastavení Mixed (Smíšená).

Wireless-G Only (Pouze Wireless-G) Pokud máte pouze zařízení se standardem Wireless-G, zvolte možnost Wireless-G Only (Pouze Wireless-G).

Wireless-N Only (Pouze Wireless-N) Pokud máte pouze zařízení se standardem Wireless-N (2,4 GHz), zvolte možnost Wireless-N Only (Pouze Wireless-N).

Disabled (Vypnuto) Pokud ve své síti nemáte žádná zařízení se standardem Wireless-B, Wireless-G ani Wireless-N (2,4 GHz), zvolte možnost Disabled (Vypnuto).

Linksys řady EA Pokročilé nastavení Poznámka Pokud používáte dvoupásmový směrovač, můžete pro pásmo 5 GHz zvolit možnost Mixed (Smíšená), Wireless-A Only (Pouze Wireless-A), Wireless-N Only (Pouze Wireless-N) nebo Disabled (Vypnuto). Pokud si nejste jistí, který režim použít, ponechte výchozí možnost Mixed (Smíšená). Network Name (SSID) (Název sítě (SSID)) SSID (Service Set Identifier) je název sítě sdílený všemi zařízeními v bezdrátové síti. Rozlišují se v něm velká a malá písmena a nesmí být delší než 32 klávesnicových znaků. Výchozí název je Cisco doplněný posledními 5 číslicemi sériového čísla směrovače, které se nachází na spodní straně směrovače. Pokud jste pro instalaci použili instalační software, je výchozí název sítě změněn na snadno zapamatovatelný název. Poznámka Pokud obnovíte výchozí tovární nastavení směrovače (stisknutím tlačítka Reset nebo na obrazovce Administration (Správa) > Factory Defaults (Výchozí tovární nastavení)), vrátí se název sítě na výchozí hodnotu. Změňte název sítě zpět na její původní název nebo budete muset znovu připojit všechna zařízení ve vaší bezdrátové síti k síti s novým názvem. Channel Width (Šířka kanálu) Pokud chcete dosáhnout nejlepšího výkonu v síti využívající zařízení Wireless-B, Wireless-G a Wireless-N (2,4 GHz), zvolte možnost Auto (20 MHz or 40 MHz) (Automaticky (20 MHz nebo 40 MHz)). Pokud chcete nastavit šířku kanálu 20 MHz, ponechte nastavení 20 MHz only (Pouze 20 MHz). Channel (Kanál) Zvolte kanál z rozevírací nabídky pro síť Wireless-B, Wireless-G a Wireless-N (2,4 GHz). Pokud si nejste jistí, který kanál zvolit, ponechte výchozí možnost Auto (Automaticky). SSID Broadcast (Vysílání SSID) Když bezdrátoví klienti hledají v okolí bezdrátové sítě, ke kterým se mohou připojit, detekují název SSID vysílaný směrovačem. Pokud chcete vysílat SSID směrovače, ponechte výchozí nastavení Enabled (Povoleno). Pokud SSID směrovače vysílat nechcete, pak zvolte možnost Disabled (Zakázáno).

Linksys řady EA Zabezpečení bezdrátového připojení Zabezpečení bezdrátového připojení Wireless (Bezdrátové připojení) > Wireless Security (Bezdrátové zabezpečení) Nastavení bezdrátového zabezpečení slouží ke konfiguraci zabezpečení vašich bezdrátových sítí. Směrovač podporuje následující volby bezdrátového zabezpečení: WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, a WEP. (WPA je zkratka pro Wi-Fi Protected Access – Chráněný přístup k Wi-Fi. WEP je zkratka pro Wireless Equivalent Privacy – Soukromí ekvivalentní drátovým sítím.) Osobní volby Volba zabezpečení Síla WPA2 Personal Nejsilnější WPA2/WPA Mixed Mode WPA2: Nejsilnější WPA: Silné WPA Personal Silné WEP Základní Kancelářské volby Kancelářské volby jsou dostupné pro sítě, které pro ověřování využívají server RADIUS. Kancelářské volby jsou silnější než osobní volby, protože protokoly WPA2 nebo WPA poskytují šifrování, zatímco protokol RADIUS poskytuje ověřování. Volba zabezpečení Síla WPA2 Enterprise Nejsilnější WPA2/WPA Enterprise Mixed Mode WPA2: Nejsilnější WPA: Silné WPA Enterprise Silné RADIUS Základní Nastavení voleb WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal Poznámky Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA2/WPA Mixed Mode, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA2/WPA a stejné přístupové heslo. Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA2 Personal, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA2 Personal a stejné přístupové heslo. Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA Personal, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA Personal a stejné přístupové heslo. Passphrase (Přístupové heslo) Zadejte přístupové heslo v délce 8–63 znaků. Výchozí nastavení je password. Pokud k instalaci použijete instalační software, bude výchozí heslo změněno na jedinečné přístupové heslo, které můžete zjistit spuštěním softwaru Cisco Connect a klepnutím na tlačítko Router Settings (Nastavení směrovače).

Linksys řady EA Zabezpečení bezdrátového připojení WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise Tyto volby využívají zabezpečení koordinované se serverem RADIUS. (Měly by se používat pouze v případě, že je ke směrovači připojen server RADIUS.) Poznámky Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA2/WPA Enterprise Mixed Mode, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA2/WPA Enterprise a stejný sdílený klíč. Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA2 Enterprise, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA2 Enterprise a stejný sdílený klíč. Pokud jako režim zabezpečení zvolíte zabezpečení typu WPA Enterprise, každé zařízení ve vaší síti MUSÍ používat zabezpečení WPA Enterprise a stejný sdílený klíč. RADIUS Server (Server RADIUS) Zadejte adresu IP serveru RADIUS. RADIUS Port (Port RADIUS) Zadejte číslo portu serveru RADIUS. Výchozí nastavení je 1812. Shared Key (Sdílený klíč) Zadejte klíč sdílený směrovačem a serverem. Disabled (Vypnuto) Pokud se rozhodnete bezdrátové zabezpečení vypnout, při prvním pokusu o přístup na internet budete informováni, že je bezdrátové zabezpečení vypnuté. Budete vám nabídnuta možnost bezdrátové zabezpečení zapnout nebo potvrdit, že jste si vědomi rizik, ale přesto si přejete pokračovat bez bezdrátového zabezpečení.

Linksys řady EE Odstraňování potíží Odstraňování potíží Tato kapitola vám může pomoci vyřešit běžné problémy při instalaci a připojení k internetu. Disk CD vašeho směrovače obsahuje Cisco Connect, software pro instalaci směrovače, který usnadňuje připojení síťových zařízení, změnu nastavení směrovače, řídí přístup hosta, umožňuje rodičovskou kontrolu a připojení k internetu. Během instalace je na na váš počítač nainstalován také software Cisco Connect. Pokud software Cisco Connect nemůže dokončit instalaci, tato kapitola vám pomůže při nalezení řešení. Jak spustit software Cisco Connect po instalaci Když spustíte instalační CD, software Cisco Connect se automaticky nainstaluje na váš počítač. Pak můžete používat software Cisco Connect ke snadné správě vaší sítě. Chcete-li spustit software Cisco Connect na počítači se systémem Windows:

1. Klepněte na tlačítko Start, Všechny programy, potom klepněte na tlačítko

Cisco Connect. Otevře se hlavní nabídka softwaru Cisco Connect. Chcete-li spustit software Cisco Connect na počítači se systémem Mac OS X:

1. Otevřete Finder (Vyhledávač) a klepněte na možnost Applications

(Aplikace) v levém panelu. Další pomoc můžete získat od naší cenami ověnčené zákaznické podpory na adrese linksys.com/support.

2. Poklepejte na ikonu Cisco Connect.

Otevře se hlavní nabídka softwaru Cisco Connect.

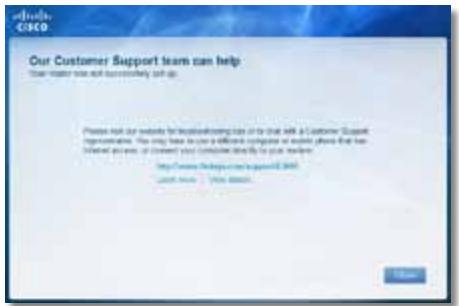

Linksys řady EE Odstraňování potíží Váš směrovač nebyl úspěšně nainstalován

Dočasně vypněte bránu firewall (nápovědu najdete v pokynech pro zabezpečovací software), potom spusťte program Setup (Instalace) na CD směrovače.

Pokud máte k dispozici jiný počítač, použijte tento počítač ke spuštění programu Setup (Instalace) na CD směrovače. Zpráva „Get Windows XP Service Pack 3“ (Je požadován systém Windows XP s aktualizací Service Pack 3) Pokud software Cisco Connect nedokončil instalaci, můžete zkusit následující kroky:

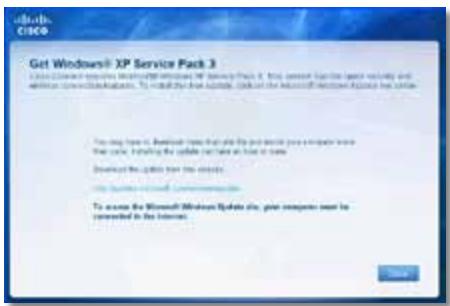

Na počítačích se systémem Windows XP vyžaduje software Cisco Connect aktualizaci Service Pack 3, aby mohl správně fungovat. Pokud během prvního nastavení vašeho směrovače obdržíte zprávu „Je požadován systém Windows XP s aktualizací Service Pack 3“, postupujte podle následujících kroků pro odstraňování potíží. Pomocí sponky na papír nebo špendlíku podržte 5–15 sekund stisknuté tlačítko Reset na vašem směrovači, potom znovu spusťte program Setup (Instalace) na CD směrovače. Pokud je aktuálně nainstalovaná aktualizace Service Pack starší než verze 3, musíte si stáhnout a nainstalovat aktualizaci Service Pack 3. TIP Chcete-li se dočasně připojit k internetu a stáhnout si požadovanou aktualizaci Service Pack, můžete použít dodávaný ethernetový kabel pro přímé připojení vašeho počítače k modemu. Instalace aktualizace Service Pack 3: Vzhled vašeho směrovače se může lišit

1. Klepněte na odkaz v chybové zprávě softwaru Cisco Connect nebo se

připojte k webové stránce Microsoft Update (update.microsoft.com/ windowsupdate).

2. Pokud potřebujete další pomoc, postupujte podle pokynů na webové

stránce nebo se spojte se společností Microsoft.

3. Po stáhnutí a instalaci aktualizace Service Pack 3 spusťte program Setup

(Instalace) na CD vašeho směrovače.

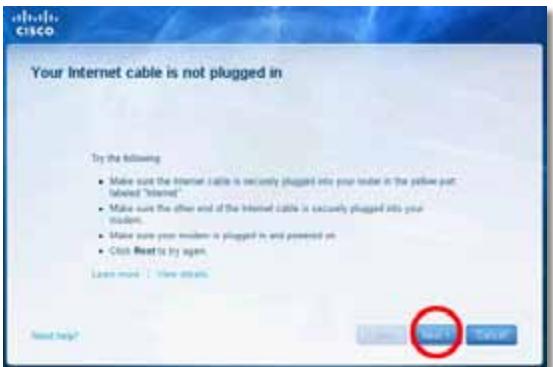

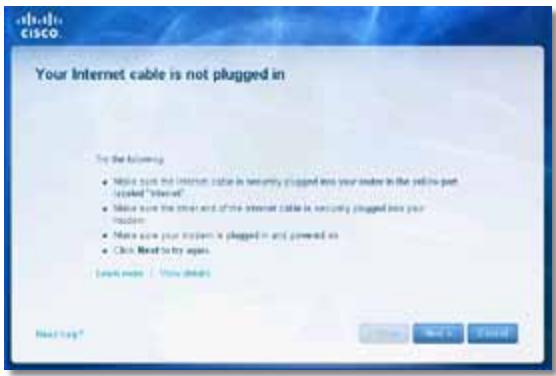

Linksys řady EE Odstraňování potíží Zpráva „Your Internet cable is not plugged in“ (Internetový kabel není připojen) Pokud při pokusu o instalaci vašeho směrovače obdržíte zprávu „Internetový kabel není připojen“, postupujte podle následujících kroků pro odstraňování potíží. Pohled zezadu na kabelový modem Pohled zezadu na modem DSL

2. Zkontrolujte, jestli je modem připojený k napájení a zapnutý. Pokud má

modem vypínač napájení, ujistěte se, že je nastaven do polohy ON nebo l.

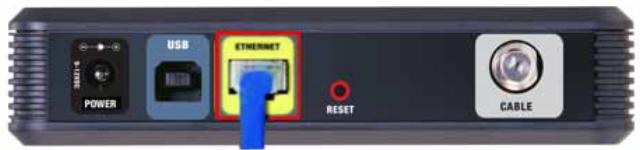

3. Pokud máte kabelové připojení k internetu, ověřte, že je k portu

CABLE kabelového modemu připojen koaxiální kabel dodávaný vaším poskytovatelem internetu. Chcete-li vyřešit problém:

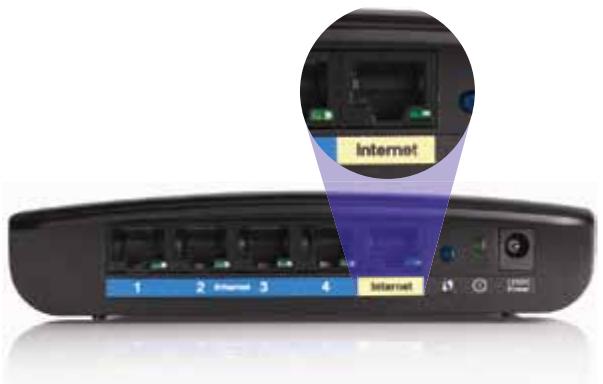

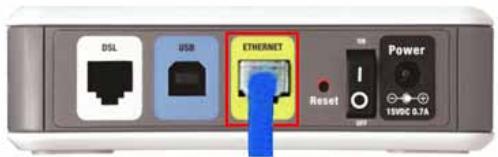

1. Ujistěte se, že je ethernetový nebo internetový kabel (nebo kabel podobný

kabelu dodávanému s vaším směrovačem) bezpečně připojený ke žlutému internetovému portu na zadní straně směrovače a k příslušnému portu na vašem modemu. Tento port na modemu je většinou označen Ethernet, ale může být pojmenován Internet nebo WAN. Nebo, pokud je vaše internetová služba DSL, ujistěte se, že je telefonní linka DSL připojena k portu DSL modemu.

4. Pokud byl váš počítač dříve připojen k modemu pomocí kabelu USB, odpojte

5. Vraťte se do okna softwaru Cisco Connect, klepněte na tlačítko Next (Další) a

zkuste to znovu. Pokud již bylo okno zavřeno, spusťte znovu program Setup (Instalace) na CD směrovače. Pohled zezadu na směrovač

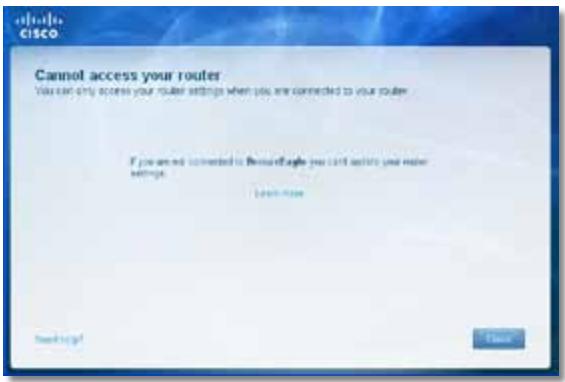

Linksys řady EE Zpráva „Cannot access your router“ (Nelze získat přístup k vašemu směrovači) Odstraňování potíží

3. Klepněte na název vaší vlastní sítě a klepněte na možnost Connect (Připojit).

V následujícím příkladě byl počítač připojen k jiné bezdrátové síti s názvem JimsRouter. V tomto příkladu se zobrazí zvolený název sítě Linksys řady E, BronzeEagle. Pokud nelze získat přístup k směrovači, protože váš počítač není připojený k síti, postupujte podle následujících kroků pro odstraňování potíží. Abyste mohli získat přístup k směrovači, musíte být připojení k vlastní síti. Pokud momentálně máte bezdrátový přístup k internetu, může být problém v tom, že jste se náhodně připojili k jiné bezdrátové síti. Chcete-li vyřešit problém na počítačích se systémem Windows:

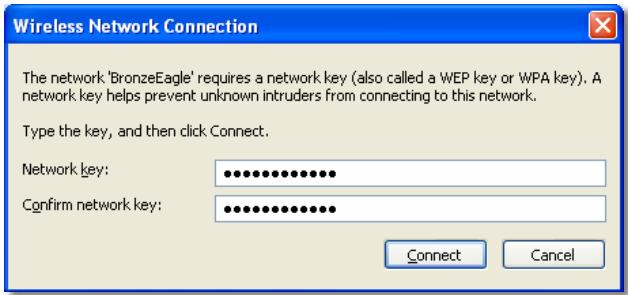

4. Pokud jste vyzváni k zadání síťového klíče, zadejte vaše heslo (bezpečnostní

klíč) do polí Network key (Síťový klíč) a zadejte Confirm network key (Potvrdit síťový klíč), pak klepněte na možnost Connect (Připojit).

1. Na ploše systému Windows klepněte pravým tlačítkem myši na ikonu

bezdrátového připojení na hlavním panelu systému.

2. Klepněte na možnost View Available Wireless Networks (Zobrazit dostupné

bezdrátové sítě). Zobrazí se seznam dostupných bezdrátových sítí. Váš počítač se připojí k síti a nyní byste měli mít přístup ke směrovači.

Linksys řady EE Chcete-li vyřešit problém na počítačích se systémem Mac:

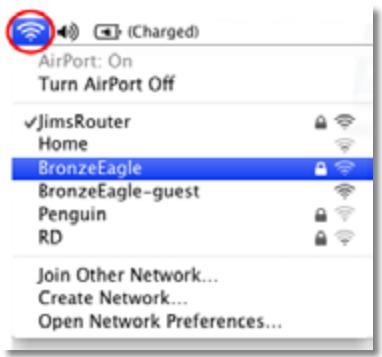

1. V nabídkové liště v horní části obrazovky klepněte na ikonu AirPort. Zobrazí

se seznam bezdrátových sítí. Software Cisco Connect automaticky přidělil vaší síti název. V následujícím příkladě byl počítač připojen k jiné bezdrátové síti s názvem JimsRouter. V tomto příkladu se zobrazí zvolený název sítě Linksys řady E, BronzeEagle.

2. Klepněte na název vašeho směrovače Linksys řady E (v příkladu je to

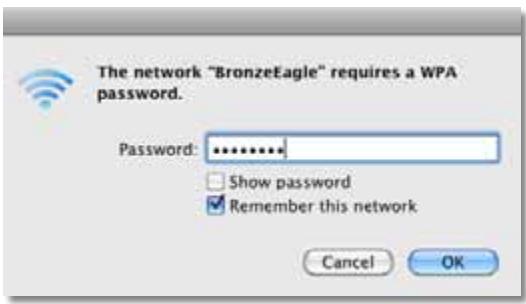

3. Zadejte vaše heslo pro bezdrátovou síť (bezpečnostní klíč) do pole Password

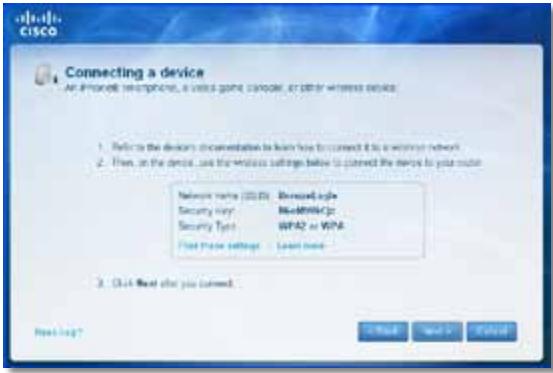

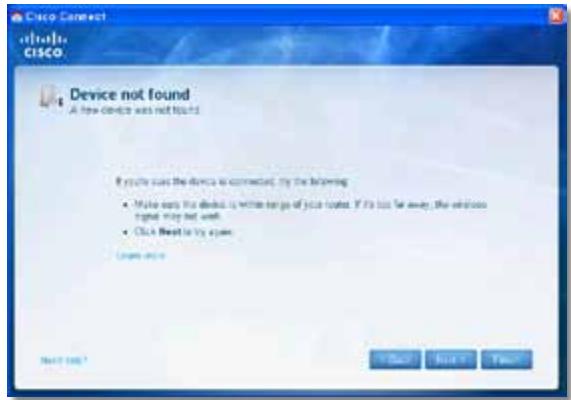

(Heslo) a klepněte na tlačítko OK. Odstraňování potíží Zpráva „Device not found“ (Zařízení nebylo nalezeno) Pokud během pokusu o připojení síťového zařízení (jako je například iPhone, iPod nebo smartphone) obdržíte zprávu „Zařízení nebylo nalezeno“, postupujte podle těchto kroků pro odstraňování potíží. TIP Chcete-li získat silnější signál během počáteční instalace, přesuňte bezdrátová zařízení do blízkosti směrovače. Velké vzdálenosti ztěžují směrovači detekci zařízení. Chcete-li vyřešit problém:

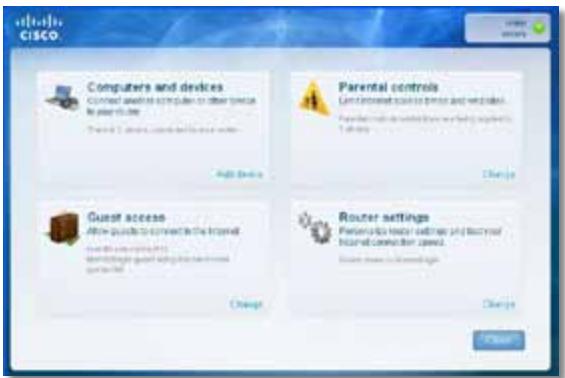

1. Spusťte software Cisco Connect.

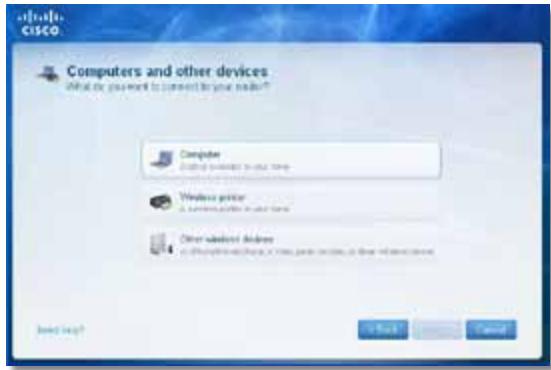

2. Klepněte na tlačítko Computers and devices (Počítače a zařízení). Zobrazí se

okno Computers and other devices (Počítače a ostatní zařízení).

3. Klepněte na tlačítko Other Wireless devices (Další bezdrátová zařízení).

4. Aktivujte připojení Wi-Fi vašeho bezdrátového síťového zařízení a vyhledejte

název vaší bezdrátové sítě. Další informace najdete v dokumentaci k zařízení. Poznámka Vaše bezdrátové zařízení musí podporovat zabezpečení WPA/WPA2.

5. Na zařízení bezdrátové sítě vyberte název sítě vašeho směrovače a zadejte

heslo (bezpečnostní klíč).

6. V softwaru Cisco Connect klepněte na tlačítko Next (Další).

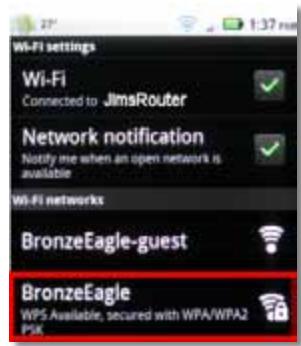

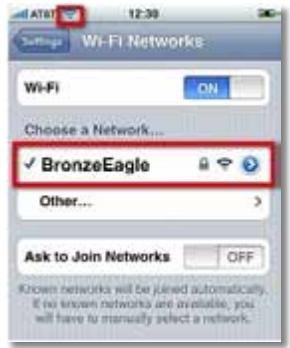

Odstraňování potíží Příklad: Na vašem smartphonu nebo jiném bezdrátovém zařízení najděte nabídku Wi-Fi a vyhledejte dostupné bezdrátové sítě. V tomto příkladu pomocí informací o síti poskytovaných softwarem Cisco Connect (viz obrázek na předchozí obrazovce) klepněte na možnost BronzeEagle.

7. Zadejte heslo (bezpečnostní klíč) poskytovaný softwarem Cisco Connect.

V tomto příkladu je bezpečnostní klíč B6eM9UkCjz. Poznámka U hesla se rozlišují malá a velká písmena. Ujistěte se, že jste zadali písmena ve správné velikosti.

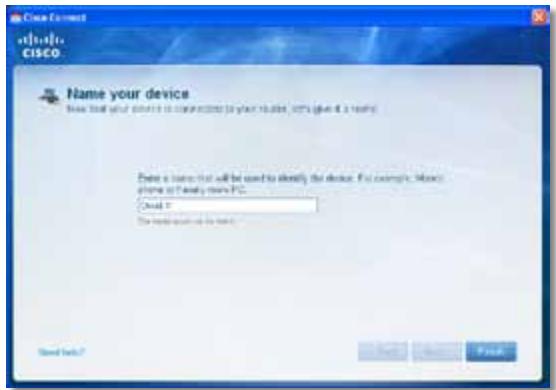

8. Když je vaše bezdrátové zařízení úspěšně připojeno k bezdrátové síti, zadejte

název zařízení v softwaru Cisco Connect a klepněte na tlačítko Finish (Dokončit).

Linksys EA2700 Technické údaje Technické údaje Linksys EA2700 Prostředí Název modelu Linksys EA2700 Popis Dual-Band N600 Router with Gigabit Číslo modelu EA2700 Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Počet antén 4 celkem, 2 vnitřní antény pro každé z vysílacích pásem 2,4 GHz a 5 GHz Rozměry 174 x 190 x 28 mm Hmotnost 297,7 g Napájení 12 V, 1 A Certifikace FCC, IC, CE, Wi-Fi A/B/G/N Provozní teplota 0 až 40 °C Skladovací teplota −20 až 60 °C Provozní vlhkost Relativní vlhkost 10 až 80 %, bez kondenzace Skladovací vlhkost 5 až 90 %, bez kondenzace Odpojitelné (a/n)

Rychlost přepínaných portů 10/100/1000 Mb/s (gigabitový Ethernet) Modulace 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Poznámky Informace o normách, zárukách a bezpečnosti najdete na disku CD, který byl dodán s vaším směrovačem, nebo přejděte na webovou stránku Linksys.com/support. Citlivost příjmu (typická) 2,4 GHz 802.11b: −90 dBm @ 11 Mb/s 802.11g: −75 dBm @ 54 Mb/s 802.11n 20 MHz: −73 dBm @ MCS15 802.11n 40 MHz: −70 dBm @ MCS15 Technické údaje se mohou změnit bez předchozího upozornění. 5 GHz 802.11a: −72 dBm @ 54 Mb/s 802.11n 20 MHz: −70 dBm @ MCS15 802.11n 40 MHz: −67 dBm @ MCS15 Příjem antény v dBi Maximální výkon odvozený od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha okolnostech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, zatížení sítě, stavebních materiálech a konstrukci, použitém operačním systému, používaných bezdrátových zařízeních, interferenci a dalších nepříznivých podmínkách. 2,4 GHz: Anténa 1: ≤ 3,45 dBi Anténa 2: ≤ 2,46 dBi 5 GHz: Anténa 1: ≤ 4,41 dBi Anténa 2: ≤ 5,15 dBi UPnP Podporováno Funkce zabezpečení

Úroveň zabezpečení Až 128bitové šifrování

Linksys EA3500 Technické údaje Linksys EA3500 Podpora souborových systémů úložného zařízení Název modelu Linksys EA3500 Popis Dual-Band N750 Router with Gigabit and USB Číslo modelu EA3500 Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Počet antén FAT, NTFS a HFS+ Prostředí Rozměry 170 x 25 x 190 mm Hmotnost 326 g Napájení 12 V, 2 A 6 celkem, 3 vnitřní antény pro každé z vysílacích pásem 2,4 GHz a 5 GHz Certifikace FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Provozní teplota 0 až 40 °C Odpojitelné (a/n)

Skladovací teplota −20 až 60 °C Rychlost přepínaných portů 10/100/1000 Mb/s (gigabitový Ethernet) Provozní vlhkost Porty Internet, ethernetové porty (1–4), USB, napájení Relativní vlhkost 10 až 80 %, bez kondenzace Tlačítka Reset, funkce Wi-Fi Protected Setup Skladovací vlhkost 5 až 90 %, bez kondenzace Kontrolky LED Napájení, Internet, ethernetové porty (1–4) Modulace 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Citlivost příjmu 2,4 GHz 802.11b: −87 dBm @ 11 Mb/s (typická) 802.11g: −77 dBm @ 54 Mb/s (typická) 802.11n (20 MHz): −72 dBm @ MCS15 (typická) 802.11n (40 MHz): −69 dBm @ MCS15 (typická) 5 GHz 802.11a: −74 dBm @ 54 Mb/s (typická) 802.11n 20 MHz: −67 dBm @ MCS23 (typická) 802.11n 40 MHz: −64 dBm @ MCS23 (typická) Příjem antény Poznámky Informace o normách, zárukách a bezpečnosti najdete na disku CD, který byl dodán s vaším směrovačem, nebo přejděte na webovou stránku Linksys.com/support. Technické údaje se mohou změnit bez předchozího upozornění. Maximální výkon odvozený od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha okolnostech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, zatížení sítě, stavebních materiálech a konstrukci, použitém operačním systému, používaných bezdrátových zařízeních, interferenci a dalších nepříznivých podmínkách. 2,4 GHz (dvoupólové antény) Anténa 1 ≤ 2,70 dBi Anténa 2 ≤ 3,70 dBi Anténa 3 ≤ 4,95 dBi 5 GHz (dvoupólové antény) Anténa 1 ≤ 4,46 dBi Anténa 2 ≤ 3,23 dBi Anténa 3 ≤ 3,88 dBi UPnP Podporováno Funkce zabezpečení

Úroveň zabezpečení Až 128bitové šifrování

Linksys EA4500 Technické údaje Linksys EA4500 Podporované souborové systémy úložného zařízení FAT32, NTFS a HFS+ Název modelu Linksys EA4500 UPnP Podporováno Popis Dual-Band N900 Router with Gigabit and USB Funkce zabezpečení

Číslo modelu EA4500 Úroveň zabezpečení Až 128bitové šifrování Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Prostředí Radiofrekvence 2,4 a 5 GHz Rozměry 225 x 25 x 160 mm Rychlost přepínaných portů 10/100/1000 Mb/s (gigabitový Ethernet) Hmotnost 360 g Porty Napájení, USB, internet, ethernetové porty (1–4) Napájení 12 V, 2 A Tlačítka Reset, funkce Wi-Fi Protected Setup Certifikace Kontrolky LED Horní panel: Napájení Zadní panel: Připojení k internetu, ethernetové porty (1–4) FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Provozní teplota 0 až 40 °C Skladovací teplota −20 až 60 °C Počet antén 6 celkem, 3 vnitřní antény pro každé z vysílacích pásem 2,4 GHz a 5 GHz Provozní vlhkost Relativní vlhkost 10 až 80 %, bez kondenzace Odpojitelné (a/n)

Skladovací vlhkost 5 až 90 %, bez kondenzace Modulace 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Citlivost příjmu 2,4 GHz 802.11b: −87 dBm @ 11 Mb/s (typická) 802.11g: −77 dBm @ 54 Mb/s (typická) 802.11n: 20 MHz: −70 dBm @ MCS15 (typická) 802.11n: 40 MHz: −66 dBm @ MCS15 (typická) 5 GHz 802.11a: −74 dBm @ 54 Mb/s (typická) 802.11n: 20 MHz: −67 dBm @ MCS23 (typická) 802.11n: 40 MHz: −64 dBm @ MCS23 (typická) Příjem antény v dBi 2,4 GHz (3 vnitřní antény PIFA) PIFA 1 ≤ 3,31 dBi (vpravo) PIFA 2 ≤ 3,45 dBi (vpředu) PIFA 3 ≤ 1,96 dBi (vlevo) 5 GHz (3 vnitřní antény PIFA) PIFA 1 ≤ 3,71 dBi (vpravo) PIFA 2 ≤ 3,60 dBi (vpředu) PIFA 3 ≤ 4,27 dBi (vlevo) Poznámky Informace o normách, zárukách a bezpečnosti najdete na disku CD, který byl dodán s vaším směrovačem, nebo přejděte na webovou stránku Linksys.com/support. Technické údaje se mohou změnit bez předchozího upozornění. Maximální výkon odvozený od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti přenosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha okolnostech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, zatížení sítě, stavebních materiálech a konstrukci, použitém operačním systému, používaných bezdrátových zařízeních, interferenci a dalších nepříznivých podmínkách.

Chcete-li získat technickou podporu ověnčenou řadou cen, navštivte stránky linksys.com/support. Cisco, logo společnosti Cisco a Linksys jsou ochranné známky nebo registrované ochranné známky společnosti Cisco nebo jejích poboček ve Spojených státech a dalších zemích. Seznam ochranných známek společnosti Cisco najdete na adrese www.cisco.com/go/trademarks. Všechny ochranné známky uvedené v tomto dokumentu jsou majetkem příslušných vlastníků. © 2012 společnost Cisco a její pobočky. Všechna práva vyhrazena. 3425-01602 Brugervejledning Linksys EA-Series Linksys EA-serien Indholdsfortegnelse Indholdsfortegnelse Produktoversigt Trådløs sikkerhed EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Set bagfra Set nedefra
