INSTRUKCJA OBSŁUGI EA4500 LINKSYS

Jak ręcznie skonfigurować router . . . . . . . . . . . . . . . . . . . . 3 Konfiguracja zaawansowana Otwieranie narzędzia WWW . . . . . . . . . . . . . . . . . . . . . . . 4 Setup > Basic Setup (Konfiguracja > Konfiguracja podstawowa) 5 Język Ustawienia Internetu

Wireless > Wireless Settings (Połączenie bezprzewodowe > Ustawienia bezprzewodowe) . . . . . . . . . . . . . . . . . . . . . 6 Ustawienia sieci bezprzewodowej Opcje osobiste Opcje biurowe Ustawienia opcji

Rozwiązywanie problemów Konfigurowanie routera EA-Series Jak uruchomić program Cisco Connect Użycie programu Cisco Connect do zarządzania routerem Wireless > Wireless Security (Połączenie bezprzewodowe > Zabezpieczenia sieci bezprzewodowej) . . . . . . . . . . . . . . . 8 Jak uruchomić program Cisco Connect po zakończeniu konfiguracji . . . . . . . . . . . . . . . . . . . . . . . Konfigurowanie routera nie zakończyło się pomyślnie . . . . . Komunikat Pobierz dodatek Windows XP Service Pack 3 . . . . . . Komunikat Kabel internetowy nie jest podłączony . . . . . . . . . . Komunikat Nie można uzyskać dostępu do routera . . . . . . . . . Komunikat Nie znaleziono urządzenia . . . . . . . . . . . . . . . . . .

Wskaźnik zasilania — świeci ciągle po podłączeniu zasilania i pomyślnym nawiązaniu połączenia Wi-Fi Protected Setup. Miga powoli podczas uruchamiania, aktualizacji oprogramowania sprzętowego i nawiązywania połączenia Wi‑Fi Protected Setup. Miga szybko w przypadku błędu funkcji Wi‑Fi Protected Setup.

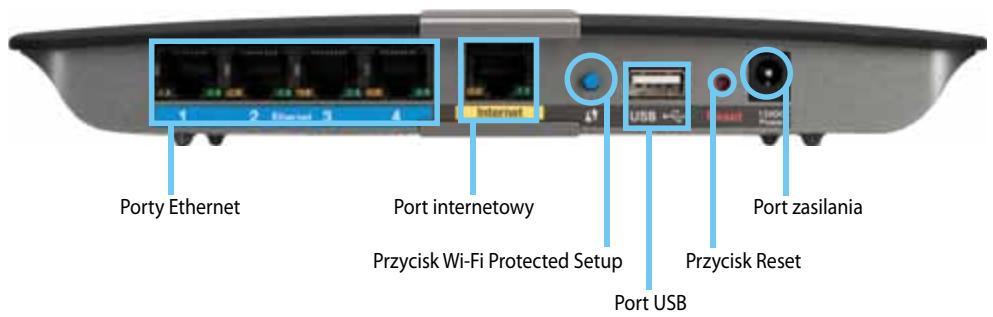

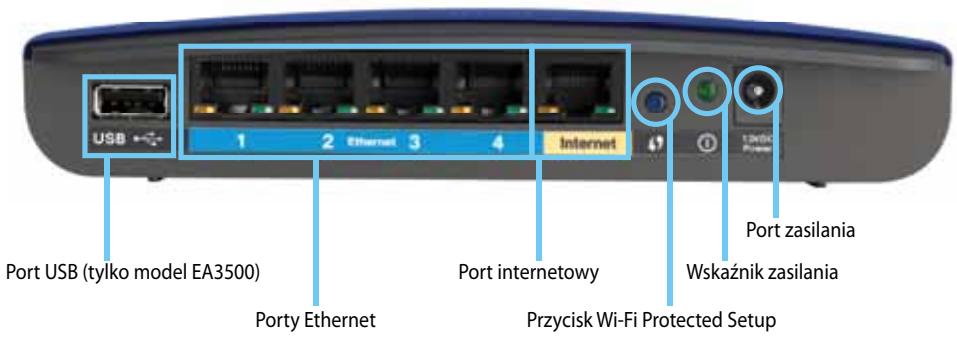

Zasilanie — podłącz dołączony zasilacz sieciowy do tego portu. Uwaga Należy używać tylko zasilacza dołączonego do routera. Widok z tyłu

Przycisk zasilania — naciśnij przycisk | (Wł.), aby włączyć router. Widok od spodu Port zasilania Port USB (tylko model EA3500) Port internetowy Porty Ethernet Wskaźnik zasilania Przycisk Wi-Fi Protected Setup Wygląd routera może się różnić

Port USB (tylko model EA3500) — aby w prosty sposób współdzielić przestrzeń dyskową z innymi użytkownikami w sieci lub w Internecie, podłącz dysk USB do tego portu.

Porty Ethernet — podłącz kable Ethernet (nazywane także kablami sieciowymi) do tych niebieskich portów Gigabit (10/100/1000) oraz do innych przewodowych urządzeń Ethernet w sieci.

Port internetowy — podłącz kabel Ethernet (nazywany także kablem sieciowym lub internetowym) do tego żółtego portu i do modemu. Przycisk Wi-Fi Protected Setup™ — naciśnij ten przycisk, aby w prosty sposób skonfigurować zabezpieczenia bezprzewodowe dla urządzeń sieciowych z obsługą funkcji Wi-Fi Protected Setup. Więcej informacji można znaleźć w części „Zabezpieczenia sieci bezprzewodowej” na str. 8. Wygląd routera może się różnić

Przycisk Reset — naciśnij i przytrzymaj ten przycisk przez około 5-15 sekund (do momentu, kiedy lampki portów zaczną migać jednocześnie), aby przywrócić fabryczne ustawienia domyślne routera. Ustawienia domyślne można także przywrócić przy użyciu narzędzia WWW.

Porty Ethernet — podłącz kable Ethernet (nazywane także kablami sieciowymi) do tych niebieskich portów Gigabit (10/100/1000) oraz do innych przewodowych urządzeń Ethernet w sieci.

Port internetowy — podłącz kabel Ethernet (nazywany także kablem sieciowym lub internetowym) do tego żółtego portu i do modemu.

Przycisk Wi-Fi Protected Setup™ — naciśnij ten przycisk, aby w prosty sposób skonfigurować zabezpieczenia bezprzewodowe dla urządzeń sieciowych z obsługą funkcji Wi-Fi Protected Setup. Więcej informacji można znaleźć w części „Zabezpieczenia sieci bezprzewodowej” na str. 8.

Port USB — aby w prosty sposób współdzielić przestrzeń dyskową z innymi użytkownikami w sieci lub w Internecie, podłącz dysk USB do tego portu.

Przycisk Reset — naciśnij i przytrzymaj ten przycisk przez około 5-15 sekund (do momentu, kiedy lampki portów zaczną migać jednocześnie), aby przywrócić fabryczne ustawienia domyślne routera. Ustawienia domyślne można także przywrócić przy użyciu narzędzia WWW.

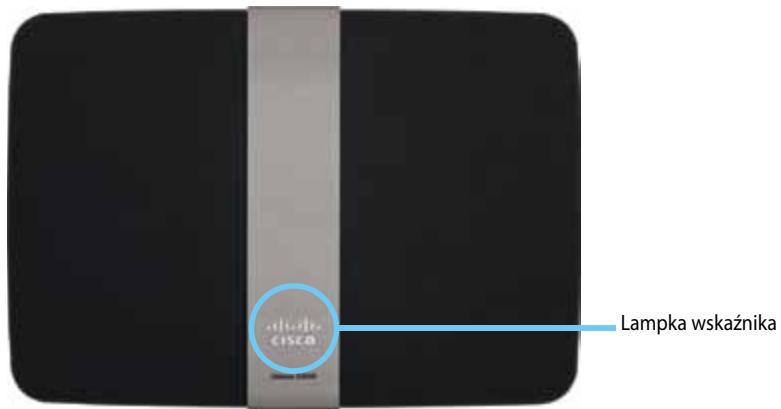

Zasilanie — podłącz dołączony zasilacz sieciowy do tego portu. Lampka wskaźnika

Lampka wskaźnika — świeci ciągle po podłączeniu zasilania i pomyślnym nawiązaniu połączenia Wi-Fi Protected Setup. Miga powoli podczas uruchamiania, aktualizacji oprogramowania sprzętowego i nawiązywania połączenia Wi‑Fi Protected Setup. Miga szybko w przypadku błędu funkcji Wi‑Fi Protected Setup. Uwaga Należy używać tylko zasilacza dołączonego do routera.

Przycisk zasilania — naciśnij przycisk | (Wł.), aby włączyć router.

Linksys EA-Series Konfigurowanie routera EA-Series Konfigurowanie routera EA-Series Gdzie znaleźć dodatkową pomoc Pomoc można znaleźć w tym Podręczniku użytkownika, a także w następujących miejscach:

Linksys.com/support (dokumentacja, pliki do pobrania, często zadawane pytania, pomoc techniczna, czat na żywo, fora)

Pomoc do programu Cisco Connect (uruchom program Cisco Connect, a następnie kliknij opcję Learn More (Więcej informacji) w miejscach, gdzie jest dostępna)

Pomoc kontekstowa narzędzia WWW (otwórz narzędzie, a następnie kliknij opcję Help (Pomoc) w prawej kolumnie) Jak skonfigurować router Najszybszym i najprostszym sposobem skonfigurowania routera jest uruchomienie programu instalacyjnego Cisco Connect. Jak uruchomić program Cisco Connect Po uruchomieniu instalacyjnej płyty CD program Cisco Connect (oprogramowanie do konfiguracji routera) zostaje automatycznie zainstalowany na komputerze. Następnie można użyć programu Cisco Connect w celu łatwego zarządzania routerem. Uwaga: Jeśli zgubisz instalacyjną płytę CD, możesz pobrać oprogramowanie z witryny Linksys.com/support. Aby uruchomić program Cisco Connect po raz pierwszy: 1 . Włóż płytę CD do napędu CD lub DVD. 2 . Kliknij polecenie Set up your Linksys Router (Skonfiguruj router Linksys). Jeśli to polecenie nie jest widoczne:

• • W systemie Windows kliknij kolejno opcje Start i Komputer, a następnie kliknij dwukrotnie napęd CD i ikonę Setup.

• • Na komputerze Mac kliknij dwukrotnie ikonę płyty CD na biurku, a następnie kliknij dwukrotnie ikonę Setup. 3 . Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zakończyć konfigurację routera. Użycie programu Cisco Connect do zarządzania routerem Po skonfigurowaniu routera i zainstalowaniu programu Cisco Connect można używać programu Cisco Connect w celu łatwego zarządzania wieloma ustawieniami routera, takimi jak:

Podłączanie urządzeń do sieci

Testowanie prędkości połączenia internetowego

Konfigurowanie kontroli rodzicielskiej

Konfiguracja dostępu gościa

Zmiana nazwy i hasła routera Jak ręcznie skonfigurować router Po skonfigurowaniu routera za pomocą oprogramowania instalacyjnego (znajdującego się na płycie CD) będzie on gotowy do użytku. Aby zmienić zaawansowane ustawienia routera lub jeśli oprogramowanie nie uruchamia się, użyj narzędzia WWW routera. Dostęp do narzędzia można uzyskać za pomocą przeglądarki internetowej komputera podłączonego do routera. Więcej informacji na temat użycia tego narzędzia zawiera część „Otwieranie narzędzia WWW” na str. 4.

Linksys EA-Series Konfiguracja zaawansowana Konfiguracja zaawansowana Otwieranie narzędzia WWW Aby uzyskać dostęp do niektórych ustawień zaawansowanych, należy otworzyć narzędzie WWW. Aby otworzyć narzędzie WWW: 1 . Uruchom program Cisco Connect, kliknij opcję Change (Zmień) w sekcji Router settings (Ustawienia routera), kliknij polecenie Advanced settings (Ustawienia zaawansowane), a następnie kliknij przycisk OK. – lub – 2 . Wprowadź nazwę użytkownika i hasło, a następnie kliknij przycisk OK. Zostanie otwarte główne menu narzędzia. Wskazówki Jeżeli skonfigurujesz router nie korzystając z programu Cisco Connect, domyślna nazwa użytkownika i hasło to admin. Jeśli do skonfigurowania routera użyto programu Cisco Connect, można wyświetlić nazwę użytkownika i hasło routera, uruchamiając program Cisco Connect, a następnie klikając polecenie Router settings (Ustawienia routera). Otwórz przeglądarkę internetową komputera podłączonego do sieci i przejdź pod adres 192.168.1.1. Router poprosi o podanie nazwy użytkownika oraz hasła.

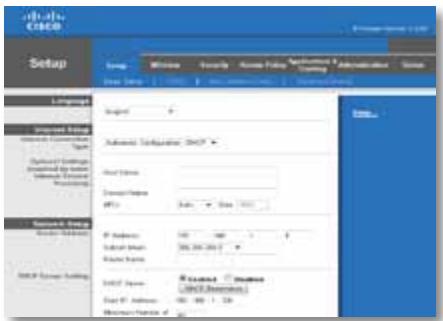

Linksys EA-Series Setup > Basic Setup (Konfiguracja > Konfiguracja podstawowa) Jako pierwszy jest wyświetlany ekran Basic Setup (Konfiguracja podstawowa). Pozwala on na przeprowadzenie zmian w ustawieniach ogólnych routera. Konfiguracja zaawansowana Język Select your language (Wybierz język) Aby zmienić używany język, wybierz odpowiednią pozycję w menu rozwijanym. Zmiana języka narzędzia WWW zostanie uwzględniona po upływie pięciu sekund od dokonania wyboru. Ustawienia Internetu Sekcja Internet Setup (Ustawienia Internetu) służy do konfiguracji połączenia routera z Internetem. Większość tych informacji można uzyskać od usługodawcy internetowego. Typ połączenia internetowego Z menu rozwijanego wybierz typ dostarczanego przez usługodawcę połączenia internetowego. Dostępne typy:

Automatyczna konfiguracja - DHCP

Bridge Mode Automatyczna konfiguracja - DHCP Domyślnym typem połączenia internetowego jest Automatic Configuration - DHCP (Konfiguracja automatyczna - DHCP). Domyślny typ należy zachować tylko wtedy, jeśli usługodawca internetowy obsługuje DHCP lub jeśli połączenie z Internetem odbywa się przy użyciu dynamicznego adresu IP. (opcja ta dotyczy z reguły połączeń kablowych). Statyczny adres IP Jeśli wymagane jest łączenie z Internetem przy użyciu stałego adresu IP, zaznacz opcję Static IP (Statyczny adres IP). PPPoE Jeśli masz połączenie DSL, sprawdź, czy dostawca usług internetowych używa protokołu Point-to-Point Protocol over Ethernet (PPPoE). Jeśli tak, wybierz opcję PPPoE.

Linksys EA-Series PPTP Point-to-Point Tunneling Protocol (Protokół PPTP) to usługa odnosząca się wyłącznie do połączeń w Europie. Jeśli połączenie PPTP obsługuje protokół DHCP lub dynamiczny adres IP, zaznacz opcję Obtain an IP Address Automatically (Uzyskaj adres IP automatycznie). Jeśli wymagane jest łączenie z Internetem przy użyciu stałego adresu IP, zaznacz opcję Specify an IP Address (Określ adres IP) i skonfiguruj poniższe opcje. Konfiguracja zaawansowana Wireless > Wireless Settings (Połączenie bezprzewodowe > Ustawienia bezprzewodowe) Ustawienia sieci bezprzewodowych konfigurowane są na tym ekranie. Uwaga Po skonfigurowaniu sieci bezprzewodowych należy skonfigurować ustawienia zabezpieczeń sieci bezprzewodowej. L2TP Layer 2 Tunneling Protocol (L2TP) to usługa odnosząca się wyłącznie do połączeń w Izraelu. Połączenie na żądanie lub Utrzymywanie aktywności Opcje Connect on Demand (Połączenie na żądanie) i Keep Alive (Utrzymywanie aktywności) umożliwiają określenie, czy router będzie łączyć się z Internetem tylko w przypadku, gdy jest to konieczne (jest to przydatne, jeśli dostawca usług internetowych nalicza opłaty za czas połączenia), czy też router będzie zawsze połączony. Wybierz właściwą opcję. Ustawienia sieci bezprzewodowej Network Mode (Tryb sieciowy) Wybierz standardy sieci bezprzewodowej, które będą obsługiwane przez sieć.

Mixed (Mieszany) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-N (2,4 GHz), Wireless-G i Wireless-B, zachowaj ustawienie domyślne, Mixed (Mieszany).

Wireless-B/G Only (Tylko Wireless-B/G) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-B i Wireless-G (2,4 GHz), zaznacz opcję Wireless-B/G Only (Tylko Wireless-B/G).

Wireless-B Only (Tylko Wireless-B) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-B, zaznacz opcję Wireless-B Only (Tylko Wireless-B).

Wireless-G Only (Tylko Wireless-G) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-G, zaznacz opcję Wireless-G Only (Tylko Wireless-G).

Wireless-N Only (Tylko Wireless-N) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-N (2,4 GHz), zaznacz opcję Wireless-N Only (Tylko Wireless-N).

Konfiguracja zaawansowana Disabled (Wył.) Jeśli w sieci nie jest używane żadne urządzenie bezprzewodowe zgodne ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zaznacz opcję Disabled (Wył.). Uwaga Jeśli używany jest router typu dual-band, można wybrać opcję Mixed (Mieszany), Wireless-A Only (Tylko Wireless-A), Wireless-N Only (Tylko Wireless-N) lub Disabled (Wył.) dla pasma 5 GHz. Jeśli nie masz pewności, który tryb wybrać, pozostaw ustawienie domyślne, Mixed (Mieszany). Network Name (SSID) (Nazwa sieci (SSID)) SSID (Service Set Identifier) to nazwa sieci wspólna dla wszystkich urządzeń w sieci bezprzewodowej. Wielkość użytych w niej znaków ma znaczenie, a jej długość nie może przekraczać 32 znaków klawiatury. Ustawienie domyślne to słowo Cisco, po którym następuje pięć ostatnich cyfr numeru seryjnego routera znajdującego się na dolnym panelu routera. Jeśli do konfiguracji użyto oprogramowania instalacyjnego, domyślna nazwa sieci została zmieniona na łatwą do zapamiętania nazwę. Uwaga W przypadku przywrócenia domyślnych ustawień fabrycznych routera (przez naciśnięcie przycisku resetowania lub użycie ekranu Administration > Factory Defaults (Administracja > Domyślne ustawienia fabryczne)), zostanie przywrócona domyślna nazwa sieci. Należy przywrócić oryginalną nazwę sieci, ponieważ w przeciwnym przypadku konieczne będzie ponowne podłączenie wszystkich urządzeń w sieci bezprzewodowej do sieci o nowej nazwie. Channel Width (Zasięg kanału) Aby uzyskać najwyższą wydajność sieci bezprzewodowej podczas korzystania z urządzeń zgodnych ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zaznacz opcję Auto (20 MHz or 40 MHz) (Automatycznie (20 MHz lub 40 MHz)). Aby ustawić zasięg kanału 20 MHz, zachowaj ustawienie, 20 MHz only (Tylko 20 MHz). Channel (Kanał) Wybierz z listy rozwijanej kanał dla sieci Wireless-B, Wireless-G i Wireless-N (2,4 GHz). Jeśli nie masz pewności, który kanał wybrać, pozostaw ustawienie domyślne, Auto (Automatycznie). SSID Broadcast (Rozgłaszanie SSID) Klienci bezprzewodowi, badając otoczenie w poszukiwaniu sieci bezprzewodowych, do których można się przyłączyć, będą wykrywać rozgłaszanie SSID przez router. Aby rozgłaszać identyfikator SSID routera, zachowaj ustawienie domyślne, Enabled (Wł.). Jeśli nie chcesz, aby identyfikator SSID routera był rozgłaszany, zaznacz opcję Disabled (Wył.).

Linksys EA-Series Zabezpieczenia sieci bezprzewodowej Zabezpieczenia sieci bezprzewodowej Wireless > Wireless Security (Połączenie bezprzewodowe > Zabezpieczenia sieci bezprzewodowej) Ustawienia Wireless Security (Zabezpieczenia sieci bezprzewodowej) służą do konfiguracji zabezpieczeń sieci bezprzewodowej. Router obsługuje następujące opcje zabezpieczeń sieci bezprzewodowej: tryb mieszany WPA2/ WPA, WPA2 Personal, WPA Personal, tryb mieszany WPA2/WPA Enterprise, WPA2 Enterprise, WPA Enterprise, i WEP. (WPA oznacza Wi-Fi Protected Access. WEP oznacza Wired Equivalent Privacy.) Opcje osobiste Opcja zabezpieczeń Siła WPA2 Personal Najsilniejsza WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA) WPA2: Najsilniejsza WPA: Silna WPA Personal Silna WEP Podstawowa Ustawienia opcji Tryb mieszany WPA2/WPA, WPA2 Personal, WPA Personal Informacje Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA), wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać WPA2/WPA i tego samego hasła. Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2 Personal, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA2 Personal oraz tego samego hasła. Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA Personal, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA Personal oraz tego samego hasła. Opcje biurowe Opcje biurowe są dostępne dla sieci korzystających z serwera RADIUS w celu uwierzytelnienia. Opcje biurowe są silniejsze od opcji osobistych, ponieważ funkcje WPA2 i WPA zapewniają szyfrowanie, natomiast opcja RADIUS zapewnia uwierzytelnianie. Opcja zabezpieczeń Siła WPA2 Enterprise Najsilniejsza Tryb mieszany WPA2/WPA Enterprise WPA2: Najsilniejsza WPA: Silna WPA Enterprise Silna RADIUS Podstawowa Passphrase (Hasło) Wprowadź hasło składające się z 8 do 63 znaków. Hasło domyślne to password. Jeśli do konfiguracji użyto oprogramowania instalacyjnego, domyślne hasło zostaje zmienione na unikatowe hasło, które można znaleźć, uruchamiając program Cisco Connect, a następnie klikając polecenie Router settings (Ustawienia routera).

Linksys EA-Series Tryb mieszany WPA2/WPA Enterprise, WPA2 Enterprise, WPA Enterprise Te opcje wykorzystują tryb WEP w połączeniu z serwerem RADIUS. (Można z nich korzystać tylko wtedy, gdy do routera jest podłączony serwer RADIUS). Informacje Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2/WPA Enterprise Mixed Mode (Tryb mieszany WPA2/WPA Enterprise), wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać WPA2/WPA i tego samego klucza wspólnego. Zabezpieczenia sieci bezprzewodowej Wyłączony Jeżeli zabezpieczenia sieci bezprzewodowej zostaną wyłączone, przy pierwszej próbie połączenia z Internetem pojawi się informacja o wyłączeniu zabezpieczeń sieci bezprzewodowej. Użytkownik będzie miał opcję włączenia zabezpieczeń sieci bezprzewodowej albo potwierdzenia, że rozumie ryzyko, ale chce kontynuować pracę bez tych zabezpieczeń. Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2 Enterprise, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA2 Enterprise oraz tego samego klucza wspólnego. Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA Enterprise, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA Enterprise oraz tego samego klucza wspólnego. RADIUS Server (Serwer RADIUS) Wprowadź adres IP serwera RADIUS. RADIUS Port (Port RADIUS) Wprowadź numer portu serwera RADIUS. Wartość domyślna to 1812. Shared Secret (Wspólny klucz) Wprowadź klucz wspólny dla routera i serwera.

Linksys EA-Series Rozwiązywanie problemów Rozwiązywanie problemów Ten rozdział zapewnia pomoc przy rozwiązywaniu typowych problemów z konfiguracją i nawiązywaniem połączenia z Internetem. Na dołączonej do routera płycie CD znajduje się program Cisco Connect — oprogramowanie instalacyjne routera, które ułatwia podłączanie urządzeń sieciowych, zmianę ustawień routera, kontrolowanie dostępu gości, włączanie kontroli rodzicielskiej i nawiązywanie połączenia z Internetem. Program Cisco Connect jest także instalowany na komputerze podczas konfiguracji. Jeśli nie było możliwe przeprowadzenie konfiguracji za pomocą programu Cisco Connect, w tym rozdziale można znaleźć odpowiednie rozwiązania. Jak uruchomić program Cisco Connect po zakończeniu konfiguracji Po uruchomieniu instalacyjnej płyty CD program Cisco Connect zostaje automatycznie zainstalowany na komputerze. Następnie można użyć programu Cisco Connect w celu łatwego zarządzania siecią. Aby uruchomić program Cisco Connect na komputerze z systemem Windows: 1 . Kliknij kolejno przycisk Start i polecenie Wszystkie programy, a następnie kliknij pozycję Cisco Connect. Zostanie otwarte główne menu programu Cisco Connect. Aby uruchomić program Cisco Connect na komputerze z systemem Mac OS X: 1 . Otwórz Finder i kliknij pozycję Programy w lewym panelu. Dodatkową pomoc można znaleźć w naszej nagradzanej pomocy dla klientów pod adresem linksys.com/support. 2 . Kliknij dwukrotnie ikonę Cisco Connect. Zostanie otwarte główne menu programu Cisco Connect.

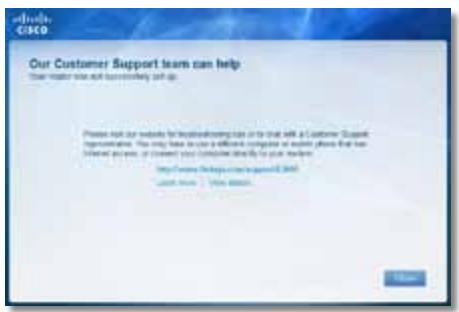

Linksys EA-Series Rozwiązywanie problemów Konfigurowanie routera nie zakończyło się pomyślnie

Tymczasowo wyłącz zaporę komputera (pomoc można znaleźć w instrukcji do oprogramowania zabezpieczającego), a następnie uruchom ponownie program Setup z płyty CD dołączonej do routera.

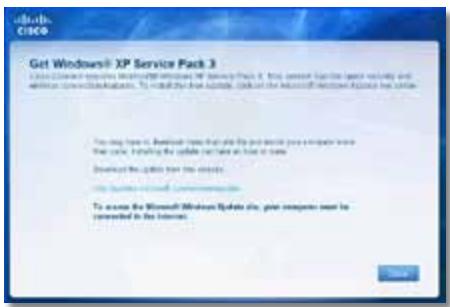

Jeśli masz inny komputer, użyj go do ponownego uruchomienia programu Setup z płyty CD dołączonej do routera. Komunikat Pobierz dodatek Windows XP Service Pack 3 Program Cisco Connect na komputerach z systemem Windows XP wymaga dodatku Service Pack 3, aby możliwe było jego uruchomienie. Jeśli podczas pierwszej konfiguracji routera pojawia się komunikat„Pobierz dodatek Windows XP Service Pack 3”, wykonaj następujące kroki procedury rozwiązywania problemów. Jeśli program Cisco Connect nie przeprowadził konfiguracji, spróbuj wykonać następujące czynności:

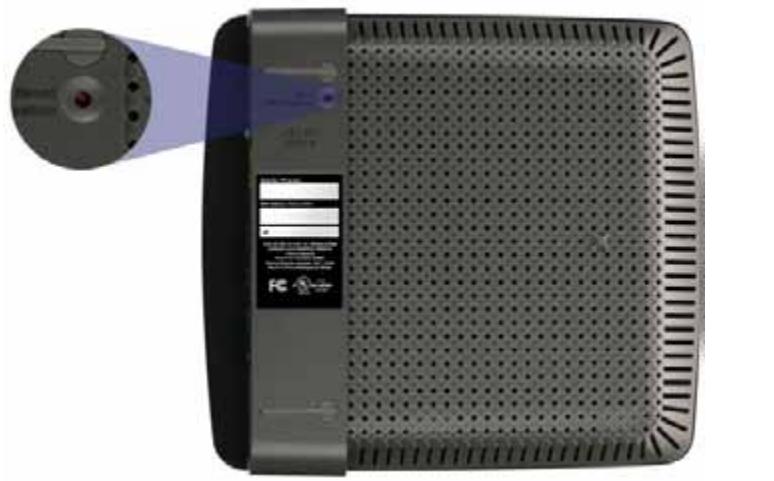

Naciśnij i przytrzymaj przez około 5-15 sekund przycisk Reset na routerze przy użyciu spinacza, a następnie uruchom ponownie program Setup z płyty CD dołączonej do routera. Jeśli aktualnie zainstalowany jest dodatek Service Pack w wersji starszej niż wersja 3, należy pobrać i zainstalować dodatek Service Pack 3. WSKAZÓWKA Aby tymczasowo połączyć się z Internetem i pobrać wymagany dodatek Service Pack, możesz użyć dołączonego kabla sieci Ethernet w celu bezpośredniego połączenia komputera z modemem. Wygląd routera może się różnić Aby zainstalować dodatek Windows XP Service Pack 3: 1 . Kliknij łącze w komunikacie o błędzie programu Cisco Connect, aby połączyć się z witryną Microsoft Update (update.microsoft.com/ windowsupdate). 2 . Postępuj zgodnie z instrukcjami wyświetlanymi w witrynie internetowej lub skontaktuj się z firmą Microsoft, aby uzyskać dalszą pomoc. 3 . Po pobraniu i zainstalowaniu dodatku Service Pack 3 uruchom program Setup z płyty CD dołączonej do routera.

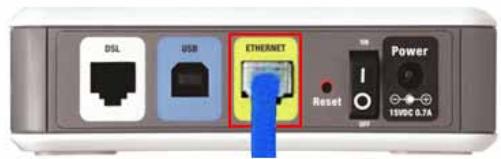

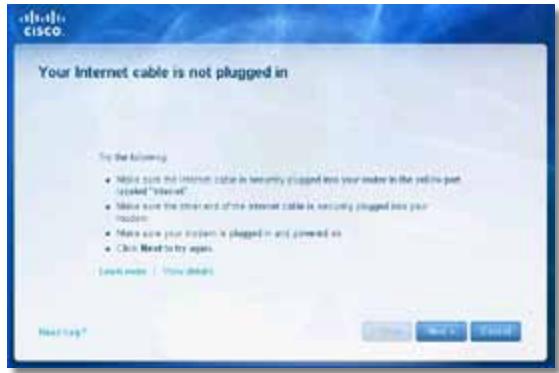

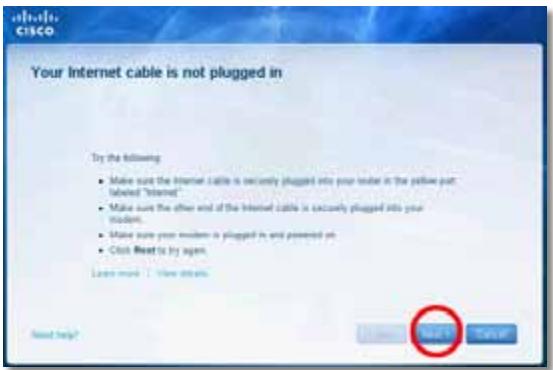

Linksys EA-Series Rozwiązywanie problemów Komunikat Kabel internetowy nie jest podłączony Jeśli podczas próby skonfigurowania routera pojawia się komunikat „Kabel internetowy nie jest podłączony”, wykonaj następujące kroki procedury rozwiązywania problemów. Widok modemu kablowego z tyłu Widok modemu DSL z tyłu 2 . Upewnij się, że modem jest podłączony do zasilania i włączony. Jeśli modem ma włącznik zasilania, upewnij się, że włącznik jest ustawiony w pozycji ON lub l. 3 . Jeśli używana kablowa usługa internetowa, upewnij się, że port CABLE na modemie jest podłączony do kabla koncentrycznego dostarczonego przez dostawcę usług internetowych. Aby rozwiązać problem: 1 . Upewnij się, że kabel sieci Ethernet lub kabel internetowy (bądź kabel podobny do kabla dostarczonego z routerem) jest prawidłowo podłączony do żółtego portu Internet z tyłu routera oraz do odpowiedniego portu na modemie. Ten port na modemie ma zwykle oznaczenie Ethernet, ale może mieć także oznaczenie Internet lub WAN. Lub, jeśli używana jest usługa internetowa DSL, upewnij się, że linia telefoniczna DSL jest podłączona do portu DSL na modemie. 4 . Jeśli komputer był wcześniej połączony z modemem za pomocą kabla USB, odłącz kabel USB. 5 . Wróć do programu Cisco Connect i kliknij przycisk Next (Dalej), aby spróbować ponownie. Jeśli okno zostało już zamknięte, uruchom ponownie program Setup z płyty CD dołączonej do routera. Widok routera z tyłu

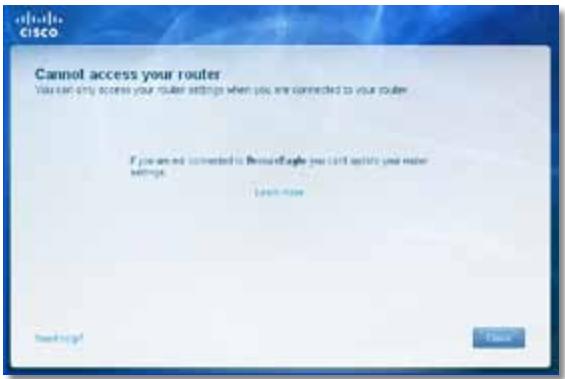

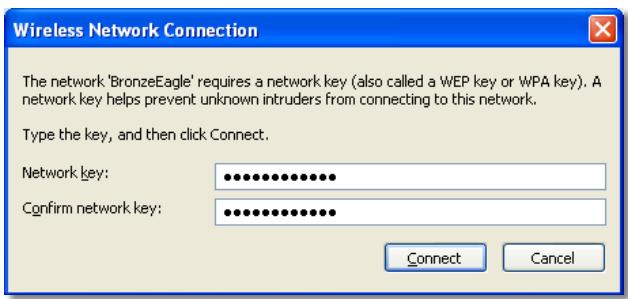

Linksys EA-Series Komunikat Nie można uzyskać dostępu do routera Jeśli nie można uzyskać dostępu do routera, ponieważ komputer nie jest podłączony do sieci, wykonaj następujące kroki procedury rozwiązywania problemów. Aby możliwe było uzyskanie dostępu do routera, wymagane jest połączenie z własną siecią. Jeśli korzystasz z bezprzewodowego dostępu do Internetu, problem może być spowodowany przypadkowym połączeniem z inną siecią bezprzewodową. Aby rozwiązać problem na komputerze z systemem Windows: Rozwiązywanie problemów 3 . Kliknij swoją sieć, a następnie kliknij przycisk Połącz. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci routera Linksys E-Series, BronzeEagle w tym przykładzie, została pokazana jako wybrana. 4 . Jeśli pojawi się prośba o wpisanie klucza sieciowego, wpisz hasło (klucz zabezpieczeń) w polach Klucz sieciowy i Potwierdź klucz sieciowy, a następnie kliknij przycisk Połącz. 1 . Na pulpicie systemu Windows kliknij prawym przyciskiem myszy ikonę sieci bezprzewodowej na pasku systemowym. 2 . Kliknij opcję Pokaż dostępne sieci bezprzewodowe. Zostanie wyświetlona lista dostępnych sieci. Komputer połączy się z siecią i będzie można uzyskać dostęp do routera.

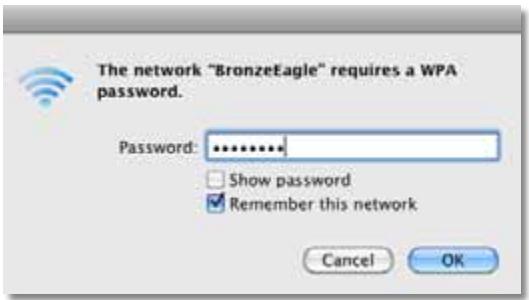

Linksys EA-Series Aby rozwiązać problem na komputerze Mac: 1 . Kliknij ikonę AirPort na pasku menu na górze ekranu. Zostanie wyświetlona lista dostępnych sieci. Program Cisco Connect automatycznie przypisał nazwę sieci. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci routera Linksys E-Series, BronzeEagle w tym przykładzie, została pokazana jako wybrana. 2 . Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (BronzeEagle w tym przykładzie). 3 . Wpisz hasło sieci bezprzewodowej (klucz zabezpieczeń) w polu Hasło, a następnie kliknij przycisk OK. Rozwiązywanie problemów Komunikat Nie znaleziono urządzenia Jeśli podczas próby podłączenia urządzenia sieciowego (takiego jak iPhone, iPod lub smartfon) pojawi się komunikat „Nie znaleziono urządzenia”, , wykonaj następujące kroki procedury rozwiązywania problemów. WSKAZÓWKA Aby uzyskać silniejszy sygnał podczas konfiguracji początkowej, przenieś urządzenia bezprzewodowe bliżej routera. Większa odległość utrudnia wykrycie urządzeń przez router. Aby rozwiązać problem: 1 . Uruchom program Cisco Connect.

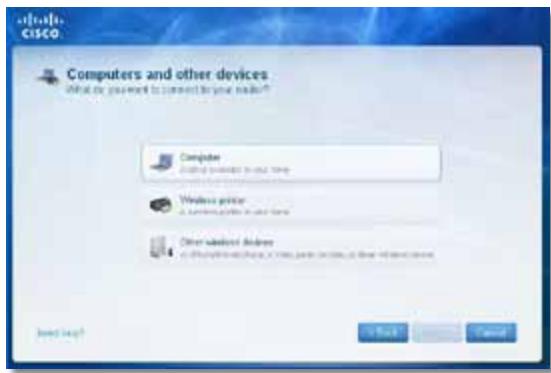

Linksys EA-Series Rozwiązywanie problemów 2 . Kliknij polecenie Computers and devices (Komputery i urządzenia). Zostanie wyświetlone okno Computers and other devices (Komputery i inne urządzenia). 3 . Kliknij polecenie bezprzewodowe). Other Wireless devices (Inne urządzenia Przykład: W smartfonie lub innym urządzeniu bezprzewodowym znajdź menu Wi-Fi i wyszukaj dostępne sieci bezprzewodowe. W tym przykładzie, w którym używane są informacje o sieci z programu Cisco Connect przedstawione na poprzednim ekranie, należy kliknąć sieć BronzeEagle.

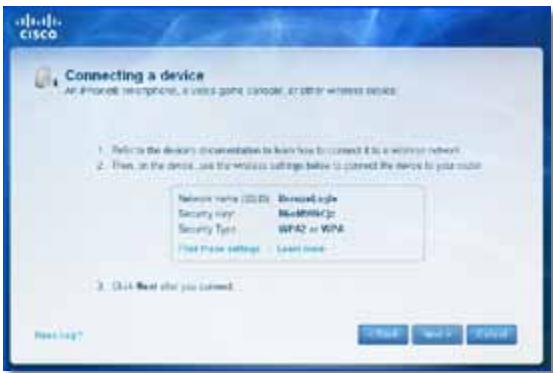

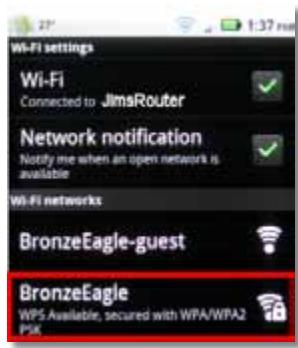

4 . Włącz połączenie Wi-Fi urządzenia bezprzewodowego, a następnie wyszukaj nazwę sieci bezprzewodowej. Pomoc można znaleźć w dokumentacji urządzenia. Uwaga Urządzenie musi obsługiwać protokół WPA/WPA2. 5 . Na urządzeniu bezprzewodowym wybierz nazwę sieci routera i wprowadź hasło (klucz zabezpieczeń). 6 . W programie Cisco Connect kliknij przycisk Next (Dalej). Android iPhone 7 . Wprowadź hasło (klucz zabezpieczeń) z programu Cisco Connect. W tym przykładzie klucz zabezpieczeń to B6eM9UkCjz. Uwaga W haśle jest uwzględniana wielkość liter Upewnij się, że wprowadzane są litery o odpowiedniej wielkości. 8 . Kiedy urządzenie bezprzewodowe pomyślnie nawiąże połączenie z siecią bezprzewodową, wprowadź nazwę urządzenia w programie Cisco Connect, a następnie kliknij przycisk Finish (Zakończ).

Linksys EA2700 Dane techniczne Dane techniczne Linksys EA2700 Funkcje zabezpieczeń

Klucze zabezpieczeń maks. 128-bitowe Nazwa modelu Linksys EA2700 Opis Dual-Band N600 Router with Gigabit Środowisko użytkowania Numer modelu EA2700 Wymiary Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 174 x 190 x 28 mm (6,85 x 7,48 x 1,10 cala) Waga 297,7 g (10,5 oz) Liczba anten 4 łącznie, po 2 anteny wewnętrzne na każde pasmo radiowe 2,4 GHz i 5 GHz Zasilanie 12 V, 1A Certyfikaty FCC, IC, CE, Wi-Fi A/B/G/N Nie Temp. pracy od 0 do 40°C (od 32 do 104°F) Prędkość portu przełącznika 10/100/1000 Mb/s (Gigabit Ethernet) Temp. przechowywania od -20 do 60°C (od -4 do 140°F) Modulacja Wilgotność podczas pracy od 10 do 80% wilgotności względnej (bez kondensacji) Odłączana (t/n) Czułość odbiornika (typowa) 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM 2,4 GHz 802.11b: -90 dBm przy prędkości 11 Mb/s 802.11g: -75 dBm przy prędkości 54 Mb/s 802.11n 20 MHz: -73 dBm przy MCS15 802.11n 40 MHz: -70 dBm przy MCS15 5 GHz 802.11a: -72 dBm przy prędkości 54 Mb/s 802.11n 20 MHz: -70 dBm przy MCS15 802.11n 40 MHz: -67 dBm przy MCS15 Zysk anteny w dBi 2,4 GHz Antena 1: ≤3,45 dBi Antena 2: ≤2,46 dBi 5 GHz: Antena 1: ≤4,41 dBi Antena 2: ≤5,15 dBi UPnP Obsługiwany Wilgotność podczas przechowywania od 5 do 90% (bez kondensacji) Informacje Informacje prawne, gwarancję i informacje dotyczące bezpieczeństwa można znaleźć na płycie CD dołączonej do routera lub pod adresem Linksys.com/support. Dane techniczne mogą ulec zmianie bez powiadomienia. Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Wydajność zależy od wielu czynników, warunków i zmiennych, w tym od odległości od punktu dostępowego, natężenia ruchu w sieci, materiałów i konstrukcji budynku, używanych systemów operacyjnych, kombinacji stosowanych produktów bezprzewodowych, interferencji i innych niekorzystnych uwarunkowań.

Linksys EA3500 Dane techniczne Linksys EA3500 Nazwa modelu Linksys EA3500 Opis Dual-Band N750 Router with Gigabit and USB Numer modelu EA3500 Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Liczba anten Odłączana (t/n) Funkcje zabezpieczeń

Klucze zabezpieczeń maks. 128-bitowe Obsługiwane systemy plików dla urządzeń pamięci masowej FAT, NTFS i HFS+ Środowisko użytkowania Wymiary 6 łącznie, po 3 anteny wewnętrzne na każde pasmo radiowe 2,4 GHz i 5 GHz 170 x 25 x 190 mm (6,69 x 0,98 x 7,48 cala) Waga 326 g (11,5 oz) Nie Zasilanie 12 V, 2A Prędkość portu przełącznika 10/100/1000 Mb/s (Gigabit Ethernet) Certyfikaty FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Porty Internet, Ethernet (1-4), USB, zasilanie Temp. pracy od 0 do 40°C (od 32 do 104°F) Przyciski reset, bezpieczna konfiguracja Wi-Fi Temp. przechowywania od -20 do 60°C (od -4 do 140°F) Diody LED zasilanie, Internet, Ethernet (1-4) Wilgotność podczas pracy Modulacja 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM od 10 do 80% wilgotności względnej (bez kondensacji) Wilgotność podczas przechowywania Czułość odbiornika 2,4 GHz 802.11b: -87 dBm przy prędkości 11 Mb/s (typowa) 802.11g: -77 dBm przy prędkości 54 Mb/s (typowa) 802.11n (20 MHz): -72 dBm przy MCS15 (typowa) 802.11n (40 MHz): -69 dBm przy MCS15 (typowa) 5 GHz 802.11a: -74 dBm przy prędkości 54 Mb/s (typowa) 802.11n (20 MHz): -67 dBm przy MCS23 (typowa) 802.11n (40 MHz): -64 dBm przy MCS23 (typowa) Zysk anteny 2,4 GHz (anteny dipolowe) Antena 1 ≤ 2,70 dBi Antena 2 ≤ 3,70 dBi Antena 3 ≤ 4,95 dBi 5 GHz (anteny dipolowe) Antena 1 ≤ 4,46 dBi Antena 2 ≤ 3,23 dBi Antena 3 ≤ 3,88 dBi UPnP od 5 do 90% (bez kondensacji) Informacje Informacje prawne, gwarancję i informacje dotyczące bezpieczeństwa można znaleźć na płycie CD dołączonej do routera lub pod adresem Linksys.com/support. Dane techniczne mogą ulec zmianie bez powiadomienia. Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Wydajność zależy od wielu czynników, warunków i zmiennych, w tym od odległości od punktu dostępowego, natężenia ruchu w sieci, materiałów i konstrukcji budynku, używanych systemów operacyjnych, kombinacji stosowanych produktów bezprzewodowych, interferencji i innych niekorzystnych uwarunkowań. Obsługiwany

Linksys EA4500 Dane techniczne Linksys EA4500 Obsługiwane systemy plików dla urządzeń pamięci masowej: FAT32, NTFS i HFS+ Nazwa modelu Linksys EA4500 UPnP Obsługiwany Opis Dual-Band N900 Router with Gigabit and USB Funkcje zabezpieczeń usługi WEP, WPA, WPA2 Numer modelu EA4500 Standardy 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Klucz zabezpieczeń maks. 128-bitowe szyfrowanie Środowisko użytkowania Częstotliwość radiowa 2,4 i 5 GHz Wymiary 225 x 25 x 160 mm (8,86 x 0,98 x 6,30 cala) zasilanie, USB, Internet i Ethernet (1-4) Waga 360 g (12,7 oz) Przyciski reset, bezpieczna konfiguracja Wi-Fi Zasilanie 12 V, 2A Diody LED panel górny: zasilanie panel tylni: Internet, Ethernet (1–4) Certyfikaty FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Liczba anten 6 łącznie, po 3 anteny wewnętrzne na każde pasmo radiowe 2,4 GHz i 5 GHz Temp. pracy od 0 do 40°C (od 32 do 104°F) Odłączana (t/n) Nie Temp. przechowywania od -20 do 60°C (od -4 do 140°F) Modulacja 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Wilgotność podczas pracy od 10 do 80% wilgotności względnej (bez kondensacji) Prędkość portu przełącznika 10/100/1000 Mb/s (Gigabit Ethernet) Porty Czułość odbiornika Zysk anteny w dBi Wilgotność podczas przechowywania od 5 do 90% (bez kondensacji) 2,4 GHz 802.11b: -87 dBm przy prędkości 11 Mb/s (typowa) 802.11g: -77 dBm przy prędkości 54 Mb/s (typowa) 802.11n: 20 MHz: -70 dBm przy MCS15 (typowa) 802.11n: 40 MHz: -66 dBm przy MCS15 (typowa) Informacje Informacje prawne, gwarancję i informacje dotyczące bezpieczeństwa można znaleźć na płycie CD dołączonej do routera lub pod adresem Linksys.com/support. 5 GHz 802.11a: -74 dBm przy prędkości 54 Mb/s (typowa) 802.11n: 20 MHz: -67dBm przy MCS23 (typowa) 802.11n: 40 MHz: -64 dBm przy MCS23 (typowa) Dane techniczne mogą ulec zmianie bez powiadomienia. 2,4 GHz (3 wewnętrzne anteny PIFA) PIFA 1 ≤ 3,31 dBi (prawa) PIFA 2 ≤ 3,45 dBi (przednia) PIFA 3 ≤ 1,96 dBi (lewa) 5 GHz (3 wewnętrzne anteny PIFA) PIFA 1 ≤ 3,71 dBi (prawa) PIFA 2 ≤ 3,60 dBi (przednia) PIFA 3 ≤ 4,27 dBi (lewa) Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Wydajność zależy od wielu czynników, warunków i zmiennych, w tym od odległości od punktu dostępowego, natężenia ruchu w sieci, materiałów i konstrukcji budynku, używanych systemów operacyjnych, kombinacji stosowanych produktów bezprzewodowych, interferencji i innych niekorzystnych uwarunkowań.

Odwiedź witrynę linksys.com/support, aby uzyskać nagradzaną pomoc techniczną Cisco, logo Cisco oraz Linksys są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Cisco i/lub jej spółek zależnych w Stanach Zjednoczonych i innych państwach. Listę znaków towarowych firmy Cisco można znaleźć na stronie www.cisco.com/go/trademarks. Wszelkie inne znaki towarowe użyte w niniejszym dokumencie należą do odpowiednich właścicieli. © 2012 Cisco i/lub jej spółki zależne. Wszelkie prawa zastrzeżone. 3425-01602 Manual do utilizador Linksys EA-Series Série EA da Linksys Índice Índice Descrição geral do produto Segurança sem fios EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vista posterior Vista inferior
