ПОСІБНИК КОРИСТУВАЧА EA4500 LINKSYS

Огляд виробу Захист бездротового зв'язку EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Вигляд ззаду Вигляд знизу

Де можна знайти додаткові довідкові матеріали . . . . . . . . . 3 Як інсталювати маршрутизатор . . . . . . . . . . . . . . . . . . . . 3

Як налаштувати маршрутизатор вручну . . . . . . . . . . . . . . 3 Додаткові налаштування Як відкрити службову програму, що працює у браузері . . . . 4 Setup > Basic Setup (Налаштування > Базове налаштування) . 5 Language (Мова) Internet Setup (Налаштування Інтернету)

Wireless > Wireless Settings (Бездротовий зв'язок > налаштування бездротового зв'язку) . . . . . . . . . . . . . . . . 6 Налаштування бездротового зв'язку Індивідуальні можливості Корпоративні можливості Налаштування параметрів

• Усунення несправностей Налаштування маршрутизатора серії EA Як запустити Cisco Connect Керуйте своїм маршрутизатором за допомогою Cisco Connect Wireless (Бездротовий зв’язок) > Wireless Security (Захист бездротового зв'язку) p. 8
• Як запустити Cisco Connect після інсталяції p. 10
• Маршрутизатор не вдалося успішно інсталювати p. 11
• Повідомлення Get Windows XP Service Pack 3 (Потрібна система Windows XP Service Pack 3) p. 11
• Повідомлення Your Internet cable is not plugged in (Інтернет-кабель не підключено) p. 12
• Повідомлення Cannot access your router (Неможливо отримати доступ до маршрутизатора) p. 13
• Повідомлення Device not found (Пристрій не знайдено) p. 14
• Специфікації Linksys EA2700 p. 16
• Linksys EA3500 p. 17
• Linksys EA4500 p. 18

Linksys серії EA Огляд виробу Огляд виробу

Індикатор живлення — постійно залишається ввімкненим за підключеного живлення після успішного встановлення з'єднання Wi-Fi Protected Setup. Повільно блимає під час початкового запуску, оновлення вбудованого програмного забезпечення та встановлення з'єднання Wi‑Fi Protected Setup. Швидко блимає у випадку помилки Wi‑Fi Protected Setup. EA2700/EA3500

Живлення — підключіть адаптер живлення змінного струму до цього

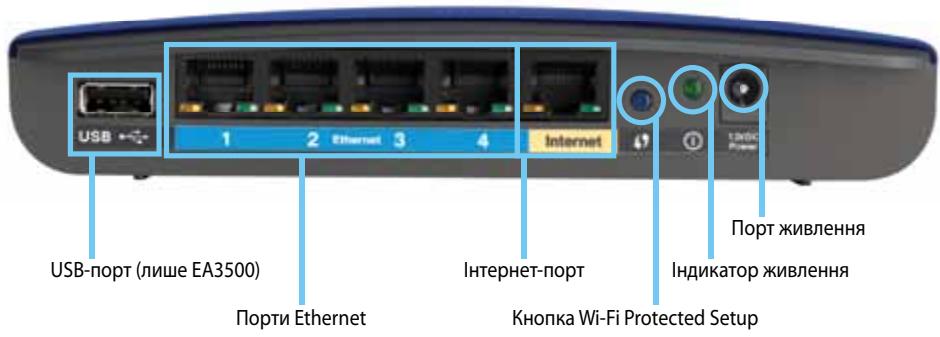

Вигляд ззаду Застереження Використовуйте лише той адаптер, який постачався разом із маршрутизатором.

Кнопка живлення — натисніть | (увімкнути), щоб увімкнути маршрутизатор. Вигляд знизу Порт живлення USB-порт (лише EA3500) Порти Ethernet Інтернет-порт Індикатор живлення Кнопка Wi-Fi Protected Setup Вигляд маршрутизатора може різнитися

USB-порт (лише EA3500) — щоб легко надати доступ до даних на диску іншим користувачам у вашій мережі або в Інтернеті, підключіть USBносій до цього порту.

Порти Ethernet — підключіть кабелі Ethernet (що також називаються мережевими кабелями) до цих портів Gigabit (10/100/1000), позначених синім кольором, та до інших дротових пристроїв для мережі Ethernet у вашій мережі.

Інтернет-порт — підключіть кабель Ethernet (що також називається мережевим кабелем або інтернет-кабелем) до цього порту, позначеного жовтим кольором, та до свого модему. Кнопка Wi-Fi Protected Setup™ — натисніть цю кнопку, щоб легко налаштувати захист бездротового зв'язку на мережевих пристроях на основі Wi-Fi Protected Setup. Докладнішу інформацію можна знайти в розділі «Захист бездротового зв'язку» на сторінці 8. Вигляд маршрутизатора може різнитися

Кнопка скидання — натисніть цю кнопку та утримуйте її протягом 5-15 секунд (доки індикатори портів не блимнуть одночасно), щоб скинути налаштування маршрутизатора до заводських значень. Відновити налаштування за замовчуванням можна також за допомогою службової програми, що працює у браузері.

Linksys серії EA Огляд виробу EA4500 Вигляд ззаду Вигляд зверху Порти Ethernet Інтернет-порт Порт живлення Кнопка Wi-Fi Protected Setup Кнопка скидання USB-порт

Світловий індикатор — постійно залишається ввімкненим за підключеного живлення після успішного встановлення з'єднання Wi-Fi Protected Setup. Повільно блимає під час початкового запуску, оновлення вбудованого програмного забезпечення та встановлення з'єднання Wi‑Fi Protected Setup. Швидко блимає у випадку помилки Wi‑Fi Protected Setup.

Порти Ethernet — підключіть кабелі Ethernet (що також називаються мережевими кабелями) до цих портів Gigabit (10/100/1000), позначених синім кольором, та до інших дротових пристроїв для мережі Ethernet у вашій мережі.

Інтернет-порт — підключіть кабель Ethernet (що також називається мережевим кабелем або інтернет-кабелем) до цього порту, позначеного жовтим кольором, та до свого модему.

Кнопка Wi-Fi Protected Setup™ — натисніть цю кнопку, щоб легко налаштувати захист бездротового зв'язку на мережевих пристроях на основі Wi-Fi Protected Setup. Докладнішу інформацію можна знайти в розділі «Захист бездротового зв'язку» на сторінці 8.

USB-порт — щоб легко надати доступ до даних на диску іншим користувачам у вашій мережі або в Інтернеті, підключіть USB-носій до цього порту.

Кнопка скидання — натисніть цю кнопку та утримуйте її протягом 5-10 секунд (доки індикатори портів не блимнуть одночасно), щоб скинути налаштування маршрутизатора до заводських значень. Відновити налаштування за замовчуванням можна також за допомогою службової програми, що працює у браузері.

Живлення — підключіть адаптер живлення змінного струму до цього

Застереження Використовуйте лише той адаптер, який постачався разом із маршрутизатором.

Кнопка живлення — натисніть | (увімкнути), щоб увімкнути маршрутизатор.

Linksys серії EA Налаштування маршрутизатора серії EA Налаштування маршрутизатора серії EA Де можна знайти додаткові довідкові Крім цього посібника користувача, довідкові матеріали можна знайти в таких

• • Linksys.com/support (документація, завантаження, запитання і відповіді, технічна підтримка, чат для спілкування в реальному часі, форуми)

Довідка Cisco Connect (запустіть Cisco Connect, а потім натисніть «Докладніше», якщо такий пункт є)

Довідка з урахуванням контексту у службовій програмі, що працює у браузері (відкрийте службову програму, а потім натисніть Help (Довідка) у стовпчику праворуч.) Як інсталювати маршрутизатор Найпростіший та найшвидший спосіб інсталяції маршрутизатора – запустити спеціальну програму Cisco Connect. Як запустити Cisco Connect Коли запускається інсталяційний компакт-диск, Cisco Connect (програма для інсталяції маршрутизатора) автоматично встановлюється на комп'ютер. Потім за допомогою Cisco Connect можна легко керувати маршрутизатором.

У випадку втрати інсталяційного компакт-диска можна завантажити програмне забезпечення зі сторінки Linksys.com/support. Щоб запустити Cisco Connect уперше:

1. Вставте компакт диск у привід для CD чи DVD.

2. Натисніть Set up your Linksys Router (Інсталювати маршрутизатор

Linksys). Якщо ви не бачите такого пункту:

• • У Windows натисніть Пуск, Комп'ютер, а потім двічі клацніть диск компакт-диска та значок Setup (Встановлення).
• • У Mac двічі клацніть значок компакт-диска на робочому столі, а потім двічі клацніть значок Setup (Встановлення).

3. Дотримуючись інструкцій на екрані, виконайте інсталяцію

маршрутизатора. Керуйте своїм маршрутизатором за допомогою Cisco Connect Після інсталяції маршрутизатора та встановлення Cisco Connect за допомогою Cisco Connect можна легко керувати багатьма параметрами маршрутизатора,

Підключення пристроїв до своєї мережі

Випробування швидкості інтернет-з'єднання

Налаштування батьківського контролю

Налаштування доступу для гостей

Змінення назви маршрутизатора та паролю Як налаштувати маршрутизатор вручну Після інсталяції маршрутизатора за допомогою спеціальної програми (що є на компакт-диску) маршрутизатор буде готовий до використання. Якщо вам потрібно змінити його розширені параметри або якщо програма не запускається, скористайтеся службовою програмою, що працює у браузері, для маршрутизатора. Доступ до службової програми можна отримати за допомогою веб-браузера на комп'ютері, підключеному до маршрутизатора. Докладнішу інформацію про використання службової програми можна знайти в розділі «Як відкрити службову програму, що працює у браузері» на сторінці 4.

Linksys серії EA Додаткові налаштування Додаткові налаштування Як відкрити службову програму, що працює у браузері Щоб отримати доступ до деяких додаткових налаштувань, потрібно відкрити службову програму, що працює у браузері. Щоб відкрити службову програму, що працює у браузері:

1. Запустіть Cisco Connect, у розділі налаштувань маршрутизатора

натисніть Change (Змінити), натисніть Advanced settings (Розширені налаштування), а потім – OK.

2. Введіть ім'я користувача та пароль, а потім натисніть OK. Відкриється

головне меню службової програми.

Якщо налаштування маршрутизатора здійснюється без використання Cisco Connect, ім'я користувача й пароль будуть admin. Якщо ж для налаштування маршрутизатора використовується Cisco Connect, ім'я користувача та пароль можна подивитися, запустивши Cisco Connect та натиснувши Router settings (Налаштування маршрутизатора).

Відкрийте веб-браузер на комп'ютері, підключеному до мережі, а потім введіть адресу 192.168.1.1 та перейдіть до неї. Маршрутизатор запитає ім'я користувача та пароль.

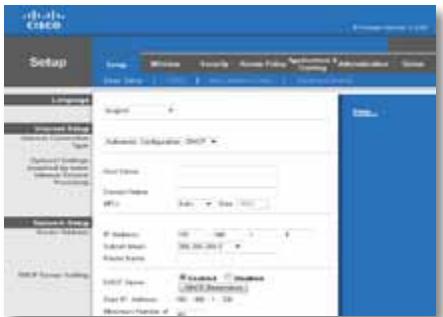

Linksys серії EA Setup > Basic Setup (Налаштування > Базове налаштування) Спершу з'являється екран Basic Setup (Базове налаштування). Це дозволяє змінити загальні налаштування маршрутизатора. Додаткові налаштування Language (Мова) Select your language (Виберіть свою мову) Щоб змінити мову, виберіть потрібну мову у розкривному меню. Мова службової програми, що працює у браузері, зміниться через п'ять секунд після того, як буде вибрано іншу мову. Internet Setup (Налаштування Інтернету) У розділі Internet Setup (Налаштування Інтернету) налаштовується конфігурація маршрутизатора для вашого інтернет-з'єднання. Більшу частину цієї інформації можна отримати у постачальника інтернет-послуг. Internet Connection Type (Тип інтернет-з'єднання) У розкривному меню виберіть тип інтернет-з'єднання, що надається вашим постачальником інтернет-послуг. Можна обрати один із таких типів:

• • Automatic Configuration - DHCP (Автоматична конфігурація - DHCP)

Static IP (Статична IP-адреса)

Bridge Mode Automatic Configuration - DHCP (Автоматична конфігурація - DHCP) Тип інтернет-з'єднання за замовчуванням – Automatic Configuration - DHCP (Автоматична конфігурація - DHCP) (Dynamic Host Configuration Protocol). Залиште значення за замовчуванням лише в тому випадку, якщо ваш інтернет-провайдер підтримує DHCP або якщо підключення виконується з використанням динамічної IP-адреси. (Цей пункт зазвичай стосується кабельних з'єднань.) Static IP (Статична IP-адреса) Якщо для підключення до Інтернету вам потрібно використати фіксовану IPадресу, виберіть пункт статичної IP-адреси (Static IP). PPPoE Якщо у вас з'єднання DSL, перевірте, чи використовує ваш провайдер протокол Point-to-Point Protocol over Ethernet (PPPoE). Якщо так, виберіть PPPoE.

Linksys серії EA PPTP Point-to-Point Tunneling Protocol (PPTP) – це послуга, що зазвичай стосується підключень у Європі. Якщо ваше з'єднання PPTP підтримує DHCP або динамічну IP-адресу, виберіть Obtain an IP Address Automatically (Отримувати IPадресу автоматично). Якщо для підключення до Інтернету вам потрібно використовувати фіксовану IP-адресу, виберіть Specify an IP Address (Вказати IP-адресу) та налаштуйте наведені нижче параметри. Додаткові налаштування Wireless > Wireless Settings (Бездротовий зв'язок > налаштування бездротового Основні налаштування для бездротової мережі встановлюються на цьому

Після налаштування бездротової мережі налаштуйте параметри захисту для бездротового зв'язку. Layer 2 Tunneling Protocol (L2TP) – це послуга, що зазвичай стосується підключень в Ізраїлі. Параметри Connect on Demand (Підключатися за запитом) або Keep Alive (Підтримувати активність) Налаштування бездротового зв'язку Параметри Connect on Demand (Підключатися за запитом) та Keep Alive (Підтримувати активність) дозволяють обирати потрібний спосіб підключення: маршрутизатор підключається до Інтернету лише за потреби (це корисно, якщо оплата здійснюється за час підключення) або маршрутизатор завжди залишається підключеним. Виберіть відповідний пункт. Network Mode (Режим мережі) Виберіть стандарти бездротової роботи, що підтримуватимуться вашою мережею.

Mixed (Змішаний) Якщо в мережі є пристрої Wireless-N (2,4 ГГц), Wireless-G та Wireless-B, залиште значення за замовчуванням, тобто Mixed (Змішаний).

Wireless-B/G Only (Лише Wireless-B/G) Якщо в мережі є пристрої як Wireless-B, так і Wireless-G (2,4 ГГц), виберіть Wireless-B/G Only (Лише Wireless-B/G).

Wireless-B Only (Лише Wireless-B) Якщо у вас лише пристрої Wireless-B, виберіть Wireless-B Only (Лише Wireless-B).

Wireless-G Only (Лише Wireless-G) Якщо у вас лише пристрої Wireless-G, виберіть Wireless-G Only (Лише Wireless-G).

Wireless-N Only (Лише Wireless-N) Якщо у вас лише пристрої Wireless-N (2,4 ГГц), виберіть Wireless-N Only (Лише Wireless-N).

Disabled (Вимкнено) Якщо в мережі немає пристроїв Wireless-B, Wireless-G та Wireless-N (2,4 ГГц), виберіть Disabled (Вимкнено).

Linksys серії EA Додаткові налаштування

Якщо у вас двохдіапазонний маршрутизатор, для діапазону 5 ГГц можна вибрати значення Mixed (Змішаний), Wireless-A Only (Лише Wireless-A), Wireless-N Only (Лише Wireless-N) або Disabled (Вимкнено). Якщо ви не впевнені щодо того, який режим слід використовувати, залиште значення за замовчуванням, тобто Mixed (Змішаний). Network Name (SSID) (Назва мережі (SSID)) Service Set Identifier (SSID) – це назва мережі, що використовуватиметься всіма пристроями в бездротовій мережі. У назві враховується регістр символів, і назва має складатися не більш ніж із 32 клавіатурних символів. За замовчуванням це слово Cisco з останніми 5 цифрами серійного номера маршрутизатора, який можна знайти на маршрутизаторі знизу. Якщо встановлення виконувалося за допомогою спеціальної програми, то назву мережі за замовчуванням змінено на назву, що легко запам'ятовується.

Якщо відновити заводські налаштування для маршрутизатора (натисканням кнопки Reset (Скидання) або за допомогою екрана Administration (Адміністрування) > Factory Defaults (Заводські налаштування)), для назви мережі буде повернено значення за замовчуванням. Поверніть вихідне значення для назви мережі, або вам доведеться заново підключати всі пристрої в бездротовій мережі до мережі з новою назвою. Channel Width (Ширина каналу) Для забезпечення найкращої швидкодії в мережі, що використовує пристрої Wireless-B, Wireless-G та Wireless-N (2,4 ГГц), виберіть Auto (20 MHz or 40 MHz) (Авто (20 МГц або 40 МГц). Щоб ширина каналу становила 20 МГц, залиште значення за, тобто 20 MHz only (Лише 20 Channel (Канал) Виберіть канал із розкривного списку для роботи в мережі Wireless-B, Wireless-G та Wireless-N (2,4 ГГц). Якщо ви не впевнені щодо того, який канал слід вибрати, залиште значення за замовчуванням, тобто Auto (Авто). SSID Broadcast (Передача SSID) Коли клієнти в бездротовій мережі виконуватимуть пошук локальної бездротової мережі, щоб приєднатися до неї, виявлятиметься SSID, що передається маршрутизатором. Щоб SSID маршрутизатора передавався, залиште значення за замовчуванням, тобто Enabled (Увімкнено). Якщо передавати SSID маршрутизатора не потрібно, виберіть Disabled (Вимкнено).

Linksys серії EA Захист бездротового зв'язку Захист бездротового зв'язку Wireless (Бездротовий зв’язок) > Wireless Security (Захист бездротового зв'язку) Налаштування захисту визначають захист ваших бездротових мереж. Маршрутизатор підтримує такі можливості захисту бездротового зв'язку: WPA2/WPA Mixed Mode (Змішаний режим WPA2/WPA), WPA2 Personal (WPA2 індивідуально), WPA Personal (WPA індивідуально), WPA2/WPA Enterprise Mixed Mode (Змішаний режим WPA2/WPA для підприємств), WPA2 Enterprise (WPA2 для підприємств), WPA Enterprise (WPA для підприємств), та WEP. (WPA – це Wi-Fi Protected Access (Захищений доступ Wi-Fi). WEP – це Wireless Equivalent Privacy (Бездротова еквівалентна секретність).). Індивідуальні можливості Варіант захисту

WPA2 Personal (WPA2 індивідуально) Найсильніший WPA2/WPA Mixed Mode (Змішаний режим WPA2/WPA) WPA2: найсильніший WPA: сильний WPA Personal (WPA індивідуально)

Налаштування параметрів WPA2/WPA Mixed Mode (Змішаний режим WPA2/WPA), WPA2 Personal (WPA2 індивідуально), WPA Personal (WPA індивідуально) Якщо для Security Mode (режиму захисту) обрати значення WPA2/ WPA Mixed Mode (Змішаний режим WPA2/WPA), кожен пристрій у бездротовій мережі МАЄ використовувати WPA2/WPA та однакову ідентифікаційну фразу. Якщо для Security Mode (режиму захисту) обрати значення WPA2 Personal (WPA2 індивідуально), кожен пристрій у бездротовій мережі МАЄ використовувати WPA2 Personal (WPA2 індивідуально) та однакову ідентифікаційну фразу. Якщо для Security Mode (режиму захисту) обрати значення WPA Personal (WPA індивідуально), кожен пристрій у бездротовій мережі МАЄ використовувати WPA Personal (WPA індивідуально) та однакову ідентифікаційну фразу. Корпоративні можливості Корпоративні можливості доступні для мереж, що використовують сервер RADIUS для автентифікації. Корпоративні варіанти захисту надійніші за індивідуальні, оскільки WPA2 або WPA забезпечує шифрування, а RADIUS забезпечує автентифікацію. Варіант захисту

WPA2 Enterprise (WPA2 для підприємств) Найсильніший WPA2/WPA Enterprise Mixed Mode (Змішаний режим WPA2/ WPA для підприємств) WPA2: найсильніший WPA: сильний WPA Enterprise (WPA для підприємств)

Passphrase (Ідентифікаційна фраза) Введіть ідентифікаційну фразу з 8-63 символів. За замовчуванням це пароль. Якщо інсталяція виконувалася за допомогою спеціального програмного забезпечення, то значення за замовчуванням змінено на унікальну ідентифікаційну фразу, яку можна знайти, запустивши Cisco Connect, а потім натиснувши Router settings (Налаштування маршрутизатора).

Linksys серії EA Захист бездротового зв'язку WPA2/WPA Enterprise Mixed Mode (Змішаний режим WPA2/WPA для підприємств), WPA2 Enterprise (WPA2 для підприємств), WPA Enterprise (WPA для підприємств) Ці варіанти використовується узгоджено з сервером RADIUS. (Вони мають використовуватися, лише якщо сервер RADIUS підключено до маршрутизатора.) Disabled (Вимкнено) Якщо вибрати варіант вимкнення захисту бездротового зв'язку, під час першої спроби вийти в Інтернет з'явиться повідомлення про те, що захист бездротового зв'язку вимкнено. Буде надано можливість увімкнути захист бездротового зв'язку або підтвердити, що ви розумієте ризики, але все одно хочете продовжити роботу без захисту бездротового зв'язку.

Якщо для Security Mode (режиму захисту) обрати значення WPA2/WPA Enterprise Mixed Mode (Змішаний режим WPA2/WPA для підприємств), кожен пристрій у бездротовій мережі МАЄ використовувати WPA2/WPA Enterprise Mixed Mode (Змішаний режим WPA2/WPA для підприємств) та однаковий спільний ключ. Якщо для Security Mode (режиму захисту) обрати значення WPA2 Enterprise (WPA2 для підприємств), кожен пристрій у бездротовій мережі МАЄ використовувати WPA2 Enterprise (WPA2 для підприємств) та однаковий спільний ключ. Якщо для Security Mode (режиму захисту) обрати значення WPA Enterprise (WPA для підприємств), кожен пристрій у бездротовій мережі МАЄ використовувати WPA Enterprise (WPA для підприємств) та однаковий спільний ключ. RADIUS Server (Сервер RADIUS) Введіть IP-адресу сервера RADIUS. RADIUS Port (Порт RADIUS) замовчуванням це 1812. Введіть номер порту сервера RADIUS. За Shared Key (Спільний ключ) Введіть спільний для маршрутизатора та сервера

Linksys серії EA Усунення несправностей Усунення несправностей Інформація у цьому розділі може допомогти розв'язати розповсюджені проблеми, що виникають під час інсталяції, та підключитися до Інтернету. На компакт-диску до маршрутизатора є інсталяційна програма Cisco Connect, що дозволяє легко підключати мережеві пристрої, змінювати налаштування маршрутизатора, контролювати доступ для гостей, вмикати батьківський контроль та підключатися до Інтернету. Cisco Connect під час інсталяції також встановлюється на ваш комп'ютер. Якщо програмі Cisco Connect не вдається виконати інсталяцію, у цьому розділі можна знайти потрібні рішення. Як запустити Cisco Connect після інсталяції Коли запускається інсталяційний компакт-диск, Cisco Connect автоматично встановлюється на комп'ютер. Потім за допомогою Cisco Connect можна легко керувати мережею. Щоб запустити Cisco Connect на комп'ютері із системою Windows:

1. Натисніть Пуск, Усі програми, потім виберіть Cisco Connect.

Відкриється головне меню Cisco Connect. Щоб запустити Cisco Connect на комп'ютері із системою Mac OS X:

1. Відкрийте Finder і виберіть Програми на панелі ліворуч.

2. Двічі клацніть значок Cisco Connect.

Додаткову допомогу можна отримати у службі підтримки клієнтів, відміченій різноманітними нагородами, за адресою linksys.com/support. Відкриється головне меню Cisco Connect.

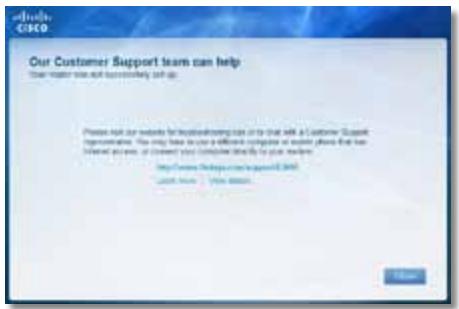

Linksys серії EA Маршрутизатор не вдалося успішно інсталювати Усунення несправностей

Тимчасово вимкніть брандмауер (мережевий захисний екран) свого комп'ютера (вказівки можна знайти в інструкції до нього), потім іще раз запустіть програму Setup (встановлення) на компакт-диску до маршрутизатора.

Якщо у вас є інший комп'ютер, скористайтеся іншим комп'ютером для запуску програми Setup (встановлення) на компакт-диску до маршрутизатора. Повідомлення Get Windows XP Service Pack 3 (Потрібна система Windows XP Service Pack 3) На комп'ютерах із системою Windows XP для роботи Cisco Connect необхідне оновлення Service Pack 3. Якщо під час першого встановлення з'являється повідомлення «Get Windows Service Pack 3» (Потрібна система Windows XP Service Pack 3), виконайте такі кроки для вирішення проблеми. Якщо програмі Cisco Connect не вдалося виконати інсталяцію, можна спробувати таке:

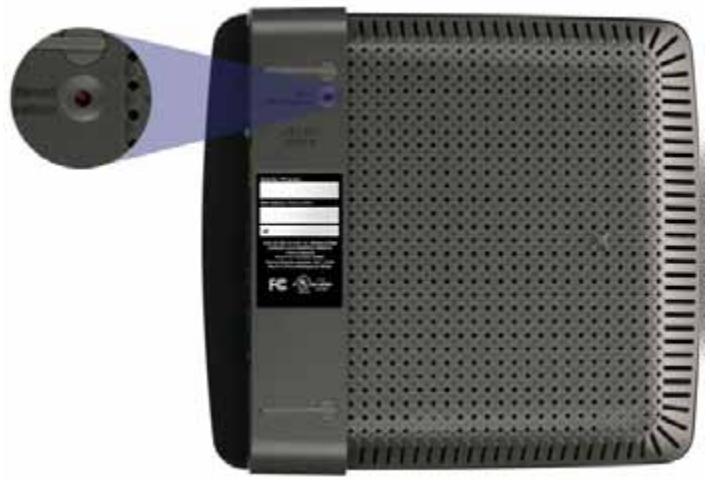

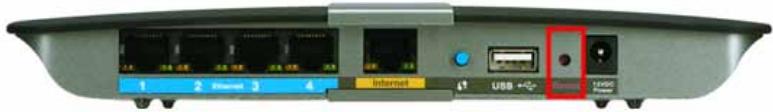

• • Скріпкою або шпилькою натисніть на маршрутизаторі кнопку Reset (Скидання) та утримуйте її протягом 5-15 секунд, потім іще раз запустіть програму Setup (встановлення) на компакт-диску до маршрутизатора. Якщо встановлена версія Service Pack старіша за версію 3, необхідно завантажити та встановити Service Pack 3.

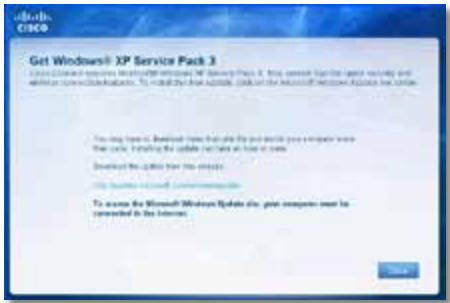

Щоб тимчасово підключитися до Інтернету та завантажити Service Pack потрібної версії, можна скористатися кабелем Ethernet із комплекту для підключення безпосередньо до модему. Вигляд маршрутизатора може різнитися Щоб встановити Service Pack 3:

1. Клацніть посилання в повідомленні Cisco Connect про помилку або

підключіться до веб-сайту Microsoft Update (update.microsoft.com/ windowsupdate).

2. Дотримуйтесь інструкцій на веб-сайті або зверніться в компанію

Microsoft, якщо вам потрібна додаткова допомога.

3. Після завантаження та встановлення Service Pack 3 запустіть програму

Setup (встановлення) на компакт-диску до маршрутизатора.

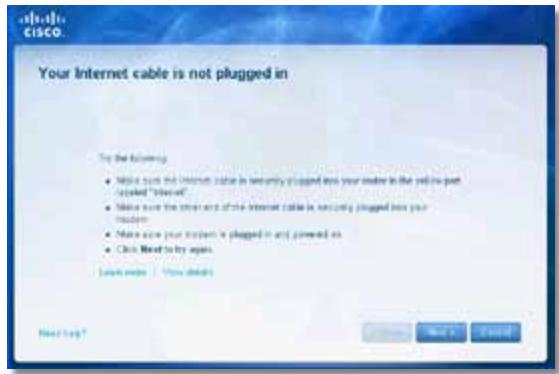

Linksys серії EA Усунення несправностей Повідомлення Your Internet cable is not plugged in (Інтернет-кабель не підключено) Якщо під час спроби встановлення маршрутизатора з'являється повідомлення «Your Internet cable is not plugged in» (Інтернет-кабель не підключено), виконайте такі кроки для вирішення проблеми. Вигляд кабельного модему ззаду Вигляд модему DSL ззаду Щоб вирішити проблему:

1. Переконайтеся що інтернет-кабель або кабель Ethernet (чи такий кабель,

як той, що постачається разом із маршрутизатором) надійно підключено до жовтого порту Internet (Інтернет) ззаду на маршрутизаторі та до відповідного порту на модемі. Цей порт на модемі зазвичай позначається як Ethernet, але також може називатися Internet або WAN.

2. Переконайтеся, що модем підключено до електромережі та ввімкнено.

Якщо на ньому є перемикач живлення, переконайтеся. що його встановлено в положення ON (УВІМК.) або l.

3. Якщо інтернет-послуги надаються вам за допомогою кабелю, перевірте,

щоб до порту CABLE (КАБЕЛЬ) на модемі було підключено коаксіальний кабель, наданий провайдером Інтернету. Або ж, якщо Інтернет надається за допомогою абонентської лінії DSL, переконайтеся, що телефон DSL підключено до порту DSL на модемі.

4. Якщо комп'ютер раніше було підключено до модему за допомогою USBкабелю, від'єднайте USB-кабель.

5. Поверніться до вікна Cisco Connect та натисніть Next (Далі), щоб

повторити спробу. Якщо вікно було закрито, запустіть програму Setup (встановлення) на компакт-диску до маршрутизатора. Вигляд маршрутизатора ззаду

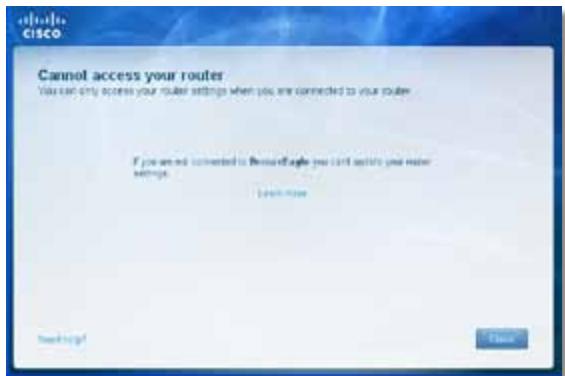

Linksys серії EA Повідомлення Cannot access your router (Неможливо отримати доступ до маршрутизатора) Усунення несправностей

3. Клацніть назву власної мережі, а потім натисніть Підключитися. У

прикладі нижче комп'ютер було підключено до іншою мережі під назвою JimsRouter. Назву мережі Linksys серії E BronzeEagle у прикладі показано виділенням. Якщо до маршрутизатора не вдається отримати доступ через те, що комп'ютер не підключено до мережі, виконайте такі кроки для вирішення проблеми. Щоб отримати доступ до маршрутизатора, потрібно підключитися до власної мережі. Якщо наразі у вас є бездротовий доступ до Інтернету, проблема може полягати в тому, що ви випадково підключилися до іншої бездротової мережі. Щоб вирішити проблему на комп'ютерах із системою Windows:

1. На робочому столі Windows двічі клацніть правою кнопкою миші на

значку бездротового зв'язку на панелі завдань.

4. Якщо з'явиться запит для введення ключа мережі, введіть свій пароль

(ключ захисту) у поля ключа мережі та підтвердження ключа мережі, а потім натисніть Підключитися.

2. Натисніть Переглянути доступні бездротові мережі. З'явиться список

доступних мереж. Комп'ютер підключиться до мережі, і доступ до маршрутизатора має

Linksys серії EA Щоб вирішити проблему на комп'ютерах із системою Mac:

1. На панелі меню вгорі екрана клацніть значок AirPort. З'явиться

список бездротових мереж. Програмою Cisco Connect вашій мережі автоматично присвоєно назву. У прикладі нижче комп'ютер було підключено до іншої мережі під н азвою JimsRouter. Назву мережі Linksys серії E BronzeEagle у прикладі показано виділенням.

2. Клацніть назву бездротової мережі свого маршрутизатора Linksys серії E

(BronzeEagle у прикладі).

3. Введіть пароль своєї бездротової мережі (ключ захисту) у поле Пароль,

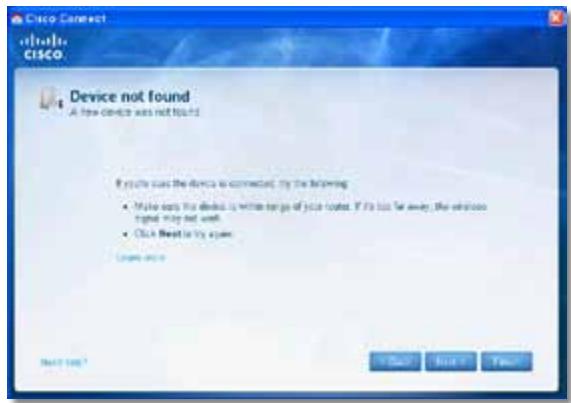

потім натисніть OK. Усунення несправностей Повідомлення Device not found (Пристрій не знайдено) Під час спроби підключення мережевого пристрою (такого як iPhone, iPod, смартфон) з'являється повідомлення «Device not found» (Пристрій не знайдено), виконайте такі кроки для вирішення проблеми.

Щоб під час початкової інсталяції сигнал був сильнішим, помістіть свої бездротові пристрої поруч із маршрутизатором. На великих відстанях маршрутизатору складніше виявити пристрої. Щоб вирішити проблему:

1. Запустіть Cisco Connect.

2. Натисніть Computers and devices (Комп'ютери та пристрої). З'явиться

вікно Computers and other devices (Комп'ютери та інші пристрої).

3. Натисніть Other Wireless devices (Інші бездротові пристрої).

4. Увімкніть підключення Wi-Fi на пристроях у вашій бездротовій мережі,

потім знайдіть назву своєї бездротової мережі. Довідкову інформацію можна знайти в документації до пристрою.

Бездротовий пристрій має підтримувати WPA/WPA2.

5. На бездротовому мережевому пристрої виберіть назву мережі свого

маршрутизатора та введіть пароль (ключ захисту).

6. У Cisco Connect натисніть Next (Далі).

Усунення несправностей Приклад: знайдіть меню Wi-Fi у своєму смартфоні чи іншому бездротовому пристрої та виконайте пошук доступних бездротових мереж. У цьому прикладі з використанням інформації про мережу, наданої Cisco Connect, яку показано на попередньому екрані, виберіть BronzeEagle. Android iPhone

7. Введіть пароль (ключ захисту), наданий Cisco Connect. У цьому прикладі

ключ захисту – B6eM9UkCjz.

У паролі враховується регістр символів. Переконайтеся, що символи вводяться в потрібному регістрі.

8. Коли бездротовий пристрій буде успішно підключено до бездротової

мережі, введіть назву для пристрою в Cisco Connect, а потім натисніть Finish (Завершити).

Linksys EA2700 Специфікації Специфікації Linksys EA2700 Розряд ключа захисту до 128-розрядного шифрування Назва моделі Linksys EA2700 Зовнішні фактори

Номер моделі EA2700 174 x 190 x 28 мм (6,85” x 7,48” x 1,10”)

12 В, 1 А Кількість антен всього 4, 2 внутрішніх антени для кожного діапазону радіочастот 2,4 ГГц та 5 ГГц Сертифікації FCC, IC, CE, Wi-Fi A/B/G/N Температура експлуатації від 0 до 40°C Можливість від'єднання

Температура зберігання від -20 до 60°C Швидкість порту

10/100/1000 Мб/с (Gigabit Ethernet) Вологість під час експлуатації 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Вологість під час

2,4 ГГц 802.11b: -90 dBm для 11 Мб/с 802.11g: -75 dBm для 54 Мб/с 802.11n 20 МГц: -73 dBm для MCS15 802.11n 40 МГц: -70 dBm для MCS15 5 ГГц 802.11a: -72 dBm для 54 Мб/с 802.11n 20 МГц: -70 dBm для MCS15 802.11n 40 МГц: -67 dBm для MCS15 Підсилення антени в dBi 2,4 ГГц: Антена 1: ≤3,45 dBi Антена 2: ≤2,46 dBi 5 ГГц: Антена 1: ≤4,41 dBi Антена 2: ≤5,15 dBi UPnP Підтримується Функції захисту

від 10 до 80% відносної вологості, без конденсату від 5 до 90%, без конденсату

Інформацію щодо нормативних документів, гарантії та захисту можна знайти на компакт-диску, що постачається з маршрутизатором, або за адресою Linksys.com/support. Специфікації можуть змінюватись без попередження. Показник максимальної швидкодії взято зі специфікацій IEEE Standard 802.11. Фактична швидкодія може змінюватись, пропускна здатність бездротової мережі, пропускна здатність каналу передачі даних, діапазон та покриття можуть бути меншими. Швидкодія залежить від багатьох факторів, умов та змінних, у тому числі відстані від точки доступу, навантаження в мережі, матеріалів та конструкції будівлі, операційної системи, комбінації пристроїв для бездротового зв'язку, перешкод та інших несприятливих умов.

Linksys EA3500 Специфікації Linksys EA3500 Назва моделі Linksys EA3500

802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Кількість антен Можливість від'єднання Функції захисту

Розряд ключа захисту до 128-розрядного шифрування Підтримка файлових систем пам'яті FAT, NTFS та HFS+ Зовнішні фактори

всього 6, 3 внутрішніх антени для кожного діапазону радіочастот 2,4 ГГц та 5 ГГц 170 x 25 x 190 мм (6,69” x 0,98” x 7,48”) Вага виробу 326 г

12 В, 2 А Сертифікації FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Швидкість порту

10/100/1000 Мб/с (Gigabit Ethernet) Температура експлуатації від 0 до 40°C

Інтернет, Ethernet (1-4), USB, живлення Температура зберігання від -20 до 60°C

Reset (Скидання), Wi-Fi Protected Setup Світлодіоди Живлення, Інтернет, Ethernet (1-4) Вологість під час експлуатації

802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Чутливість прийому 2,4 ГГц 802.11b: -87 dBm для 11 Мб/с (типово) 802.11g: -77 dBm для 54 Мб/с (типово) 802,11n (20 МГц): -72 dBm для MCS15 (типово) 802,11n (40 МГц): -69 dBm для MCS15 (типово) 5 ГГц 802.11a: -74 dBm для 54 Мб/с (типово) 802.11n 20 МГц: -67 dBm для MCS23 (типово) 802.11n 40 МГц: -64 dBm для MCS23 (типово) Підсилення антени 2,4 ГГц (дипольні антени) Антена 1 ≤ 2,70 dBi Антена 2 ≤ 3,70 dBi Антена 3 ≤ 4,95 dBi 5 ГГц (дипольні антени) Антена 1 ≤ 4,46 dBi Антена 2 ≤ 3,23 dBi Антена 3 ≤ 3,88 dBi UPnP Вологість під час

від 10 до 80% відносної вологості, без конденсату від 5 до 90%, без конденсату

Інформацію щодо нормативних документів, гарантії та захисту можна знайти на компакт-диску, що постачається з маршрутизатором, або за адресою Linksys.com/support. Специфікації можуть змінюватись без попередження. Показник максимальної швидкодії взято зі специфікацій IEEE Standard 802.11. Фактична швидкодія може змінюватись, пропускна здатність бездротової мережі, пропускна здатність каналу передачі даних, діапазон та покриття можуть бути меншими. Швидкодія залежить від багатьох факторів, умов та змінних, у тому числі відстані від точки доступу, навантаження в мережі, матеріалів та конструкції будівлі, операційної системи, комбінації пристроїв для бездротового зв'язку, перешкод та інших несприятливих умов. Підтримується

Linksys EA4500 Специфікації Linksys EA4500 Підтримка файлових систем для накопичувача FAT32, NTFS та HFS+ Назва моделі Linksys EA4500 UPnP Підтримується

Dual-Band N900 Router with Gigabit and USB Функції захисту

Номер моделі EA4500 Розряд ключа захисту до 128-розрядного шифрування

802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Зовнішні фактори Радіочастота 2,4 та 5 ГГц

Живлення, USB, Інтернет, Ethernet (1-4)

Reset (Скидання), Wi-Fi Protected Setup Сертифікації Світлодіоди Верхня панель: живлення Задня панель: Інтернет, Ethernet (1-4) FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Температура експлуатації від 0 до 40°C Кількість антен всього 6, 3 внутрішніх антени для кожного діапазону радіочастот 2,4 ГГц та 5 ГГц 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM 2,4 ГГц 802.11b: -87 dBm для 11 Мб/с (типово) 802.11g: -77 dBm для 54 Мб/с (типово) 802.11n: 20 МГц: -70 dBm для MCS15 (типово) 802.11n: 40 МГц: -66 dBm для MCS15 (типово) 5 ГГц 802.11a: -74 dBm для 54 Мб/с (типово) 802.11n: 20 МГц: -67 dBm для MCS23 (типово) 802.11n: 40 МГц: -64 dBm для MCS23 (типово) 2,4 ГГц (3 внутрішніх антени PIFA) PIFA 1 ≤ 3,31 dBi (праворуч) PIFA 2 ≤ 3,45 dBi (спереду) PIFA 3 ≤ 1,96 dBi (ліворуч) 5 ГГц (3 внутрішніх антени PIFA) PIFA 1 ≤ 3,71 dBi (праворуч) PIFA 2 ≤ 3,60 dBi (спереду) PIFA 3 ≤ 4,27 dBi (ліворуч) Температура зберігання від -20 до 60°C Можливість від'єднання

Чутливість прийому Підсилення антени в dBi Вологість під час експлуатації Вологість під час

від 10 до 80% відносної вологості, без конденсату від 5 до 90%, без конденсату

Інформацію щодо нормативних документів, гарантії та захисту можна знайти на компакт-диску, що постачається з маршрутизатором, або за адресою Linksys.com/support. Специфікації можуть змінюватись без попередження. Показник максимальної швидкодії взято зі специфікацій IEEE Standard 802.11. Фактична швидкодія може змінюватись, пропускна здатність бездротової мережі, пропускна здатність каналу передачі даних, діапазон та покриття можуть бути меншими. Швидкодія залежить від багатьох факторів, умов та змінних, у тому числі відстані від точки доступу, навантаження в мережі, матеріалів та конструкції будівлі, операційної системи, комбінації пристроїв для бездротового зв'язку, перешкод та інших несприятливих умов.

Завітайте на linksys.com/support, щоб отримати технічну підтримку, відмічену численними нагородами Cisco, логотип Cisco та Linksys є торговими марками або зареєстрованими торговими марками компанії Cisco та/або її дочірніх компаній у США та інших країнах. Список торгових марок Cisco можна знайти за адресою www.cisco.com/go/trademarks. Усі інші торгові марки, згадані в цьому документі, належать відповідним власникам. © 2012 рр. Компанія Cisco та/або її дочірні компанії. Усі права захищено. 3425-01602 Hướng dẫn sử dụng Linksys EA-Series Linksys EA-Series Mục lục Mục lục Tổng quan sản phẩm Bảo mật không dây EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Mặt sau Mặt đáy
