MANUALE UTENTE EA4500 LINKSYS

Configurazione manuale del router . . . . . . . . . . . . . . . . . . 3 Configurazione avanzata Apertura dell'utilità basata sul browser . . . . . . . . . . . . . . . . 4 Setup (Configurazione) > Basic Setup (Configurazione di base) . 5 Language (Lingua) Internet Setup (Configurazione Internet)

Wireless > Wireless Security (Protezione wireless) . . . . . . . . . . 8 Opzioni Personal Opzioni Office Impostazioni opzioni

Risoluzione dei problemi Esecuzione di Cisco Connect dopo la configurazione . . . . . . La configurazione del router non è riuscita . . . . . . . . . . . . . Messaggio Get Windows XP Service Pack 3 (Installa Windows XP Service Pack 3) . . . . . . . . . . . . . . . . Messaggio Your Internet cable is not plugged in (Il cavo Internet non è collegato) . . . . . . . . . . . . . . . . . . Messaggio Cannot access your router (Impossibile accedere al router) . . . . . . . . . . . . . . . . . . . Messaggio Device not found (Dispositivo non trovato) . . . . . .

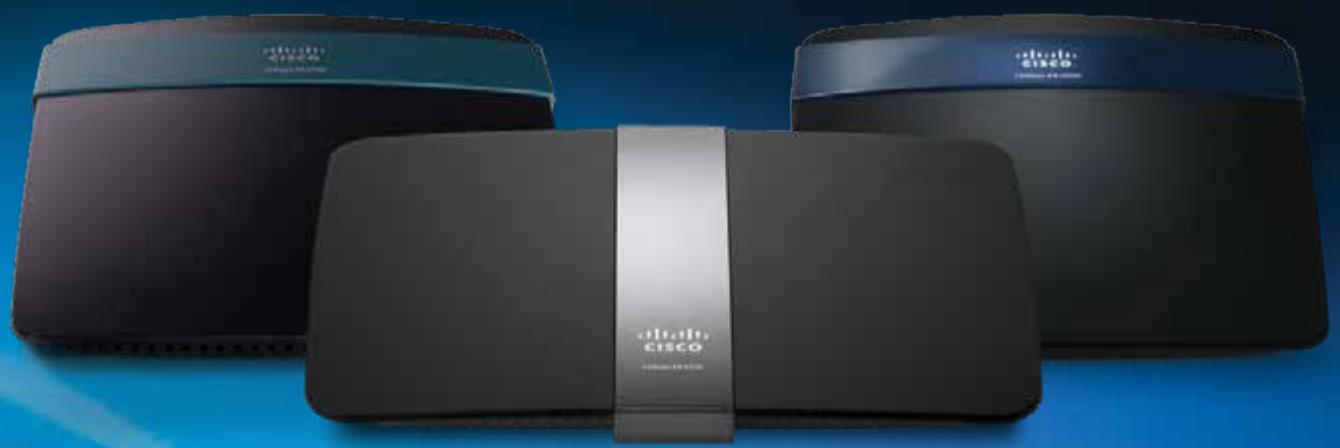

Linksys E-Series Panoramica dei prodotti Panoramica dei prodotti EA2700/EA3500

Indicatore di alimentazione—Rimane acceso in modo fisso quando è presente l'alimentazione e in seguito alla connessione Wi-Fi Protected Setup. Lampeggia lentamente durante l'avvio, gli aggiornamenti del firmware e durante la connessione Wi‑Fi Protected Setup. Lampeggia rapidamente quando c'è un errore di Wi‑Fi Protected Setup.

Alimentazione—Consente di collegare l'adattatore di corrente CA incluso a questa porta. Attenzione Utilizzare solo l'adattatore in dotazione con il router. Vista posteriore

Pulsante di alimentazione—Premere | (acceso) per accendere il router.

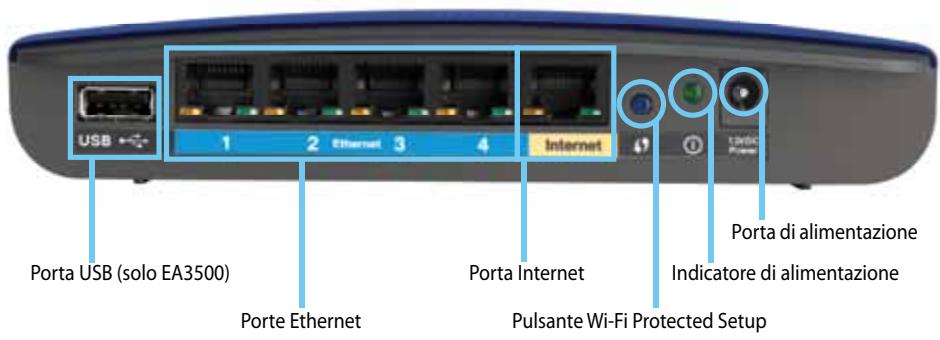

Vista inferiore Porta di alimentazione Porta USB (solo EA3500) Porta Internet Porte Ethernet Indicatore di alimentazione Pulsante Wi-Fi Protected Setup L'aspetto del router può variare

Porta USB (solo EA3500)—Consente di condividere facilmente lo spazio di archiviazione su disco con altri utenti su Internet o sulla propria rete, collegando un'unità USB a questa porta.

Porte Ethernet—Consentono di collegare i cavi Ethernet (chiamati anche cavi di rete) alla porte Gigabit (10/100/1000), di colore blu, e agli altri dispositivi di rete Ethernet sulla propria rete

Porta Internet—Consente di collegare un cavo Ethernet (chiamato anche cavo di rete o Internet) a questa porta, di colore giallo, e al proprio modem. Pulsante Wi-Fi Protected Setup™—Premendo questo pulsante si può configurare facilmente la protezione wireless sui dispositivi di rete abilitati Wi-Fi Protected Setup. Per maggiori informazioni, vedere "Wireless Security (Protezione wireless)" a pagina 8. L'aspetto del router può variare

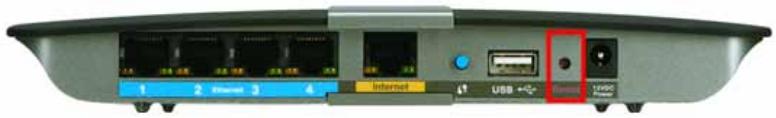

Pulsante di ripristino—Tenere premuto questo pulsante per 5-15 secondi (finché le spie delle porte non lampeggiano contemporaneamente) per ripristinare le impostazioni predefinite del router. In alternativa è possibile ripristinare le impostazioni predefinite utilizzando l'utilità basata sul browser.

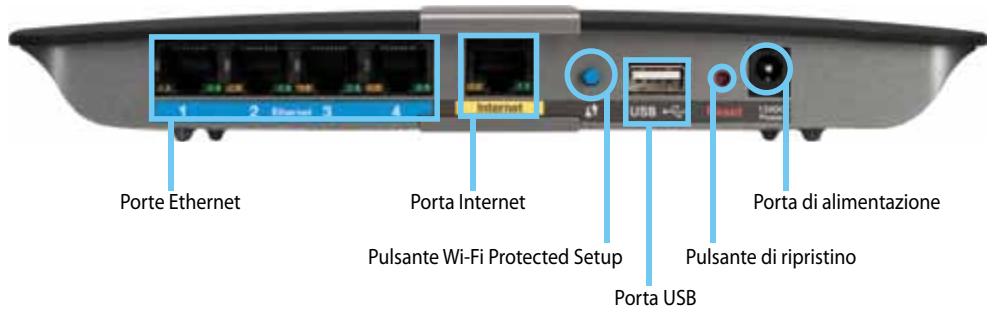

Linksys E-Series Panoramica dei prodotti E4200 Vista posteriore

Porte Ethernet Porta Internet Porta di alimentazione Pulsante Wi-Fi Protected Setup Pulsante di ripristino Porta USB Indicatore luminoso

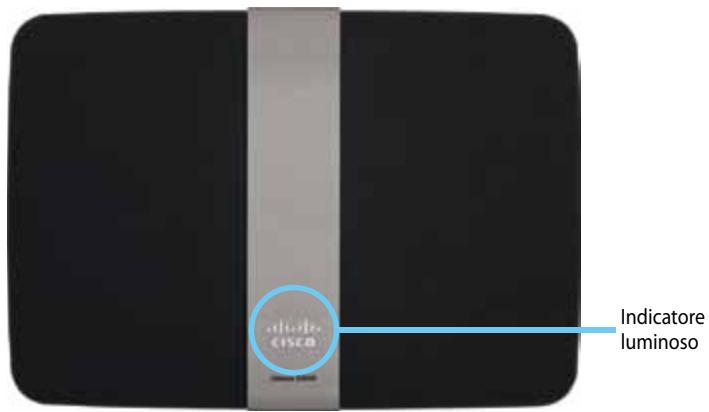

Indicatore luminoso—Rimane acceso in modo fisso quando è presente l'alimentazione e in seguito alla connessione Wi-Fi Protected Setup. Lampeggia lentamente durante l'avvio, gli aggiornamenti del firmware e durante la connessione Wi‑Fi Protected Setup. Lampeggia rapidamente quando c'è un errore di Wi‑Fi Protected Setup.

Porte Ethernet—Consentono di collegare i cavi Ethernet (chiamati anche cavi di rete) alla porte Gigabit (10/100/1000), di colore blu, e agli altri dispositivi di rete Ethernet sulla propria rete

Porta Internet—Consente di collegare un cavo Ethernet (chiamato anche cavo di rete o Internet) a questa porta, di colore giallo, e al proprio modem.

Pulsante Wi-Fi Protected Setup™—Premendo questo pulsante si può configurare facilmente la protezione wireless sui dispositivi di rete abilitati Wi-Fi Protected Setup. Per maggiori informazioni, vedere "Wireless Security (Protezione wireless)" a pagina 8.

Porta USB—Consente di condividere facilmente lo spazio di archiviazione su disco con altri utenti su Internet o sulla propria rete, collegando un'unità USB a questa porta.

Pulsante di ripristino—Tenere premuto questo pulsante per 5-15 secondi (finché le spie delle porte non lampeggiano contemporaneamente) per ripristinare le impostazioni predefinite del router. In alternativa è possibile ripristinare le impostazioni predefinite utilizzando l'utilità basata sul browser.

Alimentazione—Consente di collegare l'adattatore di corrente CA incluso a questa porta. Attenzione Utilizzare solo l'adattatore in dotazione con il router.

Pulsante di alimentazione—Premere | (acceso) per accendere il router.

Linksys EA-Series Configurazione del router EA-Series Configurazione del router EA-Series Come ottenere ulteriore assistenza Oltre alla presente guida per l'utente, è possibile ottenere assistenza nei seguenti modi:

Linksys.com/support (documentazione, download, domande frequenti, assistenza tecnica, chat dal vivo, forum)

Assistenza Cisco Connect (eseguire Cisco Connect, quindi fare clic su Learn More - Ulteriori informazioni, se disponibile)

Guida sensibile al contesto con utilità basata sul browser (aprire l'utilità, quindi fare clic su Help - Guida nella colonna di destra). Configurazione del router Il modo più semplice e rapido per configurare il router è eseguire il software di configurazione di Cisco Connect. Avvio di Cisco Connect Quando si esegue il CD di configurazione, Cisco Connect (il software di configurazione del router) viene installato automaticamente sul computer. Quindi, sarà possibile utilizzare Cisco Connect per gestire facilmente il router. Nota: Se si perde il CD di configurazione, è possibile scaricare il software da Linksys.com/support. Per avviare Cisco Connect per la prima volta:

1. Inserire il CD nell'unità CD o DVD.

2. Fare clic su Set up your Linksys Router (Configurazione del router

Linksys). Se questa opzione non viene visualizzata:

• • Per Windows, fare clic su Start, Computer, quindi fare doppio clic sull'unità CD e l'icona Setup (Configurazione).
• • Per Mac, fare doppio clic sull'icona del CD sulla scrivania, quindi fare doppio clic sull'icona Setup (Configurazione).

3. Attenersi alle istruzioni su schermo per completare l'installazione del

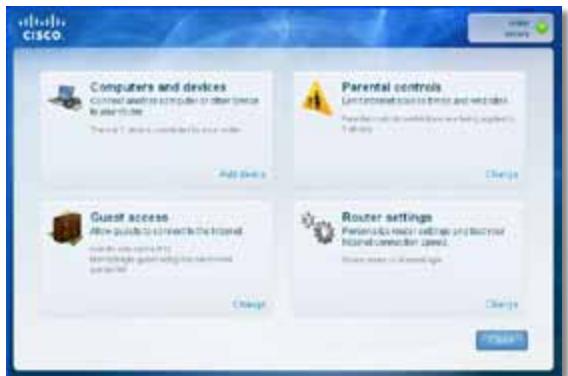

router. Utilizzo di Cisco Connect per la gestione del router Dopo la configurazione del router e l'installazione di Cisco Connect, è possibile utilizzare Cisco Connect per gestire facilmente gran parte delle impostazioni del router, quali:

Connessione dei dispositivi alla rete

Verifica della velocità di connessione Internet

Configurazione della funzione Filtro famiglia

Configurazione accesso ospiti

Modifica del nome e della password del router Configurazione manuale del router Dopo la configurazione mediante l'apposito software (disponibile sul CD), il router è pronto per l'uso. Per modificare le impostazioni di rete avanzate o se il software non viene eseguito, utilizzare l'utilità basata sul browser del router. È possibile accedere all'utilità tramite browser Web su un computer connesso al router. Per maggiori informazioni sull'utilizzo dell'utilità, vedere "Apertura dell'utilità basata sul browser" a pagina 4.

Linksys EA-Series Configurazione avanzata Configurazione avanzata Apertura dell'utilità basata sul browser Per accedere ad alcune impostazioni avanzate, è necessario aprire l'utilità basata sul browser. Per aprire l'utilità basata sul browser:

1. Eseguire Cisco Connect, fare clic su Change (Modifica) sotto Router

settings (Impostazioni del router), fare clic su Advanced settings (Impostazioni avanzate), quindi fare clic su OK. In alternativa:

2. Inserire nome utente e password e fare clic su OK. Si apre il menu

principale dell'utilità. Suggerimenti Se il router è stato installato senza utilizzare Cisco Connect, immettere admin come nome utente e password predefiniti. Se per configurare il router è stato utilizzato Cisco Connect, è possibile visualizzare il nome utente e la password del router eseguendo Cisco Connect e facendo clic su Router settings (Impostazioni del router). Aprire un browser Web su un computer connesso alla propria rete, quindi accedere al sito 192.168.1.1. Il router chiede di inserire nome utente e password.

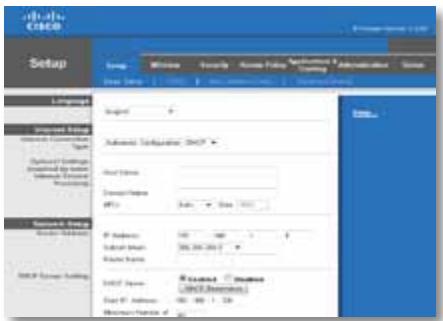

Linksys EA-Series Setup (Configurazione) > Basic Setup (Configurazione di base) La prima schermata visualizzata è la schermata Basic Setup (Configurazione di base). Questa schermata consente di modificare le impostazioni generali del router. Configurazione avanzata Language (Lingua) Select your language (Selezionare la lingua desiderata) Per utilizzare un'altra lingua, selezionarla dal menu a discesa. La lingua dell'utilità basata sul browser cambia cinque secondi dopo la selezione. Internet Setup (Configurazione Internet) La sezione Internet Setup (Configurazione Internet) consente di configurare il router per la propria connessione Internet. La maggior parte delle informazioni può essere ottenuta dal proprio provider di servizi Internet (ISP). Internet Connection Type (Tipo di connessione Internet) Nel menu a discesa, scegliere il tipo di connessione Internet fornito dal proprio ISP. I tipi disponibili sono:

Bridge Mode Automatic Configuration - DHCP (Configurazione automatica DHCP) Il tipo di connessione Internet predefinito è Automatic Configuration - DHCP (Configurazione automatica - DHCP). DHCP sta per Dynamic Host Configuration Protocol. Mantenere l'impostazione predefinita solo se il proprio ISP supporta DHCP o se ci si connette mediante un indirizzo IP dinamico. (Questa opzione si applica generalmente alle connessioni via cavo.)

Linksys EA-Series Configurazione avanzata Static IP (IP statico) Wireless > Wireless Settings (Impostazioni wireless) Se la connessione viene effettuata tramite un indirizzo IP fisso, selezionare Static IP (IP statico). PPPoE Questa schermata consente di impostare le configurazioni per le reti wireless. Se si dispone di una connessione via DSL, verificare se il proprio ISP utilizza il protocollo PPPoE (Point-to-Point Protocol over Ethernet). In questo caso, selezionare PPPoE. Nota Dopo aver configurato la rete wireless, configurare le impostazioni di protezione wireless. PPTP PPTP (Point-to-Point Tunneling Protocol) è un servizio che generalmente si applica solo alle connessioni in Europa. Se la connessione PPTP supporta DHCP o un indirizzo IP dinamico, selezionare Obtain an IP Address Automatically (Ottieni automaticamente un indirizzo IP). Se la connessione viene effettuata tramite indirizzo IP fisso, selezionare Specify an IP Address (Specifica un indirizzo IP) e configurare le opzioni riportate di seguito. Impostazioni wireless L2TP L2TP (Layer 2 Tunneling Protocol) è un servizio generalmente utilizzato per le connessioni in Israele. Network Mode (Modalità di rete) Consente di selezionare gli standard wireless supportati dalla rete. Connect on Demand (Connessione su richiesta) o Keep Alive (Connessione sempre attiva).

Mixed (Mista) Se nella rete sono presenti dispositivi Wireless-N (2,4 GHz), Wireless-G e Wireless-B, mantenere l'impostazione predefinita Mixed (Mista). Le opzioni Connect on Demand (Connessione su richiesta) o Keep Alive (Connessione sempre attiva) consentono di scegliere se connettere il router a Internet solo quando necessario (utile se il provider addebita un costo in base al tempo effettivo di connessione) o se il router dovrebbe essere sempre connesso. Selezionare l'opzione appropriata.

Wireless-B Only (Solo Wireless-B) Se sono presenti esclusivamente dispositivi Wireless-B, selezionare Wireless-B Only (Solo Wireless-B).

Wireless-G Only (Solo Wireless-G) Se sono presenti esclusivamente dispositivi Wireless-G, selezionare Wireless-G Only (Solo Wireless-G).

Wireless-N Only (Solo Wireless-N) Se sono presenti esclusivamente dispositivi Wireless-N (2,4 GHz) selezionare Wireless-N Only (Solo Wireless-N).

Disabled (Disattivato) Se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz) selezionare Disabled (Disattivato).

Linksys EA-Series Configurazione avanzata Nota Se si dispone di un router dual-band, è possibile selezionare Mixed (Mista), Wireless-A Only (Solo Wireless-A), Wireless-N Only (Solo Wireless-N) o Disabled (Disattivato) per la banda a 5 GHz. In caso di dubbi sulla modalità da utilizzare, mantenere l'impostazione predefinita, Mixed (Mista). Network Name (SSID) (Nome di rete - SSID) Per SSID (Service Set Identifier) si intende il nome di rete condiviso da tutti i dispositivi in una rete wireless. Il nome è sensibile alla distinzione tra maiuscole e minuscole e non può contenere più di 32 caratteri. Il nome predefinito è Cisco seguito dalle ultime 5 cifre del numero di serie del router, riportato nella parte inferiore del router. Se per l'installazione è stato utilizzato il software di configurazione, il nome predefinito della rete è stato modificato con un nome facile da ricordare. Nota Se sono state ripristinate le impostazioni predefinite del router premendo il pulsante di ripristino o utilizzando la schermata Administration (Amministrazione) > Factory Defaults (Impostazioni predefinite), il nome della rete ritornerà al valore predefinito. Reimpostare il nome originale della rete, in caso contrario sarà necessario riconnettere tutti i dispositivi sulla rete wireless con il nuovo nome della rete. Channel Width (Ampiezza canale) Per prestazioni ottimali in una rete che utilizza dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), selezionare Auto (20 MHz or 40 MHz) (Auto - 20 MHz o 40 MHz). Per un'ampiezza canale di 20 Mhz, mantenere l'impostazione 20MHz only (Solo 20 MHz). Channel (Canale) Consente di selezionare il canale dall'elenco a discesa per le reti Wireless-B, Wireless-G e Wireless-N (2,4 GHz). Se non si è sicuri del canale da selezionare, mantenere l'impostazione predefinita Auto (Automatica). SSID Broadcast (Trasmissione SSID) Quando un client wireless ricerca le reti wireless a cui associarsi nell'area locale, rileva l'identificativo SSID trasmesso dal router. Per trasmettere l'SSID del router, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere l'SSID del router, selezionare Disabled (Disattivato).

Linksys EA-Series Wireless Security (Protezione wireless) Wireless Security (Protezione wireless) Wireless > Wireless Security (Protezione wireless) Le impostazioni di protezione wireless consentono di configurare la protezione della rete wireless. Il router supporta le seguenti opzioni di protezione wireless: WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA), WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise), WPA2 Enterprise, WPA Enterprise, e WEP. (WPA2 è l'acronimo di WiFi Protected Access. WEP è l'acronimo di Wired Equivalent Privacy.) Impostazioni opzioni WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA), WPA2 Personal, WPA Personal Note Se viene selezionata l'opzione WPA/WPA2 Mixed Mode (Modalità mista WPA/WPA2) come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare WPA/WPA2 e la stessa passphrase. Se viene selezionata l'opzione WPA2 Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA2 Personal e la stessa passphrase. Opzioni Personal Opzione di protezione Strength (Efficacia) WPA2 Personal WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA) WPA Personal WEP Strongest (Massima) WPA2: Strongest (Massima) WPA: Strong (Efficace) Efficace Basic (Standard) Opzioni Office Le opzioni Office sono disponibili per le reti che utilizzano un server RADIUS per l'autenticazione. Le opzioni Office sono più efficaci delle opzioni Personal perché WPA2 e WPA forniscono la crittografia mentre RADIUS fornisce l'autenticazione. Opzione di protezione Strength (Efficacia) WPA2 Enterprise WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise) WPA Enterprise RADIUS Strongest (Massima) Se viene selezionata l'opzione WPA Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA Personal e la stessa passphrase. Passphrase Immettere una passphrase composta da un numero di caratteri compreso tra 8 e 63. L'impostazione predefinita è password. Se è stato utilizzato il software di configurazione per l'installazione, l'impostazione predefinita è sostituita da una passphrase di accesso univoca, che è possibile trovare eseguendo Cisco Connect, quindi facendo clic su Router settings (Impostazioni del router). WPA2: Strongest (Massima) WPA: Strong (Efficace) Efficace Basic (Standard)

Linksys EA-Series WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/ WPA Enterprise), WPA2 Enterprise, WPA Enterprise Questa opzione viene utilizzata insieme a un server RADIUS. (Deve essere utilizzata solo quando un server RADIUS è collegato al router.) Wireless Security (Protezione wireless) Disabilitato Se si sceglie di disattivare la protezione wireless, l'utente verrà informato che la protezione wireless è disattivata quando tenta di accedere a Internet. A questo punto sarà possibile attivare la protezione wireless o confermare di comprendere i rischi e di voler continuare senza protezione wireless. Note Se come modalità di protezione viene selezionata l'opzione WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise), ciascun dispositivo della rete wireless DEVE utilizzare WPA2/WPA Enterprise e la stessa chiave condivisa. Se viene selezionata l'opzione WPA2 Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA2 Enterprise e la stessa chiave condivisa. Se viene selezionata l'opzione WPA Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA Enterprise e la stessa chiave condivisa. RADIUS Server (Server RADIUS) Immettere l'indirizzo IP del server RADIUS. RADIUS Port (Porta RADIUS) Immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812. Shared Key (Chiave condivisa) Immettere la chiave condivisa dal router e dal server.

Linksys EA-Series Risoluzione dei problemi Risoluzione dei problemi In questo capitolo è possibile trovare soluzioni per i problemi di configurazione e connessione a Internet più comuni. Il CD del router contiene Cisco Connect, il software di configurazione del router che facilita la connessione ai dispositivi di rete, consente di modificare le impostazioni del router, controllare l'accesso ospiti, attivare il filtro famiglia e connettersi a Internet. Durante la configurazione, viene installato sul computer anche Cisco Connect. In questo capitolo è possibile trovare le soluzioni da adottare nel caso in cui non sia possibile completare la configurazione di Cisco Connect. Esecuzione di Cisco Connect dopo la configurazione Quando si esegue il CD di configurazione, Cisco Connect viene installato automaticamente sul computer. Quindi, è possibile utilizzare Cisco Connect per gestire facilmente la rete. Per avviare Cisco Connect su un computer Windows:

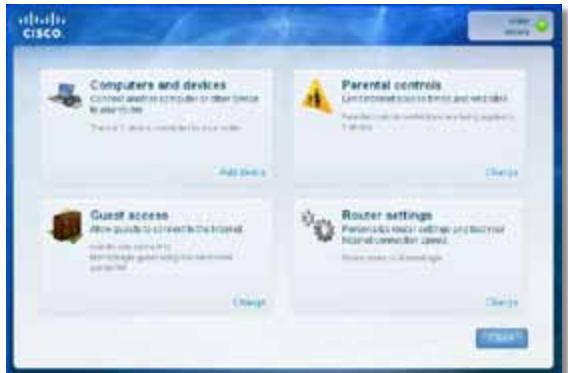

1. Fare clic su Start, Programmi, quindi su Cisco Connect.

Si apre il menu principale di Cisco Connect . Per avviare Cisco Connect su un computer con Mac OS X:

1. Aprire il Finder e fare clic su Applicazioni sul pannello di sinistra.

2. Fare doppio clic sull'icona di Cisco Connect.

Per maggiore assistenza, rivolgersi al nostro servizio di assistenza tecnica di livello superiore all'indirizzo linksys.com/support. Si apre il menu principale di Cisco Connect.

Linksys EA-Series Risoluzione dei problemi La configurazione del router non è riuscita

Disattivare temporaneamente il firewall del computer (per assistenza, consultare le istruzioni di sicurezza del software), quindi eseguire di nuovo il programma Setup (Configurazione) sul CD del router.

Se si dispone di un altro computer, utilizzarlo per eseguire di nuovo il programma Setup (Configurazione) sul CD del router. Messaggio Get Windows XP Service Pack 3 (Installa Windows XP Service Pack 3) Se Cisco Connect non ha completato la configurazione, è possibile provare a eseguire le operazioni riportate di seguito:

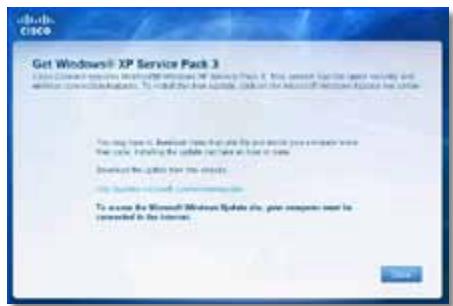

Sui computer con Windows XP, Cisco Connect richiede Service Pack 3 per funzionare. Se quando si configura il router per la prima volta, viene visualizzato il messaggio "Get Windows Service Pack 3" (Installa Windows Service Pack 3), seguire le procedure di risoluzione dei problemi riportate di seguito. Tenere premuto il pulsante di ripristino sul router con una graffetta o uno spillo per 5-15 secondi, quindi eseguire di nuovo il programma Setup (Configurazione) sul CD del router. Se la versione del Service Pack attualmente installata è precedente alla versione 3, è necessario scaricare e installare Service Pack 3. SUGGERIMENTO Per collegarsi temporaneamente a Internet e scaricare il Service Pack richiesto, è possibile utilizzare il cavo Ethernet incluso per connettere il computer direttamente al modem. Per installare Service Pack 3: L'aspetto del router può variare

1. Fare clic sul collegamento nel messaggio di errore di Cisco Connect,

oppure connettersi al sito Web Microsoft Update (update.microsoft. com/windowsupdate).

2. Per maggiore assistenza, seguire le istruzioni riportate sul sito Web

oppure contattare Microsoft.

3. Dopo aver scaricato e installato Service Pack 3, eseguire il programma

Setup (Configurazione) sul CD del router.

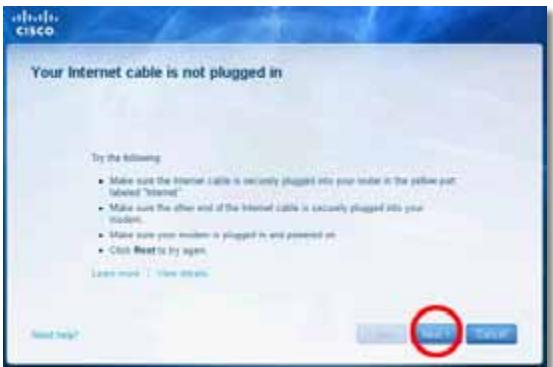

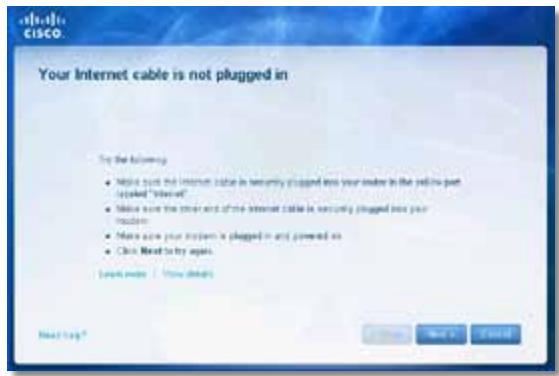

Linksys EA-Series Risoluzione dei problemi Messaggio Your Internet cable is not plugged in (Il cavo Internet non è collegato) Se quando si cerca di configurare il router viene visualizzato il messaggio "Your Internet cable is not plugged in" (Il cavo Internet non è collegato), seguire questa procedura di risoluzione dei problemi. Retro del cavo modem Retro del modem DSL

2. Accertarsi che il modem sia acceso e collegato all'alimentazione.

Se dispone di un interruttore di alimentazione, accertarsi che sia impostato sulla posizione ON o l.

3. Se si dispone di un servizio Internet via cavo, verificare che la porta

CABLE (Cavo) del modem cablato sia connessa al cavo coassiale fornito dal provider di servizi Internet. Per risolvere il problema:

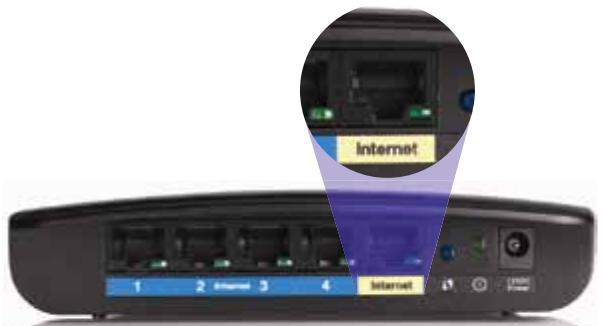

1. Accertarsi che il cavo Ethernet o Internet (o il cavo simile a quello fornito

con il router) sia collegato correttamente alla porta Internet gialla sul retro del router e alla porta appropriata del modem. La porta sul modem generalmente è contrassegnata da un'etichetta che riporta la scritta Ethernet, ma potrebbe anche riportare la scritta Internet o WAN. In alternativa, se si dispone di un servizio Internet DSL, accertarsi che la linea telefonica DSL sia connessa alla porta del modem DSL.

4. Se il computer è stato precedentemente connesso al proprio modem

con un cavo USB, disconnettere il cavo USB.

5. Tornare alla finestra di Cisco Connect e fare clic su Next (Avanti) per

provare di nuovo. Se la finestra è stata chiusa, eseguire il programma Setup (Configurazione) sul CD del router. Retro del router

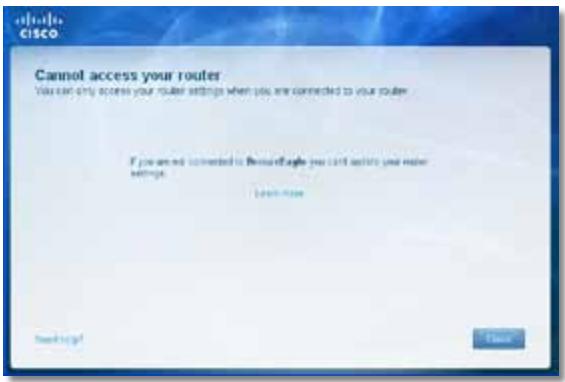

Linksys EA-Series Messaggio Cannot access your router (Impossibile accedere al router) Se non è possibile accedere al router perché il computer non è connesso alla rete, seguire la presente procedura di risoluzione dei problemi. Per accedere al router, è necessario connettersi alla propria rete. Se si dispone di un accesso wireless a Internet, il problema potrebbe essere provocato da una connessione accidentale a una diversa rete wireless. Per risolvere il problema sui computer Windows:

1. Fare clic con il tasto destro del mouse sull'icona wireless posizionata nella

barra delle applicazioni, sul desktop di Windows. Risoluzione dei problemi

3. Fare clic sul nome della propria rete e quindi su Connect (Connetti).

Nell'esempio riportato di seguito, il computer è stato connesso a un'altra rete wireless denominata JimsRouter. Il nome della rete Linksys E-Series, BronzeEagle in questo esempio, è mostrato come selezionato.

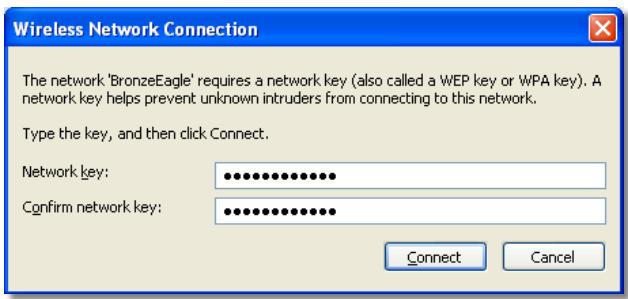

4. Se viene chiesto di inserire una chiave di rete, digitare la password (chiave

di sicurezza) nei campi Network key (Chiave di sicurezza) e Confirm network key (Conferma chiave di sicurezza), quindi fare clic su Connect (Connetti).

2. Fare clic su View Available Wireless Networks (Visualizza reti wireless

disponibili). Viene visualizzato un elenco delle reti disponibili. Il computer si connette alla rete e ora è possibile accedere al router.

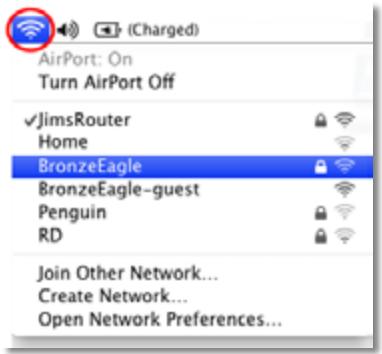

Linksys EA-Series Per risolvere il problema sui computer Mac:

1. Nella barra dei menu, situata nella parte superiore dello schermo, fare

clic sull'icona AirPort. Viene visualizzato l'elenco delle reti wireless. Cisco Connect ha assegnato automaticamente un nome alla propria rete. Nell'esempio riportato di seguito, il computer è stato connesso a un'altra rete wireless denominata JimsRouter. Il nome della rete Linksys E-Series, BronzeEagle in questo esempio, è mostrato come selezionato.

2. Fare clic sul nome della rete wireless del router Linksys E-Series

(nell'esempio, BronzeEagle).

3. Digitare la password della propria rete wireless (chiave di sicurezza) nel

campo Password, quindi fare clic su OK. Risoluzione dei problemi Messaggio Device not found (Dispositivo non trovato) Se viene visualizzato il messaggio "Device not found" (Dispositivo non trovato) quando si cerca di connettere un dispositivo di rete, ad esempio un iPhone, iPod o smartphone, seguire la presente procedura di risoluzione dei problemi. SUGGERIMENTO Per un segnale più forte durante la configurazione iniziale, spostare i dispositivi wireless vicino al router. In caso contrario il router incontrerà maggiori difficoltà nel rilevare i dispositivi. Per risolvere il problema:

1. Eseguire Cisco Connect.

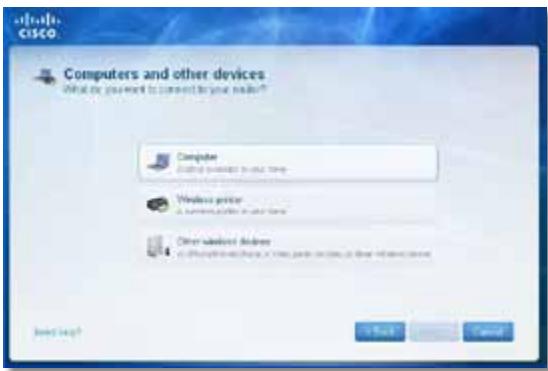

visualizzata la schermata Computers and other devices (Computer e altri dispositivi).

3. Fare clic su Other Wireless devices (Altri dispositivi wireless).

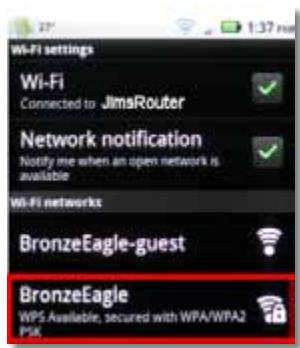

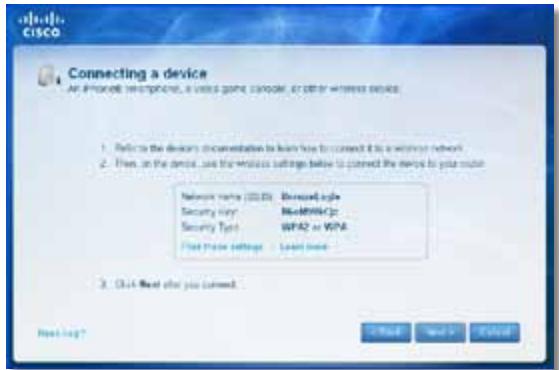

Risoluzione dei problemi Esempio: sullo smartphone o altro dispositivo wireless, individuare il menu Wi-Fi e cercare le reti wireless disponibili. In questo esempio, utilizzando le informazioni sulla rete fornite da Cisco Connect e mostrate nella schermata precedente, fare clic su BronzeEagle.

4. Attivare la connessione Wi-Fi del dispositivo di rete wireless, quindi cercare

il nome della rete wireless. Per assistenza, consultare la documentazione del dispositivo. Nota Il dispositivo wireless deve supportare WPA2/WPA.

5. Sul dispositivo di rete wireless, selezionare il nome di rete del router e

inserire la password (chiave di sicurezza).

6. In Cisco Connect, fare clic su Next (Avanti).

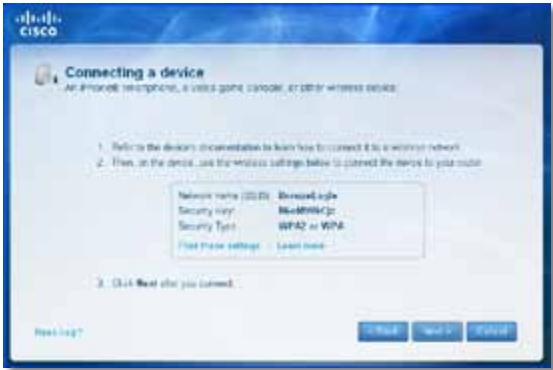

7. Inserire la password (chiave di sicurezza) fornita da Cisco Connect.

In questo esempio, la chiave di sicurezza è B6eM9UkCjz. Nota La password è sensibile alla distinzione tra maiuscole e minuscole. Accertarsi di inserire le lettere utilizzando correttamente maiuscole e minuscole.

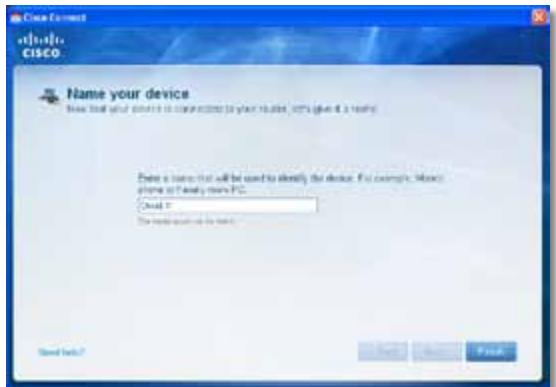

8. Quando il dispositivo wireless è connesso correttamente alla rete

wireless, inserire un nome per il dispositivo in Cisco Connect, quindi fare clic su Finish (Fine).

Linksys EA2700 Specifiche tecniche Specifiche tecniche Linksys EA2700 Funzioni di protezione

Bit chiave di sicurezza Cifratura fino a 128 bit Nome modello Linksys EA2700 Descrizione Dual-Band N600 Router with Gigabit Specifiche ambientali Numero modello EA2700 Dimensioni Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 174 x 190 x 28 mm (6,85" x 7,48" x 1,10") Peso unità 297,7 g (10,5 once) N. di antenne 4 totali, 2 interne per ogni banda radio da 2,4 GHz e 5 GHz Alimentazione 12V, 1A Certificazioni FCC, IC, CE, Wi-Fi A/B/G/N Rimovibili (s/n)

Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F) Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet) Modulazione 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Temperatura di conservazione Da -20 a 60°C (da -4 a 140°F) Capacità di ricezione (tipica)

802.11b: -90 dBm @ 11 Mbps 802.11g: -75 dBm @ 54 Mbps 802.11n 20 MHz: -73 dBm @ MCS15 802.11n 40 MHz: -70 dBm @ MCS15 5 GHz 802.11a: -72 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -67 dBm @ MCS15 Guadagno dell'antenna in dBi 2,4 GHz: Antenna 1: ≤3,45 dBi Antenna 2: ≤2,46 dBi 5 GHz: Antenna 1: ≤4,41 dBi Antenna 2: ≤5,15 dBi UPnP Umidità d'esercizio Da 10 a 80%, umidità relativa, senza condensa Umidità di conservazione Dal 5% al 90%, senza condensa Note Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support. Le specifiche sono soggette a modifiche senza preavviso. Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse. Supportato

Linksys EA3500 Specifiche tecniche Linksys EA3500 UPnP Supportato Funzioni di protezione

Bit chiave di sicurezza Cifratura fino a 128 bit FAT, NTFS e HFS+ Nome modello Linksys EA3500 Descrizione Dual-Band N750 Router with Gigabit and USB Numero modello EA3500 Supporto file system di archiviazione Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Specifiche ambientali N. di antenne 6 totali, 3 interne per ogni banda radio da 2,4 GHz e 5 GHz Dimensioni 170 x 25 x 190 mm (6,69" x 0,98" x 7,48") Rimovibili (s/n)

Peso unità 326 g (11,5 once) Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet) Alimentazione 12V, 2A Porte Internet, Ethernet (1-4), USB, alimentazione Certificazioni FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 Pulsanti Ripristino, Wi-Fi Protected Setup Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F) LED Alimentazione, Internet, Ethernet (1-4) Modulazione 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Temperatura di conservazione Da -20 a 60°C (da -4 a 140°F) Capacità di ricezione 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (tipica) 802.11g: -77 dBm @ 54 Mbps (tipica) 802.11n (20 MHz): -72 dBm @ MCS15 (tipica) 802.11n (40 MHz): -69 dBm @ MCS15 (tipica) 5 GHz 802.11a: -74 dBm @ 54 Mbps (tipica) 802.11n 20 MHz: -67 dBm @ MCS23 (tipica) 802.11n 40 MHz: -64 dBm @ MCS23 (tipica) Guadagno dell'antenna 2,4 GHz (antenne dipolari) Antenna 1 ≤ 2,70 dBi Antenna 2 ≤ 3,70 dBi Antenna 3 ≤ 4,95 dBi 5 GHz (antenne dipolari) Antenna 1 ≤ 4,46 dBi Antenna 2 ≤ 3,23 dBi Antenna 3 ≤ 3,88 dBi Umidità d'esercizio Da 10 a 80%, umidità relativa, senza condensa Umidità di conservazione Dal 5% al 90%, senza condensa Note Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support. Le specifiche sono soggette a modifiche senza preavviso. Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Linksys EA4500 Specifiche tecniche Linksys EA4500 Nome modello Linksys EA4500 File system supportati per il dispositivo di archiviazione Descrizione Dual-Band N900 Router with Gigabit and USB UPnP Supportato Numero modello EA4500 Funzioni di protezione

Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Bit chiave di sicurezza Cifratura fino a 128 bit Frequenza radio 2,4 e 5 GHz Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet) Porte Alimentazione, USB, Internet, Ethernet (1-4) Pulsanti Ripristino, Wi-Fi Protected Setup LED Pannello superiore: alimentazione Pannello posteriore: Internet, Ethernet (1-4) N. di antenne 6 totali, 3 interne per ogni banda radio da 2,4 GHz e 5 GHz Rimovibili (s/n)

Modulazioni 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Capacità di ricezione 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (tipica) 802.11g: -77 dBm @ 54 Mbps (tipica) 802.11n: 20 MHz: -70 dBm @ MCS15 (tipica) 802.11n: 40 MHz: -66 dBm @ MCS15 (tipica) 5 GHz 802.11a: -74 dBm @ 54 Mbps (tipica) 802.11n: 20 MHz: -67 dBm @ MCS23 (tipica) 802.11n: 40 MHz: -64 dBm @ MCS23 (tipica) Guadagno dell'antenna in dBi 2,4 GHz (3 antenne PIFA interne) PIFA 1 ≤ 3,31 dBi (destra) PIFA 2 ≤ 3,45 dBi (frontale) PIFA 3 ≤ 1,96 dBi (sinistra) 5 GHz (3 antenne PIFA interne) PIFA 1 ≤ 3,71 dBi (destra) PIFA 2 ≤ 3,60 dBi (frontale) PIFA 3 ≤ 4,27 dBi (sinistra) FAT32, NTFS e HFS+ Specifiche ambientali Dimensioni 225 x 25 x 160 mm (8,86" x 0,98" x 6,30") Peso unità 360 g (12,7 once) Alimentazione 12V, 2A Certificazioni FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F) Temperatura di conservazione Da -20 a 60°C (da -4 a 140°F) Umidità d'esercizio Da 10 a 80%, umidità relativa, senza condensa Umidità di conservazione Dal 5% al 90%, senza condensa Note Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support. Le specifiche sono soggette a modifiche senza preavviso. Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Visitare linksys.com/support per assistenza tecnica di altissimo livello Cisco, il logo Cisco e Linksys sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri paesi. L'elenco dei marchi di Cisco è disponibile all'indirizzo www.cisco.com/go/trademarks. Tutti gli altri marchi menzionati nel presente documento appartengono ai rispettivi proprietari. © 2012 Cisco e/o affiliati. Tutti i diritti riservati. 3425-01602 Gebruikershandleiding Linksys EA-Series Linksys EA-serie Inhoudsopgave Inhoudsopgave Productoverzicht Draadloze beveiliging EA2700/EA3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Achterkant Onderkant
