KÄYTTÖOHJE XAC1200 LINKSYS

Kuidas muuta ruuteri seadistusi 5

APM103 ADSL2 ja toitemodem

• Lähtesta vaikesätetele: Vajutage ja hoidke all 5 sekundit.

• Muuta ruuteri nime ja salasõna

Log in (Logi sisse).

Kuidas muuta ruuteri seadistusi

Linksys Smart Wi-Fi abil saate ruuteri seadistusi muuta ja seadistada

erifunktsioone, nagu vanemlik kontroll ja külalise juurdepääs.

seadme kohta teavet kuvada.6

APM103 ADSL2 ja toitemodemi

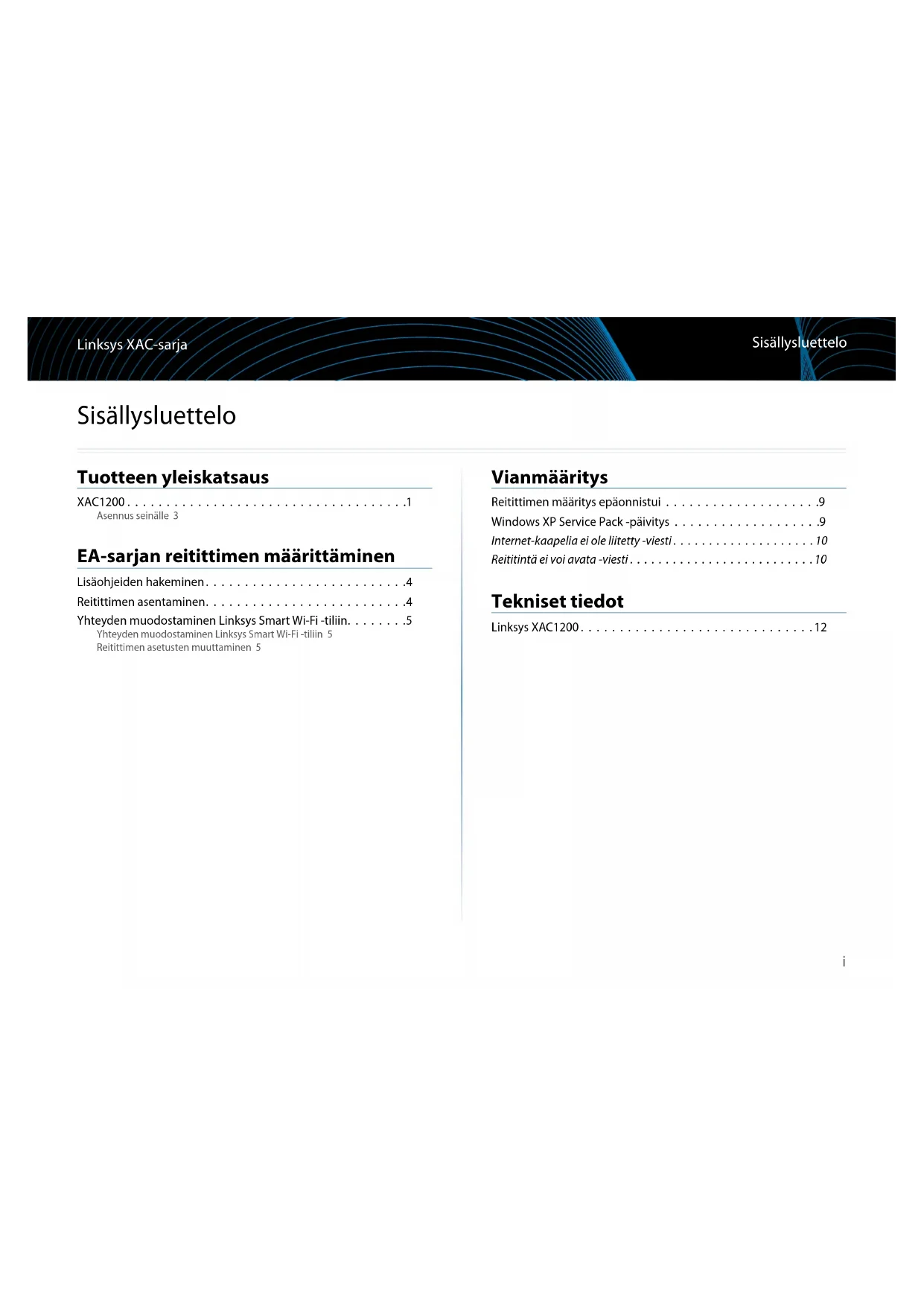

Tuotteen yleiskatsaus

XAC1200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

EA-sarjan reitittimen määrittäminen

Lisäohjeiden hakeminen. . . . . . . . . . . . . . . . . . . . . . . . . .4

Reitittimen asentaminen. . . . . . . . . . . . . . . . . . . . . . . . . .4

Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin. . . . . . . .5

Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin 5

Reitittimen asetusten muuttaminen 5

Reitittimen määritys epäonnistui . . . . . . . . . . . . . . . . . . . .9

Tuotteen yleiskatsaus

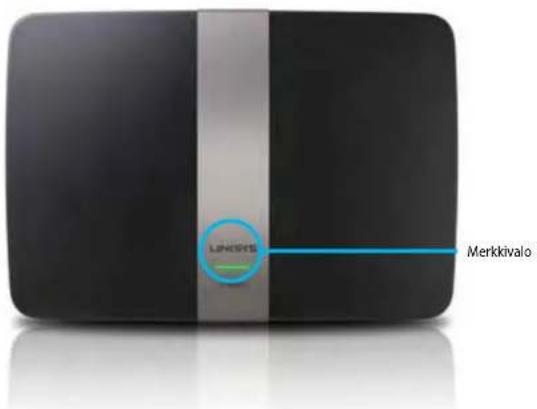

Laite ylhäältä Merkkivalo • Merkkivalo – Palaa tasaisen vihreänä, kun virta on kytketty ja kun Wi-

Fi Protected Setup -yhteys on muodostettu. Vilkkuu hitaasti laitteen

käynnistyessä uudelleen laiteohjelmistopäivitysten aikana ja Wi-Fi

Protected Setup -yhteyden muodostamisen aikana. Vilkkuu nopeasti, jos

Wi-Fi Protected Setup -määrityksessä tapahtuu virhe.

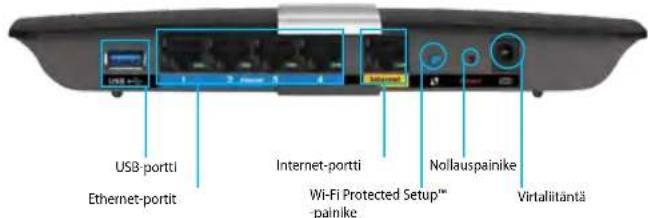

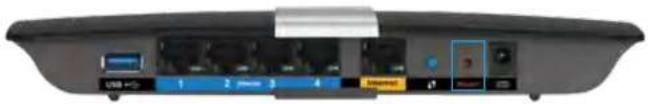

Laite takaa Nollauspainike • Wi-Fi Protected Setup™ -painike – Painamalla tätä voit määrittää

langattoman yhteyden suojauksen Wi-Fi Protected Setup

-yhteensopivissa verkkolaitteissa.

• USB-portti – Voit jakaa tallennusaseman muiden käyttäjien kanssa

verkossa tai Internetissä. Liitä USB-asema tähän porttiin. Voit liittää

porttiin myös USB-tulostimen ja jakaa sen verkossa.

• Ethernet-portit – Kytke Ethernet-kaapelit (verkkokaapelit) näihin sinisiin

Gigabit (10/100/1000) -portteihin. Voit kytkeä myös langallista Ethernet-

yhteyttä käyttäviä verkkolaitteita.

HUOMAUTUS Paras suorituskyky saadaan käyttämällä vähintään CAT5E-luokan

• Internet-portti – Kytke Ethernet-kaapeli (eli verkko- tai Internet-kaapeli)

tähän keltaiseen porttiin ja modeemiin.

• Nollauspainike – Voit palauttaa reitittimen tehdasoletusasetukset

pitämällä tätä painiketta painettuna 10 sekuntia (kunnes porttien

merkkivalot vilkkuvat samanaikaisesti). Voit palauttaa oletusasetukset

myös Linksys Smart Wi-Fi -tilin avulla.

• Virtaliitäntä – Kytke mukana toimitettu verkkolaite tähän liitäntään.

• Virtapainike – Kytke virta reitittimeen painamalla tämä painike | (on)

-asentoon. (vain EU-mallit)

Tuotteen yleiskatsaus

Tuotteen yleiskatsaus Virtaliitäntä Wi-Fi Protected Setup™ -painike Ethernet-portit USB-portti Internet-portti2

Tuotteen yleiskatsaus

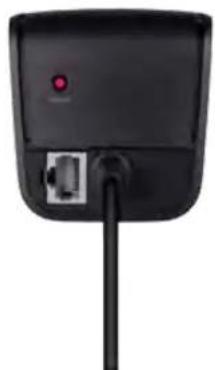

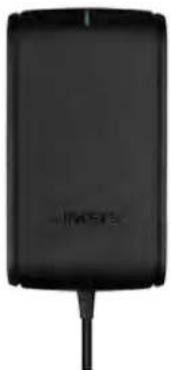

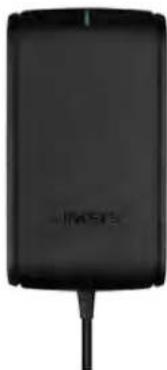

APM103 ADSL2+ -virtamodeemi

• Vilkkuva vihreä: Virtamodeemi käynnistyy ja muodostaa ADSL-yhteyttä.

• Tasainen vihreä: ADSL-yhteys on muodostettu Internet-

• Vilkkuva keltainen: Fyysinen ADSL-yhteysongelma. (Esimerkiksi

puhelinkaapelia ei ole kytketty seinäliitäntään.)

• Uudelleenkäynnistys: Pidä painettuna 1 sekunnin ajan ja vapauta.

• Oletusasetusten palautus: Pidä painettuna 5 sekuntia.

• DSL-portti: Kytketään ADSL-kaapeliin.3

Tuotteen yleiskatsaus

Reitittimen pohjalevyssä on kaksi seinäkiinnitysreikää. Reikien etäisyys on 82

mm. Reitittimen kiinnittämiseen tarvitaan kaksi ruuvia.

Suositeltavat asennusruuvit

HUOMAUTUS Linksys ei ole vastuussa pitämättömien kiinnitysruuvien

aiheuttamista vahingoista.

1. Päätä reitittimen asennuspaikka. Varmista, että asennusseinä on tasainen,

kuiva ja tukeva. Varmista myös, että pistorasia on riittävän lähellä.

2. Poraa seinään kaksi reikää käyttämällä apuna seuraavalla sivulla olevaa

mallia. Varmista, että reikien välinen etäisyys on 82 mm.

3. Kiinnitä ruuvit ja jätä ruuvien päätä 3 mm ulos.

4. Aseta reititin niin, että sen seinäasennusreiät ovat kahden ruuvin

5. Siirrä reititintä seinää kohti niin, että ruuvinpäät menevät reitittimen

seinäasennusreikien leveän osan läpi. Vedä sitten reititintä alaspäin,

kunnes ruuvit ovat pitävästi seinäasennusreikien kapeiden osien

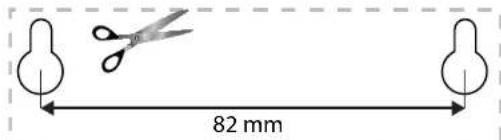

Tulosta tämä sivu 100 prosentin kokoisena.

Leikkaa katkoviivaa pitkin ja sijoita malli seinälle, niin voit porata reiät juuri

Reitittimen määrittäminen

Lisäohjeiden hakeminen

Tämän käyttöoppaan lisäksi voit tutustua seuraaviin ohjeresursseihin:

• Linksys.com/support (käyttöoppaat, lataukset, usein kysytyt kysymykset,

tekninen tuki, tukipalvelun keskustelutoiminto, keskustelupalstat)

• Linksys Smart Wi-Fi -ohje (Kirjaudu Linksys Smart Wi-Fi -tiliin ja valitse

näytön yläosassa Ohje.)

Reitittimen asentaminen

Jos olet korvaamassa olemassa olevaa reititintä, kytke se irti. Kytke

uuteen reitittimeen virta.

Liitä Internet-kaapeli modeemista reitittimen keltaiseen Internet-

porttiin. Odota, kunnes reitittimen etupaneelin virran merkkivalo palaa

Muodosta yhteys suojattuun langattomaan verkkoon, jonka nimi on

mainittu reitittimen mukana toimitetussa pika-aloitusoppaassa. (Voit

vaihtaa verkon nimen ja salasanan myöhemmin reitittimen määrityksen

aikana.) Lisäohjeita verkkoyhteyden muodostamiseksi saat tarvittaessa

laitteen ohje-CD-levyltä. Huomautus: Et voi käyttää Internetiä, ennen

kuin reitittimen asetukset on tehty.

Avaa selain ja määritä reitittimen asetukset noudattamalla näyttöön

tulevia ohjeita. Jos ohjeet eivät tule näkyviin selaimeen, kirjoita selaimen

osoiteriville linksyssmartwifi.com.

Määritä Linksys Smart Wi-Fi -tili noudattamalla asennuksen lopussa

näyttöön tulevia ohjeita. Linksys Smart Wi-Fi -tilin avulla voit helposti

hallita esimerkiksi seuraavia reitittimen asetuksia:

• muuttaa reitittimen nimen ja salasanan

• määrittää vieraskäytön

• määrittää lapsilukon

• liittää laitteita verkkoon

• testata Internet-yhteyden nopeuden.

Linksys Smart Wi-Fi -tilin määrityksen aikana sinulle lähetetään

vahvistussähköpostiviesti. Avaa Linksysin lähettämä viesti ja

napsauta siinä olevaa linkkiä.

EA-sarjan reitittimen määrittäminen5

Reitittimen määrittäminen

Yhteyden muodostaminen Linksys Smart

Linksys Smart Wi-Fi -tilin avulla voit määrittää reitittimen mistä tahansa

tietokoneesta, jossa on Internet-yhteys.

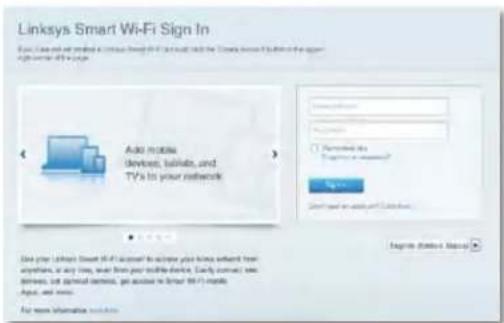

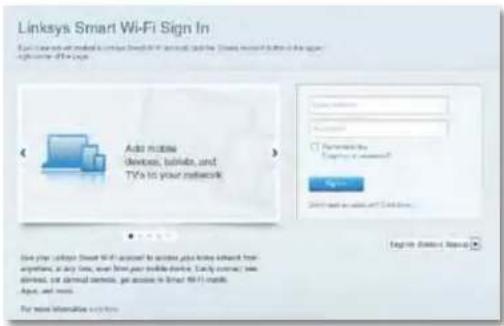

Linksys Smart Wi-Fi -käyttöliittymän avaaminen:

Napsauta työpöydän Linksys Smart Wi-Fi -kuvaketta.

Avaa selain ja siirry osoitteeseen www.linksyssmartwifi.com.

Kirjoita aiemmin määrittämäsi sähköpostiosoite ja salasana ja valitse

Reitittimen asetusten muuttaminen

Linksys Smart Wi-Fi -tilin avulla voit muuttaa reitittimen asetuksia ja määrittää

erityistoimintoja, kuten lapsilukon ja vieraskäytön.

Valikkoihin liittyviä lisäohjeita saat valitsemalla näytön yläosassa

Reitittimen asetusten muuttaminen:

Avaa Linksys Smart Wi-Fi ja kirjaudu tiliisi.

Valitse vasemmasta valikosta vaihtoehto:

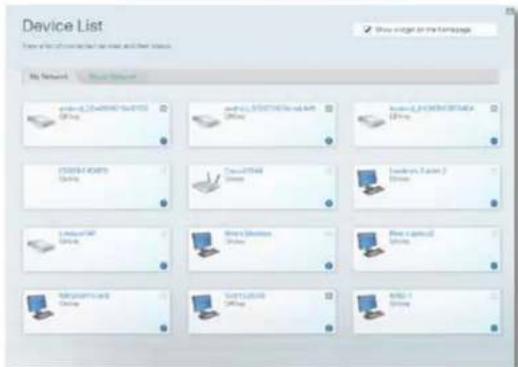

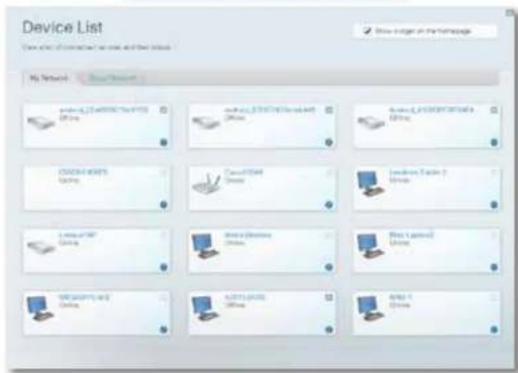

• Laiteluettelossa voi tarkastella ja hallita kaikkia reitittimeen liitettyjä

verkkolaitteita. Voit tarkastella pää- ja vierasverkon laitteita, katkaista

laitteiden yhteydet ja näyttää kunkin laitteen tiedot.6

Reitittimen määrittäminen

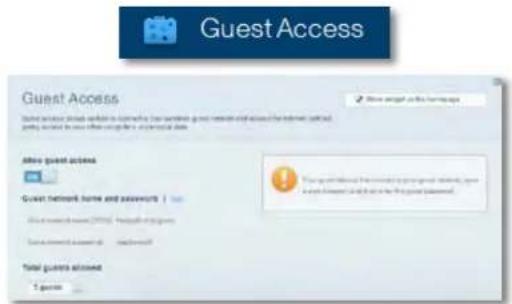

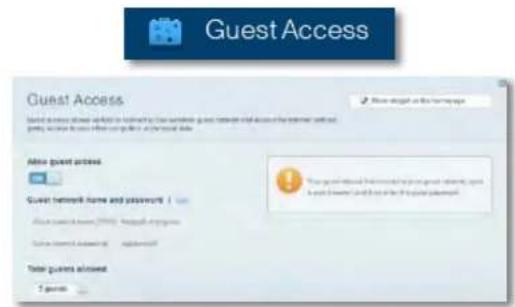

• Vierasverkko-toiminnon avulla voit määrittää verkon, josta vieraasi

voivat muodostaa Internet-yhteyden, mutta eivät pääse käyttämään

kaikkia verkkoresurssejasi.

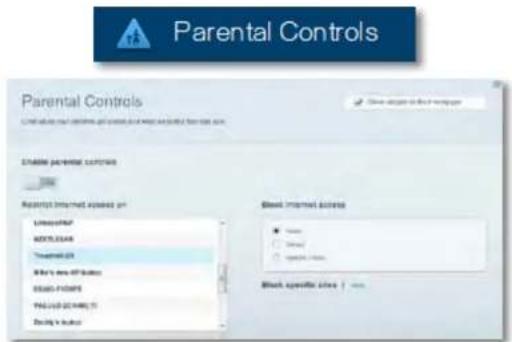

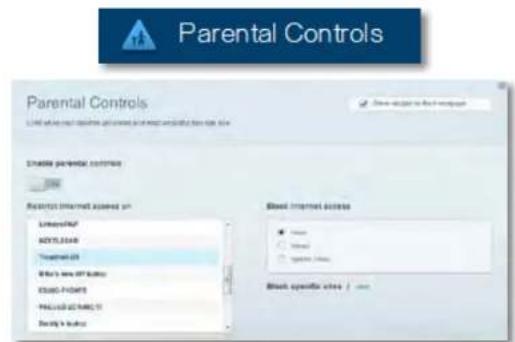

• Lapsilukon avulla voit estää sivustoja ja määrittää Internetin

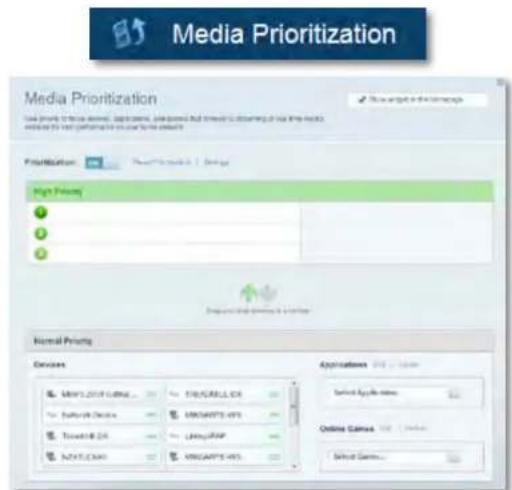

• Etusijan antaminen määrittää, mitkä laitteet ja sovellukset ovat

etusijalla verkon kaistanleveyden käytössä.

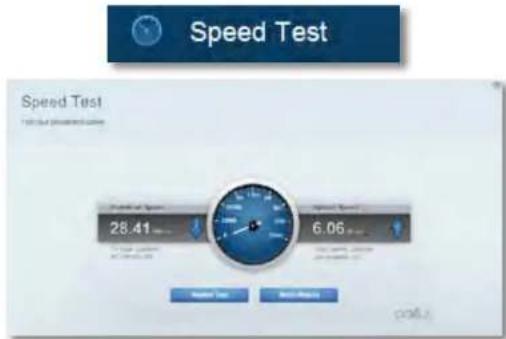

• Nopeustestin avulla voit testata verkon Internet-yhteyden nopeutta.7

Reitittimen määrittäminen

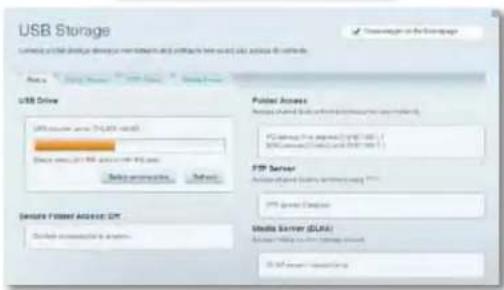

• USB-laite -toiminnon avulla voit käyttää reitittimeen liitettyä USB-

asemaa (ei sisälly toimitukseen) ja määrittää tiedostojen jakamisen,

mediapalvelimen ja FTP-yhteyden asetukset. (Toiminto on

käytettävissä vain USB-portteja sisältävissä reitittimissä.)

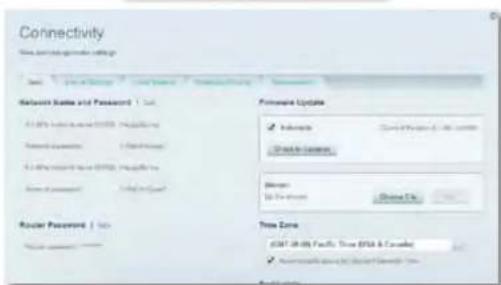

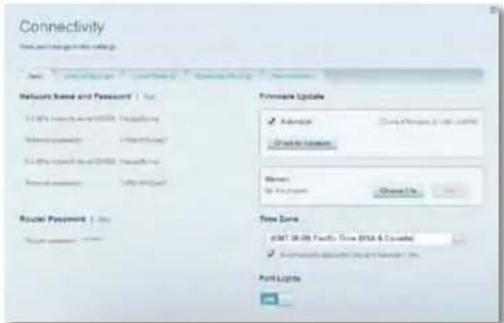

• Liitettävyys-valikossa määrittää verkon perus- ja lisäasetukset.

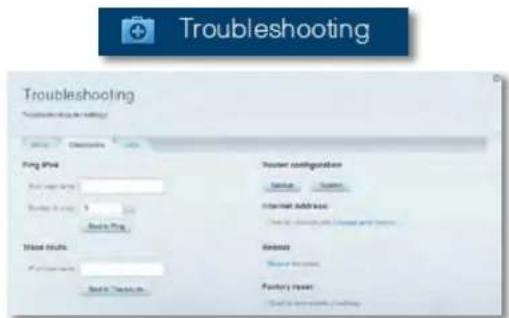

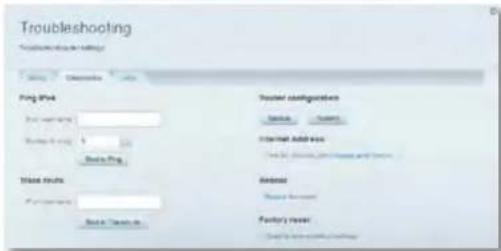

• Vianmääritys-kohdassa voit selvittää reitittimen ongelmia ja tarkistaa

• Langaton-kohdassa voit määrittää reitittimen langattoman verkon.

Voit muuttaa suojaustilaa, salasanaa ja MAC-suodatusta sekä liittää

laitteita Wi-Fi Protected Setup -toiminnon avulla.8

Reitittimen määrittäminen

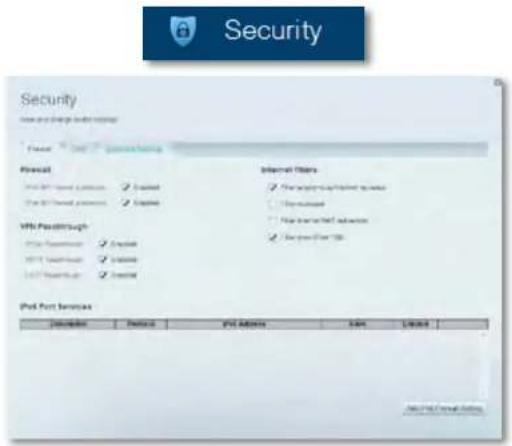

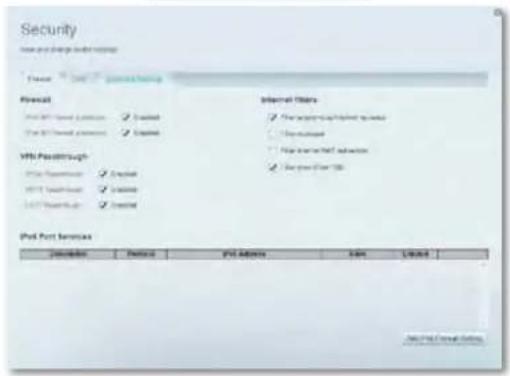

• Suojaus-kohdassa voit määrittää reitittimen langattoman suojauksen.

Voit määrittää palomuurin ja VPN-asetukset sekä määrittää omia

asetuksiasi sovelluksille ja peleille.9

Tämä luku opastaa yleisimpien reitittimen asennukseen ja Internet-yhteyden

muodostamiseen liittyvien ongelmien ratkaisemisessa. Lisätietoja saat

palkitusta asiakastuestamme osoitteessa linksys.com/support.

Reitittimen määritys epäonnistui

Jos Linksys Smart Wi-Fi -reitittimen määritys ei onnistu, kokeile

• Paina reitittimen nollauspainiketta paperiliittimellä tai neulalla (noin

10 sekuntia), kunnes merkkivalo alkaa vilkkua. Asenna reititin sitten

• Poista tietokoneen palomuuri tilapäisesti käytöstä (katso lisätietoja

suojausohjelmiston ohjeista) ja asenna reititin uudelleen.

• Jos käytettävissä on toinen tietokone, asenna reititin uudelleen sen

Windows XP Service Pack -päivitys

Windows XP -tietokoneissa Linksys Smart Wi-Fi -tilin käyttö edellyttää Service

Pack 3 -päivitystä. Jos nykyisen asennetun Service Packin versio on vanhempi

kuin 3, lataa ja asenna Service Pack 3.

VIHJE Jos haluat muodostaa väliaikaisen Internet-yhteyden tarvittavan

Service Pack -päivityksen lataamista varten, voit kytkeä tietokoneen

suoraan modeemiin mukana toimitetun Ethernet-kaapelin avulla.

Service Pack 3:n asennus:

Avaa Microsoft Update -sivusto (update.microsoft.com/windowsupdate).

Noudata sivustossa olevia ohjeita tai ota tarvittaessa yhteyttä Microsoftiin.

Kun Service Pack 3 on ladattu ja asennettu, asenna reititin uudelleen.

Internet-kaapelia ei ole liitetty -viesti

Jos Internet-kaapelia ei ole liitetty -viesti tulee näkyviin reitittimen määrityksen

aikana, noudata näitä vianmääritysohjeita:

Voit korjata ongelman seuraavasti:

Varmista, että APM103 ADSL2+ -virtamodeemin Ethernet-kaapeli on

kytketty kunnolla reitittimen takana olevaan keltaiseen Internet-porttiin.

Varmista, että APM103 ADSL2+ -virtamodeemi on kytketty verkkovirtaan

ja DSL-puhelinjohtoon.

Asenna reititin uudelleen.

Reititintä ei voi avata -viesti

Jos et voi käyttää reititintä, koska tietokonetta ei ole yhdistetty verkkoon,

noudata näitä vianmääritysohjeita.

Reitittimen käyttäminen edellyttää yhteyttä omaan verkkoon. Jos käytössä

on langaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden

johonkin toiseen langattomaan verkkoon.

Voit korjata ongelman Windows-tietokoneissa seuraavasti:

Napsauta Windowsin työpöydän ilmaisinalueella olevaa langattoman

yhteyden kuvaketta hiiren kakkospainikkeella. Kuvake saattaa vaihdella

käytettävän Windows-version mukaan.

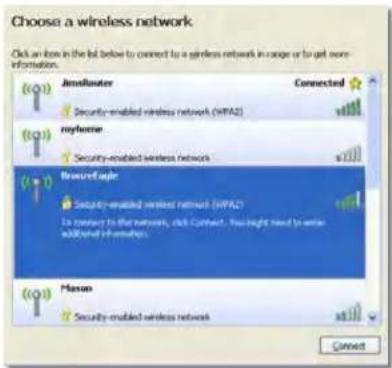

Valitse Näytä vapaat langattomat verkot. Käytettävissä olevien

verkkojen luettelo avautuu.

Valitse oman verkkosi nimi ja valitse Yhdistä. Seuraavassa esimerkissä

tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on

JimsRouter. Tässä esimerkissä Linksys E-Series -verkon nimi, BronzeEagle,

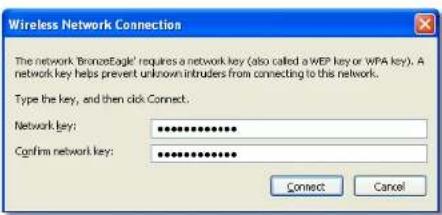

Jos sinua pyydetään antamaan verkkoavain, kirjoita salasanasi

(suojausavain) kenttiin ja valitse Yhdistä.

Tietokone muodostaa yhteyden verkkoon, minkä jälkeen sinun pitäisi

voida käyttää reititintä.

Voit korjata ongelman Mac-tietokoneissa seuraavasti:

Osoita näytön yläreunan valikkorivillä näkyvää Wi-Fi-kuvaketta.

Langattomien verkkojen luettelo tulee näkyviin. Linksys Smart Wi-Fi on

nimennyt verkkosi automaattisesti.

Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan

verkkoon, jonka nimi on JimsRouter. Tässä esimerkissä Linksys E-Series

-verkon nimi, BronzeEagle, on valittuna.

Osoita Linksys E-Series -reitittimen langattoman verkon nimiä (tässä

esimerkissä BronzeEagle).

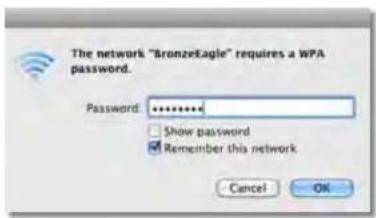

Kirjoita langattoman verkkosi salasana (suojausavain) Salasana-kenttään

Kuvaus Linksys Smart Wi-Fi -modeemireititin AC 1200

Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet)

Radiotaajuus 2,4 ja 5 GHz

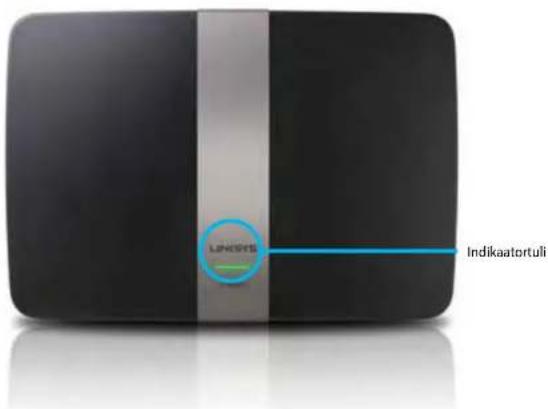

Merkkivalot Yläpaneeli: Virta

Takapaneeli: Internet, Ethernet (1–4)

Suojausominaisuudet WEP, WPA, WPA2, RADIUS Suojausavaimen pituus,

bittiä Jopa 128-bittinen salaus

tietojärjestelmien tuki FAT, NTFS ja HFS+

G.992.3 (ADSL2), G.992.5 (ADSL2+),

10 ja Safari 4 tai niiden

Käyttöympäristötiedot

Mitat 10,8” x 1,58” x 7,5”

Laitteen paino 501 g

Virta 12 V, 2A Sertifioinnit CE, Wi-Fi a/b/g/n/ac (luonnos), Windows 7,

Windows 8, DLNA Käyttölämpötila 0–40 °C Varastointilämpötila –20...+60 °C Käyttöympäristön

ilmankosteus 10–80 %, suhteellinen ilmankosteus,

Varastointiympäristön

ilmankosteus 5–90 %, kondensoitumaton

HUOMAUTUKSET Lisätietoja säännöksistä, takuusta ja turvatiedoista on

reitittimen mukana toimitetulla CD-levyllä tai osoitteessa

Linksys.com/support.

Oikeus teknisten tietojen muuttamiseen pidätetään.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen

mukaan. Todellinen suorituskyky saattaa vaihdella langattoman

verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton

mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja

muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä,

rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä,

käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut

haitalliset olosuhteet.

Tekniset tiedotPalkittu tekninen tuki toimii osoitteessa linksys.com/support.

BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän

omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit

ovat omistajiensa omaisuutta.© 2014 Belkin International, Inc. ja/tai

sen tytäryhtiöt. Kaikki oikeudet pidätetään.

LNKPG-00054 Rev. A00XAC1200

Rozmery 10,8 ” x 1,58 ” x 7,25 ”
