MANUAL DE UTILIZARE XAC1200 LINKSYS

Prezentare generală a produsului

XAC1200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Poziționarea pentru montarea pe perete 3

Congurarea routerului din seria EA Unde puteți găsi ajutor suplimentar . . . . . . . . . . . . . . . . . .4

Modul de instalare a routerului. . . . . . . . . . . . . . . . . . . . . .4

Modul de conectare la Linksys Smart Wi-Fi . . . . . . . . . . . . . .5

Modul de schimbare a setărilor routerului 5

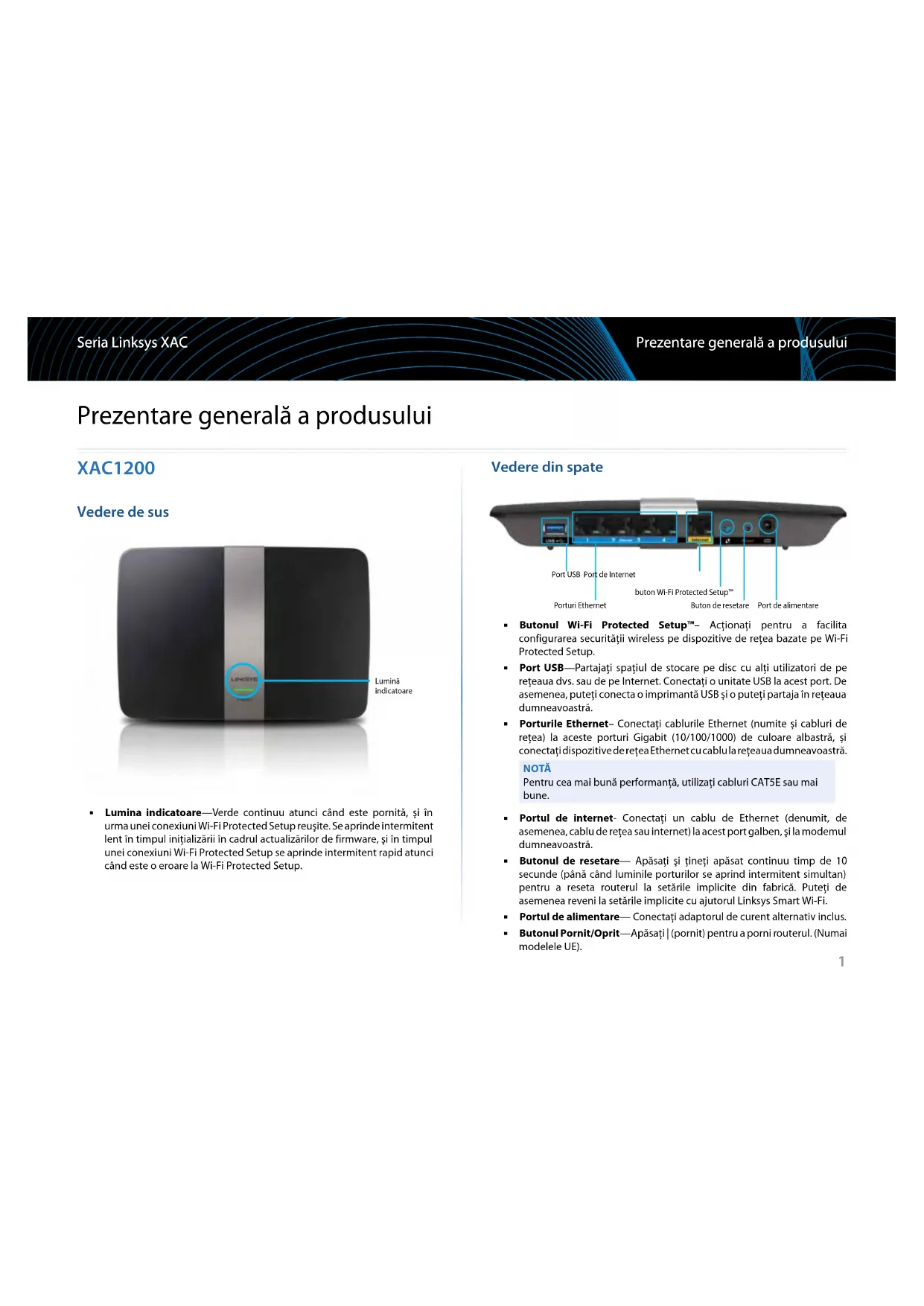

Prezentare generală a produsului

Seria Linksys XAC XAC1200

Vedere de sus Lumină indicatoare • Lumina indicatoare—Verde continuu atunci când este pornită, şi în

urma unei conexiuni Wi-Fi Protected Setup reuşite. Se aprinde intermitent

lent în timpul inițializării în cadrul actualizărilor de firmware, şi în timpul

unei conexiuni Wi-Fi Protected Setup se aprinde intermitent rapid atunci

când este o eroare la Wi-Fi Protected Setup.

• Butonul Wi-Fi Protected Setup™– Acționați pentru a facilita

configurarea securității wireless pe dispozitive de rețea bazate pe Wi-Fi

• Port USB—Partajați spațiul de stocare pe disc cu alți utilizatori de pe

rețeaua dvs. sau de pe Internet. Conectați o unitate USB la acest port. De

asemenea, puteți conecta o imprimantă USB și o puteți partaja în rețeaua

• Porturile Ethernet– Conectați cablurile Ethernet (numite și cabluri de

rețea) la aceste porturi Gigabit (10/100/1000) de culoare albastră, și

conectați dispozitive de rețea Ethernet cu cablu la rețeaua dumneavoastră.

Pentru cea mai bună performanță, utilizați cabluri CAT5E sau mai

• Portul de internet- Conectați un cablu de Ethernet (denumit, de

asemenea, cablu de rețea sau internet) la acest port galben, şi la modemul

• Butonul de resetare— Apăsați şi țineți apăsat continuu timp de 10

secunde (până când luminile porturilor se aprind intermitent simultan)

pentru a reseta routerul la setările implicite din fabrică. Puteți de

asemenea reveni la setările implicite cu ajutorul Linksys Smart Wi-Fi.

• Portul de alimentare— Conectați adaptorul de curent alternativ inclus.

• Butonul Pornit/Oprit—Apăsați | (pornit) pentru a porni routerul. (Numai

Prezentare generală a produsului

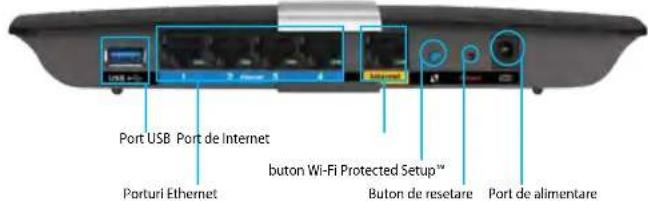

Seria Linksys XAC Prezentare generală a produsului Port de alimentare buton Wi-Fi Protected Setup™ Porturi Ethernet Port USB Port de Internet Buton de resetare2

Prezentare generală a produsului

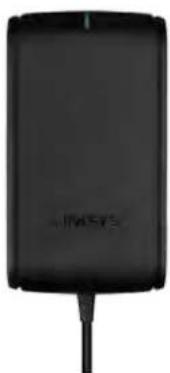

Seria Linksys XAC Modem de alimentare APM103 ADSL2+

• Verde intermitent: Modemul de alimentare porneşte şi stabileşte

• Verde continuu: ADSL sincronizat cu ISP

• Gălbui intermitent: Problemă legată de conexiunea fizică ADSL. (ex.

cablul de telefon nu este conectat la mufa din perete)

• Reinițializare Apăsați şi țineți apăsat timp de 1 secundă şi apoi eliberați

• Restauraţi setările implicite: Apăsați şi țineți apăsat timp de 5 secunde

• Port DSL: Conectare la linia ADSL3

Prezentare generală a produsului

Seria Linksys XAC Poziționarea pentru montarea pe perete

Routerul are două sloturi de montare pe perete în panoul de jos. Distanța dintre

sloturi este de 82 mm. Sunt necesare două şuruburi pentru a monta routerul.

Echipamente de montare recomandate

Linksys nu este răspunzătoare pentru pagubele produse de

echipamentele nesecurizate de montare pe perete.

Urmați aceste instrucțiuni:

1. Stabiliți unde doriți să montați routerul. Asigurați-vă că peretele utilizat

este neted, plan, uscat și rezistent. Asigurați-vă, de asemenea, că locul

ales este în apropierea unei prize electrice.

2. Folosind şablonul de pe pagina următoare, realizați două găuri în perete.

Asigurați-vă că distanța dintre găuri este de 82 mm.

3. Introduceți şuruburi şi lăsați la vedere 3 mm din capetele acestora.

4. Poziționați routerul astfel încât sloturile de montare pe perete să se

alinieze cu cele două șuruburi.

5. Așezați sloturile de montare pe perete peste șuruburi și glisați routerul

în jos până când șuruburile se fixează ferm în sloturile de montare pe

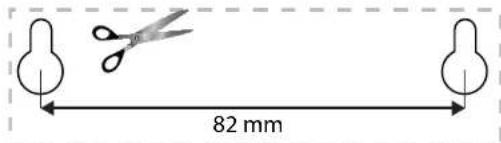

Şablon pentru suportul de montare pe perete

Imprimați această pagină la dimensiune de 100%.

Decupați de-a lungul liniei punctate și așezați șablonul pe perete pentru a

realiza găurile la distanță precisă.

Configurarea routerului

Unde puteți găsi ajutor suplimentar

Suplimentar la acest Ghid de utilizator, puteți găsi ajutor la următoarele locații:

• Linksys.com/support (documentație, descărcări, întrebări frecvente,

asistență tehnică, chat live, forumuri)

• Asistență Linksys Smart Wi-Fi (conectați-vă la Linksys Smart Wi-Fi, apoi

faceți clic pe Asistenţă în parteade sus a ecranului)

Modul de instalare a routerului

Dacă înlocuiți un router existent, deconectați-l. Conectați noul router la

sursa de alimentare.

Conectați cablul de Internet al modemului la portul de Internet de

culoare galbenă al router-ului. Aşteptați până când ledul de alimentare

din partea din față se aprinde şi rămâne aprins.

Conectați-vă la numele de rețea wireless sigură prezentat în Ghidul de

pornire rapidă primit odată cu routerul. (Puteți modifica numele rețelei

şi parola de conectare în timpul instalării router-ului.) Dacă aveți nevoie

de ajutor la conectarea la rețea, consultați CD-ul cu documentația

dispozitivului. Notă: Nu veți avea acces la Internet până când instalarea

router-ului nu este completă.

Deschideți un browser Web şi urmați instrucțiunile pentru a finaliza

instalarea routerului. Dacă instrucțiunile nu apar în browser-ul Web,

introduceți linksyssmartwifi.com în bara Adrese.

La finalul instalării, urmați instrucțiunile de pe ecran pentru a vă configura

contul Linksys Smart Wi-Fi. Utilizați Linksys Smart Wi-Fi pentru a gestiona

uşor setările routerului, cum ar fi:

• Modificarea numelui şi a parolei routerului

• Configurarea accesului invitaților

• Configurarea controlului parental

• Conectarea dispozitivelor la rețeaua dvs.

• Testarea vitezei conexiunii la Internet

Ca parte din configurarea contului Linksys Smart Wi-Fi, vi se va

trimite un e-mail de verificare. Asigurați-vă că deschideți mesajul

de e-mail de la Linksys şi faceți clic pe legătura furnizată.

Configurarea routerului din seria EA5

Configurarea routerului

Seria Linksys XAC Modul de conectare la Linksys Smart Wi-Fi

Puteți utiliza Linksys Smart Wi-Fi pentru a vă configura routerul de pe orice

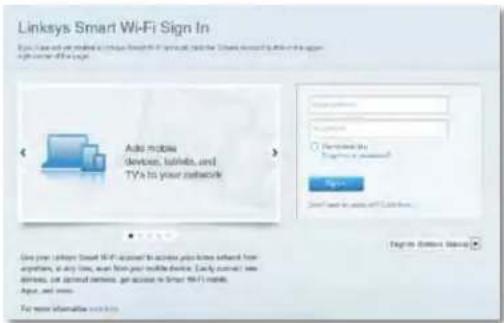

Pentru a deschide Linksys Smart Wi-Fi:

Faceți clic pe pictograma Linksys Smart Wi-Fi de pe desktop.

Deschideți un browser Web şi accesați www.linksyssmartwifi.com.

Introduceți adresa de e-mail şi parola pe care le-ați configurat anterior,

apoi faceți clic pe Autentificare.

Modul de schimbare a setărilor routerului

Utilizați Linksys Smart Wi-Fi pentru a modifica setările routerului şi a configura

funcții speciale, precum controlul parental şi accesul de tip invitat.

Pentru asistență suplimentară pentru orice meniu, faceți clic pe

Asistenţă în partea de sus a ecranului.

Pentru a schimba setările routerului

Deschideți Linksys Smart Wi-Fi şi autentificați-vă la contul dvs.

În meniul din stânga, faceți clic pe o opțiune:

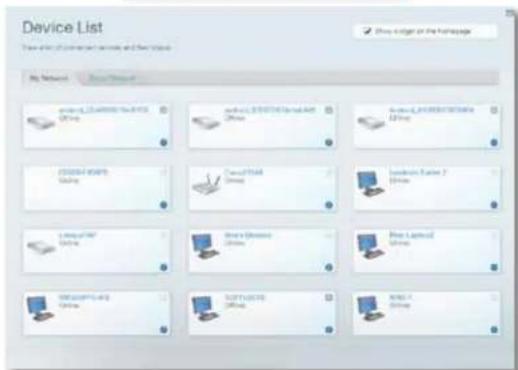

• Lista de dispozitive vă permite să afişați şi să gestionați toate

dispozitivele dvs. de rețea conectate la router. Puteți vizualiza

dispozitivele din rețeaua principală şi din rețeaua pentru invitați,

puteți deconecta dispozitivele sau puteți afişa informații despre

fiecare dispozitiv.6

Configurarea routerului

• Acces oaspeţi vă permite să configurați o rețea pentru ca oaspeții să

poate accesa Internetul, dar nu toate resursele rețelei dumneavoastră.

• Controlul parental vă permite să blocați site-urile Web şi să setați ore

de acces la Internet.

• Prioritizarea media vă permite să configurați care dispozitive şi

aplicații au cea mai mare prioritate pentru traficul de rețea.

• Test de viteză vă permite să testați viteza conexiunii de Internet a

Configurarea routerului

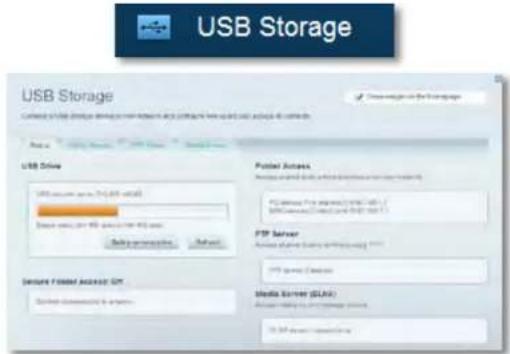

• Stocare USB vă permite să accesați o unitate USB ataşată (nu este

inclusă) şi să configurați o partajare de fişiere, un server media, şi acces

FTP. (Disponibil doar pentru routere cu porturi USB.)

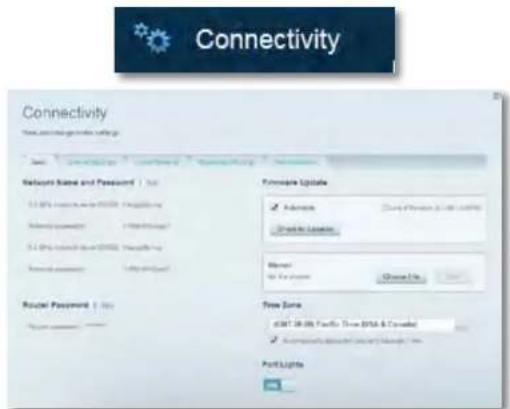

• Conectivitate vă permite să configurați setări de rețea de bază şi

• Depanarea permite diagnosticarea problemelor cu routerul şi

verificarea stării rețelei.

• Wireless permite configurarea rețelei fără fir a routerului. Puteți

modifica modul de securitate, parola, filtrarea Mac şi puteți conecta

dispozitive utilizând Wi-Fi Protected Setup.8

Configurarea routerului

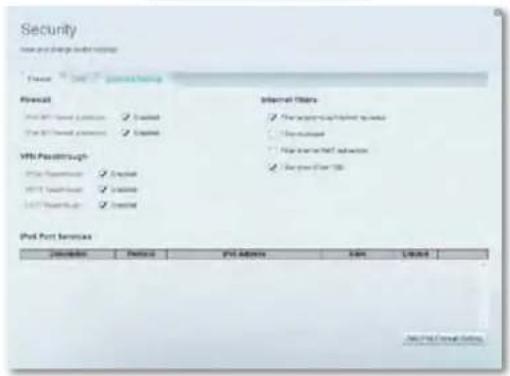

• Securitate permite configurarea securității fără fir a routerului. Puteți

configura paravanul de protecție, setările VPN şi puteți stabili setări

personalizate pentru aplicații şi jocuri.9

Acest capitol vă poate ajuta să rezolvați probleme de instalare obişnuite şi să

vă conectați la Internet. Puteți primi mai multă asistență din partea echipei

noastre premiate de asistență tehnică la linksys.com/support.

Routerul nu a fost configurat cu succes

Dacă Linksys Smart Wi-Fi nu a finalizat configurarea, puteţi încerca

• Apăsați şi țineți apăsat butonul Resetare de pe router cu ajutorul

unei agrafe sau al unui ac până când LED-ul se aprinde intermitent

(aproximativ 10 secunde), apoi instalați routerul din nou.

• Dezactivați temporar paravanul de protecție al computerului (consultați

instrucțiunile aplicației software de securitate), şi instalați din nou router-

• Dacă aveți un alt computer, folosiți acel computer pentru a instala din

Actualizare pentru Windows XP Service

Pe computerele care folosesc Windows XP, Linksys Smart Wi-Fi necesită Service

Pack 3 pentru a funcționa. Dacă versiunea de Service Pack instalată este mai

veche decât versiunea 3, trebuie să descărcați şi să instalați Service Pack 3.

SFAT Pentru a vă conecta temporar la Internet şi descărca Service Pack-ul

necesar, puteți utiliza cablul de Ethernet inclus pentru a conecta

computerul direct la modemul dvs.

Mod de instalare Service Pack 3:

Conectați-vă la site-ul Web Microsoft Update (update.microsoft.com/

Urmați instrucțiunile de pe site-ul Web sau contactați Microsoft dacă

aveți nevoie de asistență suplimentară.

După ce ați descărcat şi instalat Service Pack 3, instalați din nou routerul.

Seria Linksys XAC Mesajul „Cablul de Internet nu este conectat”

Dacă primiți mesajul „Cablul de Internet nu este conectat” când încercați să

configurațirouter-ul, urmați aceşti paşi de depanare.

Pentru a rezolva problema, încercați următoarele:

Asigurați-vă că acel cablu de Ethernet al Modemului de alimentare

APM103 ADSL2+ este conectat la portul de Internet de culoare galbenă

de pe spatele router-ului.

Asigurați-vă că Modemul de alimentare APM103 ADSL2+ este conectat

la alimentare şi la linia de telefonie DSL.

Instalați din nou routerul.

Mesajul „Nu se poate accesa routerul”

Dacă nu puteți accesa routerul deoarece computerul nu este conectat la rețea,

urmați aceşti paşi de depanare.

Pentru a accesa routerul, trebuie să fiți conectat la rețeaua dvs. Dacă aveți în

prezent acces la Internet wireless, problema poate fi faptul că v-ați conectat

accidental la o rețea wireless diferită.

Pentru a rezolva problema pe computerele Windows, realizaţi

Pe desktopul Windows, faceți clic dreapta pe pictograma wireless din

bara de sistem. Pictograma poate fi diferită în funcție de versiunea

dumneavoastră de Windows.

Faceți clic pe Vizualizare reţele wireless disponibile. Apare o listă de

Faceți clic pe numele rețelei dvs. apoi faceți clic pe Conectare. În

exemplul de mai jos, computerul era conectat la o altă rețea fără fir

numită JimsRouter. Numele rețelei Linksys E-Series, BronzeEagle în cadrul

acestui exemplu, este afişat ca fiind selectat.

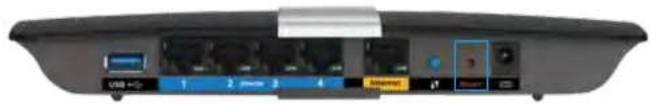

Vedere din spate a router-ului.

Cablu de Ethernet pentru Modemul

de alimentare APM103 ADSL2+11

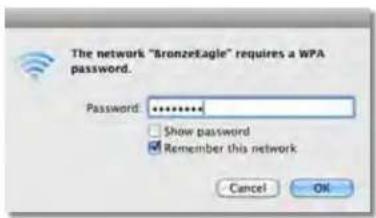

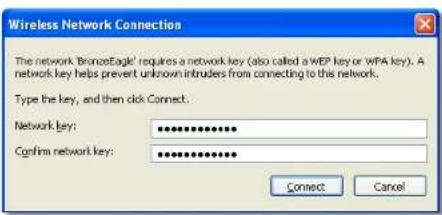

Dacă vi se solicită să introduceți o cheie de rețea, introduceți parola

(codul de securitate) în câmpuri şi faceți clic pe Conectare.

Computerul se va conecta la rețea, şi veți putea accesa router-ul.

Pentru a rezolva problema pe computerele Mac, realizaţi următoarele:

În bara de meniu din partea de sus a ecranului, faceți clic pe pictograma

Wi-Fi. Apare o listă de rețele wireless. Linksys Smart Wi-Fi a atribuit

automat un nume rețelei dvs.

În exemplul de mai jos, computerul era conectat la o altă rețea fără fir

numită JimsRouter. Numele rețelei Linksys E-Series, BronzeEagle în cadrul

acestui exemplu, este afişat ca fiind selectat.

Faceți clic pe numele rețelei wireless a routerului Linksys E-Series

(BronzeEagle în cadrul exemplului).

Introduceți parola rețelei dumneavoastră wireless (Cod de securitate) în

câmpul Parolă , apoi faceți click pe OK.12

Frecvență radio 2,4 şi 5 GHz

Funcții de securitate WEP, WPA, WPA2, RADIUS Biți cheie de securitate Criptare până la 128 de biți

Suport pentru sistem FAT, NTFS şi HFS+

G.992.3 (ADSL2), G.992.5 (ADSL2+) for

Anexa A, B, M, L Suport browser Internet Explorer 8 sau mai nou, Firefox 4 sau

mai nou, Google Chrome 10 sau mai nou, şi

Safari 4 sau mai nou

Umiditate funcțională 10 - 80% umiditate relativă,

Umiditate de depozitare între 5 şi 90% fără condens

NOTE Pentru informații privind reglementări, garanție şi securitate,

consultați CD-ul care a fost inclus cu routerul sau accesați

Linksys.com/support.

Specificațiile pot fi modificate fără notificare prealabilă.

Performanță maximă asigurată de specificațiile standardului IEEE

802.11. Performanțele reale pot fi diferite, inclusiv capacitatea

de rețea wireless inferioară, frecvența de comunicare a datelor,

distanța activă și acoperirea. Performanța depinde de numeroşi

factori, condiții şi variabile, inclusiv distanța față de punctul de

acces, volumul traficului în rețea, materialele de construcție

a clădirii, sistemul de operare utilizat, combinația produselor

wireless, interferența şi alte condiții nefavorabile.

SpecificațiiAccesaţi linksys.com/support pentru asistență tehnică premiată

BELKIN, LINKSYS şi multe denumiri de produse şi logo-uri sunt mărci

comerciale ale grupului de companii Belkin. Mărcile comerciale terţe

menţionate aparţin proprietarilor aferenţi. © 2014 Belkin International,

Inc. şi/sau afiliaţii acesteia. Toate drepturile rezervate.

LNKPG-00054 Rev. A00XAC1200
