MODE D'EMPLOI XAC1200 LINKSYS

XAC serijos „Linksys“ prietaisas

XAC1200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Tvirtinimas prie sienos 3

EA serijos maršrutizatoriaus nustatymas

Kur pateikiama daugiau pagalbos . . . . . . . . . . . . . . . . . . . .4

Kaip prijungti maršrutizatorių . . . . . . . . . . . . . . . . . . . . . .4

Kaip prijungti prie „Linksys Smart Wi-Fi“ . . . . . . . . . . . . . . . .5

Kaip prijungti prie „Linksys Smart Wi-Fi“ 5

Kaip keisti maršrutizatoriaus nustatymus 5

Maršrutizatorius nustatytas nesėkmingai . . . . . . . . . . . . . . .9

„Windows XP Service Pack“ naujinys . . . . . . . . . . . . . . . . . .9

Pranešimas apie neprijungtą interneto kabelį . . . . . . . . . . . . . 10

Pranešimas, jog nepavyko pasiekti maršrutizatoriaus . . . . . . . . 10

„Linksys XAC1200“. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

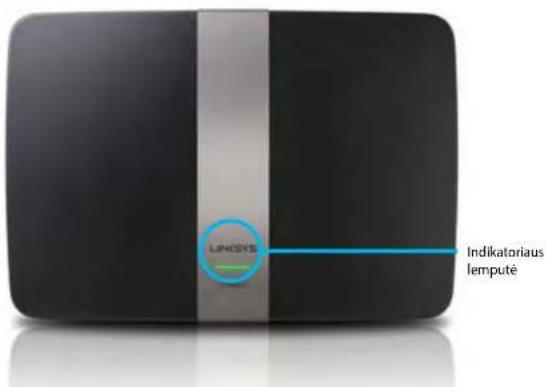

Vaizdas iš viršaus Indikatoriaus lemputė • Indikatoriaus lemputė – šviečia nepertraukiamai žaliai ir kai sėkmingai

užmegztas „Wi-Fi Protected Setup“ ryšys. Lėtai mirksi, kol užkraunama

mikroprograminės įrangos naujovinimo metu ir užmezgant „Wi-Fi

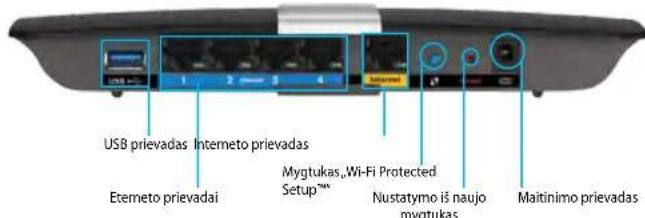

• Mygtukas „Wi-Fi Protected Setup™“ – paspauskite šį mygtuką, kai

norėsite paprastai sukonfigūruoti belaidžio ryšio saugumą tinklo

prietaisuose, kuriuose įjungta „Wi-Fi“ apsaugota sąranka.

• USB prievadas – dalykitės disko vieta su kitais tinklo arba interneto

naudotojais. Prijunkite USB diską prie šio prievado. Taip pat galite

prijungti USB spausdintuvą ir dalytis juo tinkle.

• Eterneto prievadai – prijunkite eterneto laidus (taip pat vadinami tinklo

laidais) prie šių mėlynos spalvos „Gigabit“ (10/100/1000) prievadų ir prie

laidinių eterneto tinklo prietaisų jūsų tinkle.

PASTABA Siekdami geriausių rezultatų, naudokite CAT5E arba aukštesnės

• Interneto prievadas – prijunkite eterneto laidą (taip pat vadinamas

tinklo arba interneto laidu) prie geltonos spalvos prievado ir modemo.

• Mygtukas „Nustatyti iš naujo“ – paspauskite ir palaikykite 10 sekundžių

(kol tuo pat metu blyksi prievado lemputės) ir atkurkite maršrutizatoriaus

gamyklines nuostatas. Be to, numatytąsias nuostatas galite atkurti

naudodami „Linksys Smart Wi-Fi“.

• Maitinimo prievadas – prijunkite pridedamą kintamosios srovės

• Maitinimo mygtukas – paspauskite | (šviečia), kad įjungtumėte

maršrutizatorių. (tik ES modeliuose.)

XAC serijos „Linksys“ prietaisas

Gaminio apžvalga Maitinimo prievadas Mygtukas „Wi-Fi Protected Setup™“ Eterneto prievadai USB prievadas Interneto prievadas Nustatymo iš naujo mygtukas2

XAC serijos „Linksys“ prietaisas

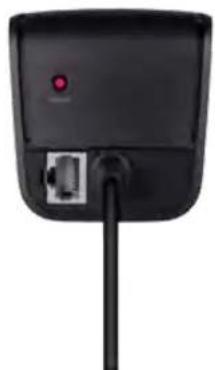

„APM103 ADSL2+ Power Modem“

Indikatoriaus lemputė:

• Mirksi žalia spalva: maitinimo modemas yra paleidžiamas ir

užmezgamas ADSL ryšys

• Šviečia žalia spalva: ADSL susinchronizuota su ISP

• Mirksi geltona spalva: ADSL fizinio ryšio problema. (t. y. telefono laidas

neprijungtas prie sieninio lizdo)

Nustatymo iš naujo mygtukas:

• Pakartotinė pirminė įkeltis: paspauskite ir palaikykite 1 sekundę,

• Atkurti numatytuosius nustatymus: paspauskite ir palaikykite 5

• DSL prievadas: prijungiamas prie ADSL linijos3

XAC serijos „Linksys“ prietaisas

Tvirtinimas prie sienos

Maršrutizatorius turi dvi prapjovas tvirtinimui prie sienos (savo apatiniame

skyde). Atstumas tarp prapjovų yra 82 mm. Norint pritvirtinti maršrutizatorių,

reikia dviejų sraigtų.

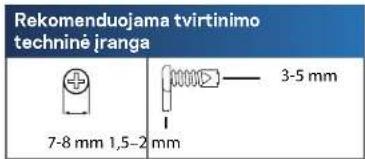

Rekomenduojama tvirtinimo

„Linksys“ neatsako už žalą, kuri buvo patirta nesaugiai pritvirtinus

tvirtinimo prie sienos techninę įrangą.

Vykdykite šias instrukcijas:

1. Pasirinkite, kur norite tvirtinti maršrutizatorių. Įsitikinkite, kad naudojama

siena yra lygi, plokščia, sausa ir tvirta. Be to, įsitikinkite, kad šalia tvirtinimo

vietos yra elektros lizdas.

2. Naudodamiesi kitame puslapyje pateiktu šablonu, sienoje išgręžkite dvi

skyles. Įsitikinkite, kad tarp skylių yra 82 mm atstumas.

3. Įkiškite sraigtus ir palikite 3 mm galvučių kyšoti.

4. Dėkite maršrutizatorių taip, kad tvirtinimo prie sienos angos lygiuotų su

5. Tvirtinimo prie sienos angas lygiuokite su sraigtais, stumkite

maršrutizatorių žemyn, kol sraigtai atsidurs angose.

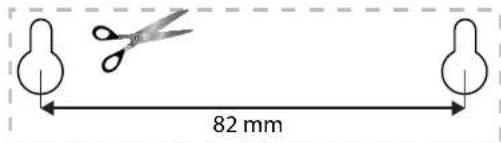

Tvirtinimo prie sienos šablonas

Išspausdinkite šį puslapį 100 % dydžio.

Nukirpkite palei brūkšninę liniją, paskui dėkite ant sienos, kad galėtumėte

tiksliai išgręžti tarpus.

XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Kur pateikiama daugiau pagalbos

Pagalbos galite rasti ne tik šiame naudotojo vadove, bet ir šiose vietose:

• Linksys.com/support (dokumentacija, atsisiuntimai, DUK, techninė

pagalba, tiesioginiai pokalbiai, forumai)

• „Linksys Smart Wi-Fi“ pagalba (prisijunkite prie „Linksys Smart Wi-Fi“,

paskui spustelėkite „Pagalba“ ekrano viršuje)

Kaip prijungti maršrutizatorių

Jeigu keičiate turimą maršrutizatorių, atjunkite jį. Įjunkite naujojo

maršrutizatoriaus maitinimą.

Prijunkite modemo interneto laidą prie maršrutizatoriaus geltono

interneto prievado. Palaukite, kol maitinimo lemputė maršrutizatoriaus

priekyje ims nepertraukiamai šviesti.

Prijunkite prie saugaus belaidžio tinklo, kurio pavadinimas nurodytas

kartu su maršrutizatoriumi gautame Greito pasirengimo vadove.

(Galėsite pakeisti tinklo pavadinimą ir slaptažodį vėliau nustatydami

maršrutizatorių.) Jeigu reikia pagalbos jungiant prie tinklo, žr. įrenginio

kompaktinį diską. Pastaba: jūs neturėsite prieigos prie interneto, kol

nebus baigtas maršrutizatoriaus nustatymas.

Atverkite interneto naršyklę ir vykdydami instrukcijas atlikite

maršrutizatoriaus sąranką. Jei instrukcijos interneto naršyklėje

neparodomos, naršyklės adreso juostoje įveskite linksyssmartwifi.com.

Sąrankos pabaigoje vykdykite ekrane pateiktas instrukcijas ir nustatykite

„Linksys Smart Wi-Fi“ paskyrą. Naudokite „Linksys Smart Wi-Fi“, kai

norėsite paprastai tvarkyti maršrutizatoriaus nustatymus, pvz.:

• pakeiskite maršrutizatoriaus pavadinimą ir slaptažodį;

• nustatykite svečio prieigą;

• sukonfigūruokite tėvų kontrolės valdiklius;

• prijunkite prietaisus prie tinklo;

• išbandykite interneto ryšio greitį.

jums atliekant „Linksys Smart Wi-Fi“ paskyros sąranką, gausite

patvirtinimo el. laišką. Būtinai atidarykite iš „Linksys“ gautą el. laišką

ir spustelėkite pateiktą nuorodą.

EA serijos maršrutizatoriaus nustatymas5

XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas

XAC serijos „Linksys“ prietaisas

Kaip prijungti prie „Linksys Smart Wi-Fi“

Norėdami sukonfigūruoti maršrutizatorių iš bet kurio kompiuterio, turinčio

interneto ryšį, naudokite „Linksys Smart Wi-Fi“.

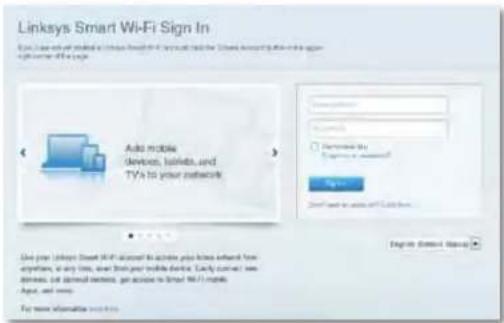

„Linksys Smart Wi-Fi“ atvėrimas:

spustelėkite darbalaukyje esančią piktogramą „Linksys Smart Wi-Fi “.

Atverkite interneto naršyklę ir įjunkite www.linksyssmartwifi.com.

Įveskite anksčiau nustatytą el. pašto adresą ir slaptažodį, paskui

spustelėkitePrisijungti.

Kaip keisti maršrutizatoriaus nustatymus

Norėdami pakeisti maršrutizatoriaus nustatymus ir nustatyti specialiąsias

ypatybes, pvz., tėvų kontrolę ir svečio prieigą, naudokite „Linksys Smart Wi-Fi“.

Norėdami gauti papildomos pagalbos dėl bet kurio meniu, ekrano

viršuje spustelėkite Pagalba .

Kaip keisti maršrutizatoriaus nustatymus:

atidarykite „Linksys Smart Wi-Fi“ ir prisijunkite prie paskyros.

Meniu kairėje spustelėkite parinktį:

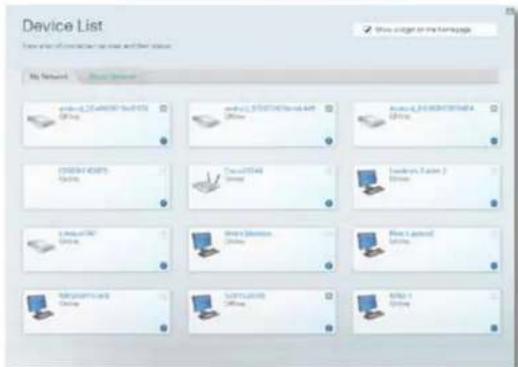

• Prietaisų sąrašas leidžia peržiūrėti ir valdyti visus prie maršrutizatoriaus

prijungtus tinklo prietaisus. Galite peržiūrėti pagrindiniame ir svečio

tinkluose esančius prietaisus, juos atjungti arba peržiūrėti informaciją

apie kiekvieną prietaisą.6

XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas

XAC serijos „Linksys“ prietaisas

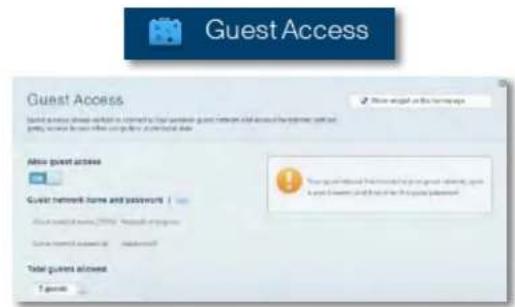

• Svečio prieiga suteikia galimybę sukonfigūruoti tinklą, kad svečiai

galėtų naudotis internetu, tačiau ne visais tinklo ištekliais.

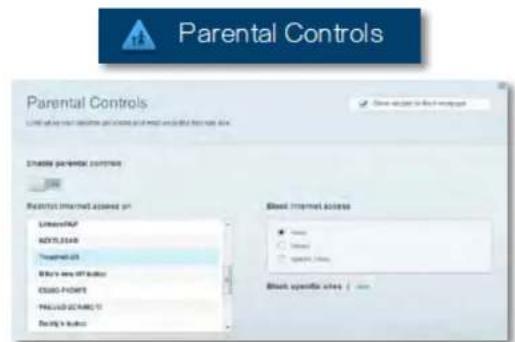

• Tėvų kontrolė leidžia blokuoti žiniatinklio svetaines ir nustatyti

interneto prieigos kartus.

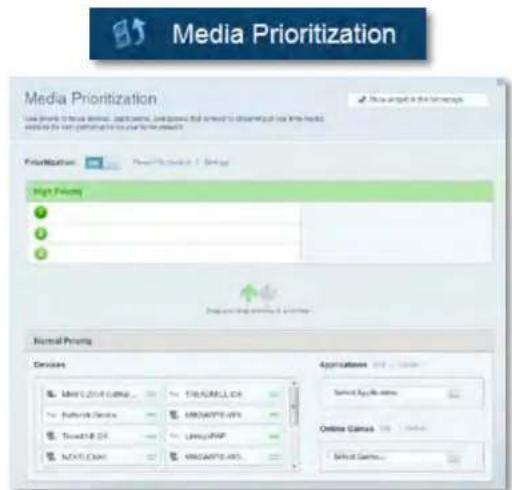

• Medijos prioritizacija leidžia nustatyti, kurie prietaisai ir programos

jūsų tinklo sraute turi prioritetą.

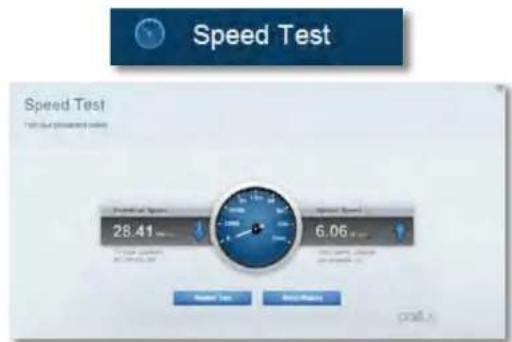

• Greičio bandymas leidžia patikrinti tinklo interneto ryšio greitį.7

XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas

XAC serijos „Linksys“ prietaisas

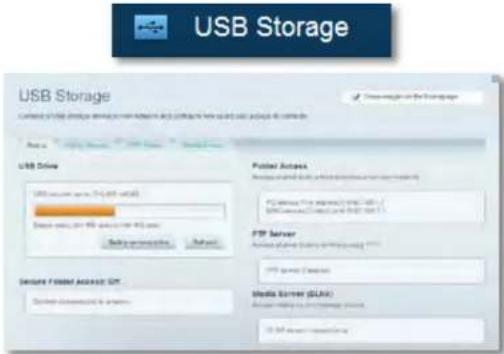

• USB atmintis leidžia pasiekti prijungtą USB diską (nepridedamas) ir

nustatyti failų bendrinimą, medijos serverį ir FTP prieigą. (Prieinama

tik maršrutizatoriuose su USB prievadais.)

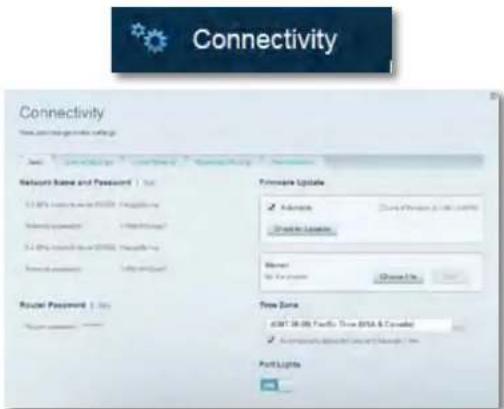

• Jungiamumas leidžia sukonfigūruoti pagrindinius ir išplėstinius

• Trikčių šalinimas leidžia nustatyti maršrutizatoriaus problemas ir

patikrinti tinklo būseną.

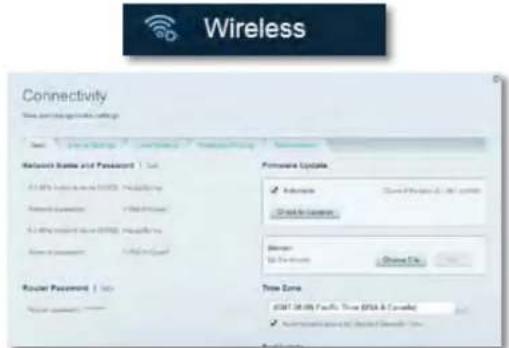

• Belaidis ryšys leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio

tinklą. Galite pakeisti saugos režimą, slaptažodį, MAC filtravimą ir

prijungti prietaisus naudojant „Wi-Fi Protected Setup“.8

XAC serijos „Linksys“ prietaisas

Maršrutizatoriaus nustatymas

XAC serijos „Linksys“ prietaisas

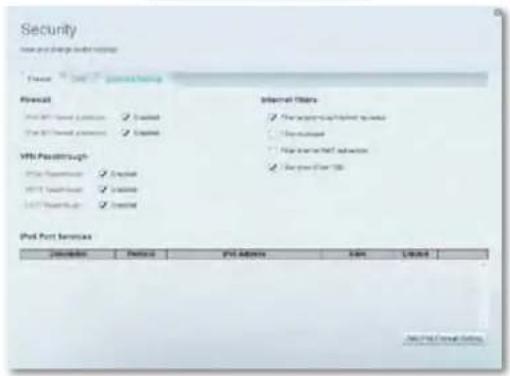

• Sauga leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio saugą.

Galite nustatyti ugniasienę, VPN nustatymus ir atlikite pasirinktinius

programų ir žaidimų nustatymus.9

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Šis skyrius gali padėti sprendžiant bendrąsias sąrankos problemas ir jungiantis

prie interneto. Daugiau pagalbos rasite mūsų apdovanojimą laimėjusiame

klientų palaikymo skyriuje adresu linksys.com/support.

Maršrutizatorius nustatytas nesėkmingai

Jei „Linksys Smart Wi-Fi“ neatlieka sąrankos, galite išmėginti šiuos

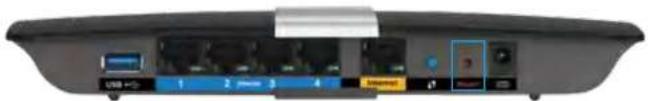

• popieriaus segtuku arba smeige paspauskite ir palaikykite

maršrutizatoriaus mygtuką Nustatyti iš naujo, kol pradės mirksėti

šviesos diodas (apie 10 sekundžių), paskui vėl prijunkite maršrutizatorių.

• Laikinai išjunkite kompiuterio ugniasienę (žr. saugos programinės įrangos

instrukcijas, kur pateikiama pagalbos) ir vėl prijunkite maršrutizatorių.

• Jei turite kitą kompiuterį, naudokite tą kompiuterį ir vėl prijunkite

„Windows XP Service Pack“ naujinys

Kad „Linksys Smart Wi-Fi“ veiktų „Windows XP“ kompiuteriuose, reikalingas

„Service Pack 3“. Jei šiuo metu įdiegtas „Service Pack 3“ yra senesnis nei 3 versija,

turite atsisiųsti ir įdiegti „Service Pack 3“.

PATARIMAS Norėdami laikinai prisijungti prie interneto ir atsisiųsti reikalingą

„Service Pack“, galite naudoti pridedamą eterneto kabelį ir

kompiuterį tiesiogiai prijungti prie modemo.

„Service Pack 3“ įdiegimas:

prisijunkite prie „Microsoft Update“ žiniatinklio svetainės (update.

microsoft.com/windowsupdate).

Vykdykite žiniatinklio svetainėje pateiktas instrukcijas arba susisiekite su

„Microsoft“, jei reikia papildomos pagalbos.

Kai atsisiųsite ir įdiegti „Service Pack 3“, vėl įdiekite maršrutizatorių.

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Pranešimas apie neprijungtą interneto

Jei rodomas pranešimas „Jūsų interneto kabelis neprijungtas“, mėginant

nustatyti maršrutizatorių, atlikite šiuos trikčių šalinimo veiksmus.

Norėdami ištaisyti problemą, pamėginkite:

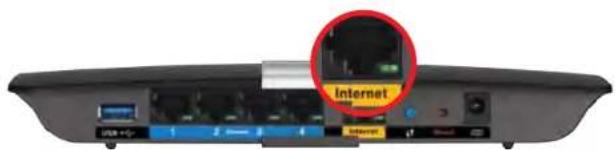

įsitikinkite, kad „APM103 ADSL2+ Power Modem“ yra tinkamai prijungtas

prie maršrutizatoriaus gale esančio interneto prievado.

Įsitikinkite, kad „APM103 ADSL2+ Power Modem“ yra prijungtas prie

maitinimo ir DSL telefono linijos.

Vėl prijunkite maršrutizatorių.

Pranešimas, jog nepavyko pasiekti

Jei nepavyko pasiekti maršrutizatoriaus, kadangi kompiuteris neprijungtas prie

tinklo, atlikite šiuos trikčių šalinimo veiksmus.

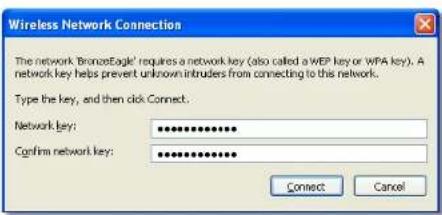

Norėdami pasiekti maršrutizatorių, turite prisijungti prie tinklo. Jei šiuo metu

turite belaidę interneto prieigą, gali būti, kad atsitiktinai prisijungėte prie kito

Norėdami pašalinti problemą „Windows“ kompiuteriuose, atlikite šiuos

Darbalaukyje „Windows“ dešiniu pelės klavišu spustelėkite belaidžio

tinklo piktogramą, esančią sistemoje. Piktograma gali skirtis, atsižvelgiant

į „Windows“ versiją.

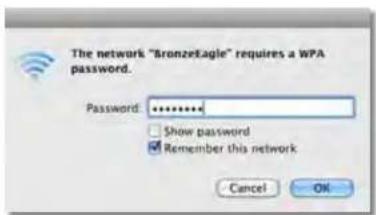

Spustelėkite „Peržiūrėti galimus belaidžius tinklus“. Bus parodytas

galimų tinklų sąrašas.

Spustelėkite tinklo pavadinimą, paskui – Prisijungti. Pavyzdyje toliau

kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto

„JimsRouter“. „Linksys“ E serijos tinklo pavadinimas „BronzeEagle“ šiame

pavyzdyje yra rodomas pasirinktas.

Maršrutizatoriaus vaizdas iš galo

„APM103 ADSL2+ Power Modem“

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Paraginus įvesti tinklo kodą, įveskite slaptažodį (saugos kodą) į laukelius

ir spustelėkite Prisijungti.

Kompiuteris jungsis prie tinklo ir jūs galėsite pasiekti maršrutizatorių.

Norėdami pašalinti problemą „Mac“ kompiuteriuose, atlikite šiuos

Meniu juostoje, esančioje ekrano viršuje, spustelėkite „Wi-Fi“ piktogramą.

Bus parodytas belaidžių tinklų sąrašas. „Linksys Smart Wi-Fi“ automatiškai

priskyrė tinklui pavadinimą.

Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio

tinklo, pavadinto „JimsRouter“. „Linksys“ E serijos tinklo pavadinimas

„BronzeEagle“ šiame pavyzdyje yra rodomas pasirinktas.

Spustelėkite „Linksys“ E serijos maršrutizatoriaus belaidžio tinklo

pavadinimą („BronzeEagle“ pavyzdyje).

Tada įveskite belaidžio ryšio tinklo slaptažodį (saugos kodą) į laukelį

„Slaptažodis“ ir spustelėkite „Gerai“.12

XAC serijos „Linksys“ prietaisas

XAC serijos „Linksys“ prietaisas

Modelio pavadinimas „Linksys XAC1200“

(1 200 kintamoji srovė)

Modelio numeris XAC1200

Perjungimo prievado greitis 10 / 100 / 1 000 Mbps (gigabitų eternetas)

Radijo dažnis 2,4 GHz ir 5 GHz

Antenų skaičius 2 (2,4 GHz) + 2 (5 GHz)

Prievadai maitinimo, USB, interneto, eterneto (1–4)

Mygtukai nustatymo iš naujo, „Wi-Fi Protected Setup“,

Saugos funkcijos WEP, WPA, WPA2, RADIUS Saugos kodo bitai iki 128 bitų šifravimas

Naršyklės palaikymas „Internet Explorer 8“ ar aukštesnė, „Firefox 4“ ar

aukštesnė, „Google Chrome 10“ ar aukštesnė ir

„Safari 4“ ar aukštesnė

Veikimo drėgnis 10–80 % santykinis drėgnis,

Laikymo drėgnis 5–90 % nesikondensuojantis

PASTABOS Norėdami sužinoti reikalavimus, garantines sąlygas ir saugos

informaciją, žr. kartu su maršrutizatoriumi gautą kompaktinį diską

arba apsilankykite adresu Linksys.com/support.

Techniniai duomenys gali būti keičiami iš anksto nepranešus.

Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais

duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį

belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną

ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir

kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto

apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę

sistemą, naudojamų belaidžių gaminių derinį, trikdžius ir kitas

Techniniai duomenysApsilankykite adresu linksys.com/support ir gaukite apdovanojimą

laimėjusią techninę pagalbą.

„BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra

„Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių

ženklai yra jų atitinkamų savininkų nuosavybė.© 2014 m. „Belkin

International, Inc.“ ir (arba) jos filialai. Visos teisės saugomos.

LNKPG-00054 Perž. A00XAC1200
